情境一 室内通风系统

1. 情境一 室内通风系统

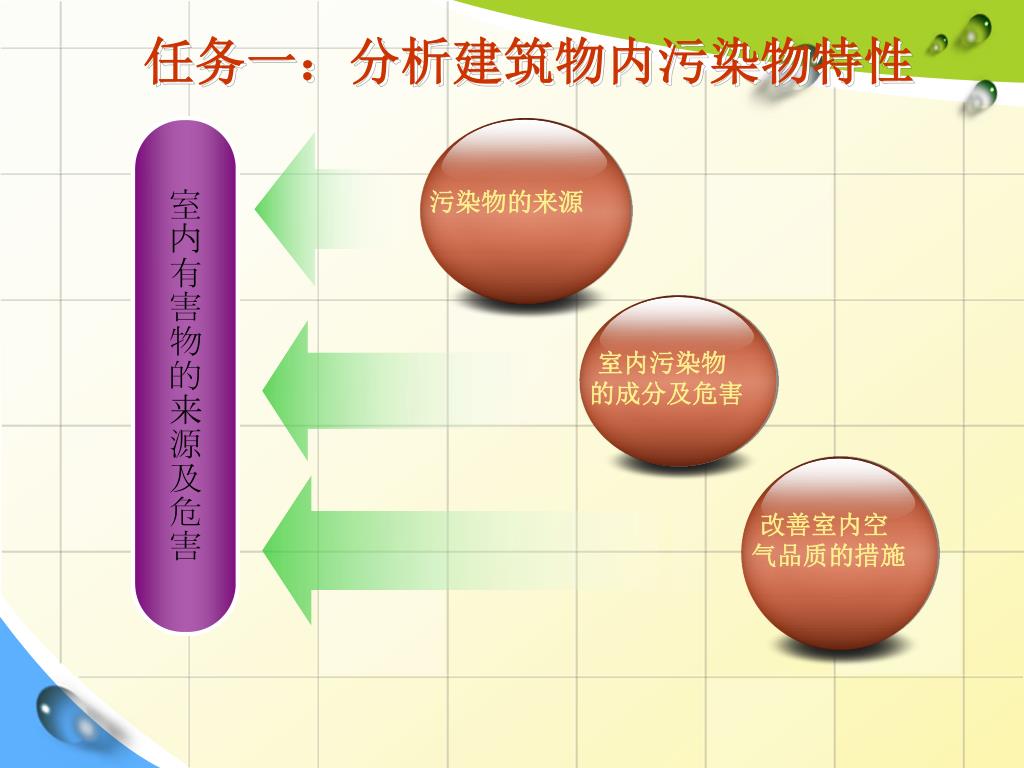

3. 室内有害物的来源及危害 污染物的来源 室内污染物 的成分及危害 改善室内空 气品质的措施 任务一：分析建筑物内污染物特性

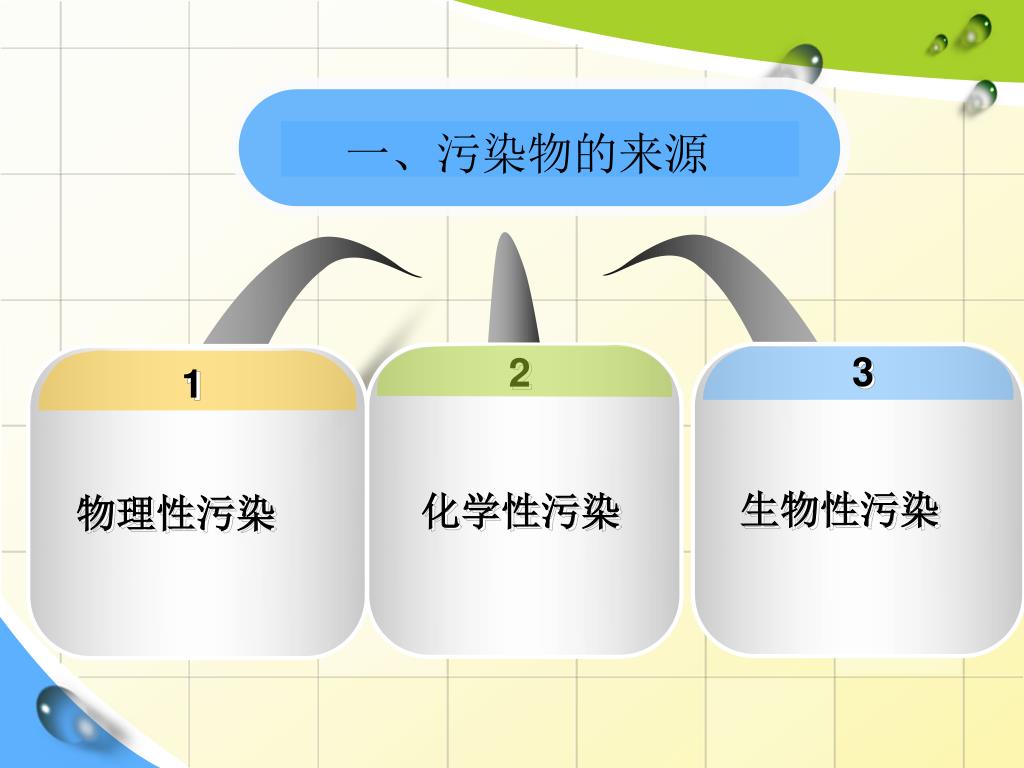

4. 一、污染物的来源 1 2 3 物理性污染 化学性污染 生物性污染

5. 二、室内污染物的成分及危害 1 2 3 4 二氧化碳（CO2） 一氧化碳（CO） 氨（NH3） 苯及苯系物（BENZENE）

6. 返回 二氧化碳 燃烧过程、人的呼吸、吸烟都产生CO2。如果室内聚集着很多人，而且空气不流通，或者室内有煤气、液化石油气及煤火炉燃烧，使空气中氧气含量相对减少，产生大量CO2，室内人员就会出现不同程度的中毒症状。

7. 返回 CO 燃烧设备的燃烧、汽车的排气、抽烟等都会产生CO，它是一种对血液和神经系统毒性很强的污染物。

8. NH3 返回 主要来自建筑施工中使用的混凝土外加剂 。氨以气体形式吸入肺泡，与血红蛋白结合，破坏运氧功能对动物或人体的上呼吸道有刺激和腐蚀作用。

9. 返回 BENZENE 主要来源于装饰材料、人造板家具等使用的粘合剂溶液，油漆的添加剂和稀释剂，防水材料添加剂等。长期吸入苯能导致再生障碍性贫血，若造血功能完全破坏，可发生致命的颗粒性白细胞消失症，并可引起白血病。苯还可导致胎儿的先天性缺陷。

10. 7 8 9 10 5 6 甲醛（HCHO） 挥发性有机物（VOC） 氡（RADON） 可吸入颗粒物（PM10） 菌落总数 香烟烟气

11. 返回 HCHO 室内装修或家具中使用的材料均不同程度地含有甲醛或可水解为甲醛的化学物质，各种化妆品、除臭剂、溶剂、消毒液也含有甲醛。儿童和孕妇对甲醛尤为敏感，长期接触会引发妊娠综合症，造成新生儿染色体异常、白血病。

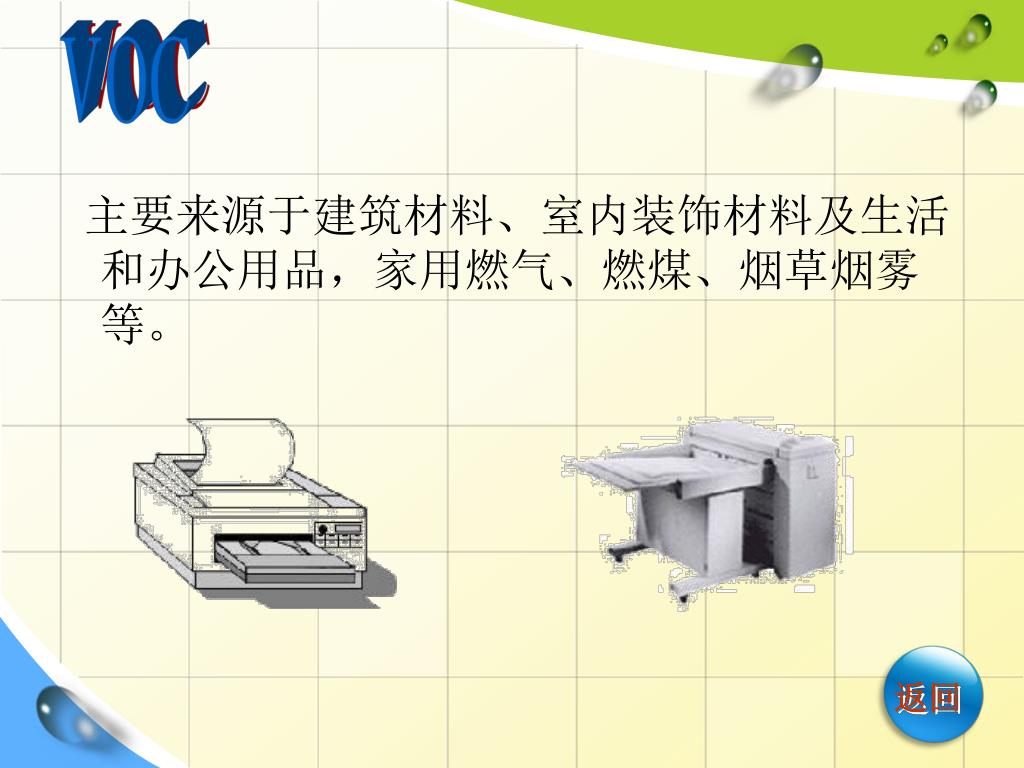

12. 返回 VOC 主要来源于建筑材料、室内装饰材料及生活和办公用品，家用燃气、燃煤、烟草烟雾等。

13. 返回 RADON 它由放射性元素镭衰变产生，常温下氡及其衰变产物在空气中能形成放射性气溶胶而污染空气。

14. 返回 PM10 包括各种颗粒物、细菌、病毒附着的悬浮颗粒、悬浮灰尘、香烟烟雾等等。

15. 返回 菌落总数 引起人体出现不适、头痛、干咳、胸疼、腹泻等症状，引发昆士兰热、肺结核等呼吸道传染病，长期接触室内真菌代谢产物对人体免疫功能尤其是呼吸道防疫功能构成威胁。

16. 返回 香烟烟气 经国际癌症研究机构专家工作小组鉴定，烟草烟雾中所含的“肯定致癌物”不少于44种，纸烟中还含有相当剂量的放射性物质。

17. 返回

18. 三、改善室内空气品质的措施 三、改善室内空气品质的措施 1、建立我国的室内空 气品质的标准 2、提高新风效应 3、合理组织室内气流 4、消除或控制室内污 染源 5、加强自然通风换气 6、加强通风空调系统 的运行管理与维护

19. 通风的范围限制在有害物形成比较集中的地方，或是工作人员经常活动的局部地区的通风方式，称为局部通风通风的范围限制在有害物形成比较集中的地方，或是工作人员经常活动的局部地区的通风方式，称为局部通风 局部送风 局部通风 局部排风 系统式 分散式 任务二： 局部通风 空气幕

20. 图1.1系统式局部送风系统 系统式局部送风 就是通过送风管道将室外空气进行加热或冷却处理，送至工作地点。这种系统通常也称为空气淋浴或岗位吹风 。 返回

22. 空气幕 喷雾风扇 1-导风板；2-电动机；3-甩水盘；4-供水管 3、分散式局部送风 分散式局部送风是借助轴流风扇或喷雾风扇，直接将室内空气吹向作业地带进行循环通风。 空气幕是分散式局部送风的一种重要形式。空气幕是利用特制的空气分布器喷出一定的温度和速度的幕状气流，借以封住门、窗，减少或隔绝外界空气流的侵入，以维持室内或某一工作区的一定气象条件。 返回

23. 空气处 理设备 空气分布器 风管系统 风机 空气幕的原理 空气幕是利用条形空气分布器喷出一定速度和温度的幕状气流，借以封闭大门、门厅、通道、门洞、柜台等，减少或隔断外界气流的侵入，以维持室内或某一工作区的环境条件，同时还可以阻挡粉尘、有害气体及昆虫的进入。空气幕的隔断、隔冷、隔虫特性不仅可以维护室内环境而且还可以节约建筑能耗。 空气幕 的组成

24. 一般的公共建筑，如影剧院、会堂、商场、体育馆等，仪表、纺织、电子等工业厂房一般的公共建筑，如影剧院、会堂、商场、体育馆等，仪表、纺织、电子等工业厂房 喷出气流的卫生条件较好，安装简便，占空间面积小，不影响建筑美观 阻挡室外冷风的 效率不如下送式 空气幕 上送式 优点 缺点 适用范围 优点 缺点 适用范围 单侧适用宽度小于4m的门洞和车辆通过门洞时间较短的工业厂房。双侧适用于门洞宽度大于4m，或车辆通过门洞时间较长的场合 占据建筑面积使用时 受到一定的限制。装有 侧送式空气幕的大门 严禁向内开启。 阻挡效果好，节省 能量，方便人进出， 对门的高度无要求。 侧送式 优点 缺点 适用范围 冬季阻挡室外冷风的 效果最好，而且不受 大门开启方向的影响 风口容易被脏物堵塞， 送风射流会受到运输 工具的阻挡，而且会把 地面的灰尘吹起 运输工具通过时间较短， 工作场地较为洁净的车 间 下送式 空气幕的分类

25. 空气幕 冷空 气幕 热空 气幕 等温 空气幕 送出一定温度的冷风，主要用于炎热地区而且有空调要求的建筑物大门。一般的大门空气幕其目的只是阻挡室外冷（热）空气，通常只设吹风口，不设回风口。 空气幕内不设加热（冷却） 装置，送出空气不经处理，因而构造简单、体积小，适用范围更广，是目前非寒冷地区主要采用的型式。 在空气幕内设有加热 器，以热水、蒸汽或 电为热媒，将送出空 气加热到一定温度。 它适用于寒冷地区。 空气幕按送出气 流温度的不同分类

26. 热空气幕送风温度根据计算确定。对公共建筑和生产厂房的外门，不高于50℃；对高大的外门，不高于70℃，同时保证空气幕射流与室外空气混合后的温度不宜过低。下送时混合温度应不低于5℃；侧送时混合温度不低于10℃。 公共建筑宜用上送式;生产厂房宜用双侧送风，外门宽度小于4m采用单侧送风。受条件限制不能用侧送风时可用上送式。一般不采用下送式 空气幕出口风速根据计算确定。对民用及商业建筑其速度可采用4-9m/s；对于工业建筑其速度可采用8-24m/s，不宜大于25 m/s。 注意 的问题 出于经济上的考虑，空气幕效率η一般采用下列数值：下送式空气幕 0.6-0.8 侧送式空气幕 0.8-1.0 侧送时射流的喷射角α一般取45°下送时，为了避免射流偏向地面，取α=30°-40°。 （2）空气幕设计时应注意的问题

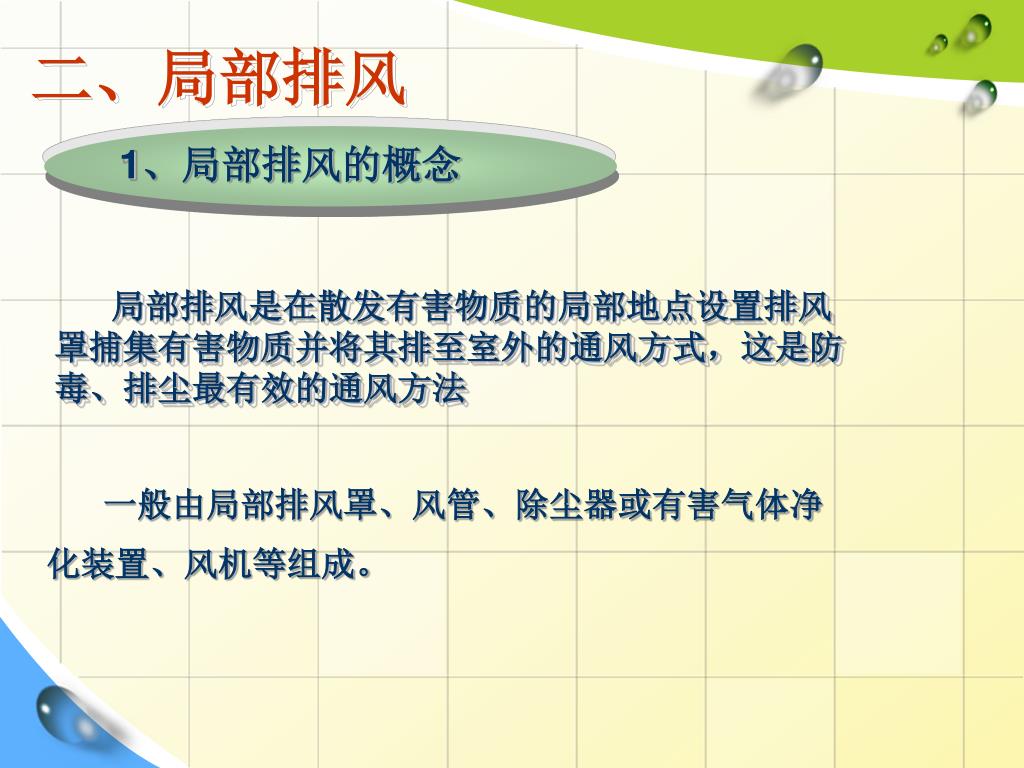

27. 1、局部排风的概念 二、局部排风 局部排风是在散发有害物质的局部地点设置排风 罩捕集有害物质并将其排至室外的通风方式，这是防 毒、排尘最有效的通风方法 一般由局部排风罩、风管、除尘器或有害气体净 化装置、风机等组成。

29. 2、局部排风系统组成 为防止大气污染，当 排出空气中有害物量 超过排放标准时，必 须用净化设备处理， 达到排放标准后，排 入大气。净化设备分 除尘器和有害物净化 装置两类 大气 风管 被污染 的空气 在局部工作地点安装的排除污浊气体的系统称局部排风。如图所示，它是由以下几部分组成。 通风系统中输送气体的管道。应合理选定风管中的气体流速，管路应力求短、直。风管通常用表面光滑的材料制作 风机向机械排风系统提供空气流动的动力。为防止风机的磨损和腐蚀，通常把它放在净化设备的后面 用来捕捉有害物。性能对局部排风系统的技术经济指标有直接影响。性能良好的局部排风罩 排气立管 排风罩 净化装置 风机

30. 返回 局部排风系统示意图 1—排风罩；2—风管；3—净化设备；4—风机；5—风帽

31. 3、局部排气罩的分类 按其作用原理可分 外部吸气罩 靠风机在罩口的抽吸作用，在有害物散发地点造成一定气流运动，把有害物吸入罩内 接受式排风罩 有些生产过程中或设备本身会产生或诱导一定的气流运动，让它直接进入罩内 吹吸式排风罩 利用射流作为动力,把有害物输送到排风罩再由其排除,或者利用射流阻挡,控制有害物的扩散 柜式排风罩 罩一侧可全敞开或设操作孔。操作人员可将手伸入罩内，或人直接进入罩内工作 密闭罩 把有害物质源密闭在罩内，并从罩外吸入空气，罩内污染空气由风机排出

32. 任务三： 全面通风 主要内容 全面通风量的确定 全面通风的空气平衡和热平衡 全面通风的气流组织

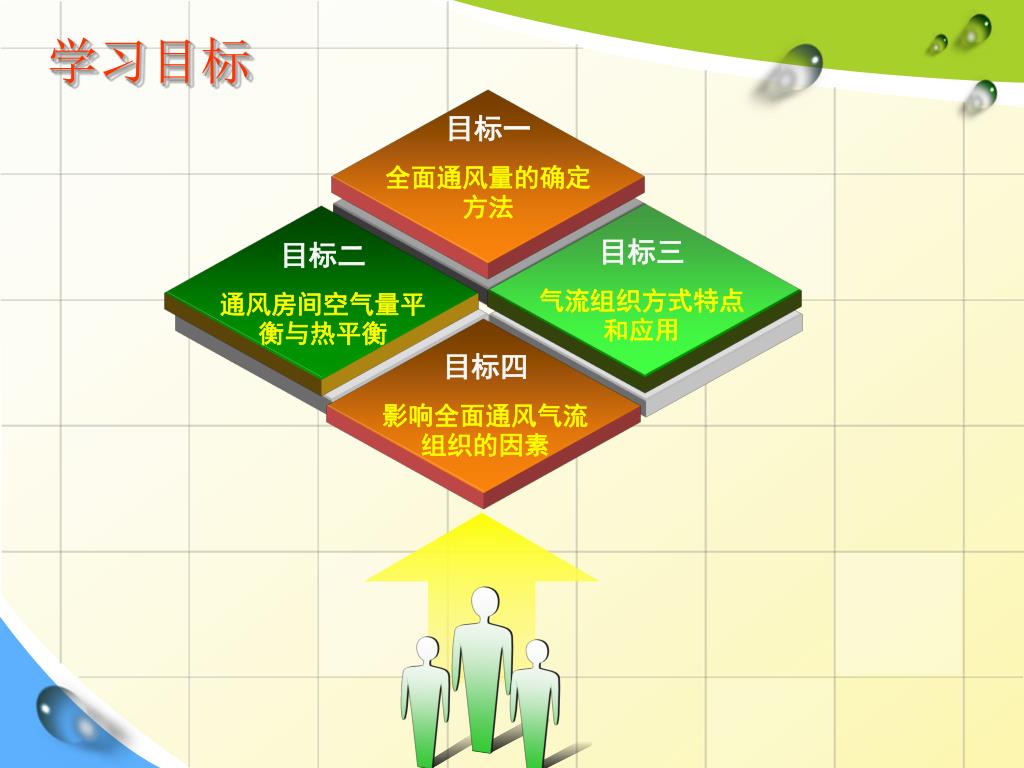

33. 目标一 全面通风量的确定方法 目标三 气流组织方式特点和应用 目标二 通风房间空气量平衡与热平衡 目标四 影响全面通风气流组织的因素 学习目标

34. 概念：全面通风也称稀释通风，它主要是对整个车间进行通风换气，将经过适当处理的新鲜的空气送入室内，并不断的把污浊空气排出室外，使室内空气中的温度、湿度、有害物浓度符合卫生标准的要求概念：全面通风也称稀释通风，它主要是对整个车间进行通风换气，将经过适当处理的新鲜的空气送入室内，并不断的把污浊空气排出室外，使室内空气中的温度、湿度、有害物浓度符合卫生标准的要求 全面送风 当车间内有害物源分散，工人操作点多且分散，采用局部排风不能达到要求时，应采用全面通风 全面排风 适用范围 一、 全面通风的概念

37. 全面送风系统 1-百叶窗；2-保温阀；3-过滤器；4-旁通阀；5-空气加热器；6-启动阀；7-通风机；8-通风管网；9-出风口；10-调节阀；11-送风室

38. 式中： ——全面通风量(m3/s)； ——有害物散发量（g/s）; ——安全系数，它的确定考虑到有害物的特性、 毒性、有害物源分布及其散发的不均匀性、 室内气流组织形式和通风的有效性等等， 一般在3~10范围内选用； ——室内空气中有害物的最高允许浓度（g/m3）； ——送风中含有的有害物浓度（g/m3）。 二、 全面通风量的确定 全面通风量是指为了使房间内的空气环境满足生产和生活的需要，符合规范规定的卫生标准，用于稀释通风房间的有害物浓度或排除房间内的余热、余湿所需的通风换气量。 1、为稀释有害物所需的通风量

39. ——全面通风量（kg/s、m3/s）； ——室内余热（指显热）量（kJ/s）； 2、为消除余热所需的通风量 ——空气的定压比热容，可取1.01[kJ/(kg•℃)]； ——排风温度(℃)； ——送风温度(℃)。 或 （3.20） 式中： ——空气的密度（kg/m3）；

40. 或 3、为消除余湿所需的通风量 （3.21） 式中 ——余湿量（g/s）； ——排风含湿量（g/kg干空气）； ——送风含湿量（g/kg干空气）。

41. 需要注意的是，当通风房间同时放散余热、余湿和有 害物时： • 当有数种溶剂（苯及其同系物，醇类，醋酸类）的蒸气或有数种刺激性气体时，则分别计算然后求总和。 • 同时放散数种其他有害物质时，则取其中最大。 • 当房间内有害物质的散发量无法具体计算时，全面通风量可根据经验数据或通风房间的换气次数计算.通风房间的换气次数n（次/h）为通风量L（m3/h）与通风房间体积V（m3)的比值，即：

42. （解） 查相关资料得车间内最高允许浓度为苯=40 Kg/m3， 甲醇=50 mg/m3。送风中采用的是新鲜空气，其中不含有 这两种有机溶剂蒸汽，故 ，取安全系数k=6。则 【例1】 某车间内同时散发苯和甲醇，散发量分别为60mg/s、 50 mg/s，求所需的全面通风量。 苯 m3/s=9 m3/s 甲醇 m3/s=6 m3/s 由于苯和甲醇都属于麻醉气体，其危害相同，全面通风量为各自所需之和，即

43. 1 、 空气平衡 三、 全面通风的空气平衡和热平衡 在通风房间内，无论采取哪种通风方式，都必须保证空气质量的平衡，即在单位时间内进入室内的空气质量与同一时间内排出的空气质量保持相等。其结果是保持通风房间的压力保持常压。空气平衡可以用以下公式表示： ——机械进风量（kg/s）； 式中 ——自然进风量（kg/s）； ——机械排风量（kg/s）； ——自然排风量（kg/s）。

44. 因此在工程设计中，我们根据通风房间的工艺要求和特性，可以通过控制送、排风量来保证房间的压力要求 （1）当Gjj=Gjp时， P内=P外。 （2）当Gjj>Gjp时， P内升高，处于正压状态， 反之， P内降低，处于负压状态。 • 在未设有组织自然通风的房间中， • 无组织排风，当Gjj>Gjp时P内>P外室内处于正压状态。 • 无组织进风，当Gjj<Gjp时P内<P外室内处于负压状态。

45. 三、 全面通风的空气平衡和热平衡 • 在清洁度要求高的房间：为了满足通风房间或邻室的卫生条件要求，通过使机械送风量略大于机械排风量、让一部分机械送风量从门窗缝隙自然渗出的方法，使洁净度要求较高的房间保持正压，以防止污染空气进入室内； • 在产生有害气体和粉尘的房间：通过使机械送风量略小于机械排风量，使一部分室外空气通过从门窗缝隙自然渗入室内补充多余的排风量的方法，使污染程度较严重的房间保持负压，以防止污染空气向邻室扩散。但是处于负压的房间，负压不应过大，否则会导致不良后果，室内负压引起的危害见表1。

46. 表1 室内负压引起的危害

47. 2、 热平衡 包括：生产设备、产品、采暖散热设备、人体、送 风、太阳辐射等等的散热量。 包括：围护结构、冷材料、排风、水分蒸发等等吸 收的热量。 通风房间的空气热平衡，是指为保持通风房间内温度不变，必须使室内的总得热量等于总失热量。即 式中 ——总得热量（kw）； ——总失热量（kw）。

48. 【例3.2】 已知某车间有送、排风系统，车间内生产设备散热 量为70kw，围护结构的失热量为78 kw，车间上部自然排风量 为 ，车间工作区机械排风量为 无组织自然进风为 ，车间自然排风温度为 车间工作地点温度为 ，室外空气温度为 试计算（1）机械送风量 ，（2） 机械送风温度 ，（3）加 热机械送风需要的热量 。 根据空气温度，可分别查得空气密度为： r = 1 . 197 kg / m 3 n 解 列空气平衡和热平衡方式

49. 把有关参数带入上述方程，最后解得

50. 如冬季根据平衡求得送风温度高于规范的规定，应将送风温度降低至规定的数值，相应提高机械进风量如冬季根据平衡求得送风温度高于规范的规定，应将送风温度降低至规定的数值，相应提高机械进风量 可直接将送风温度如冬季根据平衡求得送风温度低于规范的规定，提高至规定的数值 3 、注意事项 注意 A B C 如夏季根据平衡求得送 风温度高于规范的规定， 可直接降低送风温度进 行送风，使室内温度有 所降低
