принятой концепции построения документов и ее неудовлетворительной реализацией;

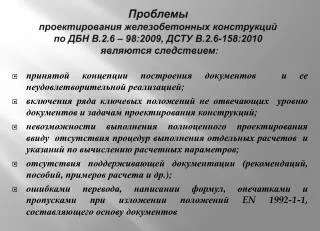

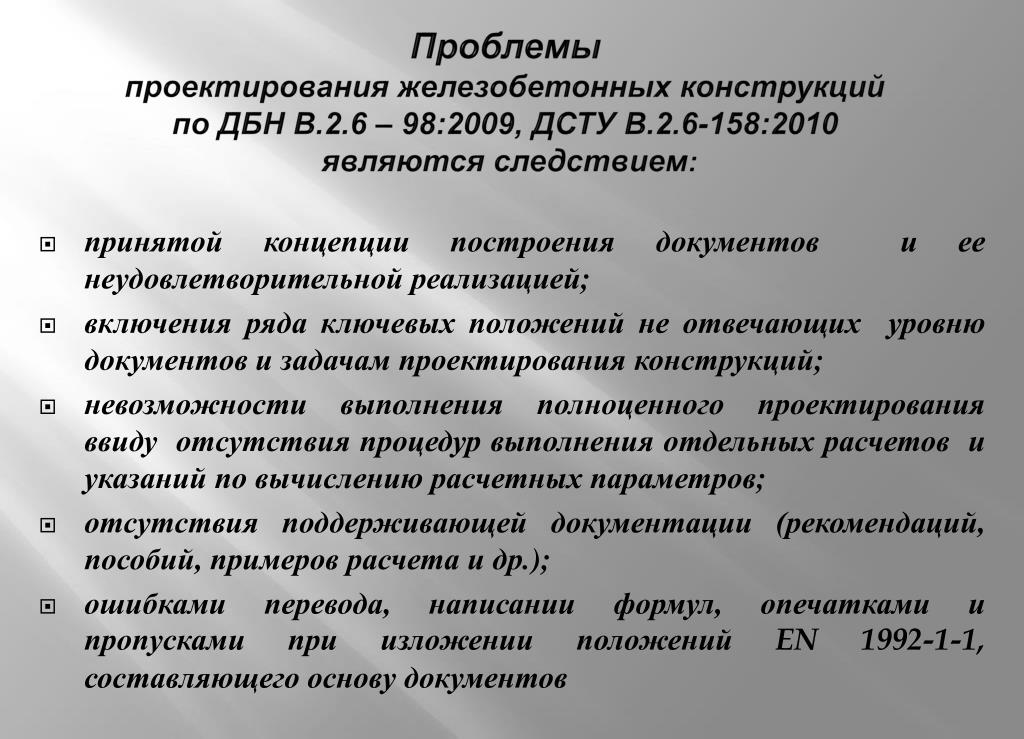

1. Проблемы проектирования железобетонных конструкций по ДБН В.2.6 – 98:2009, ДСТУ В.2.6-158:2010 являются следствием: • принятой концепции построения документов и ее неудовлетворительной реализацией; • включения ряда ключевых положений не отвечающих уровню документов и задачам проектирования конструкций; • невозможности выполнения полноценного проектирования ввиду отсутствия процедур выполнения отдельных расчетов и указаний по вычислению расчетных параметров; • отсутствия поддерживающей документации (рекомендаций, пособий, примеров расчета и др.); • ошибками перевода, написании формул, опечатками и пропусками при изложении положений EN 1992-1-1, составляющего основу документов

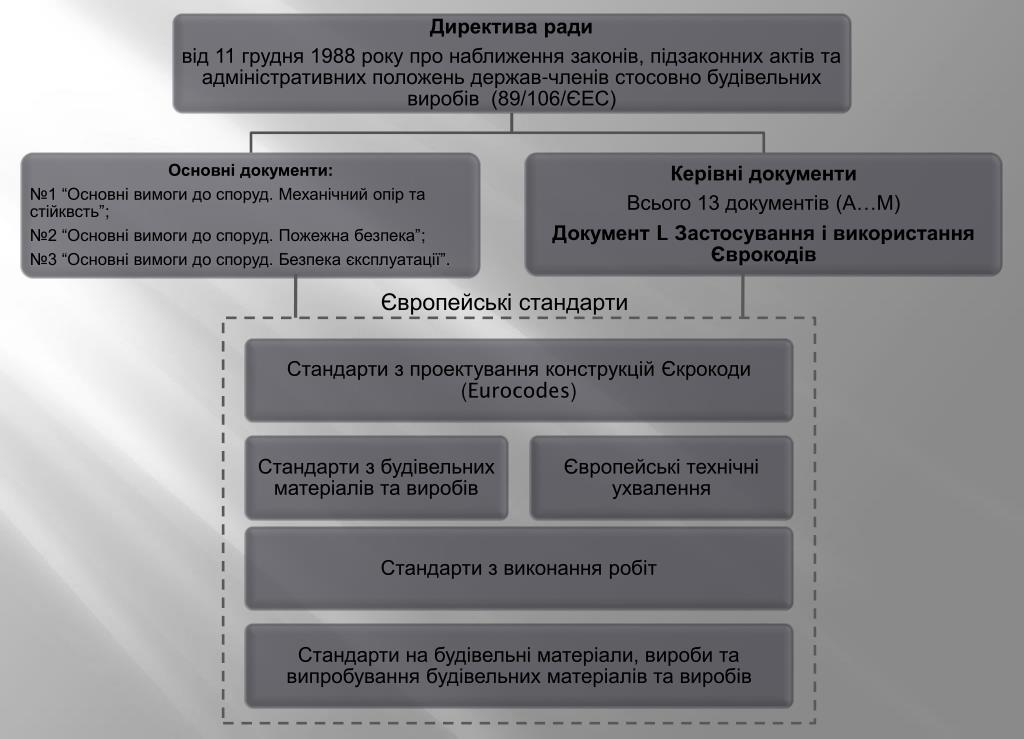

2. Європейські стандарти

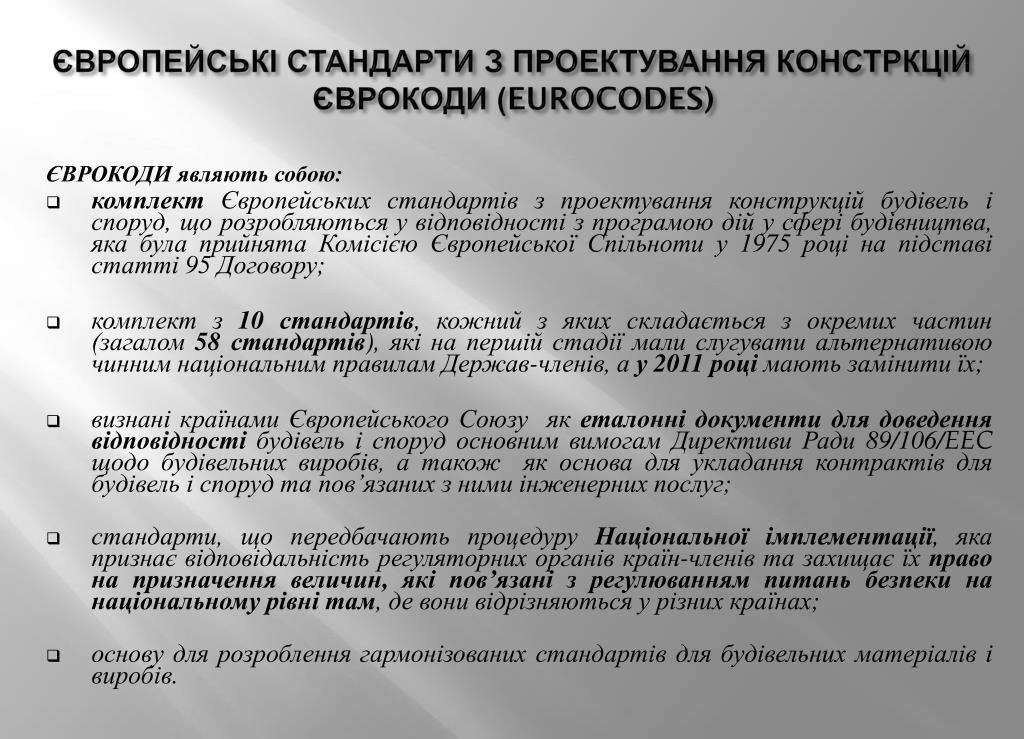

3. ЄВРОПЕЙСЬКІ СТАНДАРТИ З ПРОЕКТУВАННЯ КОНСТРКЦІЙЄВРОКОДИ (EUROCODES) ЄВРОКОДИ являють собою: • комплект Європейських стандартів з проектування конструкцій будівель і споруд, що розробляються у відповідності з програмою дій у сфері будівництва, яка була прийнята Комісією Європейської Спільноти у 1975 році на підставі статті 95 Договору; • комплект з 10 стандартів, кожний з яких складається з окремих частин (загалом 58 стандартів), які на першій стадії мали слугувати альтернативою чинним національним правилам Держав-членів, а у 2011 році мають замінити їх; • визнані країнами Європейського Союзу як еталонні документи для доведення відповідності будівель і споруд основним вимогам Директиви Ради 89/106/EEC щодо будівельних виробів, а також як основа для укладання контрактів для будівель і споруд та пов’язаних з ними інженерних послуг; • стандарти, що передбачають процедуру Національної імплементації, яка признає відповідальність регуляторних органів країн-членів та захищає їх право на призначення величин, які пов’язані з регулюванням питань безпеки на національному рівні там, де вони відрізняються у різних країнах; • основу для розроблення гармонізованих стандартів для будівельних матеріалів і виробів.

4. 1 10 4 3 4 20 3 5 2 6 Загалом 58 стандартів Єврокодів - кількість частин (окремих стандартів) 2

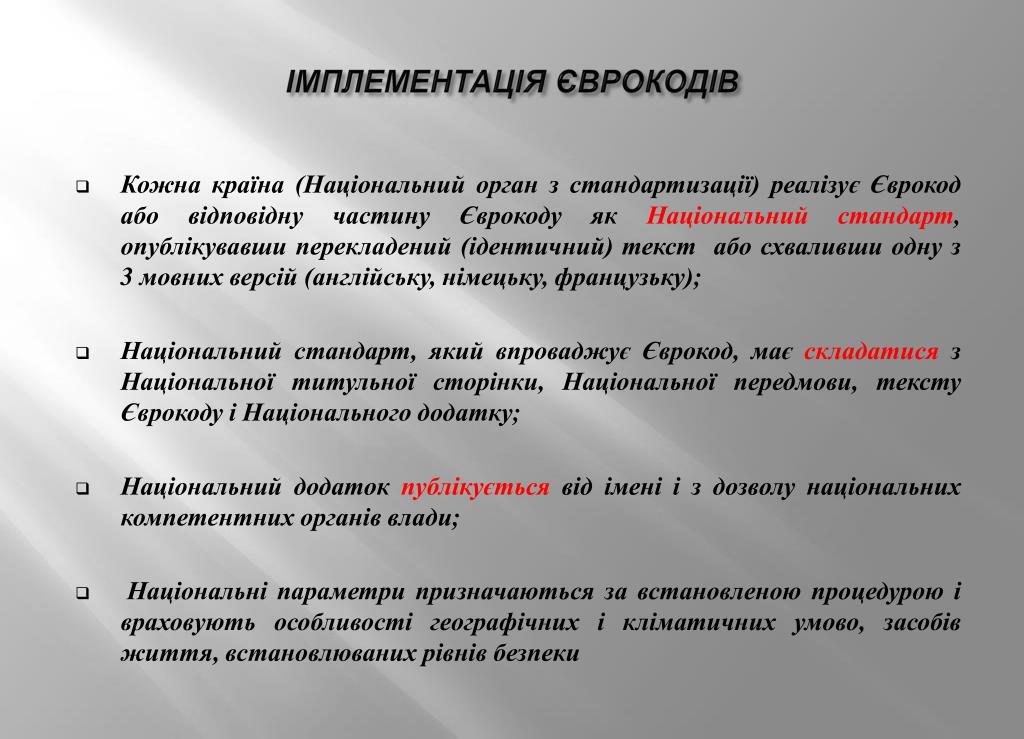

11. ІМПЛЕМЕНТАЦІЯ ЄВРОКОДІВ • Кожна країна (Національний орган з стандартизації) реалізує Єврокод або відповідну частину Єврокоду як Національний стандарт, опублікувавши перекладений (ідентичний) текст або схваливши одну з 3 мовних версій (англійську, німецьку, французьку); • Національний стандарт, який впроваджує Єврокод, має складатися з Національної титульної сторінки, Національної передмови, тексту Єврокоду і Національного додатку; • Національний додаток публікується від імені і з дозволу національних компетентних органів влади; • Національні параметри призначаються за встановленою процедурою і враховують особливості географічних і кліматичних умово, засобів життя, встановлюваних рівнів безпеки

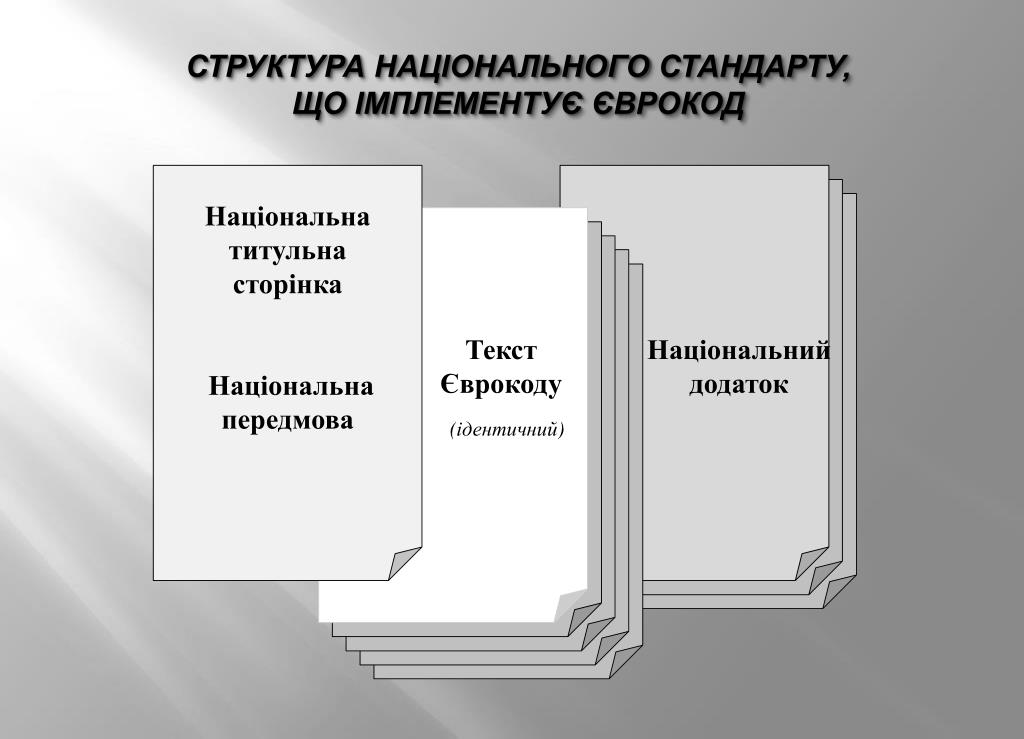

12. Структура Національного стандарту, щоімплементуєЄврокод Національна титульна сторінка Національна передмова Текст Єврокоду (ідентичний) Національний додаток

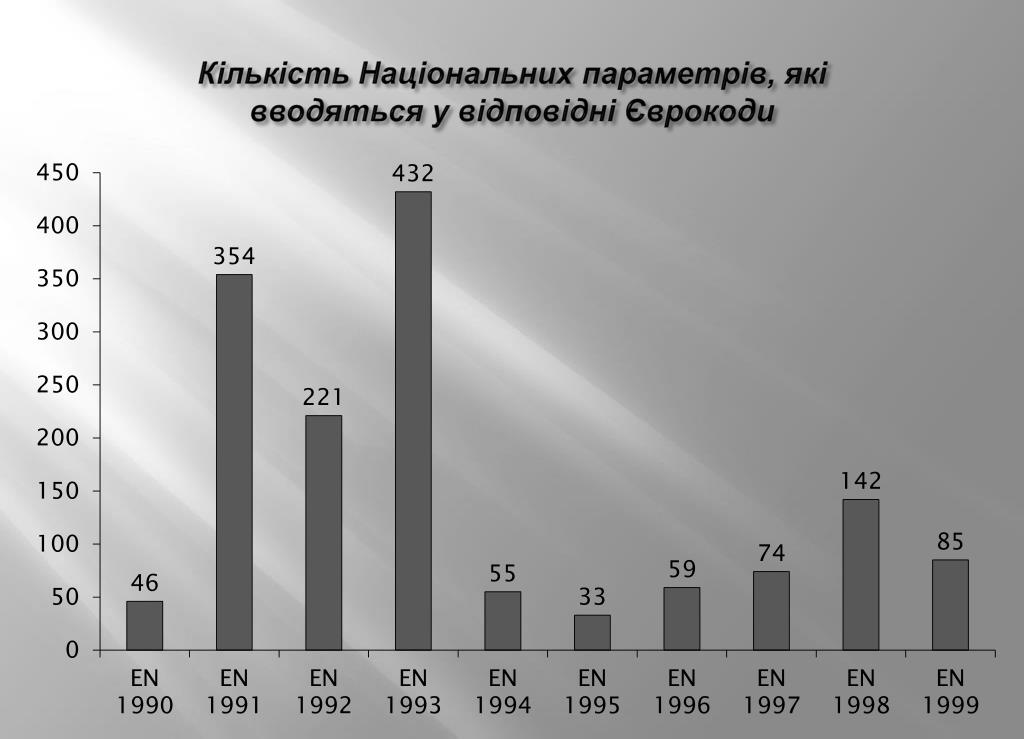

13. Кількість Національних параметрів, які вводяться у відповідні Єврокоди

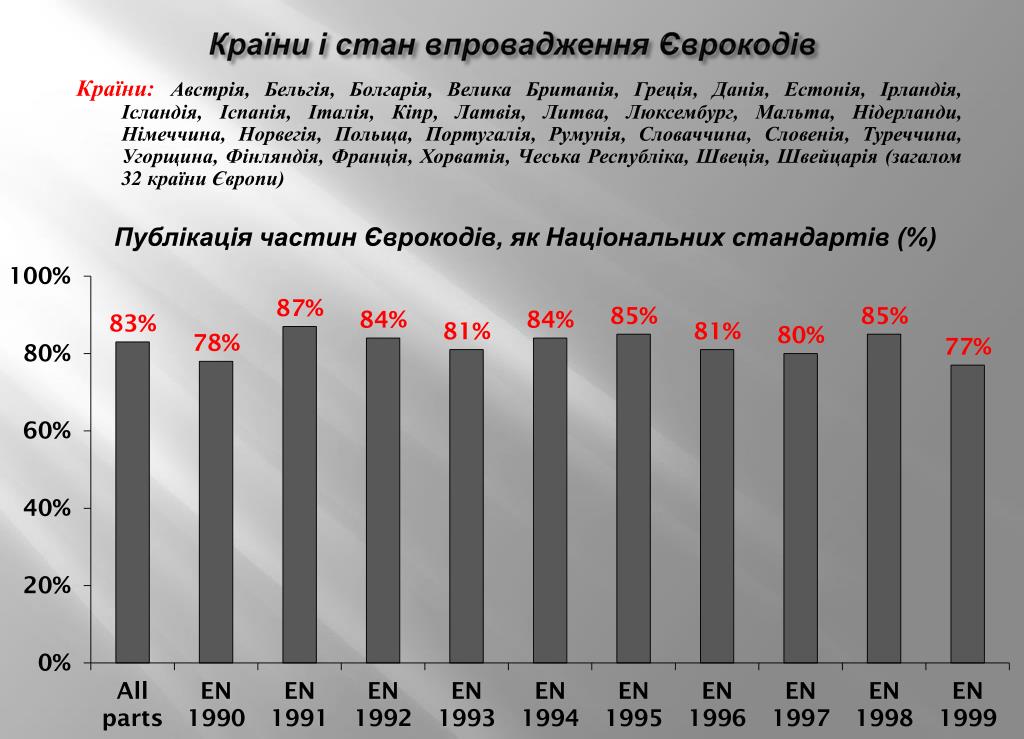

14. Країни і стан впровадження Єврокодів Країни: Австрія, Бельгія, Болгарія, Велика Британія, Греція, Данія, Естонія, Ірландія, Ісландія, Іспанія, Італія, Кіпр, Латвія, Литва, Люксембург, Мальта, Нідерланди, Німеччина, Норвегія, Польща, Португалія, Румунія, Словаччина, Словенія, Туреччина, Угорщина, Фінляндія, Франція, Хорватія, Чеська Республіка, Швеція, Швейцарія (загалом 32 країни Європи) Публікація частин Єврокодів, як Національних стандартів (%)

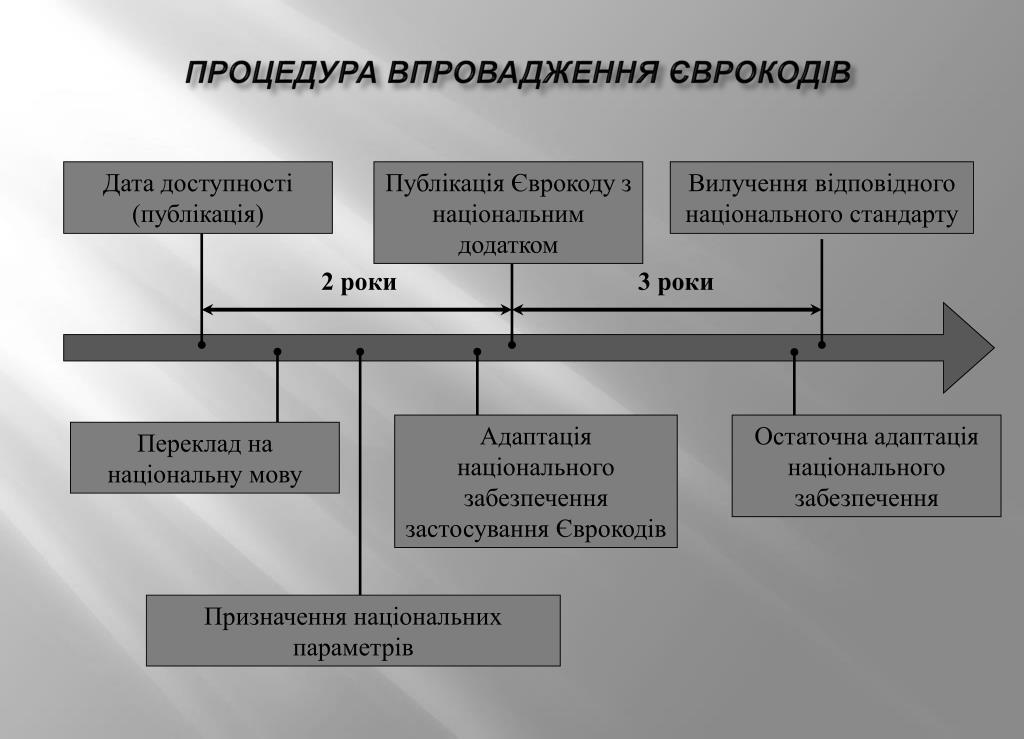

15. ПРОЦЕДУРА ВПРОВАДЖЕННЯ ЄВРОКОДІВ Дата доступності (публікація) Публікація Єврокоду з національним додатком Вилучення відповідного національного стандарту 2 роки 3 роки Адаптація національного забезпечення застосування Єврокодів Остаточна адаптація національного забезпечення Переклад на національну мову Призначення національних параметрів

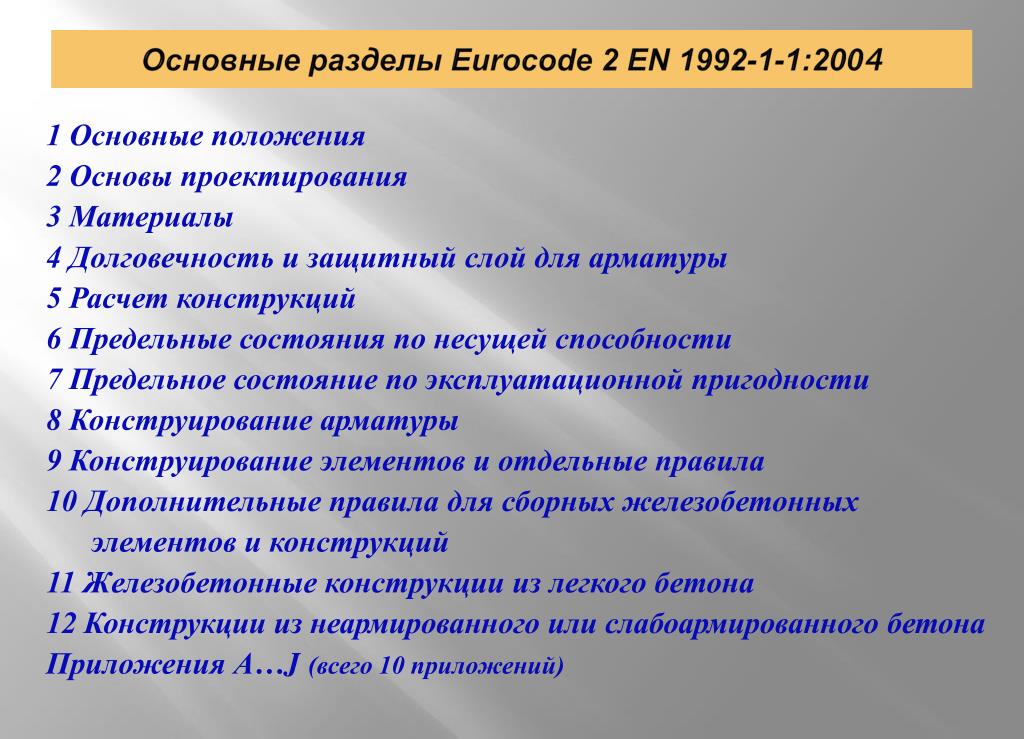

18. Основные разделы Eurocode 2EN 1992-1-1:2004 1 Основные положения 2 Основы проектирования 3 Материалы 4 Долговечность и защитный слой для арматуры 5 Расчет конструкций 6 Предельные состояния по несущей способности 7 Предельное состояние по эксплуатационной пригодности 8 Конструирование арматуры 9 Конструирование элементов и отдельные правила 10 Дополнительные правила для сборных железобетонных элементов и конструкций 11 Железобетонные конструкции из легкого бетона 12 Конструкции из неармированного или слабоармированного бетона Приложения А…J(всего 10 приложений)

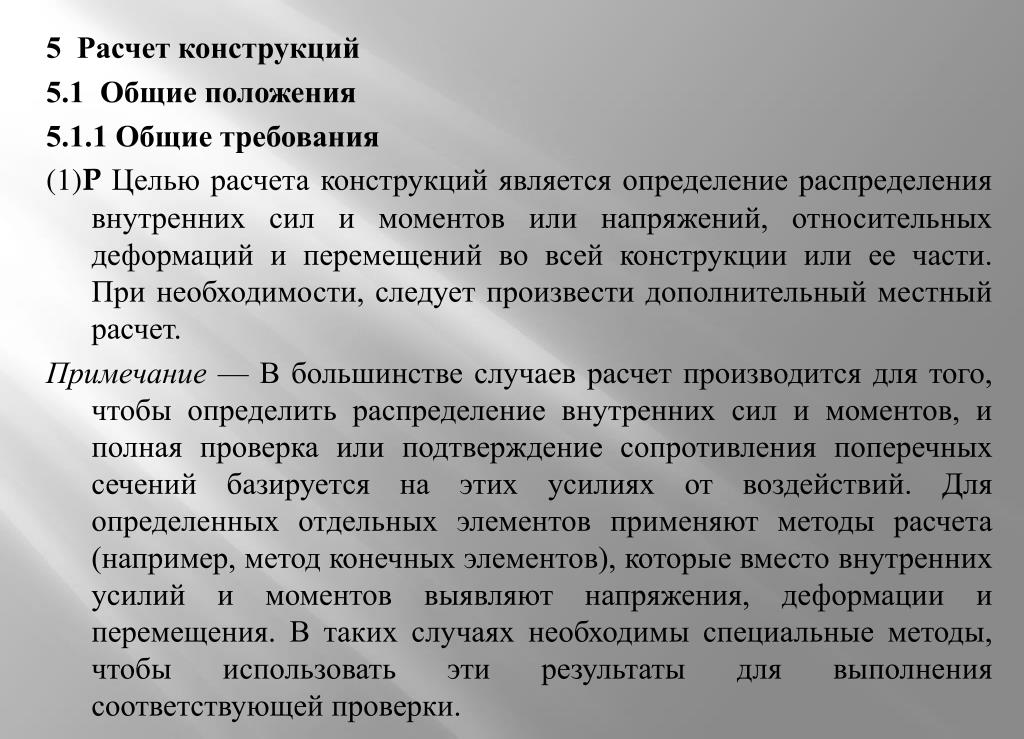

19. 5 Расчет конструкций 5.1 Общие положения 5.1.1 Общие требования (1)PЦелью расчета конструкций является определение распределения внутренних сил и моментов или напряжений, относительных деформаций и перемещений во всей конструкции или ее части. При необходимости, следует произвести дополнительный местный расчет. Примечание — В большинстве случаев расчет производится для того, чтобы определить распределение внутренних сил и моментов, и полная проверка или подтверждение сопротивления поперечных сечений базируется на этих усилиях от воздействий. Для определенных отдельных элементов применяют методы расчета (например, метод конечных элементов), которые вместо внутренних усилий и моментов выявляют напряжения, деформации и перемещения. В таких случаях необходимы специальные методы, чтобы использовать эти результаты для выполнения соответствующей проверки.

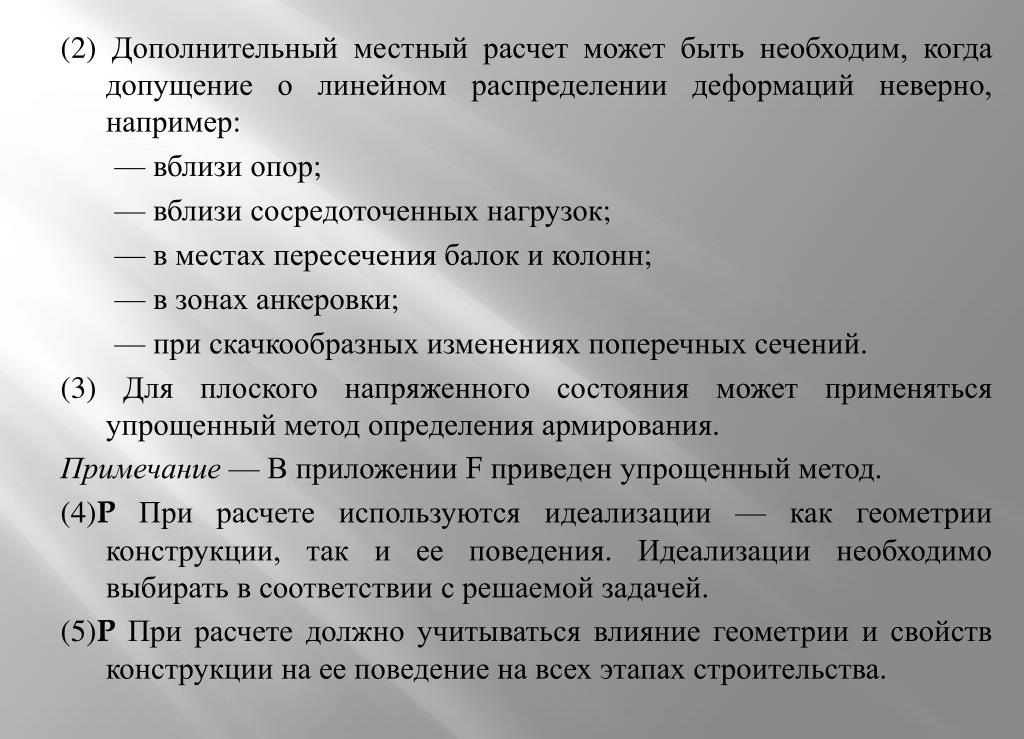

20. (2) Дополнительный местный расчет может быть необходим, когда допущение о линейном распределении деформаций неверно, например: — вблизи опор; — вблизи сосредоточенных нагрузок; — в местах пересечения балок и колонн; — в зонах анкеровки; — при скачкообразных изменениях поперечных сечений. (3) Для плоского напряженного состояния может применяться упрощенный метод определения армирования. Примечание — В приложении F приведен упрощенный метод. (4)PПри расчете используются идеализации — как геометрии конструкции, так и ее поведения. Идеализации необходимо выбирать в соответствии с решаемой задачей. (5)P При расчете должно учитываться влияние геометрии и свойств конструкции на ее поведение на всех этапах строительства.

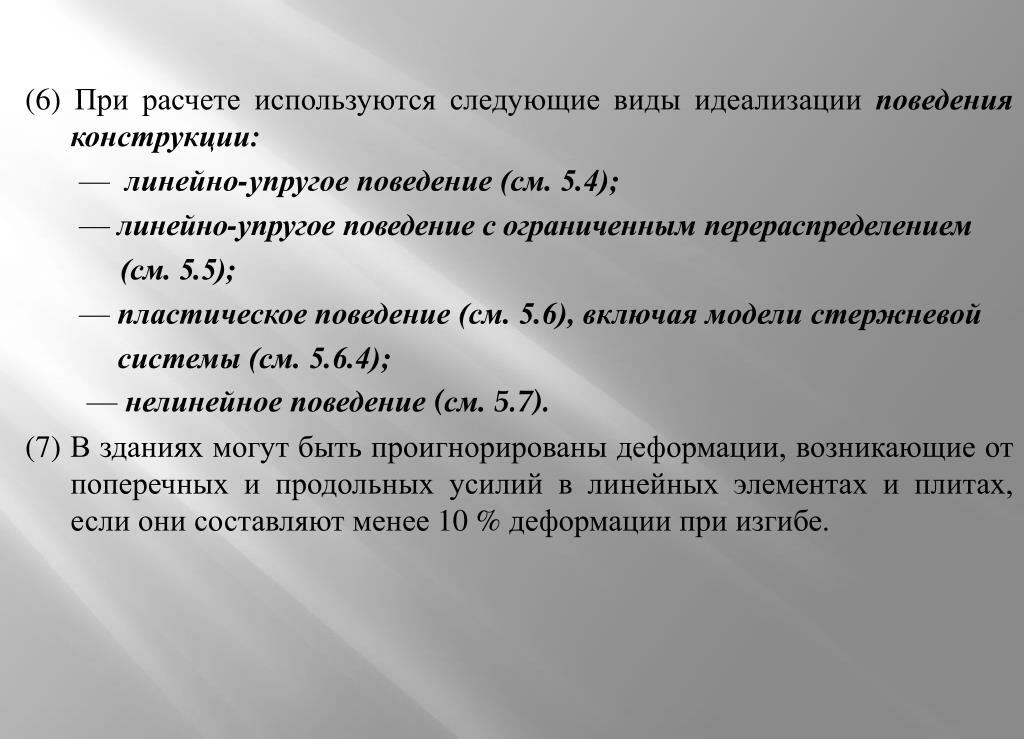

21. (6) При расчете используются следующие виды идеализации поведения конструкции: — линейно-упругое поведение (см. 5.4); — линейно-упругое поведение с ограниченным перераспределением (см. 5.5); — пластическое поведение (см. 5.6), включая модели стержневой системы (см. 5.6.4); — нелинейное поведение (см. 5.7). (7) В зданиях могут быть проигнорированы деформации, возникающие от поперечных и продольных усилий в линейных элементах и плитах, если они составляют менее 10 % деформации при изгибе.

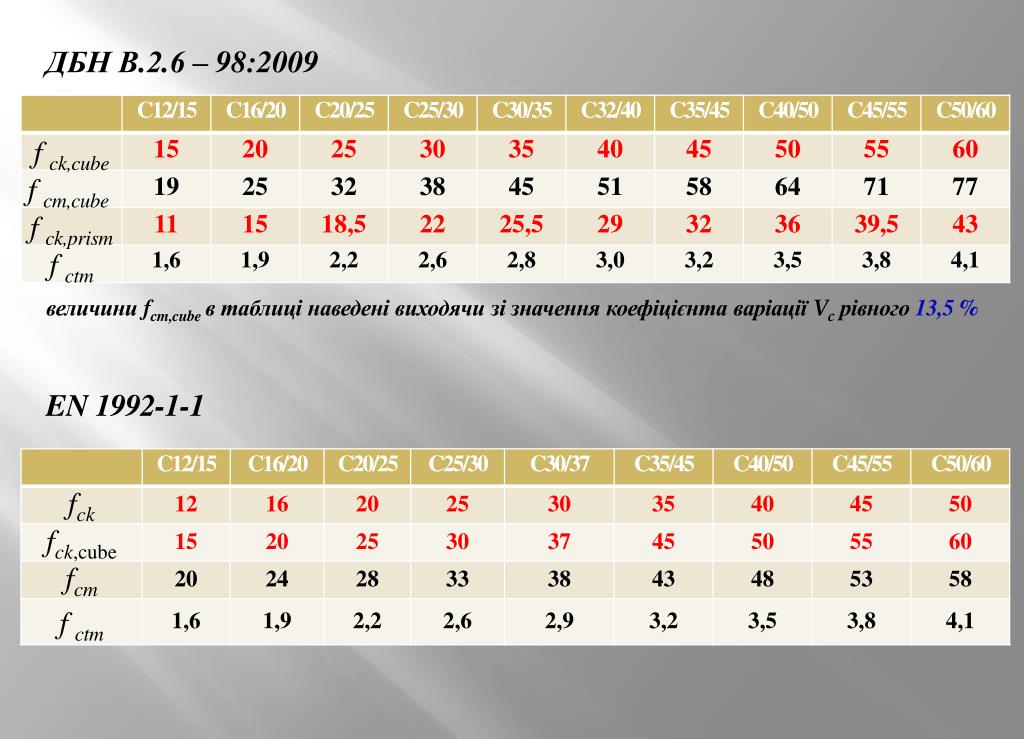

22. ДБН В.2.6 – 98:2009 величини fcm,cubeв таблиці наведені виходячи зі значення коефіцієнта варіації Vc рівного 13,5 % EN 1992-1-1

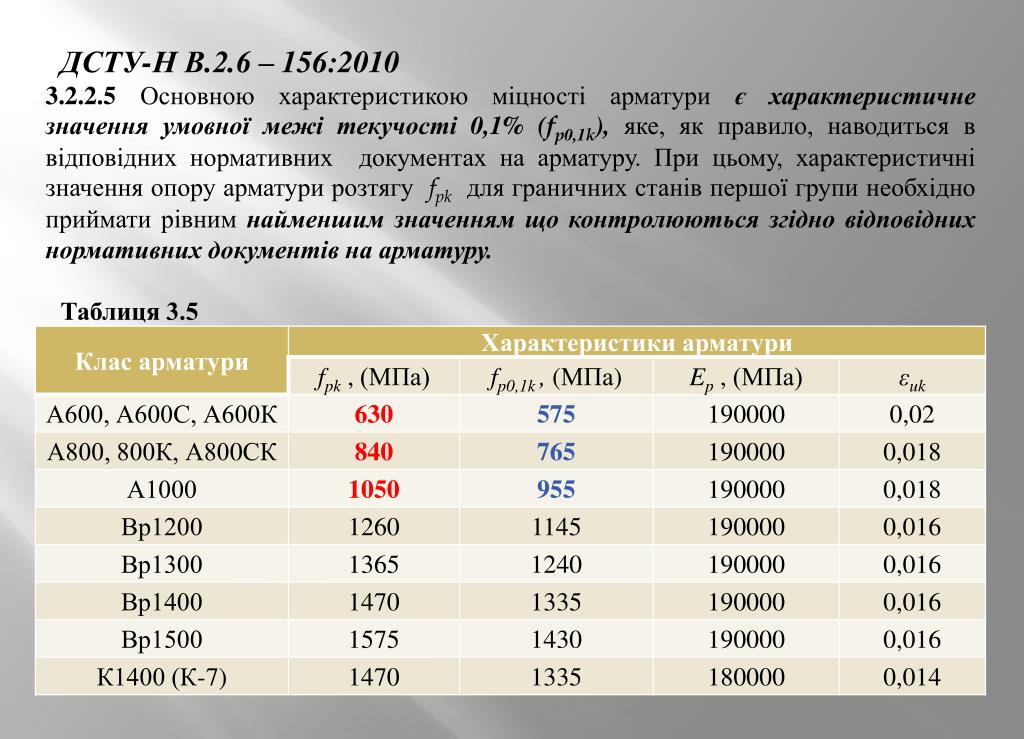

23. ДСТУ-Н В.2.6 – 156:2010 3.2.2.5 Основною характеристикою міцності арматури є характеристичне значення умовної межі текучості 0,1% (fp0,1k), яке, як правило, наводиться в відповідних нормативних документах на арматуру. При цьому, характеристичні значення опору арматури розтягу fpk для граничних станів першої групи необхідно приймати рівним найменшим значенням що контролюються згідно відповідних нормативних документів на арматуру. Таблиця 3.5

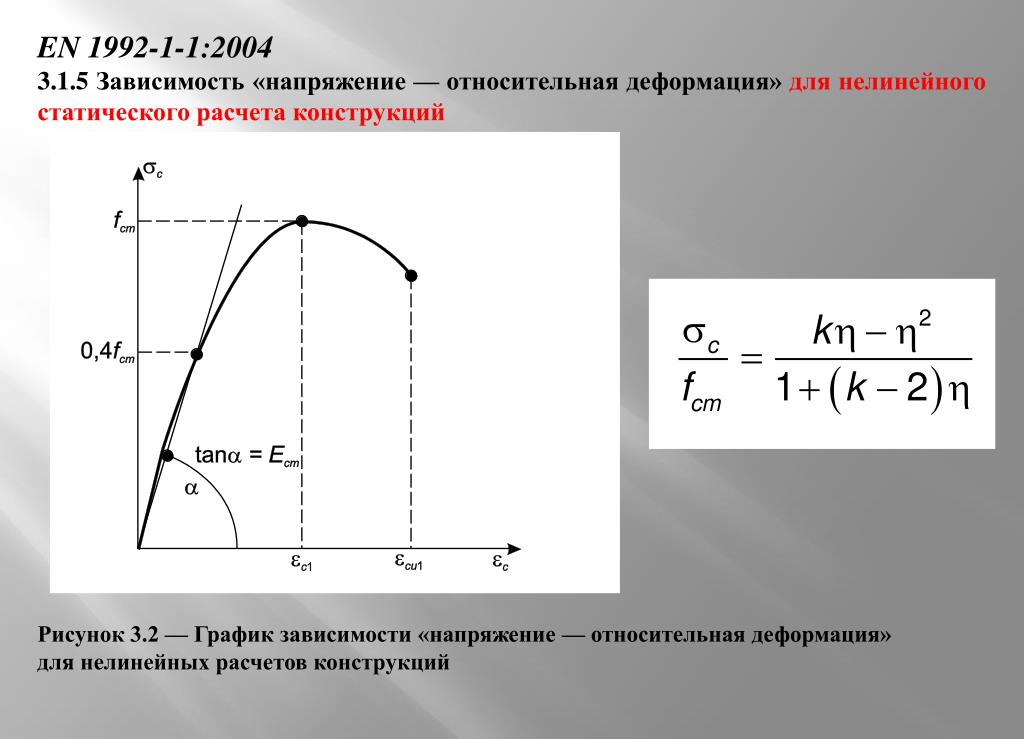

24. EN 1992-1-1:2004 3.1.5 Зависимость «напряжение — относительная деформация» для нелинейного статического расчета конструкций Рисунок 3.2 — График зависимости «напряжение — относительная деформация» для нелинейных расчетов конструкций

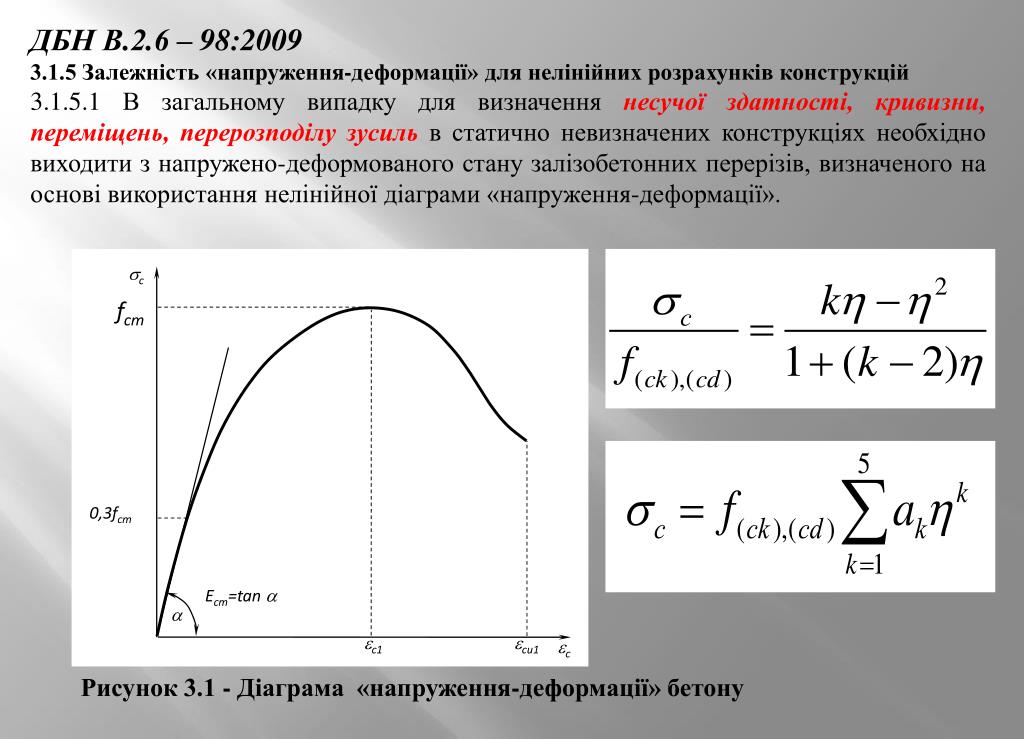

25. c fcm 0,3fcm Ecm=tan   c1 cu1 c ДБН В.2.6 – 98:2009 3.1.5 Залежність «напруження-деформації» для нелінійних розрахунків конструкцій 3.1.5.1 В загальному випадку для визначення несучої здатності, кривизни, переміщень, перерозподілу зусиль в статично невизначених конструкціях необхідно виходити з напружено-деформованого стану залізобетонних перерізів, визначеного на основі використання нелінійної діаграми «напруження-деформації». Рисунок 3.1 - Діаграма «напруження-деформації» бетону

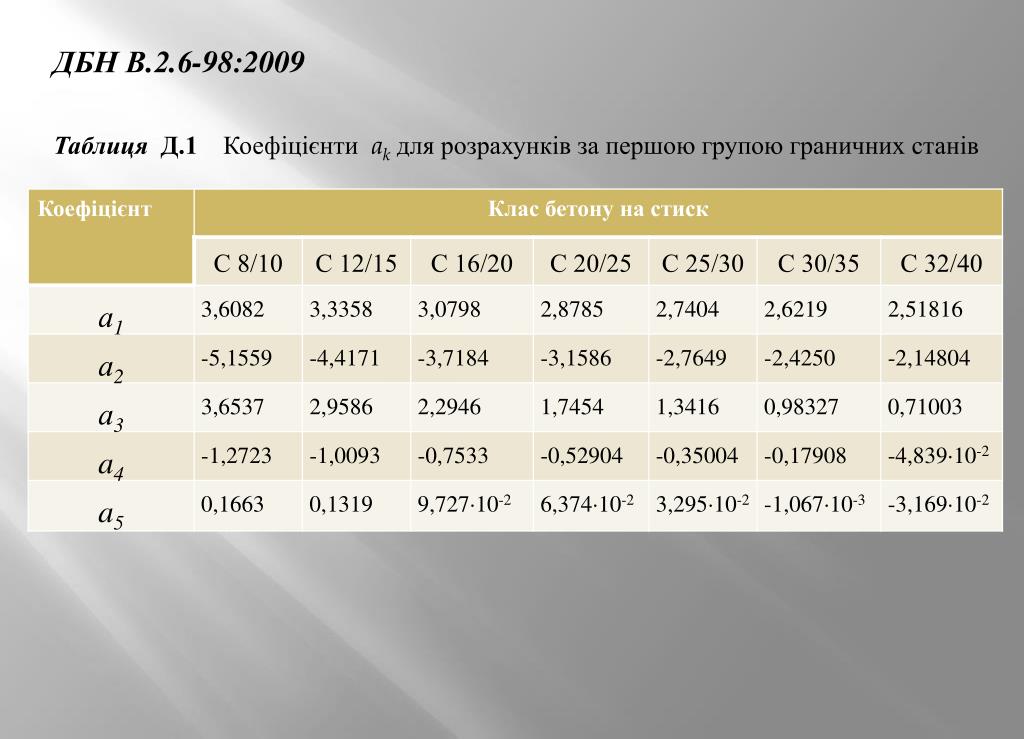

26. ДБН В.2.6-98:2009 Таблиця Д.1 Коефіцієнти ak для розрахунків за першою групою граничних станів

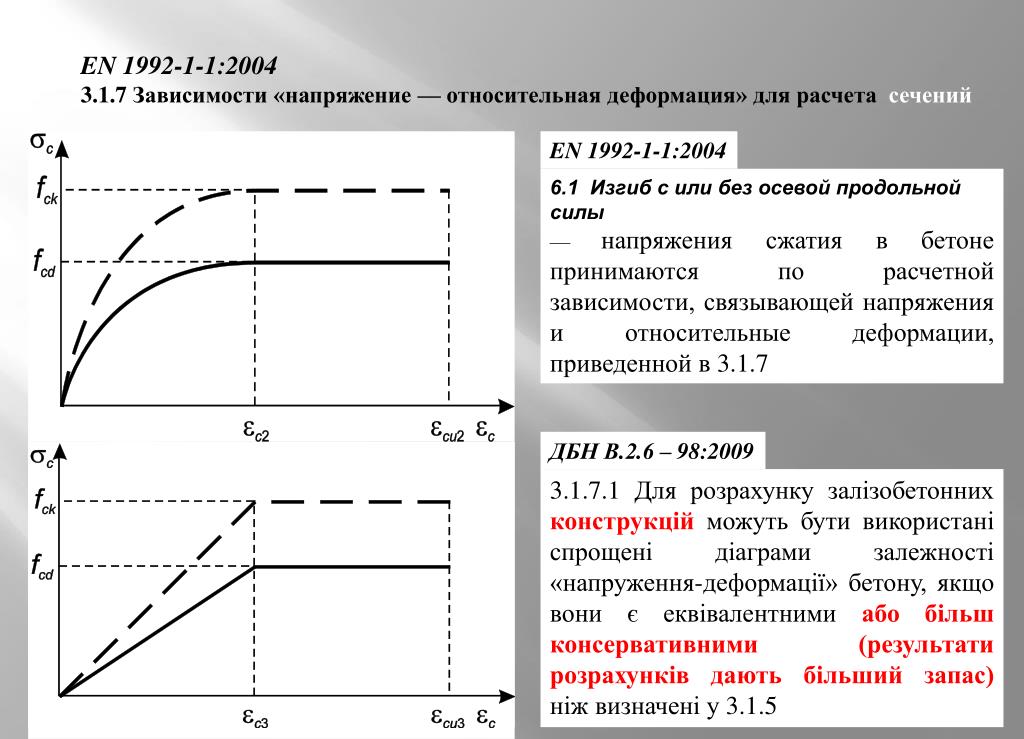

27. EN 1992-1-1:2004 3.1.7 Зависимости «напряжение — относительная деформация» для расчета сечений EN 1992-1-1:2004 6.1 Изгиб с или без осевой продольной силы — напряжения сжатия в бетоне принимаются по расчетной зависимости, связывающей напряжения и относительные деформации, приведенной в 3.1.7 ДБН В.2.6 – 98:2009 3.1.7.1 Для розрахунку залізобетонних конструкцій можуть бути використані спрощені діаграми залежності «напруження-деформації» бетону, якщо вони є еквівалентними або більш консервативними (результати розрахунків дають більший запас) ніж визначені у 3.1.5

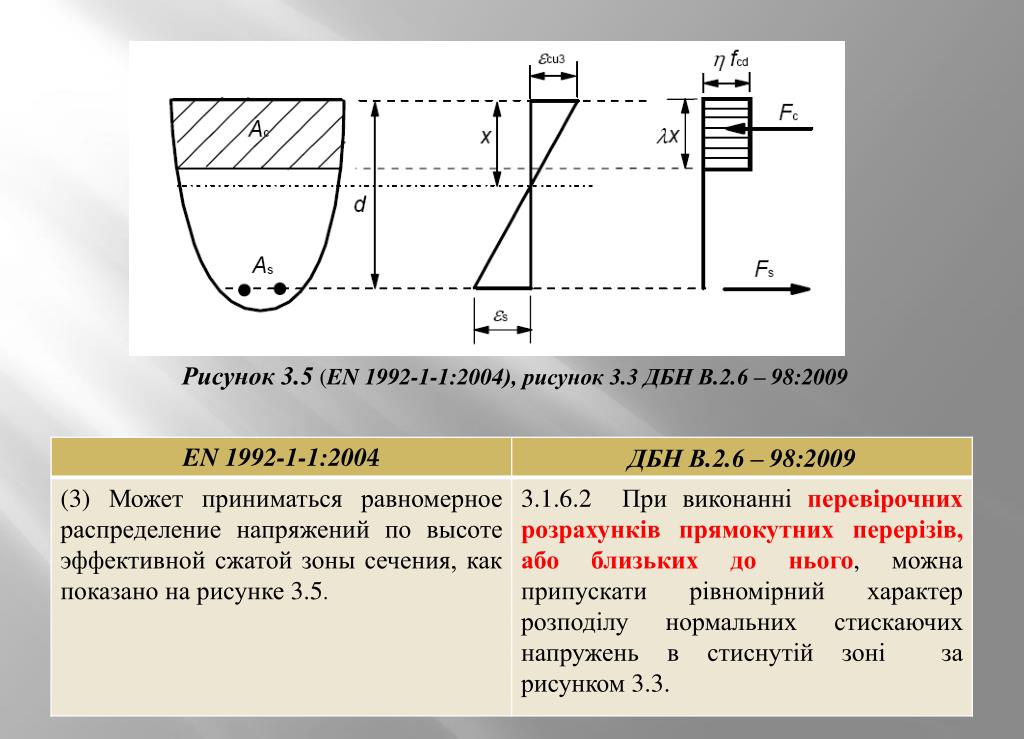

28. рисунке 3.5. Рисунок 3.5 (EN 1992-1-1:2004), рисунок 3.3 ДБН В.2.6 – 98:2009

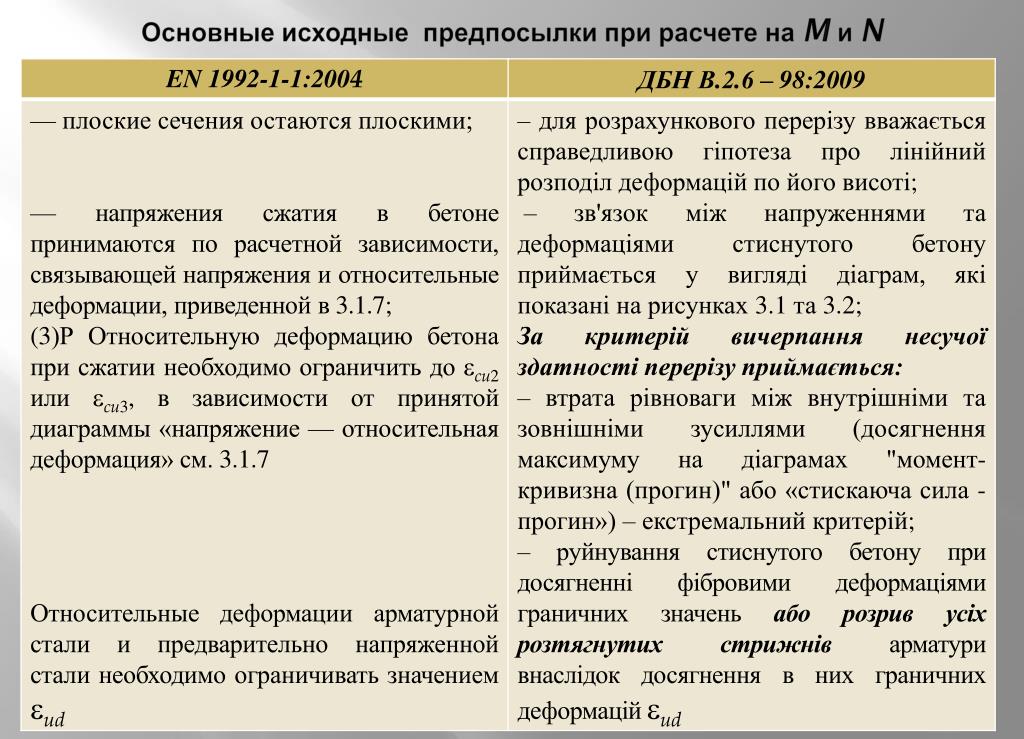

29. Основные исходные предпосылки при расчете на Mи N

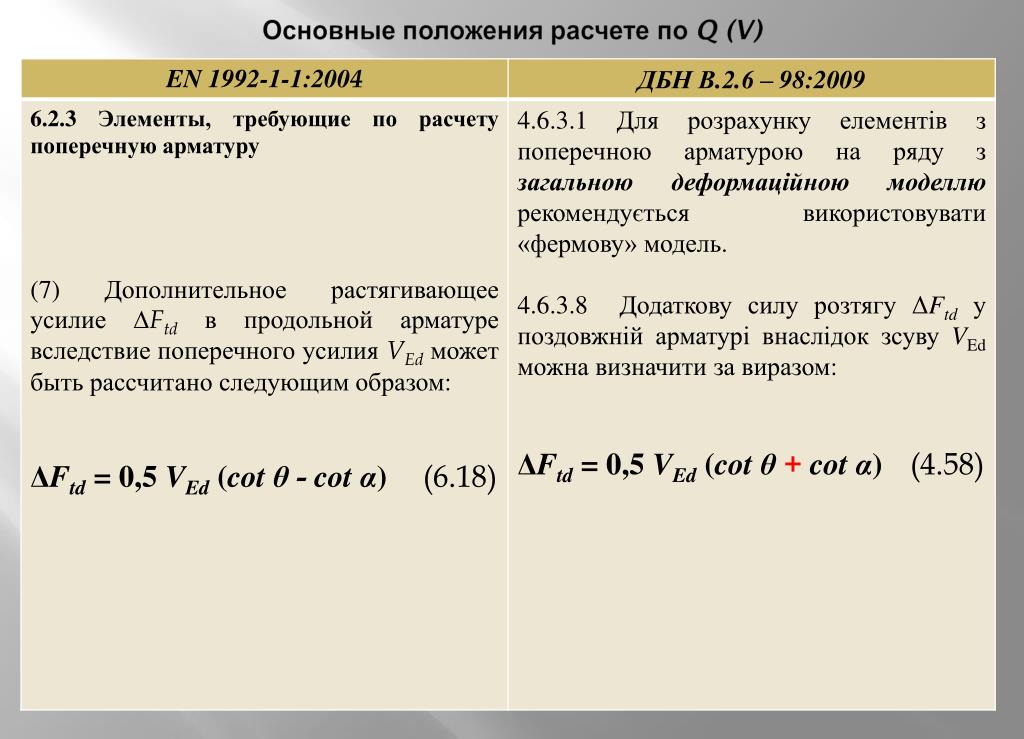

30. Основные положения расчете по Q (V)

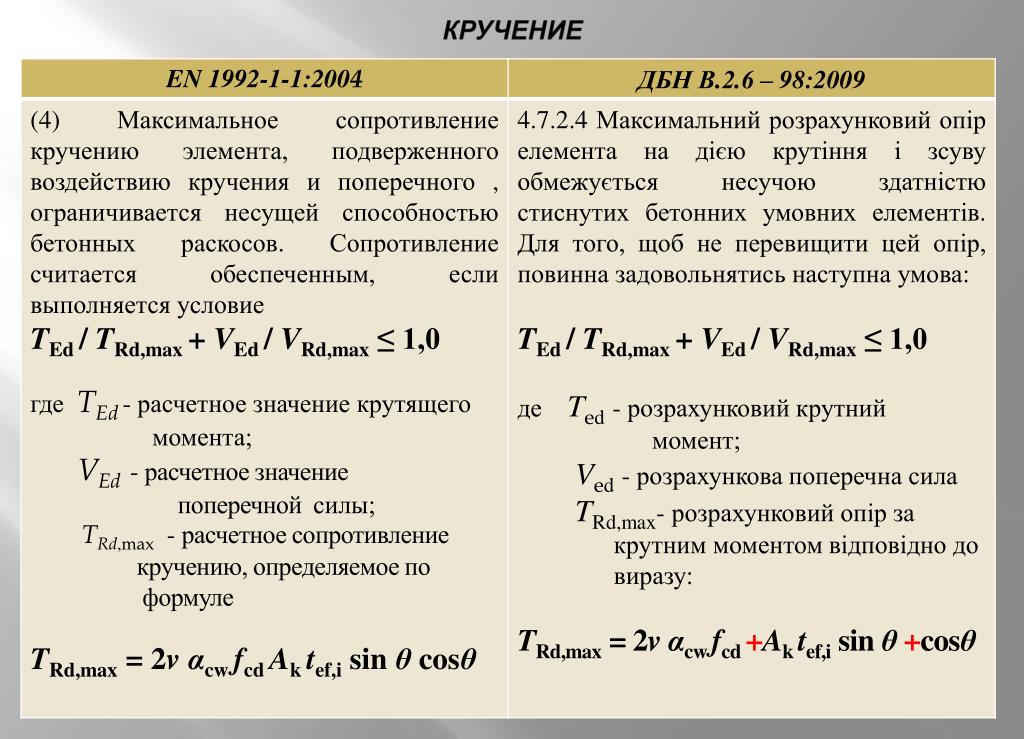

31. КРУЧЕНИЕ

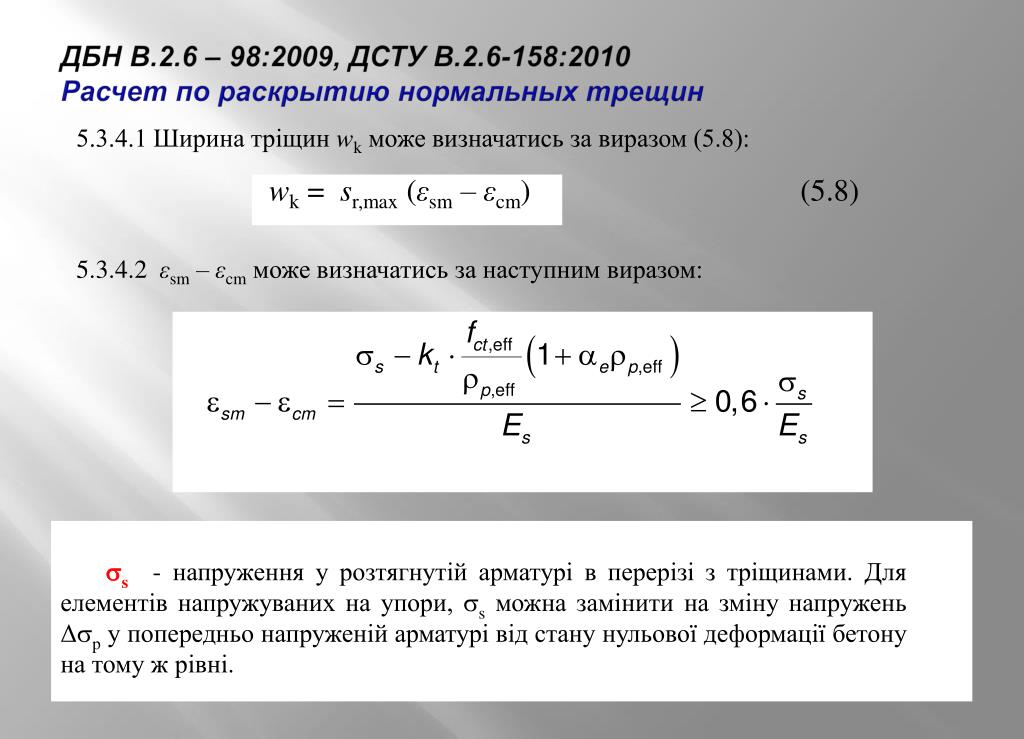

32. ДБН В.2.6 – 98:2009, ДСТУ В.2.6-158:2010Расчет по раскрытию нормальных трещин 5.3.4.1 Ширина тріщин wkможе визначатись за виразом (5.8): wk = sr,max (εsm – εcm) (5.8) 5.3.4.2 εsm – εcm може визначатись за наступним виразом: s - напруження у розтягнутій арматурі в перерізі з тріщинами. Для елементів напружуваних на упори, s можна замінити на зміну напружень Δp у попередньо напруженій арматурі від стану нульової деформації бетону на тому ж рівні.

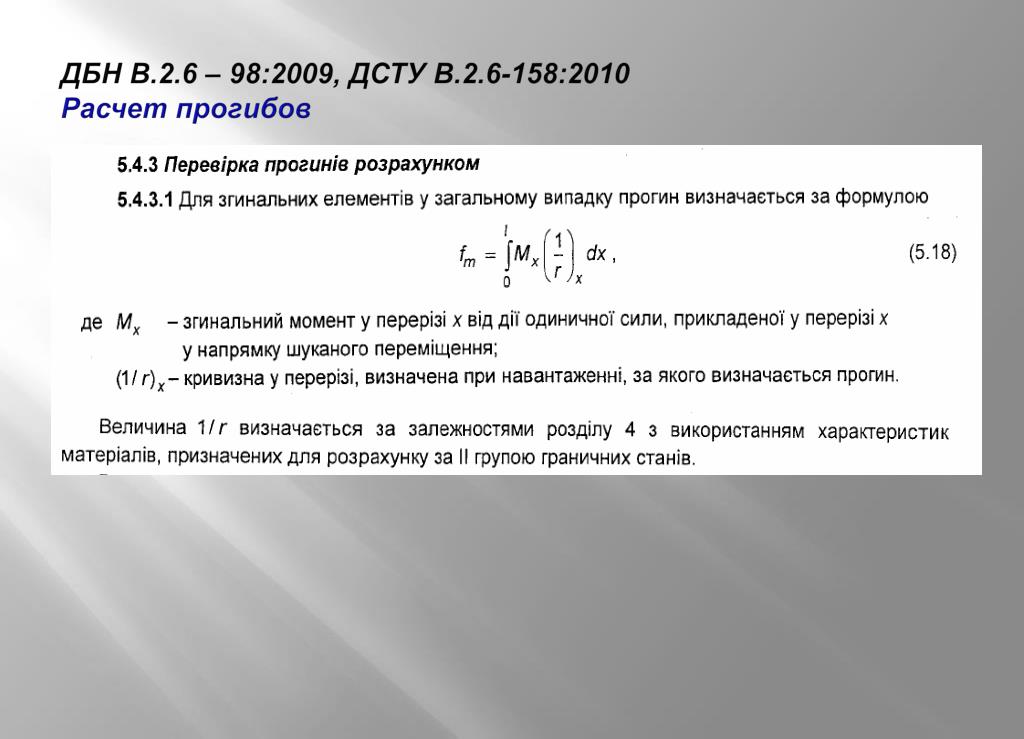

33. ДБН В.2.6 – 98:2009, ДСТУ В.2.6-158:2010Расчет прогибов

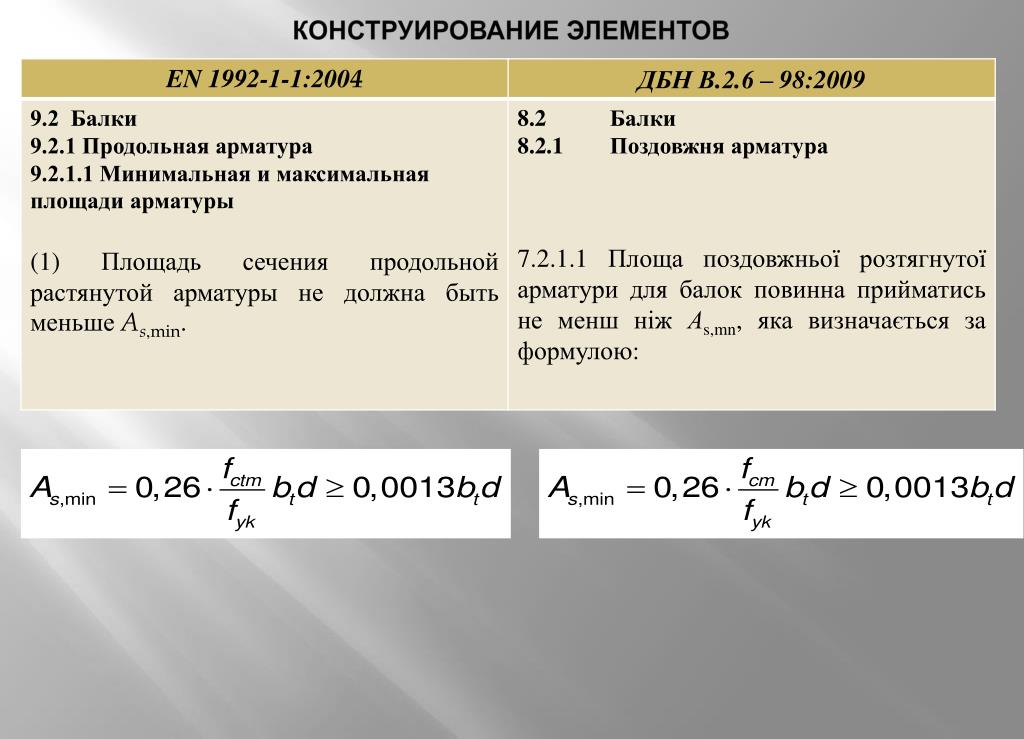

34. КОНСТРУИРОВАНИЕ ЭЛЕМЕНТОВ

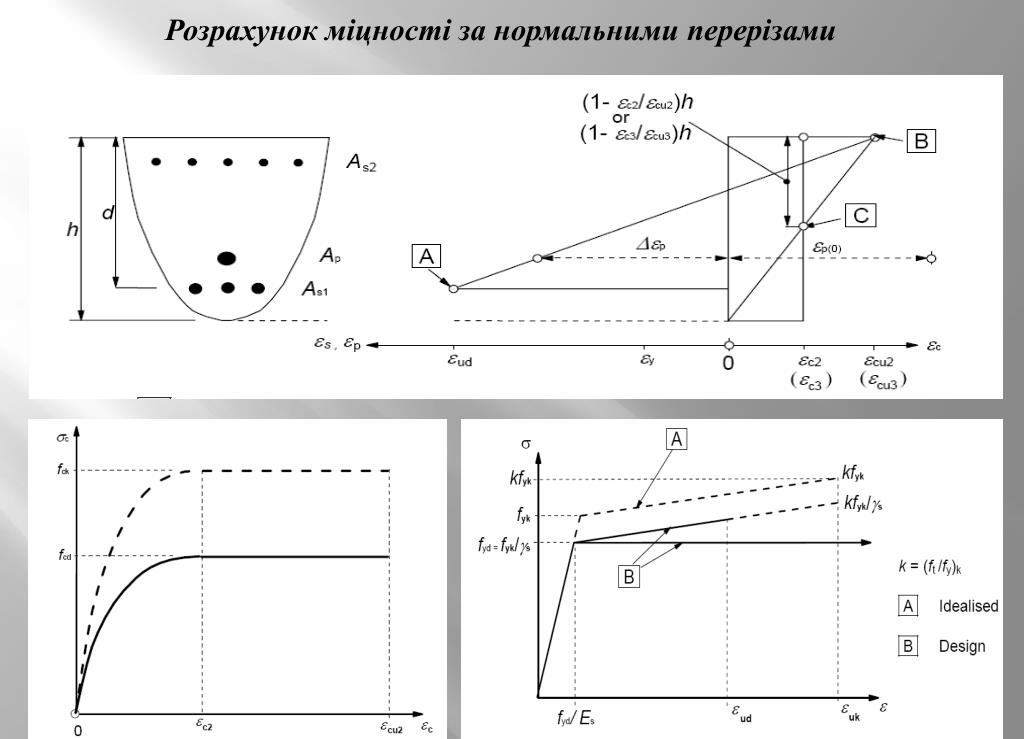

35. Розрахунок міцності за нормальними перерізами

36. Розрахунок міцності за нормальними перерізами (спрощений метод)

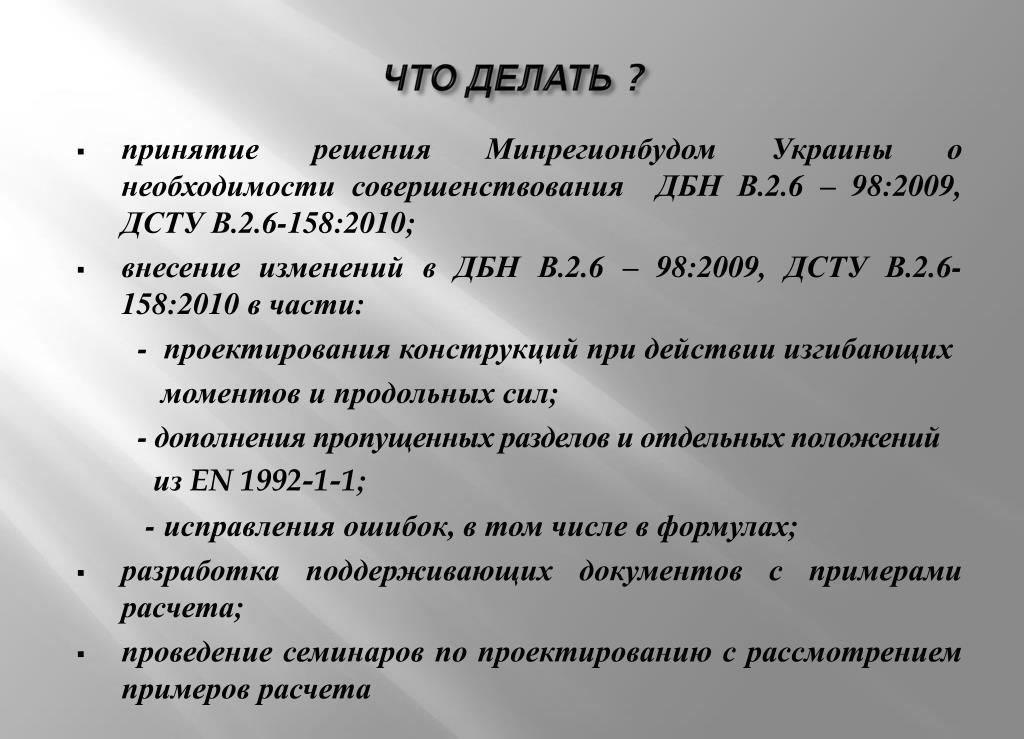

37. ЧТО ДЕЛАТЬ ? • принятие решения Минрегионбудом Украины о необходимости совершенствования ДБН В.2.6 – 98:2009, ДСТУ В.2.6-158:2010; • внесение изменений в ДБН В.2.6 – 98:2009, ДСТУ В.2.6-158:2010 в части: - проектирования конструкций при действии изгибающих моментов и продольных сил; - дополнения пропущенных разделов и отдельных положений из EN 1992-1-1; - исправления ошибок, в том числе в формулах; • разработка поддерживающих документов с примерами расчета; • проведение семинаров по проектированию с рассмотрением примеров расчета
