印刷工艺分解

印刷工艺分解. 压入开口部工艺. 转移工艺. 刮刀. 焊膏. 网板. 基板. 将焊膏转移到基板. 通过滚动将焊膏压入印刷网板开口部. 压入印刷与网板开口部的工艺. 刮刀. 移动方向. 由滚动产生的力. 焊膏的滚动. 网板. 基板. 焊膏与网板的磨檫力. 压入力的控制及其因素. Vq. 刮刀. （ 1 ）刮刀速度 [Vq]. （ 2 ）刮刀角度 [-q]. -q. 网板. 基板. 焊膏的压入力. 刮刀角度的影响. 45. 60. 80. 刮刀速度的影响. 印刷压力的最佳设定. 印压过小. 印压适当. 印压过大 刮刀变形.

heriberto-noboa
Download Presentation

印刷工艺分解

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

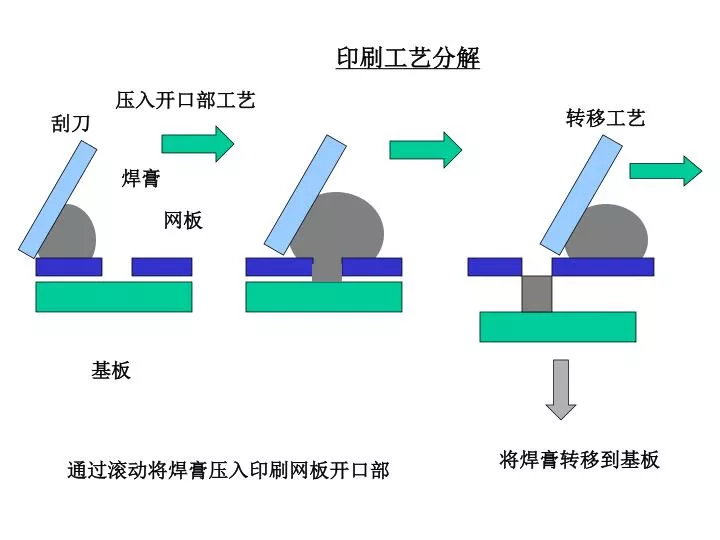

  1. 印刷工艺分解 压入开口部工艺 转移工艺 刮刀 焊膏 网板 基板 将焊膏转移到基板 通过滚动将焊膏压入印刷网板开口部

  2. 压入印刷与网板开口部的工艺 刮刀 移动方向 由滚动产生的力 焊膏的滚动 网板 基板 焊膏与网板的磨檫力

  3. 压入力的控制及其因素 Vq 刮刀 （1）刮刀速度[Vq] （2）刮刀角度[-q] -q 网板 基板 焊膏的压入力

  4. 刮刀角度的影响 45 60 80

  5. 刮刀速度的影响

  6. 印刷压力的最佳设定 印压过小 印压适当 印压过大 刮刀变形 产生压力 间隙 印压=产生压力 印压>产生压力 印压<产生压力

  7. 将焊膏转移到基板焊点的工艺 与网板壁面的磨檫力 基本下降速度 （Vd） 与焊接面的粘着力 0.5—3.0mm/s 基本要求条件 与焊点面的粘着力>与网板壁面的磨檫力 对网板的要求条件 减少与网板壁面的磨檫 变更开口部的形状 网板断面形状

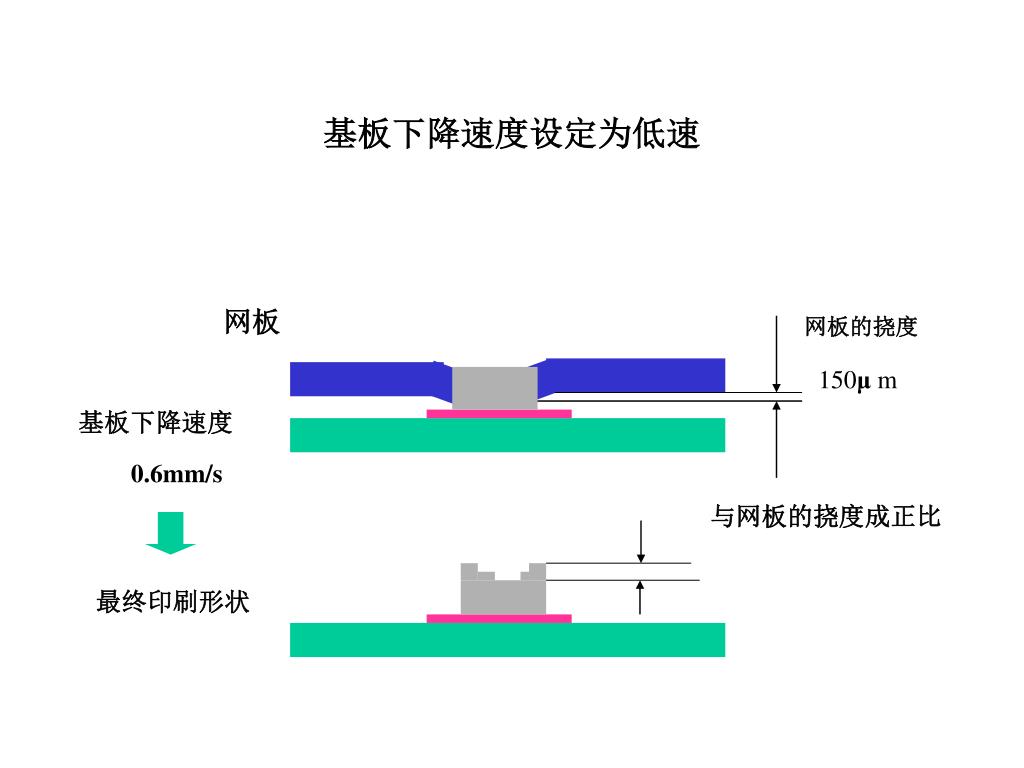

  8. 基板下降速度设定为低速 网板 网板的挠度 150μ m 基板下降速度 0.6mm/s 与网板的挠度成正比 最终印刷形状

  9. 焊膏的搭桥 刮刀移动方向 刮刀 间隙 网板 基板

  10. 印刷形状歪斜 刮刀进入开口部, 刮取焊膏 刮刀移动方向 现象 原因

  11. 印刷网板上残留焊膏 刮刀移动方向 间隙 网板 基板

  12. 网板开口部内残留焊膏 网板开口部内残留有焊膏 网板 基板下降 最终印刷形状
