航海模型项目简介

航海模型项目简介. 航海模型是具有科技性的体育运动项目，通过研究制作、在水上操纵各种模型，学习航海科学知识。航海模型在我国已开展四十余年，受到广大群众，特别是青少年的喜爱。 　　我国开展的航海模型项目有:仿真模型、动力艇模型、帆船模型和表演模型等。仿真模型包括 C1、C2、C3、C4、C5 等级别，要求按照一定比例建造，在外型、颜色上仿照现有的或者历史上曾经有过的海洋和内河交通工具，或这些交通工具的一部分的模型；以及用模型来展示码头、船坞，船舶的航行状态等。. 航海模型项目简介.

herbst
Download Presentation

航海模型项目简介

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

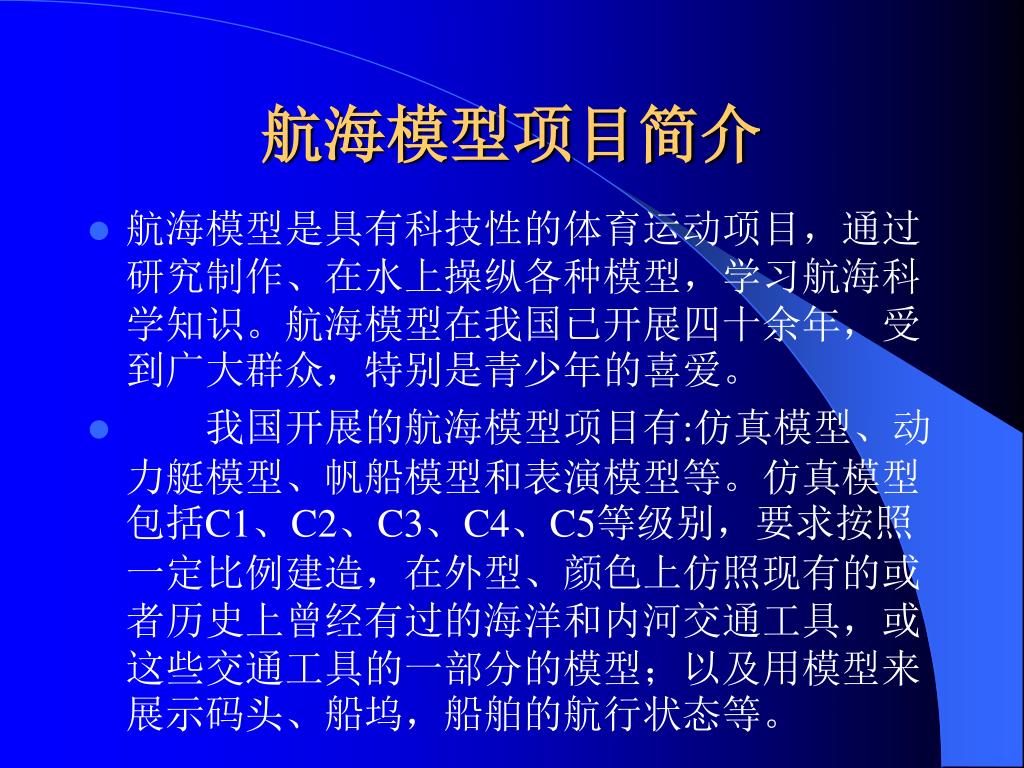

  1. 航海模型项目简介 • 航海模型是具有科技性的体育运动项目，通过研究制作、在水上操纵各种模型，学习航海科学知识。航海模型在我国已开展四十余年，受到广大群众，特别是青少年的喜爱。 • 　　我国开展的航海模型项目有:仿真模型、动力艇模型、帆船模型和表演模型等。仿真模型包括C1、C2、C3、C4、C5等级别，要求按照一定比例建造，在外型、颜色上仿照现有的或者历史上曾经有过的海洋和内河交通工具，或这些交通工具的一部分的模型；以及用模型来展示码头、船坞，船舶的航行状态等。

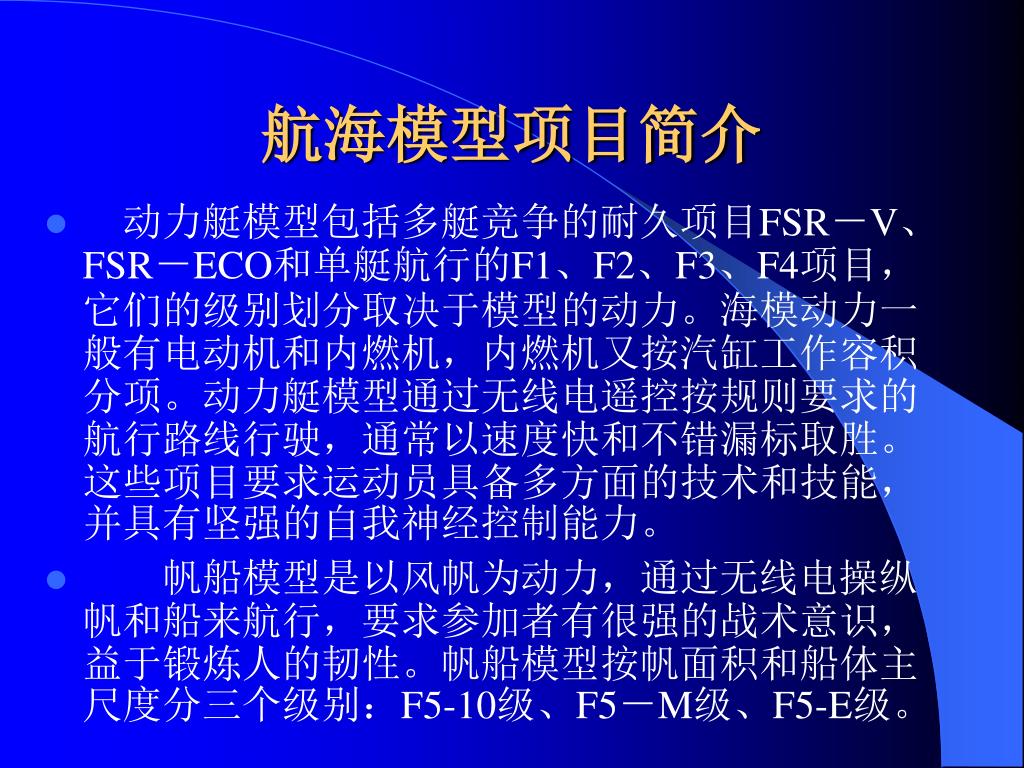

  2. 航海模型项目简介 • 　动力艇模型包括多艇竞争的耐久项目FSR－V、FSR－ECO和单艇航行的F1、F2、F3、F4项目，它们的级别划分取决于模型的动力。海模动力一般有电动机和内燃机，内燃机又按汽缸工作容积分项。动力艇模型通过无线电遥控按规则要求的航行路线行驶，通常以速度快和不错漏标取胜。这些项目要求运动员具备多方面的技术和技能，并具有坚强的自我神经控制能力。 • 　　帆船模型是以风帆为动力，通过无线电操纵帆和船来航行，要求参加者有很强的战术意识，益于锻炼人的韧性。帆船模型按帆面积和船体主尺度分三个级别：F5-10级、F5－M级、F5-E级。

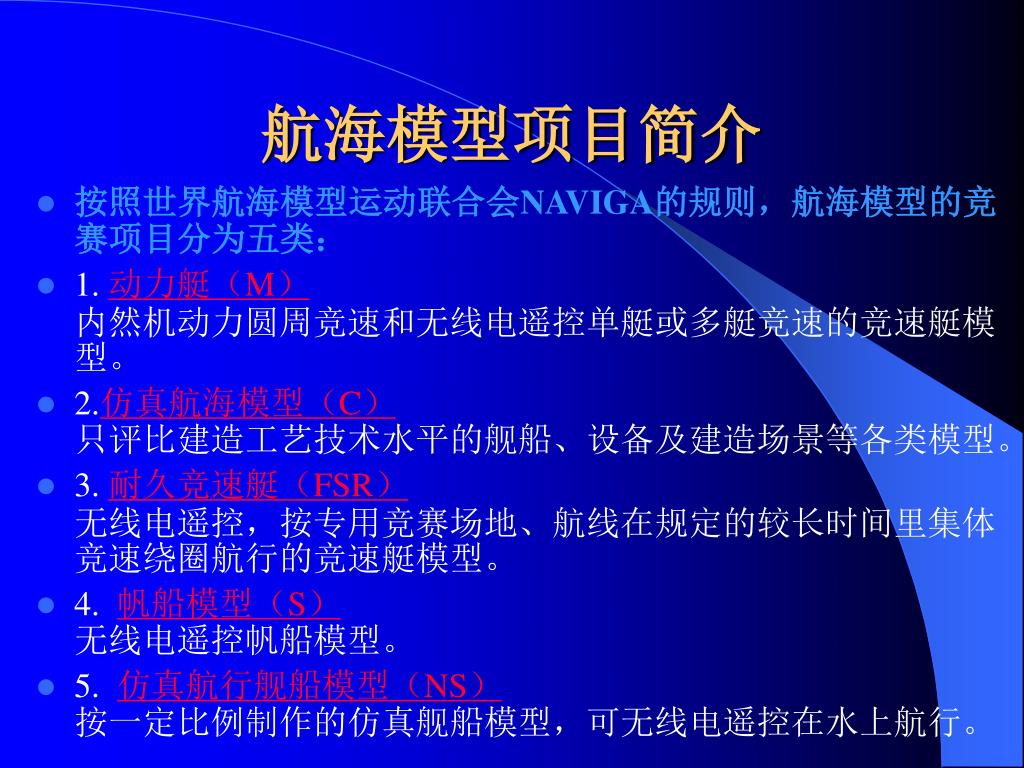

  3. 航海模型项目简介 • 按照世界航海模型运动联合会NAVIGA的规则，航海模型的竞赛项目分为五类： • 1. 动力艇（M）内然机动力圆周竞速和无线电遥控单艇或多艇竞速的竞速艇模型。 • 2.仿真航海模型（C）只评比建造工艺技术水平的舰船、设备及建造场景等各类模型。 • 3. 耐久竞速艇（FSR）无线电遥控，按专用竞赛场地、航线在规定的较长时间里集体竞速绕圈航行的竞速艇模型。 • 4.  帆船模型（S）无线电遥控帆船模型。 • 5.  仿真航行舰船模型（NS）按一定比例制作的仿真舰船模型，可无线电遥控在水上航行。

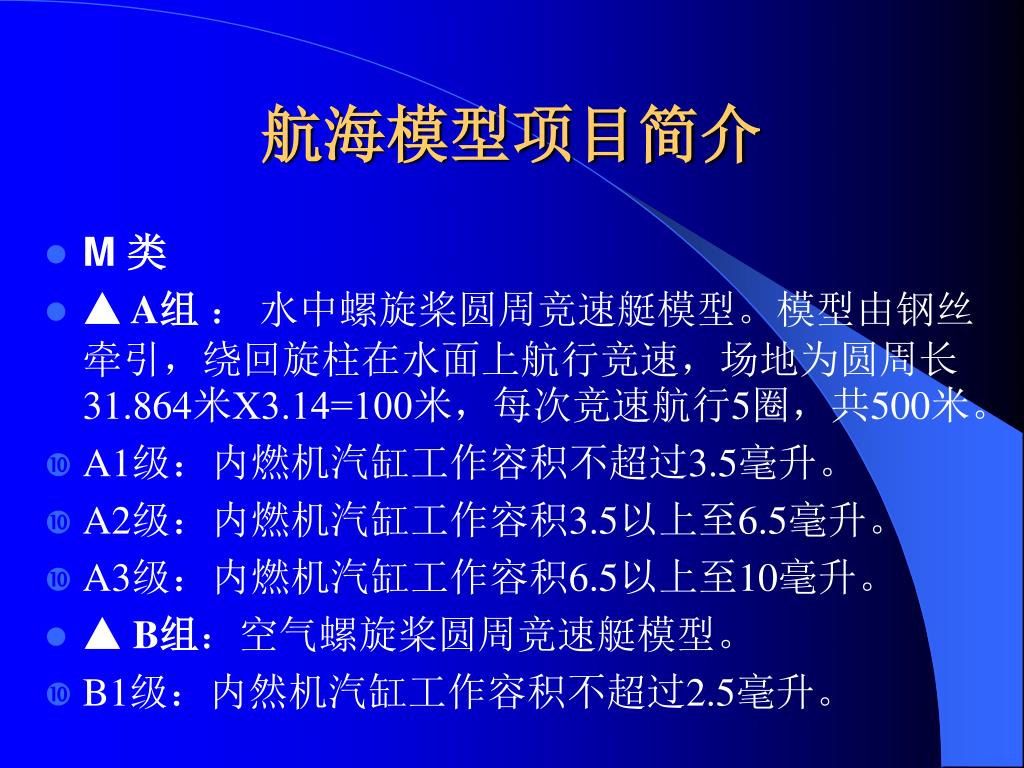

  4. 航海模型项目简介 • M 类 • ▲ A组 ： 水中螺旋桨圆周竞速艇模型。模型由钢丝牵引，绕回旋柱在水面上航行竞速，场地为圆周长31.864米Χ3.14=100米，每次竞速航行5圈，共500米。 • A1级：内燃机汽缸工作容积不超过3.5毫升。 • A2级：内燃机汽缸工作容积3.5以上至6.5毫升。 • A3级：内燃机汽缸工作容积6.5以上至10毫升。 • ▲ B组：空气螺旋桨圆周竞速艇模型。 • B1级：内然机汽缸工作容积不超过2.5毫升。

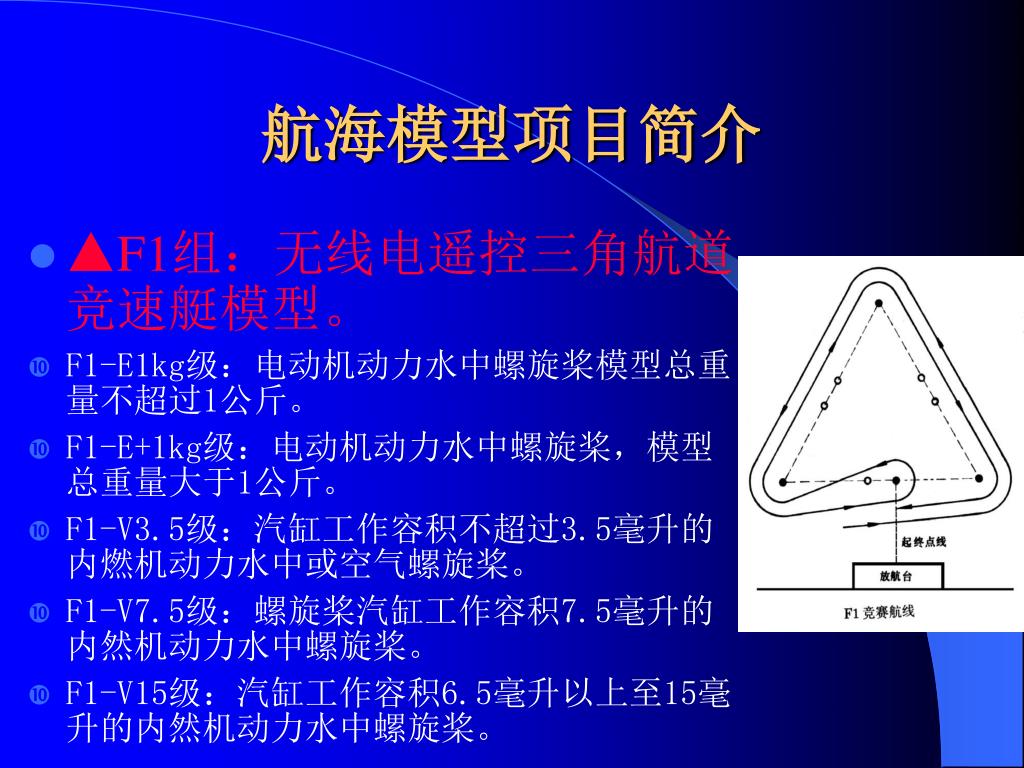

  5. 航海模型项目简介 • ▲F1组：无线电遥控三角航道竞速艇模型。 • F1-E1kg级：电动机动力水中螺旋桨模型总重量不超过1公斤。 • F1-E+1kg级：电动机动力水中螺旋桨，模型总重量大于1公斤。 • F1-V3.5级：汽缸工作容积不超过3.5毫升的内燃机动力水中或空气螺旋桨。 • F1-V7.5级：螺旋桨汽缸工作容积7.5毫升的内然机动力水中螺旋桨。 • F1-V15级：汽缸工作容积6.5毫升以上至15毫升的内然机动力水中螺旋桨。

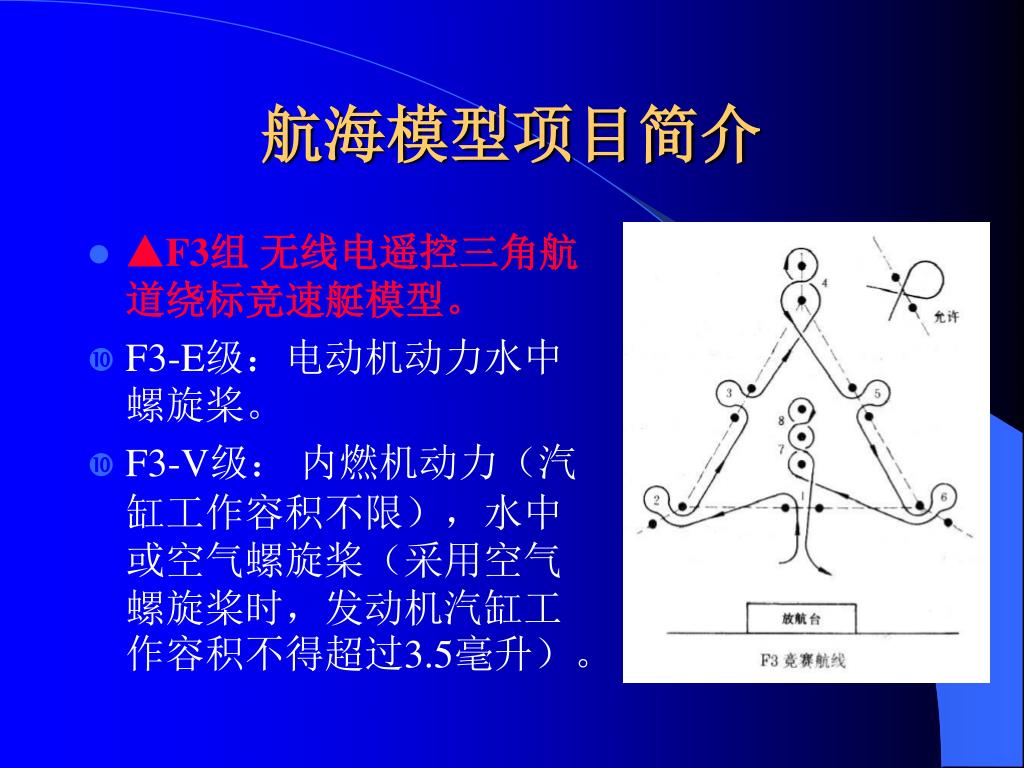

  6. 航海模型项目简介 • ▲F3组 无线电遥控三角航道绕标竞速艇模型。 • F3-E级：电动机动力水中螺旋桨。 • F3-V级： 内燃机动力（汽缸工作容积不限），水中或空气螺旋桨（采用空气螺旋桨时，发动机汽缸工作容积不得超过3.5毫升）。

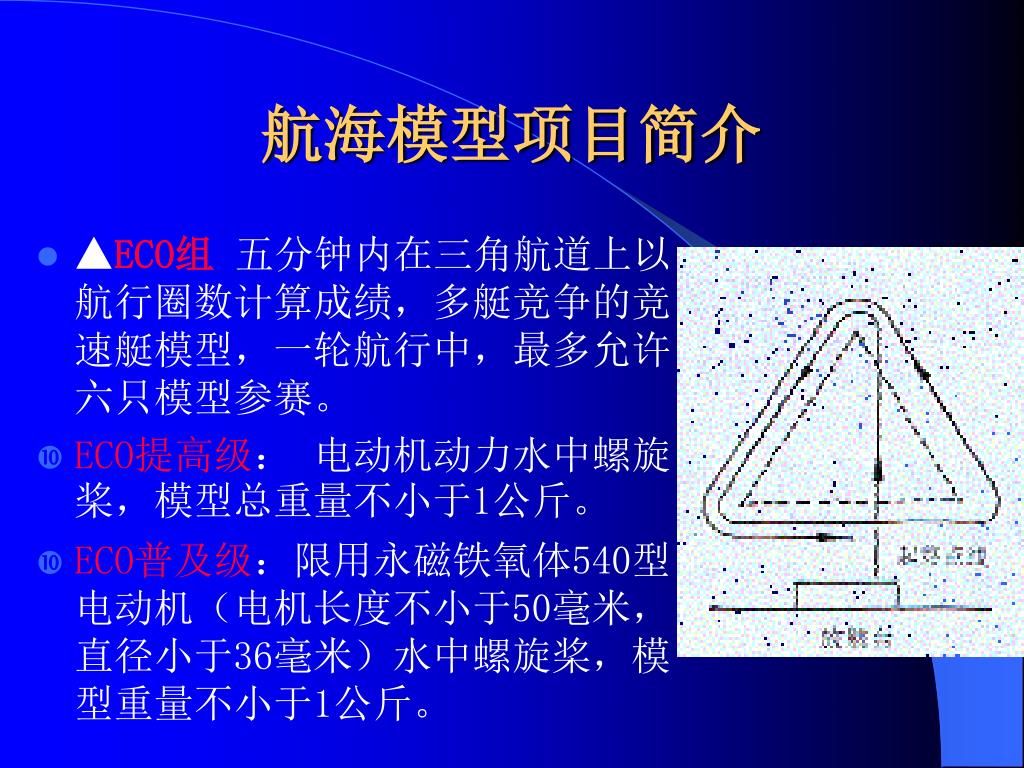

  7. 航海模型项目简介 • ▲ECO组 五分钟内在三角航道上以航行圈数计算成绩，多艇竞争的竞速艇模型，一轮航行中，最多允许六只模型参赛。 • ECO提高级： 电动机动力水中螺旋桨，模型总重量不小于1公斤。 • ECO普及级：限用永磁铁氧体540型电动机（电机长度不小于50毫米，直径小于36毫米）水中螺旋桨，模型重量不小于1公斤。

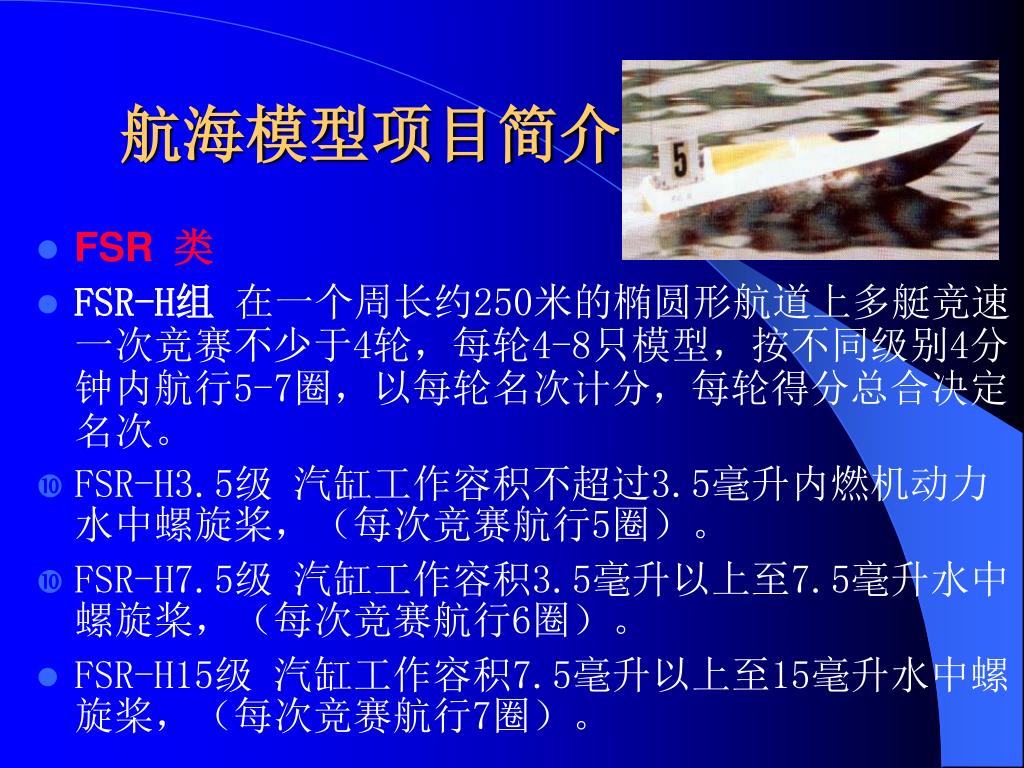

  8. 航海模型项目简介 • FSR类 • FSR-H组 在一个周长约250米的椭圆形航道上多艇竞速一次竞赛不少于4轮，每轮4-8只模型，按不同级别4分钟内航行5-7圈，以每轮名次计分，每轮得分总合决定名次。 • FSR-H3.5级 汽缸工作容积不超过3.5毫升内燃机动力水中螺旋桨，（每次竞赛航行5圈）。 • FSR-H7.5级 汽缸工作容积3.5毫升以上至7.5毫升水中螺旋桨，（每次竞赛航行6圈）。 • FSR-H15级 汽缸工作容积7.5毫升以上至15毫升水中螺旋桨，（每次竞赛航行7圈）。

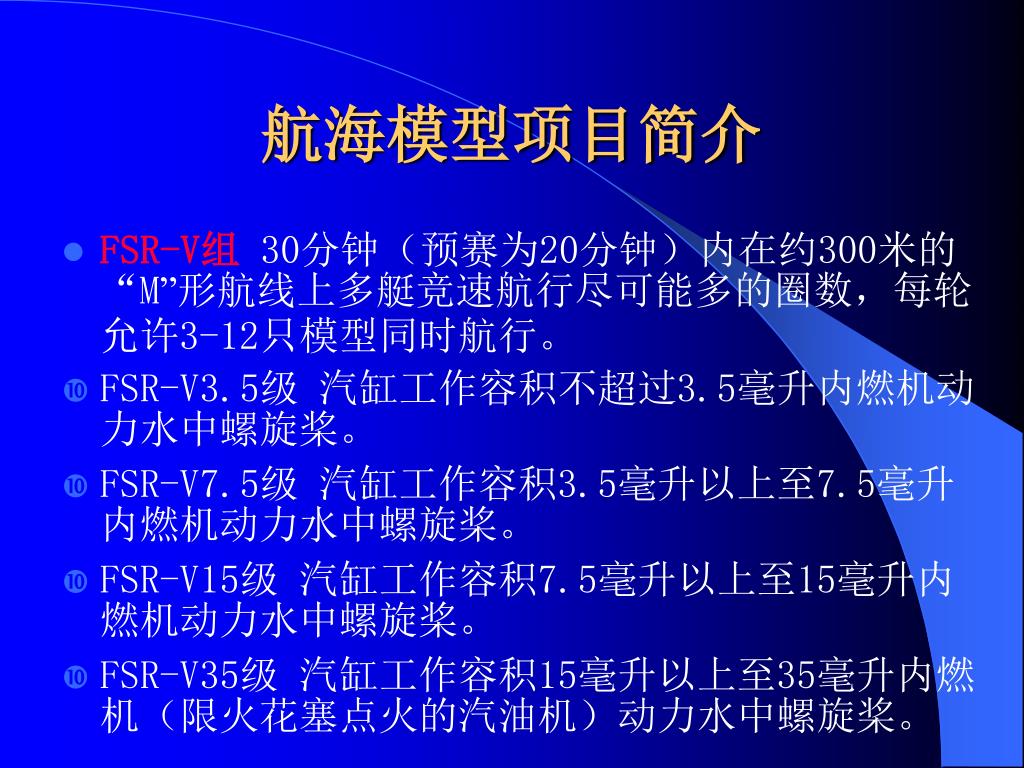

  9. 航海模型项目简介 • FSR-V组30分钟（预赛为20分钟）内在约300米的“M”形航线上多艇竞速航行尽可能多的圈数，每轮允许3-12只模型同时航行。 • FSR-V3.5级 汽缸工作容积不超过3.5毫升内燃机动力水中螺旋桨。 • FSR-V7.5级 汽缸工作容积3.5毫升以上至7.5毫升内燃机动力水中螺旋桨。 • FSR-V15级 汽缸工作容积7.5毫升以上至15毫升内燃机动力水中螺旋桨。 • FSR-V35级 汽缸工作容积15毫升以上至35毫升内燃机（限火花塞点火的汽油机）动力水中螺旋桨。

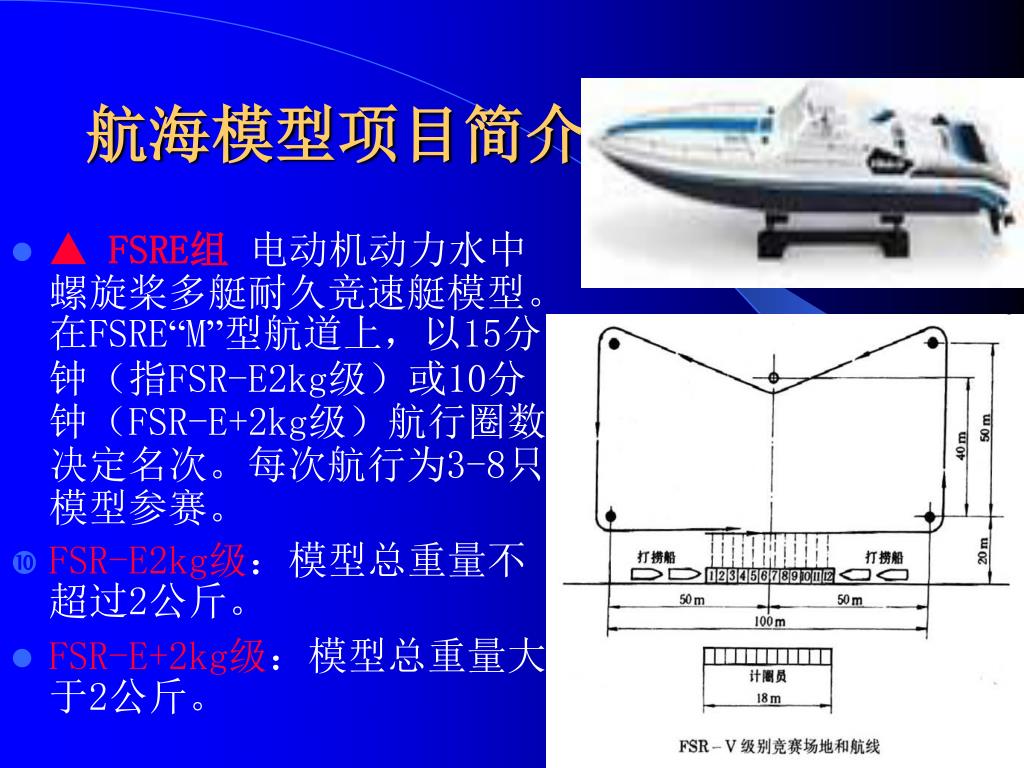

  10. 航海模型项目简介 • ▲ FSRE组 电动机动力水中螺旋桨多艇耐久竞速艇模型。在FSRE“M”型航道上，以15分钟（指FSR-E2kg级）或10分钟（FSR-E+2kg级）航行圈数决定名次。每次航行为3-8只模型参赛。 • FSR-E2kg级：模型总重量不超过2公斤。 • FSR-E+2kg级：模型总重量大于2公斤。

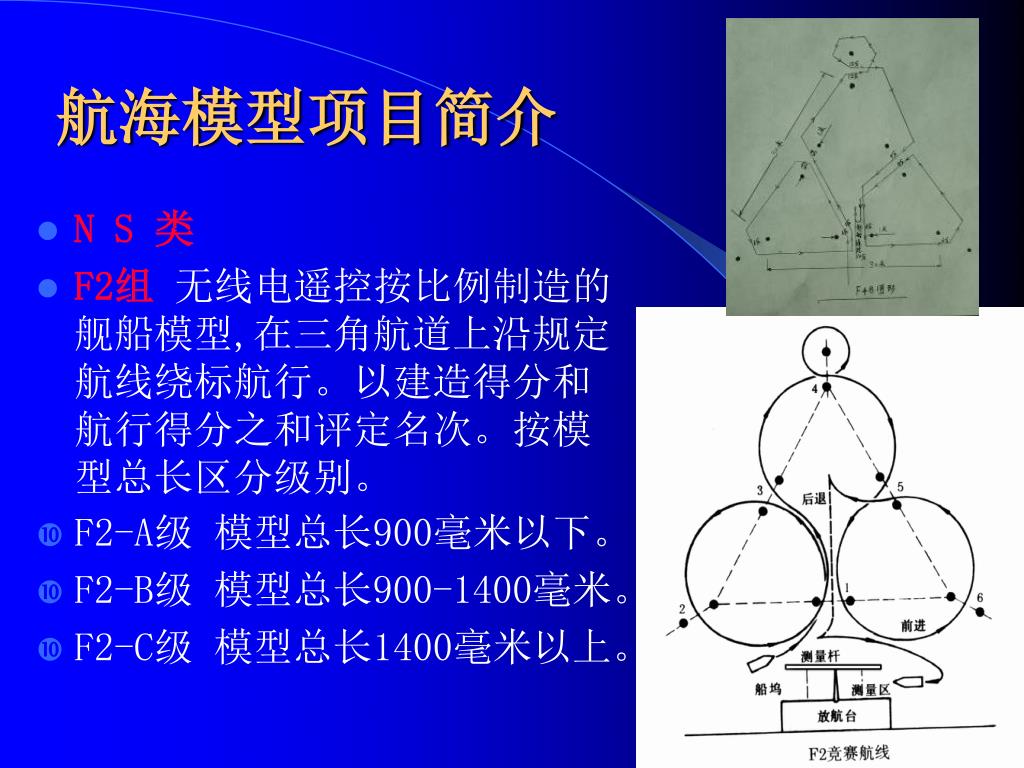

  11. 航海模型项目简介 • N S 类 • F2组 无线电遥控按比例制造的舰船模型,在三角航道上沿规定航线绕标航行。以建造得分和航行得分之和评定名次。按模型总长区分级别。 • F2-A级 模型总长900毫米以下。 • F2-B级 模型总长900-1400毫米。 • F2-C级 模型总长1400毫米以上。

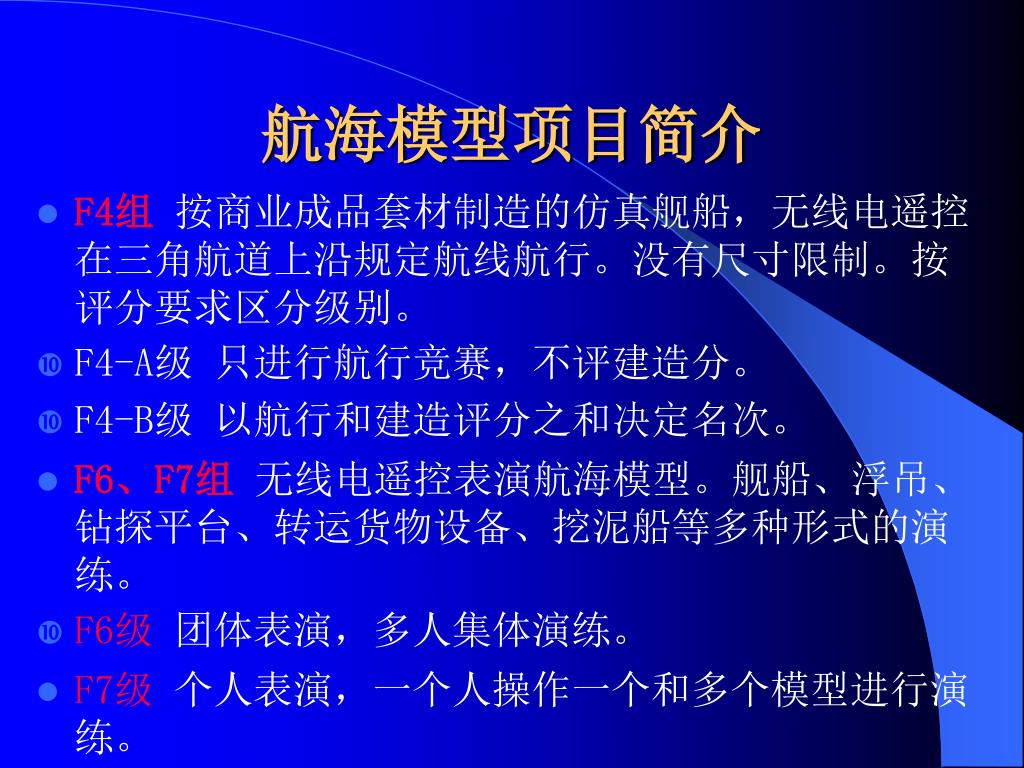

  12. 航海模型项目简介 • F4组 按商业成品套材制造的仿真舰船，无线电遥控在三角航道上沿规定航线航行。没有尺寸限制。按评分要求区分级别。 • F4-A级 只进行航行竞赛，不评建造分。 • F4-B级 以航行和建造评分之和决定名次。 • F6、F7组 无线电遥控表演航海模型。舰船、浮吊、钻探平台、转运货物设备、挖泥船等多种形式的演练。 • F6级 团体表演，多人集体演练。 • F7级 个人表演，一个人操作一个和多个模型进行演练。

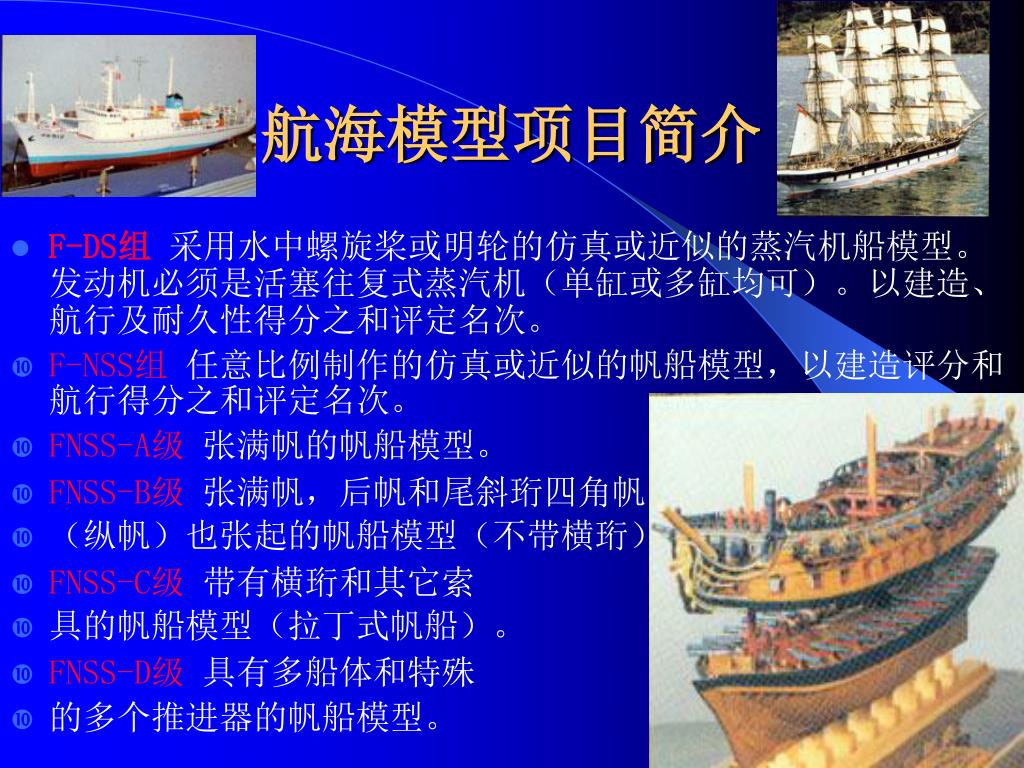

  13. 航海模型项目简介 • F-DS组 采用水中螺旋桨或明轮的仿真或近似的蒸汽机船模型。发动机必须是活塞往复式蒸汽机（单缸或多缸均可）。以建造、航行及耐久性得分之和评定名次。 • F-NSS组 任意比例制作的仿真或近似的帆船模型，以建造评分和航行得分之和评定名次。 • FNSS-A级 张满帆的帆船模型。 • FNSS-B级 张满帆，后帆和尾斜珩四角帆 • （纵帆）也张起的帆船模型（不带横珩）。 • FNSS-C级 带有横珩和其它索 • 具的帆船模型（拉丁式帆船）。 • FNSS-D级 具有多船体和特殊 • 的多个推进器的帆船模型。

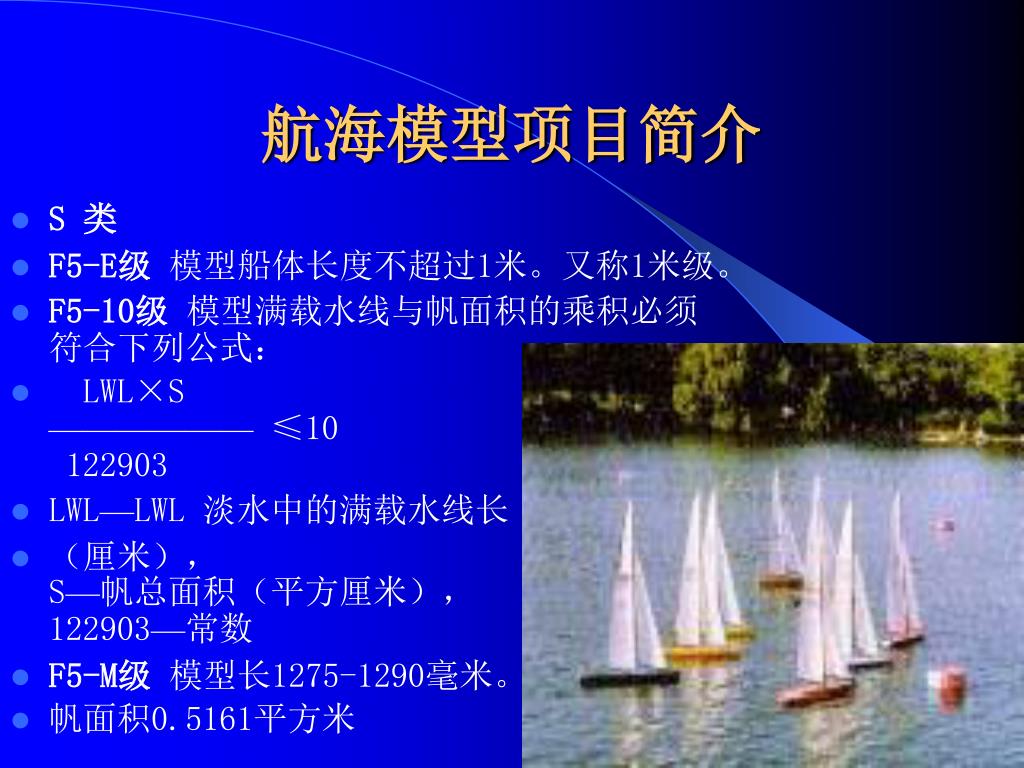

  14. 航海模型项目简介 • S 类 • F5-E级 模型船体长度不超过1米。又称1米级。 • F5-10级 模型满载水线与帆面积的乘积必须符合下列公式： • LWL×S—————— ≤10122903 • LWL—LWL 淡水中的满载水线长 • （厘米），S—帆总面积（平方厘米），122903—常数 • F5-M级 模型长1275-1290毫米。 • 帆面积0.5161平方米
