  1. TSI2000 VTL 백업시스템 소개 자료 ㈜삼부시스템

  2. 목 차 1. 회사 소개 2. VTL 개요 3. VTL 구성방안 4. 삼부 VTL 제품소개 5. VTL 비교 자료 6. TSI2000 VTL 구축 현황

  3. 1. 회사 소개 • 회 사 명 : ㈜삼부시스템 • 설 립 년 : 1985년 • 사업 분야 : 시스템 통합, 컨설팅, 하드웨어, 소프트웨어개발및 공급 • 공급 제품 : VTL, InfiniBand, 10Gb/40Gb Ethernet Switch/Crad, Storage, SAN, SMP 가상화 솔루션, L4~L7 Switch, SSD(Solid State Disk), SAN File 공유 • 홈페이지 : www.samboo.co.kr 삼부VTL

  4. 2.VTL 개요

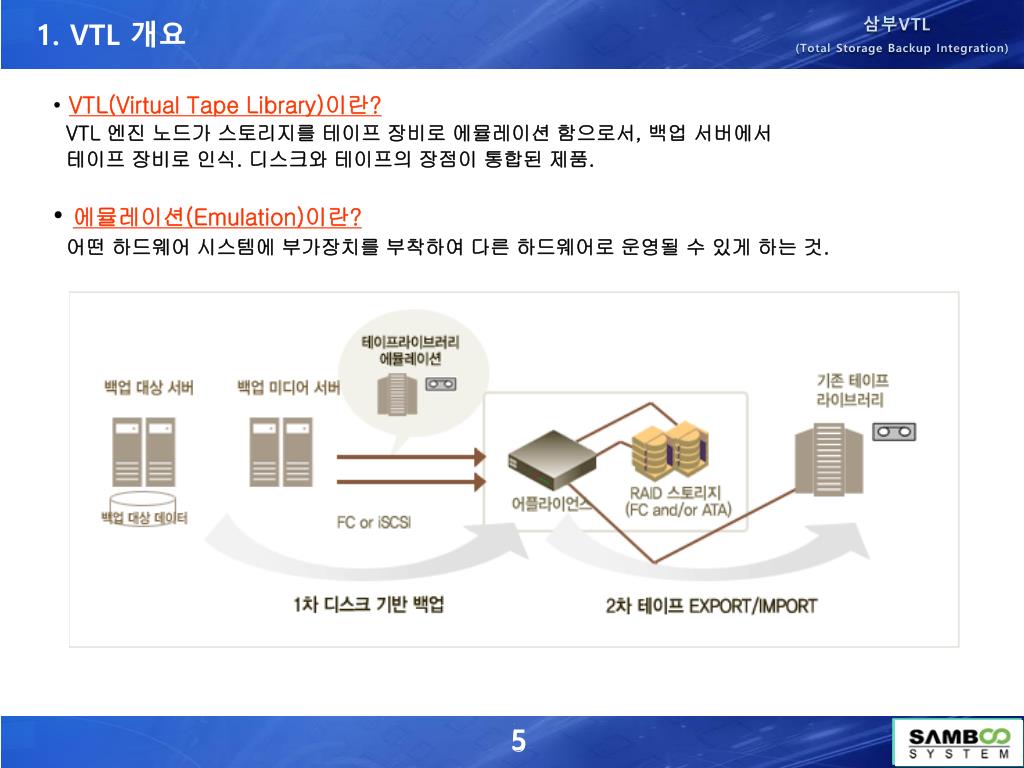

  5. 1. VTL 개요 • VTL(Virtual Tape Library)이란? • VTL 엔진 노드가 스토리지를 테이프 장비로 에뮬레이션 함으로서, 백업 서버에서 • 테이프 장비로 인식. 디스크와 테이프의 장점이 통합된 제품. • 에뮬레이션(Emulation)이란? • 어떤 하드웨어 시스템에 부가장치를 부착하여 다른 하드웨어로 운영될 수 있게 하는 것.

  6. SAN 2. VTL 개요 고객 대상서버 에뮬레이션된 테이프 물리적 테이프 VTL엔진과 직접 연결 (FC/SCSI) 테이프백업장비 VTL • 테이프 장치(Library, Drive, Media)로 인식 • VTL Appliance를 이용하여 스토리지에 Emulation된 Library 생성 • 기존 백업 운영시스템과 완전한 호환성

  7. 64% 54% 37% VTL 36% 31% 36% 3. VTL 도입목적 백업 윈도우 감소 (고성능) 백업 및 복구 성공률 향상(고가용성, 안정성) 복구시간 목표 부합(고성능) 여러개의 백업카피지원(테이프 라이브러리 지원) 용량관리 및 확장 적합(편이성/확장성) 개별 파일 복구 요구에 적합(랜덤 액세스)

  8. 3.VTL 구성방안

  9. SAN 1. SAN 백업 에뮬레이션된 테이프 물리적 테이프 2/4/8Gbps FC • 1차 백업장비로 고속의 VTL 장비 사용 • 테이프장비는 2차 백업 (COPY)용으로 사용 • 계층적 백업 시스템 구축 VTL

  10. 2. ISCSI 백업 에뮬레이션된 테이프 물리적 테이프 ISCSI Ethernet Switch ISCSI • 1차 백업장비로 고속의 VTL 장비 사용 • 테이프장비는 2차 백업 (COPY)용으로 사용 • 계층적 백업 시스템 구축 VTL

  11. 3. Direct Vaulting(소산) 방법 Local / Remote Site 1차 데이터 백업 Physical Tape Library(1) 2차 데이터 백업 VTL Physical Tape Library(2)

  12. 4. 원격지 백업(Disaster Recovery) 방법 Local Center Remote Center 2/4 Gbps FC Channel Physical Tape Library(1) VTL iSCSI Channel VTL

  13. a a a a a a a a a a a b b b b b b b b b b b c c c c c c c c c c c 5. 비중복(De-duplication) 방법 중복된 백업 데이터 제거 25 ~ 50:1의 비중복 성능 백업 전/후 정책 지원 서비스 향상 Front-End 백업 전/후 비 중복 Back-End VTL De-duplication VTL

  14. 4. 삼부 VTL 제품 소개

  15. 1. TSI2000 모델 종류 삼부시스템 제품으로 고성능, 고 안정성을 제공하는 통합 가상 백업 VTL 제품. 제품군은SMB용과 Enterprise 으로 분류되며, 고객 요구에 의한 유연한 구성 가능 TSI2000-S2 TSI2000-S1 Enterprise Class SMBClass

  16. 2. TSI2000 모델 비교

  17. 3. TSI2000 특징 시스템소개 • 삼부 VTL은 FC/SATA RAID스토리지를 테이프 라이브러리로 인식하는 가상화 기술 • 하나의 시스템으로 최대 36TB/h의 업계 최고 성능과 최대 1.2PB 용량 확장가능한 제품 • 고성능, 고안정성 백업과 복구를 실현하는 완벽한 엔터프라이즈 백업 솔루션. 특 징 대상 서버에 가상화된 테이프 드라이브를 대상 서버에 물리적으로 직접 연결 신속한 백업/복구가 가능하도록 지원한다. TSI2000-S2 B그룹 TSI2000-S1 A그룹

  18. 3. TSI2000 특징 - 통합 데이터 보호와 계층적인 테이프 통합 제공. - 향상된 가상화, 확장성, 관리성을 제공하여 신속한 백업과 복구가 가능하도록 유연한 구성. Backup Servers Backup Servers SAN 가상라이브러리, 가상 드라이브, 미디어, 볼륨 생성 Front-end 디스크에서 테이프 장비로 데이터 Copy시 신속함을 제공 VTL Back-end SCSI or ACSLS-controlled Libraries을 관리하는 기능 De-Dup or MAID VTL 물리적 테이프 라이브러리

  19. 3. TSI2000 특징 Grid Engine 백업 / 복구 성능의 향상을 위하여 멀티 노드(가상화 서버)를 이용하도록 지원하며, 백업 서버는 하나의 가상화된 라이브러리를 이용하여 관리하여 운영의 편리성을 제공 받을 수 있다.

  20. 3. TSI2000 특징 ARO (Advanced Clustered Option)– HA 기능 VTL node(가상화 서버) 를 이중화 구성하여 Primary node 가 이상이 생겼을 경우 Standby 상태였던 Secondary node 가 활성화 되어 Primary node 를 대체함으로써 Active-Standby 방식으로 VTL node 의 고가용성 (High Availability)을 제공합니다. Secondary node Primary node Secondary node Primary node Ethernet Ethernet 설정정보 공유 및 상태 체크 Active Standby Active Failed 2/4Gbps FC channel 2/4Gbps FC channel 2/4Gbps FC channel 2/4Gbps FC channel Primary node 이상 발생 VTL Storage VTL Storage Primarynode 와 Secondary node 에 동일한 볼륨 제공

  21. 3. TSI2000 특징 관리 Web • - 웹 기반 툴을 이용하여 전체적인 가상화, 리포팅, 현황 분석 제공. • 다양한 가상화 라이브러리, 드라이브, 미디어 생성을 제공하므로, 특정 서버와 고객의 요구 사항에 • 맞추어 구성 가능.

  22. TSI2000 VTL TSI2000 VTL 3. TSI2000 특징 원격지 소산 - 로컬 센터의 데이터를 1차 삼부 VTL를 이용하여 백업 수행. - 데이터 보호를 위하여 2차 삼부 VTL에 자동으로 VTL간 데이터 소산 제공.

  23. HWC (하드웨어 압축보드) 3. TSI2000 특징 하드웨어 압축 • 압축보드 사용시 디스크 저장 공간 2배 확장 효과 (2:1~3:1) • 압축전과 압축 후 백업 성능 저하 없음 • 현재 압축보드 없이 소프트웨어 압축이 지원되나 속도 저하가 동반되므로 권장사항 아님.

  24. 5. VTL 비교자료

  25. 1. VTL vsTape Drive 비교

  26. 2. 타사 VTL 비교

  27. 2. 타사 VTL 비교

  28. 6. TSI2000 VTL 구축 현황

  29. 구축 사이트 고려대학교 국군복지단 거창군청 동아대학교 전주예수병원 해양환경관리공단 한강홍수통제소 통일부 서울시립대학 농림수산검역검사본부 한국감정원

  30. SAN 1. TSI2000-S2(국군복지단) 백업서버 Oracle DB 서버 FC 2Gbps *1ea FC 2Gbps * 2ea 백 업 환 경 • 백업 소프트웨어 : Virbak ABIO • 용 량 : Usable 20TB • 가상 라이브러리 : IBM LTO • 가상 테잎 드라이브 : IBM LTO Tape Drive TSI2000-S2 Usable 20TB

  31. 2. TSI2000-S1(거창군청) 고객 서버 (DB,WEB, File 서버) FC 2Gbps * 2ea FC 2Gbps * 2ea SAN 백업서버 TSI2000-S1 백 업 환 경 • * 백업 소프트웨어 : Netvault • * 용 량 : 4TB (Usable 2TB) • * 가상 라이브러리 : STK L700 • * 가상 테잎 드라이브 : T9940B 4ea • 가상 카트리지 : 500G 3ea, 300G 1ea Tape Library

  32. 3. TSI2000-S1(동아대학교) 고객 서버 (DB,WEB, File 서버) TSI2000-S1 1차 백업 2차 백업 백업서버 (IBM Tivoli) 백 업 환 경 * 백업 소프트웨어 : Tivoli Storage Manager * 용 량 : 5TB (Usable 3TB) * 가상 라이브러리 : STK L700 * 가상 테잎 드라이브 : T9940B 8ea * 가상 카트리지 : 100G 27ea Tape Library

  33. 4. TSI2000-S1(고려대학교) 백업서버 Oracle DB 서버 FC 2Gbps x 1ea 백 업 환 경 TSI2000-S1 Usable 2TB • 백업 소프트웨어 : Virbak ABIO • 용 량 : 2TB • 가상 라이브러리 : STK L700 • 가상 테잎 드라이브 : T9940B 4

  34. 5. TSI2000-S1(해양환경 관리공단) 백업서버 DB 서버 FC 4Gbps x 1ea 2차 백업 TSI2000-S1 Usable 3TB 백 업 환 경 Tape Library • 용 량 : Usable 3TB • 가상 라이브러리 : STK L700 • 가상 테잎 드라이브 : T9940B 4

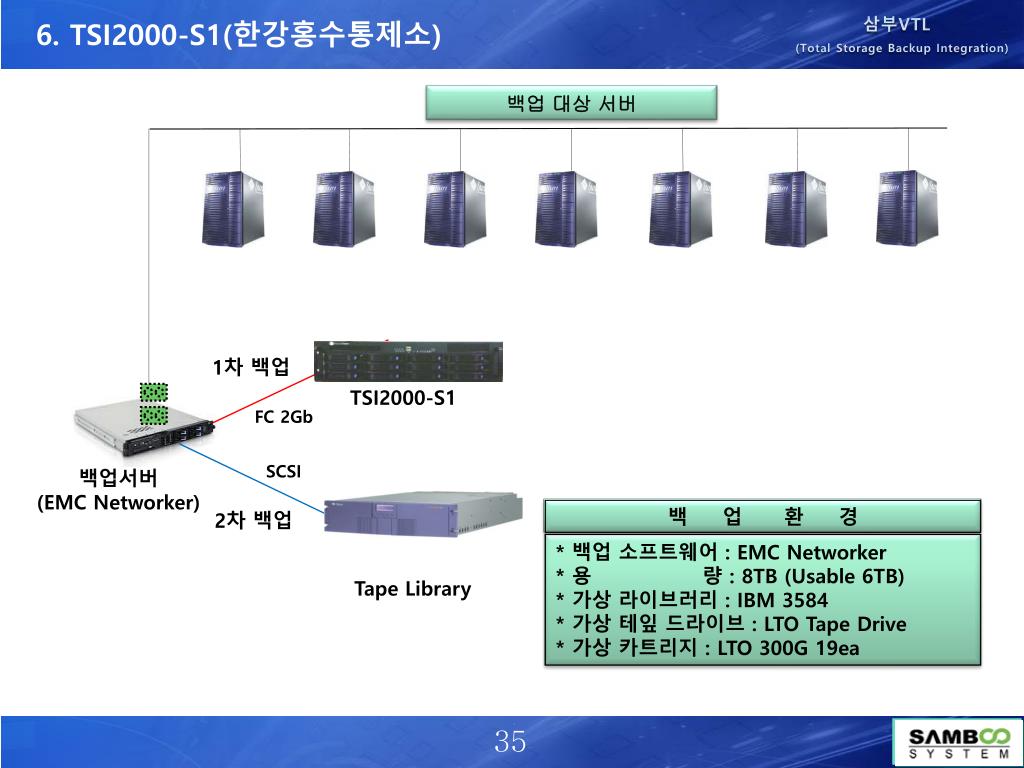

  35. 6. TSI2000-S1(한강홍수통제소) 백업 대상 서버 1차 백업 TSI2000-S1 FC 2Gb SCSI 백업서버 (EMC Networker) 백 업 환 경 2차 백업 * 백업 소프트웨어 : EMC Networker * 용 량 : 8TB (Usable 6TB) * 가상 라이브러리 : IBM 3584 * 가상 테잎 드라이브 : LTO Tape Drive * 가상 카트리지 : LTO 300G 19ea Tape Library

  36. SAN 7. TSI2000-S1(통일부) 백업서버 FC 4Gbps * 2ea FC 4Gbps * 2ea 백 업 환 경 TSI2000-S1 Usable 10TB • 백업 소프트웨어 : Atempo Time Navigator • 용 량 : Usable 10TB • 가상 라이브러리 : IBM LTO • 가상 테잎 드라이브 : IBM LTO Tape Drive

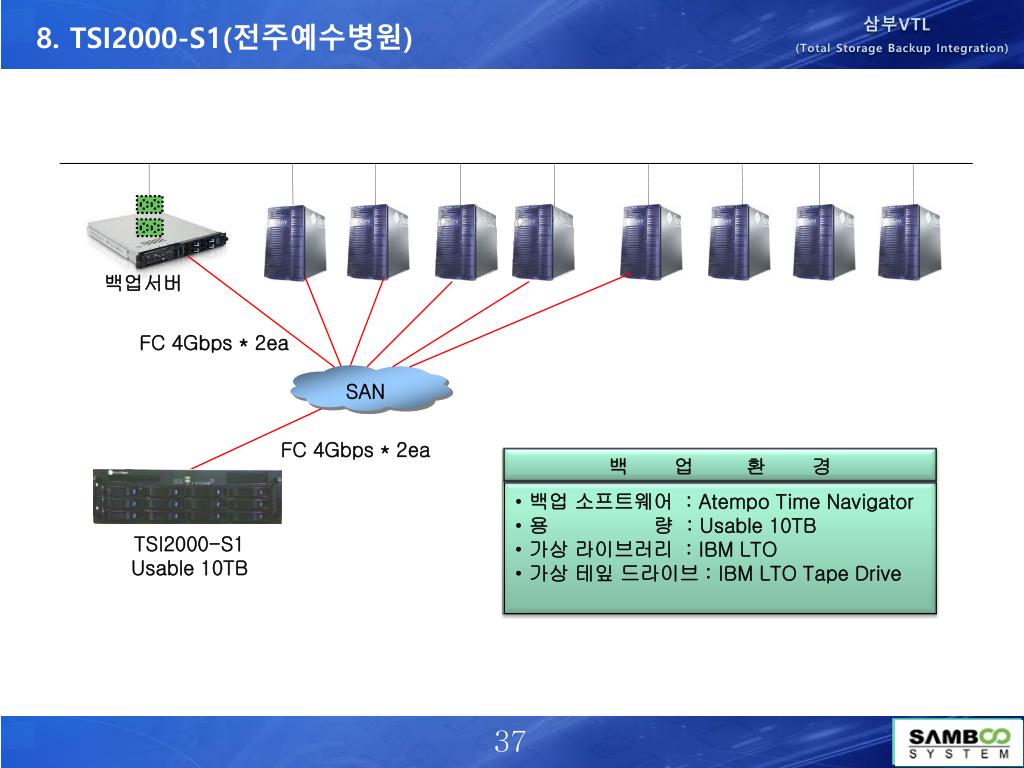

  37. SAN 8. TSI2000-S1(전주예수병원) 백업서버 FC 4Gbps * 2ea FC 4Gbps * 2ea 백 업 환 경 TSI2000-S1 Usable 10TB • 백업 소프트웨어 : Atempo Time Navigator • 용 량 : Usable 10TB • 가상 라이브러리 : IBM LTO • 가상 테잎 드라이브 : IBM LTO Tape Drive

  38. 9. TSI2000-S1(한국감정원) 원격지 주 전산센터 Network 백업대상 서버 SAN 백업대상 서버 WAN DB 서버 백업 서버 Web 메일 및 파일서버 SAN Switch 서버 VTL백업시스템(TSI2000-S1) • 백업 소프트웨어 : 엔서티BX(BackupXcelerator) • 용 량 : Usable 8TB(2대) • 가상 라이브러리 : IBM LTO • 가상 테잎 드라이브 : IBM LTO Tape Drive VTL 백업시스템 (TSI2000-S1) 백 업 환 경

  39. 10. TSI2000-S1(서울 시립대학교) 외부망 내부망 DB 서버 WAS서버 백업 서버 WEB 서버 MOBILE 서버 SAN Switch VTL 백업시스템 (TSI2000-S1) • 백업 소프트웨어 : 엔서티BX(BackupXcelerator) • 용 량 : Usable 4TB • 가상 라이브러리 : IBM LTO • 가상 테잎 드라이브 : IBM LTO Tape Drive 백 업 환 경

  40. 11. TSI2000-S1(수산물안전부) Network 백업대상 서버 백업 서버 DB 서버 WAS 서버 NFPQIS_CIQ서버 Mobile DB 서버 Mobile 서버 Web 서버 SAN Switch VTL 백업시스템 (TSI2000-S1) • 백업 소프트웨어 : Net Backup • 용 량 : Usable 7TB • 가상 라이브러리 : IBM LTO • 가상 테잎 드라이브 : IBM LTO Tape Drive 백 업 환 경

  41. 감사합니다. 영업/기술지원 : 02-538-4001
