  1. 项目七 液压半自动车床控制

  2. 项目七 液压半自动车床控制

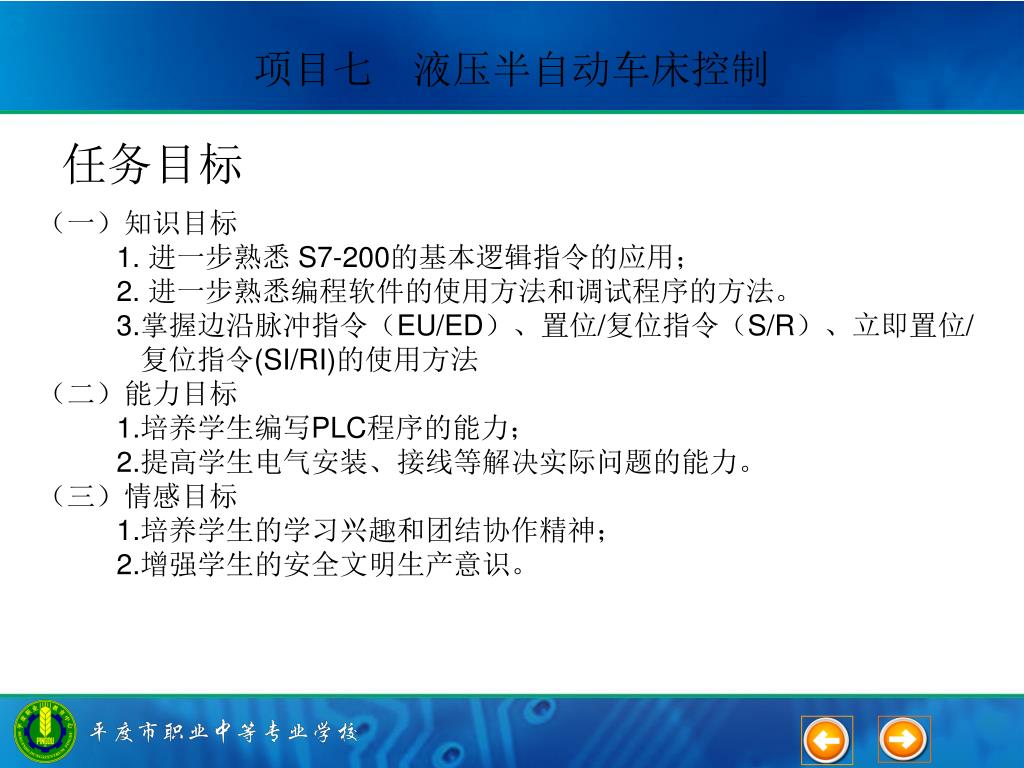

  3. 项目七 液压半自动车床控制 任务目标 （一）知识目标 1. 进一步熟悉 S7-200的基本逻辑指令的应用； 2. 进一步熟悉编程软件的使用方法和调试程序的方法。 3.掌握边沿脉冲指令（EU/ED）、置位/复位指令（S/R）、立即置位/ 复位指令(SI/RI)的使用方法 （二）能力目标 1.培养学生编写PLC程序的能力； 2.提高学生电气安装、接线等解决实际问题的能力。 （三）情感目标 1.培养学生的学习兴趣和团结协作精神； 2.增强学生的安全文明生产意识。

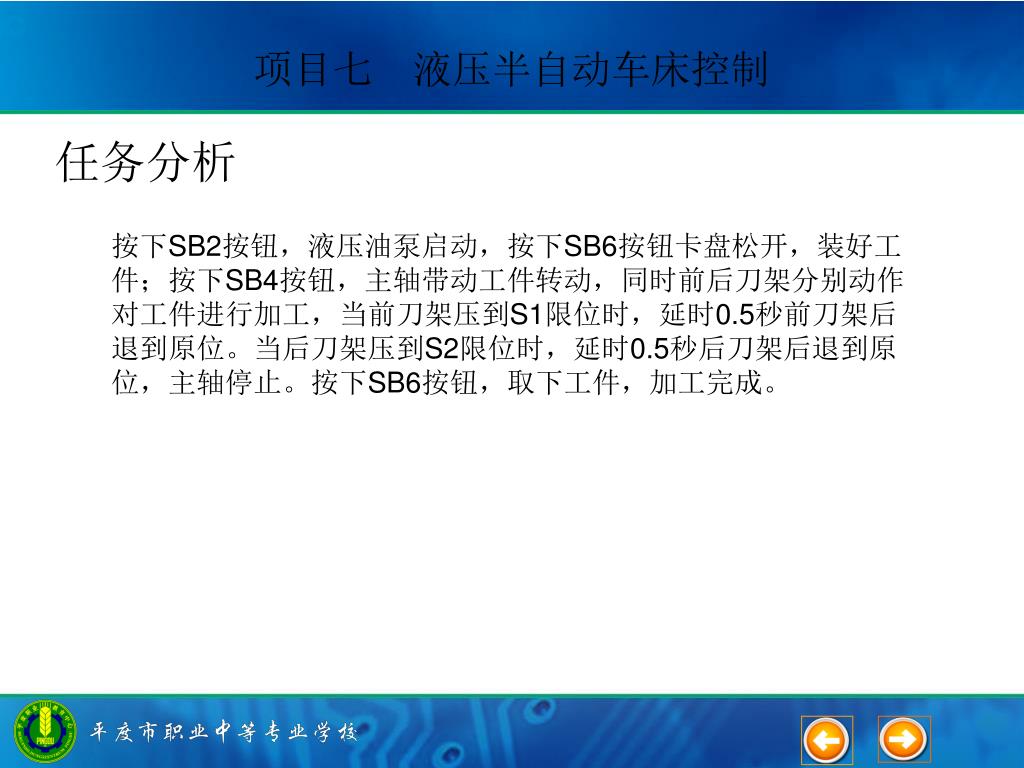

  4. 项目七 液压半自动车床控制 任务分析 按下SB2按钮，液压油泵启动，按下SB6按钮卡盘松开，装好工件；按下SB4按钮，主轴带动工件转动，同时前后刀架分别动作对工件进行加工，当前刀架压到S1限位时，延时0.5秒前刀架后退到原位。当后刀架压到S2限位时，延时0.5秒后刀架后退到原位，主轴停止。按下SB6按钮，取下工件，加工完成。

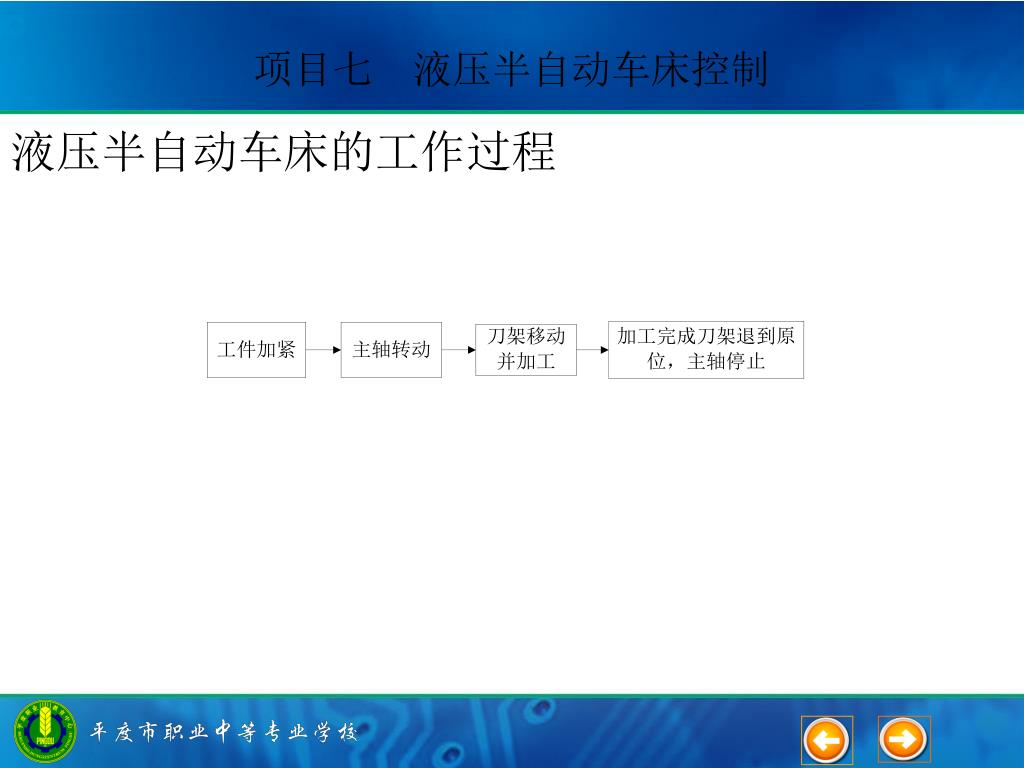

  5. 项目七 液压半自动车床控制 液压半自动车床的工作过程

  6. 项目七 液压半自动车床控制 图7-2液压半自动车床的结构示意图

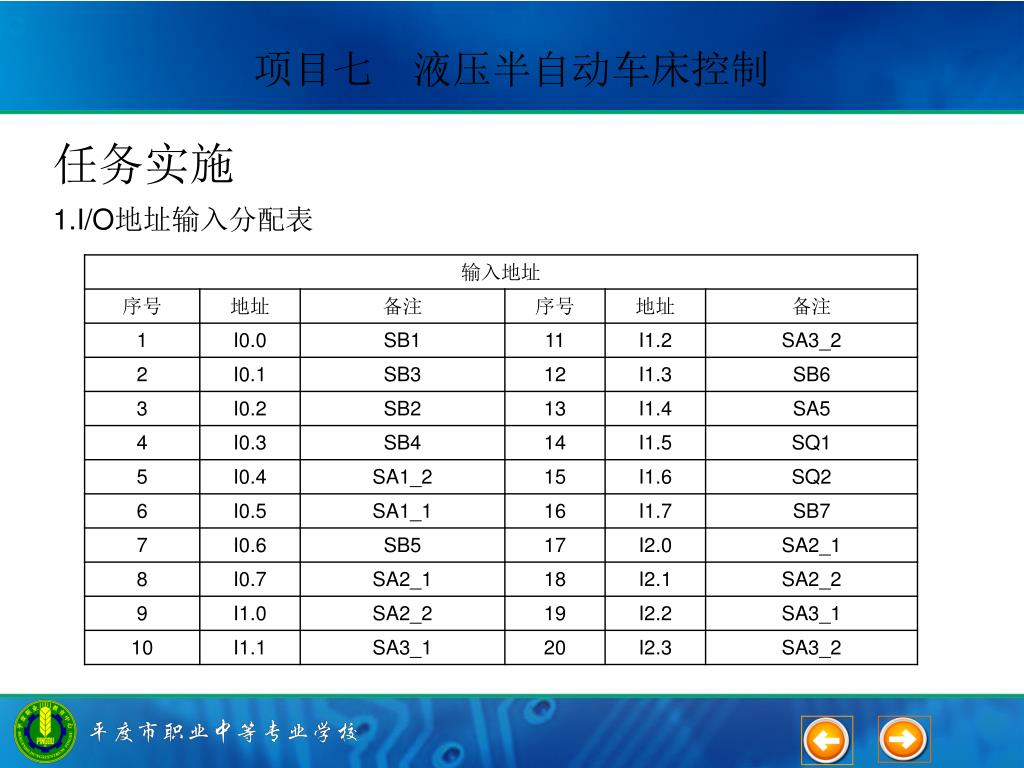

  7. 项目七 液压半自动车床控制 任务实施 1.I/O地址输入分配表

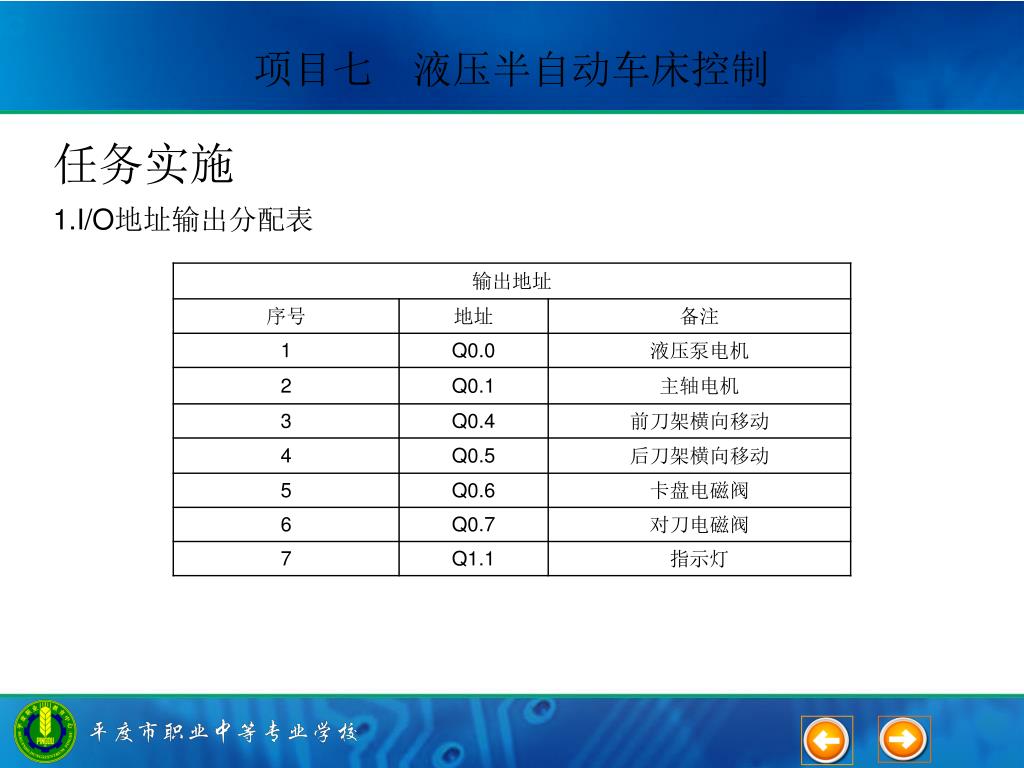

  8. 项目七 液压半自动车床控制 任务实施 1.I/O地址输出分配表

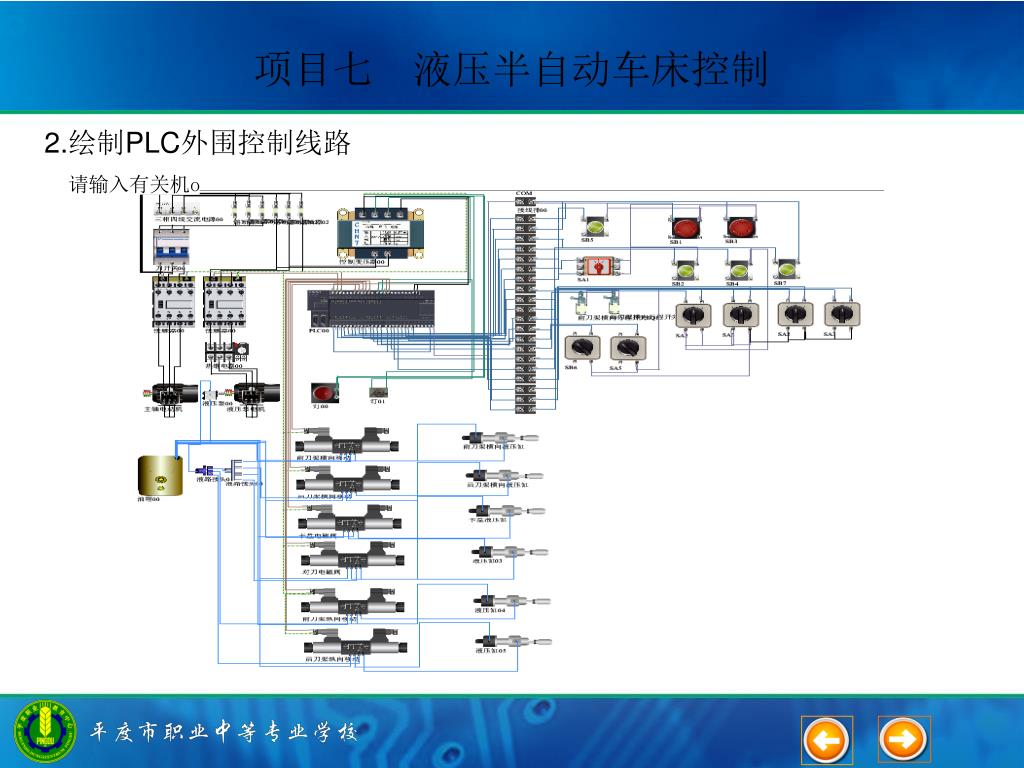

  9. 项目七 液压半自动车床控制 2.绘制PLC外围控制线路

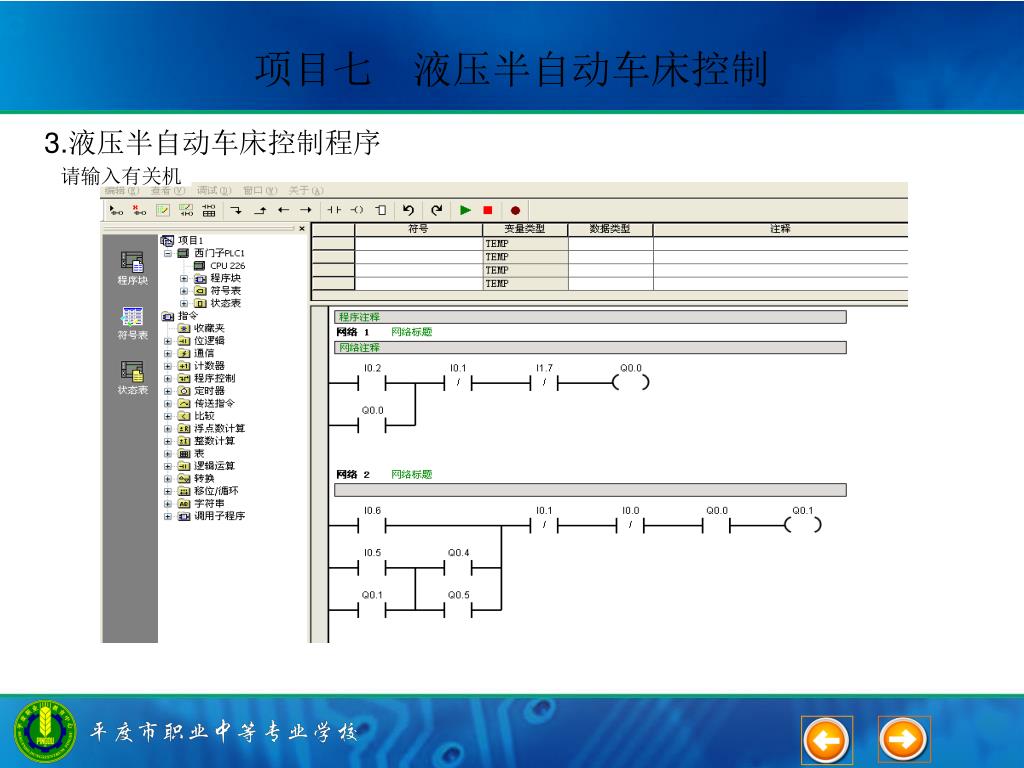

  10. 项目七 液压半自动车床控制 3.液压半自动车床控制程序

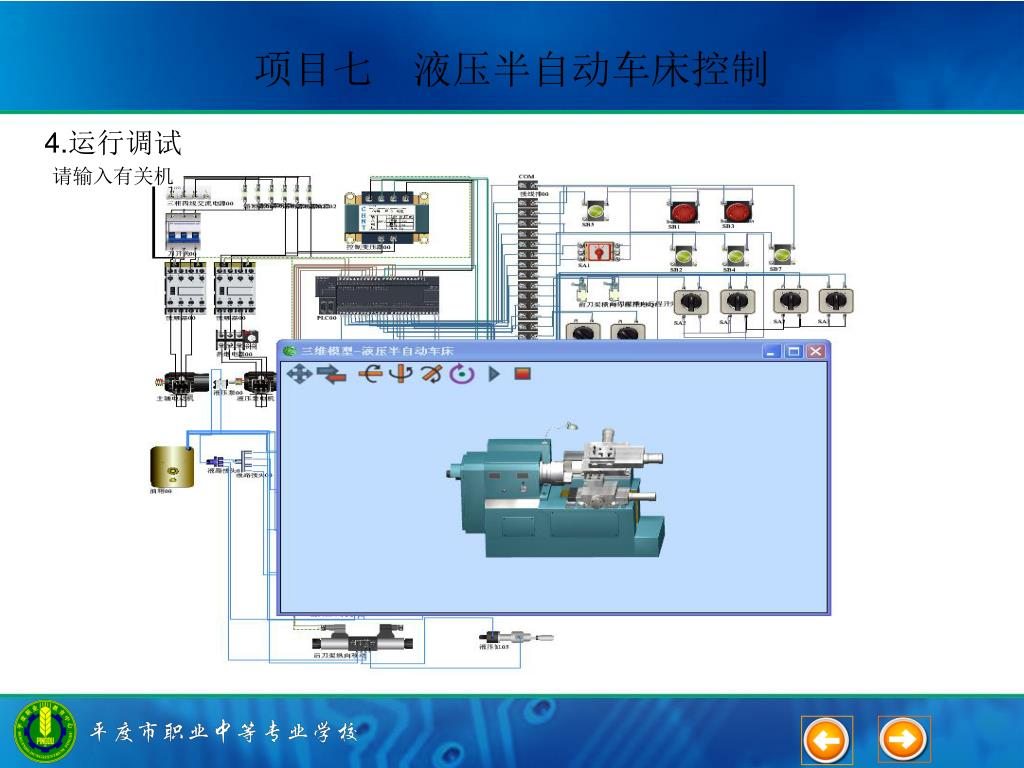

  11. 项目七 液压半自动车床控制 4.运行调试

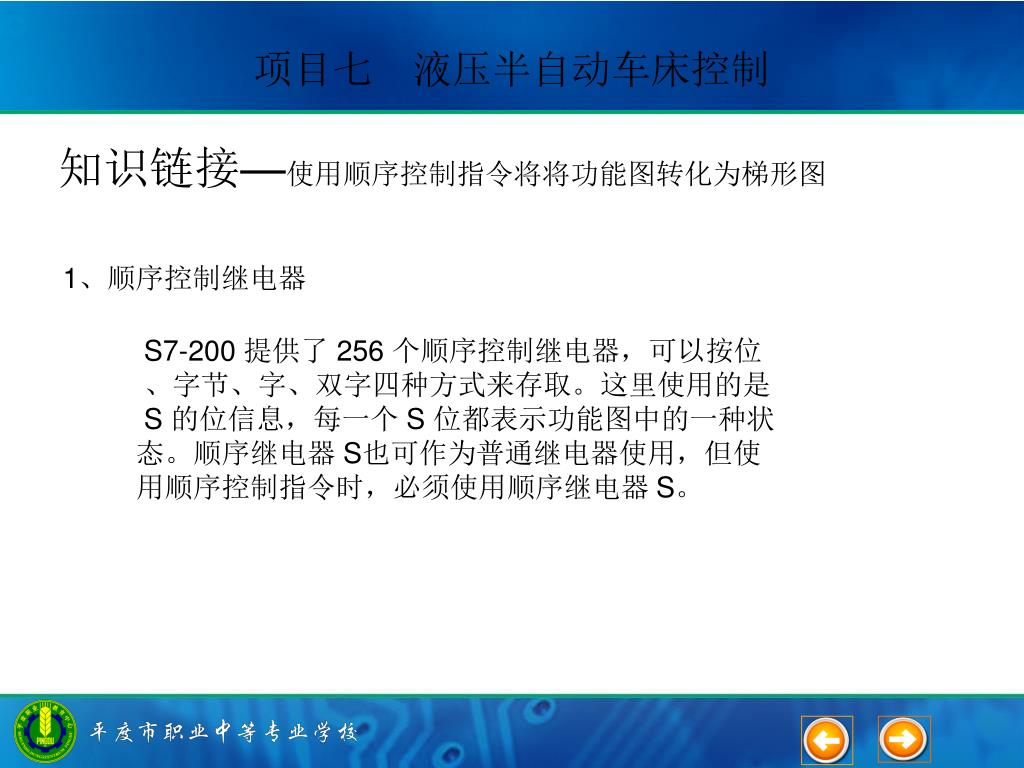

  12. 项目七 液压半自动车床控制 知识链接—使用顺序控制指令将将功能图转化为梯形图 1、顺序控制继电器 S7-200 提供了 256 个顺序控制继电器，可以按位 、字节、字、双字四种方式来存取。这里使用的是 S 的位信息，每一个 S 位都表示功能图中的一种状 态。顺序继电器 S也可作为普通继电器使用，但使 用顺序控制指令时，必须使用顺序继电器 S。

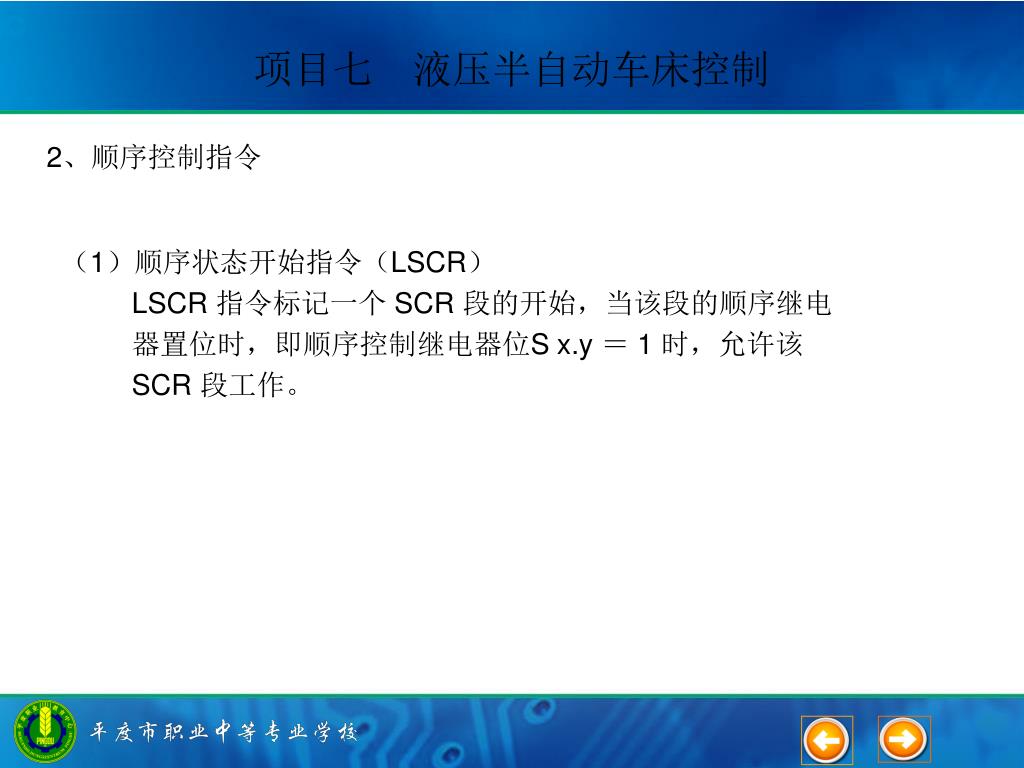

  13. 项目七 液压半自动车床控制 2、顺序控制指令 （1）顺序状态开始指令（LSCR） LSCR 指令标记一个 SCR 段的开始，当该段的顺序继电 器置位时，即顺序控制继电器位S x.y ＝ 1 时，允许该 SCR 段工作。

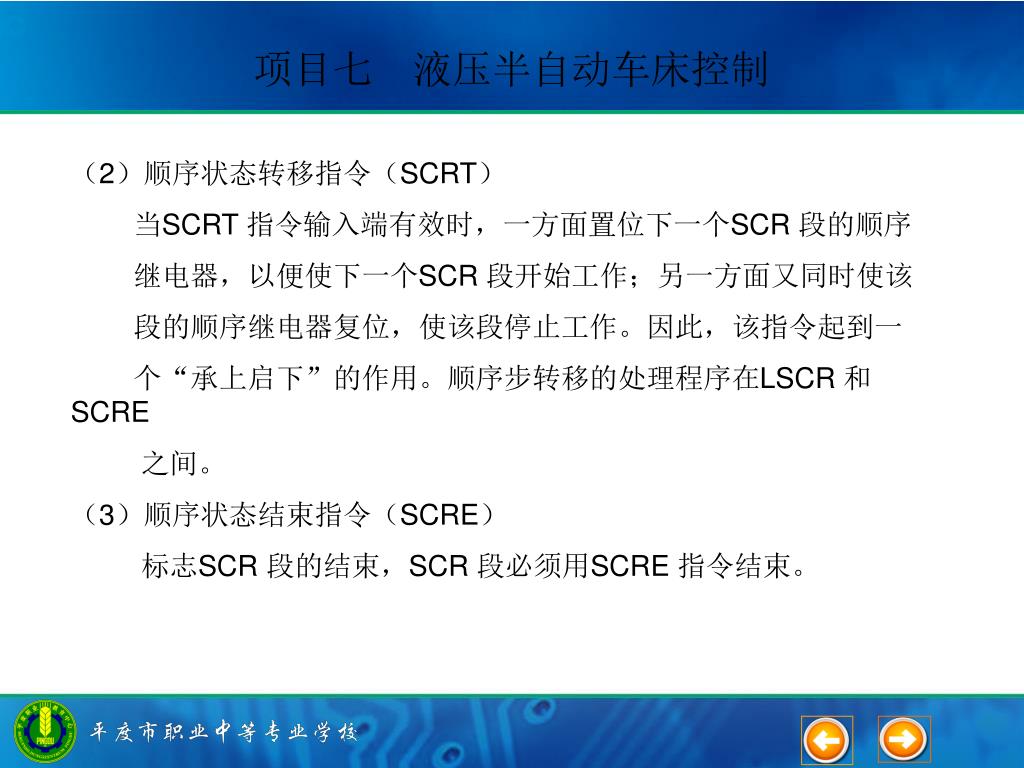

  14. 项目七 液压半自动车床控制 （2）顺序状态转移指令（SCRT） 当SCRT 指令输入端有效时，一方面置位下一个SCR 段的顺序 继电器，以便使下一个SCR 段开始工作；另一方面又同时使该 段的顺序继电器复位，使该段停止工作。因此，该指令起到一 个“承上启下”的作用。顺序步转移的处理程序在LSCR 和SCRE 之间。 （3）顺序状态结束指令（SCRE） 标志SCR 段的结束，SCR 段必须用SCRE 指令结束。

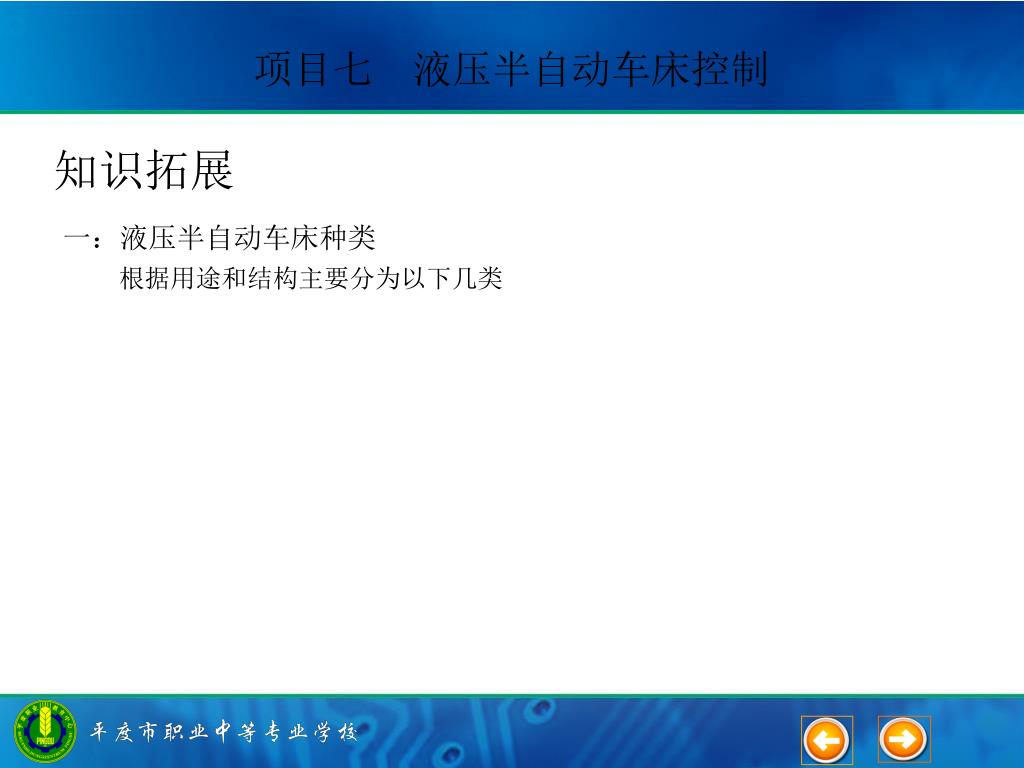

  15. 项目七 液压半自动车床控制 知识拓展 根据用途和结构主要分为以下几类 一：液压半自动车床种类

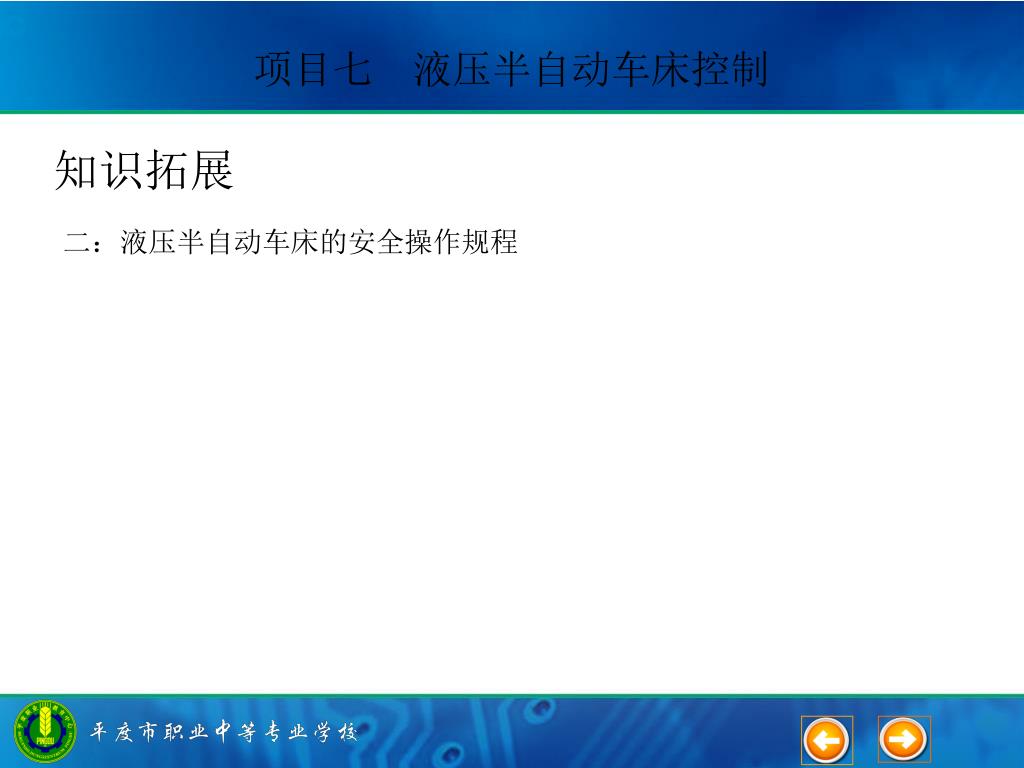

  16. 项目七 液压半自动车床控制 知识拓展 二：液压半自动车床的安全操作规程
