第二章 信令系统

第二章 信令系统. (一) 本章的基本要求 1 .掌握信令的基本概念,信令的分类。 2 .了解几种用户线信令的结构及功能,弄清 DTMF 信令是带内信令,能够通过数字交换网络传送。 3 .了解中国 1 号信令 4 .掌握分层通信体系结构的概念。 5 .掌握 No.7 信令系统的四级结构和与 OSI 模型对应的 No.7 信令系统结构 6 .掌握消息信令单元的格式。 7 .了解我国 No.7 信令网的三级结构。. 2. 8 .了解国际 No.7 信令网与中国国内 No.7 信令网的信令点编号计划。 9 .了解信令数据链路的基本功能。

henry
Download Presentation

第二章 信令系统

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

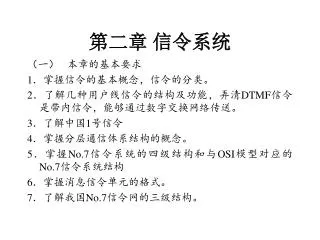

  1. 第二章 信令系统 (一)本章的基本要求 1.掌握信令的基本概念,信令的分类。 2.了解几种用户线信令的结构及功能,弄清DTMF信令是带内信令,能够通过数字交换网络传送。 3.了解中国1号信令 4.掌握分层通信体系结构的概念。 5.掌握No.7信令系统的四级结构和与OSI模型对应的No.7信令系统结构 6.掌握消息信令单元的格式。 7.了解我国No.7信令网的三级结构。

  2. 2 8.了解国际No.7信令网与中国国内No.7信令网的信令点编号计划。 9.了解信令数据链路的基本功能。 10.掌握信令单元定界的基本原理。 11.了解两种差错校正方法的适用范围,理解基本差错校正方法的工作原理。 12.掌握信令消息处理的结构和各部分的功能。 13.了解电话用户消息的格式,弄清电话标记的作用,IAM消息中主要传送的信息。 14.了解常用的电话用户消息的符号及功能,成组发送和重迭发送的含义 15. 能画出典型的信令传送程序并进行必要说明。 16.掌握双向同抢的概念,了解减少双向同抢的两种方法。 17.常用的ISUP消息的符号及功能 17.掌握ISUP中典型的信令传送程序及TUP与ISUP的信令配合。

  3. 2-1 信令的基本概念和信令的分类 2-1-1 信令的基本概念 信令系统用来在通信网的各个节点之间传送控制信息。 信令系统是通信网的重要组成部分。建立通信网的目的是为用户传递包括话音信息和非话音信息在内的各种信息,为了做到这一点,就必须使通信网中的各种设备协调动作,因此各设备之间必须相互交流“信息”,以说明各自的运行情况,提出对相关设备的接续要求,从而使各设备之间协调运行。

  4. 1.信令传送的示例 为了使网络中的各设备协调动作,必须在各设备间传送相关信令。 为了使不同的厂家生产的交换机能配合工作,在不同交换机之间传送的信令必须遵循一定的协议,遵循不同协议的信令就构成了不同的信令系统。

  5. 2.通信协议的基本内容 1)语法:规定在收发双方之间相互交换信息的表现形式, 2)语义:说明需要发出何种控制信息,完成何种动作及作出何种应答。 3)同步:事件完成顺序的详细说明。

  6. 2-1-2 信令的分类 信令的分类方法很多,常用的分类有以下几种。 一.用户线信令和局间信令 按照信令的传送区域划分,可将信令分为用户线信令和局间信令。 1、用户线信令是用户终端设备和交换机之间传送的信号。 2、局间信令是在交换机之间,或交换机与网管中心、数据库之间传送的信令。

  7. 二、随路信令和公共信道信令 按照信令传送通路与话路之间的关系来划分,信令可分为随路信令和公共信道信令两大类。 1、随路信令 随路信令是指用传送话路的通路来传送与该话路有关的各种信令,或传送信令的通路与话路之间有固定的关系。 2、公共信道信令 公共信道信令是指传送信令的通道和传送话音的通道在逻辑上或物理上是完全分开的,有单独用来传送信令的通道,在一条双向的信令通道上,可传送上千条电路的信令消息。

  8. 公共信道信令

  9. 三、线路信令和记发器信令 按照信令的功能来分,随路信令又可分为线路信令和记发器信令两大类。 1.线路信令 线路信令又称为监视信令,用来检测或改变中继线的呼叫状态和条件,以控制接续的进行。由于中继线的占用和释放等是随机发生的,因此在整个呼叫接续期间都要对随路信令进行处理。 2.记发器信令 记发器信令又称为选择信令,主要用来传送被叫(或主叫)的电话号码,供交换机选择路由、选择被叫用户。由于记发器信令仅在通话前传送,可利用话音通道来传送记发器信令。

  10. 四、前向信令和后向信令 根据信号的传送方向,可分为前向信令和后向信令。 1.前向信令,指信令沿着从主叫到被叫的方向传送。 2 .后向信令,指信令沿着从被叫到主叫的方向传送。

  11. 2-2 模拟用户线信令 一、用户话机发出的信令 1、 监视信令 监视信令主要反映用户话机的摘、挂机状态,用户话机的摘、挂机状态是通过用户线直流环路的通、断来表示的。 2、选择信令 选择信令是用户话机向交换机送出的被叫号码,选择信令又可分为直流脉冲信号和双音多频(DTMF)信号。

  12. (1)直流拨号脉冲 直流拨号脉冲是由用户直流环路的通断次数来代表一个拨号数字。直流拨号脉冲有以下三个参数: ˙脉冲速度:表示每秒允许传送的脉冲的数目,我国规定的脉冲速度为8-14个脉冲/每秒。 ˙断续比:断开时间与闭合时间的比值,我国规定的脉冲断续比为(1.3-2.5:1)。 ˙最小位间隔:位间隔是用来将两个脉冲串分隔开的一段闭合时间。我国规定最短的位间隔时间>350ms。

  13. 1209Hz 1336Hz 1477Hz 1633Hz 697Hz 1 2 3 A 770Hz 4 5 6 B 852Hz 7 8 9 C 941Hz * 0 # D (1)双音多频(DTMF)信令 DTMF信令是用高、低两个不同的频率来代表一位拨号数字。DTMF信令是带内信令,能通过数字交换网络和局间数字中继正确传输。

  14. 一、交换机发出的信令 1、铃流 铃流信号是交换机发送给被叫用户的信号,用于提醒用户有呼叫到达。 铃流源为 ( 25+ 3)Hz正弦波,输出电压有效值为(75+15)V。振铃采用5秒断续,即1秒送,5秒断。 2、信号音 信号音是交换机发送给用户的信令,用来说明有关的接续状态,如忙音、拨号音、回铃音等。 信号音的信号源为(450+25)Hz和(950+50)Hz正弦波,通过控制信号音的不同的断续时间可得到不同的信号音。

  15. 2-3中国1号信令 我国国标规定的随路信令方式,称为中国1号信令方式,中国1号信令方式分为线路信令和记发器信令。

  16. 2-3-1线路信令 一、中国1号线路信令的种类及适用范围 中国1号线路信令可分为直流型线路信令,带内单频信令和数字型线路信令。 在局间采用实线传输方式时,可采用局间直流线路信令。直流信令信令利用局间中继a、b线上的直流电位变化来表示各种接续状态。 带内单频线路信令适用于局间中继采用频分复用电路(载波电路)时使用,带内单频脉冲线路信令采用频率为2600Hz的各种长、短不同的脉冲信令的组合来表示各种接续状态。 局间数字型线路信令在局间中继采用PCM传输时使用

  17. 一、局间数字型线路信令 1、时隙分配

  18. 1、编码含义 af=0为摘机占用状态,af=1为挂机拆线状态; bf=0为正常状态,bf=1为故障状态; cf=0为话务员再振铃或强拆,cf=1为话务员未进行再振铃或强拆; ab=0为被叫摘机状态,ab=1为被叫挂机状态; bb=0为闲状态,bb=1为占用或闭塞状态。 cb=1话务员未进行回振铃或呼叫未到达被叫。

  19. 数标方式DL(1)的编码表

  20. 2-3-2、记发器信令 一、信令编码 1 前向信令采用1380Hz~1980Hz高频群,含有120Hz等差的6个频率,按六中取二编码,最多可组成15种信令。

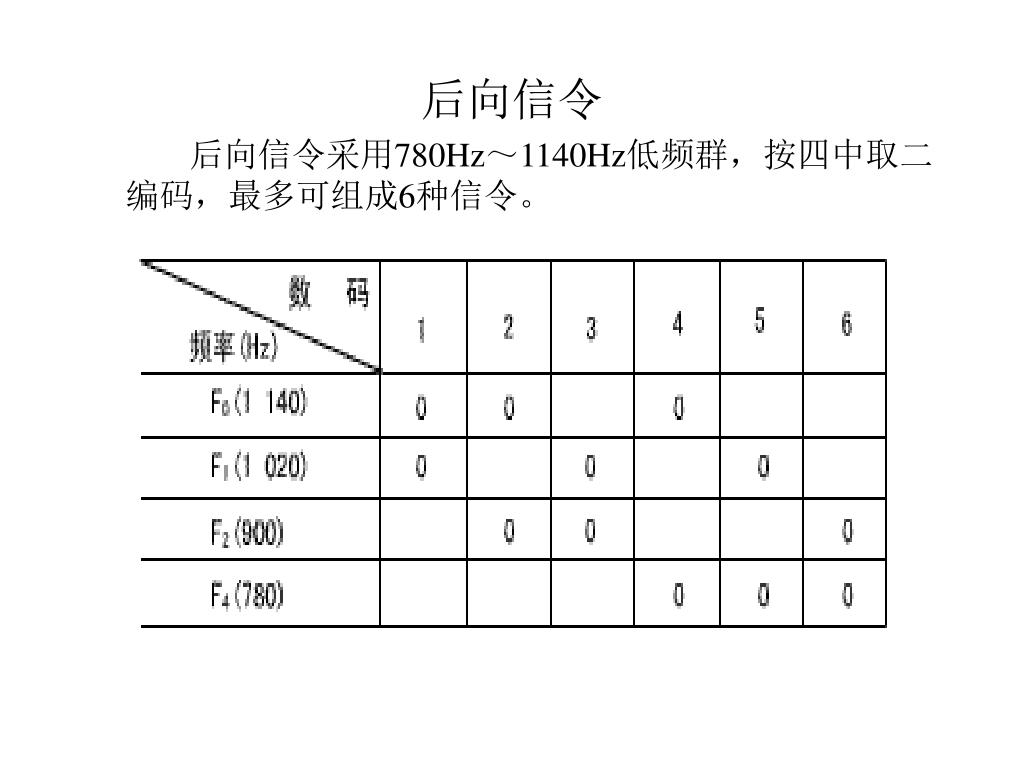

  21. 后向信令 后向信令采用780Hz~1140Hz低频群,按四中取二编码,最多可组成6种信令。

  22. 二.互控传送方式

  23. 三、MFC信令在多段路由上的传送方式 1.逐段转发方式

  24. 1.端到端方式 转接局记发器只接收用以选择路由的MFC数字信令,在接收到必要的路由信令后,将电路向前接通,转发局记发器退出工作。终端局记发器接收由发端局记发器沿转接局已接通的电路直接发来的记发器信令。

  25. 四、中国1号的MFC信令含义 1.前向I组信令 前向I组信令由接续控制信号和数字信号组成。 (1) KA信号 KA信号是发端市话局向发端长话局前向发送的主叫用户类别信令。KA信号提供本次接续的计费种类(立即、定期、免费)和用户等级信息(普通、优先)信息。 (2) KC信号 KC信号是长话局间前向发送的接续控制信号,它具有保证优先用户优先接通,控制卫星电路段数,完成指定呼叫和测试呼叫的功能。 (3) KE信号 (4) 数字信令 前向I组信令的“1~10”数字信令用来表示电话号码。此外,发端市话局向发端长话局发送的“15”信令表示“主叫用户号码终了”。

  26. 1.后向A组信令 后向A组信令是前向I组信令的互控信令,起控制和证实前向I组信令的作用。 A1、A2、A6信令这三个信令、统称发码位次控制信令,控制前向数字信令的发码位次。 A1:发下一位。 A2:从第一位发。 A6:发KA及主叫号码。 A3:转至B组 A4:拥塞 A5:空号(空的区号或空的局号)

  27. 3.前向II组信令(KD) 前向II组信令(KD) KD信号是发端业务性质信号。 后向B组信号(KB) KB信号是被叫用户状态信号,起证实前向II组信号和控制接续作用。

  28. 五、MFC信令发送顺序 例、设主叫号码为234567,被叫号码为025865432。

  29. 信令传送

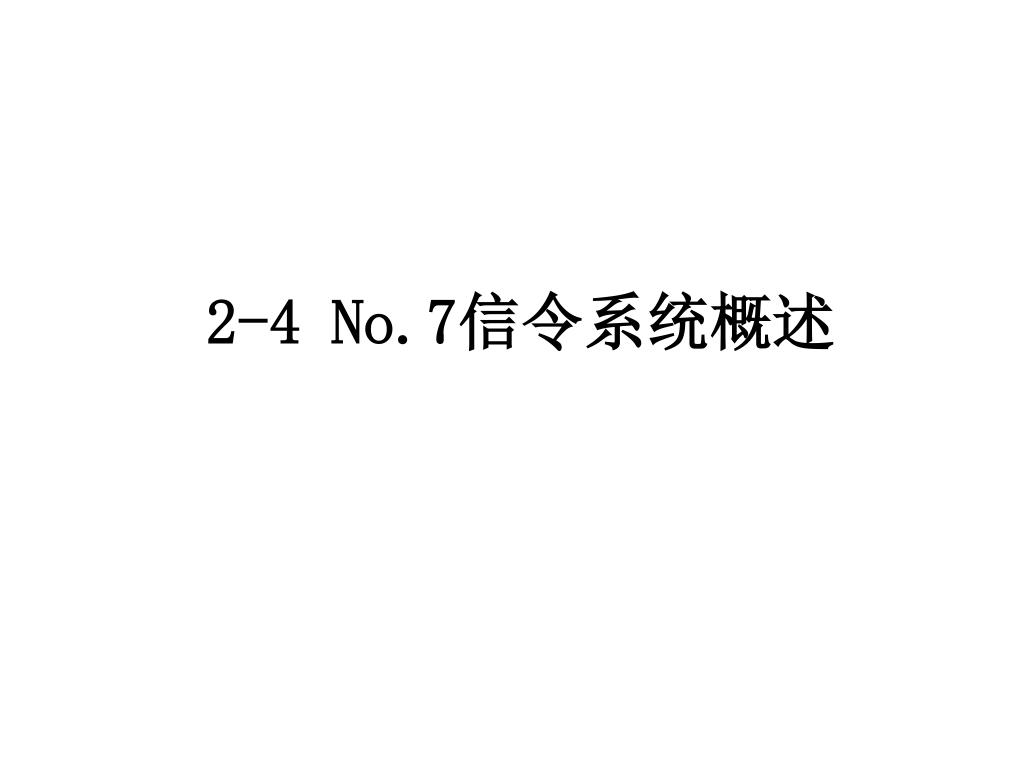

  30. 2-4 No.7信令系统概述

  31. 2-4-1 NO.7信令系统的特点和功能 一、NO.7信令系统的基本特点 最适合由数字程控交换机和数字传输设备所组成的综合数字网; 能满足现在和将来传送呼叫控制、遥控、维护管理信令及处理机之间事务处理信息的要求; 提供了可靠的方法,使信令按正确的顺序传送又不致丢失或重复。

  32. 二、No.7信令系统的基本功能 No.7信令系统能满足多种通信业务的要求,当前的主要应用有: 传送电话网的局间信令; 传送电路交换数据网的局间信令; 传送综合业务数字网的局间信令; 在各种运行、管理和维护中心传递有关的信息。 在业务交换点和业务控制点之间传送各种控制信息,支持各种类型的智能业务; 传送移动通信网中与用户移动有关的各种控制信息。

  33. 2-4-2 No.7信令系统的结构

  34. 一.分层通信体系结构的基本概念 将通信的功能划分为若干层次,每一个层次完成一部分功能,各个层次相互配合共同完成通信的功能。。 每一层只和其直接相邻的两个层打交道,它利用下一层所提供的服务(并不需要知道它的下一层是如何实现的,仅需要该层通过层间接口所提供的服务),并且向高一层提供本层所能完成的功能。 每一层是独立的,各层都可以采用最适合的技术来实现,每一个层次可以单独进行开发和测试。当某层由于技术的进步发生变化时,只要接口关系保持不变,则其它各层不受影响。

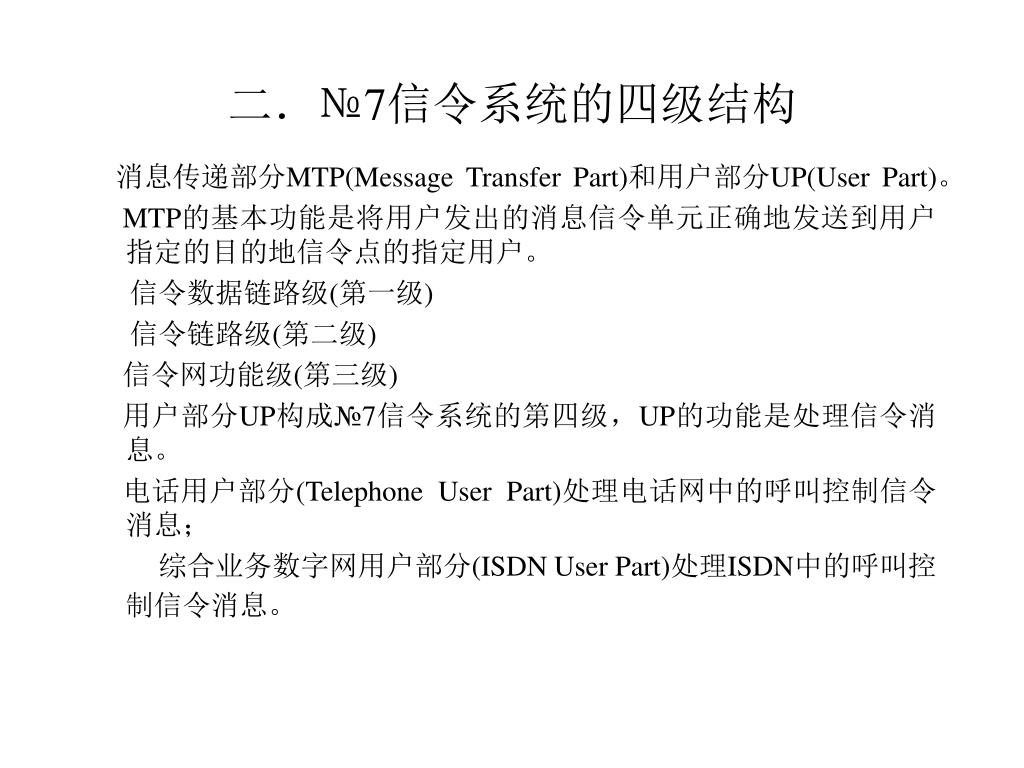

  35. 二.№7信令系统的四级结构 消息传递部分MTP(Message Transfer Part)和用户部分UP(User Part)。 MTP的基本功能是将用户发出的消息信令单元正确地发送到用户指定的目的地信令点的指定用户。 信令数据链路级(第一级) 信令链路级(第二级) 信令网功能级(第三级) 用户部分UP构成№7信令系统的第四级,UP的功能是处理信令消息。 电话用户部分(Telephone User Part)处理电话网中的呼叫控制信令消息; 综合业务数字网用户部分(ISDN User Part)处理ISDN中的呼叫控制信令消息。

  36. 二.与OSI模型对应的No.7信令系统结构

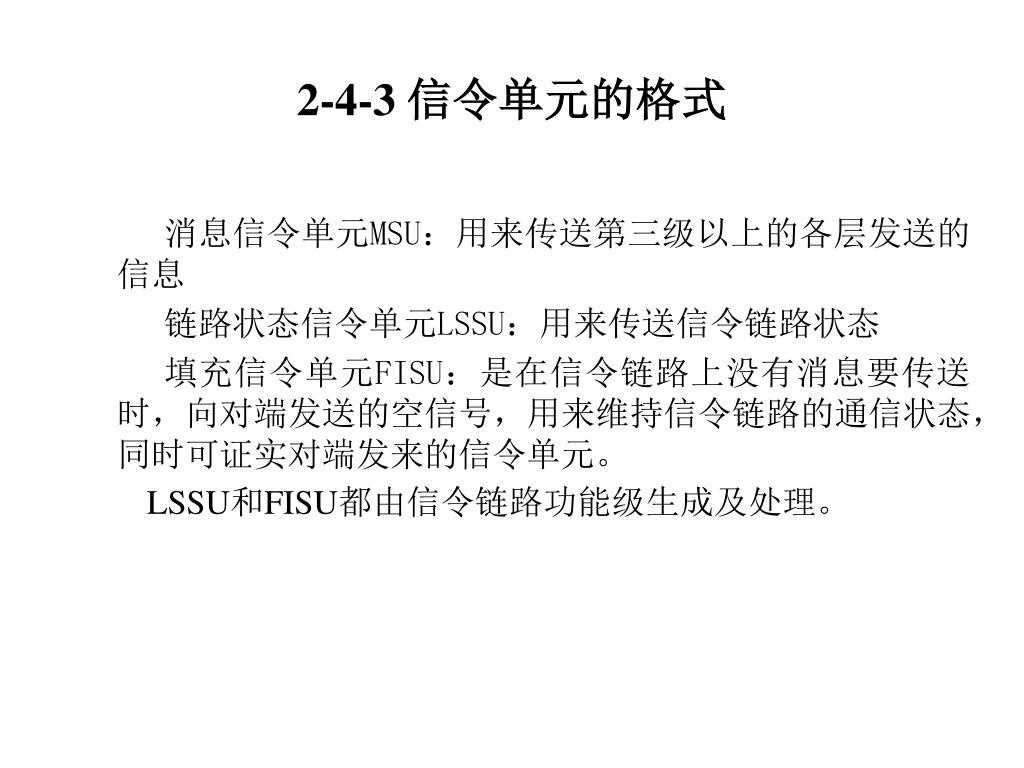

  37. 2-4-3 信令单元的格式 消息信令单元MSU:用来传送第三级以上的各层发送的信息 链路状态信令单元LSSU:用来传送信令链路状态 填充信令单元FISU:是在信令链路上没有消息要传送时,向对端发送的空信号,用来维持信令链路的通信状态,同时可证实对端发来的信令单元。 LSSU和FISU都由信令链路功能级生成及处理。

  38. 信令单元格式

  39. (1)标志符F:标志符F用于信令单元的定界,由码组01111110组成。(1)标志符F:标志符F用于信令单元的定界,由码组01111110组成。 (2) 前向序号FSN表示正在发送的信令单元的序号。 后向序号BSN表示已正确接收的对端发来的信令单元的序号,用于肯定或否定证实。 后向表示语比特BIB占一个比特,当其翻转时(0→l或l→0),表示要求对端重发。 前向表示语比特FIB也占一个比特,当其翻转时表示正在开始重发。以上四个部分用于差错校正。 (3)长度表示语LI:用来表示LI与CK之间的字段的字节数。由于不同类型的信令单元有不同的长度,LI又可以看成是信令单元类型的指示。 当LI=0时表示FIFU LI=1—2时表示LSSU 当LI=3—63时表示MSU。

  40. (5)业务信息八位位组SIO 业务信息八位位组SIO:用于指示消息的业务类别及信令网类别,第三级据此将消息分配给不同的用户部分。 SIO分为业务表示语SI和子业务字段SSF。SI和SSF各占四个比特

  41. 业务表示语SI 业务表示语SI的编码及含义如下: DCBA 0000 信令网管理消息 0001 信令网测试和维护消息 0011 信令连接控制部分SCCP 0100 电话用户部分TUP 0101 ISDN用户部分ISUP O110 数据用户部分DUP(与呼叫和电路有关的消息) 0111 数据用户部分DUP(性能登记和撤销消息) 其他备用

  42. 子业务字段SSF 子业务字段SSF的DC比特称为网络指示语。 DC 00 国际网络 01 国际备用 10 国内网络 ll 市话网络(过渡期后为国内备用)

  43. 6)信令信息字段SIF 信令信息字段SIF:SIF包含了用户需要由MTP传送的信令消息。 目的地信令点编码DPC 源信令点编码OPC 链路选择码SLS

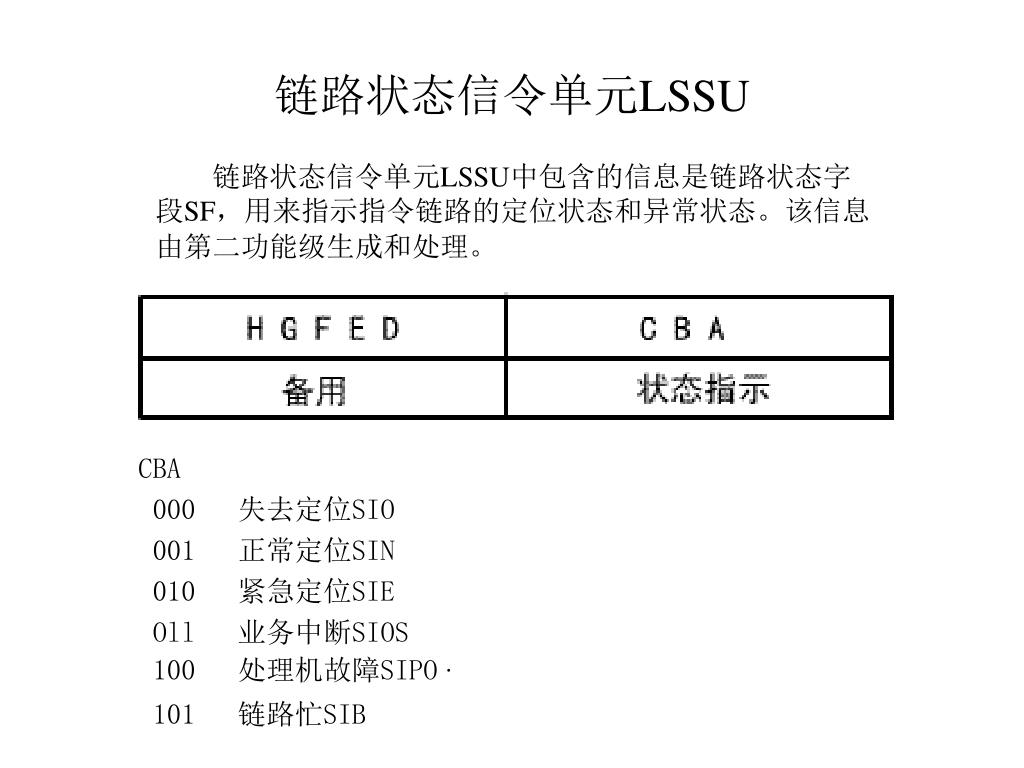

  44. 链路状态信令单元LSSU 链路状态信令单元LSSU中包含的信息是链路状态字段SF,用来指示指令链路的定位状态和异常状态。该信息由第二功能级生成和处理。 CBA 000 失去定位SIO 001 正常定位SIN 010 紧急定位SIE Oll 业务中断SIOS 100 处理机故障SIPO· 101 链路忙SIB

  45. 2-4-4 我国No.7信令网的结构

  46. 一、信令网的基本组成部件 No.7信令网的基本组成部件有信令点SP、信令转接点STP和信令链路。 1.信令点SP SP是处理控制消息的节点,产生消息的信令点为该消息的起源点,消息到达的信令点为该消息的目的地节点。任意两个信令点,如果它们的对应用户之间(例如电话用户)有直接通信,就称这两个信令点之间存在信令关系。 2.信令转接点STP 具有信令转发功能,将信令消息从一条信令链路转发到另一条信令链路的节点称为信令转接点。信令转接点分为综合型和独立型两种。综合型STP是除了具有消息传递部分MTP和信令连接控制部分SCCP的功能外,还具有用户部分功能(例如TUP/ISUP、TCAP、INAP)的信令转接点设备;独立型STP是只具有MTP和SCCP功能的信令转接点设备。 3.信令链路 在两个相邻信令点之间传送信令消息的链路称为信令链路。

  47. 二、工作方式 No.7信令网所说的工作方式,是指信令消息所取的通路与消息所属的信令关系之间的对应关系。 1.直联工作方式 两个信令点之间的信令消息,通过直接连接两个信令点的信令链路传递,称为直联工作方式。

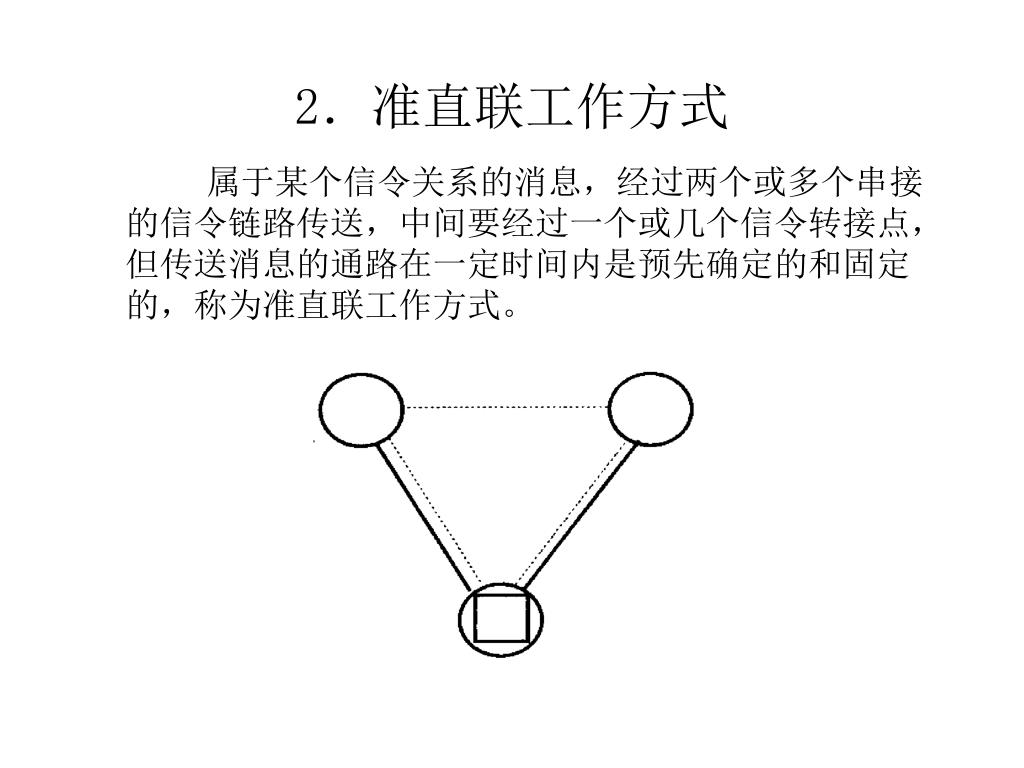

  48. 2.准直联工作方式 属于某个信令关系的消息,经过两个或多个串接的信令链路传送,中间要经过一个或几个信令转接点,但传送消息的通路在一定时间内是预先确定的和固定的,称为准直联工作方式。

  49. 三、我国No.7信令网的结构 1. 我国No.7信令网结构 我国No.7信令网由高级信令转接点HSTP、低级信令转接点LSTP和信令点SP三级组成。

  50. 四、我国三级信令网的双倍分可靠性措施 为了保证信令网的可靠性,提高信令网的可用性,我国的三级信令网采用了如下的双倍分可靠性措施: 1.第一级HSTP采用两个平行的A、B平面,在每个平面内的各个HSTP网状相连,A平面和B平面中成对的HSTP对应相连。 2.每个LSTP分别连接至A、B平面内成对的HSTP,LSTP至A、B平面内两个HSTP的信令链组之间采用负荷分担方式工作。 3.每个SP至少连至两个STP(LSTP或HSTP);若连接HSTP时,应分别连至A、B平面内成对的HSTP. SP至两个STP的信令链路组间采用负荷分担工作方式工作。
