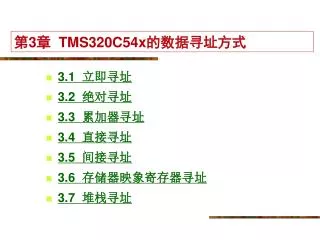

  1. 第3章TMS320C54x的数据寻址方式 • 3.1 立即寻址 • 3.2 绝对寻址 • 3.3 累加器寻址 • 3.4 直接寻址 • 3.5 间接寻址 • 3.6 存储器映象寄存器寻址 • 3.7 堆栈寻址

  2. TMS320C54x DSP提供以下7种基本数据寻址方式： （1）立即数寻址 （2）绝对地址寻址 （3）累加器寻址 （4）直接寻址 （5）间接寻址 （6）存储器映射寄存器寻址 （7）堆栈寻址

  3. 助记符指令的基本形式: 标号，操作符，操作数1，操作数2，操作数3 其中，标号是可选项，操作数可以没有或有多个，其内容可以是立即数、寄存器、程序地址、数据地址、I/O地址等。TMS320C54x中源操作数一般在操作数1的位置，目的操作数则在操作数3的位置，指令执行结果存放到目的操作数单元中，源操作数不变。 例如：LD #0FFH，A 上述指令的执行结果是将立即数0FFH传送至累加器A中。这里的LD为操作符，#0FFH为操作数1，累加器A为操作数2。

  4. 缩写符号 含义 Smem 16位单数据存储器操作数 Xmem 在双操作数指令及某些单操作数指令中所用的16位双数据存储器操作数，从DB总线上读出 Ymem 在双操作数指令中所用的16位双数据存储器操作数，从CB总线上读出；在读同时并行写的指令中表示写操作数 dmad 16位立即数——数据存储器地址（0~65535） pmad 16位立即数——程序存储器地址（0~65535） PA 16位立即数——I/O口地址（0~65535） src 源累加器（A或B） dst 目的累加器（A或B） lk 16位长立即数 表3-1 寻址指令中用到的缩写符号及其含义

  5. 3.1 立即寻址 • 在立即寻址方式中，指令中包括了立即操作数。 • 一条指令中可对两种立即数编码，一种是短立即数（3、5、8或9位），另一种是16位的长立即数。短立即数指令编码为一个字长，16位立即数的指令编码为两个字长。 • 立即数寻址指令中在数字或符号常数前面加一个“＃”号，来表示立即数，否则就会被认为是一个地址 。 返回首页

  6. 例如：把立即数80H装入累加器A，其正确的指令为：例如：把立即数80H装入累加器A，其正确的指令为： LD　＃80H,A 如果漏掉了“＃”号，指令LD 80H,A就变成了把地址80H单元中的数装到累加器A中去。

  7. 3.2 绝对寻址 • 3.2.1 数据存储器（dmad）寻址 • 3.2.2 程序存储器（pmad）寻址 • 3.2.3 端口地址（PA）寻址 • 3.2.4 长立即数*（lk）寻址 返回首页

  8. 3.2.1 数据存储器（dmad）寻址 • 使用数据存储器寻址的指令有： MVDK Smem, dmad MVDM dmad, MMR MVKD dmad, Smem MVMD MMR, dmad • 数据存储器寻址使用符号（符号地址）或一个表示16位地址的立即数来指明寻址的数据存储单元的16位绝对地址。例如： MVKD SMAPLE，*AR5; 返回本节

  9. MVKD 1000H，*+AR5 例 Data Memory

  10. 3.2.2 程序存储器（pmad）寻址 • 使用程序存储器寻址的指令有： • FIRS Xmem, Ymem, pmad MACD Smem, pmad, src • MACP Smem, pmad, src MVDP Smem, pmad • MVPD pmad, Smem • 程序存储器（pmad）寻址使用符号（符号地址）或一个表示16位地址的立即数来给出程序空间的地址。例如，把程序存储器中标号为TABLE单元中的值复制到AR7所指定的数据存储器中去，指令可写为： • MVPD TABLE,*AR7; 返回本节

  11. 3.2.3 端口地址（PA）寻址 • 使用端口地址的指令有： PORTR PA, Smem PORTW Smem , PA • 端口地址（PA）寻址使用一个符号（符号地址）或一个表示16位地址的立即数来给出外部I/O口地址。例如： PORTR FIFO ,*AR5; 返回本节

  12. 例 PORTR 05，INDAT；INDAT .equ 60H I/O Memory Data Memory

  13. PORTW OUTDAT,5H；OUTDAT .equ 07H 例 I/O Memory Data Memory

  14. 3.2.4 长立即数*（lk）寻址 • 长立即数*（lk）寻址用于所有支持单数据存储器操作数（Smem）的指令。 • 长立即数*（lk）寻址使用一个符号（符号地址）或一个表示16位地址的立即数来指定数据存储空间的一个地址。例如，把数据空间中地址为BUFFER单元中的数据传送到累加器A，指令可写为： LD *（BUFFER），A 返回本节

  15. 3.3 累加器寻址 • 累加器寻址是用累加器中的数值作为一个地址读写程序存储器。共有两条指令可以采用累加器寻址： READA Smem WRITA Smem 返回首页

  16. 例 READA DAT6 Program Memory Data Memory

  17. 例4.44 WRITA DAT5 Program Memory Data Memory

  18. 3.4 直接寻址 • 在直接寻址方式中，指令中包含数据存储器地址（dma）的低7位，这7位dma作为地址偏移量，结合基地址（由数据页指针DP或堆栈指针SP给出）共同形成16位的数据存储器地址。使用这种寻址方式，用户可在不改变DP或SP的情况下，对一页内的128个存储单元随机寻址。采用这种寻址方式的好处是指令为单字指令，数据存储器地址（dma）的低7位放在指令字中。直接寻址的代码格式为： 返回首页

  19. DP或SP都可以与dmad偏移相结合来产生实际地址。位于状态寄存器ST1中的编译方式位(CPL)决定选择采用哪种方式来产生实际地址。DP或SP都可以与dmad偏移相结合来产生实际地址。位于状态寄存器ST1中的编译方式位(CPL)决定选择采用哪种方式来产生实际地址。 CPL=0时，dmad域与9 bit的DP域相结合形成16 bit的数据存储器地址; CPL=1时，dmad域加上(正偏移)SP的值形成16 bit的数据存储器地址。

  20. 图3-1 DP作为基地址的直接寻址方式 图3-2 SP作为基地址的直接寻址方式 返回本节

  21. 直接寻址的指令书写格式为在变量前加一个@，或者用一个dmad来设定偏移地址。直接寻址的指令书写格式为在变量前加一个@，或者用一个dmad来设定偏移地址。 • 下面举例说明： • LD #3，DP ；设置当前页面为3 • LD @x，A ；将x值加载到累加器A • LD #4，DP ；设置当前页面为4，y所在的页面 • ADD @y，A ；将y值加到累加器A

  22. .bss x 128 ,1 • .text • LD #0 , A • LD #X , DP • ADD #1 , A , A • STL A , X • ADD #1 , A , A • STL A , X+128 • ………

  23. 3.5 间接寻址 • 3.5.1 单操作数寻址 • 3.5.2 双操作数寻址 返回首页

  24. 在间接寻址中，64 K字数据空间中的任意单元都可以通过一个辅助寄存器中的16位地址进行访问，同时可以预调整或修改辅助寄存器值，完成循环寻址和位码倒序寻址等特殊功能。 TMS320C54x有8个16位辅助寄存器(AR0～AR7)、两个辅助寄存器算术运算单元(ARAU0和ARAU1)，它们与8个辅助寄存器一起完成16位无符号数算术运算。

  25. 间接寻址很灵活，它不仅能在单条指令中对存储器读/写一个16位操作数，而且还能在单条指令中读两个独立的数据存储单元，读/写两个顺序的数据存储单元，或者读一个数据存储单元的同时写另一个数据存储单元。

  26. 3.5.1 单操作数寻址 • 单数据存储器操作数间接寻址指令的格式如下：

  27. 2～0位：3位辅助寄存器域，它定义了寻址所使用的辅助寄存器。ARF由状态寄存器ST1中的兼容方式位CMPT来决定。2～0位：3位辅助寄存器域，它定义了寻址所使用的辅助寄存器。ARF由状态寄存器ST1中的兼容方式位CMPT来决定。 • CMPT＝0：标准方式。ARP始终设置为0，不能修改。 • CMPT＝1：兼容方式。

  28. 表3-2列出了单数据存储器（Smem）操作数间接寻址类型。表3-2列出了单数据存储器（Smem）操作数间接寻址类型。 • 特殊的间接寻址方式有： 循环寻址 倒序寻址

  29. 表3-2 单数据存储器操作数间接寻址类型

  30. 1、循环寻址 在卷积、相关和FIR滤波器等算法中，都需要在存储器中设置一个循环缓冲器，它是一个滑动窗口，保存着最新的一批数据。当新的数据到来时，缓冲器中最早的数据就会被新的数据覆盖。循环缓冲器实现的关键是循环寻址的实现。循环缓冲器大小寄存器(BK)的内容确定了循环缓冲器的大小。BK中的数值由指令“STM #lk，BK”设定。长度为R的缓冲器必须从N位地址的边界开始(即循环缓冲器基地址的N个最低有效位必须为0)，N应满足2N>R的最小整数。

  31. 循环缓冲区的有效基地址(EFB)就是用户选定的辅助寄存器(ARx)的低N位置0后所得到的值，循环缓冲区的的尾地址(EOB)是通过用BK的低N位代替ARx的低N位得到的。循环缓冲区的指针index就是ARx的低N位，step就是加到辅助寄存器或从辅助寄存器中减去的值。循环寻址方框图如图3-3。

  32. 3-3循环寻址的框图

  33. 循环寻址的算法为： • if 0≤index+step≤BK； • index＝index+step. • else if index+step≥BK； • index＝index+step-BK. • else if index+step＜0； • index＝index+step+BK.

  34. 举例： 一个循环缓冲区大小BK=N=6，AR1=0060H，用*AR1+%间接寻址。第一次寻址后，AR1=0061H；第二次寻址后， AR1=0062H；….；第六次寻址后，AR1指向0066H，再按照BK的值6取模，此时，AR1又指向0060H单元（前面5次按照BK取模时，AR1的值不变）。

  35. 2、位码倒序寻址功能 位码倒序寻址提高了执行速度，在FFT算法中，经常要用到位码倒序寻址功能。在这种寻址方式中，AR0存放的整数N是FFT点数的一半。一个辅助寄存器指向一个数据存放的物理单元，当使用位倒序寻址把AR0加到辅助寄存器中时，地址以位倒序的方式产生，即进位是从左向右，而不是通常的从右向左。

  36. 例如：AR0＝0000 1010B，AR2＝0110 0110B，如执行*AR2+0B寻址功能，也就是(0110 0110)+(000 1010)，结果AR2＝0110 1101B。应注意，计算是采用从左到右运算的。 • 以16点FFT为例，其运算结果的顺序为X(0)、X(8)、X(4)、…、X(15)，如表3-3所示。

  37. 表3-3 位倒序寻址 返回本节

  38. 3.5.2 双操作数寻址 • 双数据存储器操作数间接寻址类型为*ARx、*ARx-、*ARx+、*ARx+0%。 • 所用辅助寄存器只能是AR2、AR3、AR4、AR5。 • 其特点是：占用程序空间小，运行速度快，在一个机器周期内通过两个16位数据总线（C和D）读两个操作数。指令中Xmem表示从DB总线上读出的16位操作数，Ymem表示从CB总线上读出的16位操作数。 返回本节

  39. 3.6 存储器映象寄存器寻址 • 存储器映象寄存器寻址用于修改存储器映象寄存器（MMR）中的内容，而不影响当前数据页指针DP和当前堆栈指针SP。由于这种方式不需要修改DP和SP，对寄存器的写操作开销最小。存储器映象寄存器寻址可用于直接寻址和间接寻址。 返回首页

  40. * 当采用直接寻址方式时，数据存储器地址的低7位来自指令字。不管当前DP或SP值为多少，数据地址的高9位都被置零。 * 当采用间接寻址方式时，数据存储器地址的低7位来自当前辅助寄存器的低7位，数据地址的高9位置零。当操作完后，辅助寄存器的高9位都被强制清零。

  41. 共8条指令能使用存储器映射寄存器的寻址方式：共8条指令能使用存储器映射寄存器的寻址方式： * LDM MMR，dst * MVDM dmad，MMR * MVMD MMR，dmad * MVMM MMRx，MMRy * POPM MMR * PSHM MMR * STLM src，MMR * STM #1k，MMR

  42. 例 LDM AR4，A

  43. 3.7 堆栈寻址 • 当发生中断或子程序调用时，系统堆栈自动保存PC值。堆栈也可以用于保存和传递其他数据。堆栈由高地址向低地址增长，处理器使用16位的存储器映象寄存器——堆栈指针（SP）对堆栈进行寻址， C54x DSP的堆栈存放数据是从高端地址向低端地址进行的，SP总是指向压入堆栈的最后一个数据。 返回首页

  44. 有4条使用堆栈寻址的指令： • PSHD 把一个数据存储器数据压入堆栈； • PSHM 把一个存储器映象寄存器中的值压入堆栈； • POPD 从堆栈中弹出一个数据至数据存储器单元； • POPM 从堆栈中弹出一个数据至存储器映象寄存器。 返回本节

  45. 操作前的堆栈和SP 操作后的堆栈和SP SP 0001 0011 SP 0010 0001 0010 0010 x2 0011 x1 0011 x1 0100 0100 0101 0101 0110 0110
