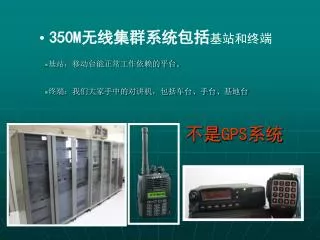

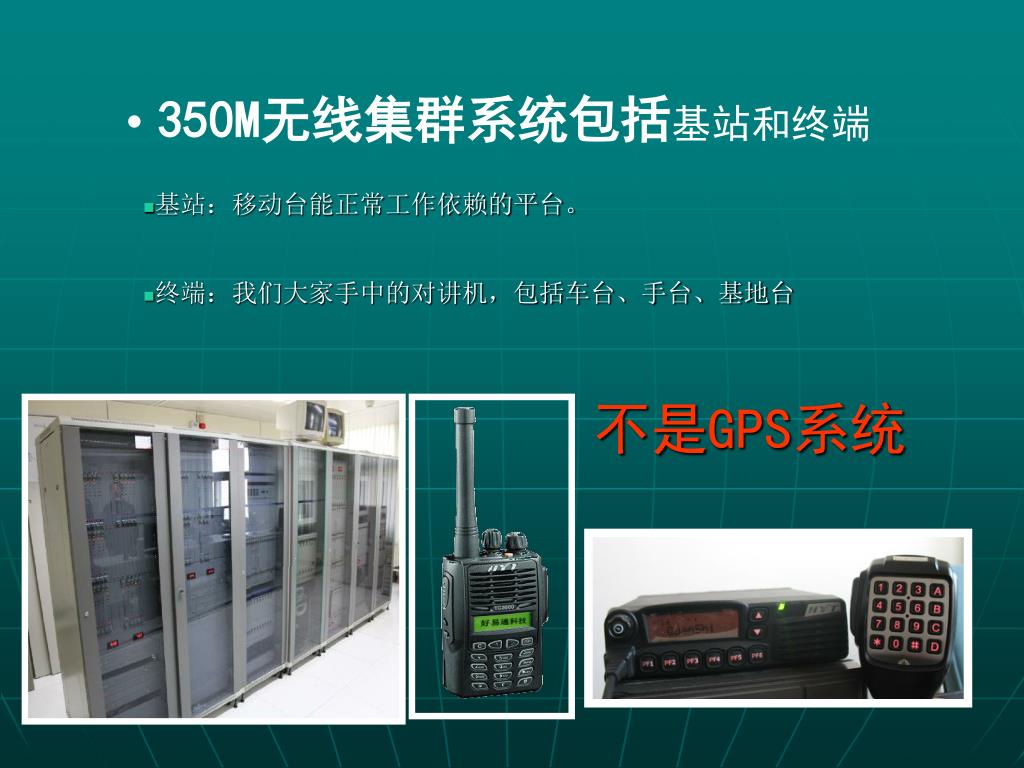

  1. 不是GPS系统 • 350M无线集群系统包括基站和终端 • 基站：移动台能正常工作依赖的平台。 • 终端：我们大家手中的对讲机，包括车台、手台、基地台

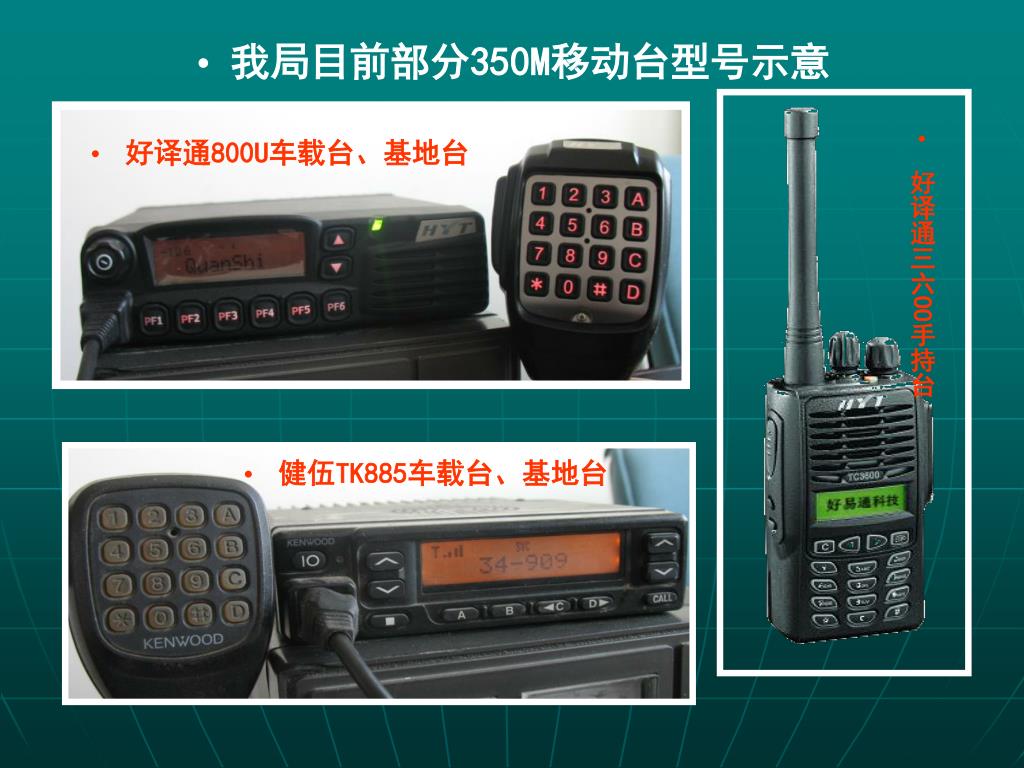

  2. 我局目前部分350M移动台型号示意 • 好译通三六OO手持台 • 好译通800U车载台、基地台 • 健伍TK885车载台、基地台

  3. 使用注意事项 • 要习惯于移动台的单工工作方式 • 要正确选择通讯组 • 通话完毕要及时拆线。 • 集群通话发起呼叫一定要听到回铃音后再开始讲话

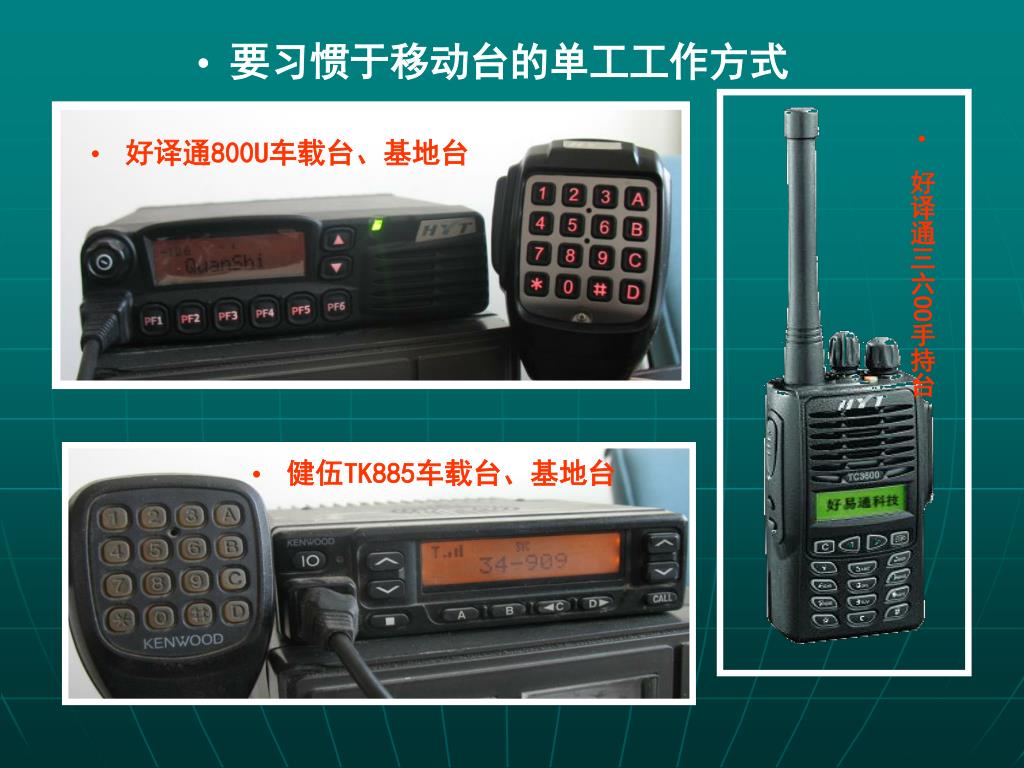

  4. 要习惯于移动台的单工工作方式 • 好译通三六OO手持台 • 好译通800U车载台、基地台 • 健伍TK885车载台、基地台

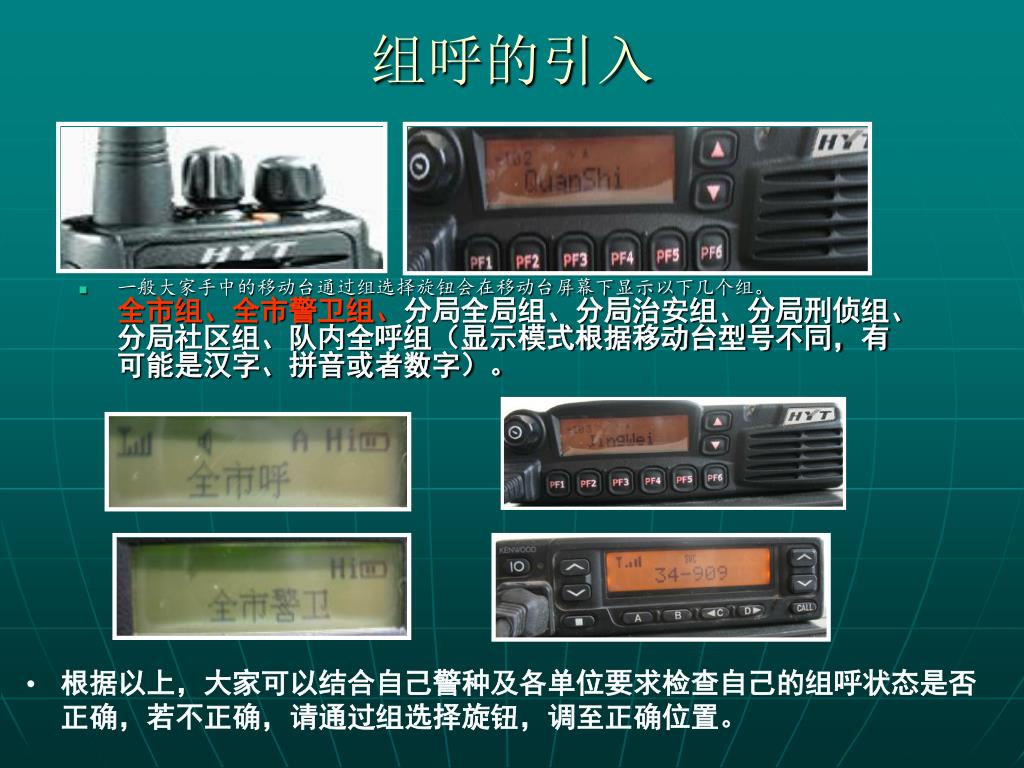

  5. 组呼的引入 • 一般大家手中的移动台通过组选择旋钮会在移动台屏幕下显示以下几个组。全市组、全市警卫组、分局全局组、分局治安组、分局刑侦组、分局社区组、队内全呼组（显示模式根据移动台型号不同，有可能是汉字、拼音或者数字）。 • 根据以上，大家可以结合自己警种及各单位要求检查自己的组呼状态是否正确，若不正确，请通过组选择旋钮，调至正确位置。

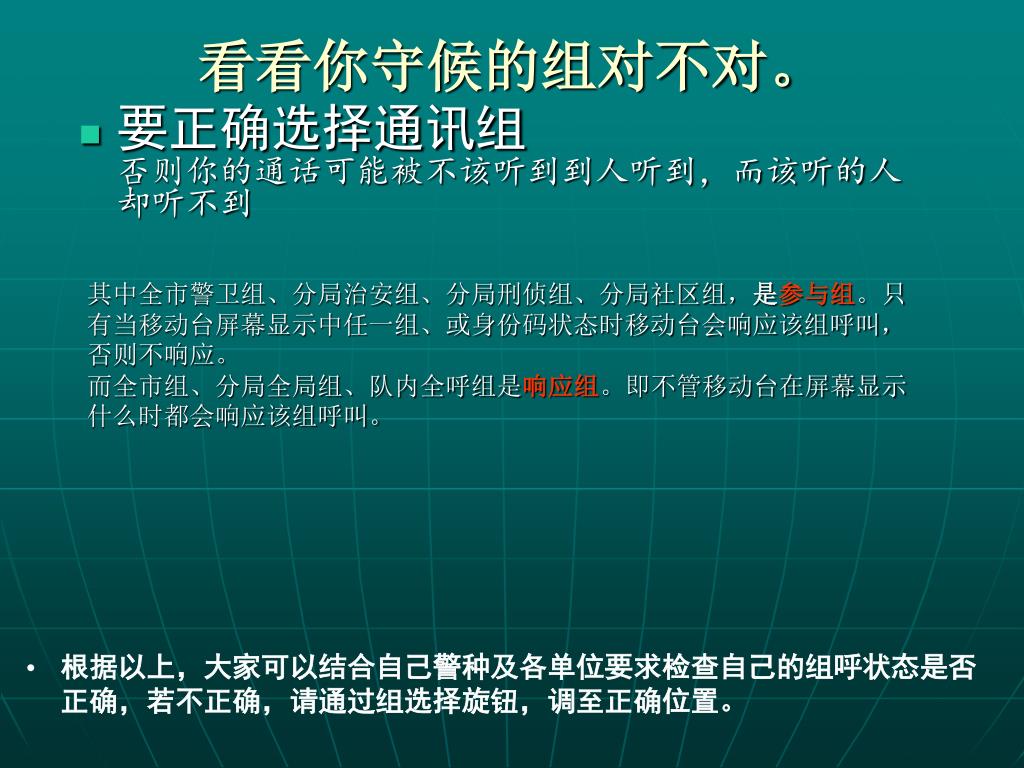

  6. 看看你守候的组对不对。 • 要正确选择通讯组否则你的通话可能被不该听到到人听到，而该听的人却听不到 其中全市警卫组、分局治安组、分局刑侦组、分局社区组，是参与组。只有当移动台屏幕显示中任一组、或身份码状态时移动台会响应该组呼叫，否则不响应。 而全市组、分局全局组、队内全呼组是响应组。即不管移动台在屏幕显示什么时都会响应该组呼叫。 • 根据以上，大家可以结合自己警种及各单位要求检查自己的组呼状态是否正确，若不正确，请通过组选择旋钮，调至正确位置。

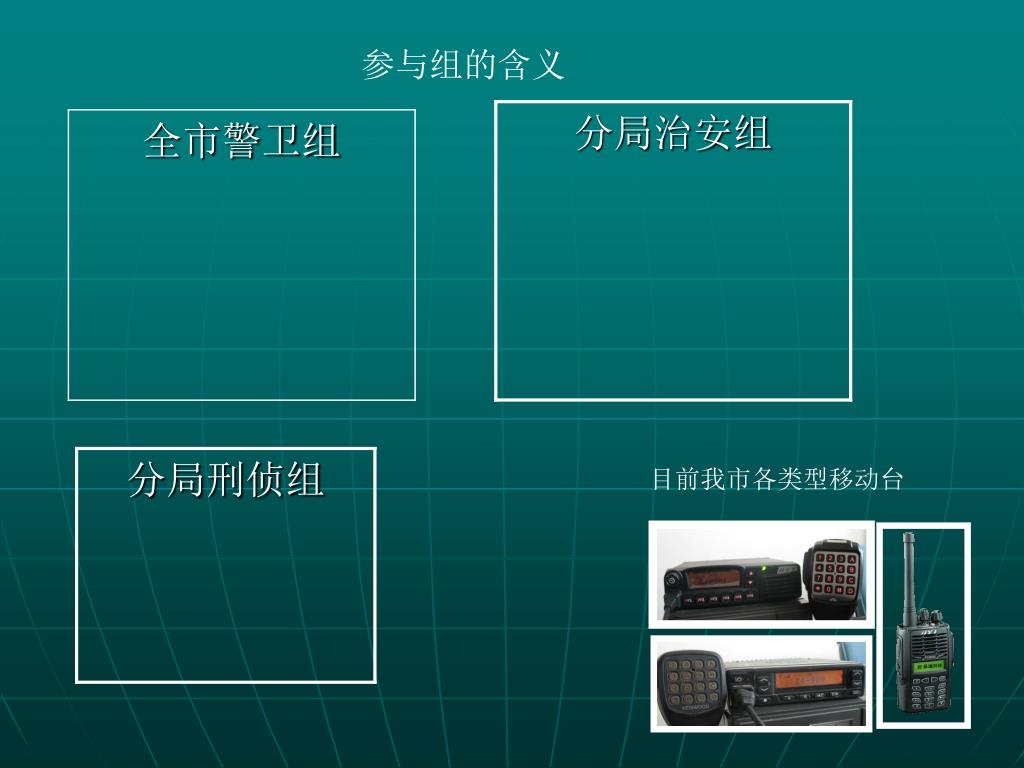

  7. 参与组的含义 目前我市各类型移动台

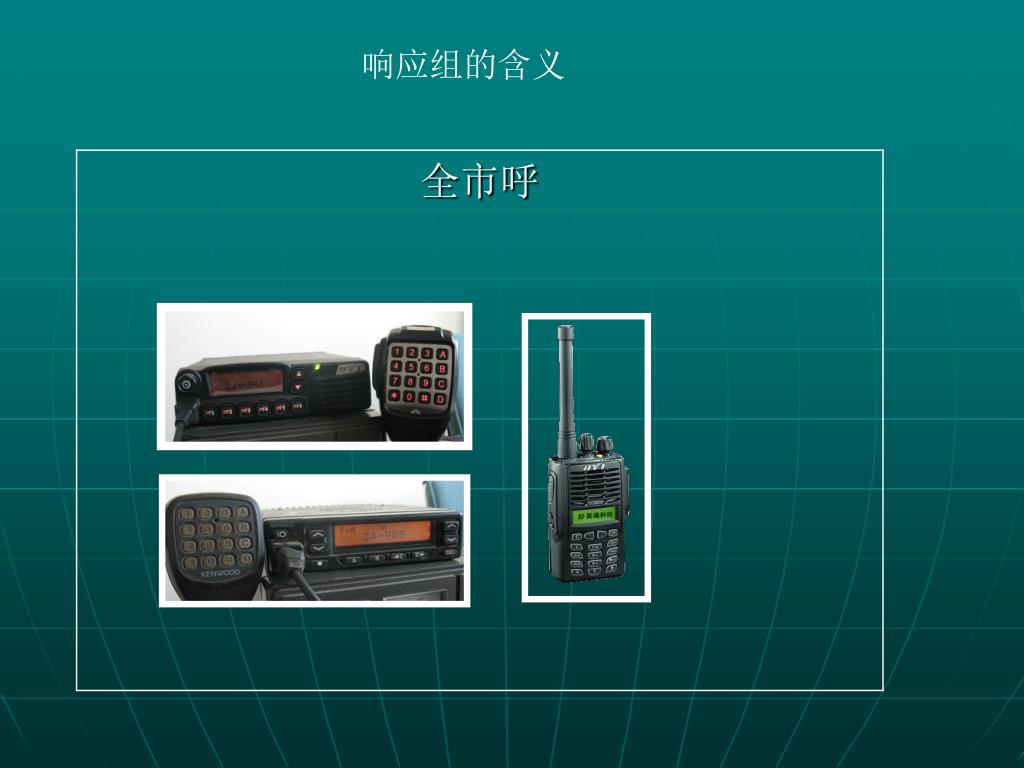

  8. 响应组的含义

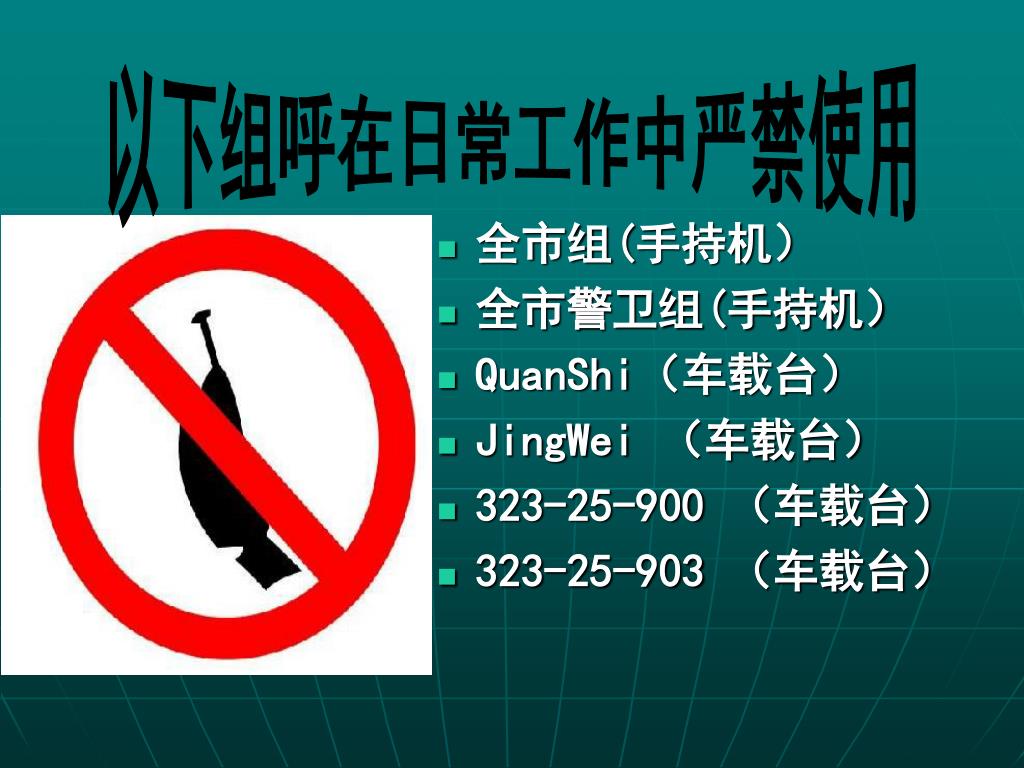

  9. 以下组呼在日常工作中严禁使用 • 全市组(手持机） • 全市警卫组(手持机） • QuanShi（车载台） • JingWei （车载台） • 323-25-900 （车载台） • 323-25-903 （车载台）

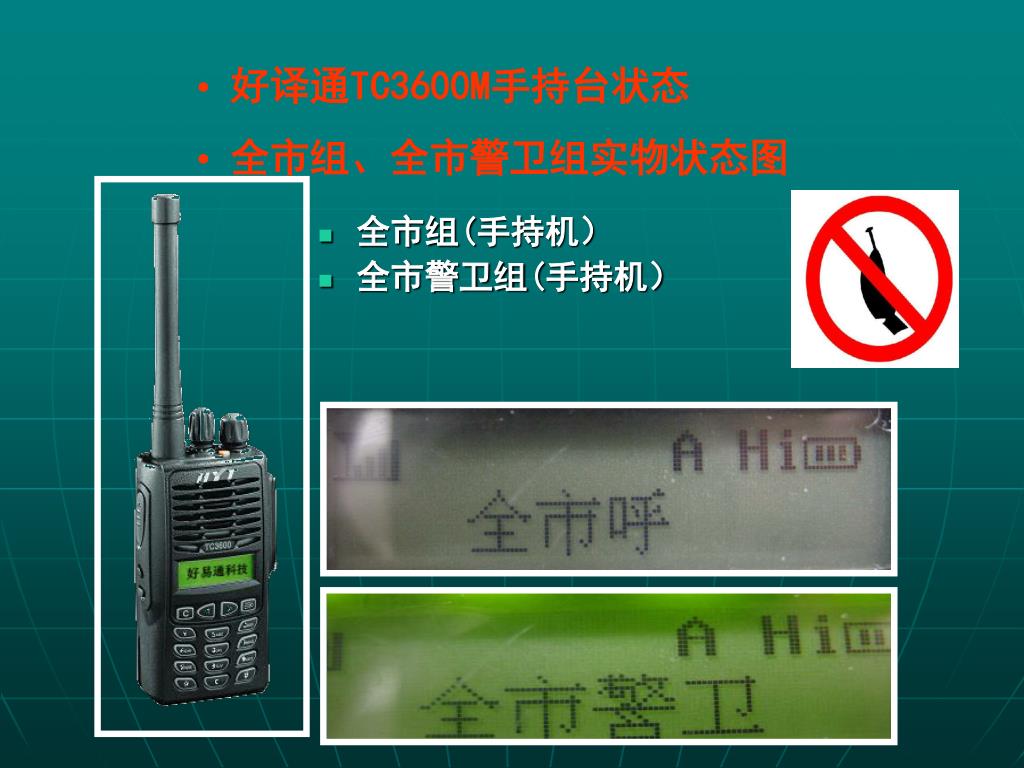

  10. 好译通TC3600M手持台状态 • 全市组、全市警卫组实物状态图 • 全市组(手持机） • 全市警卫组(手持机）

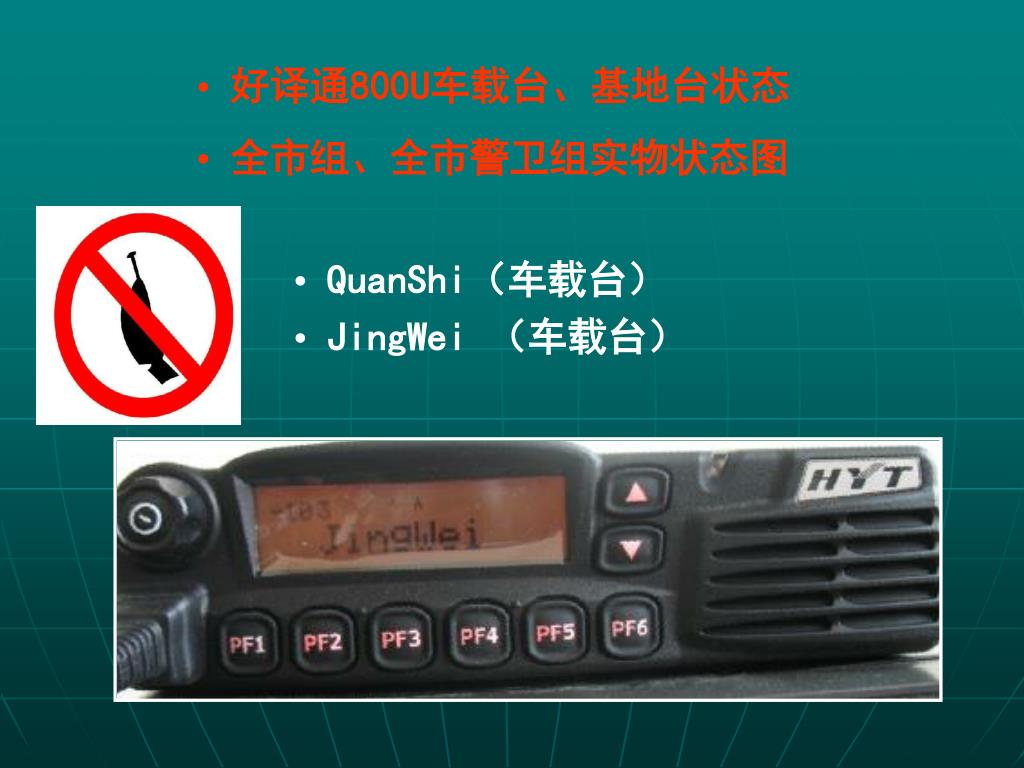

  11. 好译通800U车载台、基地台状态 • 全市组、全市警卫组实物状态图 • QuanShi（车载台） • JingWei （车载台）

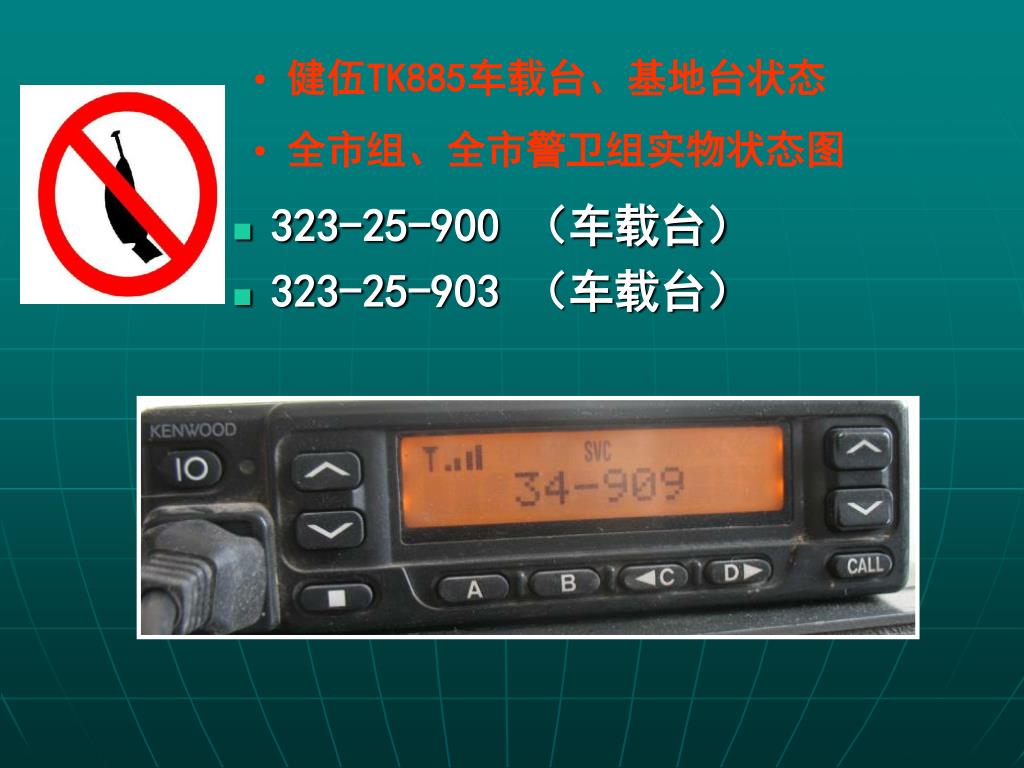

  12. 健伍TK885车载台、基地台状态 • 全市组、全市警卫组实物状态图 • 323-25-900 （车载台） • 323-25-903 （车载台）

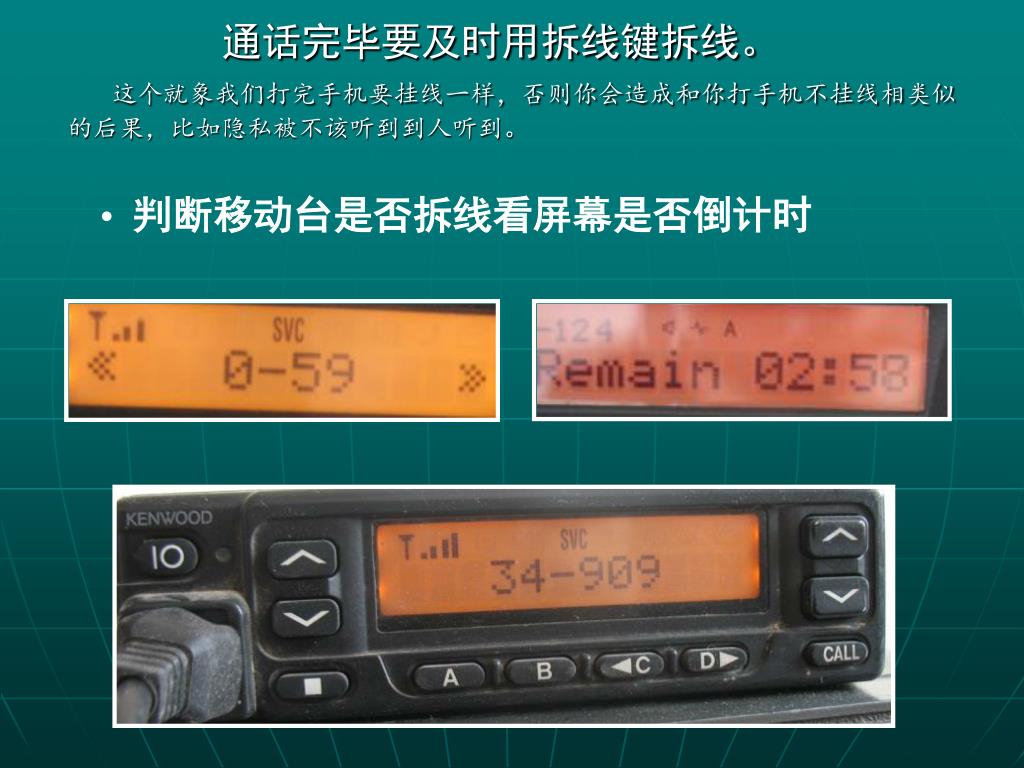

  13. 通话完毕要及时用拆线键拆线。这个就象我们打完手机要挂线一样，否则你会造成和你打手机不挂线相类似的后果，比如隐私被不该听到到人听到。通话完毕要及时用拆线键拆线。这个就象我们打完手机要挂线一样，否则你会造成和你打手机不挂线相类似的后果，比如隐私被不该听到到人听到。 • 判断移动台是否拆线看屏幕是否倒计时

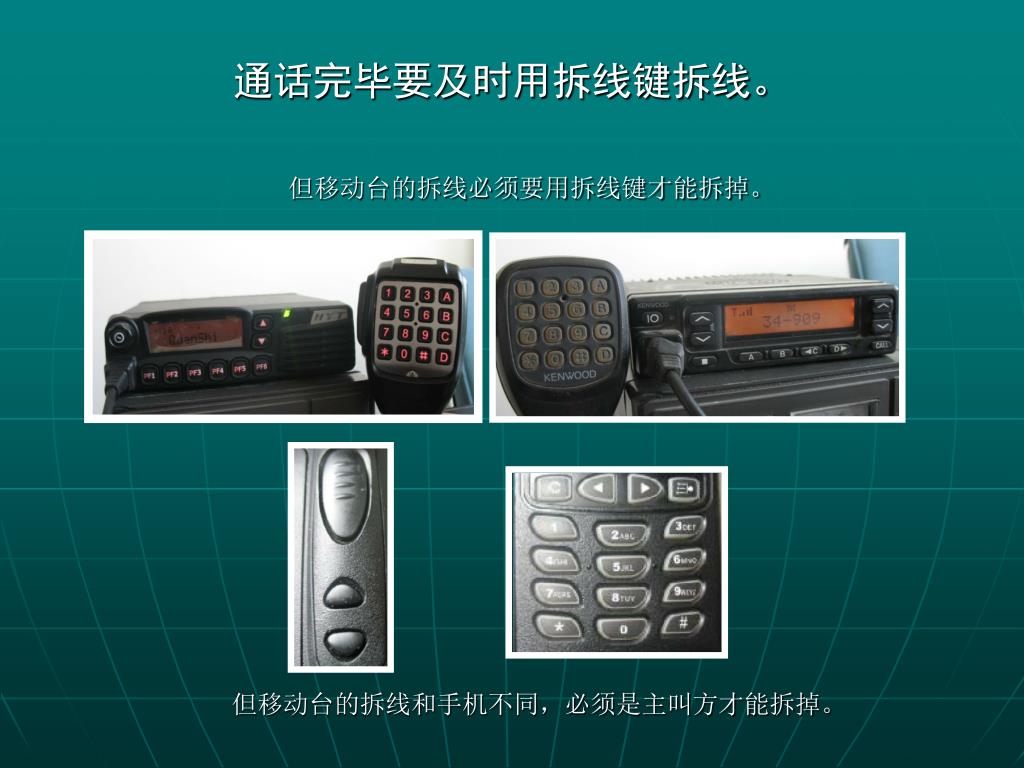

  14. 通话完毕要及时用拆线键拆线。 但移动台的拆线必须要用拆线键才能拆掉。 但移动台的拆线和手机不同，必须是主叫方才能拆掉。

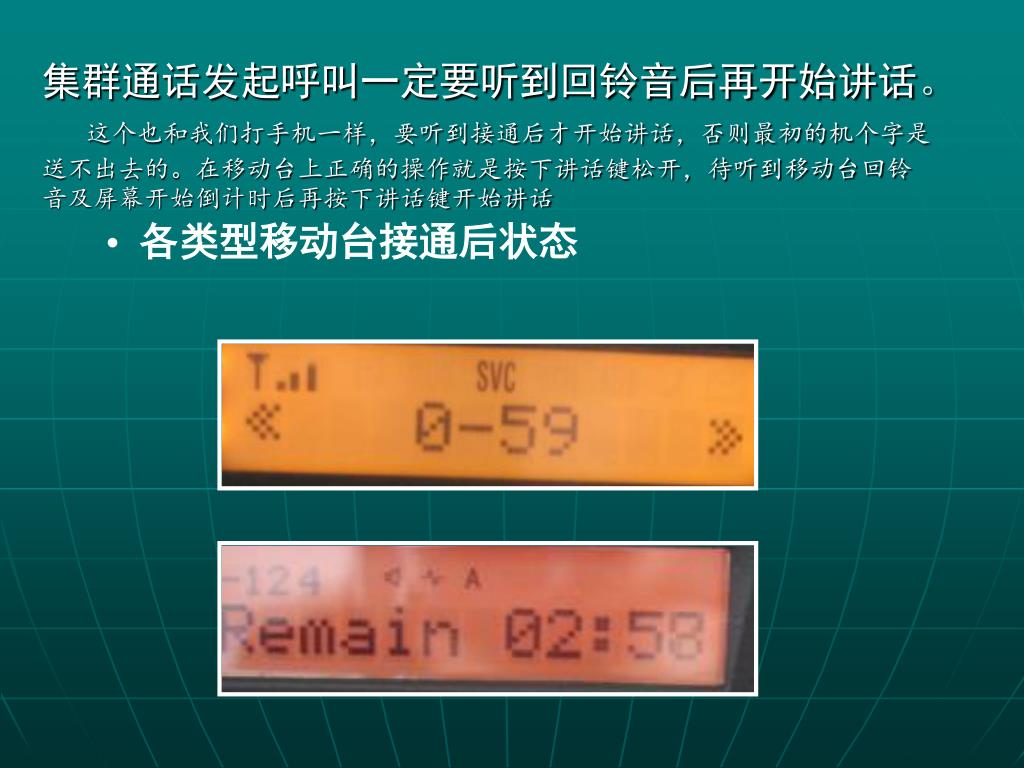

  15. 集群通话发起呼叫一定要听到回铃音后再开始讲话。这个也和我们打手机一样，要听到接通后才开始讲话，否则最初的机个字是送不出去的。在移动台上正确的操作就是按下讲话键松开，待听到移动台回铃音及屏幕开始倒计时后再按下讲话键开始讲话集群通话发起呼叫一定要听到回铃音后再开始讲话。这个也和我们打手机一样，要听到接通后才开始讲话，否则最初的机个字是送不出去的。在移动台上正确的操作就是按下讲话键松开，待听到移动台回铃音及屏幕开始倒计时后再按下讲话键开始讲话 • 各类型移动台接通后状态

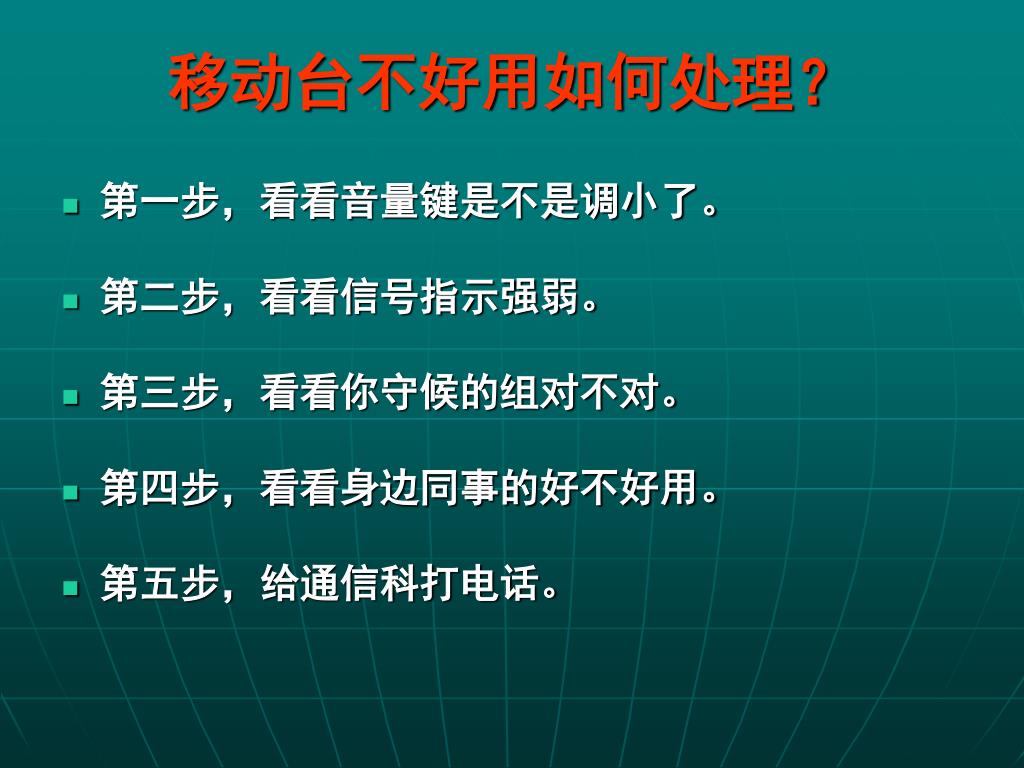

  16. 移动台不好用如何处理？ • 第一步，看看音量键是不是调小了。 • 第二步，看看信号指示强弱。 • 第三步，看看你守候的组对不对。 • 第四步，看看身边同事的好不好用。 • 第五步，给通信科打电话。

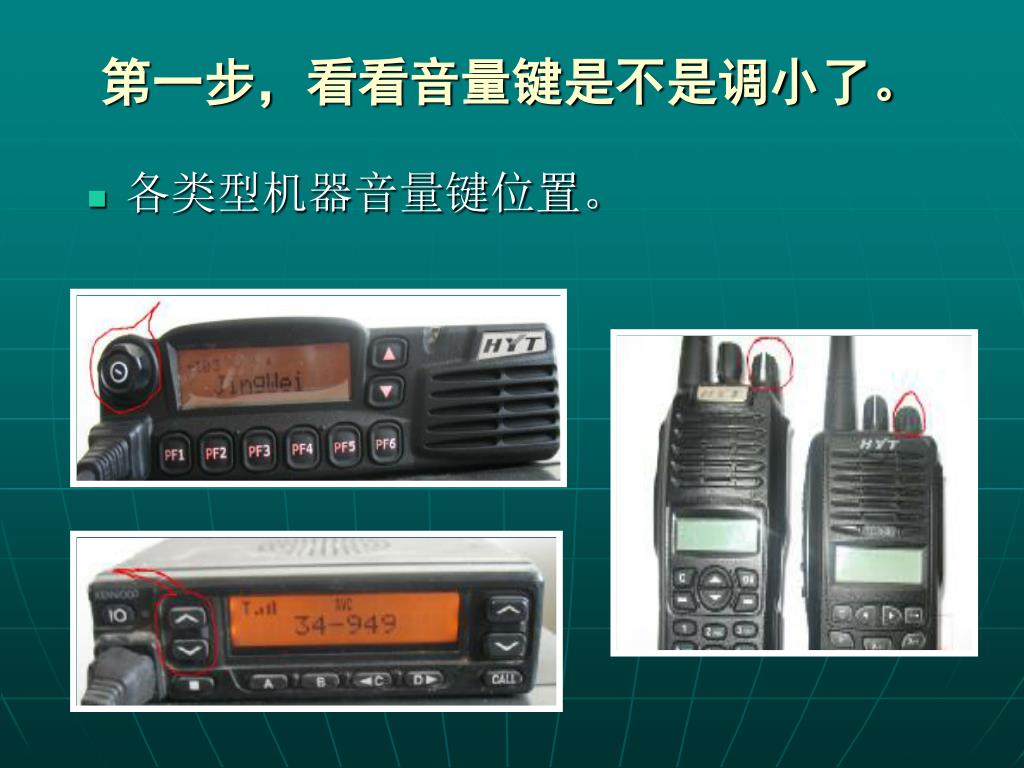

  17. 第一步，看看音量键是不是调小了。 • 各类型机器音量键位置。

  18. 第二步，看看信号指示强弱。 • 各类型机器信号显示位置及信号搜索键位置及搜索过程示意 • 信号显示位置 • 移动台的信号显示有2种类型，一种是类似手机的图形显示，竖条越多表示信号越好，一般在2坚左右均能正常通话。代表型号为好译通3600手持台。 • 还有一种以数字显示，为负值，值越大越好，如-103信号要差于-80。一般信号强于-95均能正常通话。代表型号为好译通800U车载台。

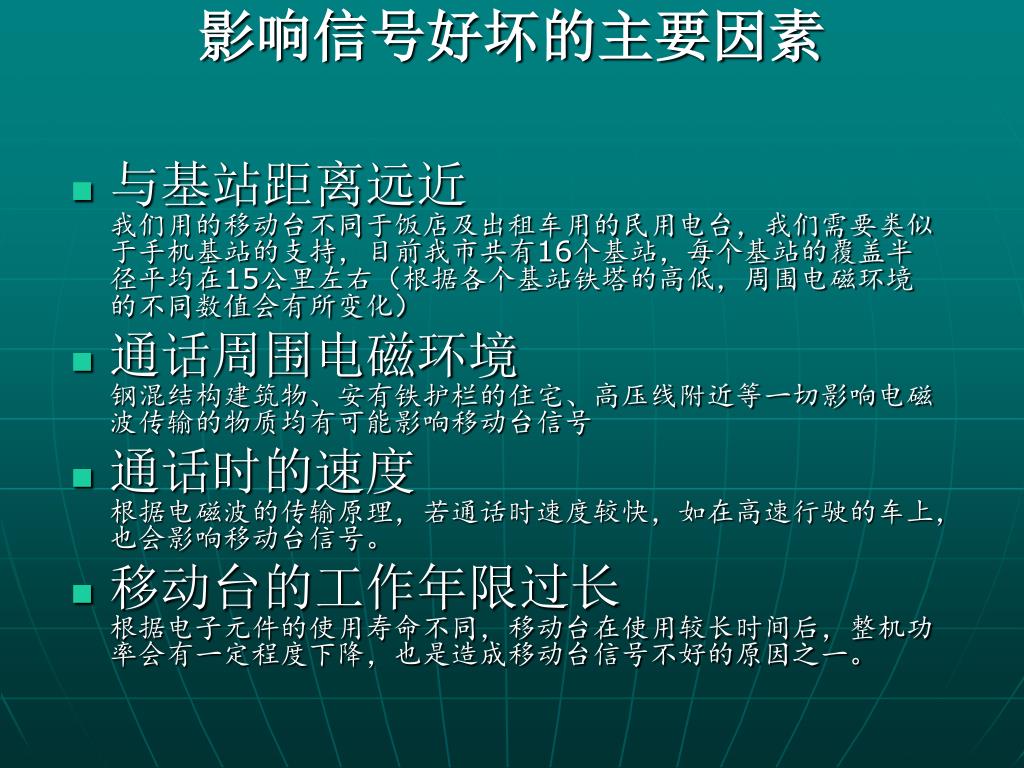

  19. 影响信号好坏的主要因素 • 与基站距离远近我们用的移动台不同于饭店及出租车用的民用电台，我们需要类似于手机基站的支持，目前我市共有16个基站，每个基站的覆盖半径平均在15公里左右（根据各个基站铁塔的高低，周围电磁环境的不同数值会有所变化） • 通话周围电磁环境钢混结构建筑物、安有铁护栏的住宅、高压线附近等一切影响电磁波传输的物质均有可能影响移动台信号 • 通话时的速度根据电磁波的传输原理，若通话时速度较快，如在高速行驶的车上，也会影响移动台信号。 • 移动台的工作年限过长根据电子元件的使用寿命不同，移动台在使用较长时间后，整机功率会有一定程度下降，也是造成移动台信号不好的原因之一。

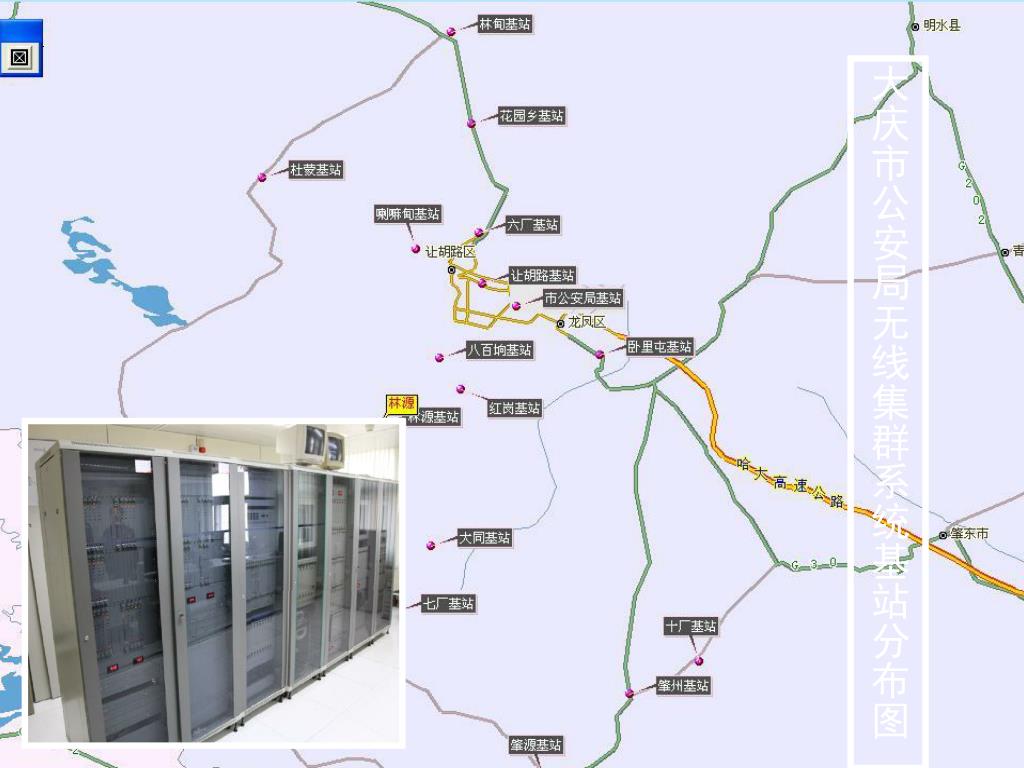

  20. 大庆市公安局无线集群系统基站分布图

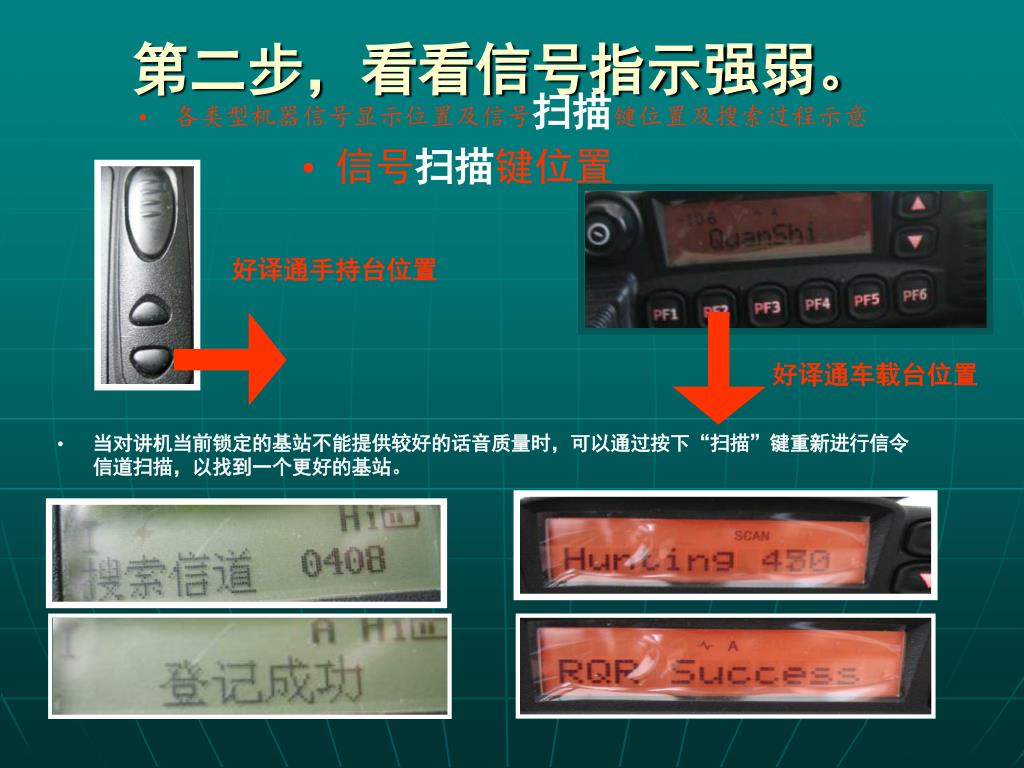

  21. 第二步，看看信号指示强弱。 • 各类型机器信号显示位置及信号扫描键位置及搜索过程示意 • 信号扫描键位置 好译通手持台位置 → → 好译通车载台位置 • 当对讲机当前锁定的基站不能提供较好的话音质量时，可以通过按下“扫描”键重新进行信令信道扫描，以找到一个更好的基站。

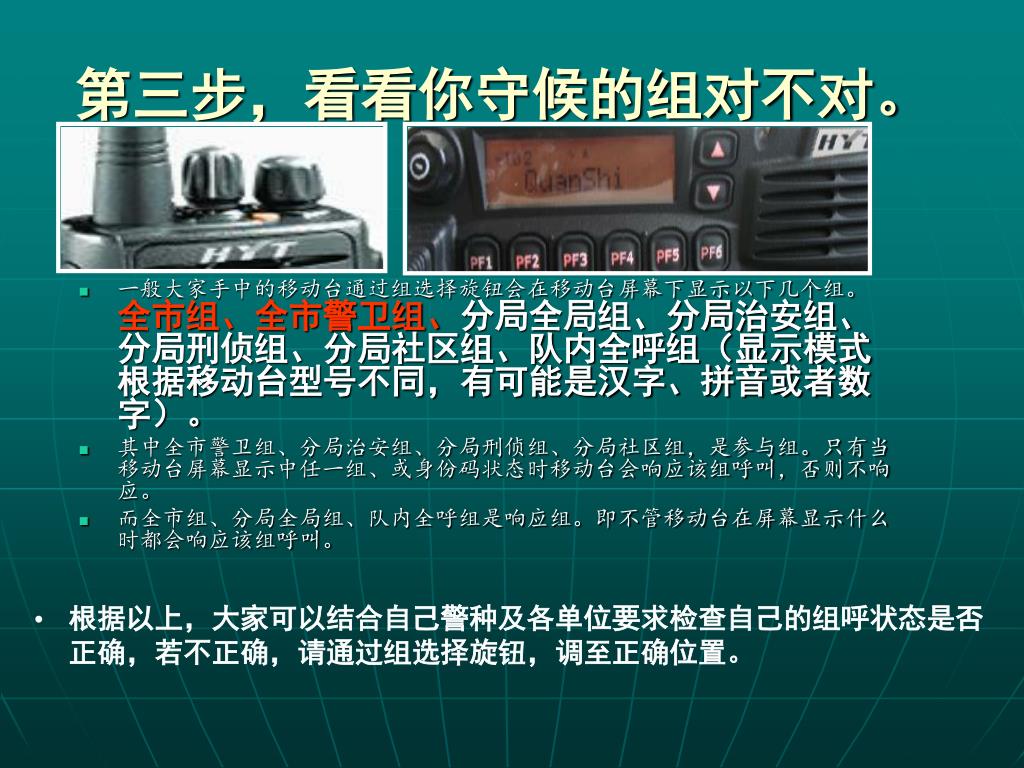

  22. 第三步，看看你守候的组对不对。 • 一般大家手中的移动台通过组选择旋钮会在移动台屏幕下显示以下几个组。全市组、全市警卫组、分局全局组、分局治安组、分局刑侦组、分局社区组、队内全呼组（显示模式根据移动台型号不同，有可能是汉字、拼音或者数字）。 • 其中全市警卫组、分局治安组、分局刑侦组、分局社区组，是参与组。只有当移动台屏幕显示中任一组、或身份码状态时移动台会响应该组呼叫，否则不响应。 • 而全市组、分局全局组、队内全呼组是响应组。即不管移动台在屏幕显示什么时都会响应该组呼叫。 • 根据以上，大家可以结合自己警种及各单位要求检查自己的组呼状态是否正确，若不正确，请通过组选择旋钮，调至正确位置。

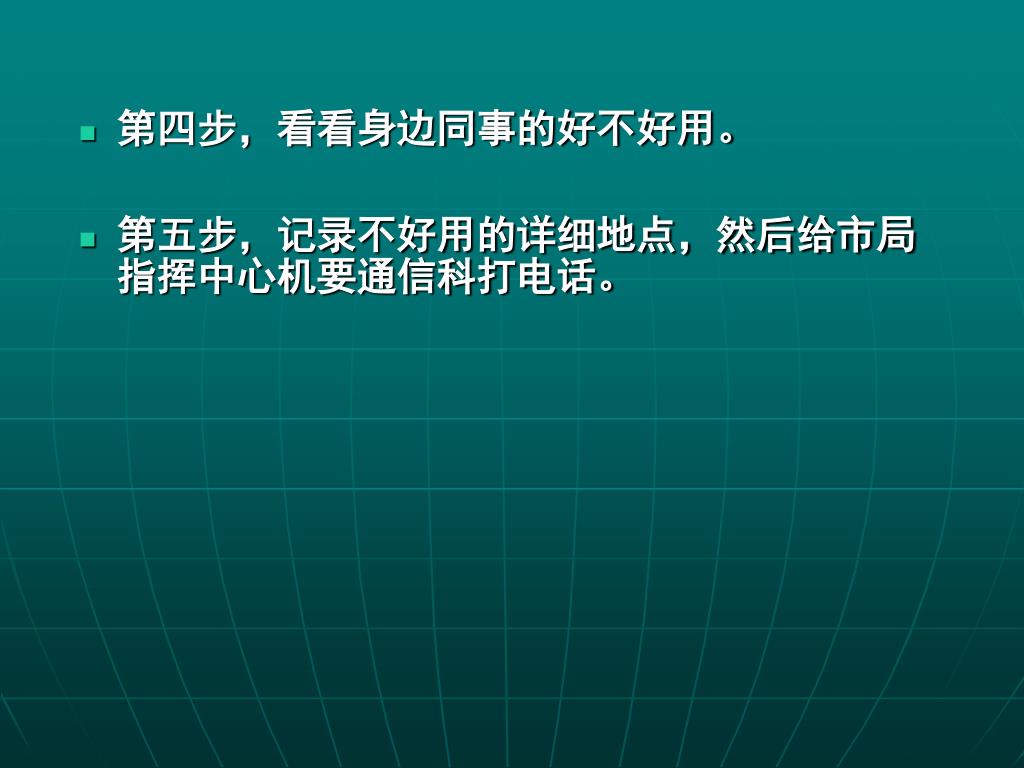

  23. 第四步，看看身边同事的好不好用。 • 第五步，记录不好用的详细地点，然后给市局指挥中心机要通信科打电话。

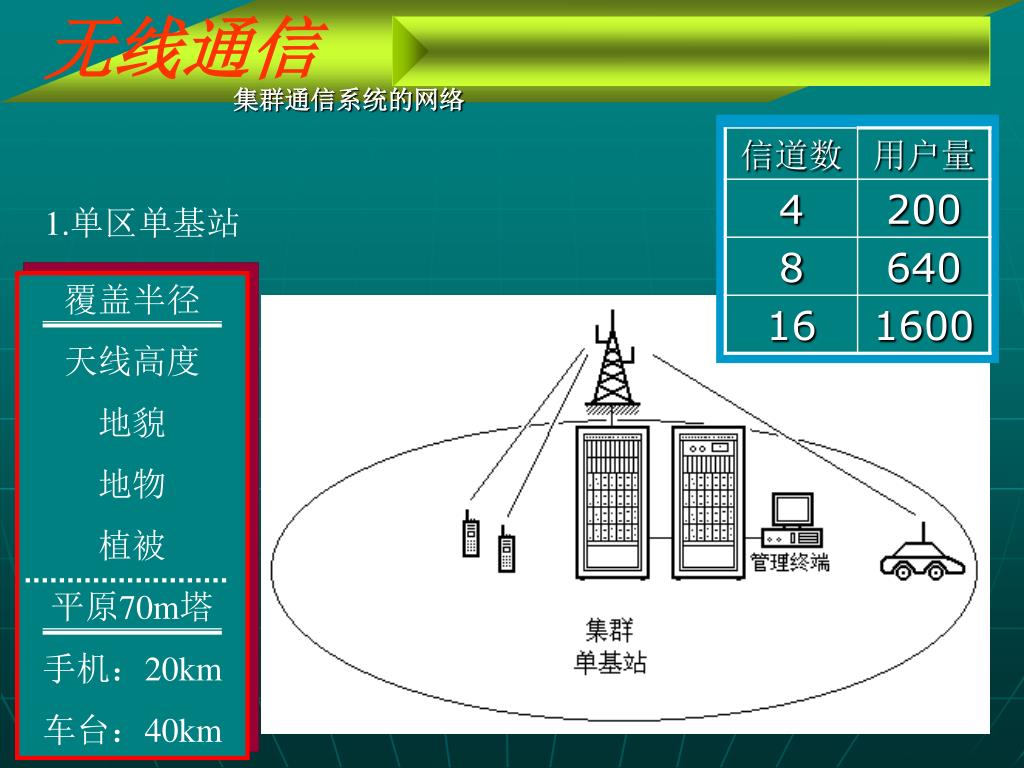

  24. 集群通信系统的网络 无线通信 1.单区单基站 覆盖半径 天线高度 地貌 地物 植被 平原70m塔 手机：20km 车台：40km

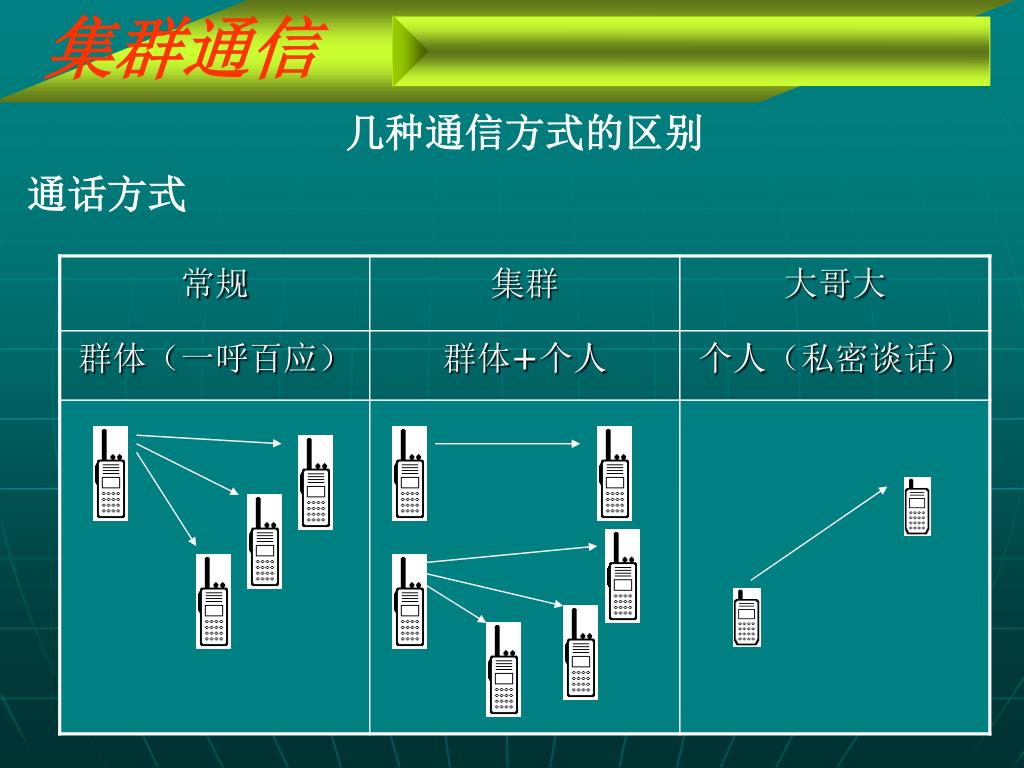

  25. 集群通信 几种通信方式的区别 通话方式

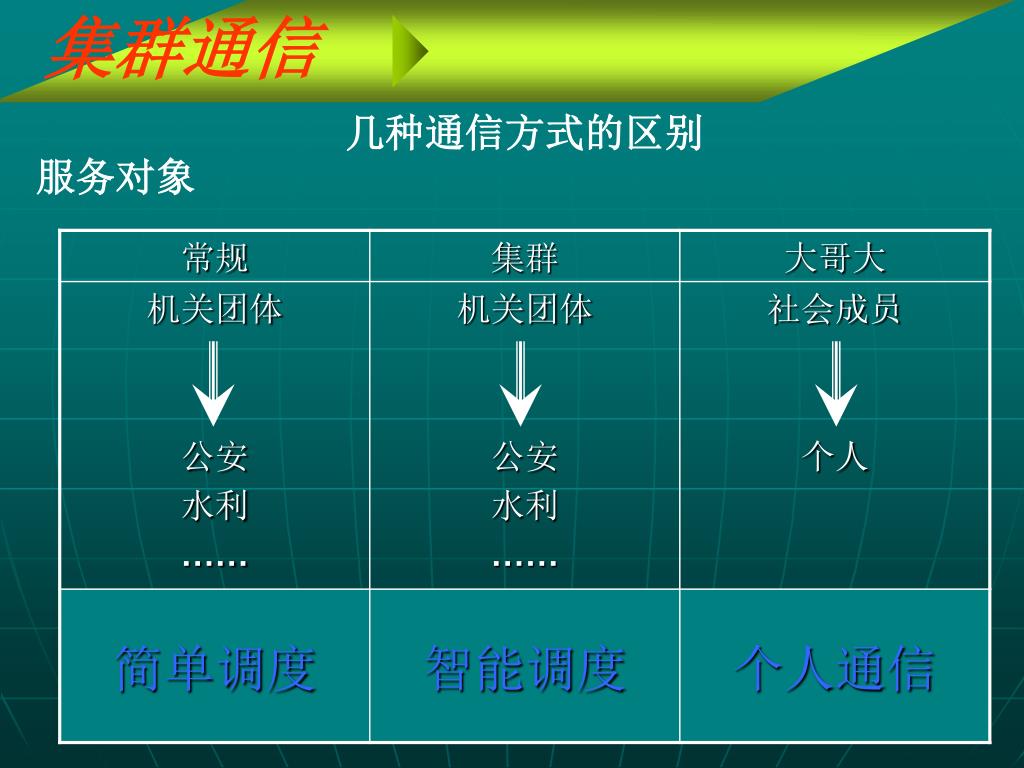

  26. 集群通信 几种通信方式的区别 服务对象

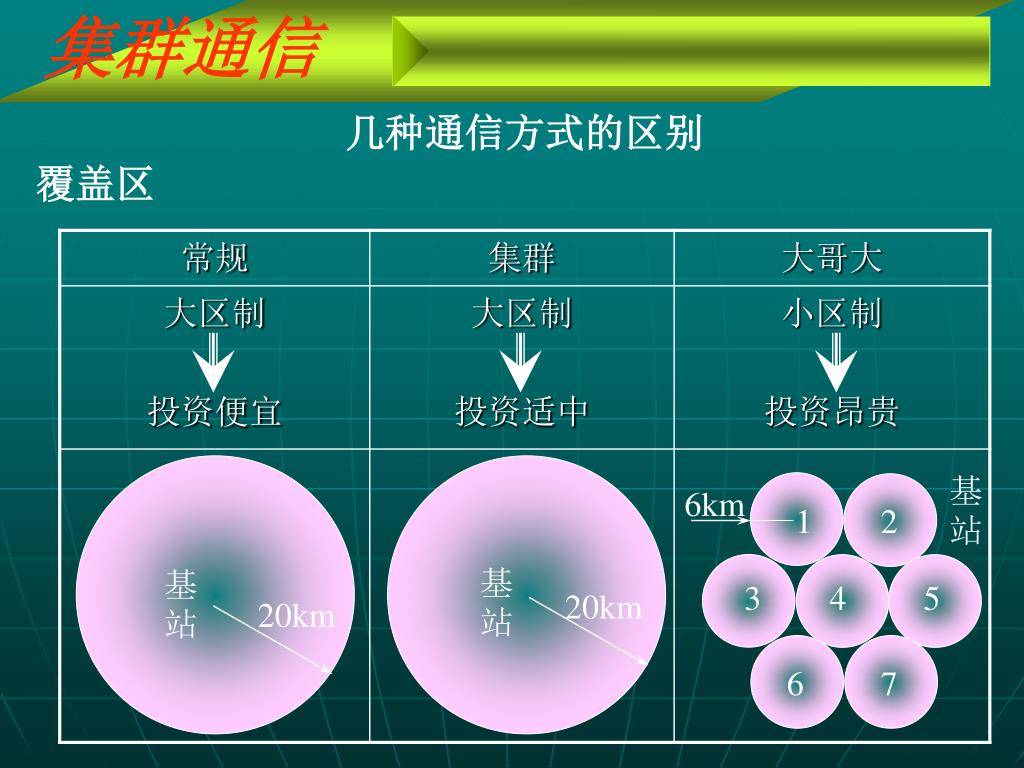

  27. 集群通信 几种通信方式的区别 覆盖区 基站 6km 1 2 基站 基站 3 4 5 20km 20km 6 7

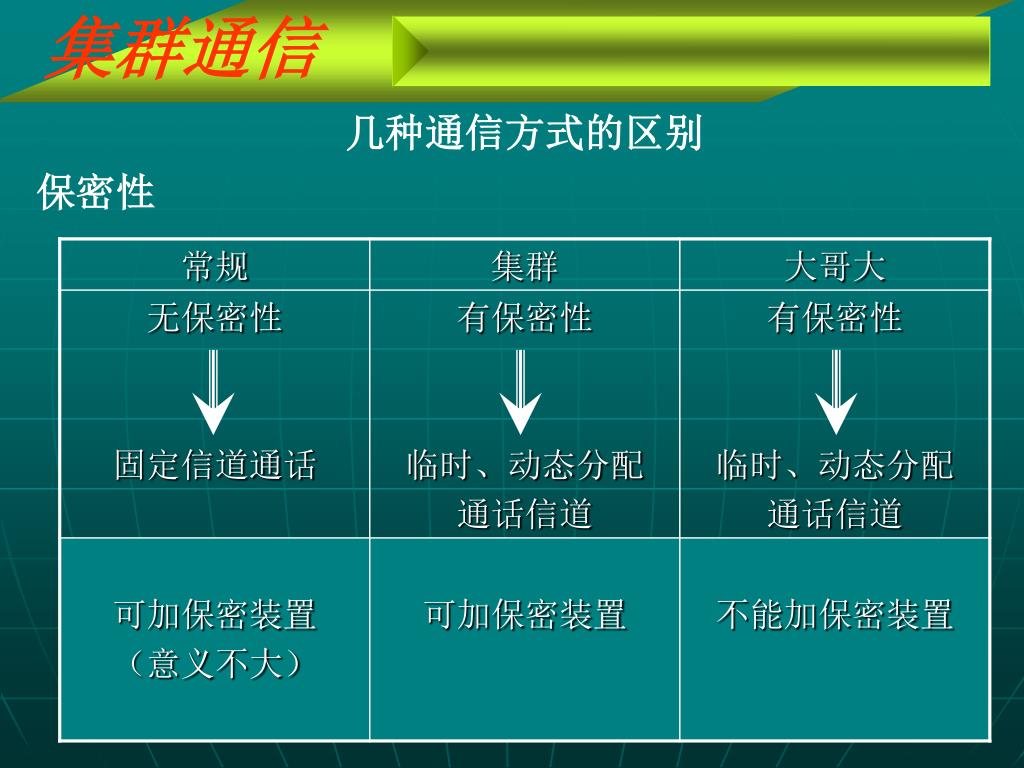

  28. 集群通信 几种通信方式的区别 保密性

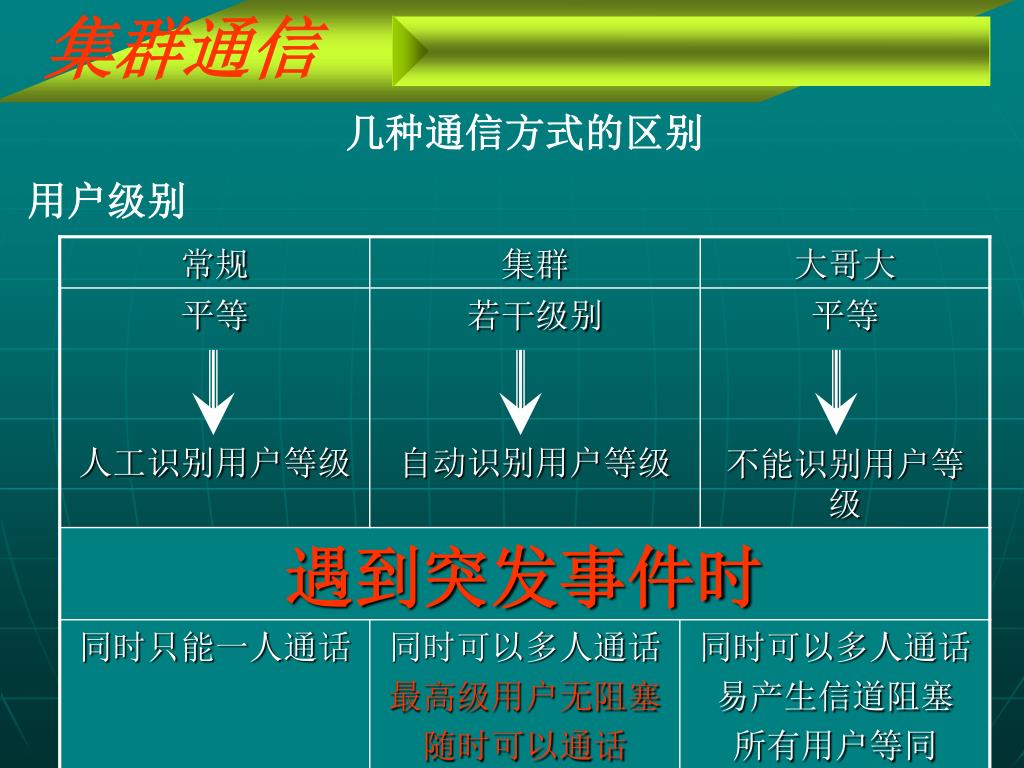

  29. 集群通信 几种通信方式的区别 用户级别

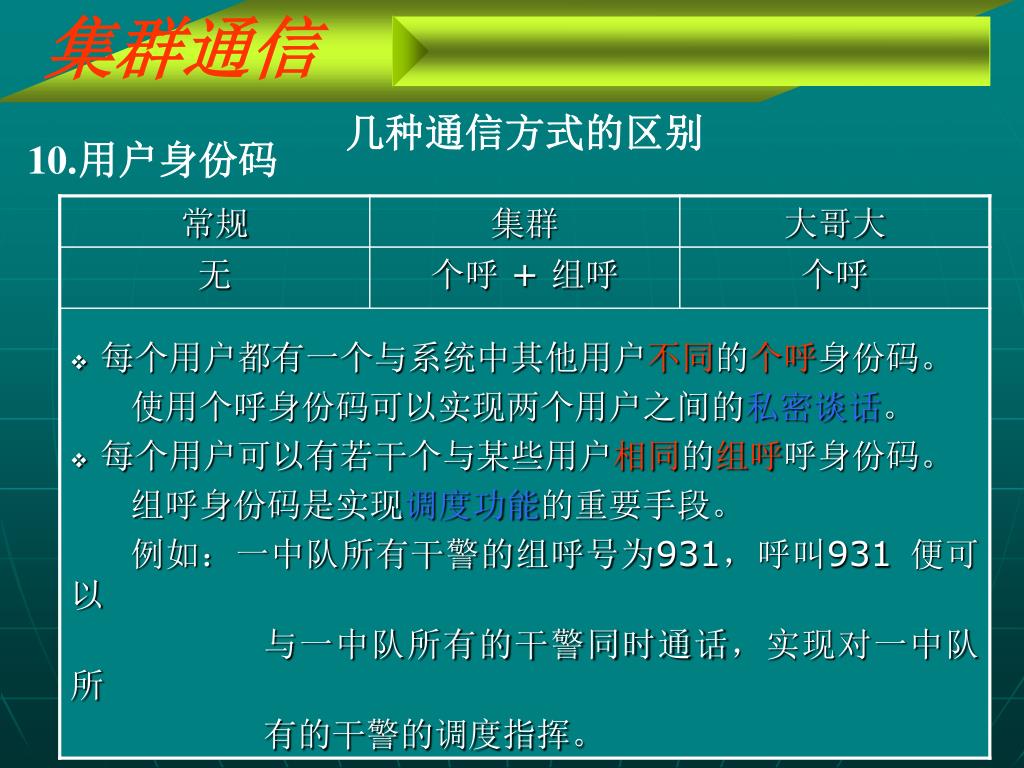

  30. 集群通信 几种通信方式的区别 • 用户身份码

  31. TC-3600M使 用 介 绍 • 2005/10

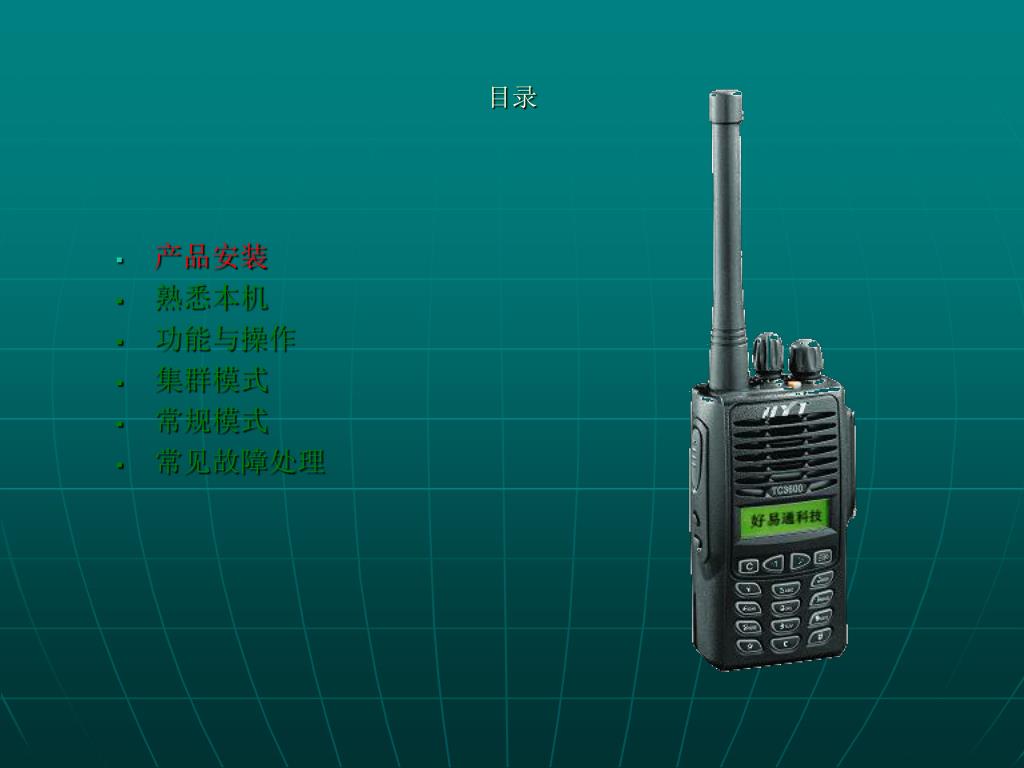

  32. 目录 • 产品安装 • 熟悉本机 • 功能与操作 • 集群模式 • 常规模式 • 常见故障处理

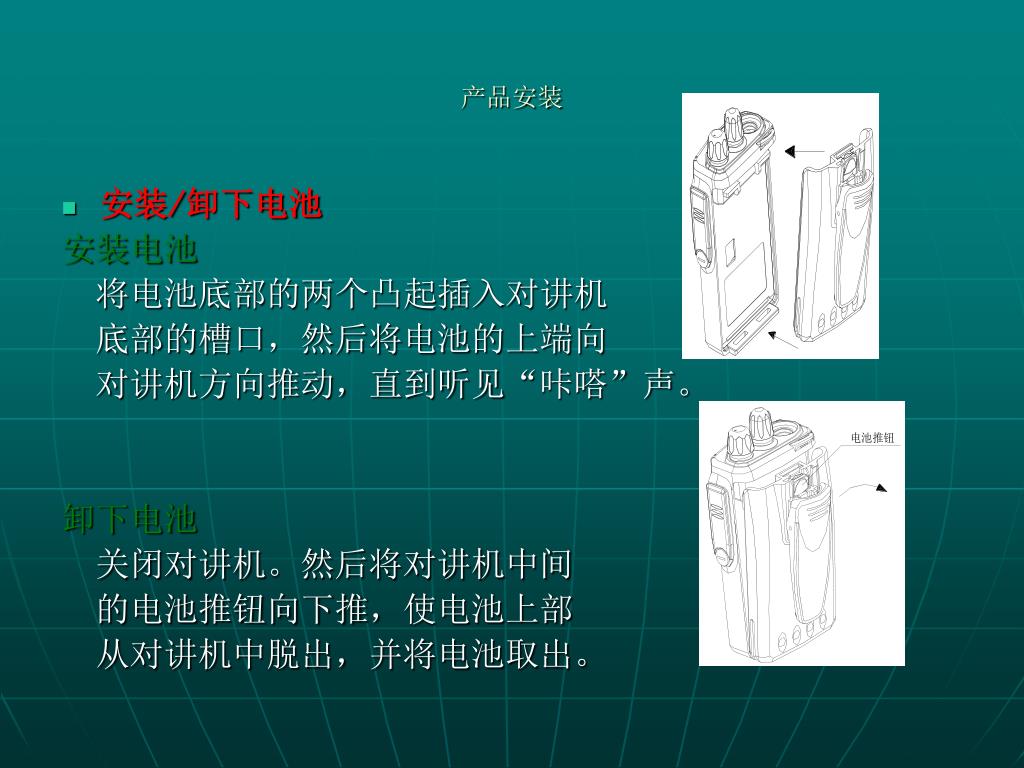

  33. 产品安装 • 安装/卸下电池 安装电池 将电池底部的两个凸起插入对讲机 底部的槽口，然后将电池的上端向 对讲机方向推动，直到听见“咔嗒”声。 卸下电池 关闭对讲机。然后将对讲机中间 的电池推钮向下推，使电池上部 从对讲机中脱出，并将电池取出。

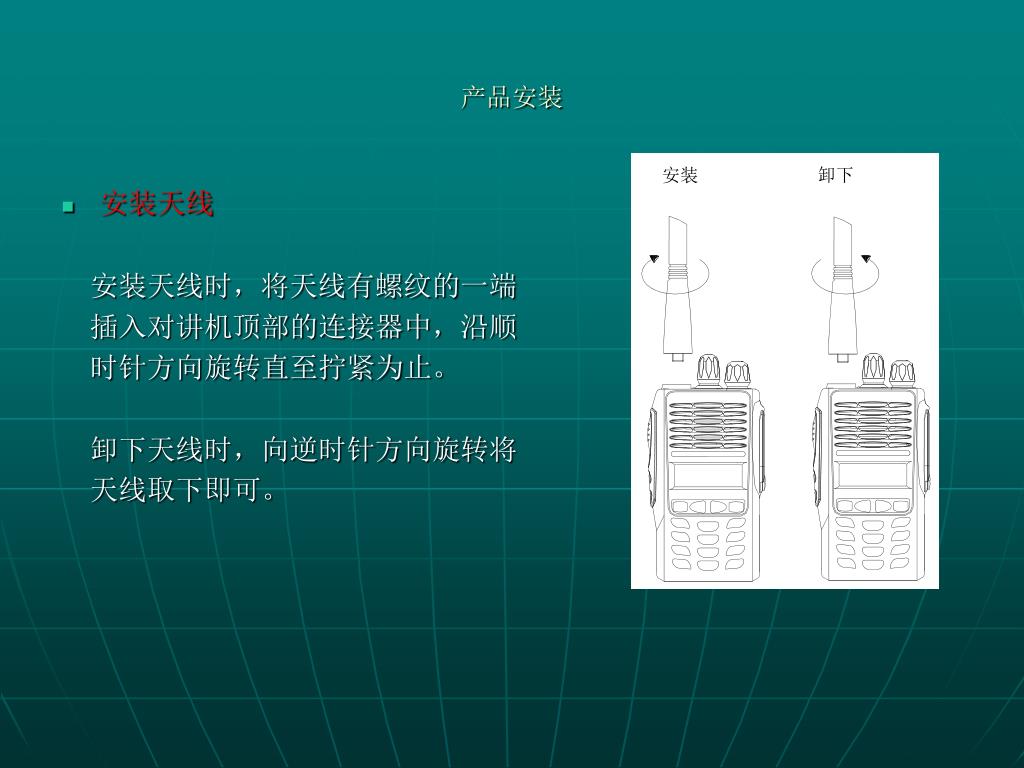

  34. 产品安装 • 安装天线 安装天线时，将天线有螺纹的一端 插入对讲机顶部的连接器中，沿顺 时针方向旋转直至拧紧为止。 卸下天线时，向逆时针方向旋转将 天线取下即可。

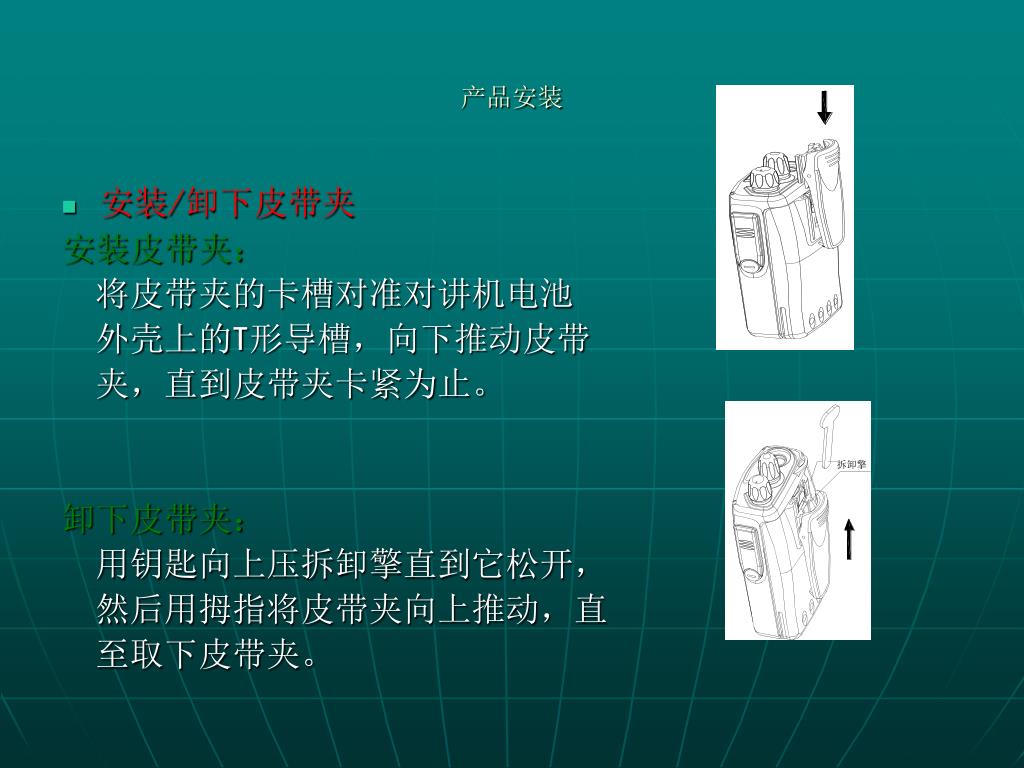

  35. 产品安装 • 安装/卸下皮带夹 安装皮带夹： 将皮带夹的卡槽对准对讲机电池 外壳上的T形导槽，向下推动皮带 夹，直到皮带夹卡紧为止。 卸下皮带夹： 用钥匙向上压拆卸擎直到它松开， 然后用拇指将皮带夹向上推动，直 至取下皮带夹。

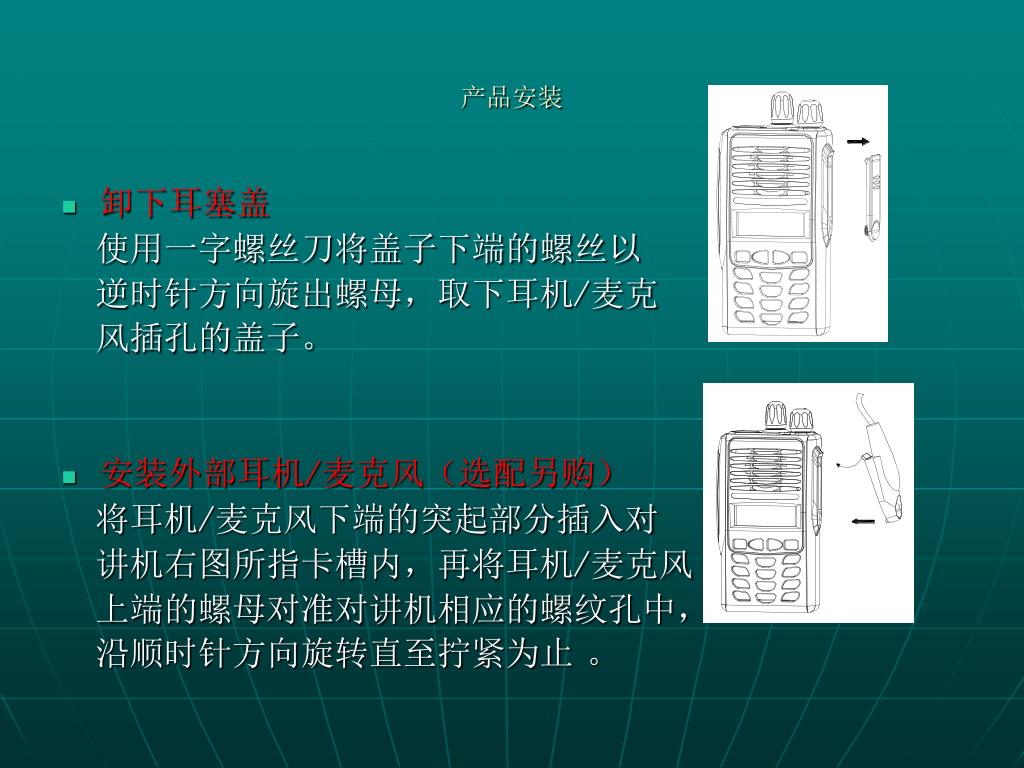

  36. 产品安装 • 卸下耳塞盖 使用一字螺丝刀将盖子下端的螺丝以 逆时针方向旋出螺母，取下耳机/麦克 风插孔的盖子。 • 安装外部耳机/麦克风（选配另购） 将耳机/麦克风下端的突起部分插入对 讲机右图所指卡槽内，再将耳机/麦克风 上端的螺母对准对讲机相应的螺纹孔中， 沿顺时针方向旋转直至拧紧为止 。

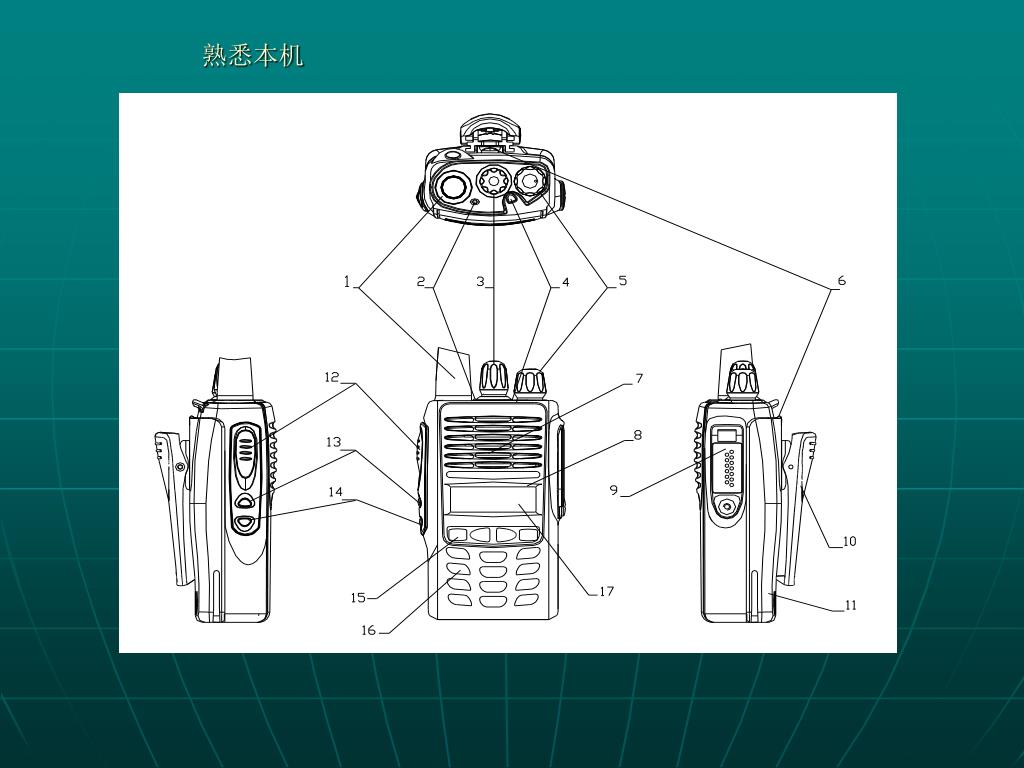

  37. 熟悉本机

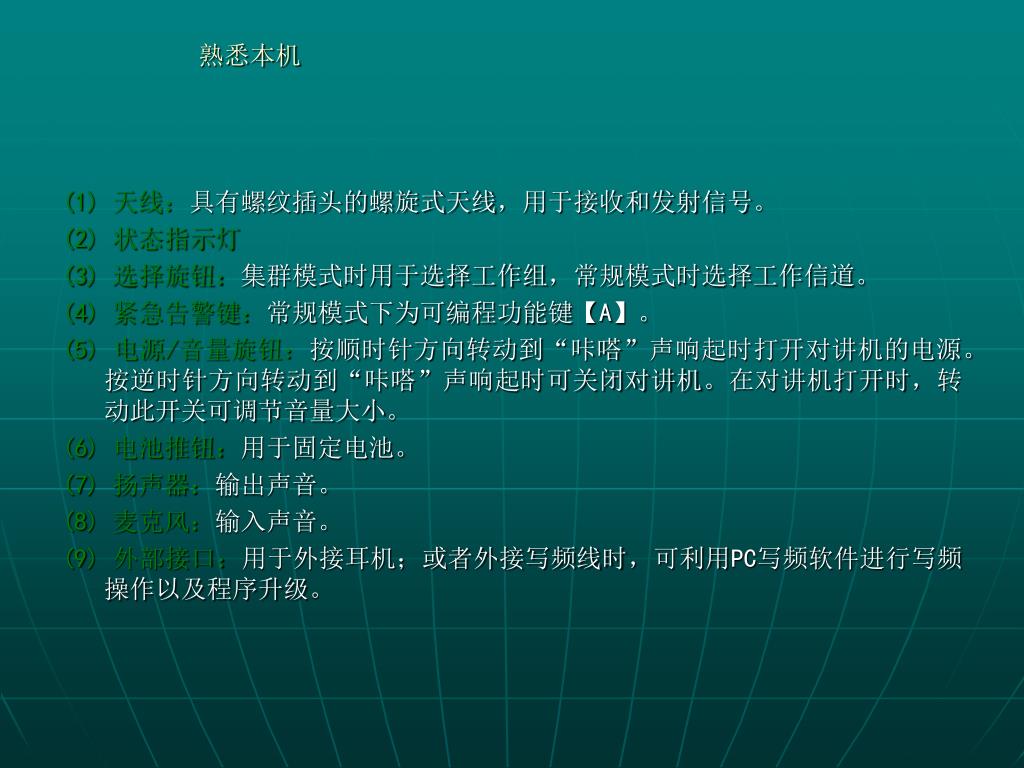

  38. 熟悉本机 (1) 天线：具有螺纹插头的螺旋式天线，用于接收和发射信号。 (2) 状态指示灯 (3) 选择旋钮：集群模式时用于选择工作组，常规模式时选择工作信道。 (4) 紧急告警键：常规模式下为可编程功能键【A】。 (5) 电源/音量旋钮：按顺时针方向转动到“咔嗒”声响起时打开对讲机的电源。按逆时针方向转动到“咔嗒”声响起时可关闭对讲机。在对讲机打开时，转动此开关可调节音量大小。 (6) 电池推钮：用于固定电池。 (7) 扬声器：输出声音。 (8) 麦克风：输入声音。 (9) 外部接口：用于外接耳机；或者外接写频线时，可利用PC写频软件进行写频操作以及程序升级。

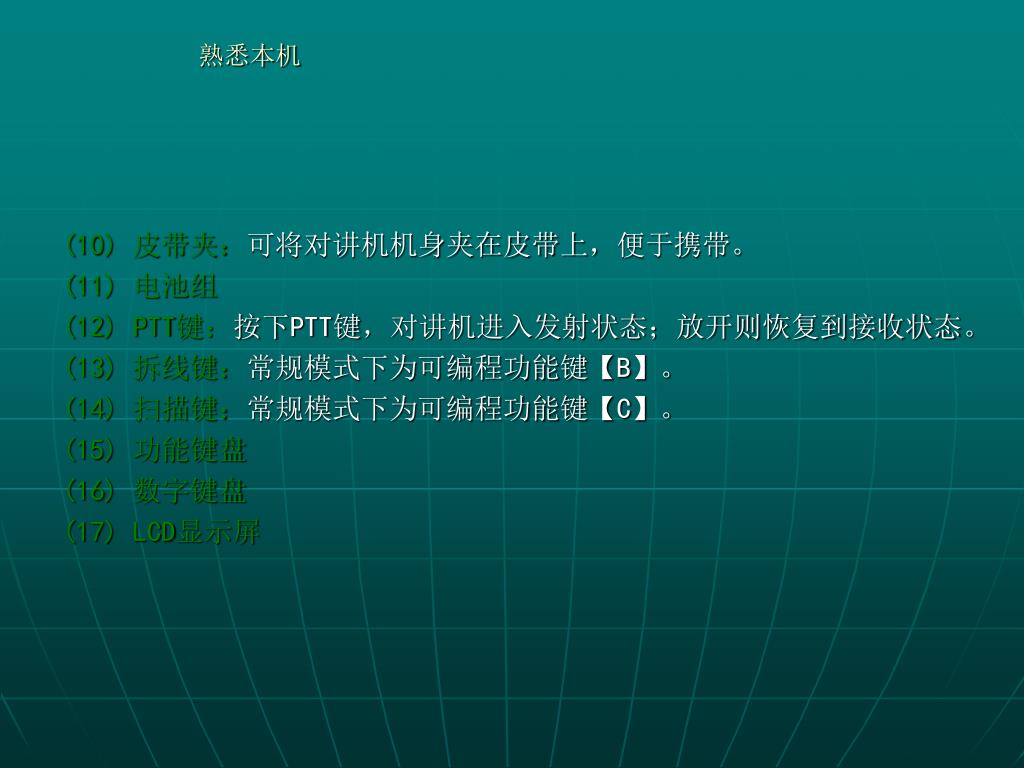

  39. 熟悉本机 (10) 皮带夹：可将对讲机机身夹在皮带上，便于携带。 (11) 电池组 (12) PTT键：按下PTT键，对讲机进入发射状态；放开则恢复到接收状态。 (13) 拆线键：常规模式下为可编程功能键【B】。 (14) 扫描键：常规模式下为可编程功能键【C】。 (15) 功能键盘 (16) 数字键盘 (17) LCD显示屏

  40. 功能与操作 • 对讲机键盘功能 功能键盘包括： 退出/拆线/退格 上移键 下移键 菜单/选择确认键 数字键盘 用于向对讲机的编程菜单中输入 信息，集群模式下用于输入呼叫 号码。仅限于键盘型对讲机。

  41. 功能与操作 • 组合功能键说明： 菜单/选择确认键＋1 ：集群与常规切换键 菜单/选择确认键＋﹡：键盘锁、解锁键 • “扫描”键：当对讲机当前锁定的基站不能提供较好的话音质量时，可以通过按下“扫描”键重新进行信令信道扫描，以找到一个更好的基站。 • “发送”键：每次呼叫都要通过该键完成最后的发送任务。为了使操作更加方便，本机还根据个人使用习惯的不同，设计了PTT键与“发送”键具有相同的功能。 • 退出键：当呼叫失败时通过按退出键可以清除屏幕的错误提示信息显示；按错的号码通过退出键每次可以删除最后一位数字。 另外，退出键可以用于所有呼叫功能建立后的挂机键。 • 数字键：同普通电话的数字号码盘相同，每按一个数字键，包括“＊”和“＃”都会在屏幕上显示，如果按错，可以通过退出键来删除。 每次有效按数字键时，对讲机会发出相应的DTMF（双音多频）音。

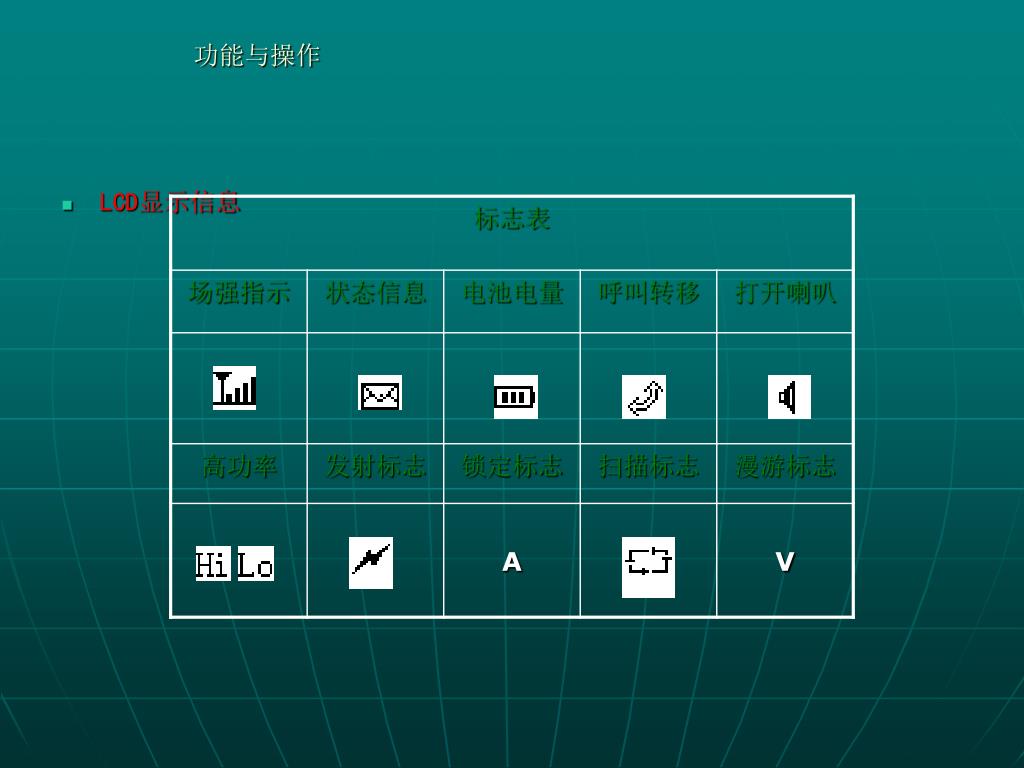

  42. 功能与操作 • LCD显示信息

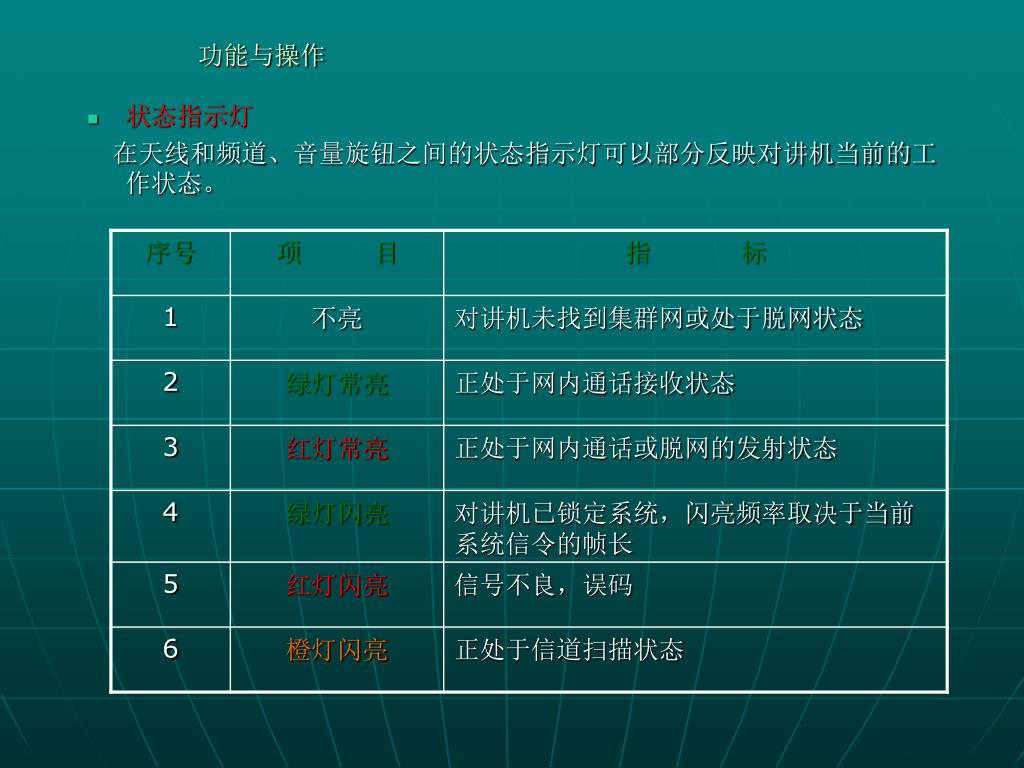

  43. 功能与操作 • 状态指示灯 在天线和频道、音量旋钮之间的状态指示灯可以部分反映对讲机当前的工作状态。

  44. 集群模式-开机登记 请输入密码 好 易 通 • TC3600M提供密码和开机显示选项，可在写频时进行选择设置。 • 之后进入信道自动扫描状态，屏幕右上方“”闪烁，表示扫描进行中。 • 认证成功后，屏幕显示“登记成功”，右上方显示“A”,则表示手机已自动锁定在设定基站系统。若未锁定系统，则自动循环扫描。 组号 组别名 本机身份证号 搜索信道0000~1023 A 01 刑警一队 身份码XXXXXXXXXX A 01参与XXXXXXXXX

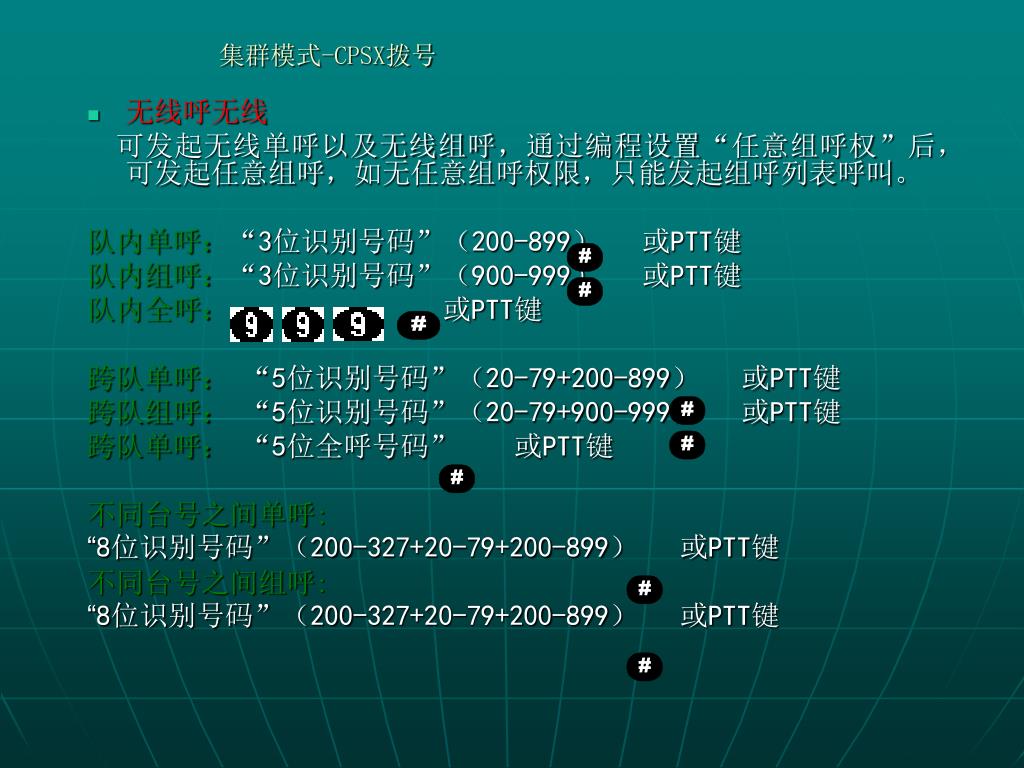

  45. 集群模式-CPSX拨号 • 无线呼无线 可发起无线单呼以及无线组呼，通过编程设置“任意组呼权”后，可发起任意组呼，如无任意组呼权限，只能发起组呼列表呼叫。 队内单呼：“3位识别号码”（200-899） 或PTT键 队内组呼：“3位识别号码”（900-999） 或PTT键 队内全呼： 或PTT键 跨队单呼：“5位识别号码”（20-79+200-899） 或PTT键 跨队组呼：“5位识别号码”（20-79+900-999） 或PTT键 跨队单呼：“5位全呼号码” 或PTT键 不同台号之间单呼: “8位识别号码”（200-327+20-79+200-899） 或PTT键 不同台号之间组呼: “8位识别号码”（200-327+20-79+200-899） 或PTT键

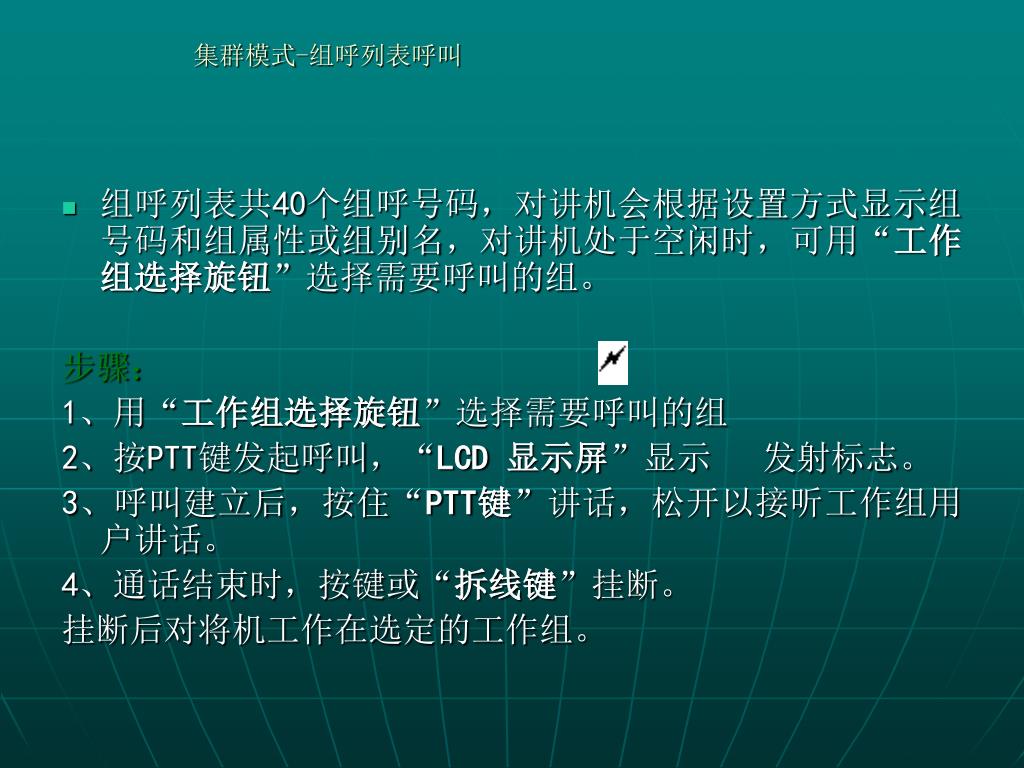

  46. 集群模式-组呼列表呼叫 • 组呼列表共40个组呼号码，对讲机会根据设置方式显示组号码和组属性或组别名，对讲机处于空闲时，可用“工作组选择旋钮”选择需要呼叫的组。 步骤： 1、用“工作组选择旋钮”选择需要呼叫的组 2、按PTT键发起呼叫，“LCD 显示屏”显示 发射标志。 3、呼叫建立后，按住“PTT键”讲话，松开以接听工作组用户讲话。 4、通话结束时，按键或“拆线键”挂断。 挂断后对将机工作在选定的工作组。

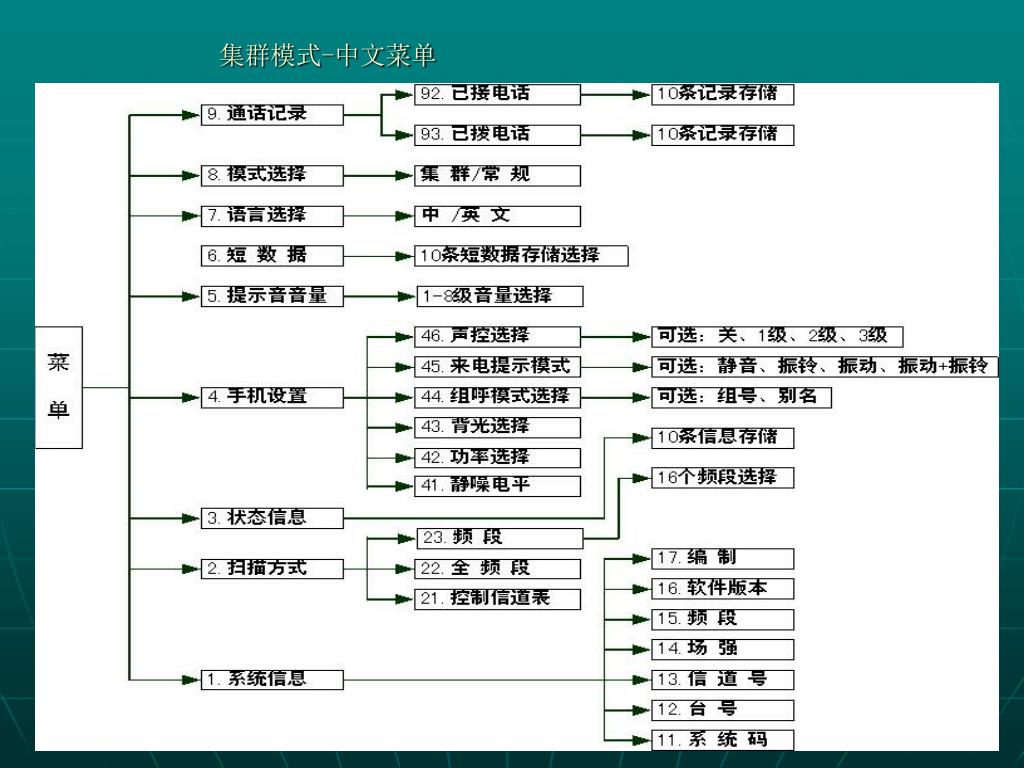

  47. 集群模式-中文菜单

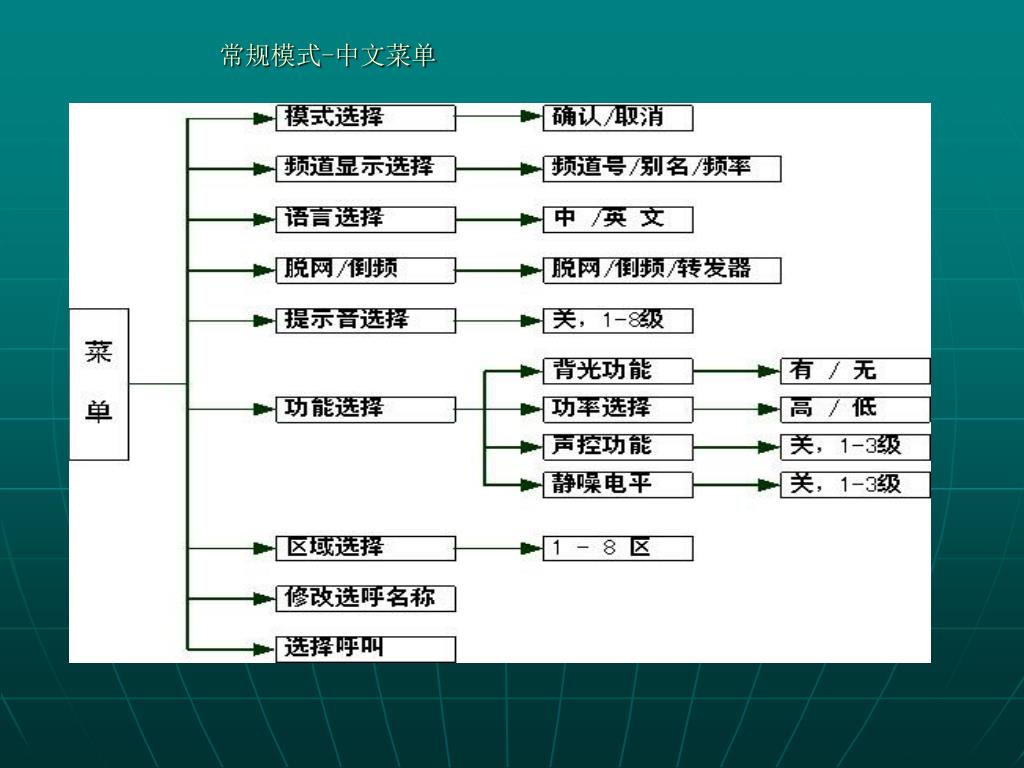

  48. 常规模式-中文菜单

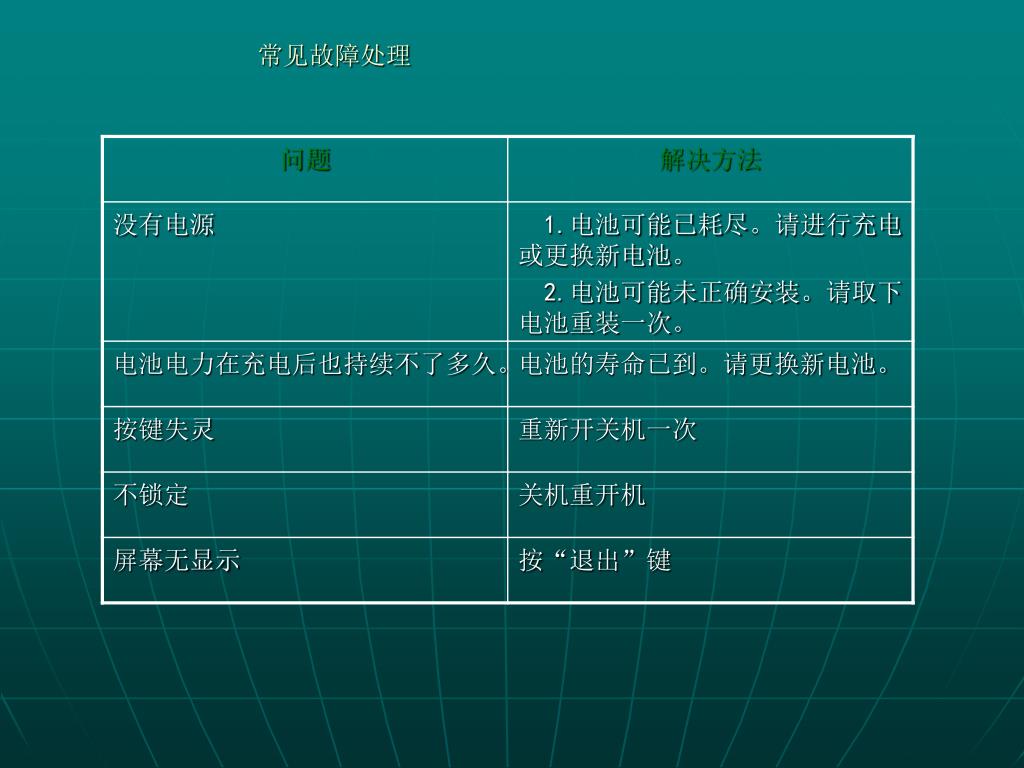

  49. 常见故障处理
