《 现代工程设计制图 》. 一、课程的性质. 二、课程的任务. 三、课程的结构体系. 四、课程的内容. 五、学习方法建议. 一、课程性质. 工程图学是研究工程与产品信息表达和 交流的学科，工程图样是工程与产品信息的 载体，是工程界表达交流技术思想的语言。.
E N D
《现代工程设计制图》 一、课程的性质 二、课程的任务 三、课程的结构体系 四、课程的内容 五、学习方法建议

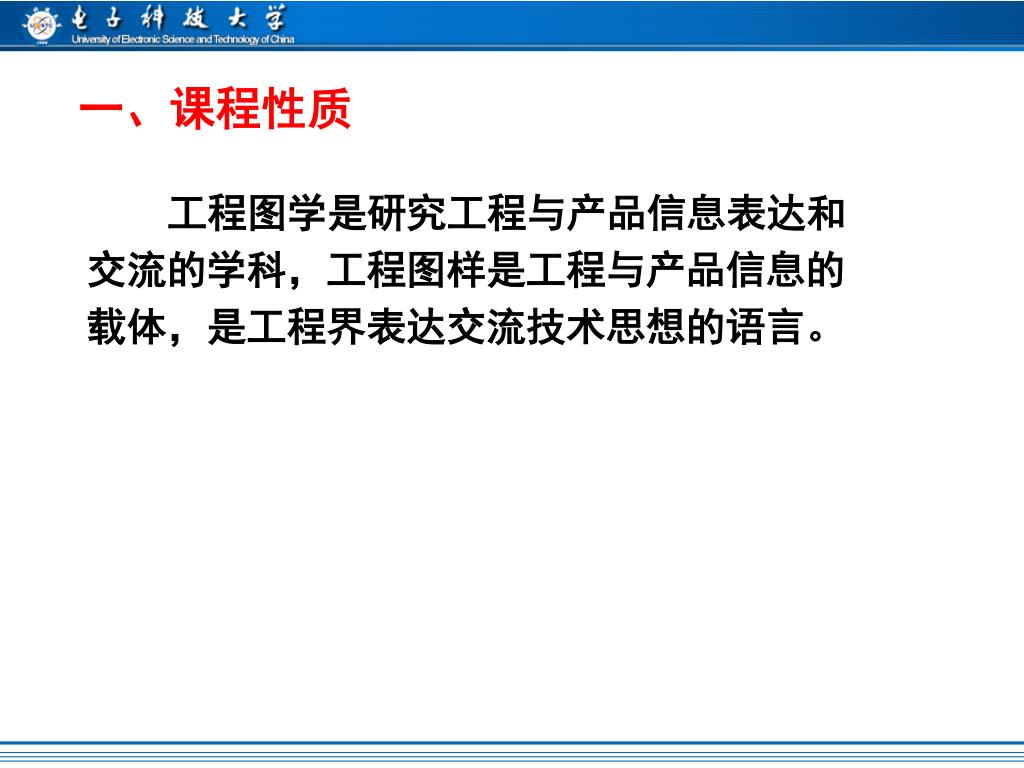

一、课程性质 工程图学是研究工程与产品信息表达和 交流的学科，工程图样是工程与产品信息的 载体，是工程界表达交流技术思想的语言。

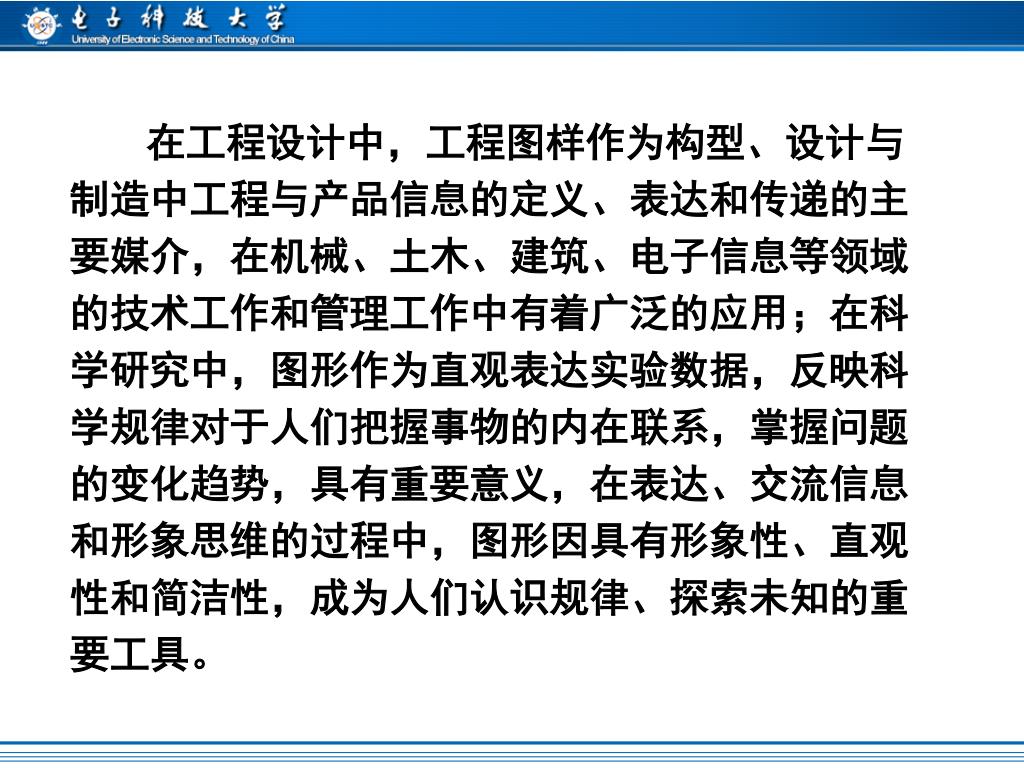

在工程设计中，工程图样作为构型、设计与制造中工程与产品信息的定义、表达和传递的主要媒介，在机械、土木、建筑、电子信息等领域的技术工作和管理工作中有着广泛的应用；在科学研究中，图形作为直观表达实验数据，反映科学规律对于人们把握事物的内在联系，掌握问题的变化趋势，具有重要意义，在表达、交流信息和形象思维的过程中，图形因具有形象性、直观性和简洁性，成为人们认识规律、探索未知的重要工具。在工程设计中，工程图样作为构型、设计与制造中工程与产品信息的定义、表达和传递的主要媒介，在机械、土木、建筑、电子信息等领域的技术工作和管理工作中有着广泛的应用；在科学研究中，图形作为直观表达实验数据，反映科学规律对于人们把握事物的内在联系，掌握问题的变化趋势，具有重要意义，在表达、交流信息和形象思维的过程中，图形因具有形象性、直观性和简洁性，成为人们认识规律、探索未知的重要工具。
本课程是一门技术基础课 工程制图课程理论严谨，实践性强，对培 养学生掌握科学思维方法，增强工程和创新意 识，培养工程素质有重要作用。

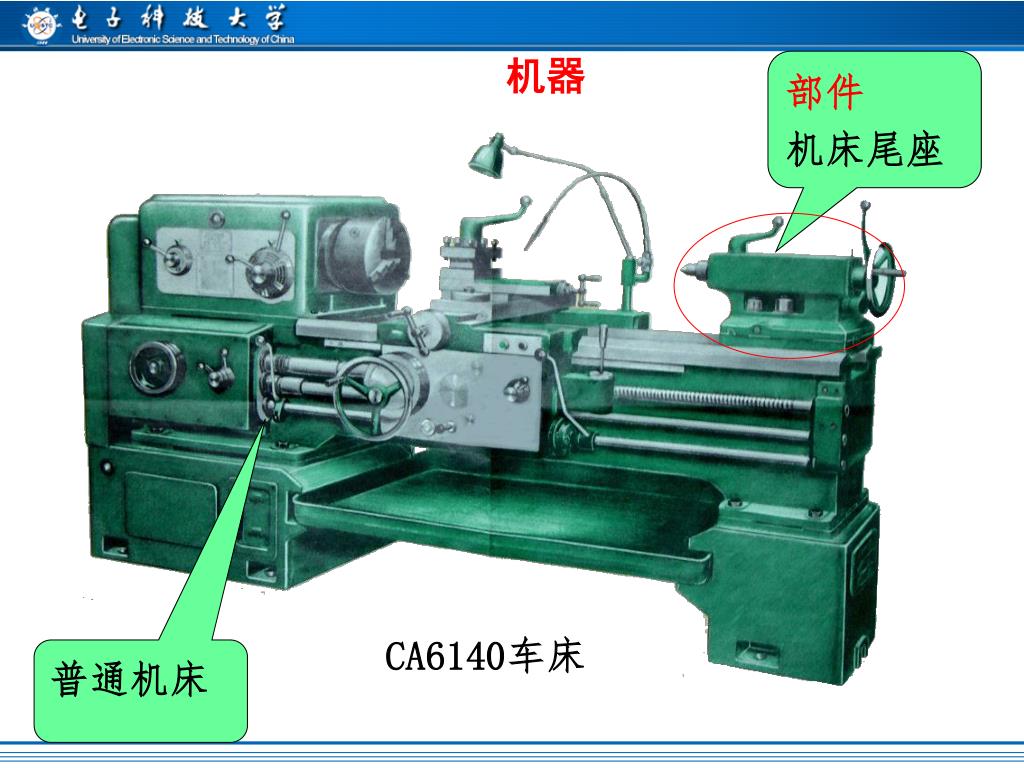

部件 机床尾座 CA6140车床 机器 普通机床

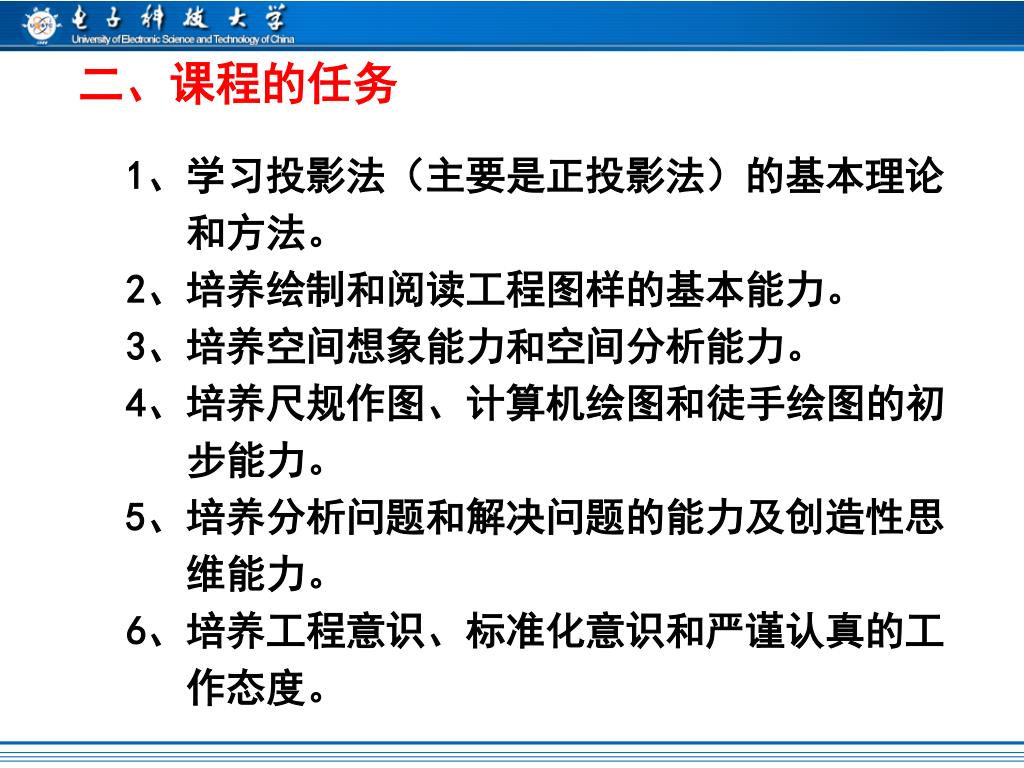

二、课程的任务 1、学习投影法（主要是正投影法）的基本理论 和方法。 2、培养绘制和阅读工程图样的基本能力。 3、培养空间想象能力和空间分析能力。 4、培养尺规作图、计算机绘图和徒手绘图的初 步能力。 5、培养分析问题和解决问题的能力及创造性思 维能力。 6、培养工程意识、标准化意识和严谨认真的工 作态度。

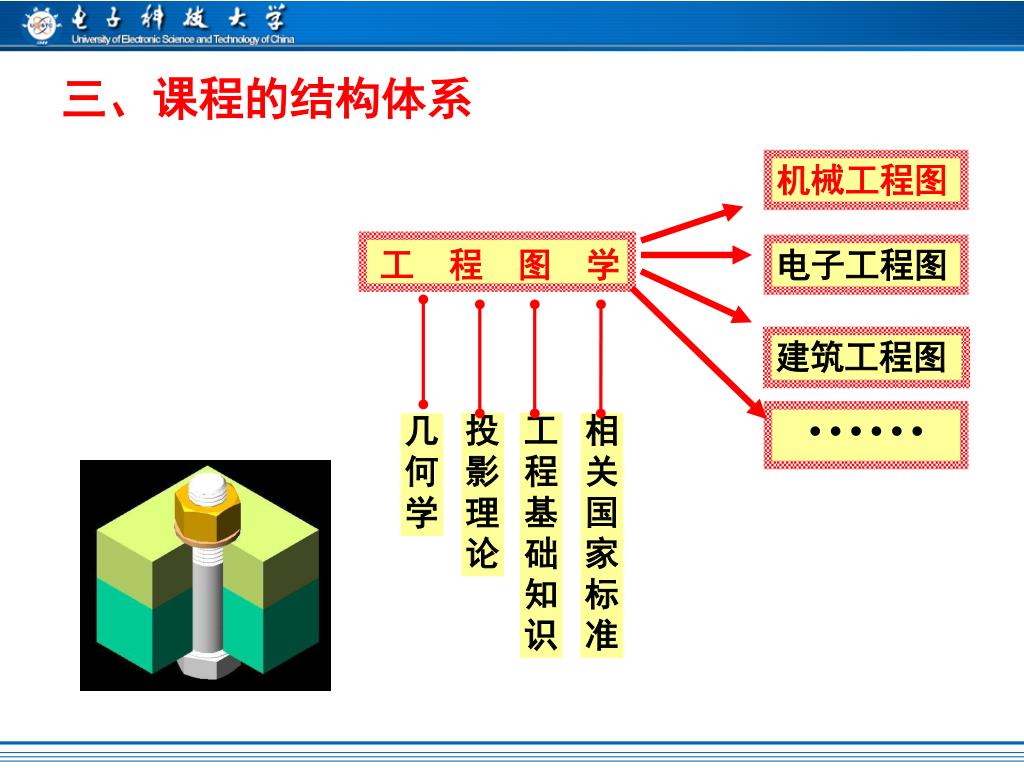

三、课程的结构体系 机械工程图 工 程 图 学 电子工程图 建筑工程图 • • • • • • 投影理论 工程基础知识 相关国家标准 几何学

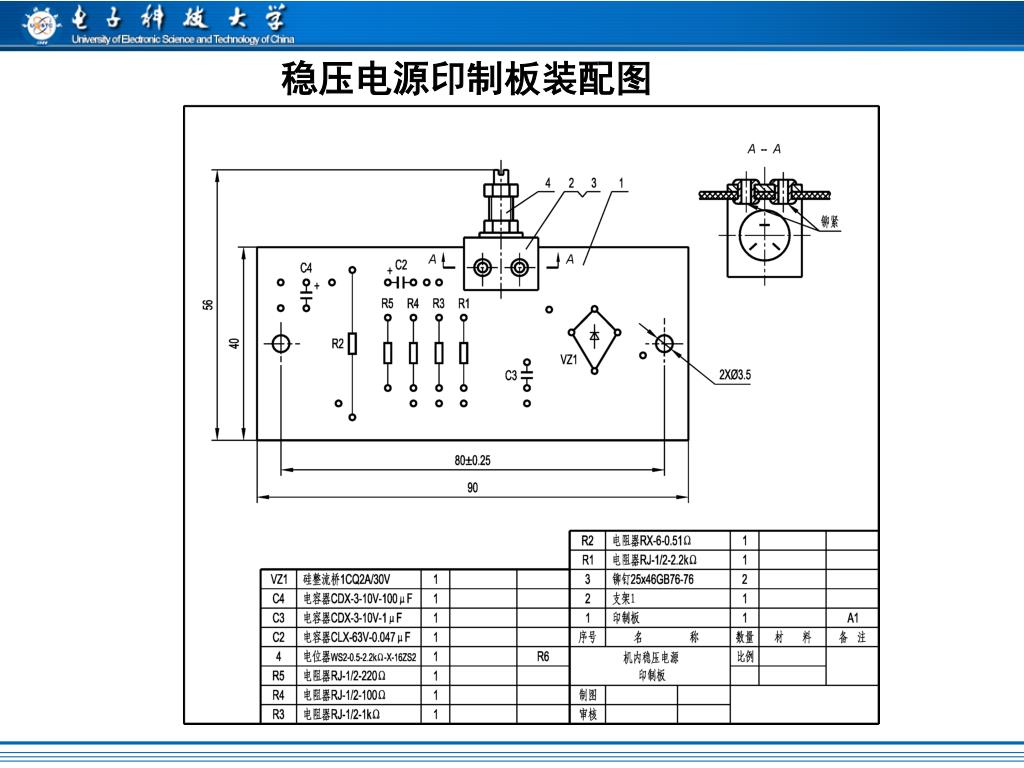

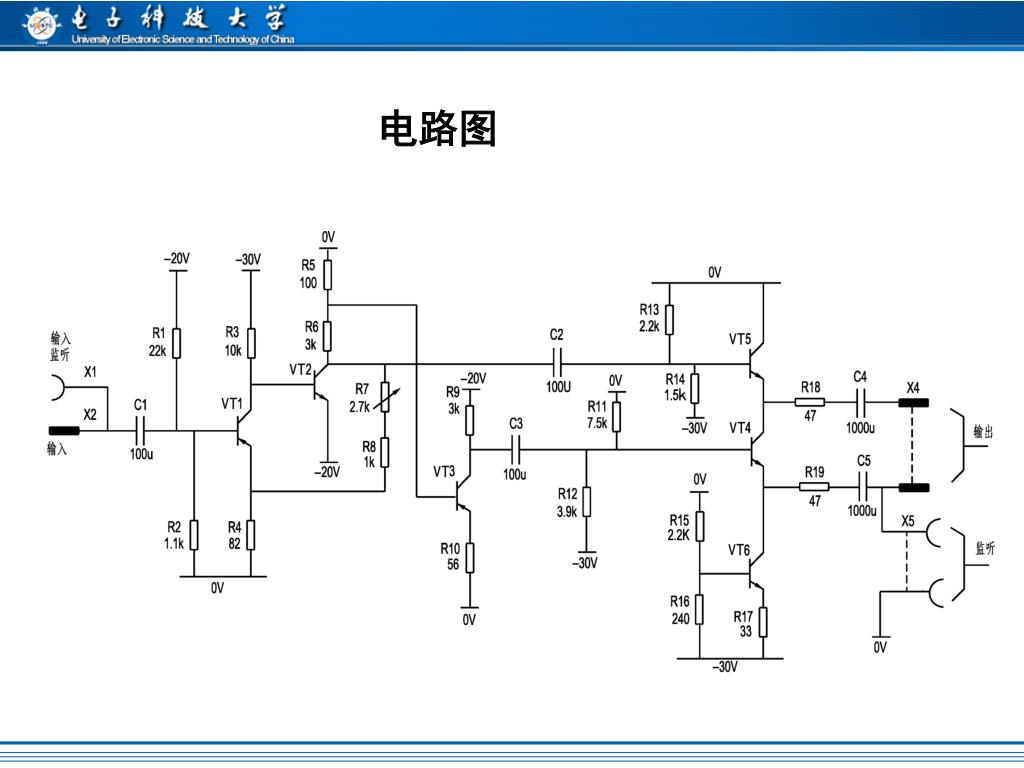

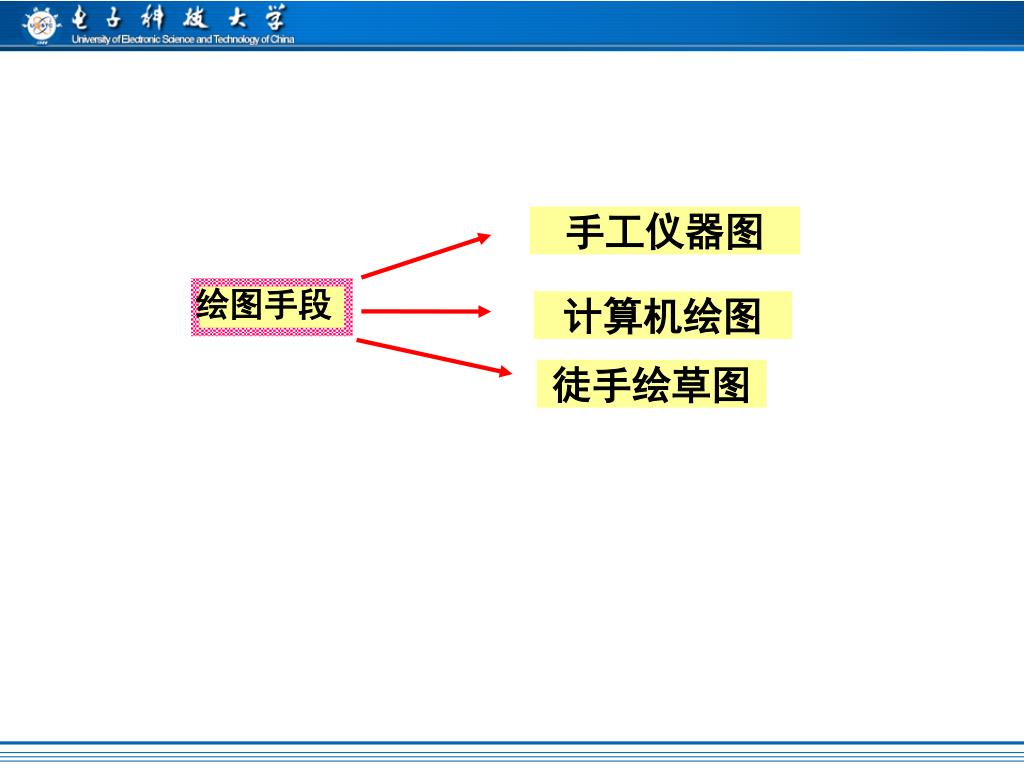

手工仪器图 绘图手段 计算机绘图 徒手绘草图

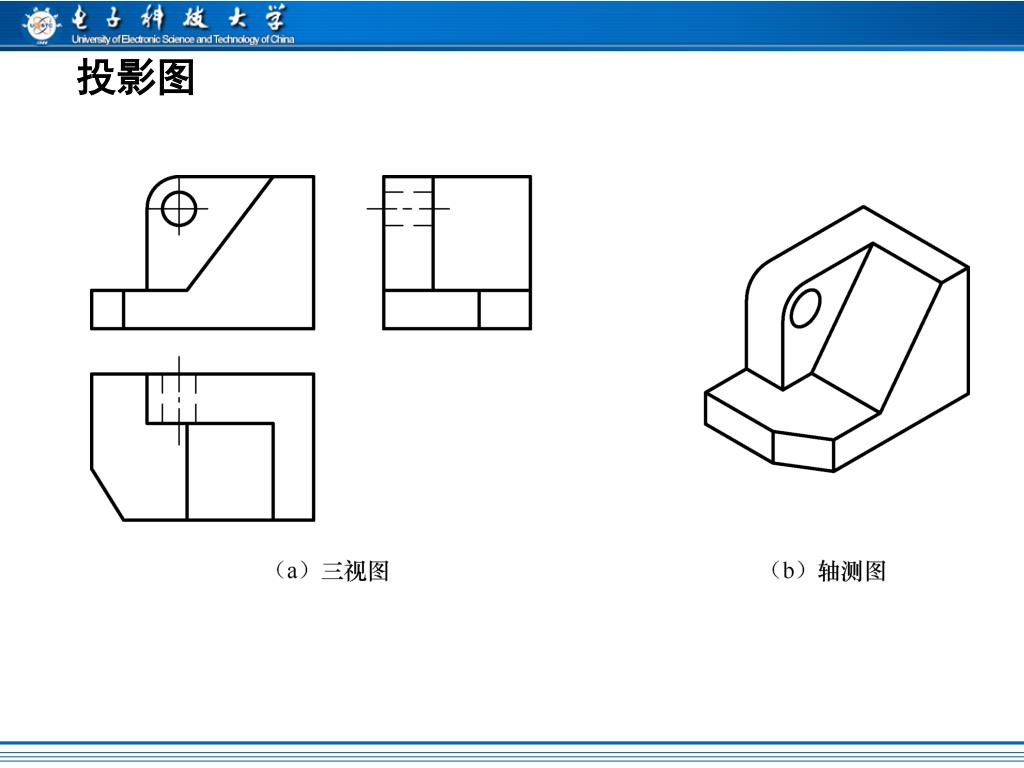

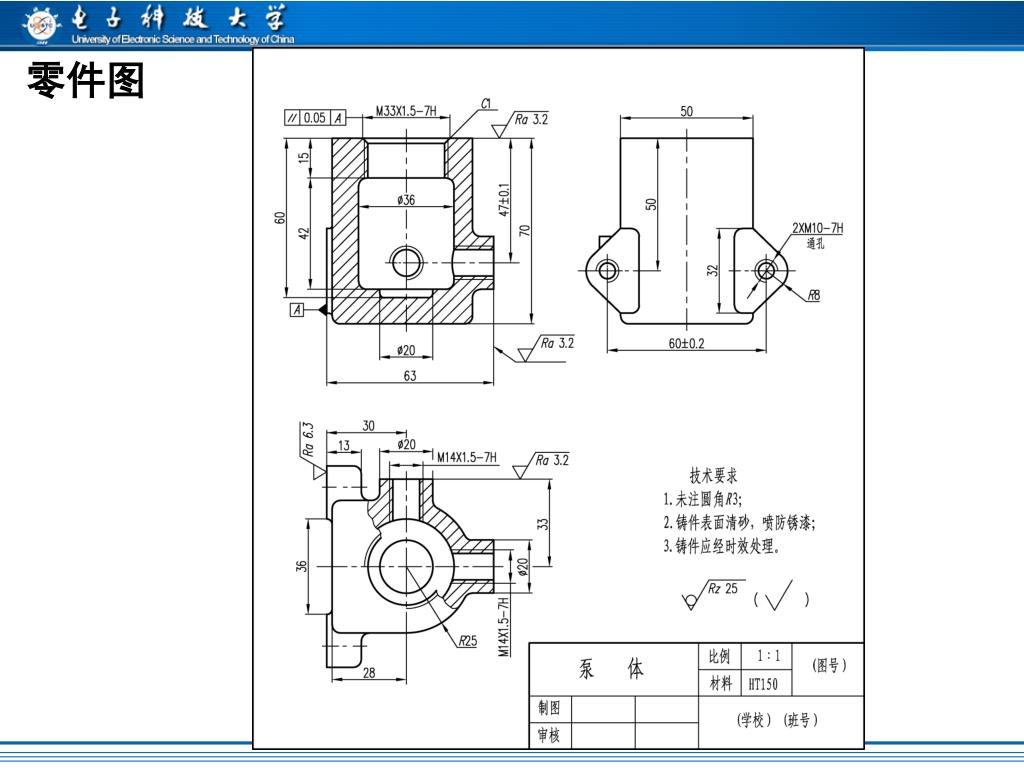

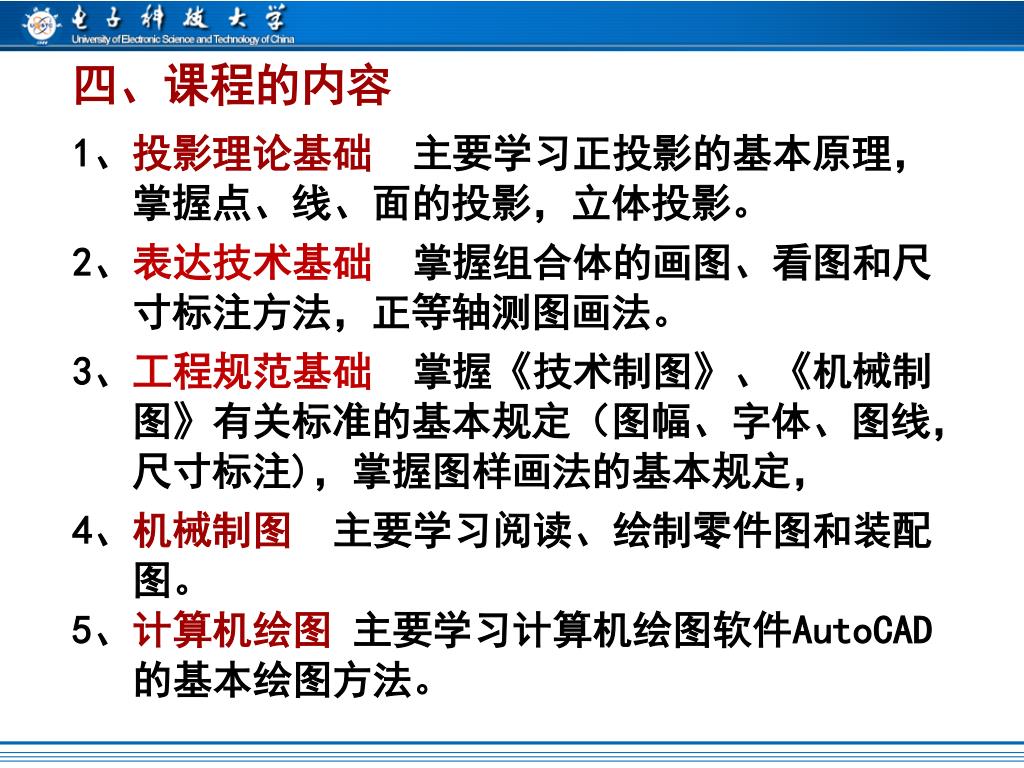

四、课程的内容 1、投影理论基础主要学习正投影的基本原理，掌握点、线、面的投影，立体投影。 2、表达技术基础 掌握组合体的画图、看图和尺寸标注方法，正等轴测图画法。 3、工程规范基础 掌握《技术制图》、《机械制图》有关标准的基本规定（图幅、字体、图线，尺寸标注)，掌握图样画法的基本规定， 4、机械制图主要学习阅读、绘制零件图和装配图。 5、计算机绘图主要学习计算机绘图软件AutoCAD 的基本绘图方法。

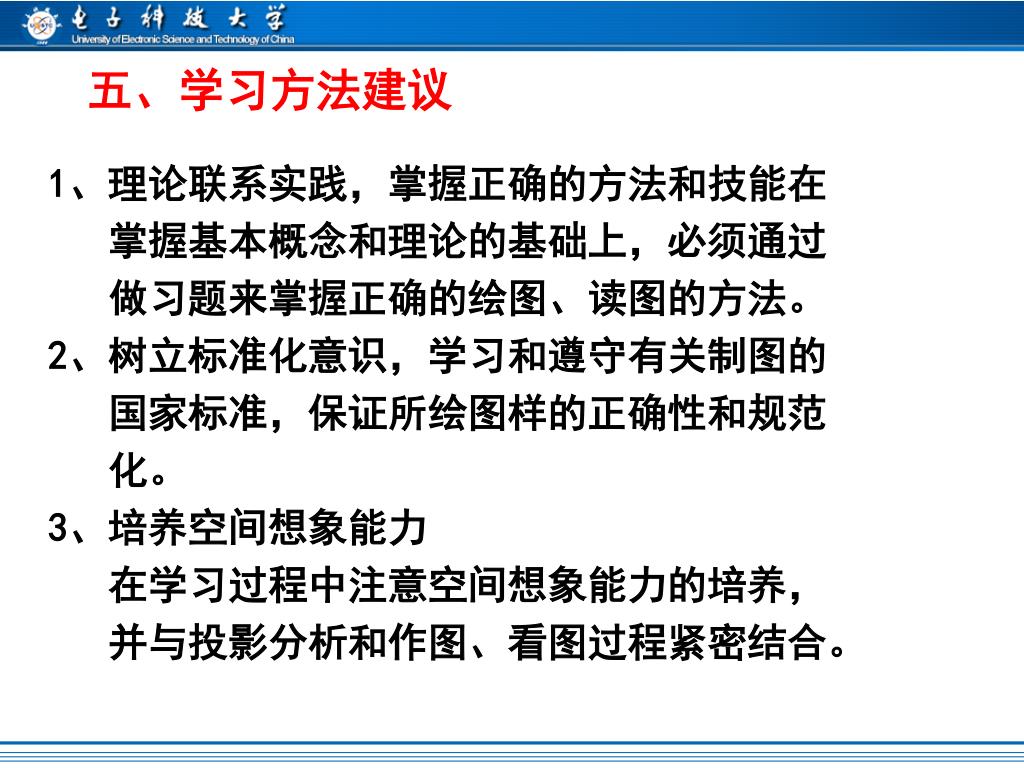

五、学习方法建议 1、理论联系实践，掌握正确的方法和技能在 掌握基本概念和理论的基础上，必须通过 做习题来掌握正确的绘图、读图的方法。 2、树立标准化意识，学习和遵守有关制图的 国家标准，保证所绘图样的正确性和规范 化。 3、培养空间想象能力 在学习过程中注意空间想象能力的培养， 并与投影分析和作图、看图过程紧密结合。

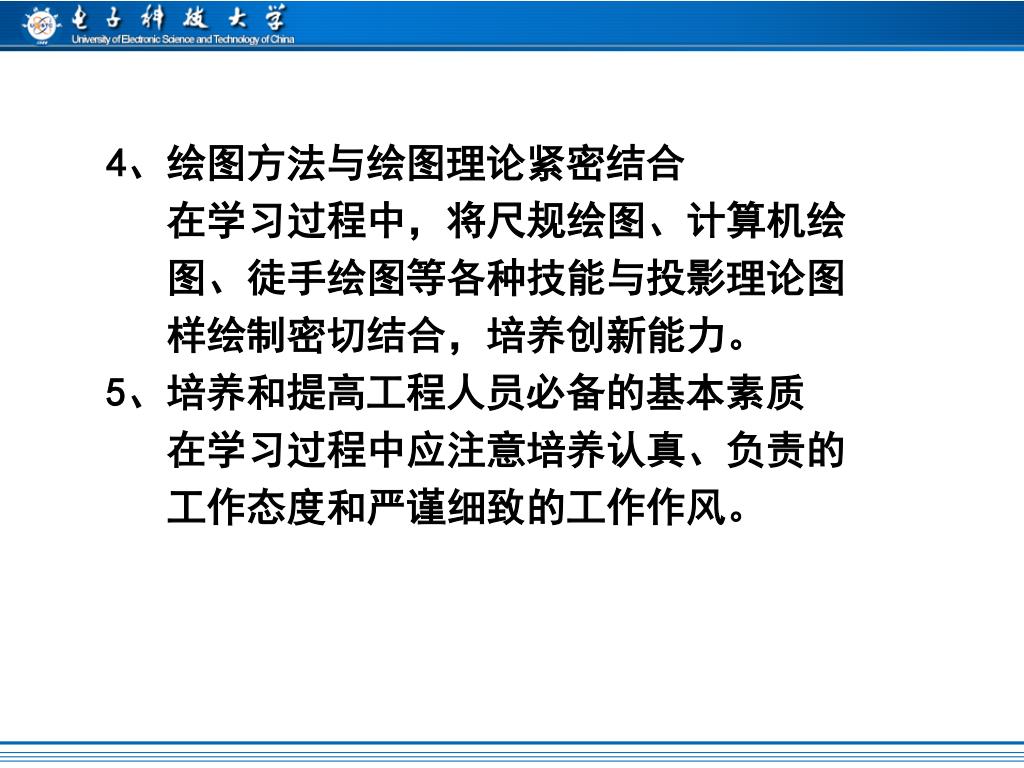

4、绘图方法与绘图理论紧密结合 在学习过程中，将尺规绘图、计算机绘 图、徒手绘图等各种技能与投影理论图 样绘制密切结合，培养创新能力。 5、培养和提高工程人员必备的基本素质 在学习过程中应注意培养认真、负责的 工作态度和严谨细致的工作作风。

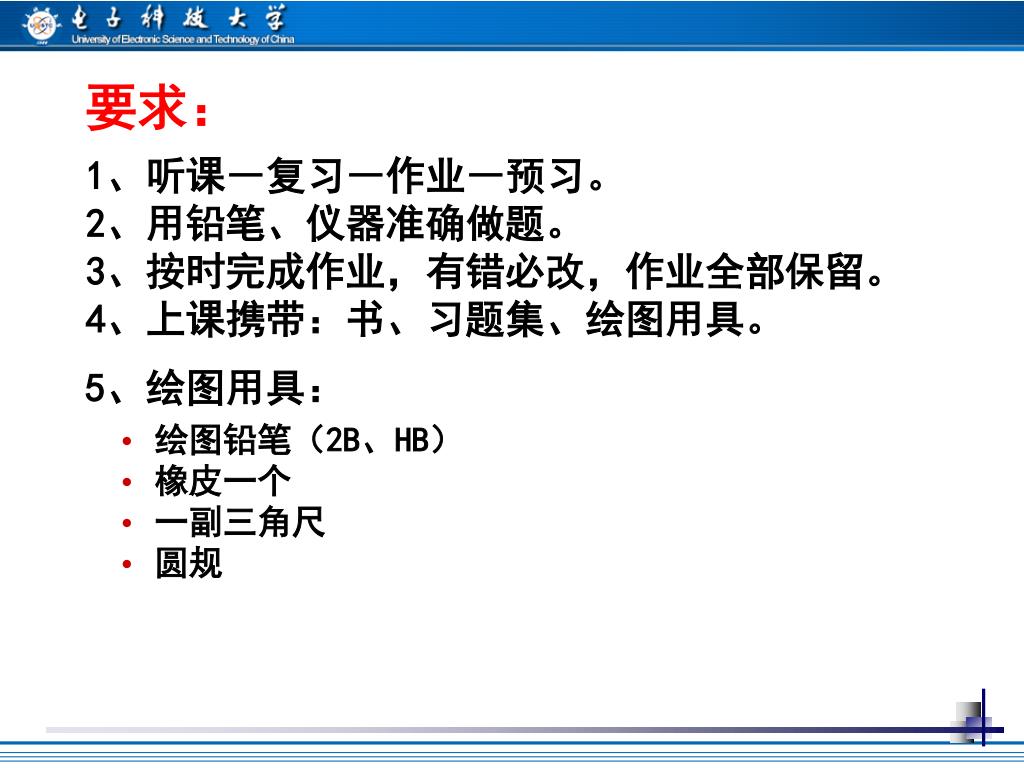

要求： 1、听课―复习―作业―预习。 2、用铅笔、仪器准确做题。 3、按时完成作业，有错必改，作业全部保留。 4、上课携带：书、习题集、绘图用具。 • 5、绘图用具： • 绘图铅笔（2B、HB） • 橡皮一个 • 一副三角尺 • 圆规
第1章 制图的基本知识 1.1 国家标准制图基本规定 1.2 尺规绘图 1.3 徒手绘图 1.4 几何作图

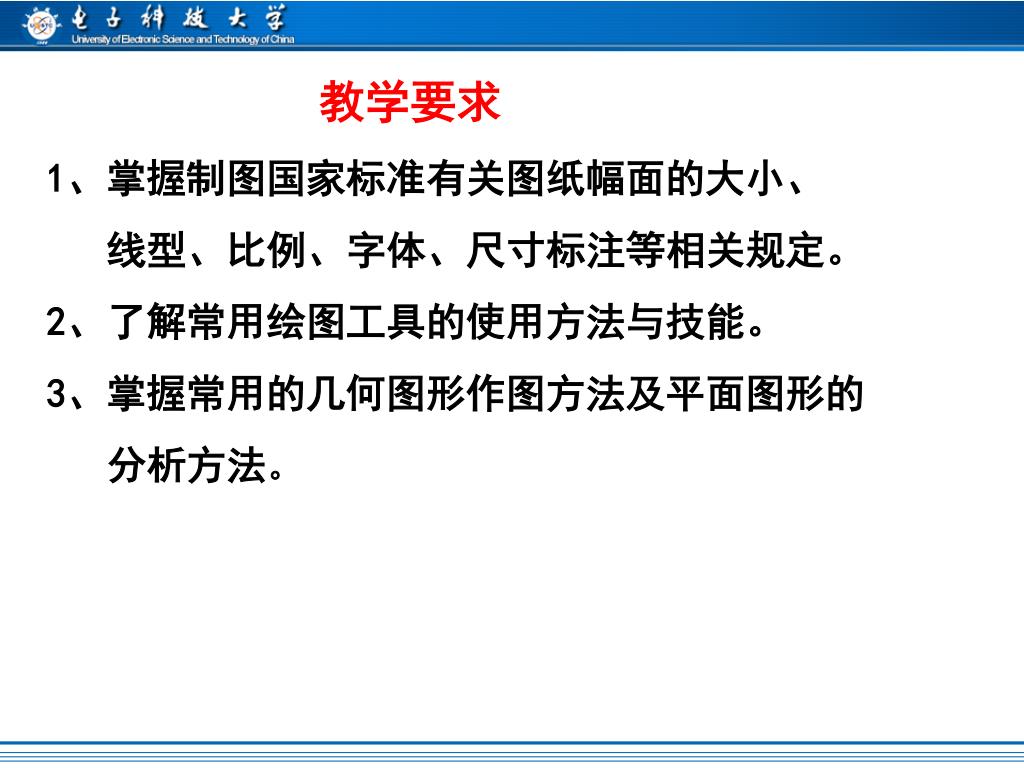

教学要求1、掌握制图国家标准有关图纸幅面的大小、线型、比例、字体、尺寸标注等相关规定。2、了解常用绘图工具的使用方法与技能。3、掌握常用的几何图形作图方法及平面图形的分析方法。教学要求1、掌握制图国家标准有关图纸幅面的大小、线型、比例、字体、尺寸标注等相关规定。2、了解常用绘图工具的使用方法与技能。3、掌握常用的几何图形作图方法及平面图形的分析方法。

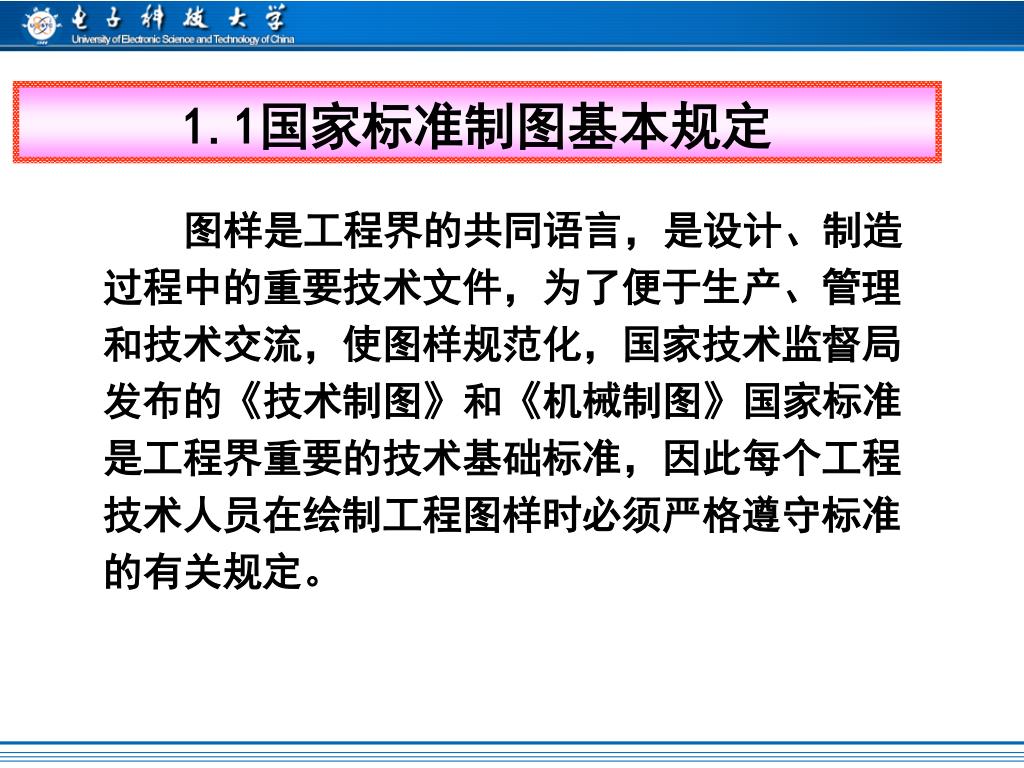

1.1国家标准制图基本规定 图样是工程界的共同语言，是设计、制造过程中的重要技术文件，为了便于生产、管理和技术交流，使图样规范化，国家技术监督局发布的《技术制图》和《机械制图》国家标准是工程界重要的技术基础标准，因此每个工程技术人员在绘制工程图样时必须严格遵守标准的有关规定。

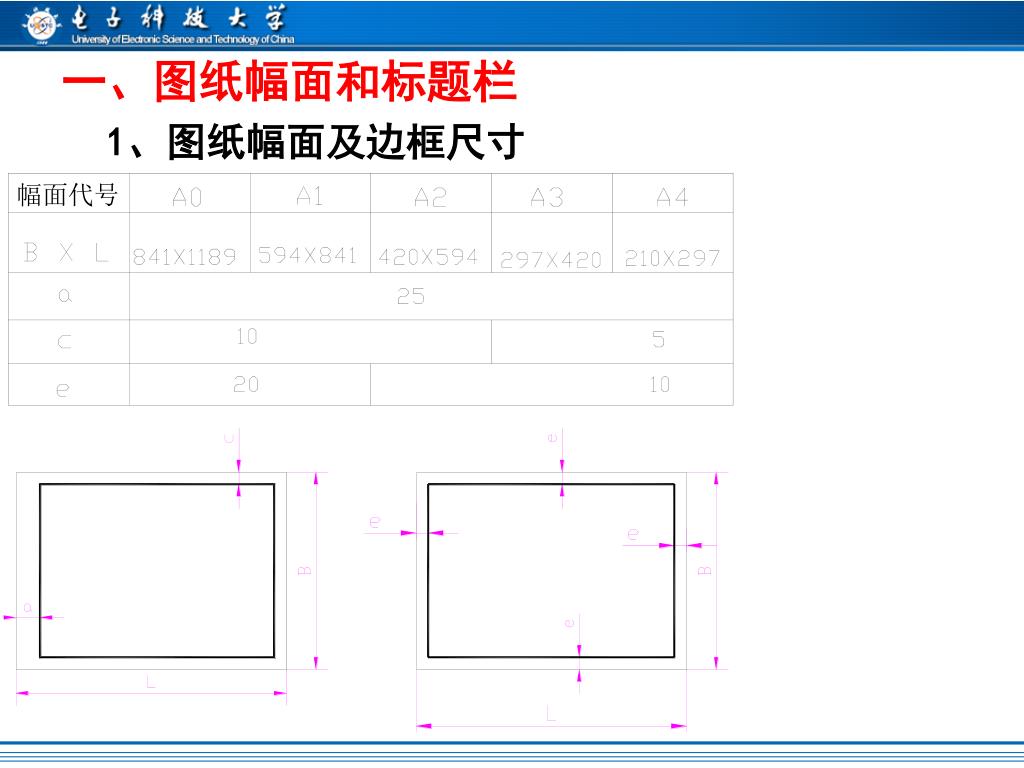

一、图纸幅面和标题栏 1、图纸幅面及边框尺寸

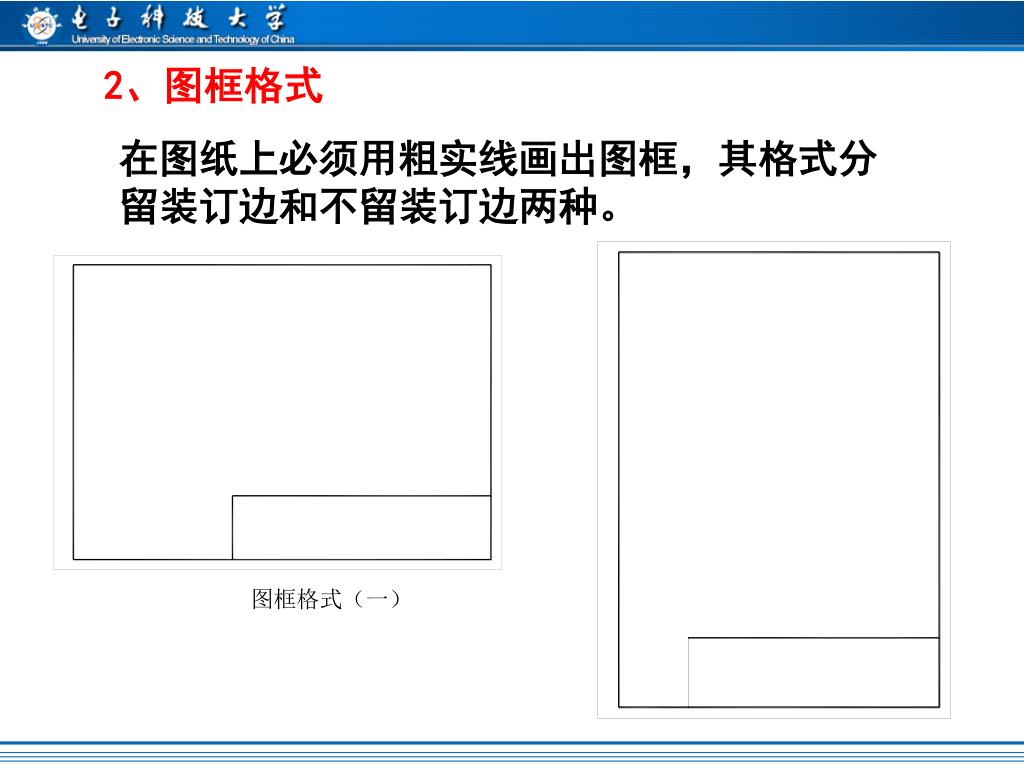

2、图框格式 在图纸上必须用粗实线画出图框，其格式分留装订边和不留装订边两种。

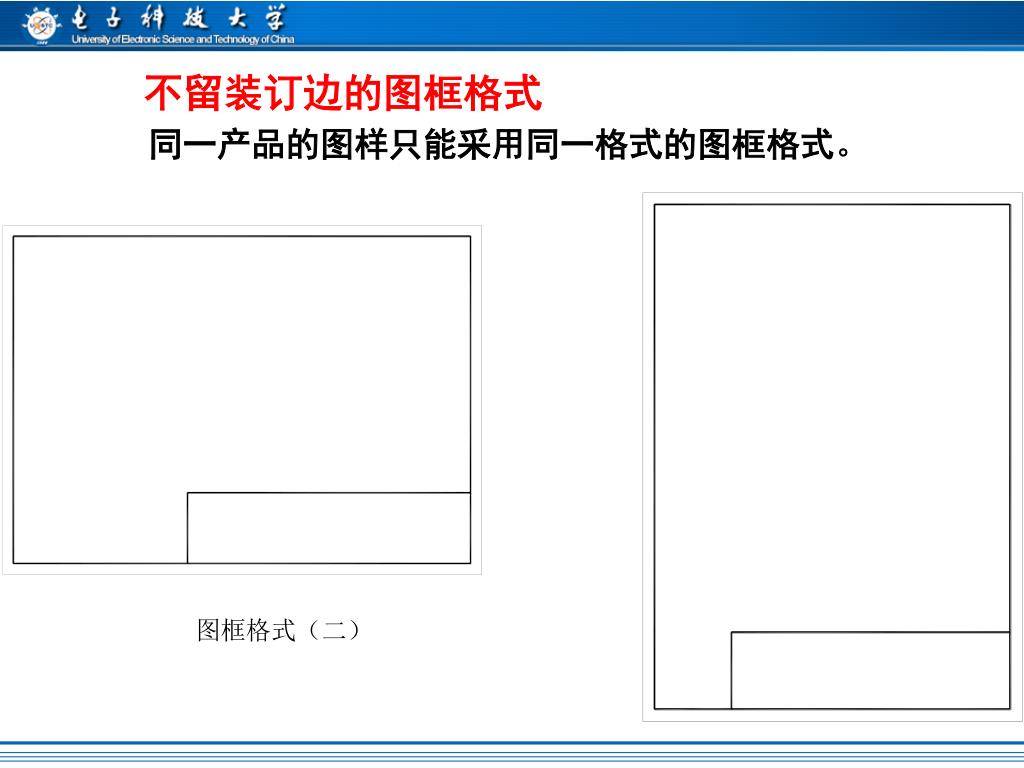

同一产品的图样只能采用同一格式的图框格式。同一产品的图样只能采用同一格式的图框格式。 不留装订边的图框格式

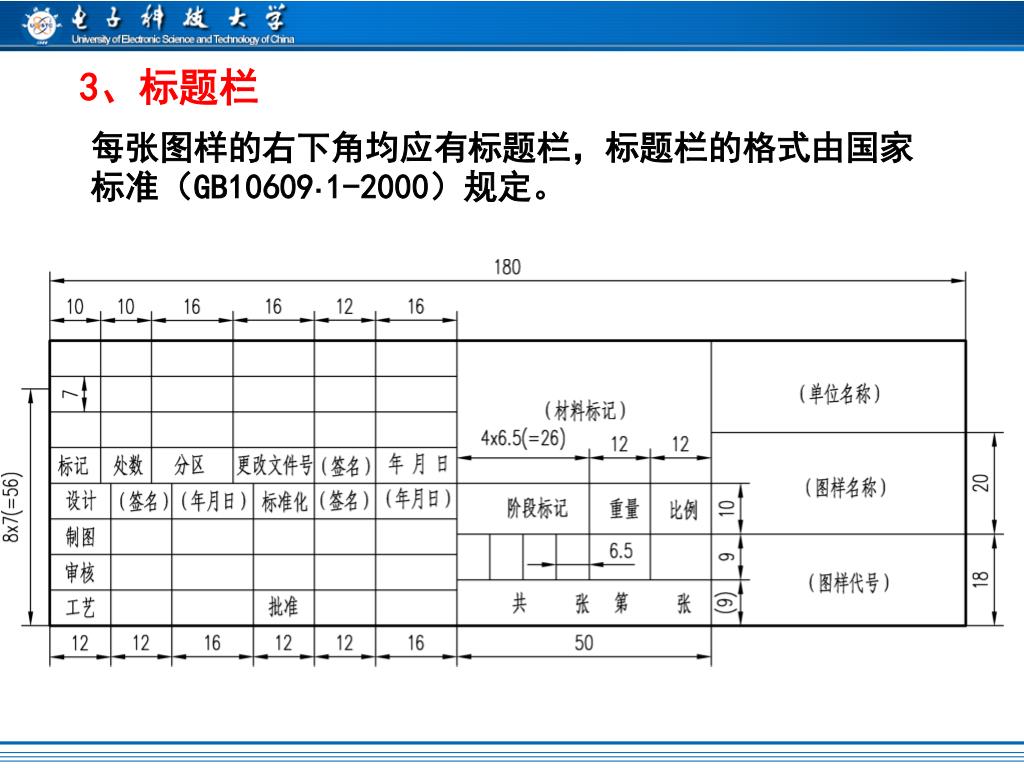

3、标题栏 每张图样的右下角均应有标题栏，标题栏的格式由国家 标准（GB10609·1-2000）规定。

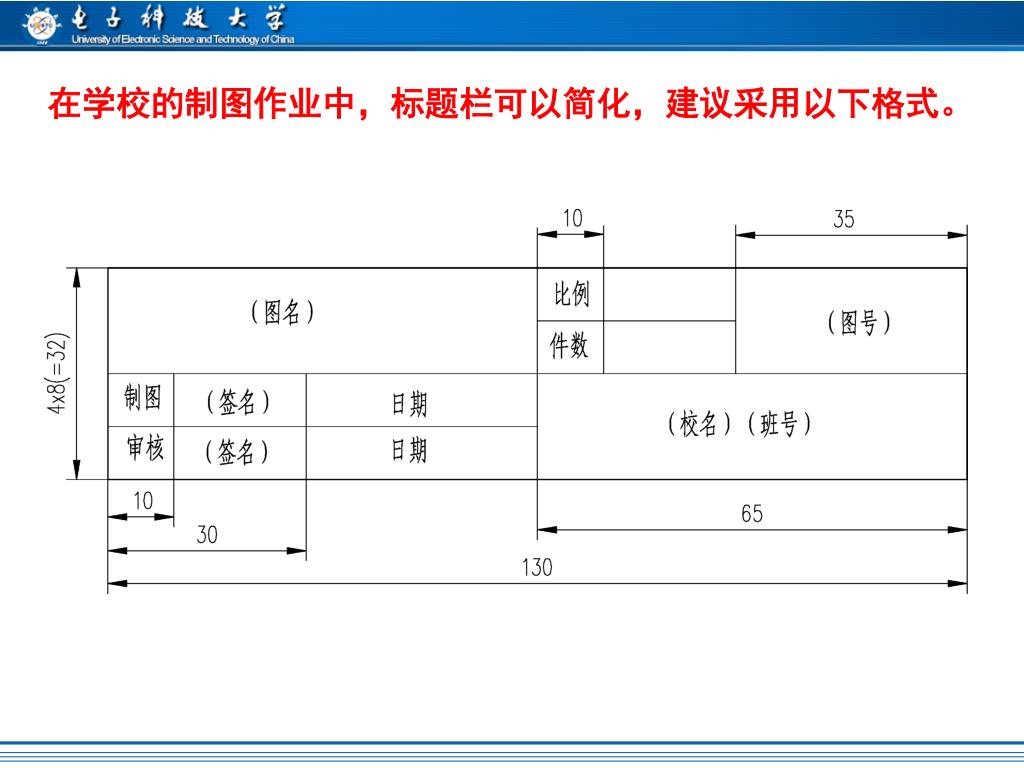

在学校的制图作业中，标题栏可以简化，建议采用以下格式。在学校的制图作业中，标题栏可以简化，建议采用以下格式。

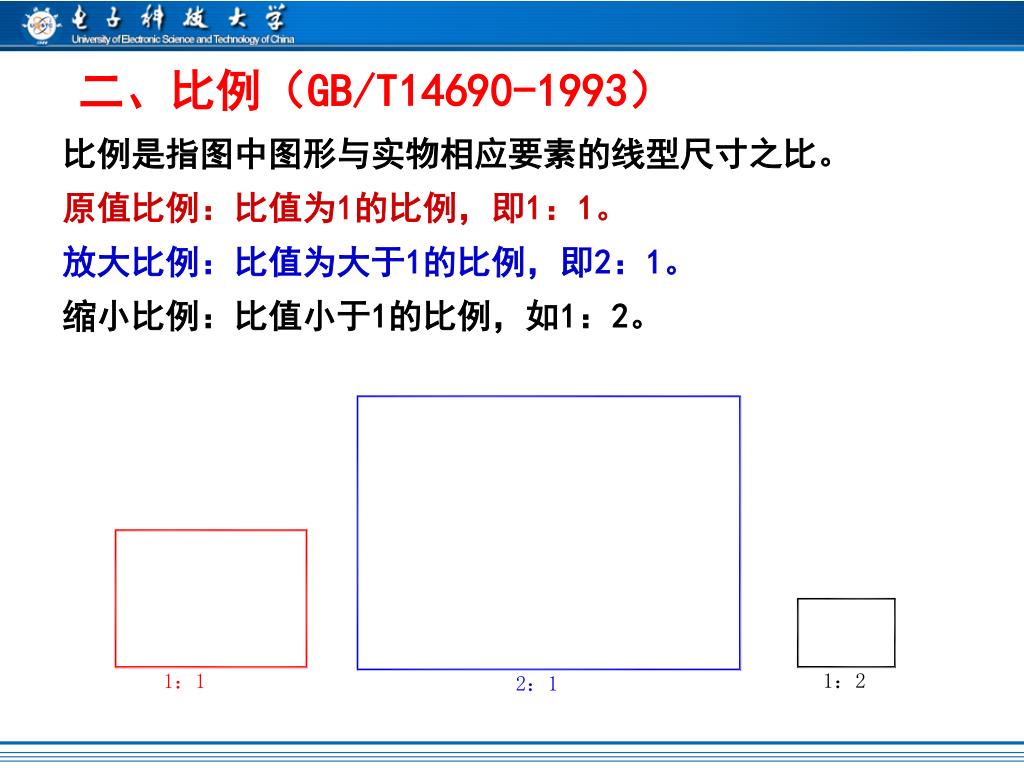

二、比例（GB/T14690-1993） 比例是指图中图形与实物相应要素的线型尺寸之比。 原值比例：比值为1的比例，即1：1。 放大比例：比值为大于1的比例，即2：1。 缩小比例：比值小于1的比例，如1：2。

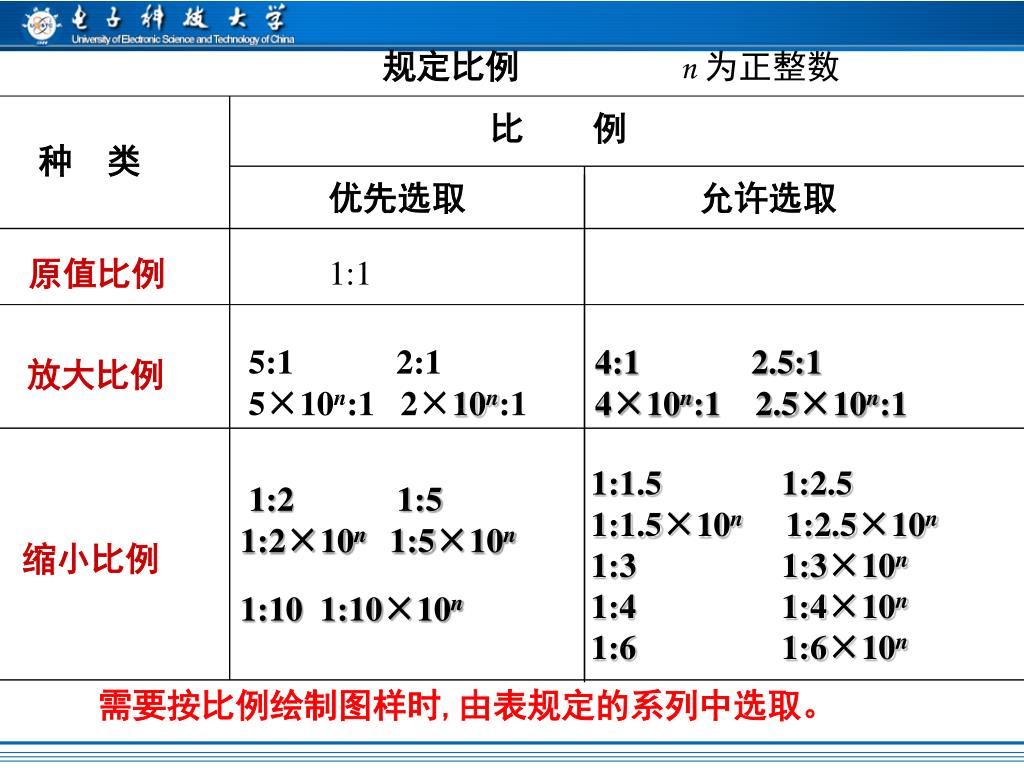

规定比例n为正整数 比 例 种 类 优先选取 允许选取 1:1 原值比例 5:1 2:1 5×10n:1 2×10n:1 4:1 2.5:1 4×10n:1 2.5×10n:1 放大比例 1:1.5 1:2.5 1:1.5×10n 1:2.5×10n 1:3 1:3×10n 1:4 1:4×10n 1:6 1:6×10n 1:2 1:5 1:2×10n 1:5×10n 1:10 1:10×10n 缩小比例 需要按比例绘制图样时,由表规定的系列中选取。

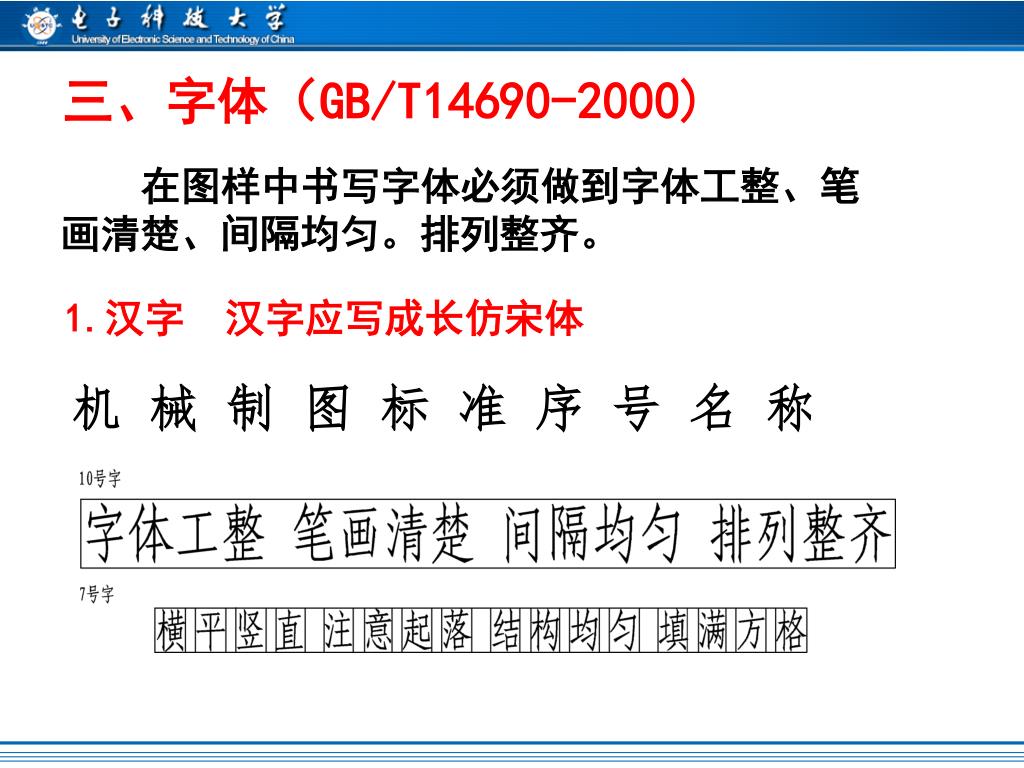

三、字体（GB/T14690-2000) 在图样中书写字体必须做到字体工整、笔画清楚、间隔均匀。排列整齐。 1.汉字 汉字应写成长仿宋体 机 械 制 图 标 准 序 号 名 称

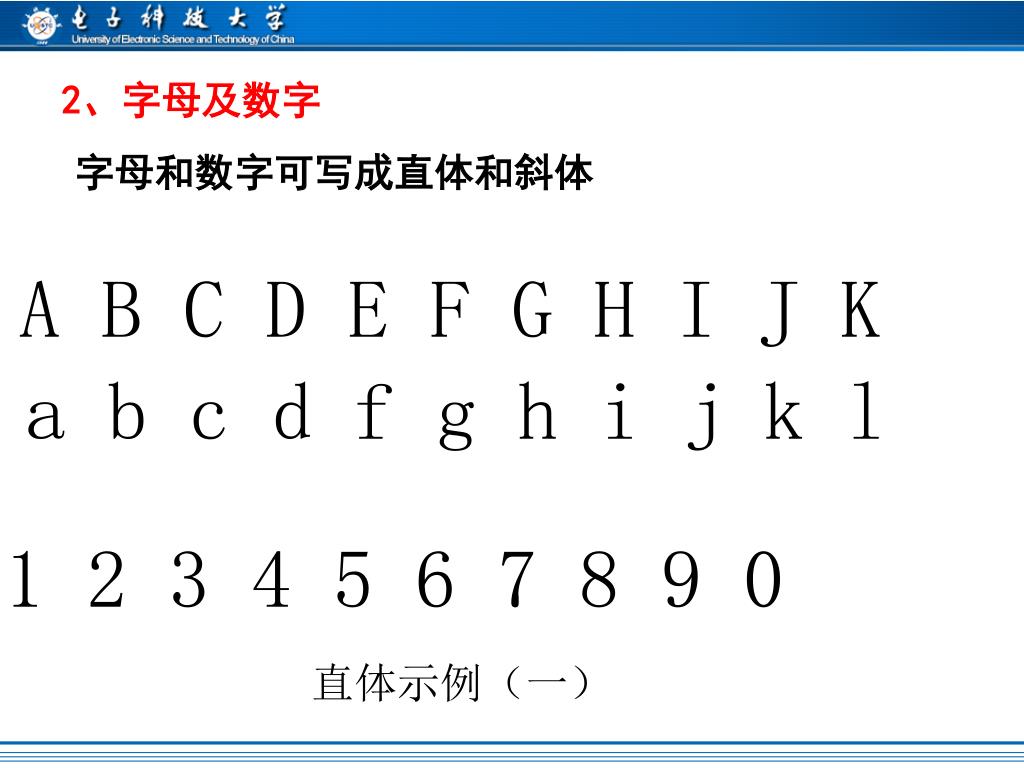

2、字母及数字 字母和数字可写成直体和斜体

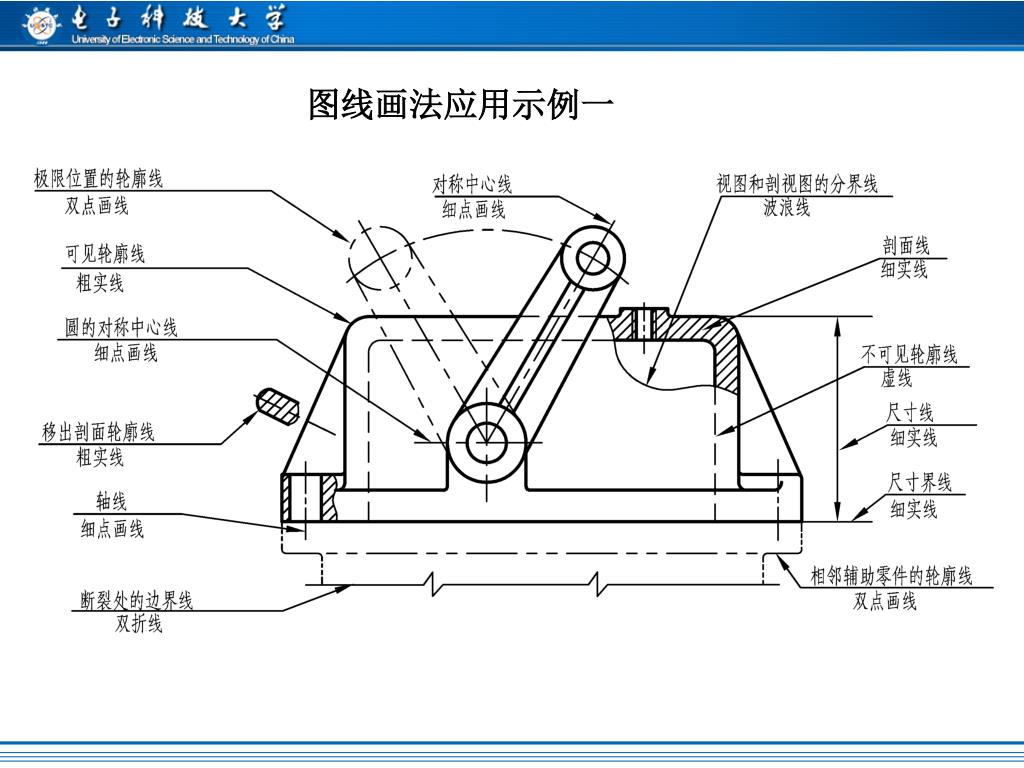

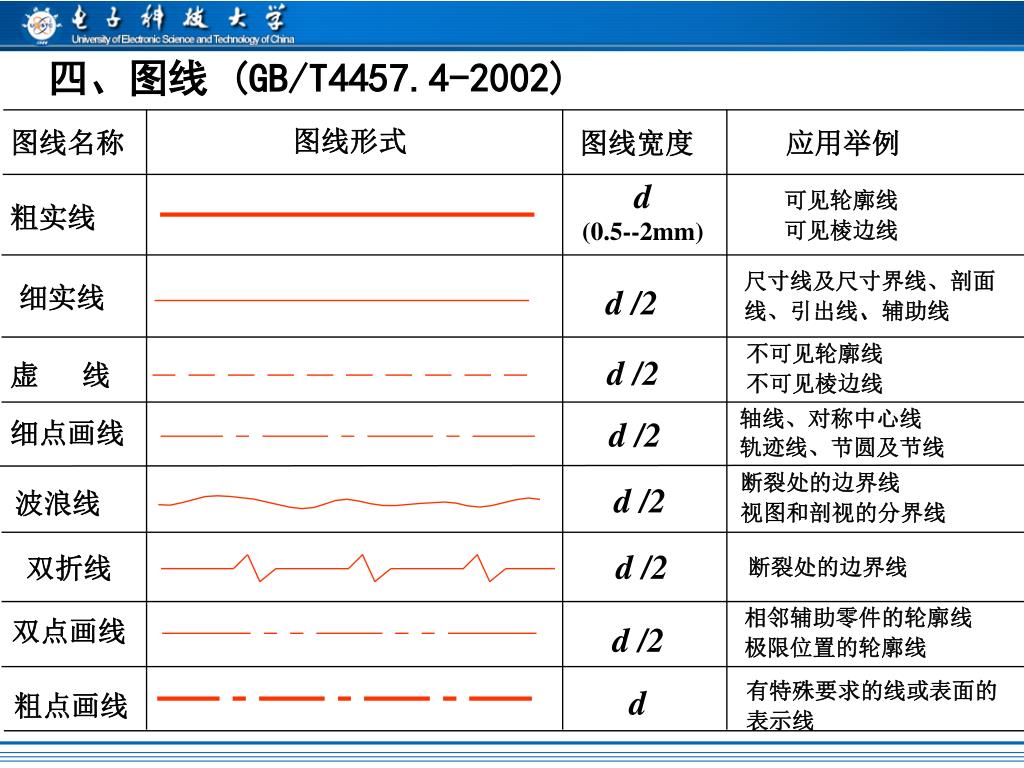

图线形式 图线名称 图线宽度 应用举例 尺寸线及尺寸界线、剖面 线、引出线、辅助线 细实线 d /2 断裂处的边界线 视图和剖视的分界线 d /2 波浪线 不可见轮廓线 不可见棱边线 d /2 虚 线 细点画线 d /2 轴线、对称中心线 轨迹线、节圆及节线 d /2 双折线 断裂处的边界线 双点画线 相邻辅助零件的轮廓线 极限位置的轮廓线 d /2 d 四、图线 (GB/T4457.4-2002) 可见轮廓线 可见棱边线 d (0.5--2mm) 粗实线 有特殊要求的线或表面的 表示线 粗点画线

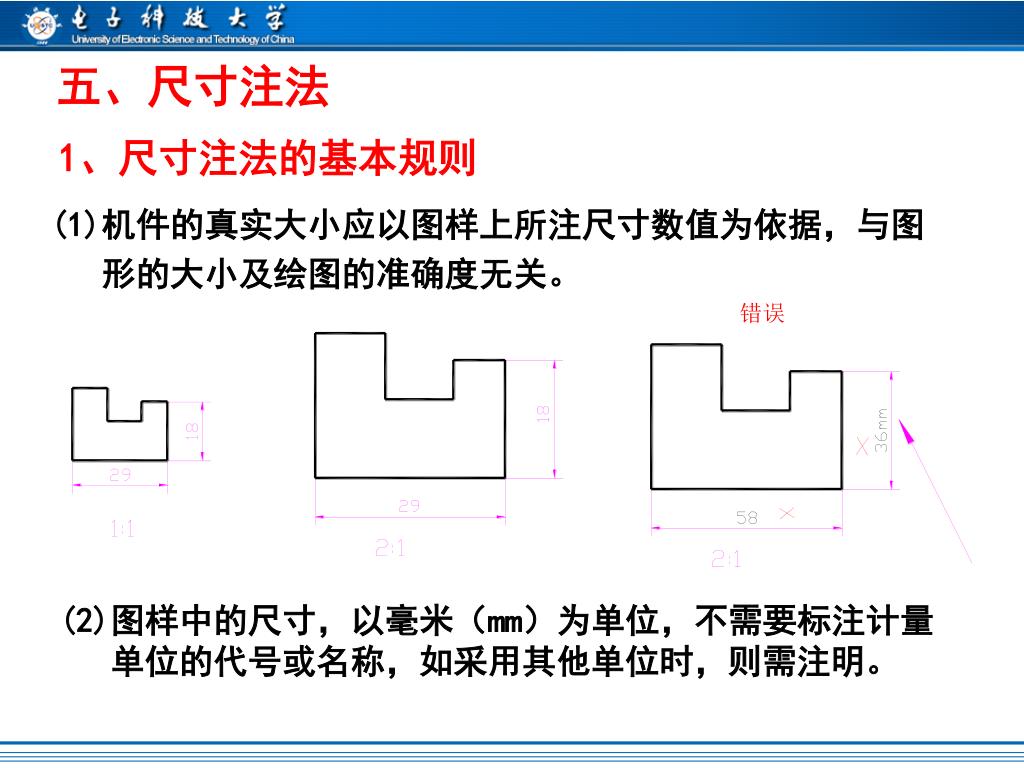

五、尺寸注法 1、尺寸注法的基本规则 (1)机件的真实大小应以图样上所注尺寸数值为依据，与图 形的大小及绘图的准确度无关。 (2)图样中的尺寸，以毫米（mm）为单位，不需要标注计量 单位的代号或名称，如采用其他单位时，则需注明。

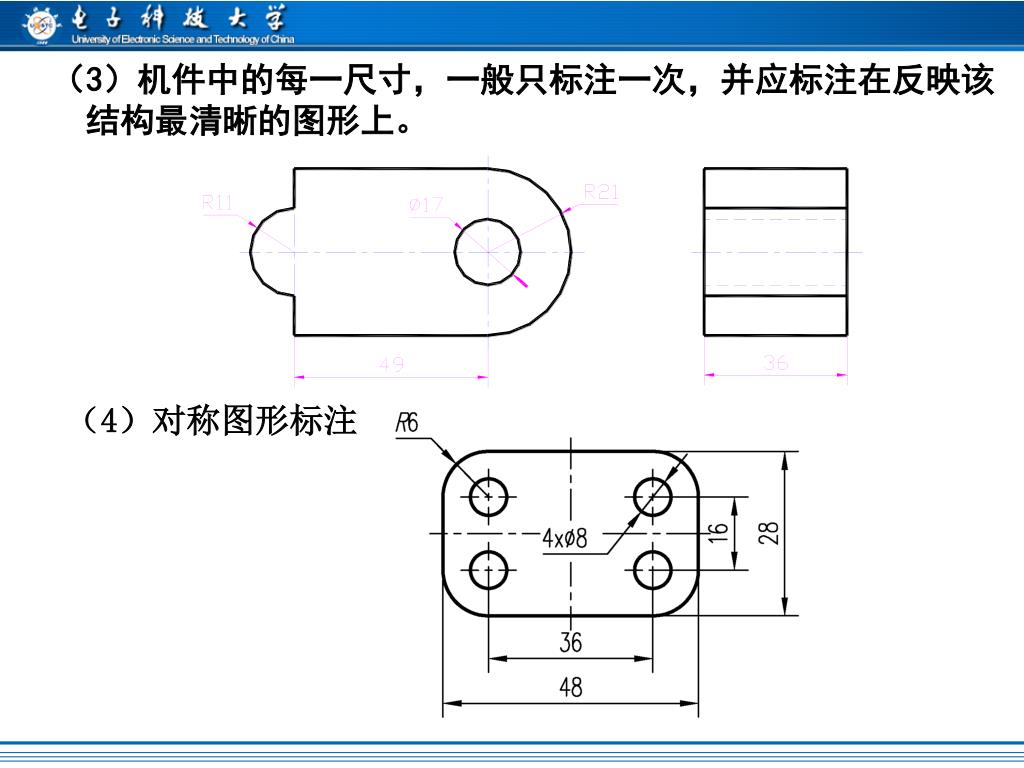

（3）机件中的每一尺寸，一般只标注一次，并应标注在反映该（3）机件中的每一尺寸，一般只标注一次，并应标注在反映该 结构最清晰的图形上。 （4）对称图形标注

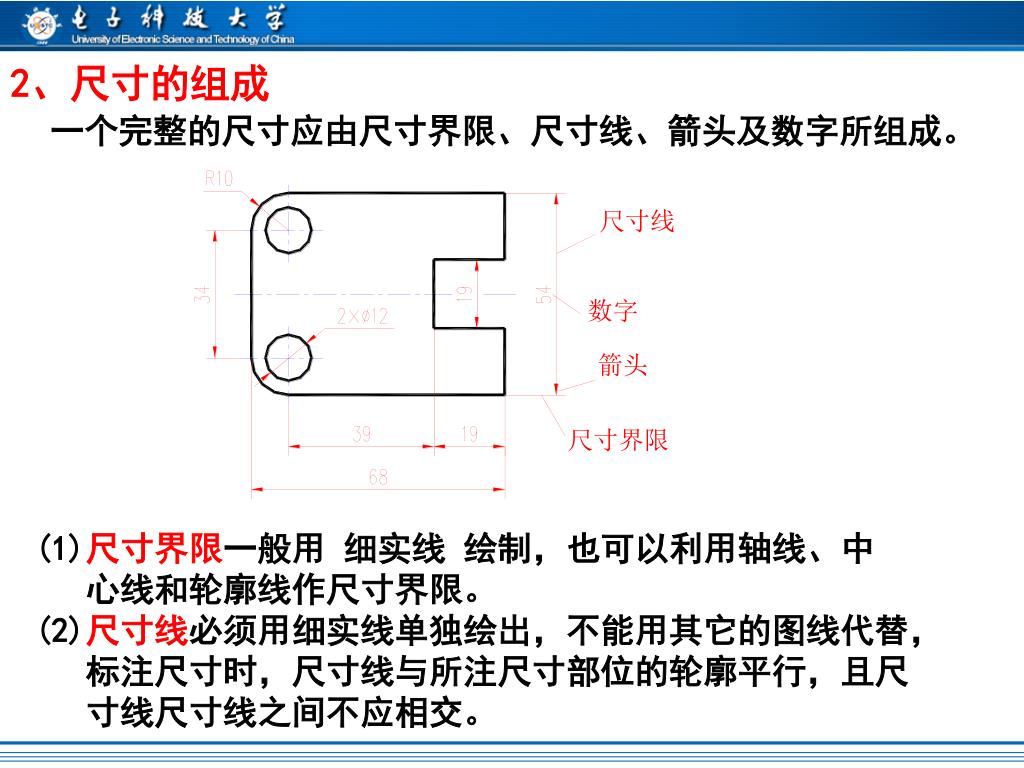

2、尺寸的组成 一个完整的尺寸应由尺寸界限、尺寸线、箭头及数字所组成。 (1)尺寸界限一般用 细实线 绘制，也可以利用轴线、中 心线和轮廓线作尺寸界限。 (2)尺寸线必须用细实线单独绘出，不能用其它的图线代替， 标注尺寸时，尺寸线与所注尺寸部位的轮廓平行，且尺 寸线尺寸线之间不应相交。

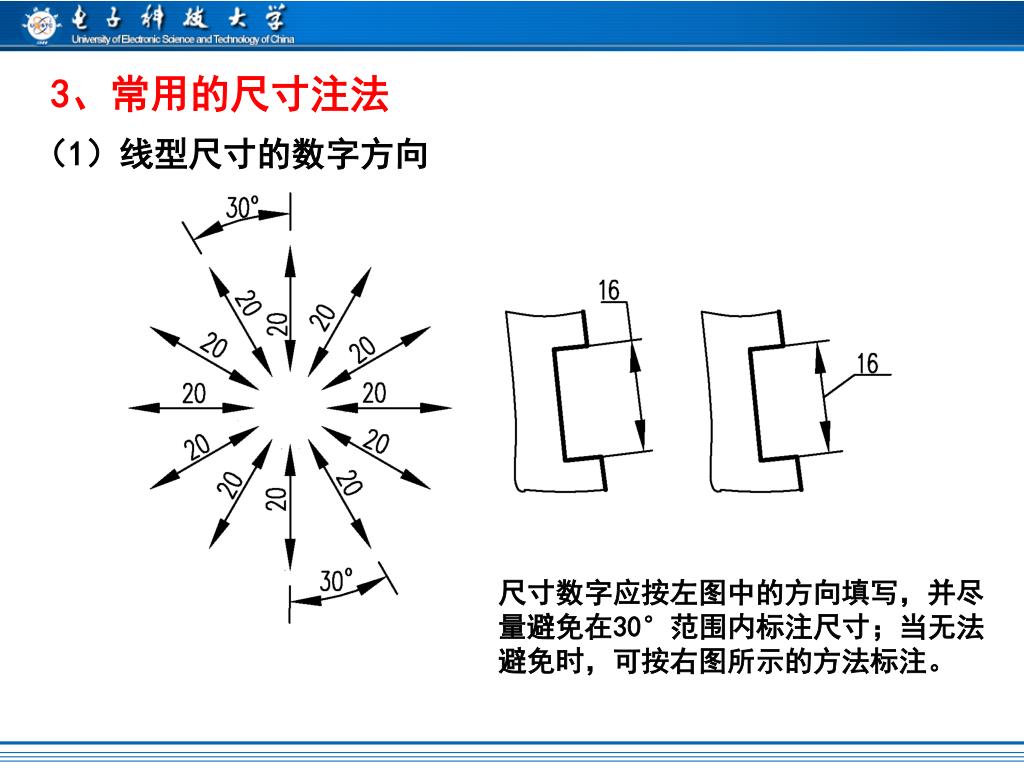

3、常用的尺寸注法 （1）线型尺寸的数字方向 尺寸数字应按左图中的方向填写，并尽量避免在30°范围内标注尺寸；当无法避免时，可按右图所示的方法标注。

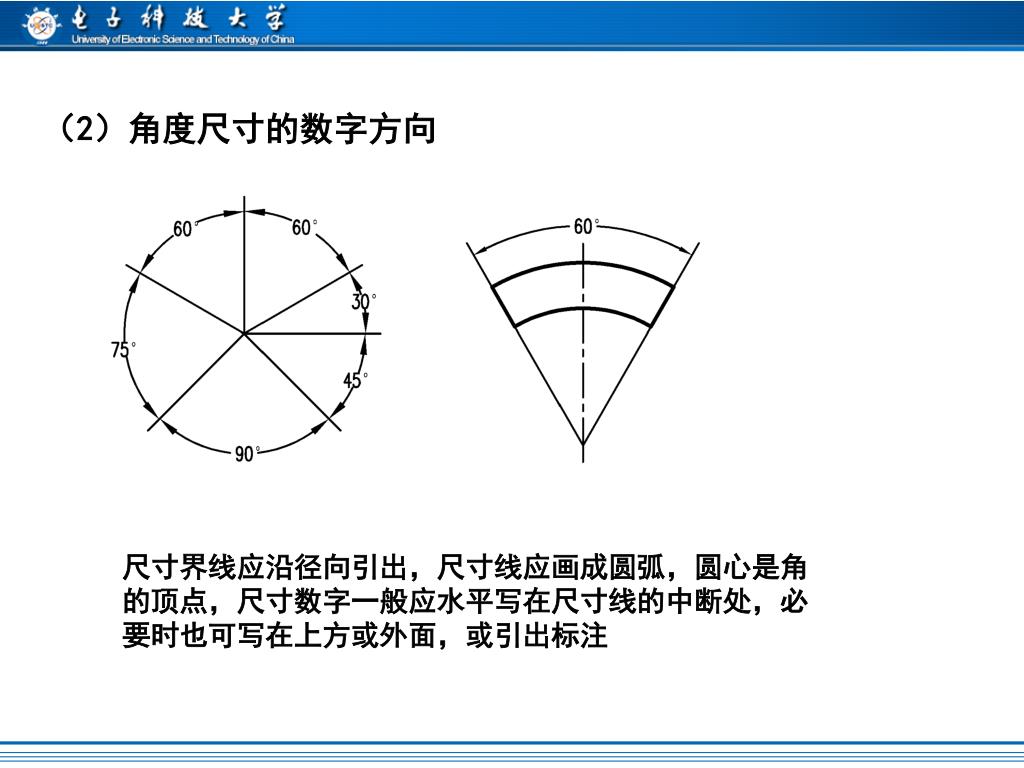

（2）角度尺寸的数字方向 尺寸界线应沿径向引出，尺寸线应画成圆弧，圆心是角 的顶点，尺寸数字一般应水平写在尺寸线的中断处，必 要时也可写在上方或外面，或引出标注

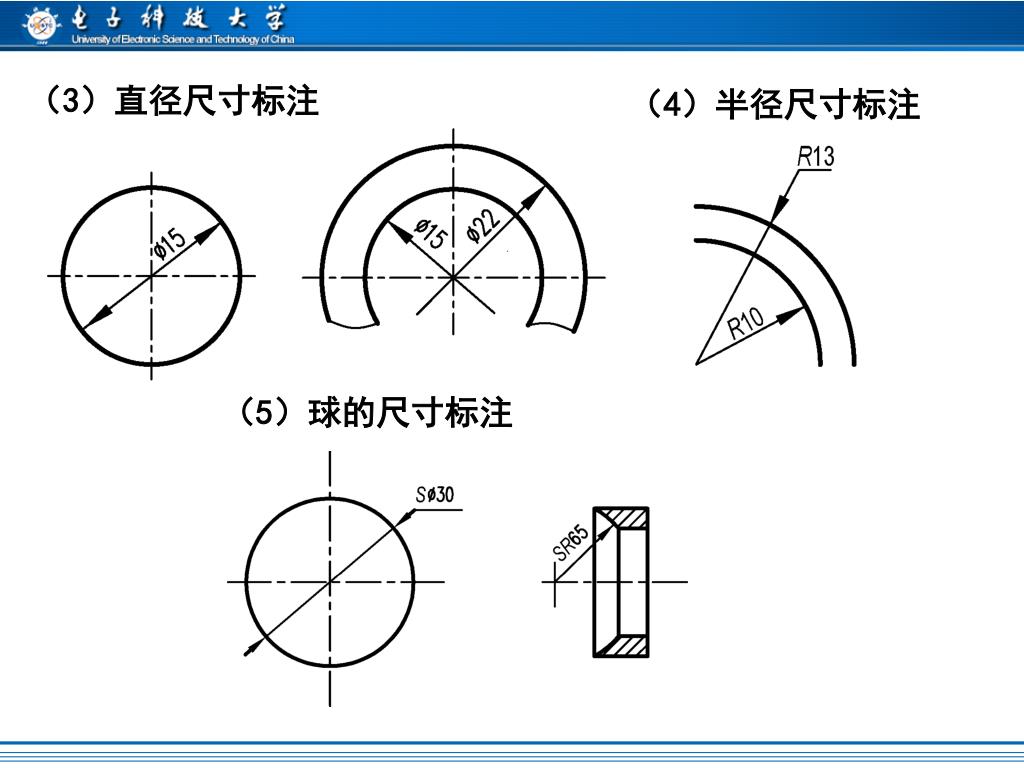

（3）直径尺寸标注 （4）半径尺寸标注 （5）球的尺寸标注

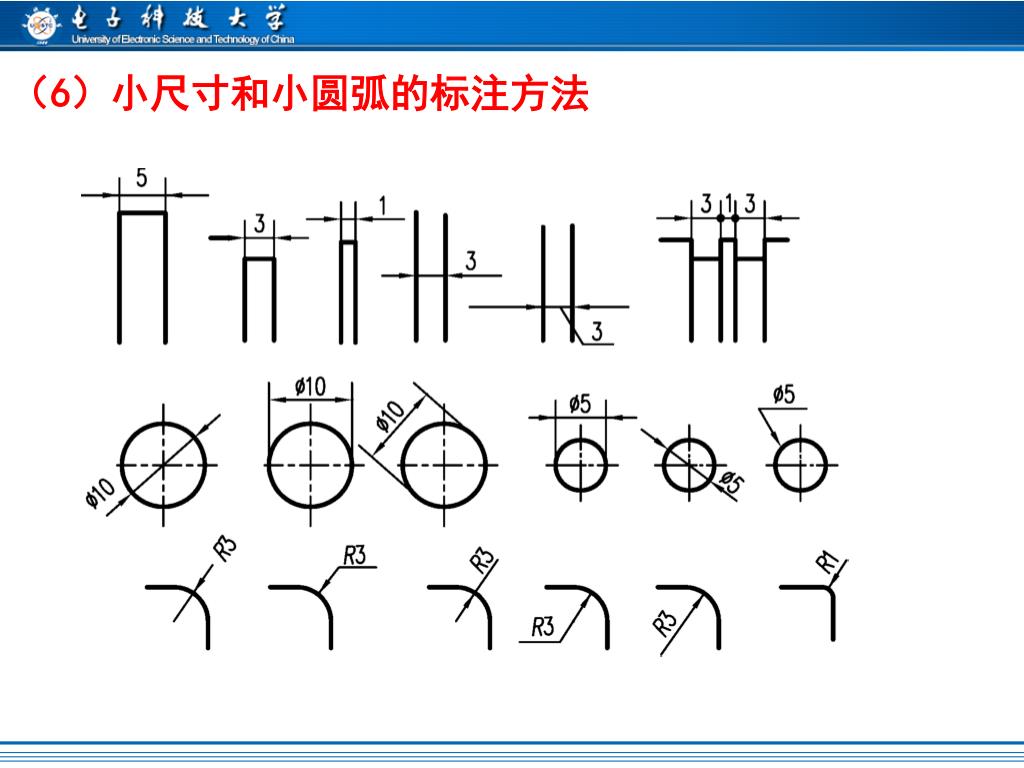

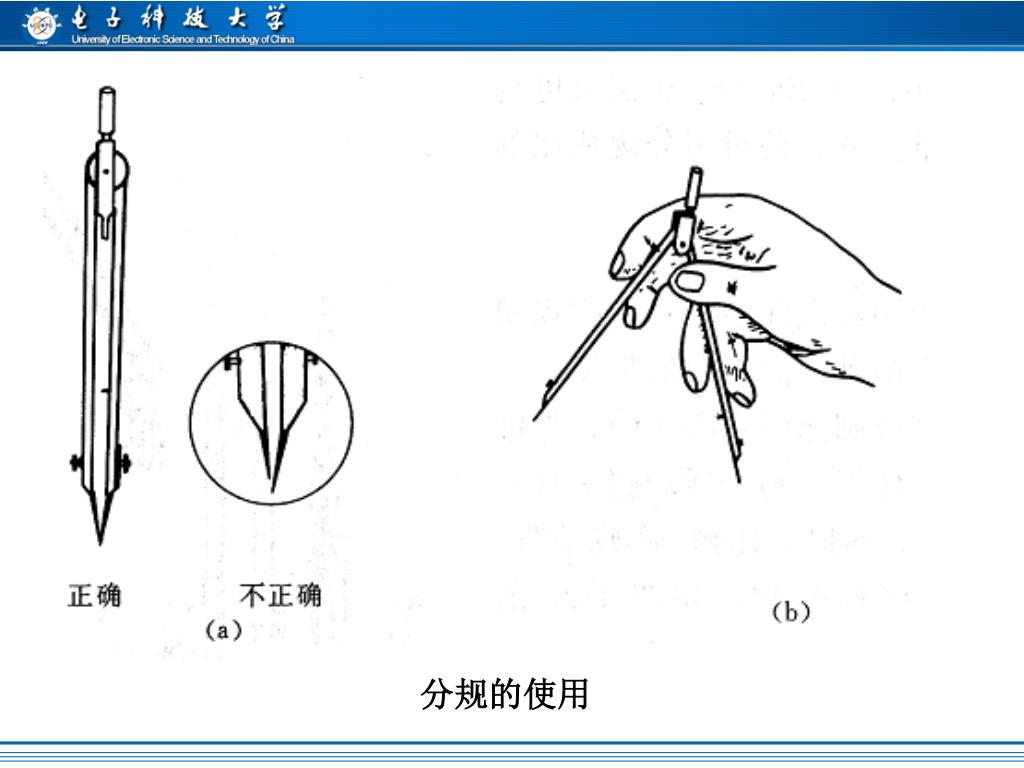

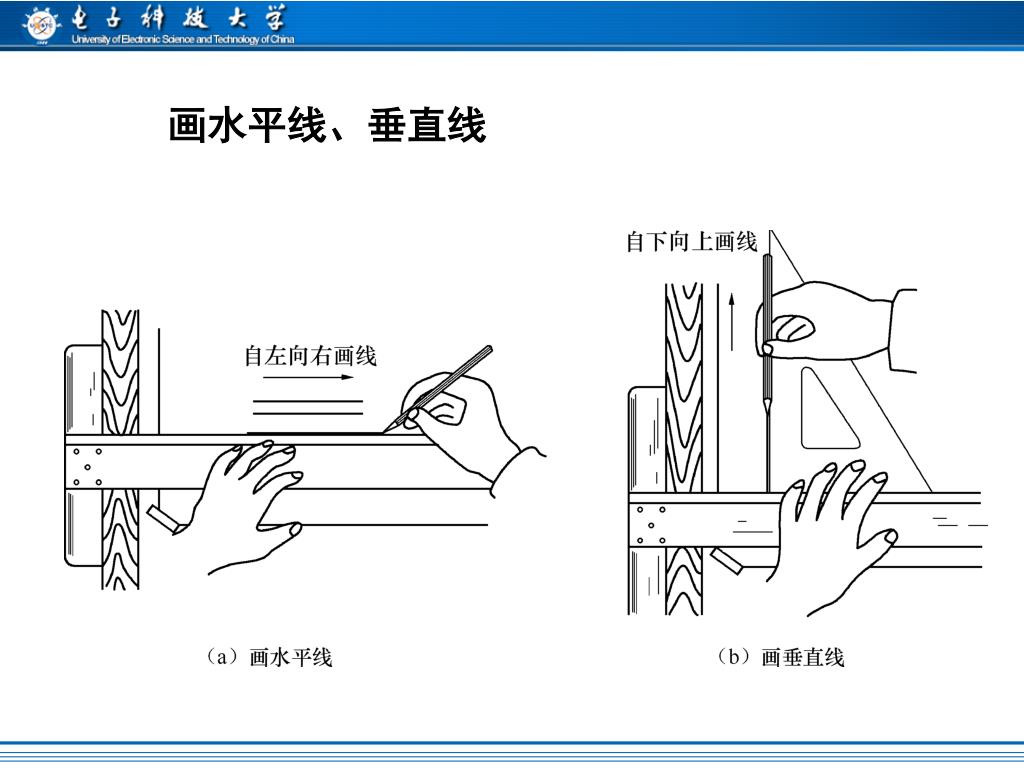

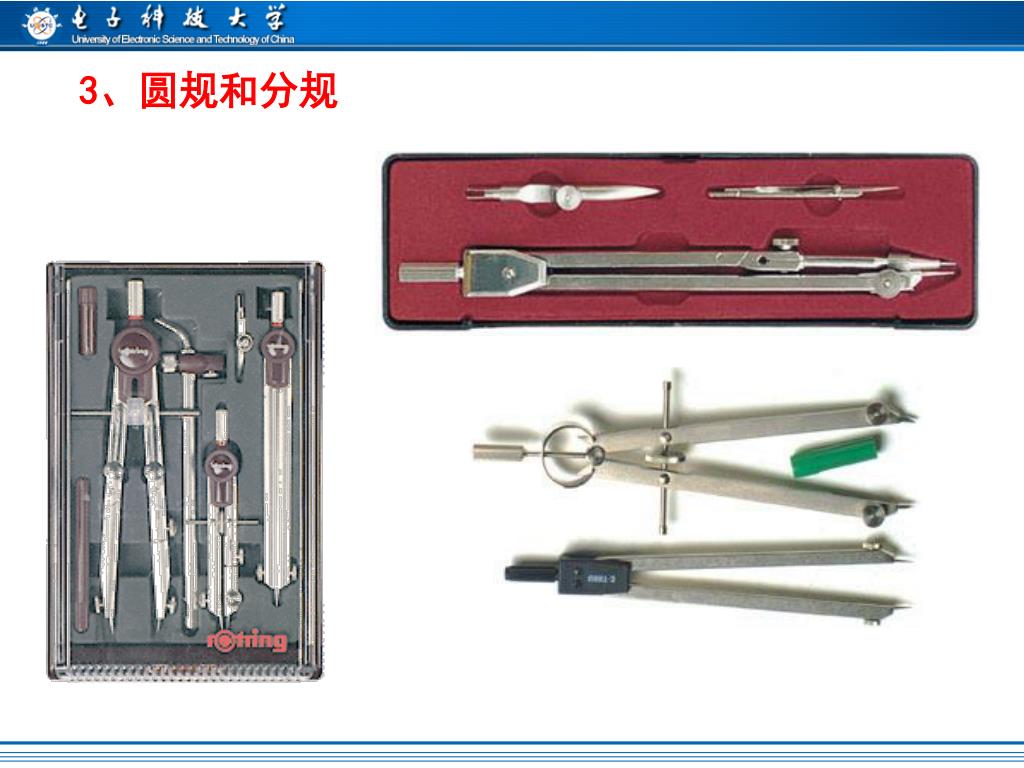

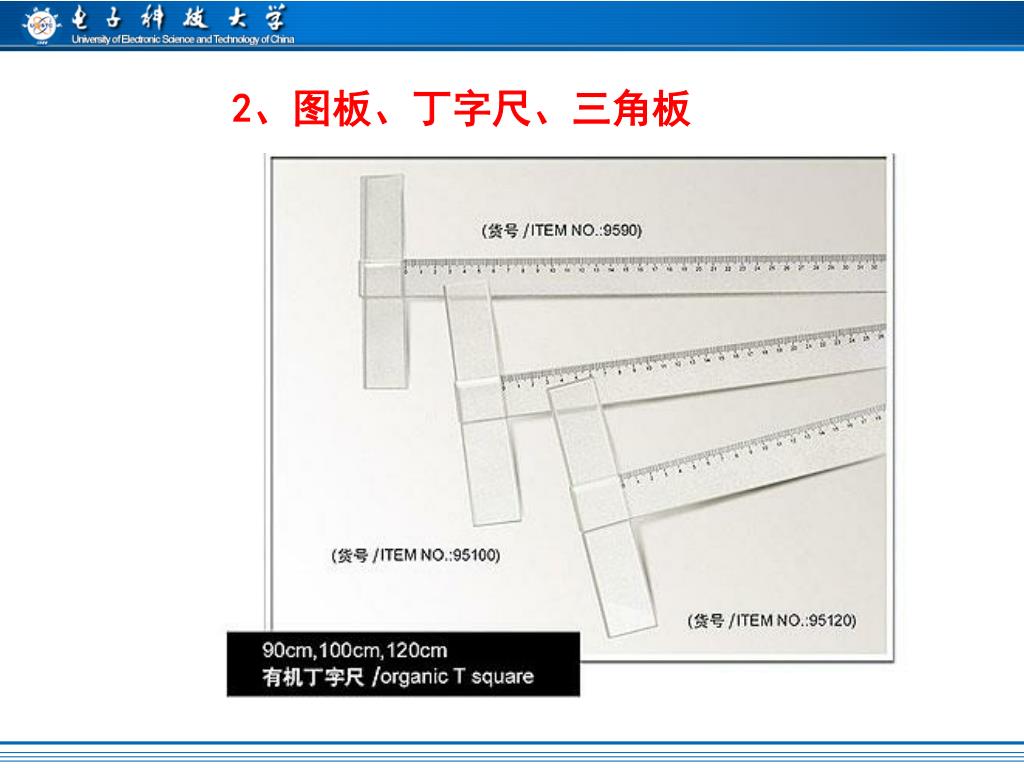

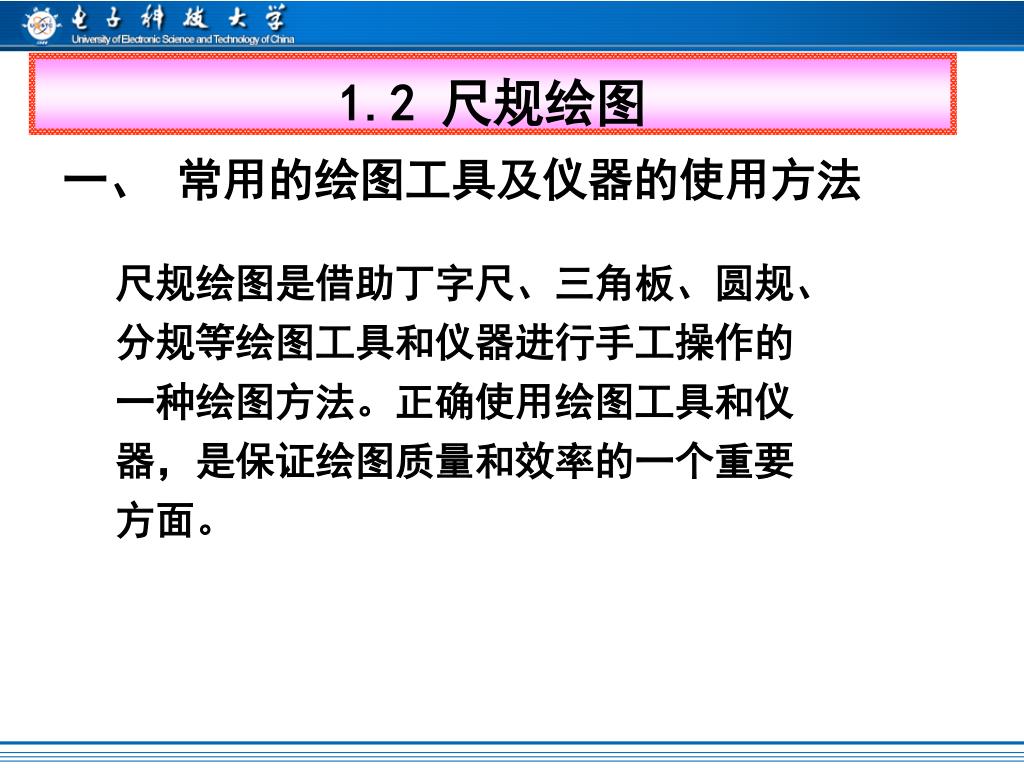

1.2 尺规绘图 一、 常用的绘图工具及仪器的使用方法 尺规绘图是借助丁字尺、三角板、圆规、 分规等绘图工具和仪器进行手工操作的 一种绘图方法。正确使用绘图工具和仪 器，是保证绘图质量和效率的一个重要 方面。
