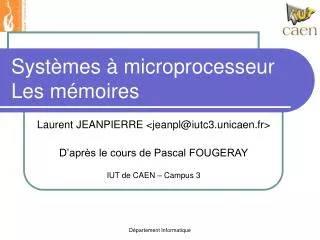

1. Systèmes à microprocesseurLes mémoires Laurent JEANPIERRE <jeanpl@iutc3.unicaen.fr> D’après le cours de Pascal FOUGERAY IUT de CAEN – Campus 3 Département Informatique

2. Contenu du cours • Introduction, définitions • Types de mémoires • Principales caractéristiques • Décodage d’adresses • Cas particulier : la mémoire cache Département Informatique

3. Introduction • Mémoire = dispositif de stockage • Enregistre de l’information • Restitue à la demande cette information • Différentes formes de stockage • Numérique (Circuits intégrés, CDROM,…) • Analogique (Cassettes, Disques durs, …) • Ce cours s’intéresse aux mémoires à semi-conducteurs. (Circuits intégrés) Département Informatique

4. Les mémoires numériques • Plus petite information stockable : 1 bit •  notion de case mémoire • 2 grandes catégories de mémoires : • Accès aléatoire : • Chaque case mémoire est utilisable séparément • Notion d’adresse mémoire • Accès sériel : (mémoires séquentielles) • Accès aux cases mémoires séquentiellement • Pas d’adresse utilisée Département Informatique

5. Contenu du cours • Introduction, définitions • Types de mémoires • Principales caractéristiques • Décodage d’adresses • Cas particulier : la mémoire cache Département Informatique

6. Types de mémoires Mémoires au silicium Mémoires mortes Mémoires vives ROM PROM RAMstatiques RAMdynamiques Fusiblesbipolaires EPROM EEPROM Département Informatique

7. Les mémoires mortes • Lecture seule par le processeurMaintien de l’information hors tension • Read Only Memory: programmée en usine • Programmable ROM : programmée par l’utilisateur une seule fois • Erasable PROM : programmable et effaçable (rayons UV) par l’utilisateur • Electrically EPROM : EPROM effaçable par un courant électrique Département Informatique

8. Les mémoires vives • Lecture/Écriture par le processeurNon permanence des informations (mémoire volatile) • Random Access Memory : mémoires à accès aléatoire (à la demande) • Statiques : information maintenue spontanément sous tension • Dynamiques : information maintenue par rafraîchissement (balayage régulier de toutes les cases mémoires) Département Informatique

9. Autres mémoires en lecture/écriture • Magnetic Bubble Memory: mémoire de masse non volatile. Utilise des « bulles magnétiques » (Plus utilisées) • Mémoires séquentielles • First In First Out : mémoires gérées en file; premier bit écrit, premier bit lu. • First In Last Out : mémoires gérées en pile; premier bit écrit, dernier bit lu. Département Informatique

10. Types de DRAM • De nouvelles versions régulières • Fast Page Mode : les barrettes des 486 • Extensed Data Out : premiers Pentiums • Burst EDO : cousine de l’EDO • Synchronous DRAM : années 2000synchronisation avec horloge du mP • Double-data-rate DRAM : SDRAM à cadence double (2 fronts) • Error Correction Code : SDRAM ou DDRAM à correction d’erreurs (cf. codes correcteurs) • RamBus : Mémoires à haute vitesse 600-800 MHz Département Informatique

11. Contenu du cours • Introduction, définitions • Types de mémoires • Principales caractéristiques • Décodage d’adresses • Cas particulier : la mémoire cache Département Informatique

12. Principales Caractéristiques • Capacité : Nb de bits stockés par la mémoire. Toujours un multiple d’une puissance de 2 • Organisation ou matrice : Longueur de la plus petite information adressable. • Octet (Byte) : 8 bits • Mot (Word) : 16 bits • Double Mot : 32 bits • Etc. … • Capacité = <Nb adresses> * Matrice • Ex : 1kMot = 16kbits. Département Informatique

13. Principales Caractéristiques (2) • Temps (timings) • Écriture : délai entre la présentation des données et leur mémorisation réelle. • Lecture : délai entre la présentation de l’adresse et la disponibilité des données • Accès : en général, la moyenne des temps de lecture et d’écriture • Cycle : si lecture destructive, somme des temps de lecture et de réinscription (même adresse) • Consommation : puissance nécessaire à une opération (≠ selon repos ou lecture/écriture) Département Informatique

14. Contenu du cours • Introduction, définitions • Types de mémoires • Principales caractéristiques • Décodage d’adresses • Cas particulier : la mémoire cache Département Informatique

15. Espace mémoire • 1 mP • 1 bus adresses (taille A1) • 1 bus données (taille D1) • 1 circuit mémoire • 1 bus adresses (taille A2) • 1 bus données (taille D2) • Exemple : • A1 = 24 bits, D1 = 16 bits • Espace mémoire = 224 adresses ≠ (16 millions) • Capacité mémoire = 224 *16 bits (32Mo) • Problème : • A2 = 20 bits, D2 = 8 bits (1Mo) Département Informatique

16. Décodage d’adresses • Distribuer Espace d’adressage  Plusieurs Circuits • Ex : • A1 = 24 bits, D1 = 16 bits (32 Mo) • A2 = 20 bits, D2 = 8 bits (1 Mo) •  2 circuits pour chaque adresse •  24 paires de circuits •  1 décodeur d’adresses Département Informatique

17. Synoptique mP Contrôle Décodeur … Carte 3D Clavier Réseau Adresses Mémoire 2 Mémoire 1 Données Département Informatique

18. Décodeur d’adresses On peut utiliser : • Portes logiques standard / PAL • Logique combinatoire • Décodeurs • Ex précédent : 4 bits  16 lignes • Comparateurs • 1 motif d’adresse  1+ circuits mémoires • PROM • 1 adresse  1 motif de circuits mémoires Département Informatique

19. Contenu du cours • Introduction, définitions • Types de mémoires • Principales caractéristiques • Décodage d’adresses • Cas particulier : la mémoire cache Département Informatique

20. Principe général • Théorie de la localité • Les instructions se suivent (en général) • Les données sont rangées ensemble (idem) • Idée : • Charger en mémoire les parties utiles •  Peu de mémoire •  Gros programmes Département Informatique

21. Principes financiers • Mémoire rapide = coût élevé (€) • Beaucoup de mémoire lente • Peu de mémoire rapide • En pratique : • DRAM : • Plus de 5 ns (5.10-9 secondes) • Environ 200 MHz • SRAM : • Moins de 1 ns • Plusieurs GHz Département Informatique

22. Hiérarchie des mémoires • Cache L1Dans le mP, ultra rapide, très chère • Cache L2SRAM, souvent dans le mP • Cache L3SRAM, hors du processeur • RAM classiqueDRAM • Disque dur • Bande magnétiqueTrès bon marché, vraiment lente • Objectif= coût bande magnétique + vitesse L1 Département Informatique

23. Post-Scriptum • Tendance actuelle : • Architecture hybride • Von Neumann pour la mémoire(Hors processeur) • Harvard pour le cache(Dans processeur) •  accès parallèle instruction & donnée •  encore plus de vitesse Département Informatique
