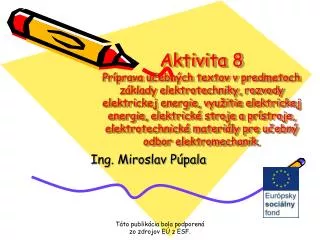

  1. Aktivita 8Príprava učebných textov v predmetoch základy elektrotechniky, rozvody elektrickej energie, využitie elektrickej energie, elektrické stroje a prístroje, elektrotechnické materiály pre učebný odbor elektromechanik. Ing. Miroslav Púpala Táto publikácia bola podporená zo zdrojov EÚ z ESF.

  2. II. TC Elektrická trakcia 1. Význam a výhody elektrickej trakcie 2. Rozdelenie elektrickej vozby a prúdové sústavy 3. Nezávislá trakcia 4. Závislá trakcia 5. Meniarne 6. Jednofázové napájacie stanice 7. Zemnenie Táto publikácia bola podporená zo zdrojov EÚ z ESF.

  3. 1. Význam a výhody elektrickej trakcie Základné pojmy: - elektrická trakcia = spôsob pohonu hnacích kolies elektrickým motorom, pričom samotnému motoru hovoríme trakčný motor. - elektrická vozba = druh dopravy, ktorý k pohonu hnacích vozidiel používa elektrickú energiu. Význam elektrickej trakcie je zreteľný, keď porovnáme tento spôsob pohonu s inými. Preto je na mieste uviesť výhody, ale aj nevýhody elektrickej trakcie v porovnaní s parnou trakciou, ktorú vlastne nahradila. Výhody: - možnosť využívania rôznych zdrojov, z ktorých získame elektrickú – vodné diela, menej cenné tuhé fosílne palivo, atómová energia, alternatívne zdroje ... - vozidlá majú pri vyššom výkone menšiu hmotnosť, čím šetria elektrickú energiu na tratiach s častým rozbehom; - sú ekonomicky výhodné na horských tratiach s prevýšením, lebo pri brzdení dodávajú elektrickú energiu späť do siete; Táto publikácia bola podporená zo zdrojov EÚ z ESF.

  4. - straty pri prenose energie a transformácii sú veľmi malé; - trakčný motor má veľmi dobré trakčné charakteristiky, hlavne: - vyvinie veľký krútiaci moment a veľkú ťažnú silu; - je dobre preťažiteľný; - má pomalý rozbeh z kľudu; - regulácia rýchlosti je ľahká a hospodárna; - trakčný motor je konštrukčne prispôsobivý vozidlu týmito vlastnosťami: - tvarovo prispôsobivý; - potrebný hnací výkon sa môže rozdeliť na viac motorov poháňajúcich jednotlivé nápravy; - jednoduchý prevod na hnacie kolesá ozubenými kolesami; - otrasu vzdornosť; - malá hmotnosť a rozmernosť; - výhodné prevádzkové vlastnosti trakčného motora: - veľká energetická účinnosť; - dlhá životnosť; - jednoduchá obsluha; - rovnomerný chod motora; - práca bez znečisťovania životného prostredia. Táto publikácia bola podporená zo zdrojov EÚ z ESF.

  5. Nevýhody: - vysoké investičné náklady na stacionárne elektrické zariadenia; - závislosť od dodávky elektrickej energie; - vyššia cena elektrických lokomotív; - zvýšený odber elektrickej energie v zime na vykurovanie vozňov. Železnica s elektrickou trakciou: - zrýchlila dopravu; - zväčšila cestovnú rýchlosť; - zväčšila ťažnú silu na háku; - zlepšila ovzdušie v tuneloch a čistotu životného prostredia pozdĺž tratí. Táto publikácia bola podporená zo zdrojov EÚ z ESF.
