13. 感測器技術. 傳輸平台 感測元件介紹. PART IV. 13.2 傳輸平台. Zigbee 是低功耗且適合進行短距離無線通訊的技術。 ZigBee 名稱 源自蜜蜂 （ Bee ）的傳遞資訊的行為，蜜蜂能透過 Z 字形的飛舞動作，將訊息 傳達 給其他蜜蜂。 Zigbee 主要適合用於遠端感測及遠端控制領域並且可以 嵌入各種 設備。 ZigBee 的應用市場依據 ZigBee Alliance 所公布的應用市場範圍界定，以 目前 的市場趨勢來看， ZigBee 在工業控制、建築自動化、倉儲管理等大有 斬獲 。. 13.3 感測元件介紹.
E N D
13 感測器技術 傳輸平台 感測元件介紹 PART IV

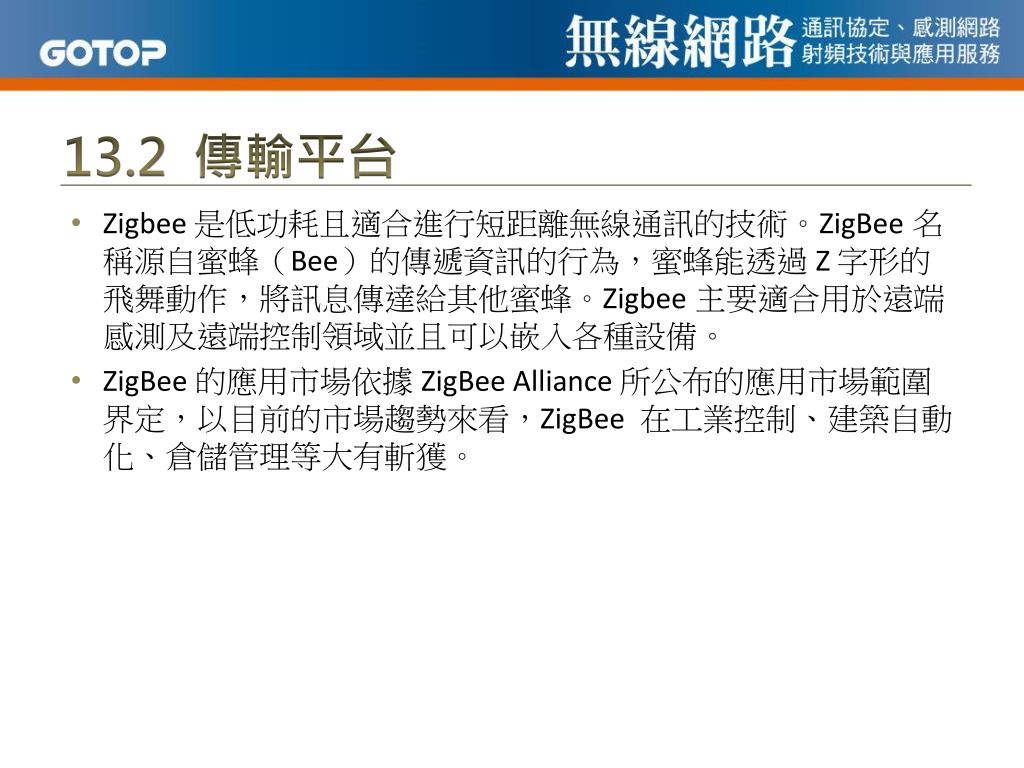

13.2 傳輸平台 • Zigbee是低功耗且適合進行短距離無線通訊的技術。ZigBee名稱源自蜜蜂（Bee）的傳遞資訊的行為，蜜蜂能透過 Z 字形的飛舞動作，將訊息傳達給其他蜜蜂。Zigbee主要適合用於遠端感測及遠端控制領域並且可以嵌入各種設備。 • ZigBee的應用市場依據 ZigBee Alliance 所公布的應用市場範圍界定，以目前的市場趨勢來看，ZigBee在工業控制、建築自動化、倉儲管理等大有斬獲。

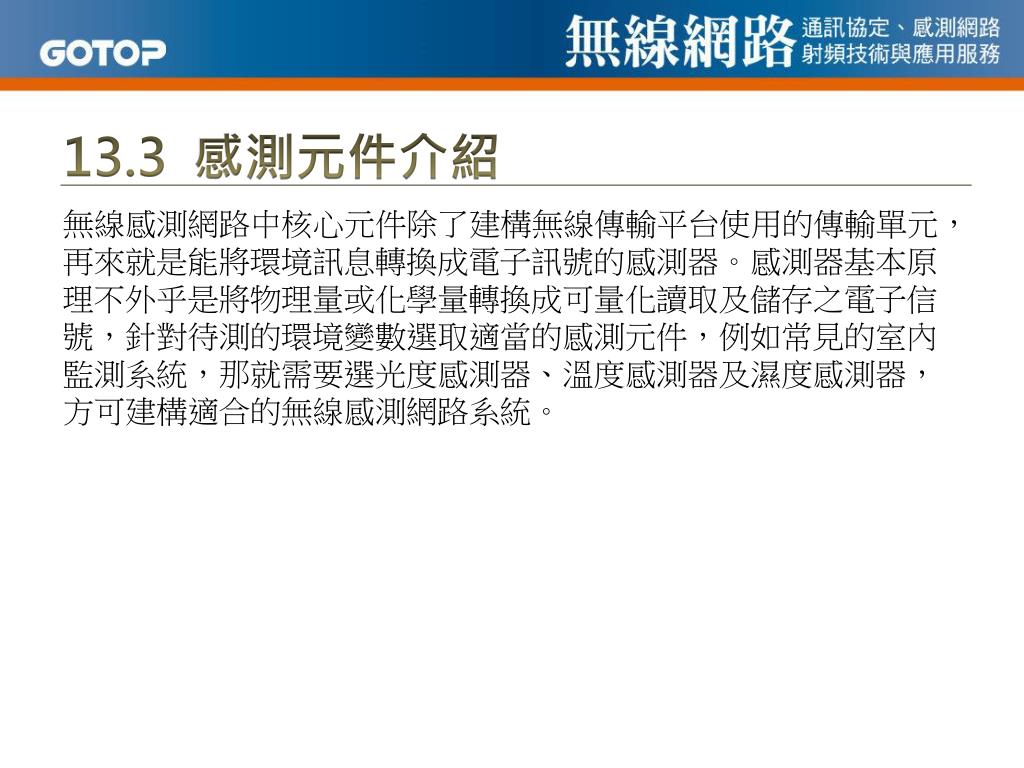

13.3 感測元件介紹 • 無線感測網路中核心元件除了建構無線傳輸平台使用的傳輸單元，再來就是能將環境訊息轉換成電子訊號的感測器。感測器基本原理不外乎是將物理量或化學量轉換成可量化讀取及儲存之電子信號，針對待測的環境變數選取適當的感測元件，例如常見的室內監測系統，那就需要選光度感測器、溫度感測器及濕度感測器，方可建構適合的無線感測網路系統。
13.3 感測元件介紹 • 13.3.1 光感測元件

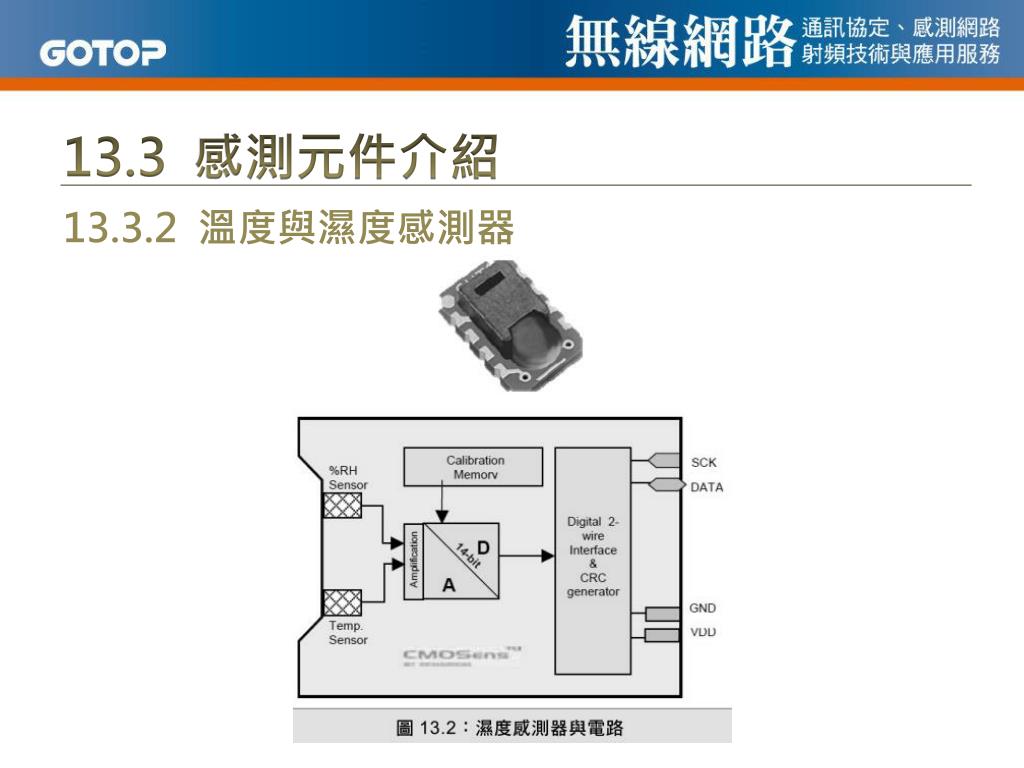

13.3 感測元件介紹 • 13.3.2 溫度與濕度感測器

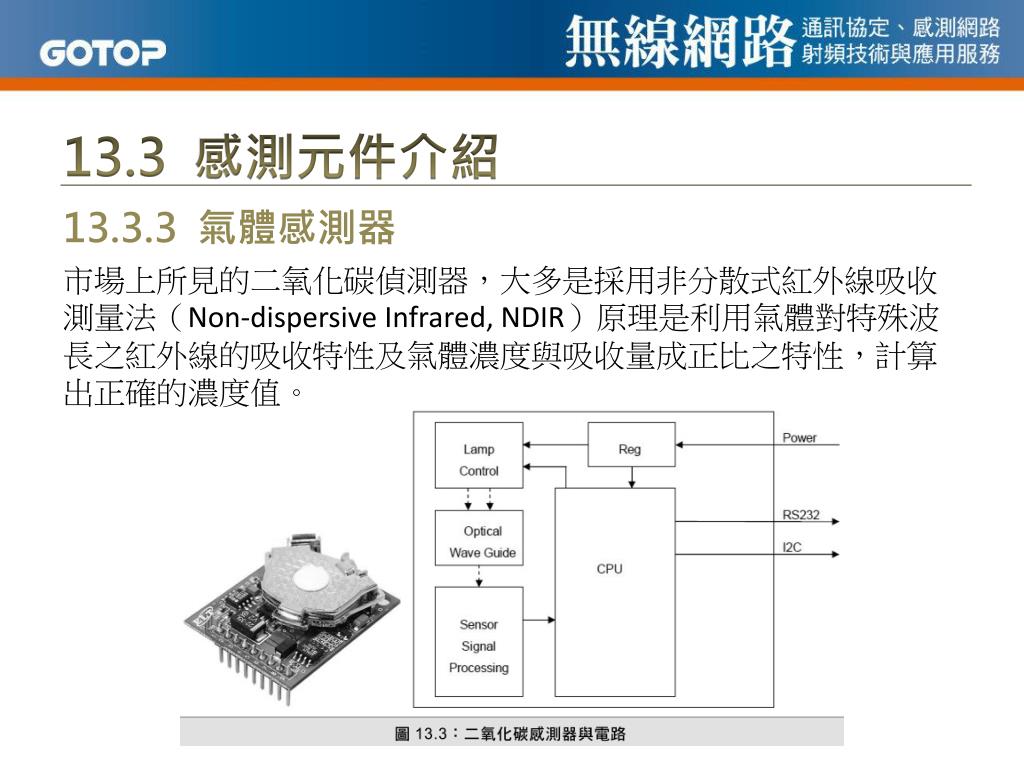

13.3 感測元件介紹 • 13.3.3 氣體感測器 • 市場上所見的二氧化碳偵測器，大多是採用非分散式紅外線吸收測量法（Non-dispersive Infrared, NDIR）原理是利用氣體對特殊波長之紅外線的吸收特性及氣體濃度與吸收量成正比之特性，計算出正確的濃度值。

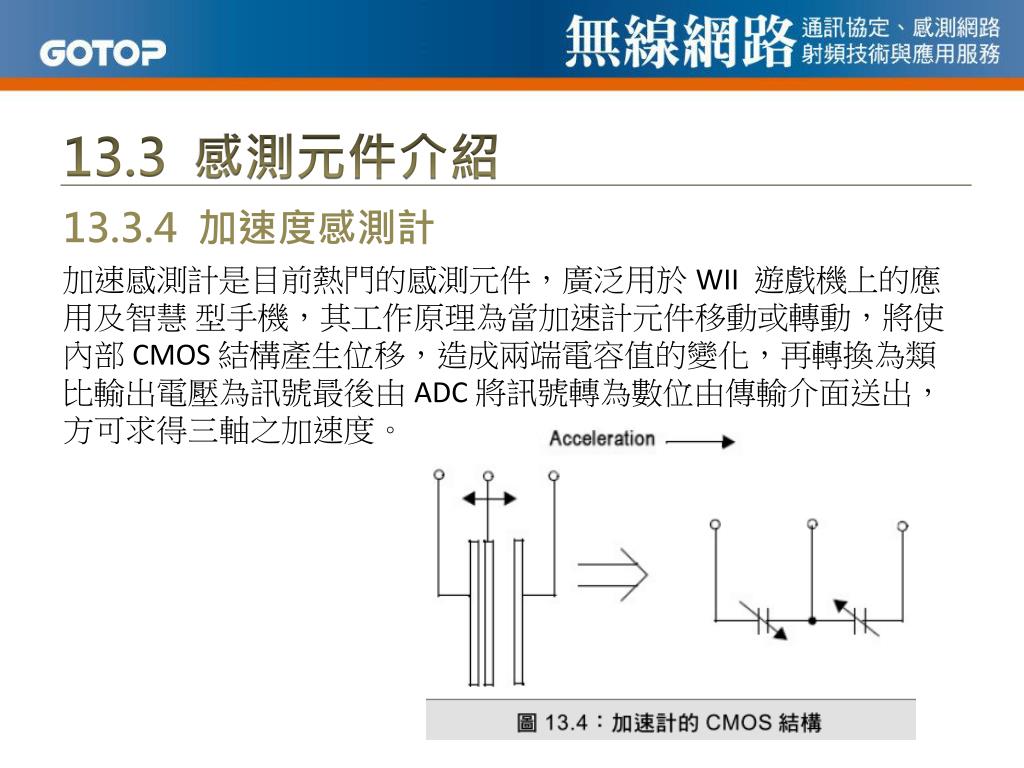

13.3 感測元件介紹 • 13.3.4 加速度感測計 • 加速感測計是目前熱門的感測元件，廣泛用於 WII 遊戲機上的應用及智慧 型手機，其工作原理為當加速計元件移動或轉動，將使內部 CMOS 結構產生位移，造成兩端電容值的變化，再轉換為類比輸出電壓為訊號最後由 ADC 將訊號轉為數位由傳輸介面送出，方可求得三軸之加速度。

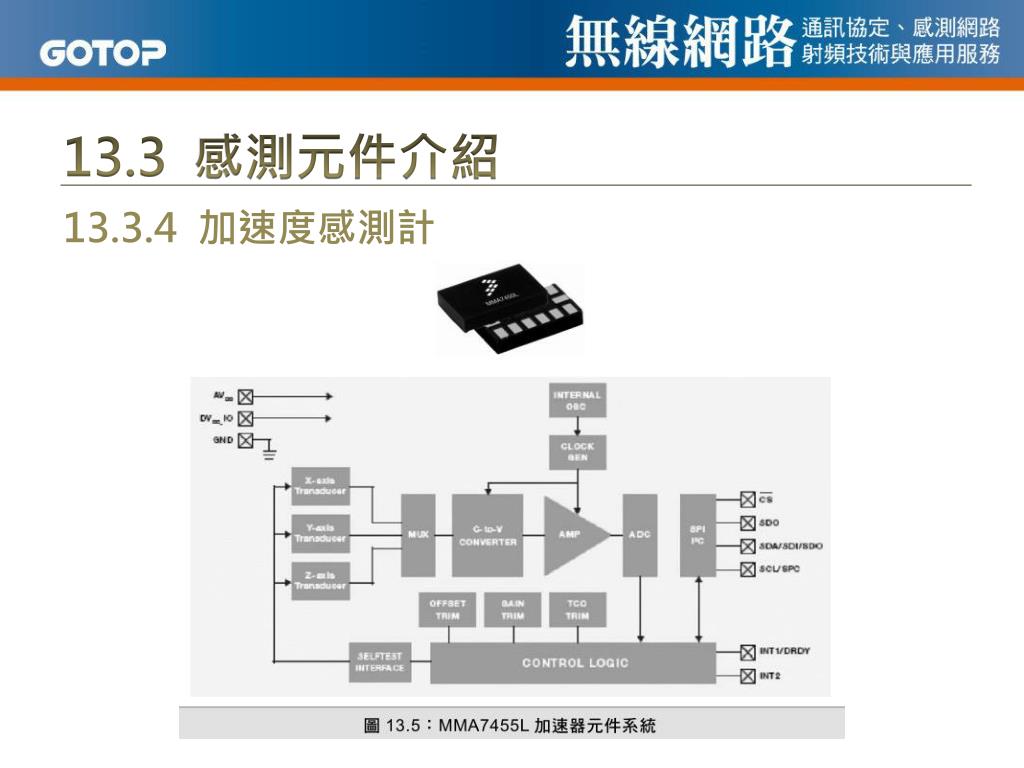

13.3 感測元件介紹 • 13.3.4 加速度感測計

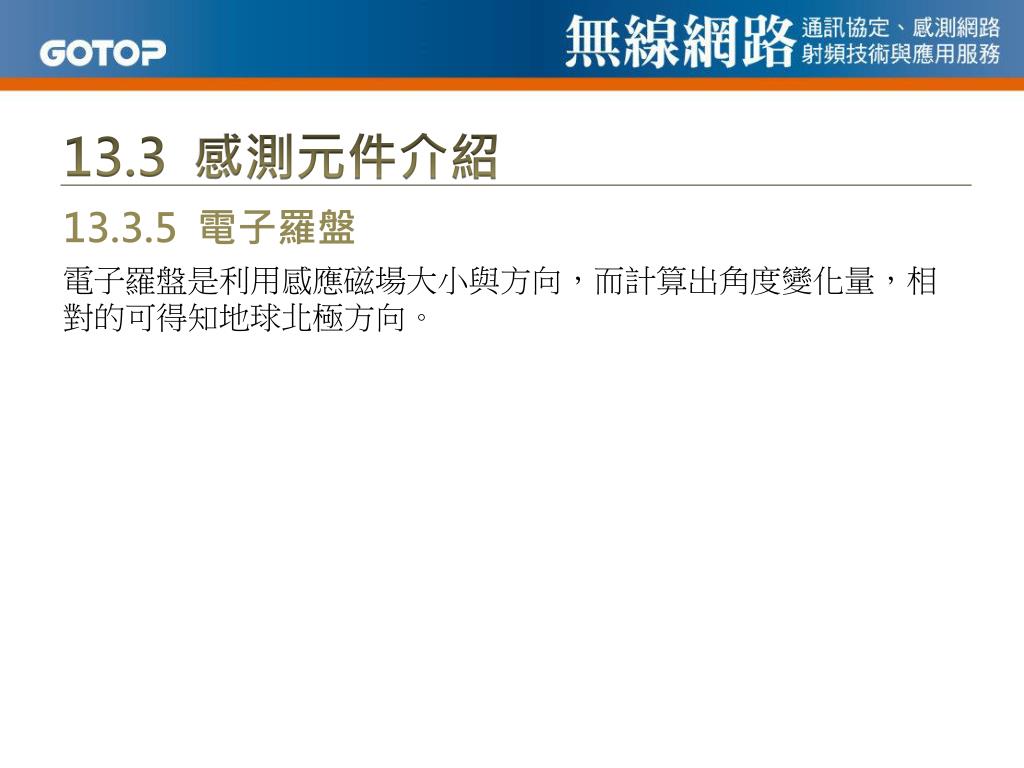

13.3 感測元件介紹 • 13.3.5 電子羅盤 • 電子羅盤是利用感應磁場大小與方向，而計算出角度變化量，相對的可得知地球北極方向。

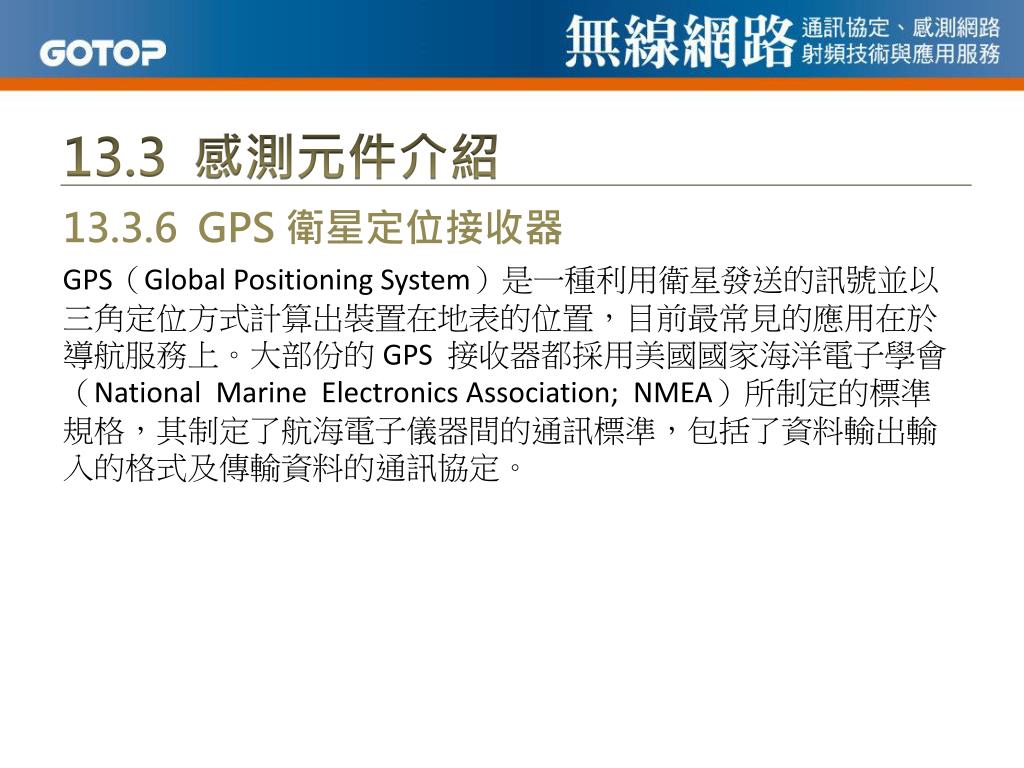

13.3 感測元件介紹 • 13.3.6 GPS 衛星定位接收器 • GPS（Global Positioning System）是一種利用衛星發送的訊號並以三角定位方式計算出裝置在地表的位置，目前最常見的應用在於導航服務上。大部份的 GPS 接收器都採用美國國家海洋電子學會（National Marine Electronics Association; NMEA）所制定的標準規格，其制定了航海電子儀器間的通訊標準，包括了資料輸出輸入的格式及傳輸資料的通訊協定。

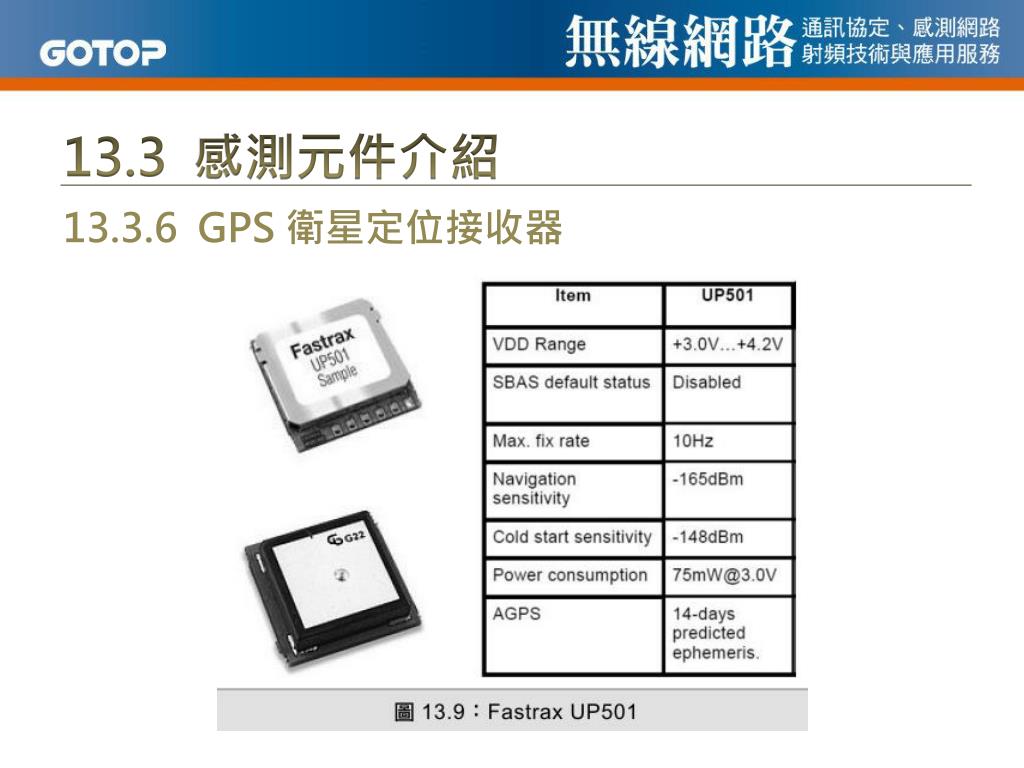

13.3 感測元件介紹 • 13.3.6 GPS 衛星定位接收器
