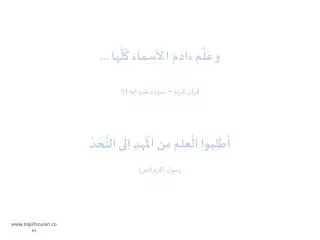

  1. و عَلَّمَ ءَادَمَ ا ْلاَسماءَ کُلَّها ... قرآن کریم – سوره بقره آیه 31 اُطْلِبوا الْعِلم مِن الْمَهدِ اِلَی اللَّحَدْ رسول اکرم (ص) www.najafisoulari.com

  2. کارگاه آموزشی فرایند تولید و آشنایی با تجهیزات فنی دکتر حسن نجفی سولاری زمستان 1389 www.najafisoulari.com

  3. بخش صدا

  4. میکروفن ومیکسرپرتابل صدا

  5. تجهیزات صدا www.najafisoulari.com

  6. تجهیزات صدا www.najafisoulari.com

  7. تجهیزات صدا www.najafisoulari.com

  8. کابل های صدا manzari@irib.ir

  9. manzari@irib.ir

  10. تجهیزات دوبلاژ www.najafisoulari.com

  11. تجهیزات دوبلاژ www.najafisoulari.com

  12. تجهیزات صدای استریو www.najafisoulari.com

  13. ميکروفن دستی در دست مجری يا خواننده و يا نصب روی پايه طراحی شده اند و بخوبی از نوسانات و نويز جابجايی ايزوله شده اند و برای محافظت کپسول و رها شدن از دست ، روی آنها بادگير و ضربه گير نصب مي‌شود. هنگامی که ظاهر شدن ميکروفن در تصوير مشکل چندانی پيش نمی‌آورد ولی استفاده از پايه حرکت بازيگر را محدود می کند ، گرفتن ميکروفن در دست می‌تواند راه حل مناسبی باشد . اين ميکروفن‌ها برای نگه‌داشته شدن www.najafisoulari.com

  14. ميکروفن بازتابه ساده ترين و مؤثرترين شيوه برای ساختن ميکروفن با زاويه بسيار باريک، تعبيه آن در کانون بازتابه سهمی شکل است . بازتابه امواج صوتی را همگرا کرده و بصورت شعاع باريک به قسمت جلو ميکروفن متمرکزمی کند. بازتابه ها ،در هنگام وزش باد وسيله ای پر دردسر به حساب می آيند . www.najafisoulari.com

  15. ميكروفن تفنگي روش ديگر ساخت ميكروفن با زاويه باريك اتصال آن به طولي از لوله مشبك است . هنگامي كه اين لوله دقيقاً به سمت منبع صدا هدفگيري شده باشد ، امواج صوتي به طرف انتهاي آن حركت كرده و توسط توسط ميكروفن دريافت مي‌شوند . اين نوع ميكروفن بر خلاف ميكروفن بازتابه كه تنها صداي خواسته را دستچين مي‌كند ، از طريق حذف صداهاي ناخواسته داراي زاويه باريك شده است و به همين دليل هنگام استفاده در فواصل دور ، حساسيت كمي از خود نشان مي‌دهد . در ميكروفن‌هاي تفنگي جديد با استفاده از ميكروفن خازني و سر تقويت كننده كوچك متصل به آن تا حد زيادي بر اين مشكل غلبه شده است . www.najafisoulari.com

  16. ميكروفن يقه اي- گردني اين نوع ميكروفن ، كه به نامهاي :lavalier، سنجاقي ، كرواتي ،...نيز ناميده مي‌شود،بسيار سبك ،كوچك و باريك است و توسط گيره به لباس متصل شده يا توسط نخ محكمي از گردن آويخته مي‌شود . در شرايط نسبتاً پر نويز كارآيي خوبي دارد . در برنامه هاي زنده تلويزيوني استفاده مي‌شود. كابل ارتباطي آنها بايد سبك و داراي قابليت انعطاف زيادي باشد تا نويز ناشي از خش خش حركت كابل روي لباس به حداقل برسد. پاسخ اين ميكروفن همه جهته است و امروزه اغلب از نوع خازني الكترت مي‌باشد www.najafisoulari.com

  17. ميكروفن راديويي (بي سيم) هنگامي كه مجري برنامه فضاي زيادي براي حركت دارد ، يا زماني كه استفاده از كابل اسباب زحمت مي‌باشد مي‌توان از اين ميكروفن استفاده كرد . ميكروفن هاي راديويي معمولاً داراي يك فرستنده كوچكند كه توسط شخص مجري حمل شده و به ميكروفن او (كه ميتواند متصل به بدن يا دستي باشد ) متصل است ، اين فرستنده در جيب شخص مورد نظر يا در كيفي كه به دور كمر او بسته شده ، قرار مي‌گيرد . در پاره‌اي موارد ميكروفن و فرستنده به صورت سرهم ساخته مي‌شود كه شكل باتون را پيدا مي‌كند . www.najafisoulari.com

  18. ميكروفن تماسي اين ميكروفن‌ها براي صدابرداري امواج صوتي solid طراحي شده اند و مي‌توان آنها را روي ويولونها ، پيانوها و .... استفاده كرد . يك نوع از اين ميكروفن‌ها به شكل نوار قابل انعطاف عرضه شده است . www.najafisoulari.com

  19. ميكروفن ايستاده(نصب روي پايه) اين ميكروفن ها براي نصب روي پايه طراحي شده اند و بيشتر در ضبط استوديويي يا توليد ويدئو روي صحنه استفاده مي‌شود . با بكار گيري ميكروفن ايستاده دو مسئله اجتناب ناپذير خواهد بود: 1)مجري بايد ساكن باشد 2)ميكروفن در نما حضور دارد ميكروفن بايد از نظر ابعاد حتي الامكان باريك و ناپيدا و از نظر رنگ ترجيحاًًٌ مات باشد تا بازتاب نورهاي اطراف به حداقل برسد . www.najafisoulari.com

  20. ميكروفنpzm(pressure zone mic. ) اين ميكروفن ها كه به موش ميكروفني معروفند ، در يك بالشتك اسفنجي لاستيكي يا پلاستيكي ، كه به عنوان مجموعه بادگير و ضربه‌گير عمل مي‌كند ، روي كف يا سطح يكنواخت قرار مي‌گيرد . اين ميكروفن ها در نماي باز در تصوير ديده نمي‌شوند و در ميز گردها و نمايش‌هايي كه درحضور تماشاگران اجرا مي‌شود ، كاربرد دارند . ميكروفنpzm از تغييرات فشار در فاصله هوايي بين المان و سطح ، نمونه برداري مي‌نمايد . www.najafisoulari.com

  21. ميكروفن حذف نويز اين ميكروفن براي استفاده در محيط هاي پر سر و صدا ، مثلاً رويدادهاي ورزشي ، ماشين‌ها هواپيماها ، كشتي‌ها و ... مي‌باشد . ميكروفن لب نواري نمونه خوبي از اين نوع مي‌باشد . فاصله دهان گوينده تا نوار متصل به ميكروفن در حد كسري از اينچ است و يك صداگير توري كه در بالاي ميكروفن قرار دارد نويزهاي تنفسي ، مثل كلمات پ و ب ،را از بين مي‌برد . www.najafisoulari.com

  22. ميكروفن اولتراسونيك اين ميكروفن‌ها براي ريموت تلوزيون آشكارسازي نشت گاز ، باز كردن درب گاراژها ، وسائل تهويه و ... به كار مي‌روند . فركانس آنهاKHZ 20 تا KHZ40 است و به صورت صفحات مواجي از جنسLead Zirconium Titanium ساخته شده است . www.najafisoulari.com

  23. ميکروفن زير آب برای صدای زير آب ، ميکروفن قلمی را با پوشش لاستيکی محافظ بپوشانيد و عايق کنيد و آنرا از کابل آويزان کنيد . www.najafisoulari.com

  24. تجهيزات جانبی ميکروفن • پايه و گيره ميکروفن اين وسايل برای نگهداشتن ميکروفن مي‌باشند و بايد آنرا در محل و زاويه مناسب قرار داده و در موارد لزوم به آن اجازه حرکت دهند و همچنين هيچگونه لرزش را به آن انتقال ندهند. سه اندازه متداول پايه‌های ايستاده ميکروفن در کار تلويزيونی عبارتند از : 1)3/0 تا 45/. متر برای آلات موسيقی مثل کنتر باس که صدايشان نزديک زمين منتشر می‌شود و مواردی که صدابرداری مخفی لازم باشد 2) 6/0 تا 1 متر برای مجريان يا نوازندگان نشسته 3) 9/0 تا 5/1 متر برای مجريان يا نوازندگان ايستاده www.najafisoulari.com

  25. والسلام علیکم و رحمت الله و برکاته www.najafisoulari.com
