دستگاه های اندازه گیری

1. دستگاه های اندازه گیری

2. دستگاهای عقربه ای • معرفی گالوانومتر دارسونوال و کاربردهای ان • دستگاه اهن گردان • ولتمتر خازنی • اندازه گیری توان

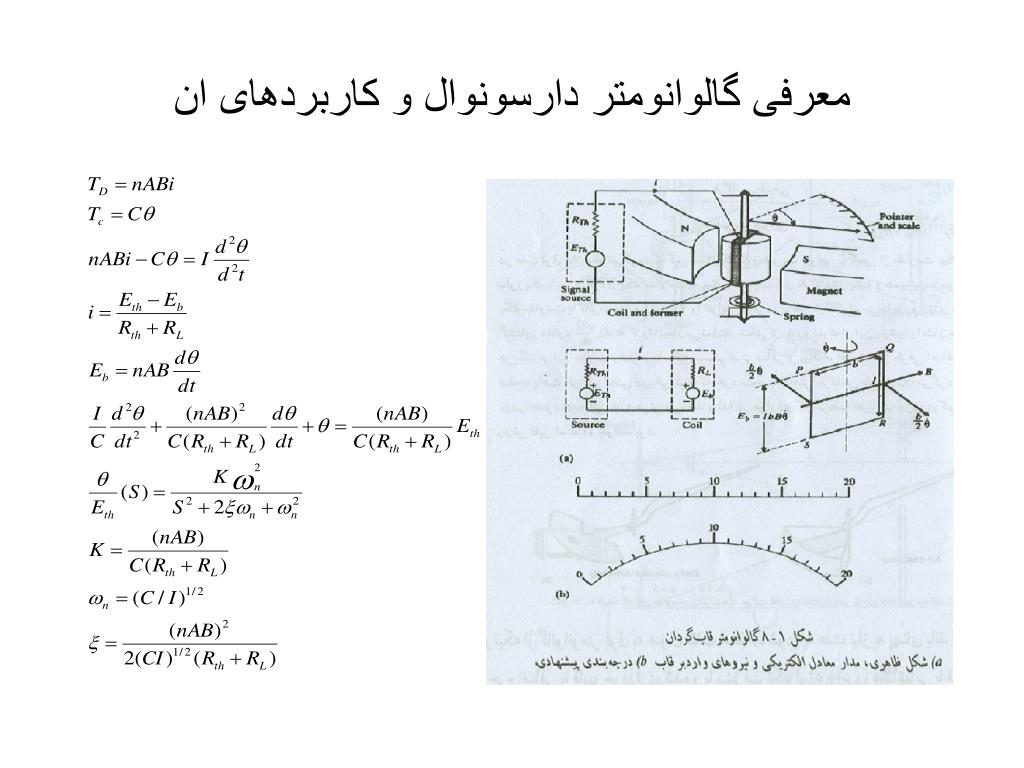

3. معرفی گالوانومتر دارسونوال و کاربردهای ان

5. امپر متر دی سی بکمک گالوانومتر قاب گردان

6. ولت متر دی سی بکمک گالوانومتر قاب گردان

7. مداری جهت اندازه گیری ولتا در یک محدوده مشخص

8. مدار پیشنهادی جهت ایجاد دو حساسیت مختلف در یک ولتمتر با قاب گردان • این مدار برای محدوده صفر الی v1 دارای حساسیت بیشتری نسبت به v1 الی • Vmax است و با نوشتن دو شرط R1,R2,R3 را در صفحه بعد محاسبه • می کنیم

10. اهمتر با استفاده از گالوانومتر قاب گردان • الف-اهمتر سری • ب-اهمتر موازی • ج-اندازه گیری مقدار موثر واقعی

11. اهمتر سری

12. اهمتر موازی

13. اندازه گیری ولتاز و جریان ای سی به کمک دستگاه قاب گردان • الف – تغییرشکل موج به نحوی که متوسط ان مقدار غیر صفر باشد • ب – اندازه گیری مقدار موثر از طریق اندازه گیری مقدار موثر پیک • ج - اندازه گیری مقدار موثر واقعی

14. تغییرشکل موج به نحوی که متوسط ان مقدار غیر صفر باشد

15. یکسو سازی تمام موج

16. اندازه گیری مقدار موثر واقعی

17. دستگاه اهن گردان

18. اندازه گیری توان

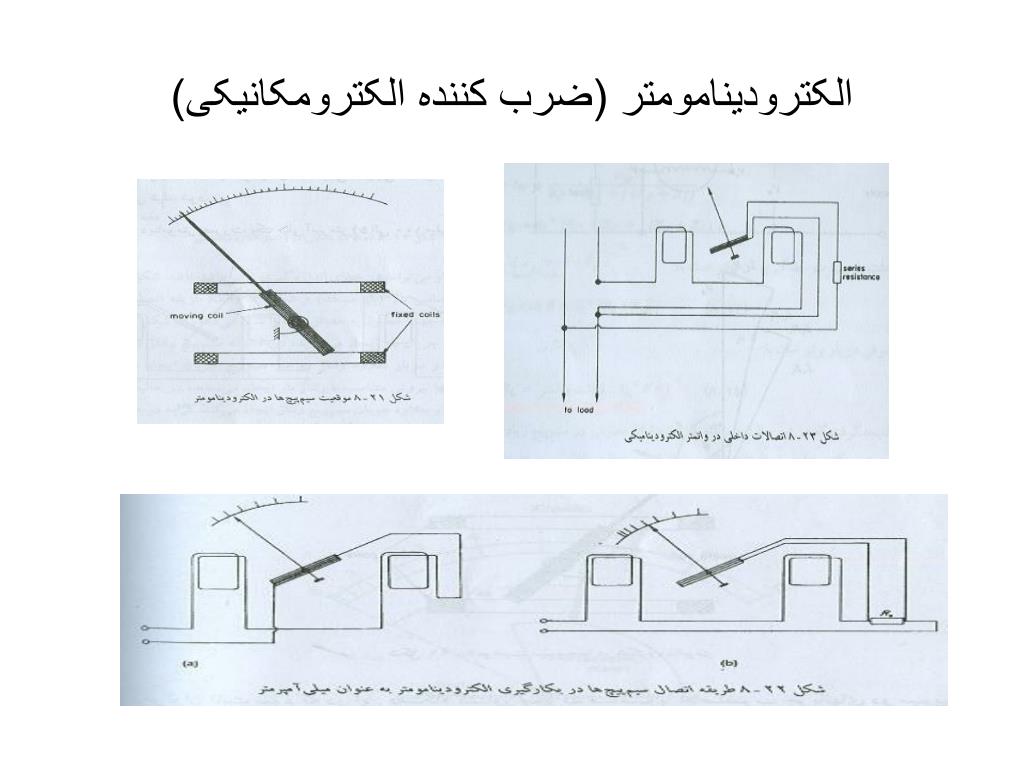

19. الکترودینامومتر (ضرب کننده الکترومکانیکی)

20. دو طریقه ممکن جهت اندازه گیری توان مصرفی IW=جریان عبوری از سیم پیچ RC= مقاومت عبوری از سیم پیچ RV= ولتازمقاومت سیم پیچ RL= مقاومت اهمی بار JXL=راکتانس القایی بار JXC= راکتانس القایی سیم پیچ جریان IL=جریان بار VW=ولتاز دو سر سیم پیچ ولتاز VL=ولتاز دو سر بار

21. محاسبه قرایت واتمتر به علت سری کردن یک مقاومت بزرگ با سیم پیچاز راکتانس سلفی صرف نظر شد قرایت واتمتر به علت طبیعت متوسط گیری ان برابر است با I_W.V_WCOSӨ=IL^2(RC+RL) از طرفی توان مصرفی در بار برابر است با: IL^2.RL=قرایت واتمتر-IL^2RC

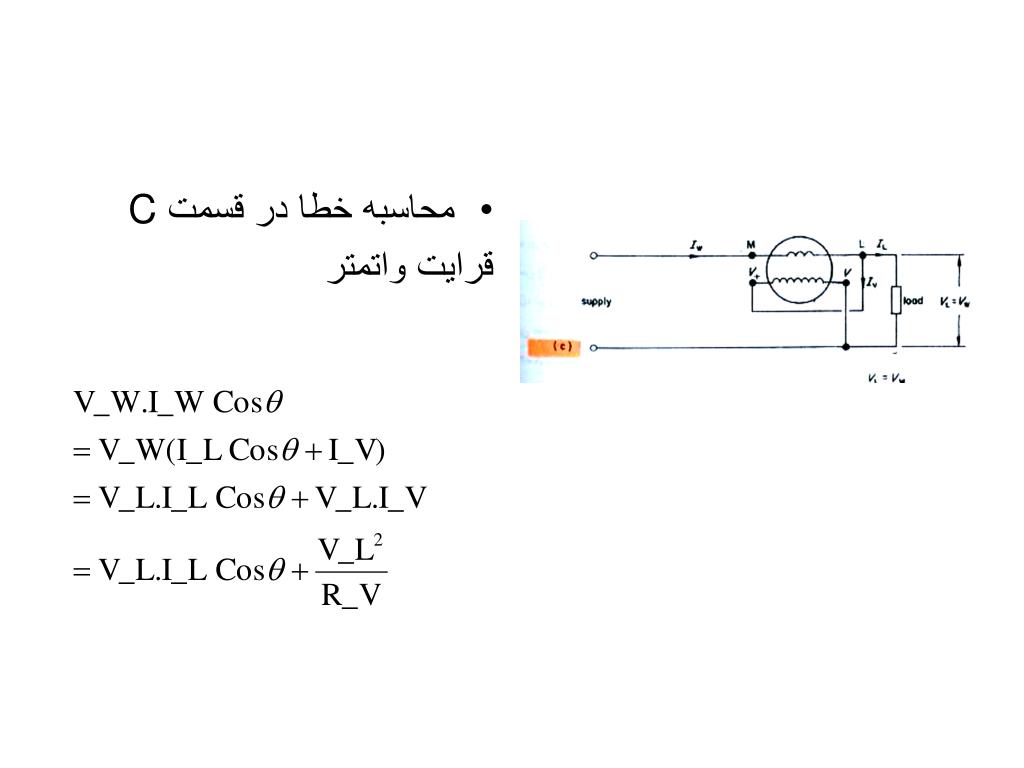

22. محاسبه خطا در قسمت C قرایت واتمتر

23. اندازه گیری توان • اندازه گیری توان ظاهری • اندازه گیری توان راکتیو • اندازه گیری انرزی

24. پایان
