Presentation Transcript

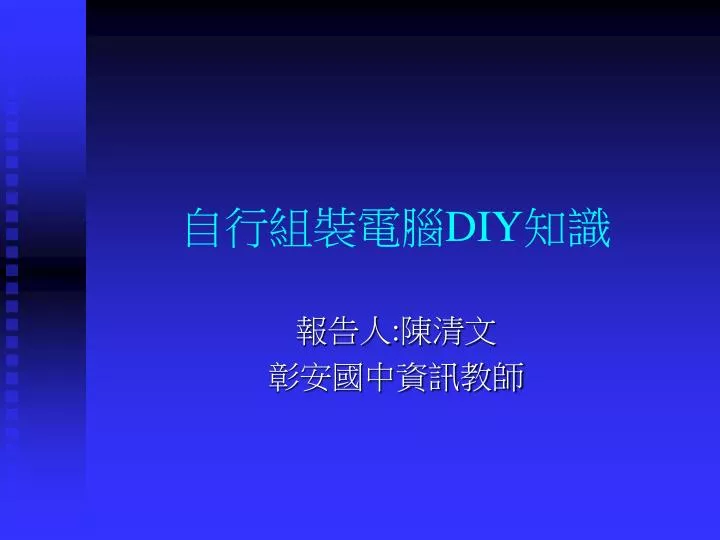

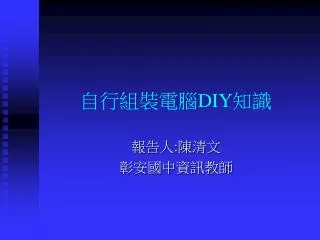

slide1

自行組裝電腦DIY知識

報告人:陳清文

彰安國中資訊教師

slide2
電腦基本配備---硬體
  • 電腦機殼及電源供應器
  • 主機板
  • 處理器CPU及CPU風扇
  • 記憶體
  • 硬碟
slide3
電腦基本配備---硬體
  • 顯示卡
  • CD-ROM或DVD-ROM光碟機
  • 軟碟機
  • 螢幕、鍵盤、滑鼠
slide4
特殊應用額外配備
  • 使用網際網路
    • 數據機或網路卡
  • 玩遊戲、聽音樂
    • 音效卡和喇叭
  • 燒錄CD、備份資料
    • 燒錄器、ZIP磁碟機
slide5
電腦基本配備---硬體
  • 電腦機殼及電源供應器
  • 主機板
  • 處理器CPU及CPU風扇
  • 記憶體
  • 硬碟
slide6
電腦基本配備---硬體
  • 顯示卡
  • CD-ROM或DVD-ROM光碟機
  • 軟碟機
  • 螢幕、鍵盤、滑鼠
slide7
特殊應用額外配備
  • 使用網際網路
    • 數據機或網路卡
  • 玩遊戲、聽音樂
    • 音效卡和喇叭
  • 燒錄CD、備份資料
    • 燒錄器、ZIP磁碟機
slide8
特殊應用額外配備
  • 使用區域網路
    • 網路卡(乙太網路)
  • 數位相機
    • 內建USB的主機板、或是另購USB界面卡
  • 影像剪輯、接攝影機具備
    • IEEE1394(火線)界面的影像擷取卡
slide9
電腦基本配備---軟體
  • 作業系統OS
    • WINDOWS 98 , ME ,WINDOWS2000,XP
    • LINUX
  • 應用軟體
    • OFFICE 2000 , XP
    • PhotoImpact,FLASH…
slide10
機殼與電源供應器
  • 輸出電功率
    • 300W 350W 支援P4 CPU
  • ATX電源供應線
  • 輔助電源供應線(auxiliary power connector)
  • 磁碟機用的電源線
slide11
機殼與電源供應器
  • 外型尺吋
  • 適用主機板
    • ATX Micro-ATX
  • 擴充空間
    • 5.25 吋*4 3.25吋*6
  • 其它規格
    • 前置USB 1394
slide12
主機板
  • CPU 插槽
    • Socket 478 Socket A(Socket 462)
  • 晶片組
  • 記憶體插槽
    • SDRAM
    • DDR-SDRAM
slide13
主機板-內部構造
  • 擴充插槽
    • PCI
    • AGP
  • IDE 界面插座
    • 40 PIN 2組
  • 軟碟界面插座
    • 34 PIN 1組

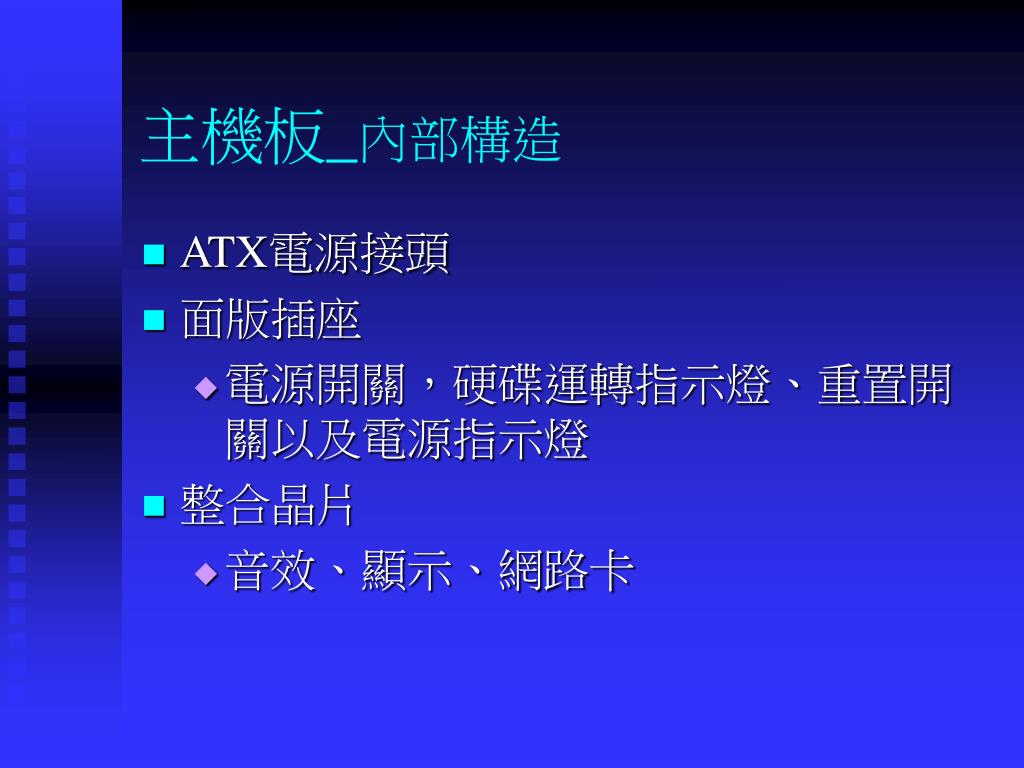

slide14
主機板_內部構造
  • ATX電源接頭
  • 面版插座
    • 電源開關,硬碟運轉指示燈、重置開關以及電源指示燈
  • 整合晶片
    • 音效、顯示、網路卡
slide15
主機板_接頭背板
  • 鍵盤(Keyboard)
  • 滑鼠(Mouse)
  • 序列埠(Serial COM1/COM2)
  • 平行埠(parallel/printer)
  • USB埠
slide16
主機板_接頭背板
  • 音效接頭(Sound)和搖桿埠(joystick)
  • 內建螢幕輸出
  • 內建網路卡
slide17
主機板_基本設定
  • 配合處理器時脈設定外頻和倍頻
    • Jumper 設定 或 DIP 設定
    • 利用 BIOS 設定
    • 處理器的實際時脈,則是外頻乘上倍頻
slide20
記憶體
  • SDRAM
    • PC100 133
    • 容量 128 MB 256MB
    • 模組規格 168pin DIMM
  • DDR-SDRAM
    • PC266 333 400
    • 容量 128 MB 256MB
    • 模組規格 184pin DIMM
slide21
硬碟
  • IDE 、SCSI
  • 容量
    • 40、60、80GB
  • 轉速
    • 5400、7200、1000rpm
slide22
顯示卡
  • 繪圖晶片
    • ATIRadeon 9500
    • NVIDIA GeForceFX GPU
  • 匯流排
    • PCI
    • AGP 1X 2X 4X 8X
  • 記憶體
slide23
光碟機
  • CD-ROM
    • ATAPI /IDE 傳輸界面
    • 資料傳輸速率 48x 52x
    • 支援光碟格式
  • DVD-ROM
    • ATA/66 100
    • 16X DVD-ROM 40X CD-ROM
