第二周画图心得

1. 第二周画图心得

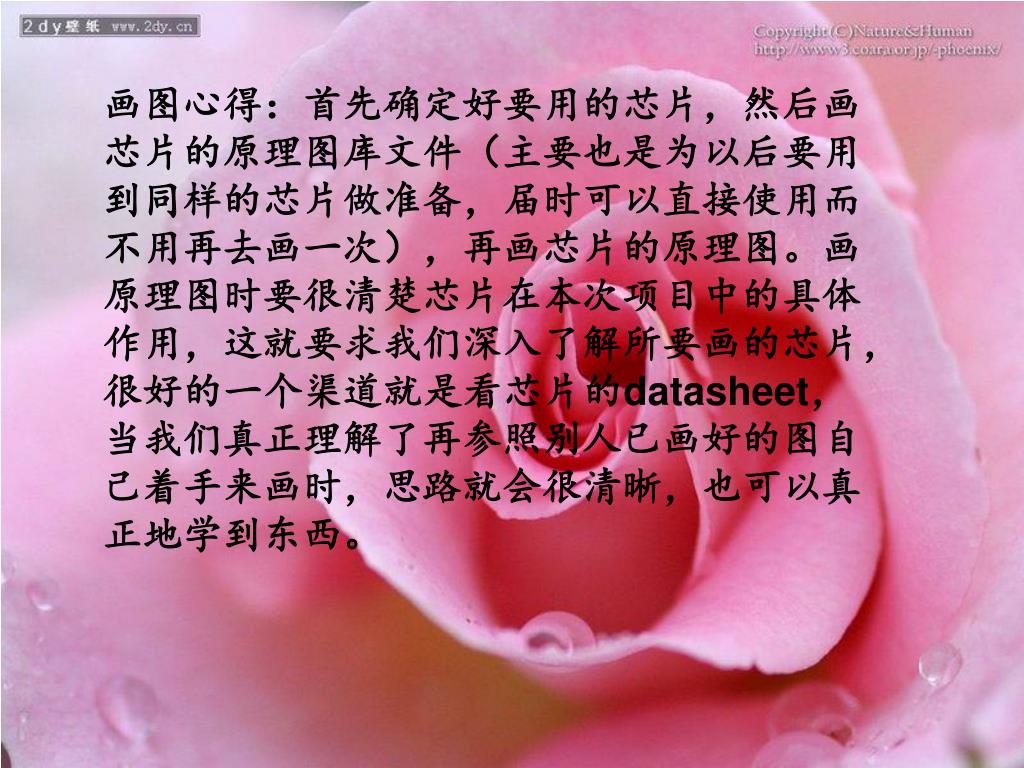

2. 画图心得：首先确定好要用的芯片，然后画 芯片的原理图库文件（主要也是为以后要用 到同样的芯片做准备，届时可以直接使用而 不用再去画一次），再画芯片的原理图。画 原理图时要很清楚芯片在本次项目中的具体 作用，这就要求我们深入了解所要画的芯片， 很好的一个渠道就是看芯片的datasheet， 当我们真正理解了再参照别人已画好的图自 己着手来画时，思路就会很清晰，也可以真 正地学到东西。

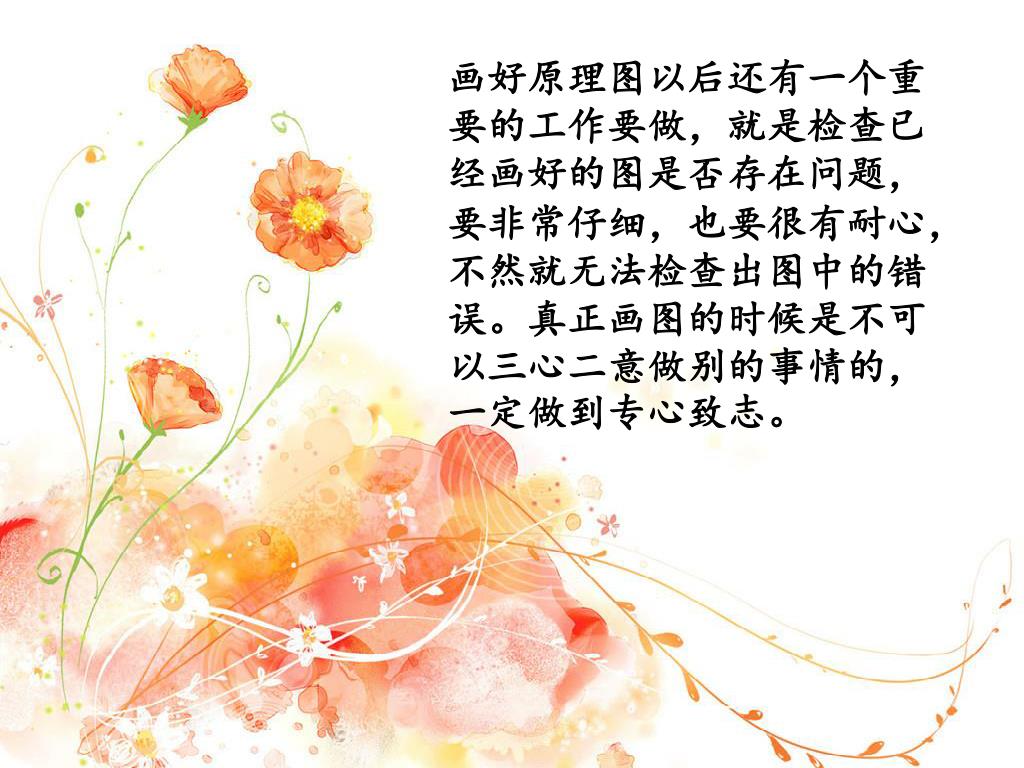

3. 画好原理图以后还有一个重 要的工作要做，就是检查已 经画好的图是否存在问题， 要非常仔细，也要很有耐心，不然就无法检查出图中的错误。真正画图的时候是不可以三心二意做别的事情的，一定做到专心致志。

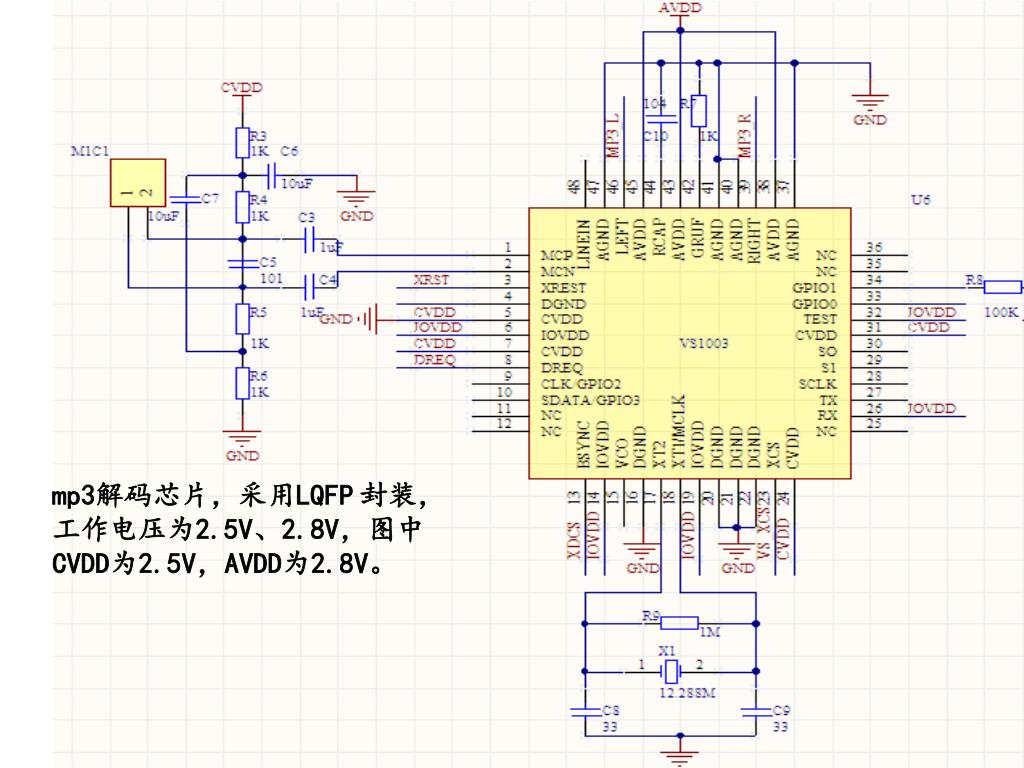

4. mp3解码芯片，采用LQFP 封装， 工作电压为2.5V、2.8V，图中 CVDD为2.5V，AVDD为2.8V。

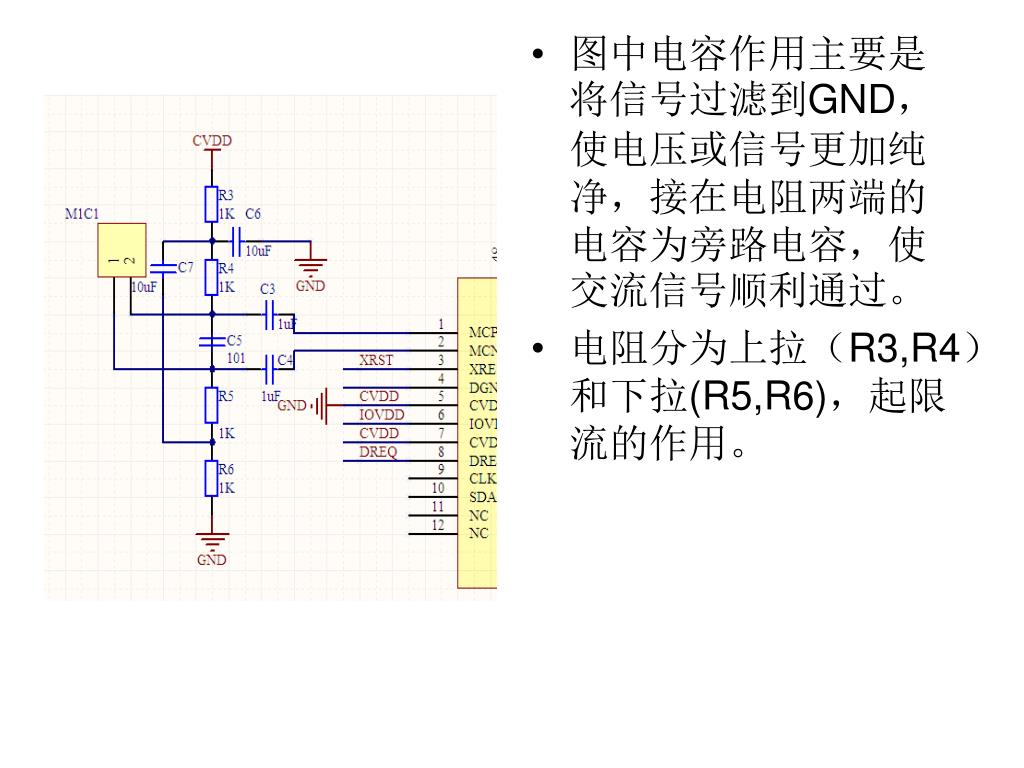

5. 图中电容作用主要是将信号过滤到GND，使电压或信号更加纯净，接在电阻两端的电容为旁路电容，使交流信号顺利通过。图中电容作用主要是将信号过滤到GND，使电压或信号更加纯净，接在电阻两端的电容为旁路电容，使交流信号顺利通过。 电阻分为上拉（R3,R4）和下拉(R5,R6)，起限流的作用。

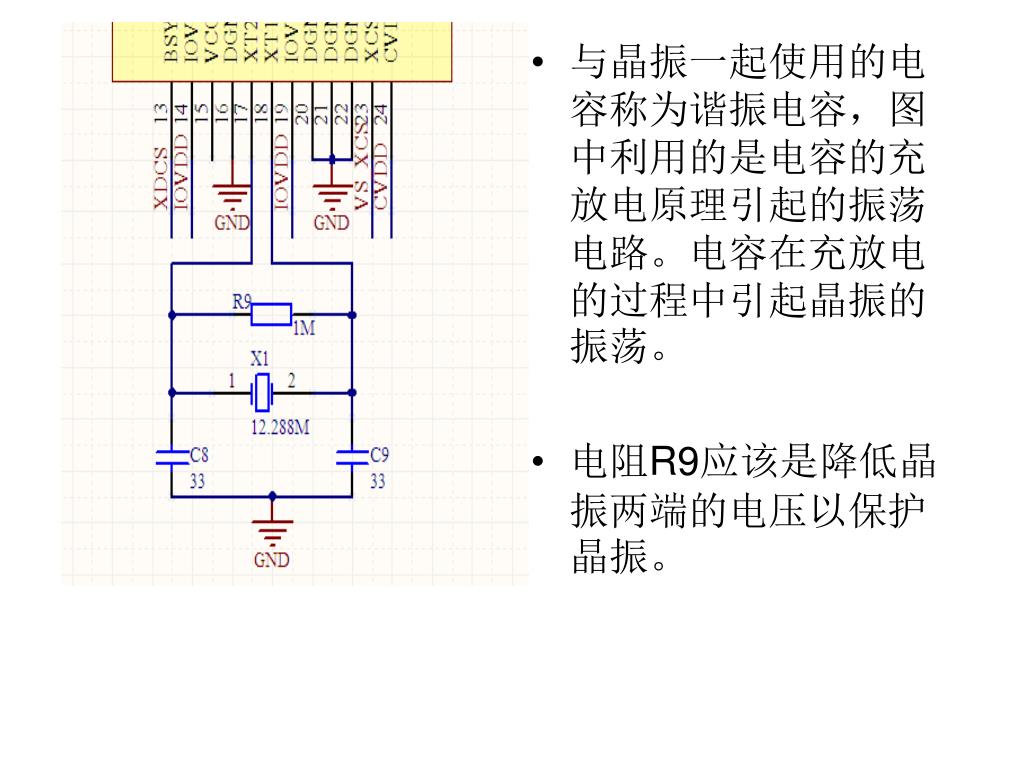

6. 与晶振一起使用的电容称为谐振电容，图中利用的是电容的充放电原理引起的振荡电路。电容在充放电的过程中引起晶振的振荡。与晶振一起使用的电容称为谐振电容，图中利用的是电容的充放电原理引起的振荡电路。电容在充放电的过程中引起晶振的振荡。 电阻R9应该是降低晶振两端的电压以保护晶振。
