Presentation Transcript

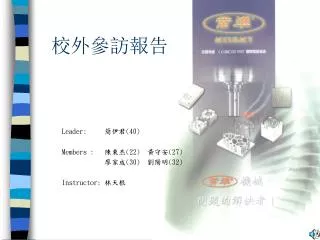

slide1
校外參訪報告

Leader: 簡伊君(40)

Members : 陳東杰(22) 黃守安(27)

廖家成(30) 劉陽明(32)

Instructor: 林天根

slide2
常銘

一. 品質檢驗區

二. 綜合加工機械組立區

三. 機電室

主新德

一. 各式磨床介紹

目錄
slide3

常銘

一. 品質檢驗區

二. 綜合加工機械組立區

三. 機電室

slide4
品質檢驗區
  • 三次元座標測量機
  • 真圓度儀
  • 品管檢驗室
slide5
三次元座標測量機
  • 可測量尺寸、位置、幾何公差
  • 有旋轉測頭
  • 精度2微米
  • 價格:約4百萬台幣左右
slide6
器服0.5微米
  • 基座,花崗石
  • 測頭氣壓控制
  • 皮帶拉動
slide7
真圓度儀
  • 可量測真圓
  • 自動對中心
  • 公差0.1微米
  • 價格:約5百萬台幣左右
slide8
品管檢驗室
  • 需要2道門
  • 主要功能是,防塵、減少是溫流失
slide9
CNC銑床
  • 半成品(CNC銑床),1次檢驗。
  • CNC銑床半成品,底座。
slide10
CNC銑床半成品,工作台。
  • CNC銑床˙半成品,鞍座。
  • CNC銑床半成品,立柱。
slide11
自動銑床,可要求銑削量。
  • 全部手動是銑床。
slide12
CNC銑床,精度0.5條。
  • CNC銑床,精度1奈米。
slide13
長600mm,分60段,以雷射補正做節距補長,測量組合公差。長600mm,分60段,以雷射補正做節距補長,測量組合公差。
  • 1台需做2次檢驗,第1次→半成品,第2次→完成品。
slide14
雷射檢驗儀
  • 雷射公差最小常以雷射修正精度
  • 價格:約1百萬台幣左右
slide15
優質廠房
  • 有大量空調機、除濕機,以確保品質。
slide17
若工件過大,人須爬入時,防滑用。
  • 測量刀具長度的雷射工具
slide18
鏟花
  • 要求零公差,減少摩擦阻力(降低摩擦係數),只要是結合面都需要鏟花處理。
slide19
好機械、高精密機械,需在衡溫衡濕的廠房製造。好機械、高精密機械,需在衡溫衡濕的廠房製造。
slide20
機電室
  • 控制器、電器箱
slide21

主新德

各式磨床介紹

slide22
CNC複合式磨床
  • 可直線研磨、圓弧研磨
  • 價格:約8百萬台幣左右
slide23
CNC單軸磨床
  • 可邊研磨邊量測
  • 價格:約3百萬台幣左右
slide24
雷射旋轉測量補正
  • 3個砂輪可做複合式加工
  • 價格:約7百萬~8百萬台幣左右
slide27
無心磨床
  • 左→研磨,右→使工件滾動
  • 不需挾持
  • 直徑610mm
  • 1個砂輪價格:上萬
  • 靜壓式主軸,無軸承。
  • 價格:約5百萬台幣左右
slide28
三陽汽車專用磨床
  • 圓筒磨床,副機械手臂,可自動送料、夾料。
  • 兩頂心挾持
slide29
補充
  • 單位組立:

雖然看起來不起眼,但能影響機械的精度、耐用度。

  • CNC磨床量測分為線外量測、線上量測。
