Networking Essentials. הכשרה למקצוענות 2A לקט הרצאות - הרצאה. החיבור הפיסי. החיבור הפיסי בין מחשבים. החיבור הפיסי. נושא החיבור הפיסי דן בסוגי תווך והשיטות שלהן העברת סיביות ( Bits ) על פני סוג כלשהו של חיבור בין מחשבים. המטרה : להכיר כבילה ולדעת מתי להשתמש באיזה סוג כבל.
E N D
Networking Essentials הכשרה למקצוענות 2Aלקט הרצאות - הרצאה החיבור הפיסי החיבור הפיסי בין מחשבים

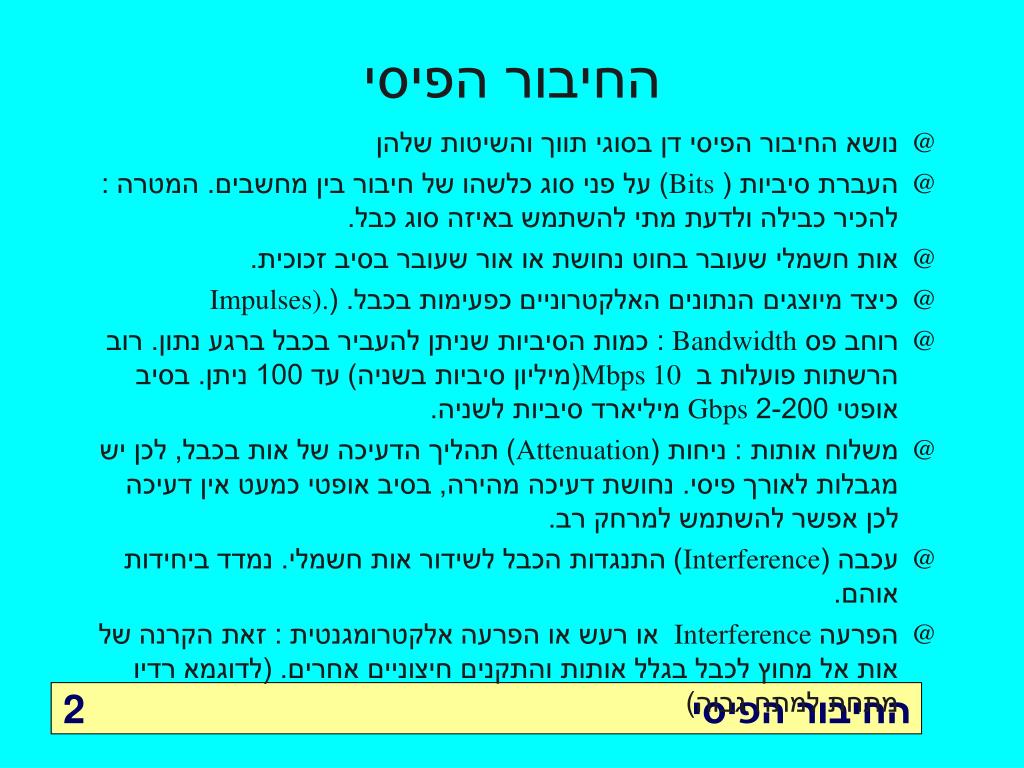

החיבור הפיסי • נושא החיבור הפיסי דן בסוגי תווך והשיטות שלהן • העברת סיביות ( Bits) על פני סוג כלשהו של חיבור בין מחשבים. המטרה : להכיר כבילה ולדעת מתי להשתמש באיזה סוג כבל. • אות חשמלי שעובר בחוט נחושת או אור שעובר בסיב זכוכית. • כיצד מיוצגים הנתונים האלקטרוניים כפעימות בכבל. (Impulses). • רוחב פס Bandwidth : כמות הסיביות שניתן להעביר בכבל ברגע נתון.רוב הרשתות פועלות ב Mbps 10(מיליון סיביות בשניה) עד 100 ניתן. בסיב אופטי 2-200 Gbps מיליארד סיביות לשניה. • משלוח אותות : ניחות (Attenuation) תהליך הדעיכה של אות בכבל, לכן יש מגבלות לאורך פיסי. נחושת דעיכה מהירה, בסיב אופטי כמעט אין דעיכה לכן אפשר להשתמש למרחק רב. • עכבה (Interference) התנגדות הכבל לשידור אות חשמלי. נמדד ביחידות אוהם. • הפרעה Interferenceאו רעש או הפרעה אלקטרומגנטית : זאת הקרנה של אות אל מחוץ לכבל בגלל אותות והתקנים חיצוניים אחרים. (לדוגמא רדיו מתחת למתח גבוה)
Crosstalkזאת הפרעה של שני חוטים בכבל. הרעש של אחד עלול להפריע לאות של השני. • כבילה בחללי אוורור (Plenum) בתקרה כפולה, משמש גם לכל הכבלים וגם לאוורור. אסור לשים שכבה חיצונית עם PVCבגלל הרעלים לאוויר. לכן שם שמים כבל אמיד יותר באש אך יותר יקר. • סיכוך (Shielding) עטיפה של הכבל המוליך למניעת הפרעות לאות חשמלי. עשוי משכבה מתכתית דקה או רשת פלדה ארוגה Woven steel mesh • אבטחת מידע והפרעות : אנרגיה המוקרנת מכבל ניתנת לקליטה ע”י מצותת בסיב אופטי אין אפשרות לצותת • סיכוך מפחית את ההפרעות לאות החשמלי בכבל, מפחית ציטוט, אך עלות יותר גבוה והתקנה יותר קשה כי הכבל לא גמיש.

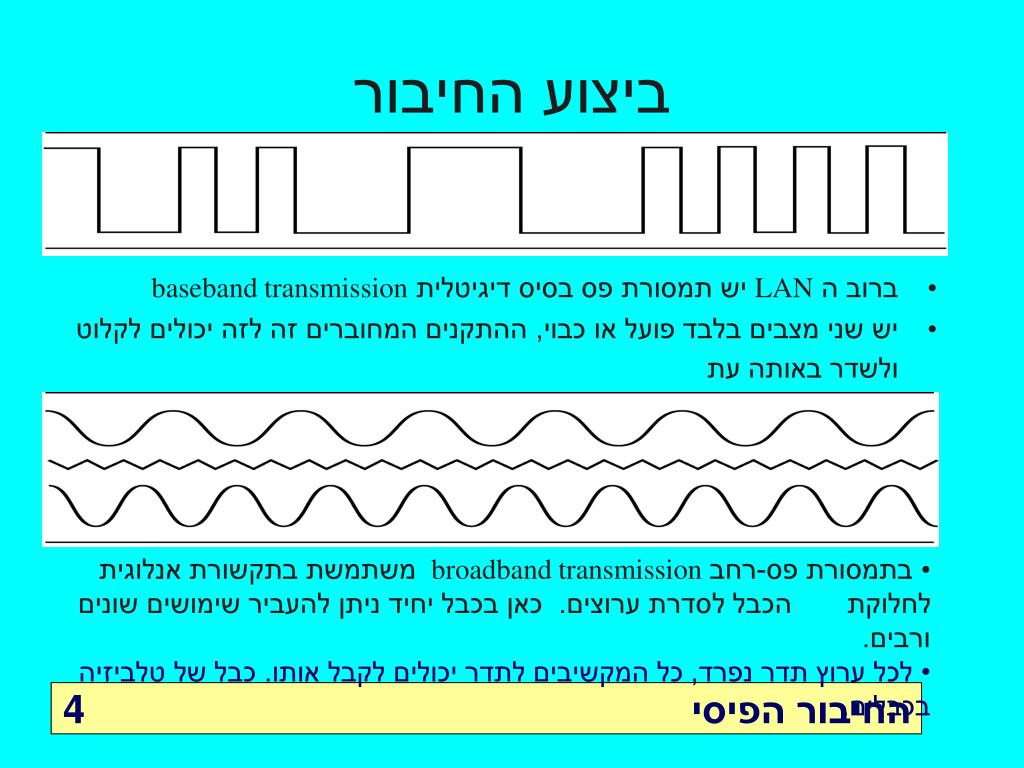

ביצוע החיבור • ברוב ה LANיש תמסורת פס בסיס דיגיטלית baseband transmission • יש שני מצבים בלבד פועל או כבוי, ההתקנים המחוברים זה לזה יכולים לקלוט ולשדר באותה עת בתמסורת פס-רחב broadband transmissionמשתמשת בתקשורת אנלוגית לחלוקת הכבל לסדרת ערוצים. כאן בכבל יחיד ניתן להעביר שימושים שונים ורבים. לכל ערוץ תדר נפרד, כל המקשיבים לתדר יכולים לקבל אותו. כבל של טלביזיה בכבלים.

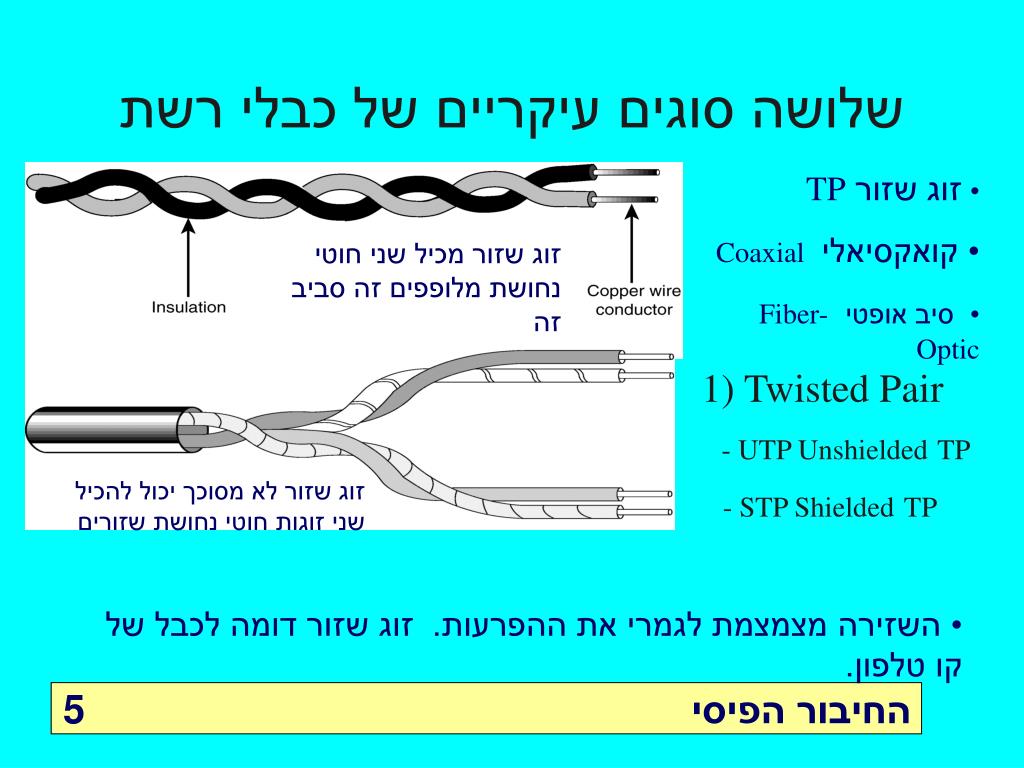

שלושה סוגים עיקריים של כבלי רשת זוג שזור TP קואקסיאלי Coaxial סיב אופטיFiber-Optic 1) Twisted Pair - UTP UnshieldedTP - STP ShieldedTP זוג שזור מכיל שני חוטי נחושת מלופפים זה סביב זה זוג שזור לא מסוכך יכול להכיל שני זוגות חוטי נחושת שזורים השזירה מצמצמת לגמרי את ההפרעות. זוג שזור דומה לכבל של קו טלפון.

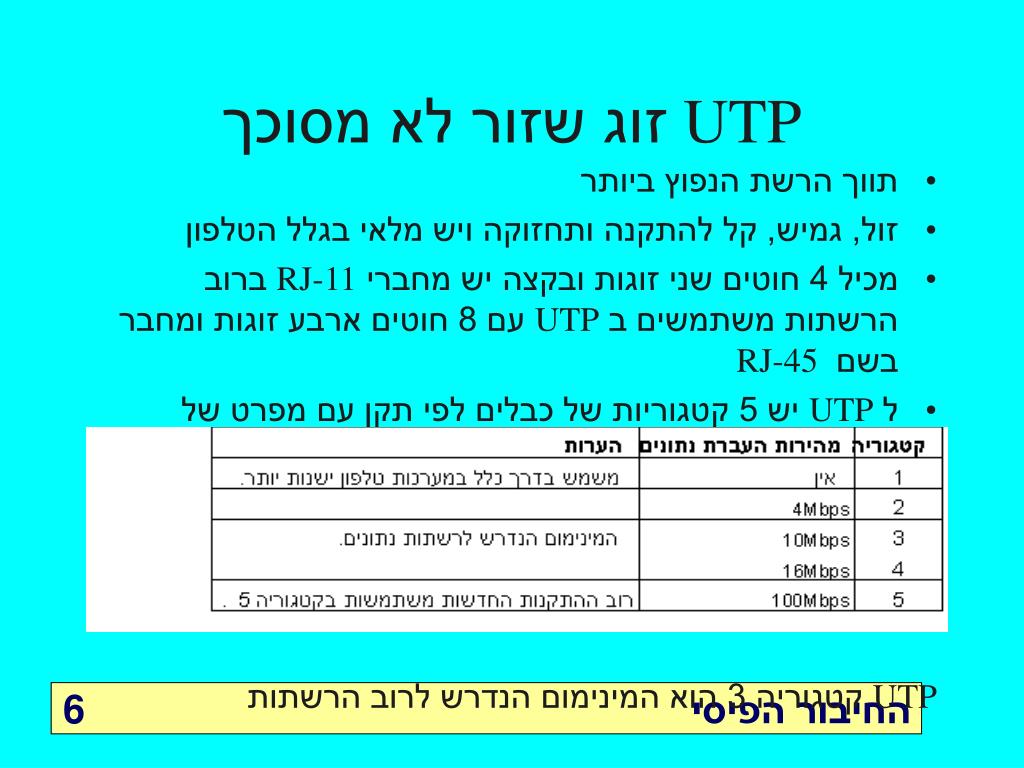

זוג שזור לא מסוכךUTP • תווך הרשת הנפוץ ביותר • זול, גמיש, קל להתקנה ותחזוקה ויש מלאי בגלל הטלפון • מכיל 4 חוטים שני זוגות ובקצה יש מחברי RJ-11ברוב הרשתות משתמשים ב UTPעם 8 חוטים ארבע זוגות ומחבר בשם RJ-45 • ל UTPיש 5 קטגוריות של כבלים לפי תקן עם מפרט של מהירות העברה ומספר הליפופים ברגל. UTPקטגוריה 3 הוא המינימום הנדרש לרוב הרשתות

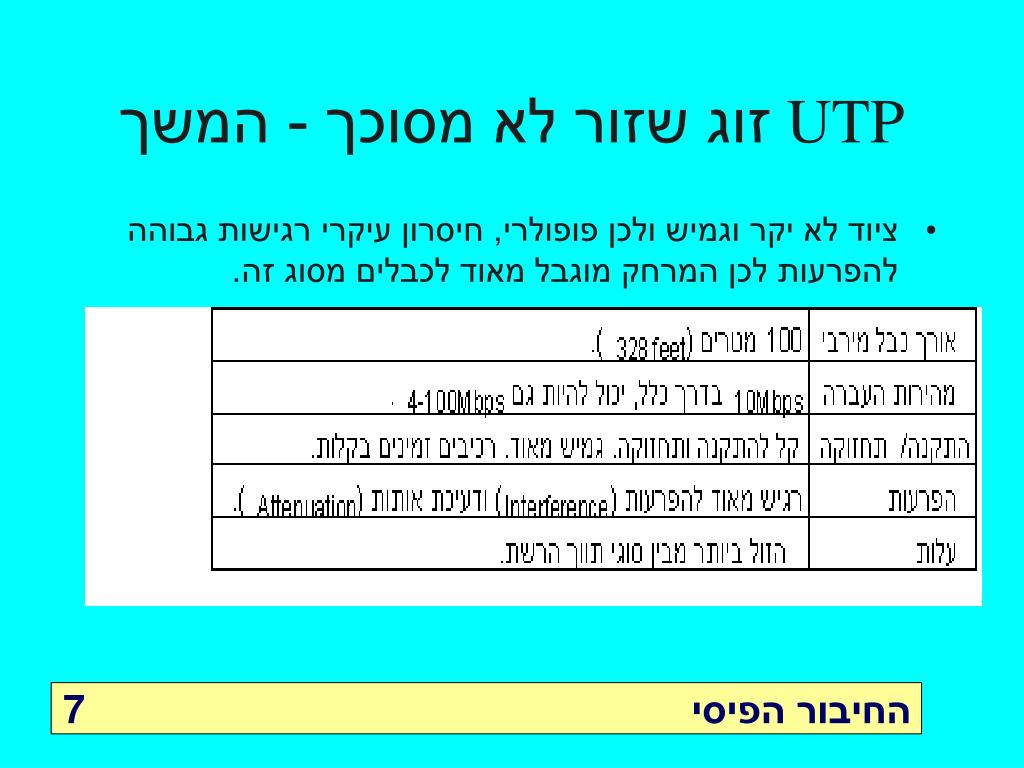

זוג שזור לא מסוכך - המשךUTP • ציוד לא יקר וגמיש ולכן פופולרי, חיסרון עיקרי רגישות גבוהה להפרעות לכן המרחק מוגבל מאוד לכבלים מסוג זה.
STP Shielded Twisted Pair זוג שזור מסוכך ההבדל בין UTPל STPהוא תוספת סיכוך בתוך הכבל. הסיכוך רשת ארוגה עם הארקה חשמלית להפחתת הפרעות. דורש מחבר מיוחד בגלל הארקה החשמלית. רשתות המשתמשות ב STP הן : Token Ringו Apple Talk אמין יותר אך סובל מניחות כמו UTPלכן מרחקים עד 100 מ’, יותר יקר פחות גמיש דורש מחבר מיוחד. 16-155 Mbps

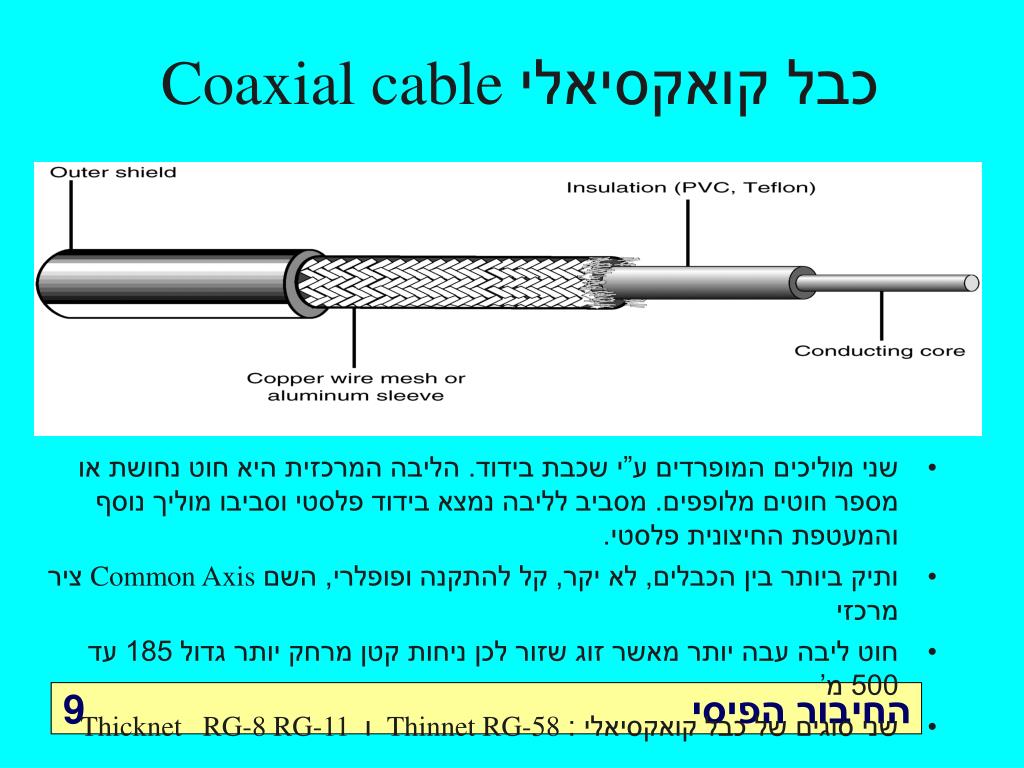

Coaxial cable כבל קואקסיאלי • שני מוליכים המופרדים ע”י שכבת בידוד. הליבה המרכזית היא חוט נחושת או מספר חוטים מלופפים. מסביב לליבה נמצא בידוד פלסטי וסביבו מוליך נוסף והמעטפת החיצונית פלסטי. • ותיק ביותר בין הכבלים, לא יקר, קל להתקנה ופופלרי, השם Common Axisציר מרכזי • חוט ליבה עבה יותר מאשר זוג שזור לכן ניחות קטן מרחק יותר גדול 185 עד 500 מ’ • שני סוגים של כבל קואקסיאלי : Thinnet RG-58ו Thicknet RG-8 RG-11
Thinnet כבל פופולרי במקום 2, קל, גמיש, התקנה מהירה לארכיטקטורת Ethernet מחובר ישירות ממחשב למחשב ללא רכזת, בכל קצה יש במחבר BNC British Naval Connector הסיווג ע”י יצרני כבלים מפרט את עובי הכבל העכבה או ההתנגדות לזרם שבכבל

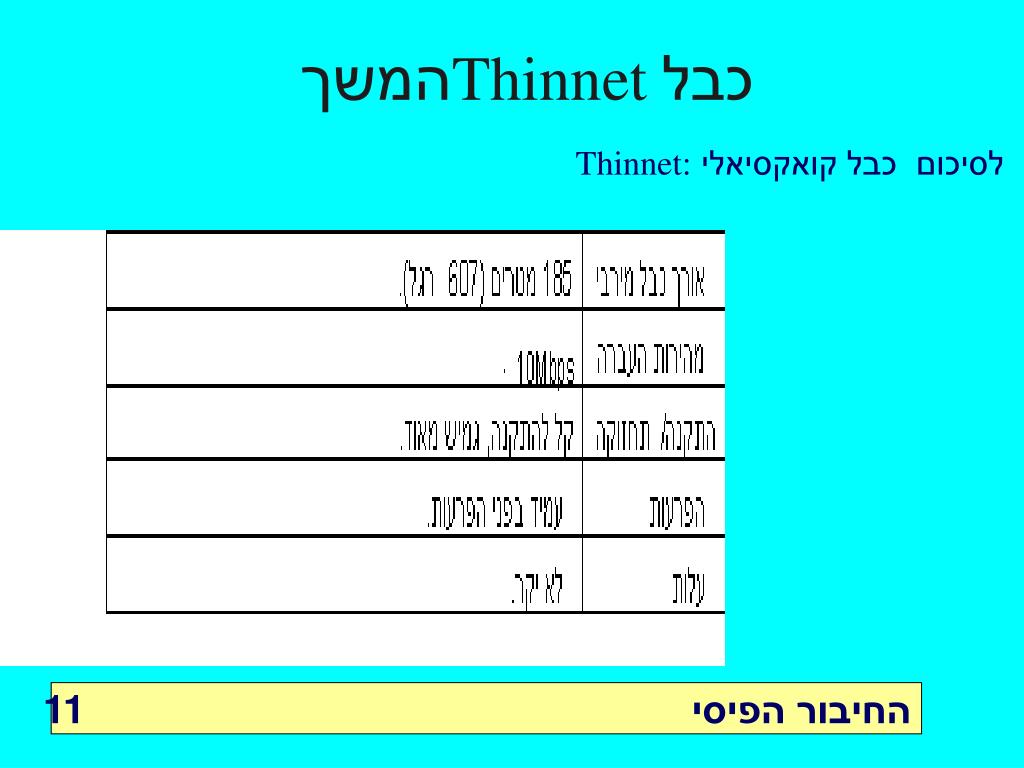

המשךThinnet כבל לסיכום כבל קואקסיאלי Thinnet:
Thicknet כבל ליבה מרכזית עבה שהיא כבל קשיח יכול לשאת אותות עד 500 מ לא בשימוש בגלל קשיחותו ועלותו לא משמש לחיבור בין מחשבים אלא ככבל אפיק שדרה המחובר לכבלVampireמשדר/מקלט ע”י התחברות Piercing נקרא גם ניקוב מחבר לממשק הרשתAUI

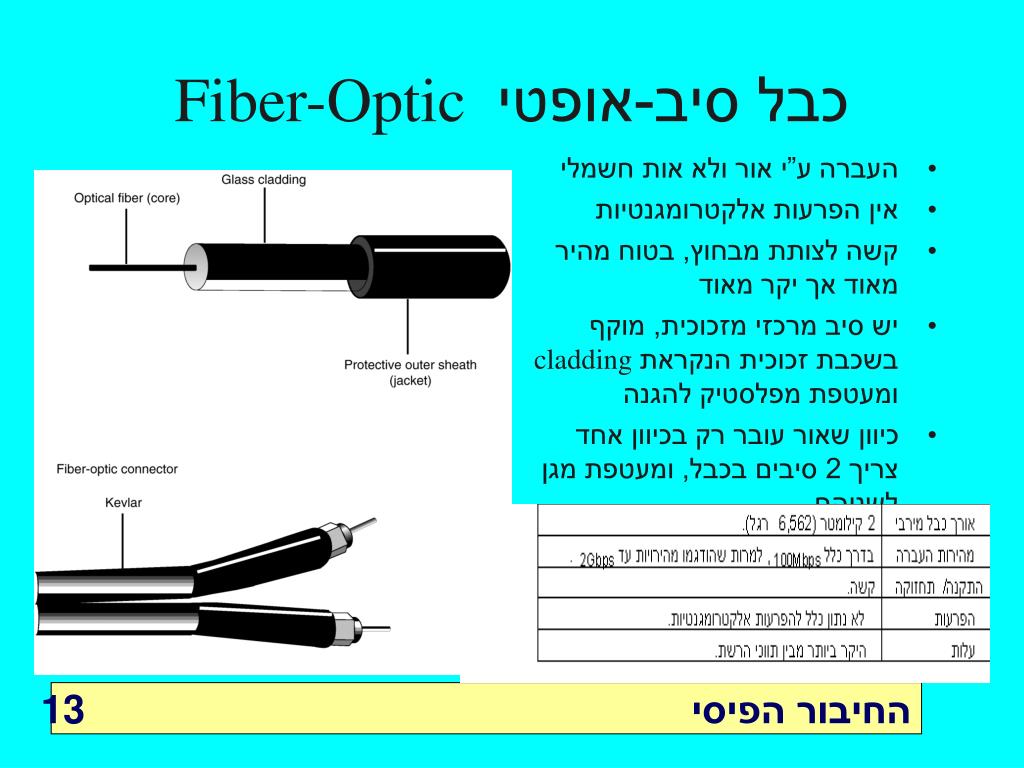

Fiber-Optic כבל סיב-אופטי • העברה ע”י אור ולא אות חשמלי • אין הפרעות אלקטרומגנטיות • קשה לצותת מבחוץ, בטוח מהיר מאוד אך יקר מאוד • יש סיב מרכזי מזכוכית, מוקף בשכבת זכוכית הנקראת cladding ומעטפת מפלסטיק להגנה • כיוון שאור עובר רק בכיוון אחד צריך 2 סיבים בכבל, ומעטפת מגן לשניהם.

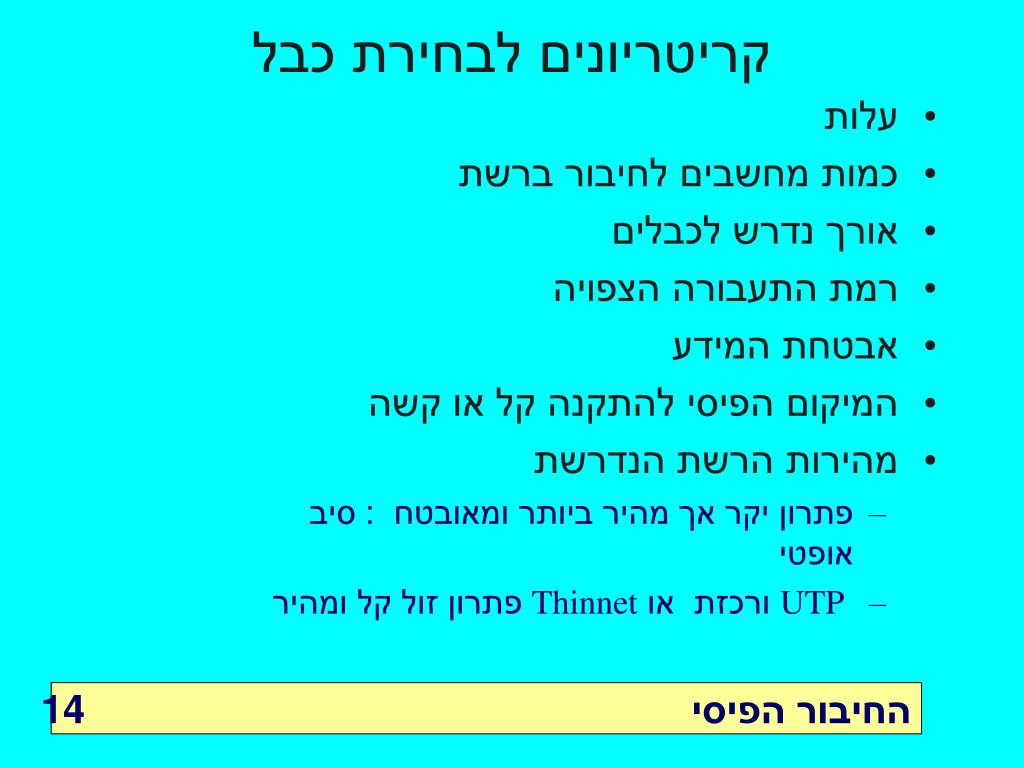

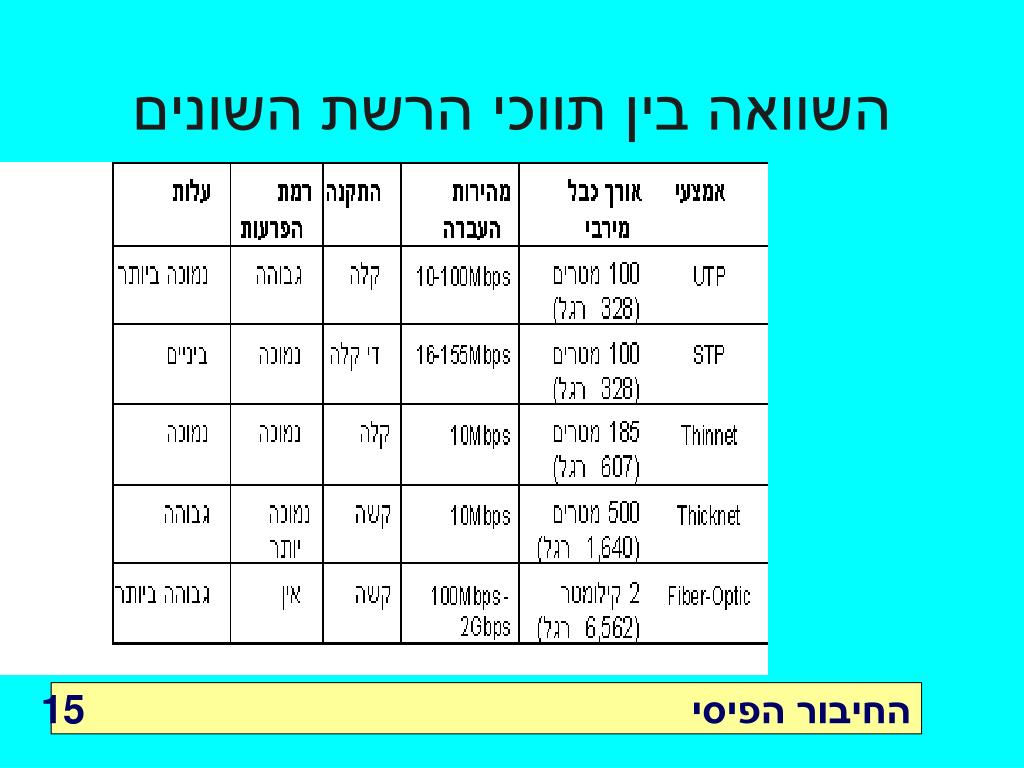

קריטריונים לבחירת כבל • עלות • כמות מחשבים לחיבור ברשת • אורך נדרש לכבלים • רמת התעבורה הצפויה • אבטחת המידע • המיקום הפיסי להתקנה קל או קשה • מהירות הרשת הנדרשת • פתרון יקר אך מהיר ביותר ומאובטח : סיב אופטי • UTPורכזת או Thinnetפתרון זול קל ומהיר

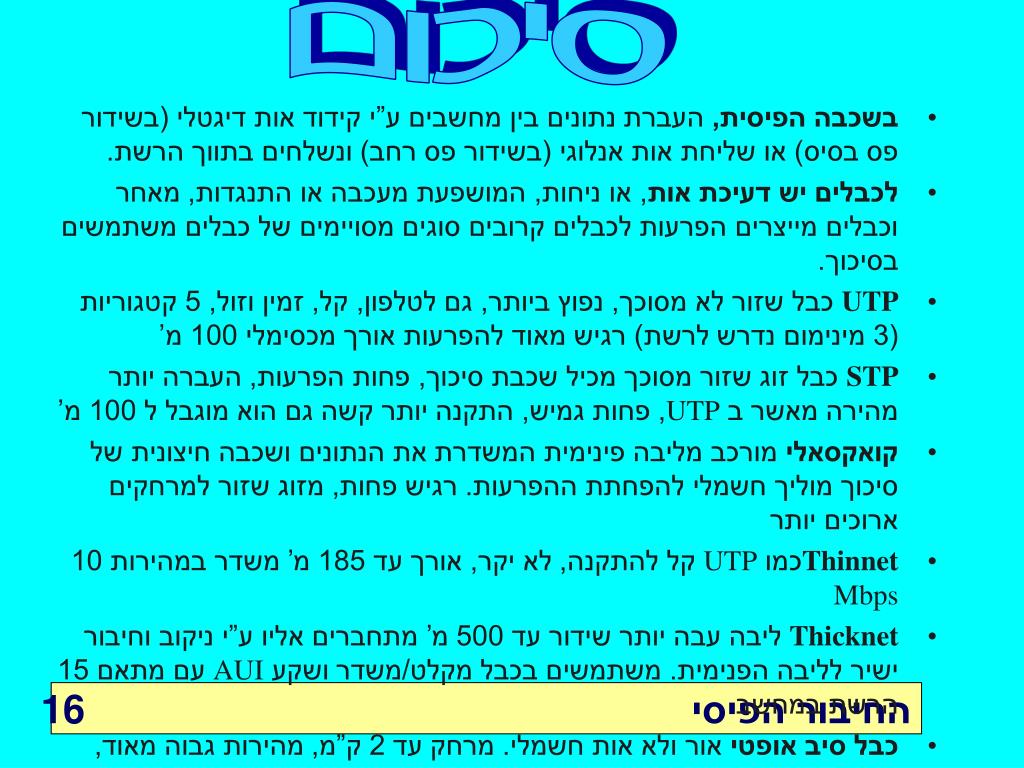

סיכום • בשכבה הפיסית, העברת נתונים בין מחשבים ע”י קידוד אות דיגטלי (בשידור פס בסיס) או שליחת אות אנלוגי (בשידור פס רחב) ונשלחים בתווך הרשת. • לכבלים יש דעיכת אות, או ניחות, המושפעת מעכבה או התנגדות, מאחר וכבלים מייצרים הפרעות לכבלים קרובים סוגים מסויימים של כבלים משתמשים בסיכוך. • UTPכבל שזור לא מסוכך, נפוץ ביותר, גם לטלפון, קל, זמין וזול, 5 קטגוריות (3 מינימום נדרש לרשת) רגיש מאוד להפרעות אורך מכסימלי 100 מ’ • STPכבל זוג שזור מסוכך מכיל שכבת סיכוך, פחות הפרעות, העברה יותר מהירה מאשר ב UTP, פחות גמיש, התקנה יותר קשה גם הוא מוגבל ל 100 מ’ • קואקסאלי מורכב מליבה פינימית המשדרת את הנתונים ושכבה חיצונית של סיכוך מוליך חשמלי להפחתת ההפרעות. רגיש פחות, מזוג שזור למרחקים ארוכים יותר • Thinnetכמו UTPקל להתקנה, לא יקר, אורך עד 185 מ’ משדר במהירות 10 Mbps • Thicknetליבה עבה יותר שידור עד 500 מ’ מתחברים אליו ע”י ניקוב וחיבור ישיר לליבה הפנימית. משתמשים בכבל מקלט/משדר ושקע AUIעם מתאם 15 הרשת במחשב • כבל סיב אופטי אור ולא אות חשמלי. מרחק עד 2 ק”מ, מהירות גבוה מאוד, יקר מאוד.
