Измерение аномального угла отклонения света при лазерной локации ИСЗ. Игнатенко Ю.В. 1 , Игнатенко И.Ю. 2 , Макеев А.А. 1 , Тряпицын В.Н. 1 clogao@rambler.ru.
E N D
Измерение аномального угла отклонения света при лазерной локации ИСЗ Игнатенко Ю.В.1, Игнатенко И.Ю.2, Макеев А.А.1 , Тряпицын В.Н.1 clogao@rambler.ru 1) Крымская лазерная обсерватория Главной астрономической обсерватории Национальной Академии Наук Украины, Кацивели, Ялта, Крым, Украина 2) Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений, Менделеево, Московская область, Россия 2008
A – направление излучения лазера (ось телескопа), B – положение спутника; AB – наблюдаемое смещение изображения спутника от оси телескопа, AC – скоростная аберрация; CB – вектор аномального отклонения света. Схематическое изображение мгновенной картины в поле зрения телескопа во время локации спутника[Игнатенко, Тряпицын, 2004]:1 - оптическая ось телескопа; 2 - спутник; 3 - направление видимого движения звезд; 4 - масштабная метка; 5 -целеуказатель. a) LAGEOS-1 24.06.2001 22:59:01; б) LAGEOS-1 24.06.2001 23:03:39; в) Ajisai 05.11.2002 15:55:02;г) Starlette 18.04.2004 18:18:00. 1-3–Последовательные положения спутника, Л–локатор. h–расстояние до спутника; –угол скоростной аберрации. Локация узким пучком
Цель данной работы – количественное экспериментальное определение величины аномального отклонения света в проекции на плоскость изображения телескопа

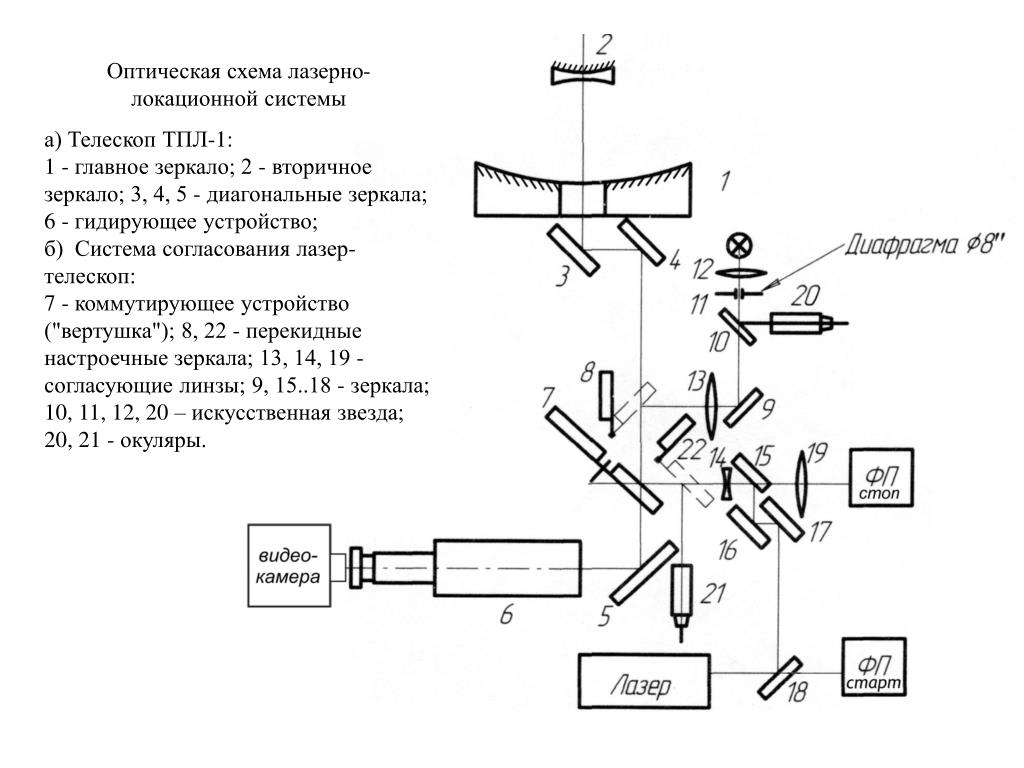

Оптическая схема лазерно-локационной системы а) Телескоп ТПЛ-1:1 - главное зеркало; 2 - вторичное зеркало; 3, 4, 5 - диагональные зеркала; 6 - гидирующее устройство;б) Система согласования лазер-телескоп:7 - коммутирующее устройство ("вертушка"); 8, 22 - перекидные настроечные зеркала; 13, 14, 19 - согласующие линзы; 9, 15..18 - зеркала; 10, 11, 12, 20 – искусственная звезда; 20, 21 - окуляры.
Спутник LAGEOS-1 28.07.2007. Распределение наблюдаемых в поле зрения телескопа отклонений изображения спутника от направления излучения лазера: исходных (dX-in, dY-in),после медианной фильтрации (dx-med, dy-med), после медианы и скользящего среднего (dx-m&mt, dy-m&mt).
Спутник LAGEOS-1 28.07.2007. На графике показаны абсолютные величины проекций на плоскость изображения телескопа измеренного (видимого) отклонения |AB|, скоростной аберрации |AC|и аномального (истинного) отклонения спутника |CB|,исправленного за скоростную аберрацию.
Спутник LAGEOS-1 28.07.2007 22:17-22:28. На графике показаны проекции на плоскость изображения телескопа величин (в угловых секундах) и направлений (в градусах относительно оси абсцисс плоскости изображения) 1) измеренного (видимого) отклонения AB, 2) скоростной аберрации, взятой с обратным знаком (–AC)=CA3) аномального отклонения спутника CB в фокальной плоскости телескопа. Стрелки указывают начало пролёта.

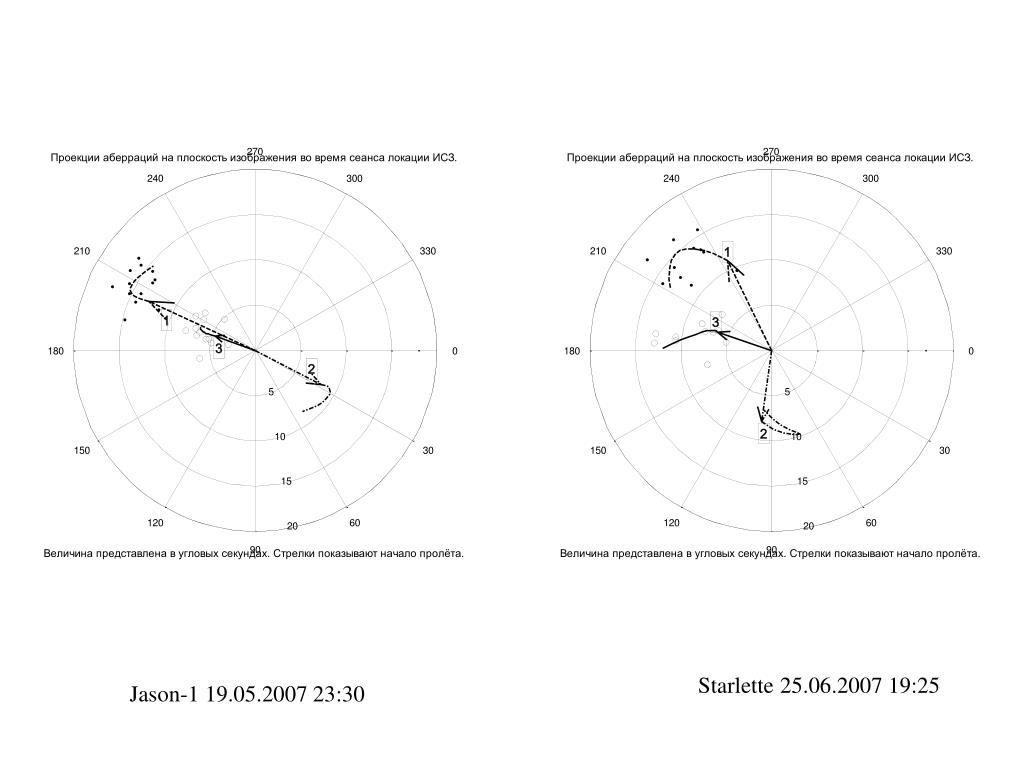

Starlette 25.06.2007 19:25 Jason-1 19.05.2007 23:30
Beacon-C 08.09.2007 18:48 Lageos-1 28.07.2007 19:00
Glonass-102 23.11.2007 00:30 Lageos-2 15.10.2007 17:45
Заключение-вывод Разработан способ автоматического получения и обработки результатов по аномальному отклонению света в проекции на плоскость изображения телескопа при лазерной локации ИСЗ. Приведены результаты измерений, показывающие что аномальное отклонение по величине сопоставимо со скоростной аберрацией (максимальная величина проекций порядка 10-12 угловых секунд), однако, как правило, не совпадает с ней по направленню. Прослеживается сезонная зависимость. В дальнейшем для выяснения причин, обусловливающих аномальное отклонение света, мы планируем из полученных за время пролёта спутника проекций составить трёхмерный вектор. СПАСИБО ЗА ВНИМАНИЕ!
