第五节 特种铸造 Special casting processes

熔模铸造. 压力铸造. 七种常见的特种铸造方法. 低压铸造. 特种铸造. 金属型 铸造. 实型铸造. 离心铸造. 连续铸造. 第五节 特种铸造 Special casting processes. 一、熔模铸造 Investment Casting. 定义： 在易熔材料（如蜡料）制成的模样上包覆若干层耐火涂料，待其干燥硬化后熔出模样而制成型壳，型壳经高温培烧后即可浇注的铸造方法。. 1 ．熔模（失蜡）铸造的工艺过程. 特点. （ 1 ）可生产形状复杂、轮廓清晰、薄壁铸件。. （ 2 ）铸件精度高，表面质量好。. （ 3 ）能够铸造各种合金铸件。.

hedwig-bryant
Download Presentation

第五节 特种铸造 Special casting processes

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

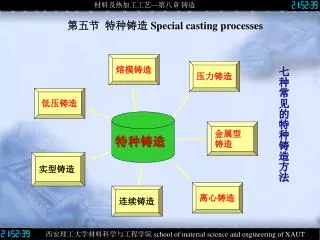

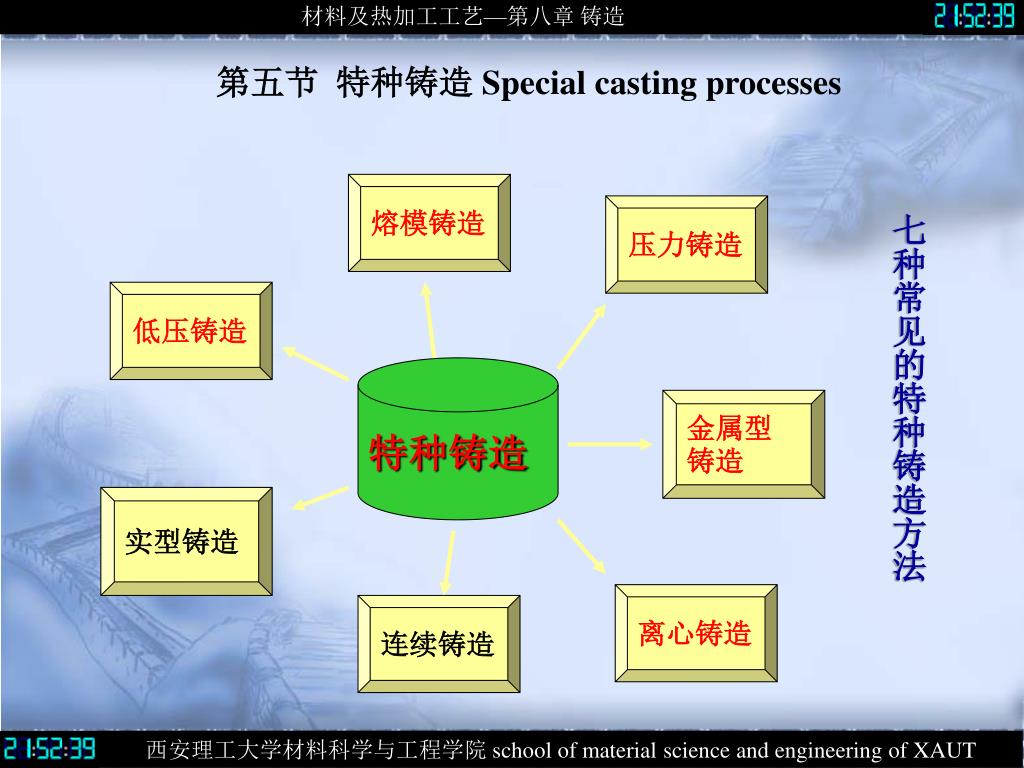

  1. 熔模铸造 压力铸造 七种常见的特种铸造方法 低压铸造 特种铸造 金属型 铸造 实型铸造 离心铸造 连续铸造 第五节 特种铸造 Special casting processes

  2. 一、熔模铸造 Investment Casting 定义：在易熔材料（如蜡料）制成的模样上包覆若干层耐火涂料，待其干燥硬化后熔出模样而制成型壳，型壳经高温培烧后即可浇注的铸造方法。 1．熔模（失蜡）铸造的工艺过程

  3. 特点 （1）可生产形状复杂、轮廓清晰、薄壁铸件。 （2）铸件精度高，表面质量好。 （3）能够铸造各种合金铸件。 （4）生产批量不受限制。 • 但工序繁多，生产周期较长，铸件不能太长、太大，铸件成本比砂型铸件高。 应用实例 主要用于生产汽轮机、水轮机上小型的叶片和叶轮、切削刀具及汽车、拖拉机、船舶、机床和风动工具上的小型零件等。

  4. 活动半型 固定半型 模底板 模板 活塞的组合型芯 二、 金属型铸造 Permanent Mold Casting 定义：将液体金属浇注到金属型中获得铸件的方法。 1、金属型的结构 • 金属型用铸铁和铸钢制成； • 铸件的内腔既可用金属型芯、也可用砂芯。

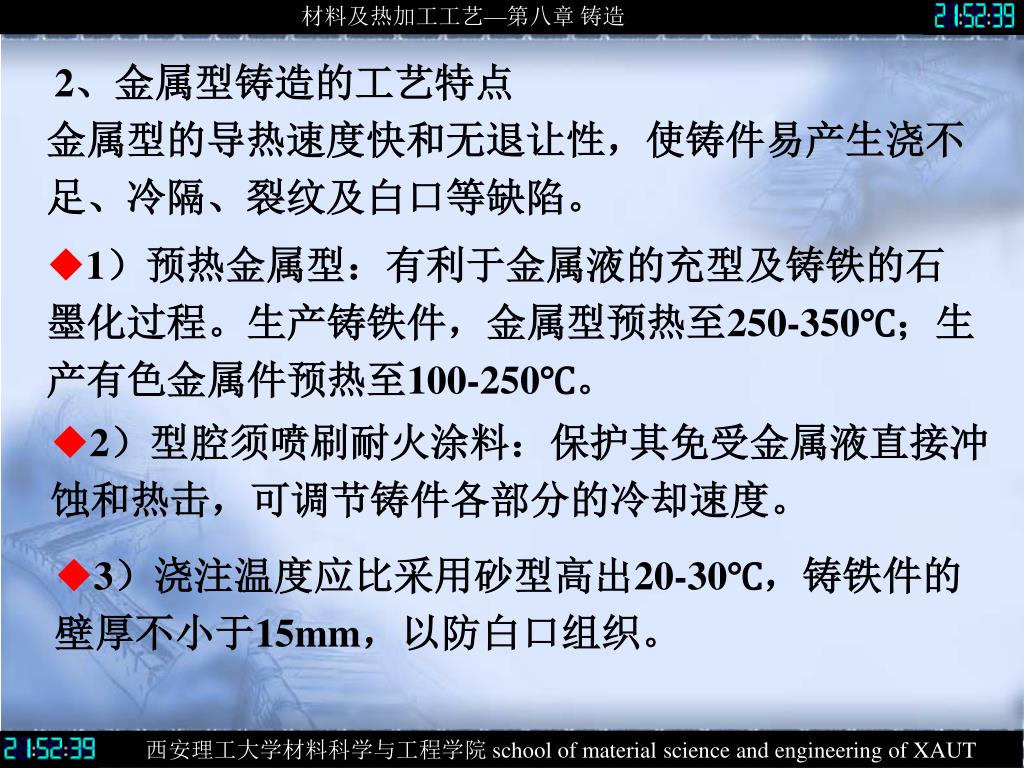

  5. 2、金属型铸造的工艺特点 金属型的导热速度快和无退让性，使铸件易产生浇不足、冷隔、裂纹及白口等缺陷。 • 1）预热金属型：有利于金属液的充型及铸铁的石墨化过程。生产铸铁件，金属型预热至250-350℃；生产有色金属件预热至100-250℃。 • 2）型腔须喷刷耐火涂料：保护其免受金属液直接冲蚀和热击，可调节铸件各部分的冷却速度。 • 3）浇注温度应比采用砂型高出20-30℃，铸铁件的壁厚不小于15mm，以防白口组织。

  6. 3、金属型铸造的优缺点 • (1)优点： 1)金属型铸造一型多铸，生产率高，劳动条件好； 2)铸件的组织致密、晶粒细小，机械性能高 ； 3)铸件精度高、表面粗糙度值低。 • (2)缺点： 1)不宜铸造结构复杂、薄壁或大型铸件； 2)铸型寿命短，灰铸铁件铸造时还易于白口组织； 3)成本高，周期长，需批量生产。 4、金属型铸造的应用： 主要用于成批生产铝、铜合金等的中、小型铸件， 如活塞、缸体、液压泵壳体、轴瓦和轴套等。

  7. 三、离心铸造 Centrifugal Casting 定义：将金属液浇入高速旋转的铸型中，在离心力作用下充型和凝固的铸造方法。 • 铸件的各部分冷却速度相同，壁厚均匀。主要用来生产长度大于直径的套、管类铸件。污水管

  8. 金属液的自由表面在离心力作用下呈抛物面，主要生产高度小于直径的盘、环类铸件。金属液的自由表面在离心力作用下呈抛物面，主要生产高度小于直径的盘、环类铸件。

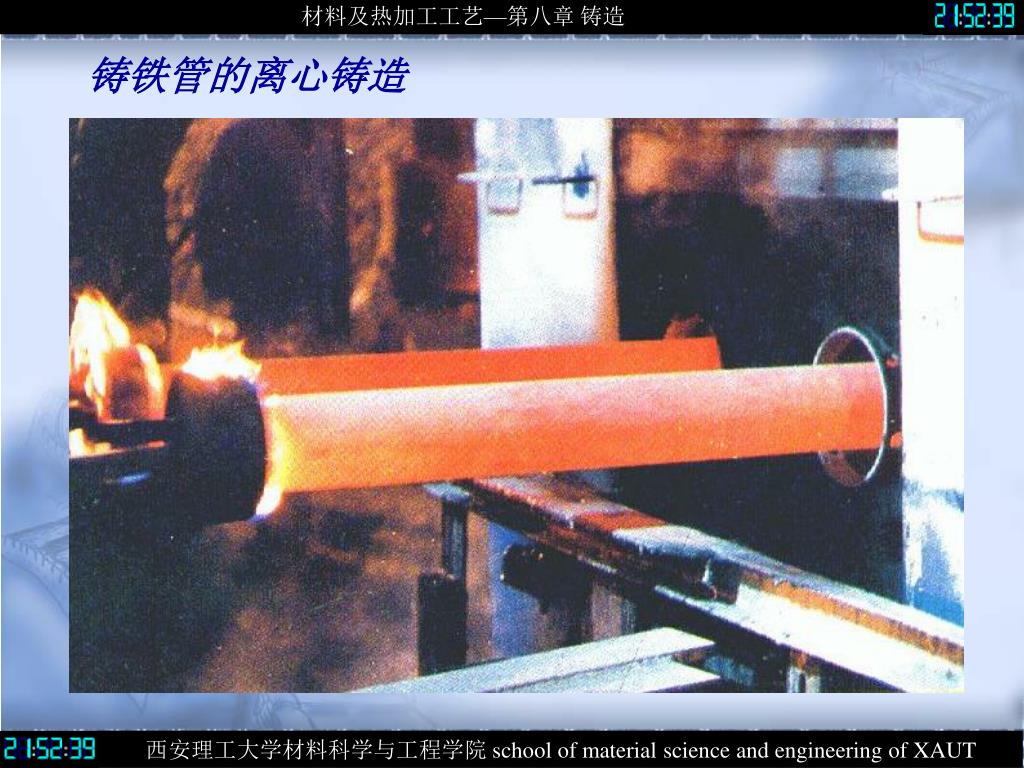

  9. 铸铁管的离心铸造

  10. 金属型、熔模、离心铸造

  11. 四、压力铸造 Die Casting 定义：压力铸造是指金属液在高压下高速充型，并在压力下凝固的铸造方法。压铸 1、压铸机的种类及工作原理

  12. 2、压力铸造的特点 优点： 1)铸件质量好，尺寸精度高; 2)压铸件的强度和表面硬度较高; 3)生产率操作简便，易于实现自动化。 缺点： 1)充型速度快，型腔中的空气很难完全排出，且厚 壁处也很难补缩; 真空压铸 2）压铸件不宜进行热处理或在高温下使用； 3）可压铸的合金种类受到限制； 4）设备投资大，压铸型的制造成本高 • 3、压力铸造的应用：大批量生产有色合金铸件， • 压铸件应尽量避免机加工，以防内部孔洞外露。

  13. 常见的压铸件

  14. 五、低压铸造Low pressure Die Casting 低压铸造是采用较压力铸造低的压力（一般为0.02-0.06 Mpa），将金属液从铸型的底部压入，并在压力下凝固获得铸件的方法。

  15. 低压铸造的特点及应用： 1、浇注及凝固时的压力容易调整、适应性强，可用于各种铸型、各种合金及各种尺寸的铸件。 2、底注式浇注充型平稳，减少了金属液的飞溅和对铸型的冲刷，可避免气孔缺陷。 3、铸件在压力下充型和凝固，其浇口能提供金属液来补缩，因此铸件轮廓清晰，组织致密。 4、低压铸造的金属利用率高，约90%以上。 5、设备简单，劳动条件较好，易于机械化和自动化。 • 主要用来铸造一些质量要求高的铝合金和镁合金铸件，如气缸体、缸盖、和高速内燃机的铝活塞等薄壁件。

  16. 低压铸造火车车轮示意图

  17. 压力铸造和低压铸造

  18. 六、常用铸造方法的比较

  19. 连续铸造的工艺过程

  20. 真空吸铸 抽真空使结晶器内成负压而将金属液吸入，由于结晶器壁内通有循环冷却水，所以其中的金属液实现由外向中心的顺序凝固，当凝固层达到所需尺寸时，关闭真空泵使结晶器内未凝固的金属液返回坩埚。这样就获得了筒形铸件，铸件的长度取决于结晶器的长度，厚度则取决于凝固时间。

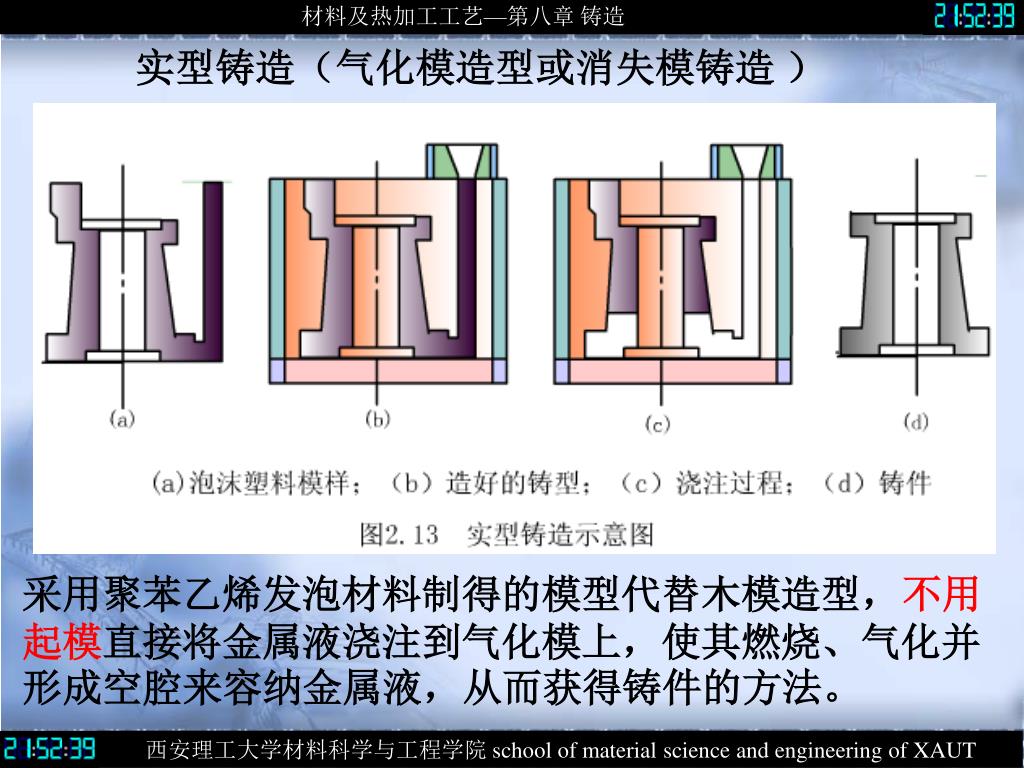

  21. 实型铸造（气化模造型或消失模铸造 ） 采用聚苯乙烯发泡材料制得的模型代替木模造型，不用起模直接将金属液浇注到气化模上，使其燃烧、气化并形成空腔来容纳金属液，从而获得铸件的方法。
