  1. 網路與通訊 -- 實習課 NULL MODEM 製作

  2. 傳輸模式 (Transmission Mode) • 序列傳輸 (Serial Transmission) • 一個一個慢慢來

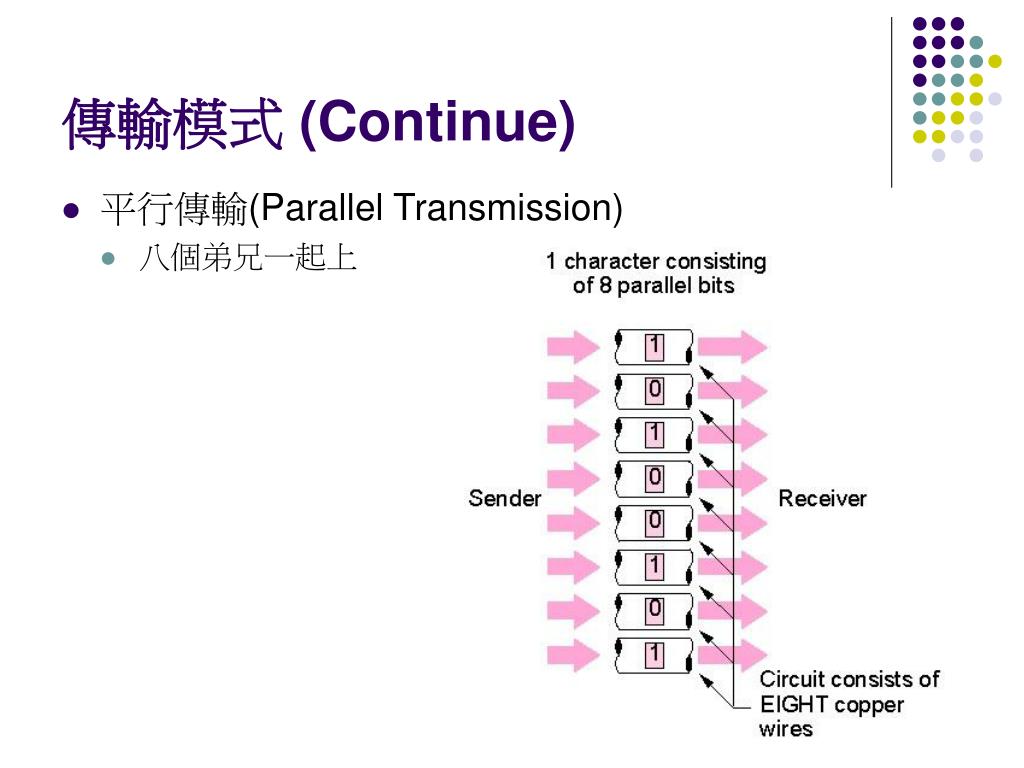

  3. 傳輸模式 (Continue) • 平行傳輸(Parallel Transmission) • 八個弟兄一起上

  4. 傳輸模式 (Continue) • DTE (Data Terminal Equipment) • 以主從式架構觀之，視為 Server side • DCE (Data Circuit-terminating Equipment) • 以主從式架構觀之，視為 Client side

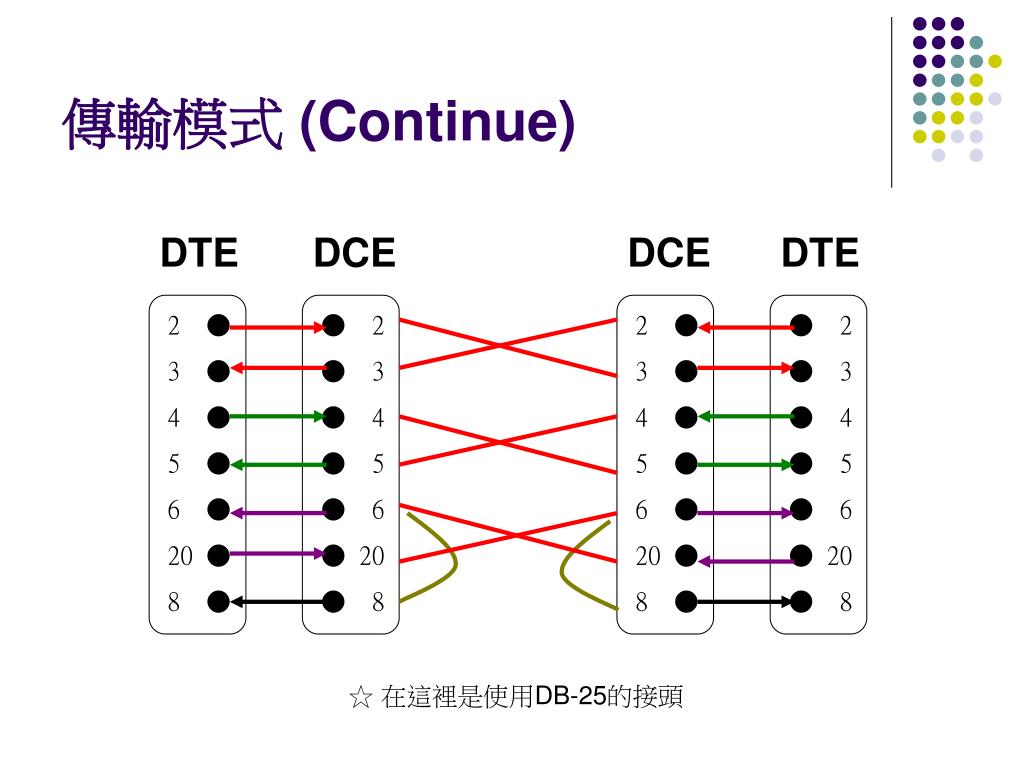

  5. 2 ● 3 ● 4 ● 5 ● 6 ● 20 ● 8 ● ● 2 ● 3 ● 4 ● 5 ● 6 ● 20 ● 8 2 ● 3 ● 4 ● 5 ● 6 ● 20 ● 8 ● ● 2 ● 3 ● 4 ● 5 ● 6 ● 20 ● 8 傳輸模式 (Continue) DTE DCE DCE DTE ☆ 在這裡是使用DB-25的接頭

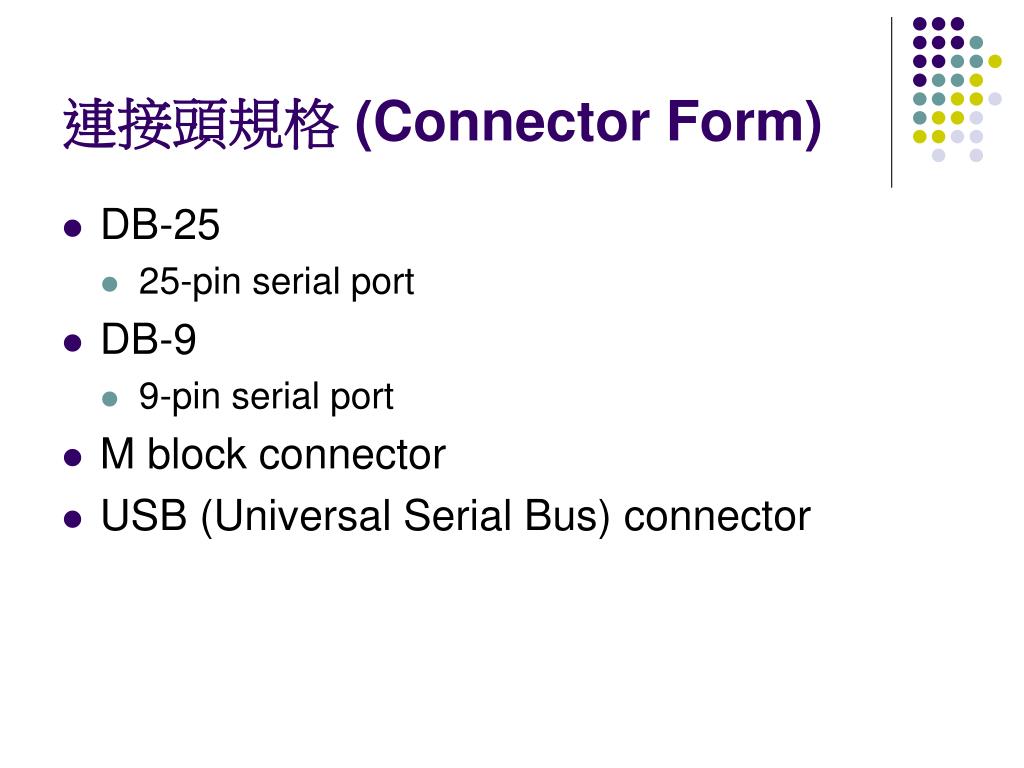

  6. 連接頭規格 (Connector Form) • DB-25 • 25-pin serial port • DB-9 • 9-pin serial port • M block connector • USB (Universal Serial Bus) connector

  7. RS-232 的接頭 DB-25 • DB-25

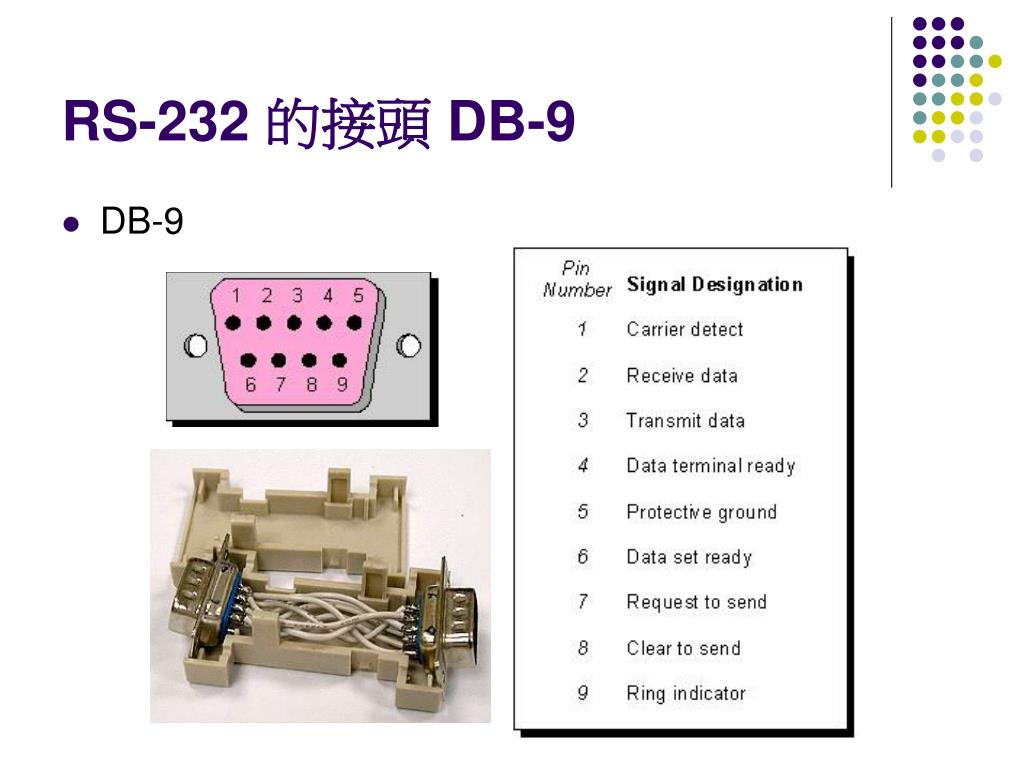

  8. RS-232 的接頭 DB-9 • DB-9

  9. NULL MODEM製作注意事項 • 器材準備： • 一組 RS-232 的材料 • 一對 9 pins 的母接頭 • 一段線 (長度不要太短就行了) • 一套焊接工具 • 焊槍一隻 • 錫線或鉛線 • 口罩 • 手套 • 鐵片、磁盤或耐高溫的物品

  10. NULL MODEM自我測試方式1 • For windows XP/2000/2003 • 主機設定 • 開始 --> 程式集 --> 附屬應用程式 --> 通訊 --> 新增連線精靈 • 會先出現提示畫面，就先按下一步 • 接著會有三個選項，請選「設定一個進階的連線」，然後按下一步 • 再來會有兩個選項，請選「直接連線到另一台電腦」，然後按下一步 • 接著請選「主機」(另一台電腦要選「來賓」) • 請選用「通訊連接埠(COM1/COM2)」(是選COM1還是COM2請根據實據接線情況作選擇) • 設定權限，這些是根據自己的需要而做設定 • 按下完成後就會開始進行連線動作，當然來賓端(另一台電腦)也要設好

  11. NULL MODEM自我測試方式2 • For windows XP/2000/2003 • 來賓設定 • 同「主機的設定」 • 同「主機的設定」 • 同「主機的設定」 • 同「主機的設定」 • 請選「來賓」 • 接著會要求輸入電腦名稱，基本上給個名字就行了。 • 然後按照實際連線的狀態選COM1或COM2 • 接著的兩個選項就隨便選吧!! • 最後就是完成啦！
