物體受力作用沿力的方向 移動 或 轉動 以相同的力作用在不同的 作用點 、轉動效果不同 此效果與作用點到力　　　　　　　作用線的距離有關

Ｆ 1. Ｆ 5. Ｆ 2. Ｆ 3. Ｆ 4. 轉動. 物體受力作用沿力的方向 移動 或 轉動 以相同的力作用在不同的 作用點 、轉動效果不同 此效果與作用點到力　　　　　　　作用線的距離有關. 省力效果： Ｆ 2 > Ｆ 3 > Ｆ 4 > Ｆ 5 > Ｆ 1. 力矩. 支點 ：轉動過程中保持 不動 的點 力臂 ：支點到力作用線的 垂直距離 力矩 ： 力臂 × 力 的大小 力矩具 方向性 的物理量 ( 常以順時針、逆時針來描述 ) 單位：公尺．公斤重或公分．公克重. Ｌ W. Ｌ F. 槓桿的平衡. 順時針力矩如果 等 於逆時針力矩

hedley-griffin
Download Presentation

物體受力作用沿力的方向 移動 或 轉動 以相同的力作用在不同的 作用點 、轉動效果不同 此效果與作用點到力　　　　　　　作用線的距離有關

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

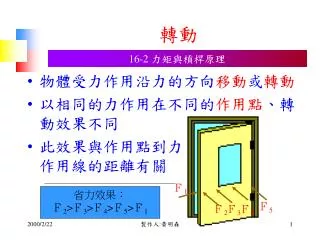

  1. Ｆ1 Ｆ5 Ｆ2 Ｆ3 Ｆ4 轉動 • 物體受力作用沿力的方向移動或轉動 • 以相同的力作用在不同的作用點、轉動效果不同 • 此效果與作用點到力　　　　　　　作用線的距離有關 省力效果： Ｆ2>Ｆ3>Ｆ4>Ｆ5>Ｆ1 製作人:黃明森

  2. 力矩 • 支點：轉動過程中保持不動的點 • 力臂：支點到力作用線的垂直距離 • 力矩：力臂×力的大小 力矩具方向性的物理量 (常以順時針、逆時針來描述) 單位：公尺．公斤重或公分．公克重 製作人:黃明森

  3. ＬW ＬF 槓桿的平衡 • 順時針力矩如果等於逆時針力矩 • 槓桿不旋轉 • Ｆ×ＬF=Ｗ×ＬW • 如果Ｆ小，則ＬF須大才能平衡 • ＬF大，則Ｆ即可較省力 • ＬF小，則Ｆ必大較費力 Ｏ F W 製作人:黃明森

  4. Ｏ Ｏ ＬF ＬF F F ＬW ＬW W W 槓桿的平衡 • 順時針力矩如果大於逆時針力矩 • 槓桿將順時針旋轉 • Ｆ×ＬF＜Ｗ×ＬW 製作人:黃明森

  5. Ｏ Ｏ ＬF ＬF F F ＬW ＬW W W 槓桿的平衡 • 順時針力矩如果小於逆時針力矩 • 槓桿將逆時針旋轉 • Ｆ×ＬF＞Ｗ×ＬW 製作人:黃明森

  6. ２５公分 Ｆ＝40kgw 槓桿的平衡 • 如右圖所示扳手，若施力F為40kgw，力臂長度為２５公分，則產生的力矩大小為kgw-cm，會使螺絲向時鐘方向旋轉 答：１０００；順 製作人:黃明森

  7. Ｄ Ｂ Ｃ Ａ Ｆ Ｆ Ｆ Ｆ Ｗ Ｗ Ｗ Ｗ 自我評量 • 若施力Ｆ使槓桿平衡，將下列各圖依省力順序排序？ 答：ＣＡＢＤ 製作人:黃明森

  8. Ｌ3 Ｆ1 Ｆ3 Ｌ2 Ｌ1 Ｆ2 自我評量 • 如下圖所示Ｆ1Ｆ2Ｆ3三力的力臂大小順序為何？ 答：Ｆ1＞Ｆ2＞Ｆ3 製作人:黃明森
