  1. 第 9 章 油水井防砂

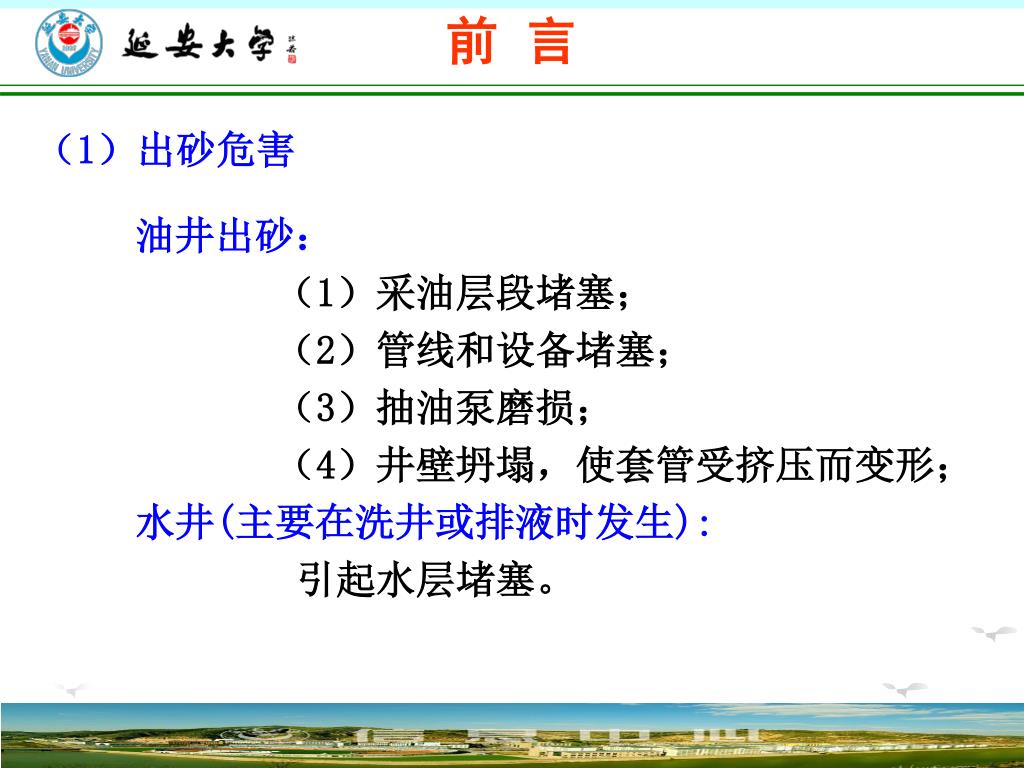

  2. 前言 （1）出砂危害 油井出砂： （1）采油层段堵塞； （2）管线和设备堵塞； （3）抽油泵磨损； （4）井壁坍塌，使套管受挤压而变形； 水井(主要在洗井或排液时发生): 引起水层堵塞。

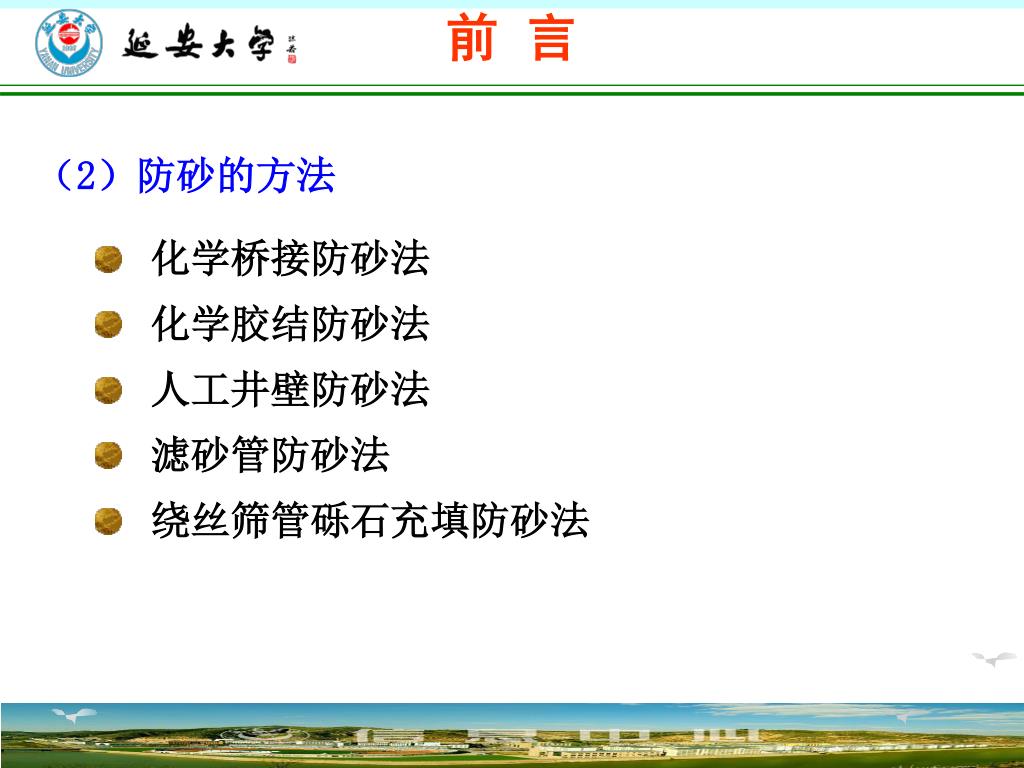

  3. 前言 （2）防砂的方法 • 化学桥接防砂法 • 化学胶结防砂法 • 人工井壁防砂法 • 滤砂管防砂法 • 绕丝筛管砾石充填防砂法

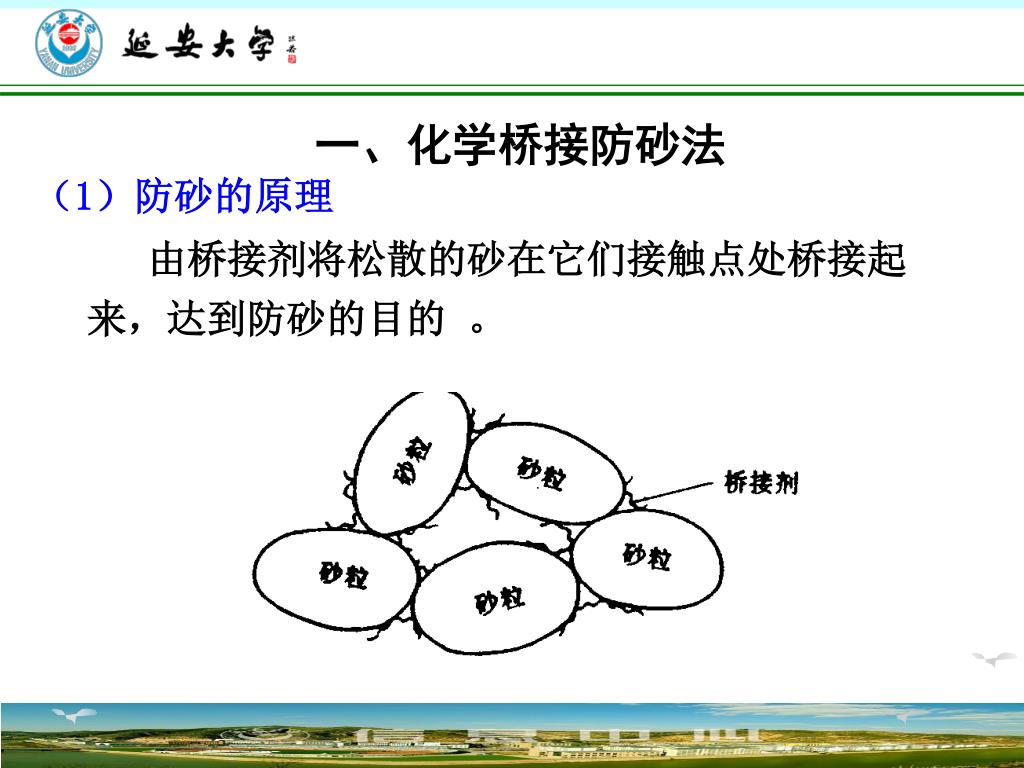

  4. 一、化学桥接防砂法 （1）防砂的原理 由桥接剂将松散的砂在它们接触点处桥接起来，达到防砂的目的 。

  5. 一、化学桥接防砂法 （2）什么是桥接剂 桥接剂是指能将松散砂粒在接触点处桥接起来的化学剂。 无机阳离子型聚合物 有机阳离子型聚合物

  6. 无机阳离子型聚合物 由铝离子、锆离子组成的多核羟桥络离子

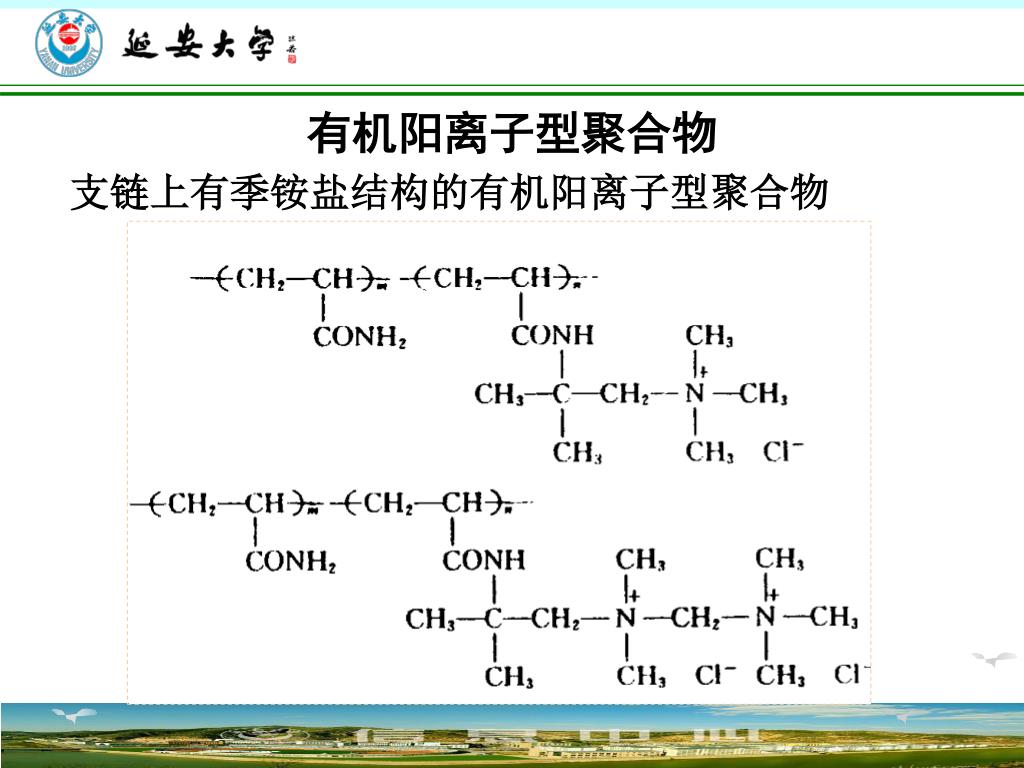

  7. 有机阳离子型聚合物 支链上有季铵盐结构的有机阳离子型聚合物

  8. 二、化学胶结防砂法 （1）防砂的原理 用胶结剂将松散的砂在它们接触点处胶结起来，达到防砂的目的 。

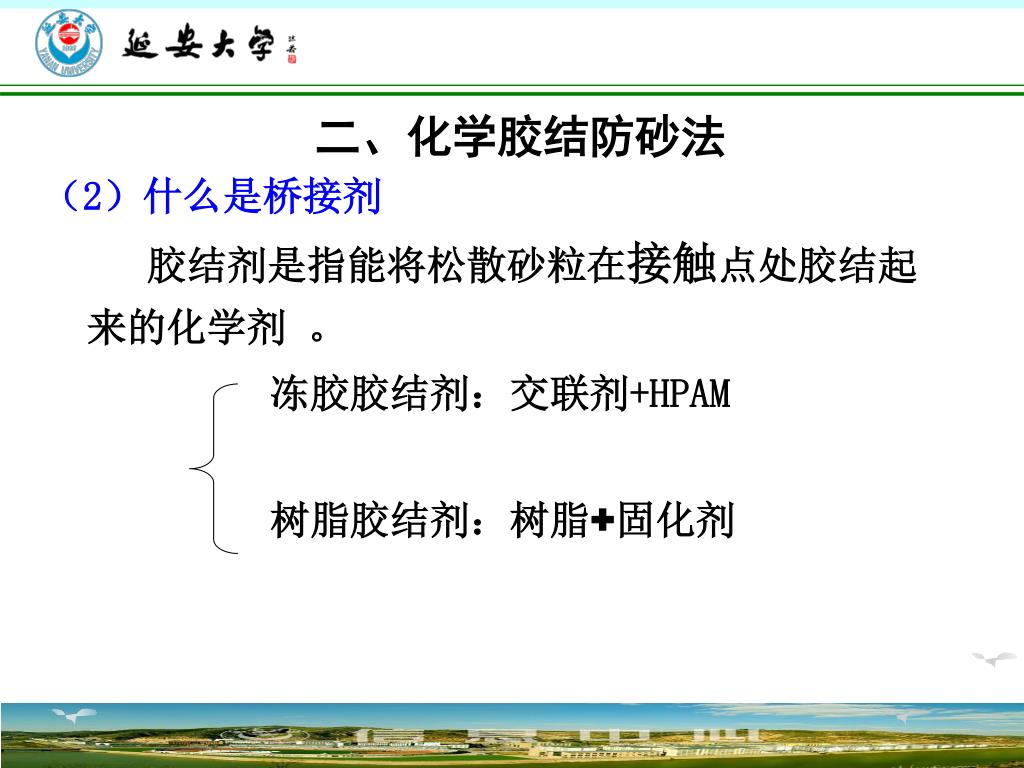

  9. 二、化学胶结防砂法 （2）什么是桥接剂 胶结剂是指能将松散砂粒在接触点处胶结起来的化学剂 。 冻胶胶结剂：交联剂+HPAM 树脂胶结剂：树脂+固化剂

  10. 偶联剂 • 能使两种材料或分子发生偶合作用的物质。 • 偶合剂和两种材料之间都有较好的亲和力，由此可以改变两种材料之间的界面性能，提高其界面粘合性。

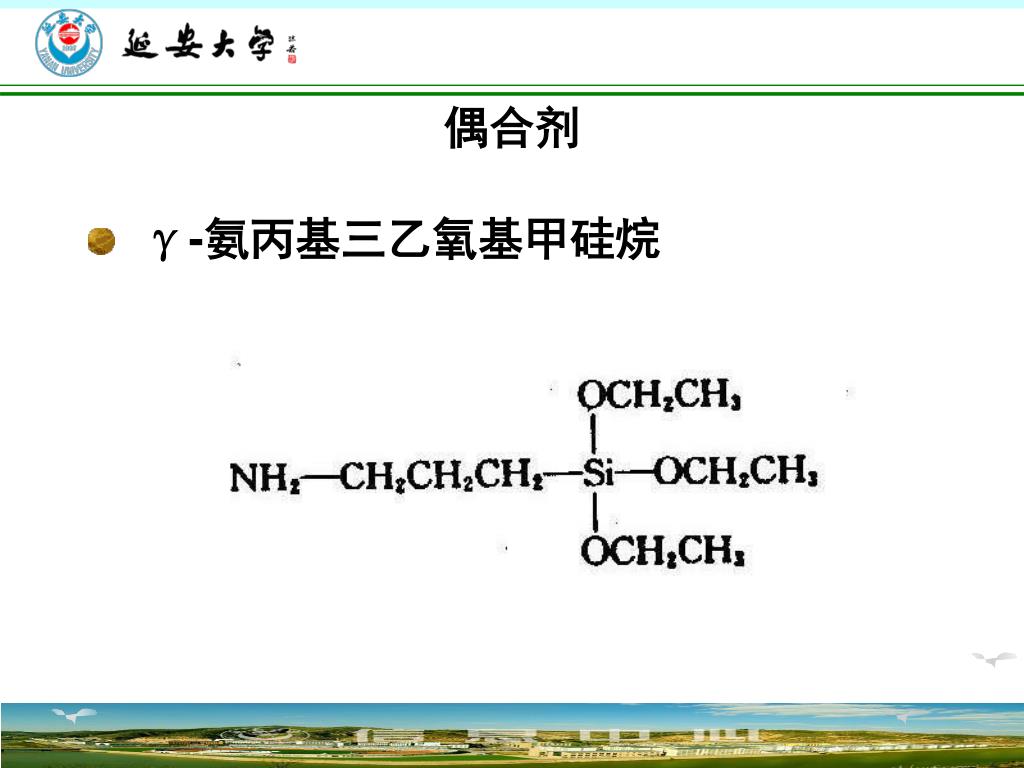

  11. 偶合剂 • γ-氨丙基三乙氧基甲硅烷

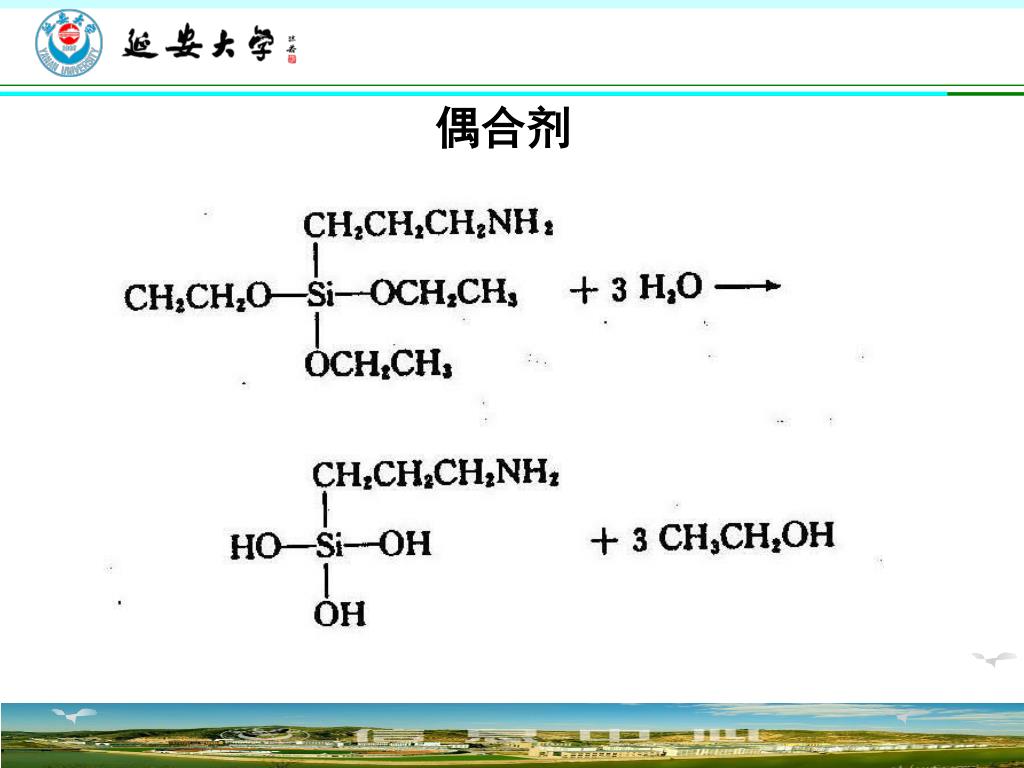

  12. 偶合剂

  13. 二、化学胶结防砂法 （3）化学胶结防砂步骤 地层预处理 胶结剂注入 增孔液注入 胶结剂固化

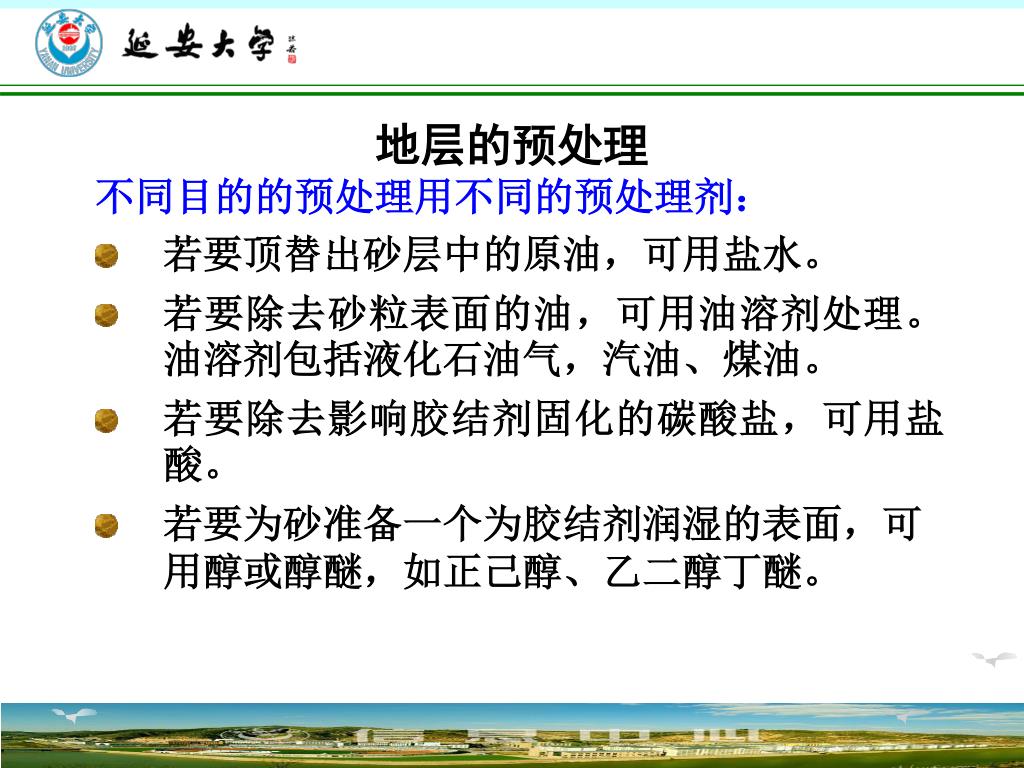

  14. 地层的预处理 不同目的的预处理用不同的预处理剂： • 若要顶替出砂层中的原油，可用盐水。 • 若要除去砂粒表面的油，可用油溶剂处理。油溶剂包括液化石油气，汽油、煤油。 • 若要除去影响胶结剂固化的碳酸盐，可用盐酸。 • 若要为砂准备一个为胶结剂润湿的表面，可用醇或醇醚，如正己醇、乙二醇丁醚。

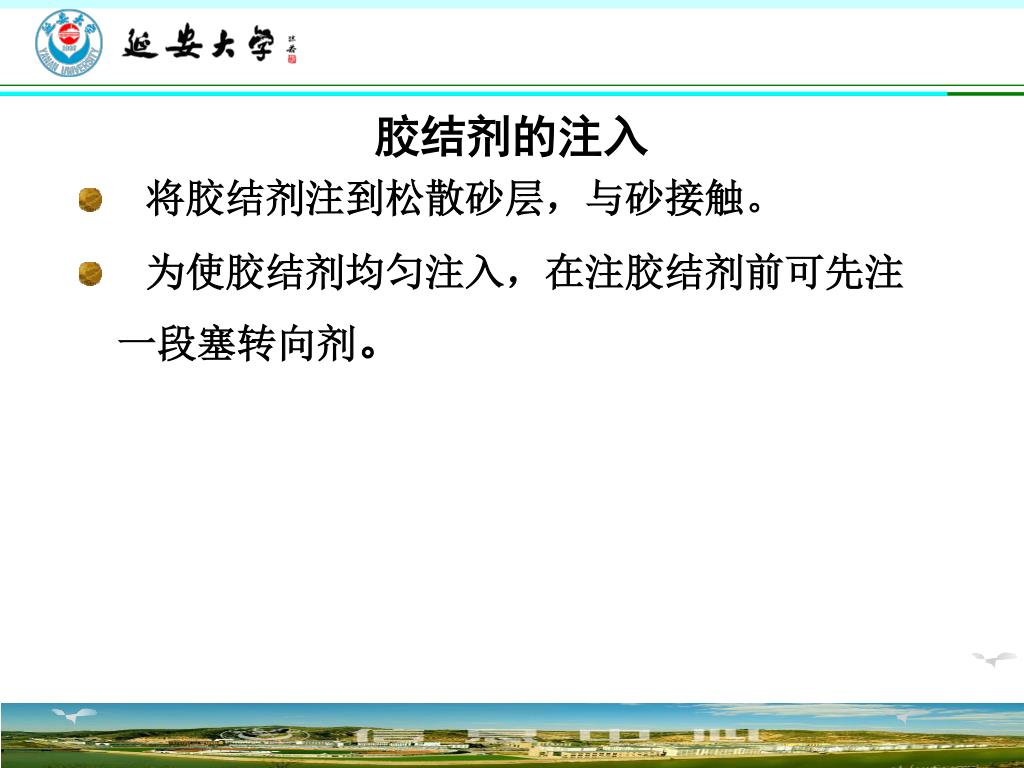

  15. 胶结剂的注入 • 将胶结剂注到松散砂层，与砂接触。 • 为使胶结剂均匀注入，在注胶结剂前可先注一段塞转向剂。

  16. 增孔液的注入 • 增孔液是将多余胶结剂推至地层深处的液体。 • 要求： • 增孔液不溶解胶结剂． • 不影响胶结剂固化。

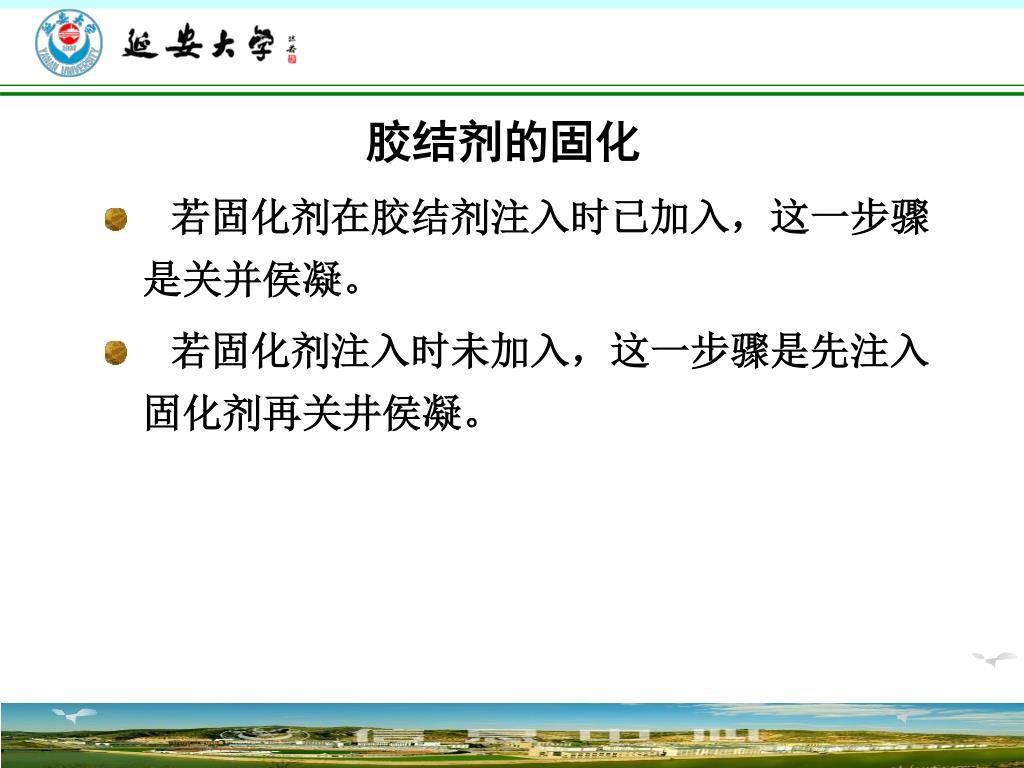

  17. 胶结剂的固化 • 若固化剂在胶结剂注入时已加入，这一步骤是关并侯凝。 • 若固化剂注入时未加入，这一步骤是先注入固化剂再关井侯凝。

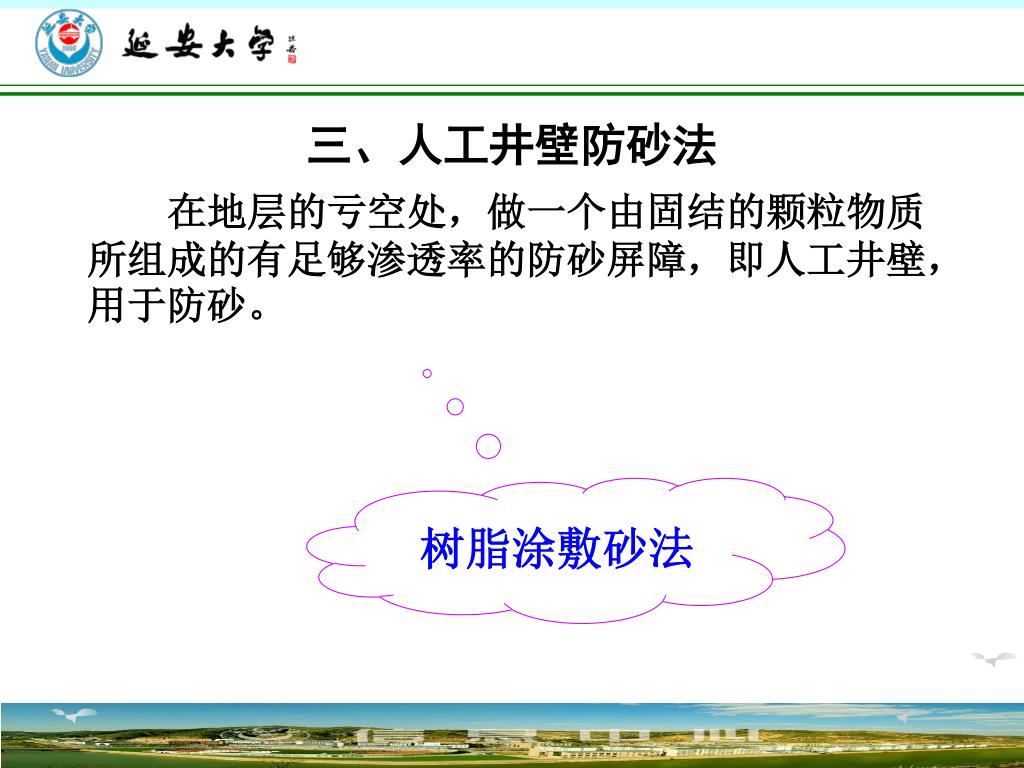

  18. 三、人工井壁防砂法 在地层的亏空处，做一个由固结的颗粒物质所组成的有足够渗透率的防砂屏障，即人工井壁，用于防砂。 树脂涂敷砂法

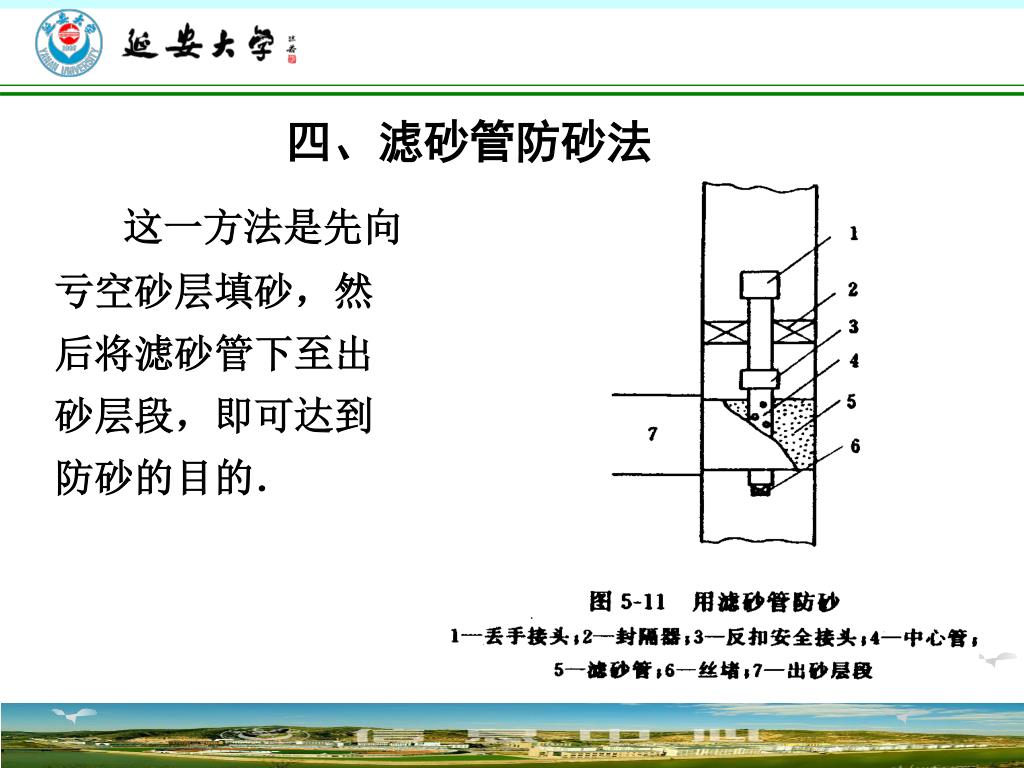

  19. 四、滤砂管防砂法 这一方法是先向亏空砂层填砂，然后将滤砂管下至出砂层段，即可达到防砂的目的．

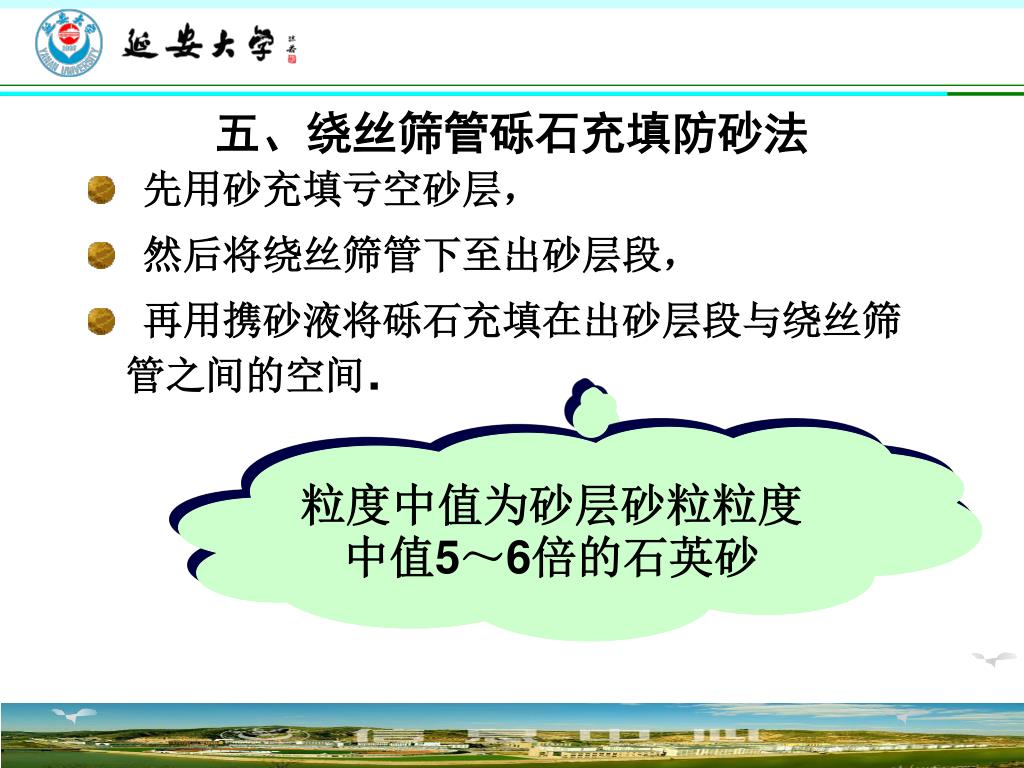

  20. 五、绕丝筛管砾石充填防砂法 • 先用砂充填亏空砂层， • 然后将绕丝筛管下至出砂层段， • 再用携砂液将砾石充填在出砂层段与绕丝筛管之间的空间． 绕有不锈钢丝的丝间缝宽0．2～0．3 mm的割缝油管或钻孔油管 粒度中值为砂层砂粒粒度中值5～6倍的石英砂
