  1. 戴维宁定理

  2. R1 R2 I5 _ + Rd R5 E R4 I5 R3 + Ed R5 _ 温故知新 1、前面我们学习了哪些分析复杂直流电路的方法？ 答：支路电流法、叠加定理、两种电源的等效变换。 2、求下面电路中的电流I5，哪个比较简单？

  3. 二、二端网络 二端网络：若一个电路只通过两个输出端与外电路相联，则 该电路称为“二端网络” 。 我们身边有哪些二端网络的实例？

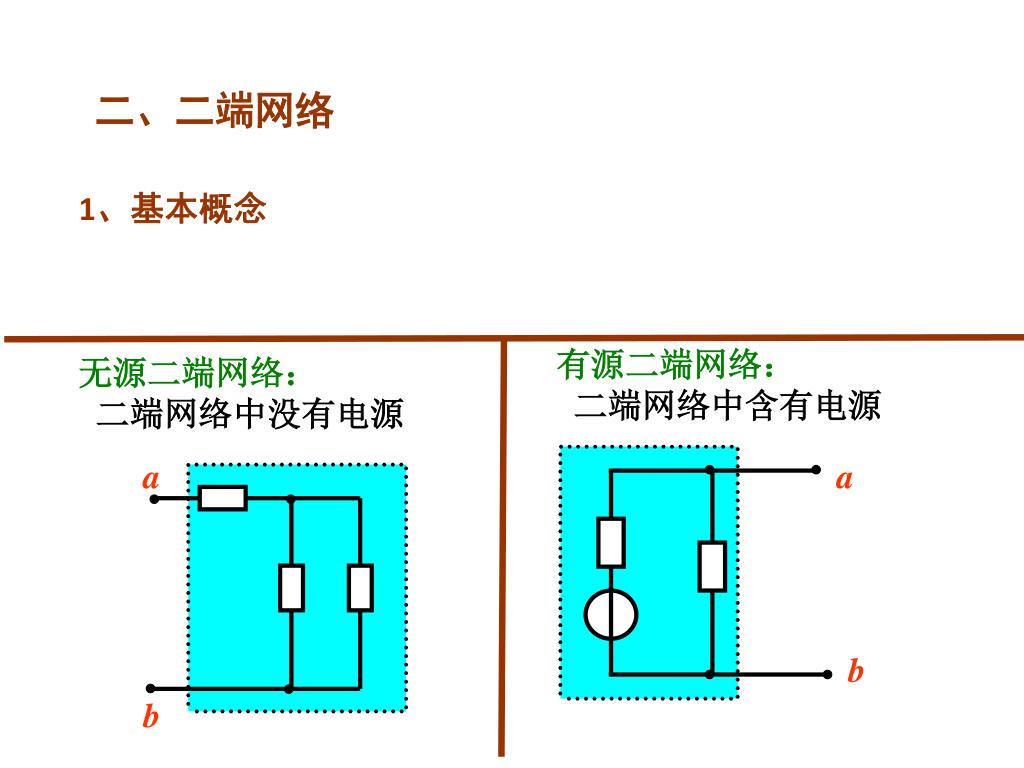

  4. 1、基本概念 a a b b 二、二端网络 有源二端网络： 二端网络中含有电源 无源二端网络： 二端网络中没有电源

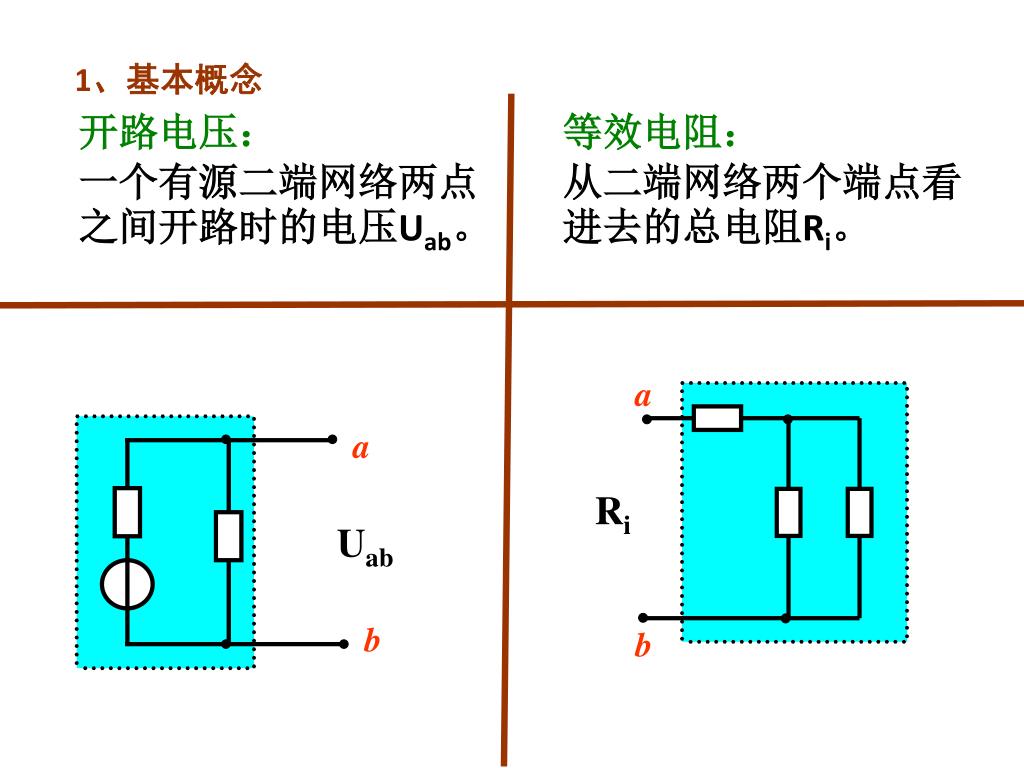

  5. a a b b 1、基本概念 开路电压： 一个有源二端网络两点之间开路时的电压Uab。 等效电阻： 从二端网络两个端点看进去的总电阻Ri。 Ri Uab

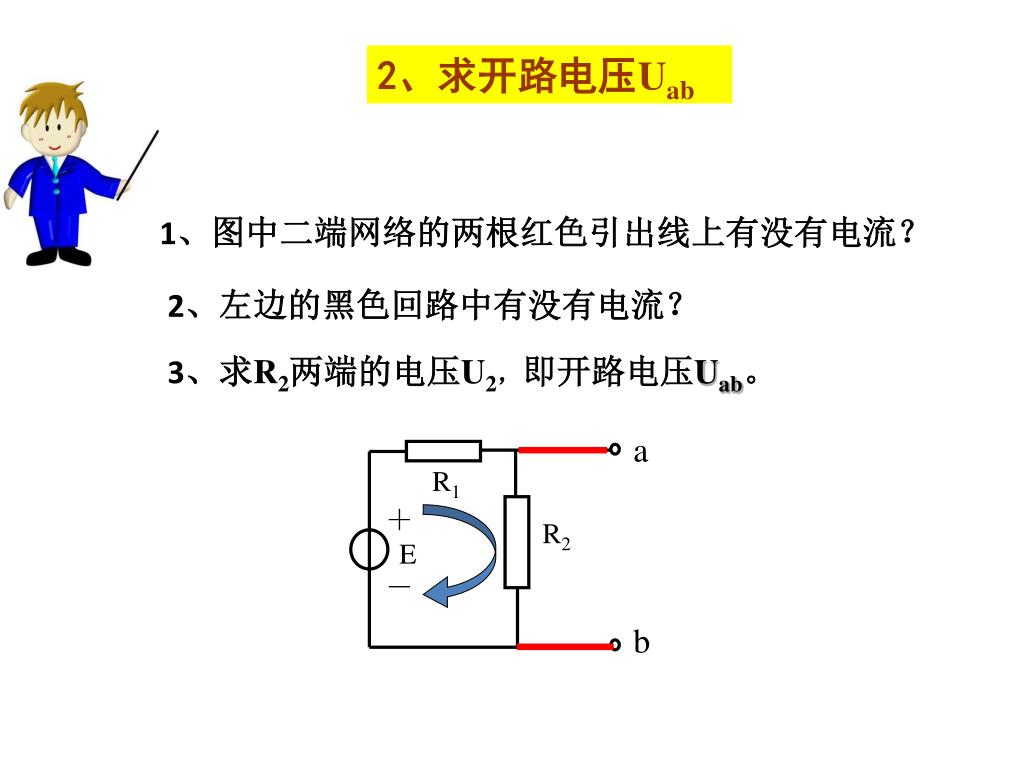

  6. a R1 ＋ E － R2 2、左边的黑色回路中有没有电流？ b 2、求开路电压Uab 1、图中二端网络的两根红色引出线上有没有电流？ 3、求R2两端的电压U2，即开路电压Uab。

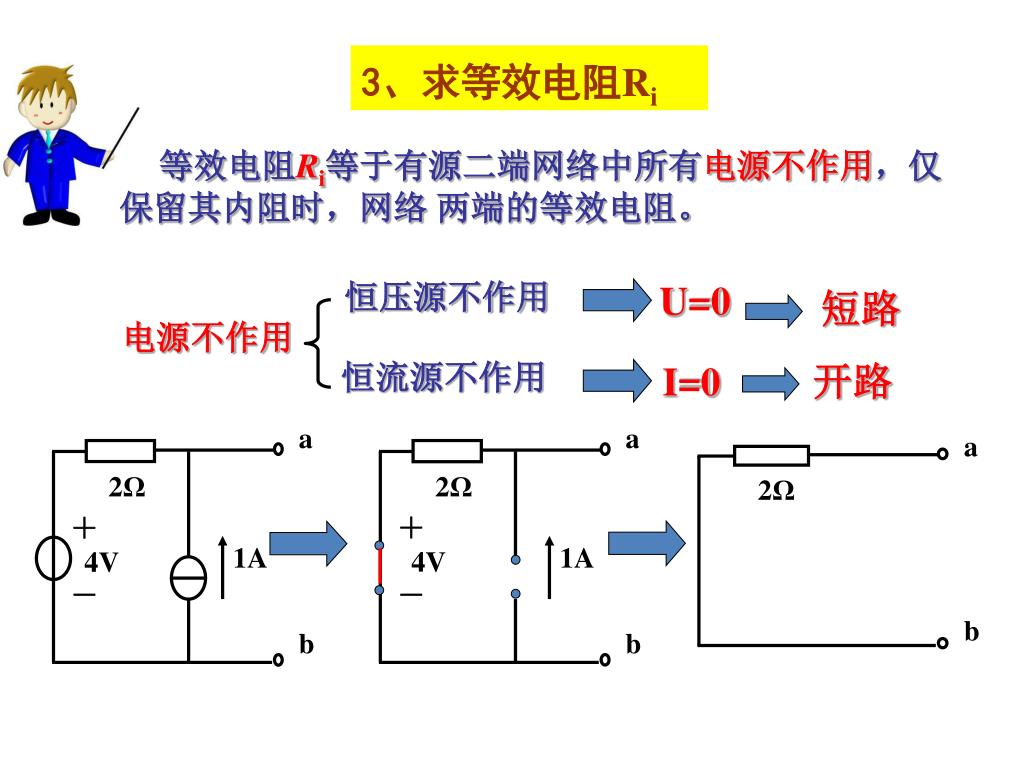

  7. 恒压源不作用 a 恒流源不作用 2Ω a ＋ 4V － a 1A 2Ω 2Ω ＋ 4V － 1A b b b 3、求等效电阻Ri 等效电阻Ri等于有源二端网络中所有电源不作用，仅保留其内阻时，网络 两端的等效电阻。 U=0 短路 电源不作用 I=0 开路

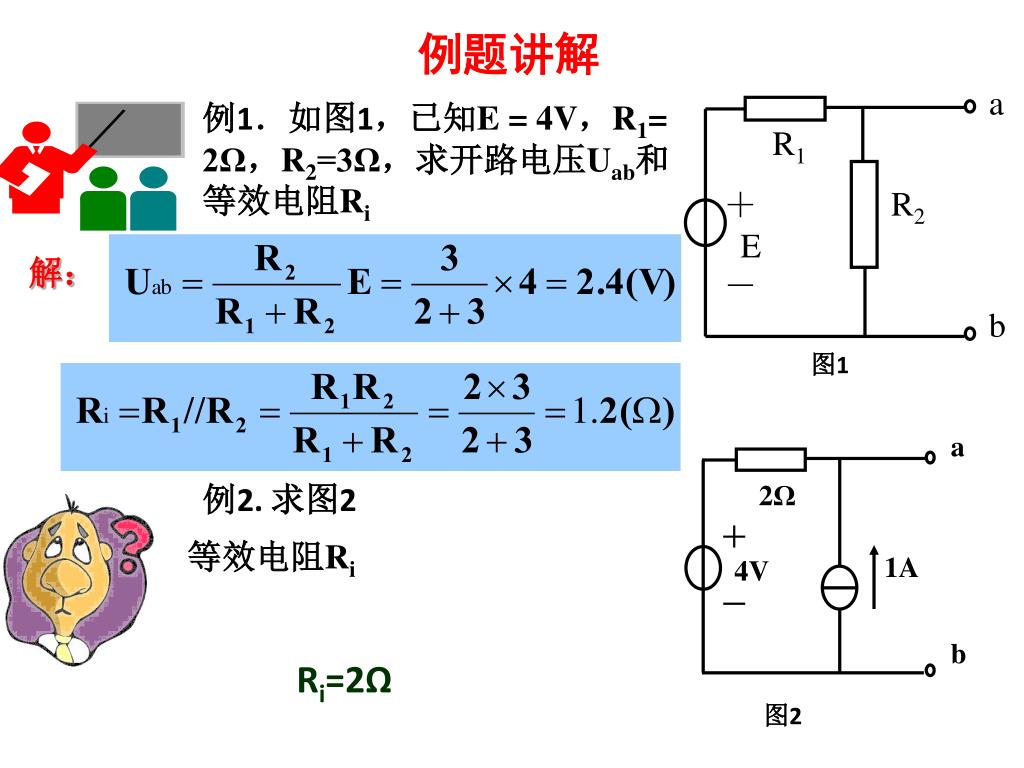

  8. 例题讲解 例1．如图1，已知E = 4V，R1= 2Ω，R2=3Ω，求开路电压Uab和等效电阻Ri a R1 解： ＋ E － R2 图1 a b 2Ω ＋ 4V － 例2. 求图2 等效电阻Ri 1A b 图2 Ri=2Ω

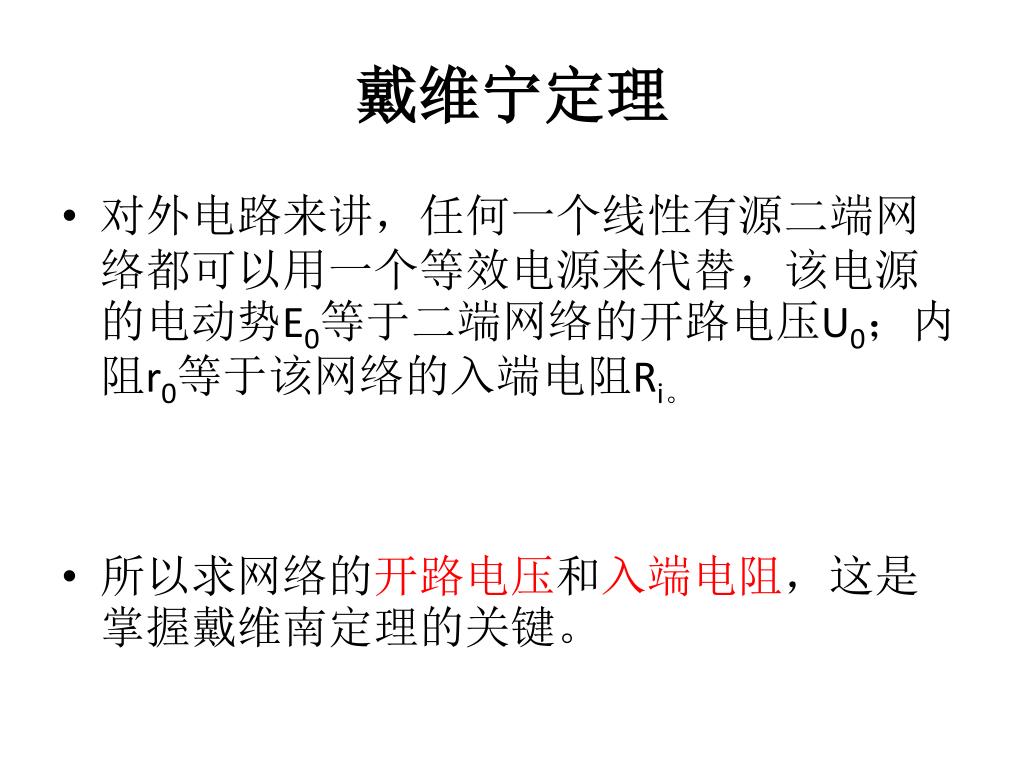

  9. 戴维宁定理 • 对外电路来讲，任何一个线性有源二端网络都可以用一个等效电源来代替，该电源的电动势E0等于二端网络的开路电压U0；内阻r0等于该网络的入端电阻Ri。 • 所以求网络的开路电压和入端电阻，这是掌握戴维南定理的关键。

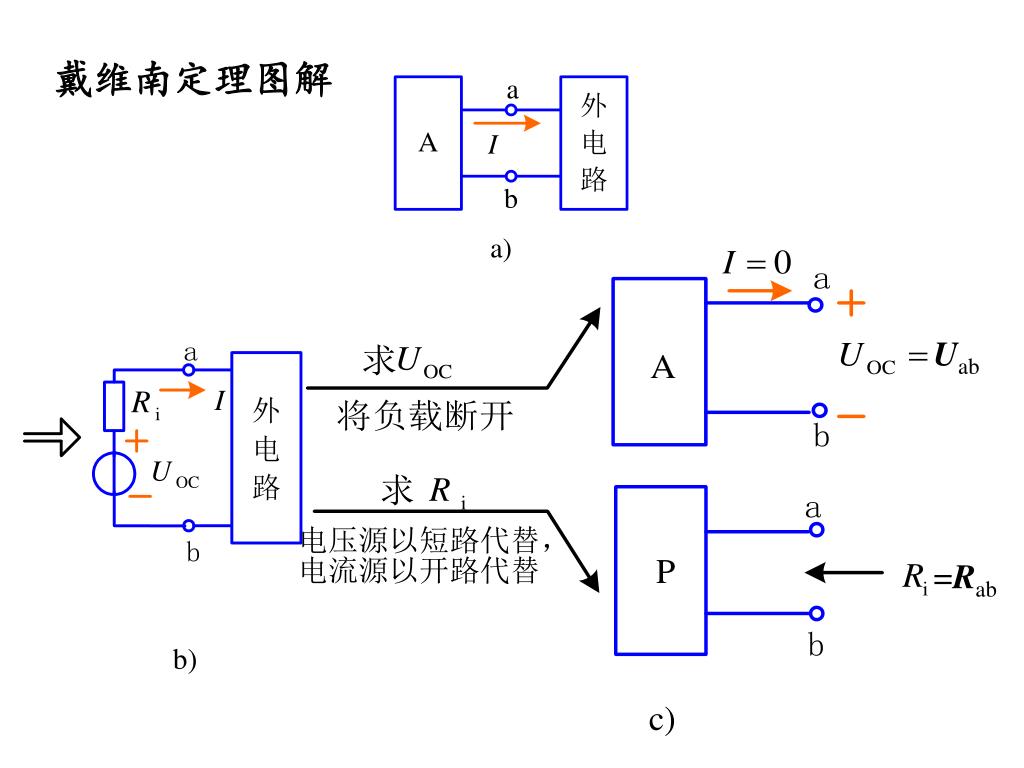

  10. Uab =Rab 戴维南定理图解

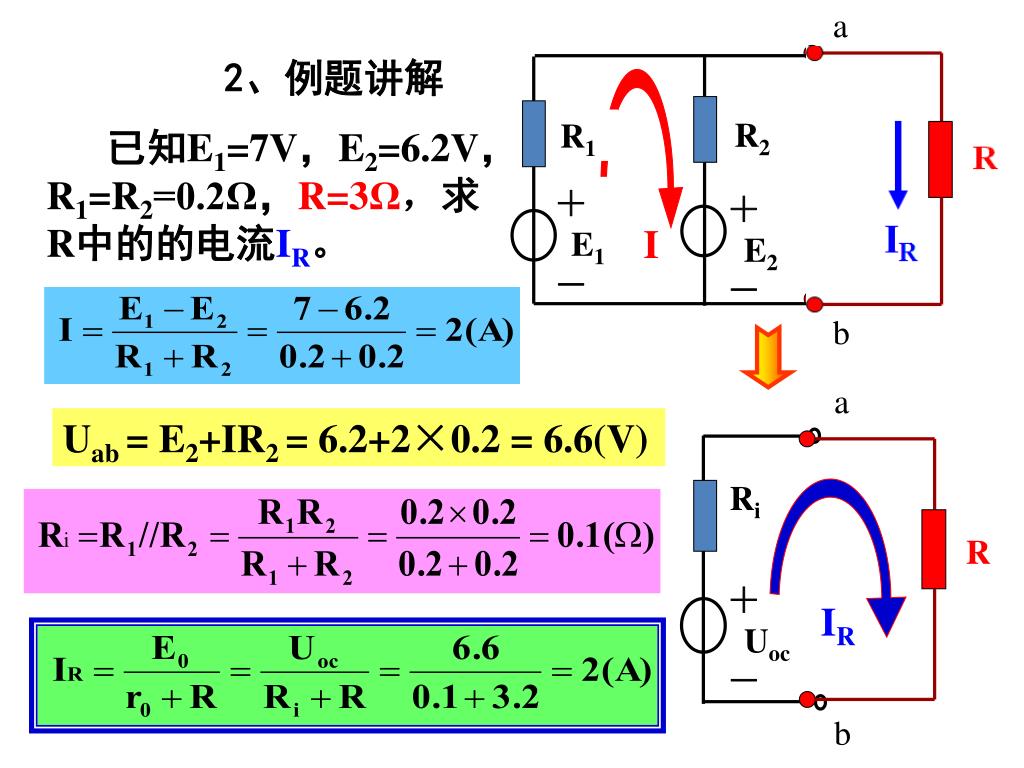

  11. a R R IR R1 R2 a ＋ E1 － ＋ E2 － I Ri b ＋ Uoc － IR b 2、例题讲解 已知E1=7V，E2=6.2V，R1=R2=0.2Ω，R=3Ω，求 R中的的电流IR。 Uab= E2+IR2 = 6.2+2×0.2 = 6.6(V)

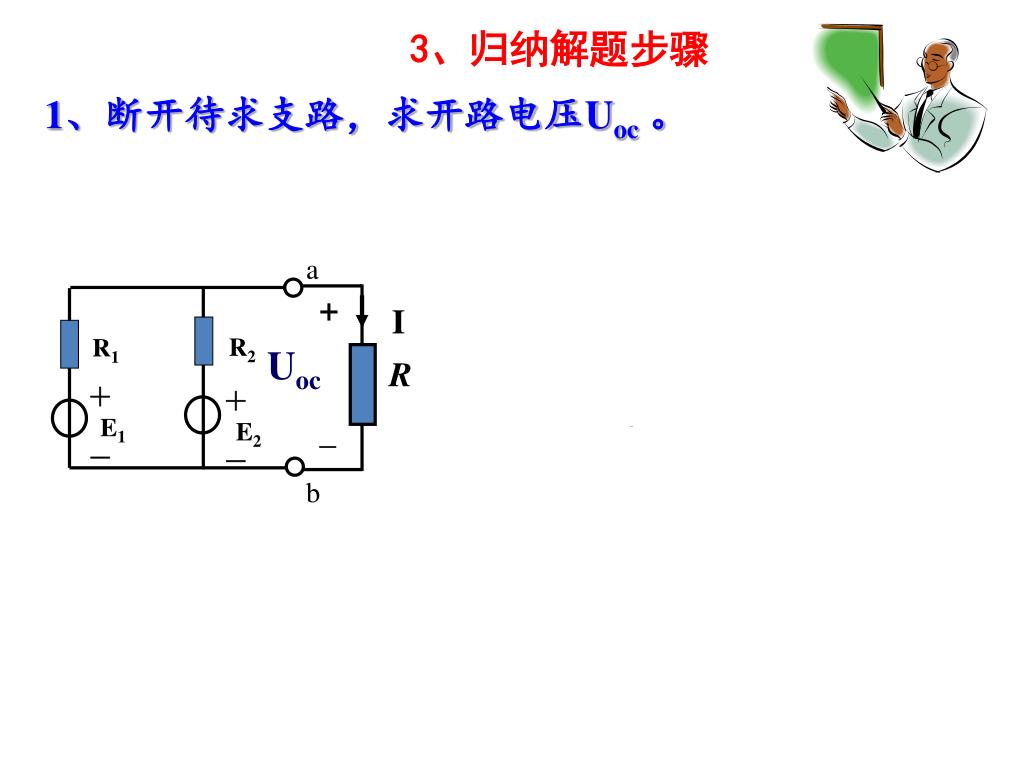

  12. a R1 R2 + _ I ＋ E1 － Uoc ＋ E2 － R R b 3、归纳解题步骤 1、断开待求支路，求开路电压Uoc。

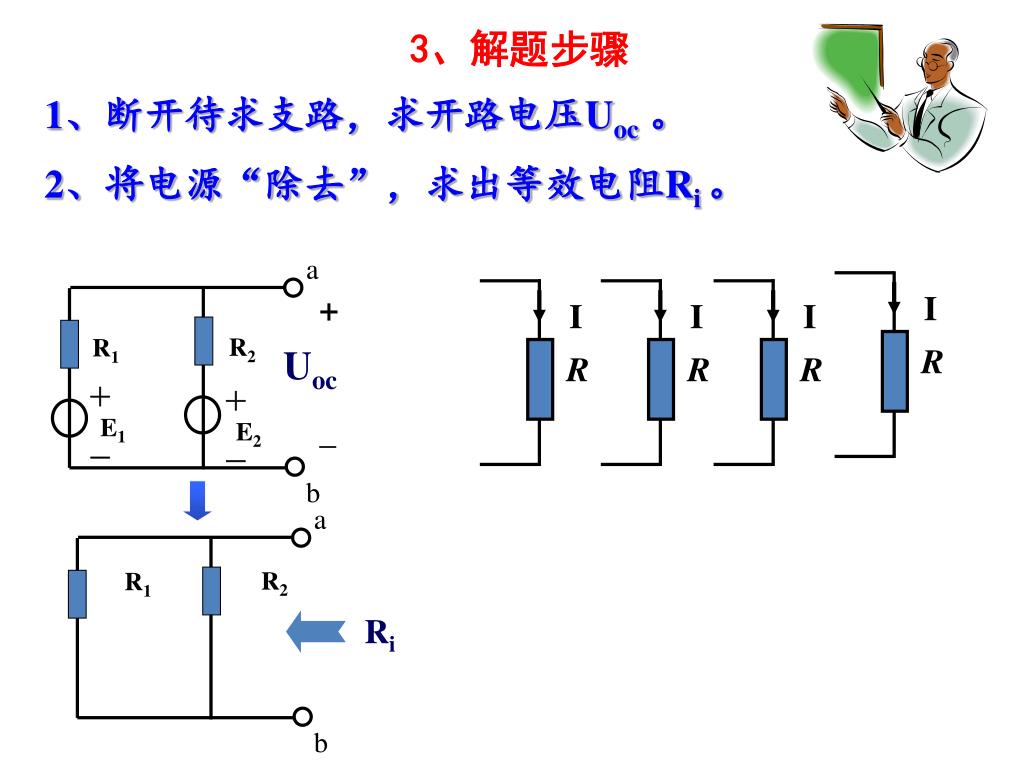

  13. a R1 R2 + _ I I I I ＋ E1 － ＋ E2 － R R R R b a R1 R2 Ri b 3、解题步骤 1、断开待求支路，求开路电压Uoc。 2、将电源“除去”，求出等效电阻Ri。 Uoc

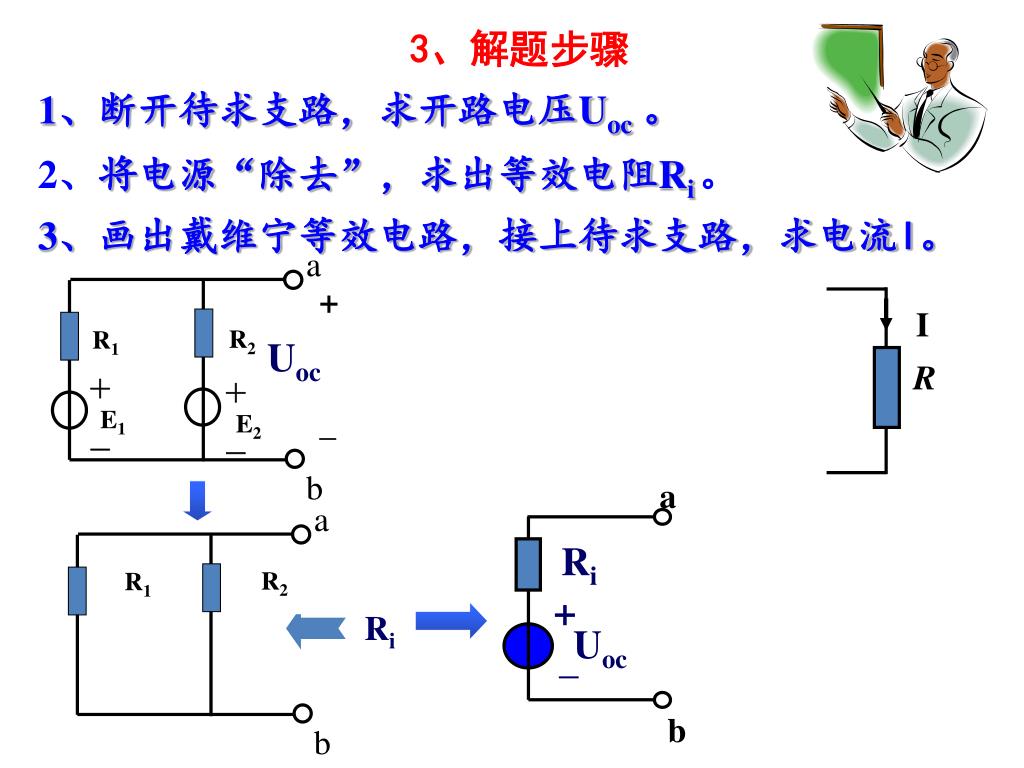

  14. a R1 R2 + _ I ＋ E1 － ＋ E2 － R Uoc b a a Ri + Ri Uoc _ b b 3、解题步骤 1、断开待求支路，求开路电压Uoc。 2、将电源“除去”，求出等效电阻Ri。 3、画出戴维宁等效电路，接上待求支路，求电流I。 R1 R2

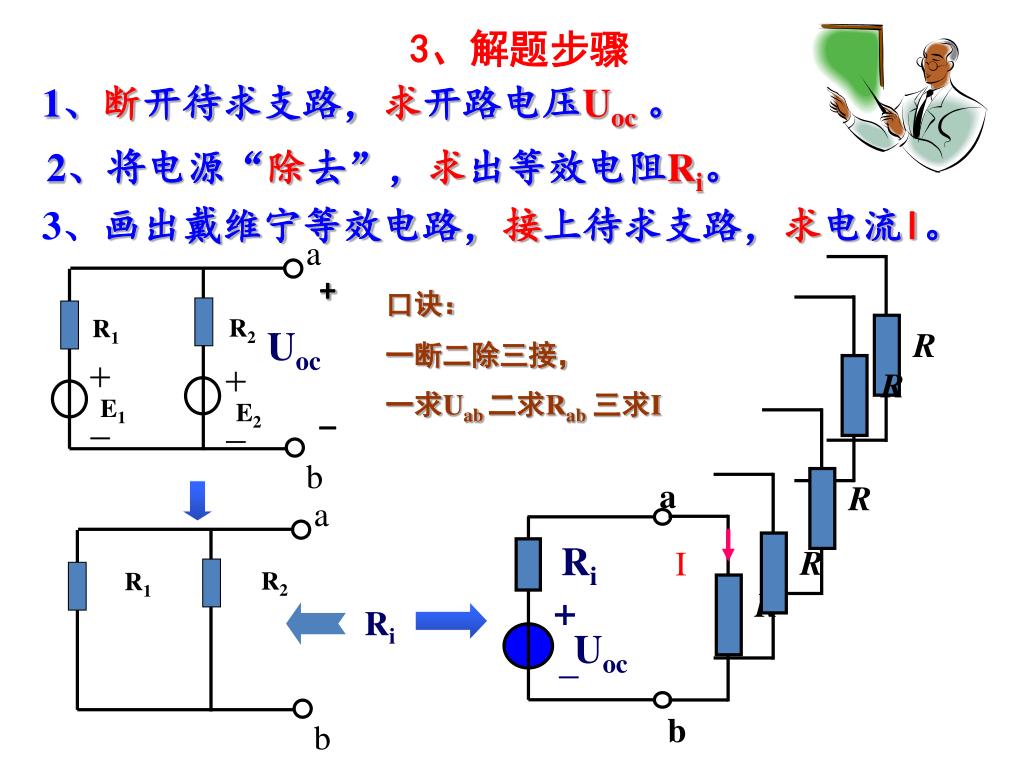

  15. a R1 R2 + _ ＋ E1 － ＋ E2 － Uoc R R R R a b a Ri + R Ri Uoc _ b b 3、解题步骤 1、断开待求支路，求开路电压Uoc。 2、将电源“除去”，求出等效电阻Ri。 3、画出戴维宁等效电路，接上待求支路，求电流I。 口诀： 一断二除三接， 一求Uab 二求Rab三求I I R1 R2

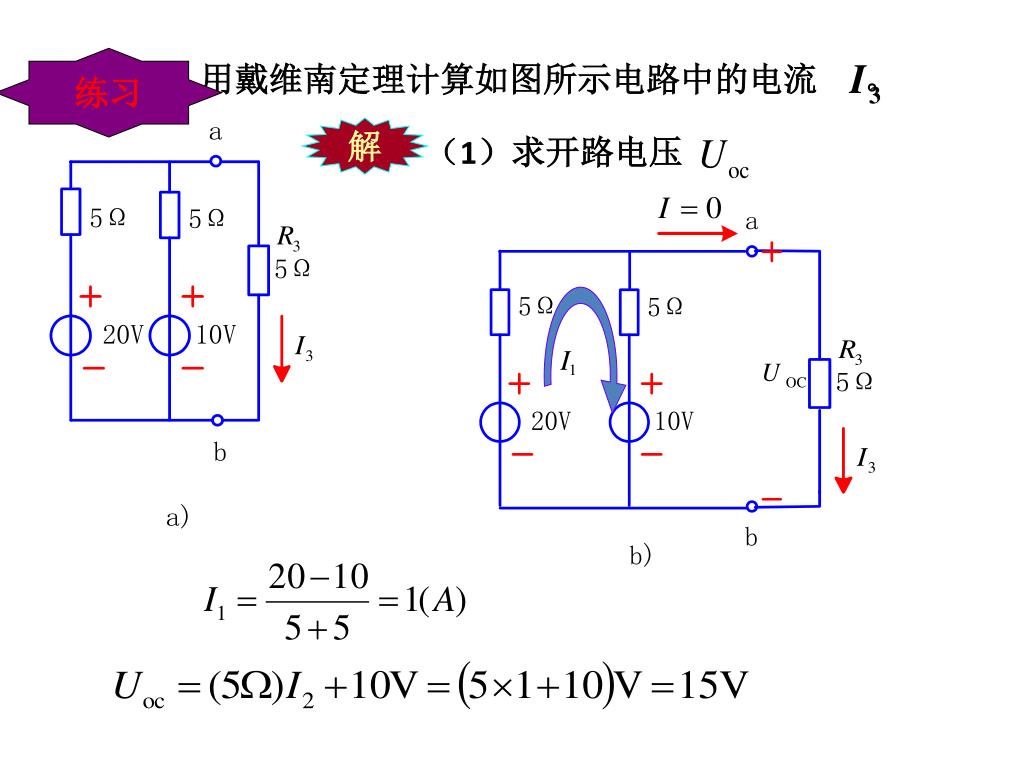

  16. （1）求开路电压 I 练习 用戴维南定理计算如图所示电路中的电流 。 解 1

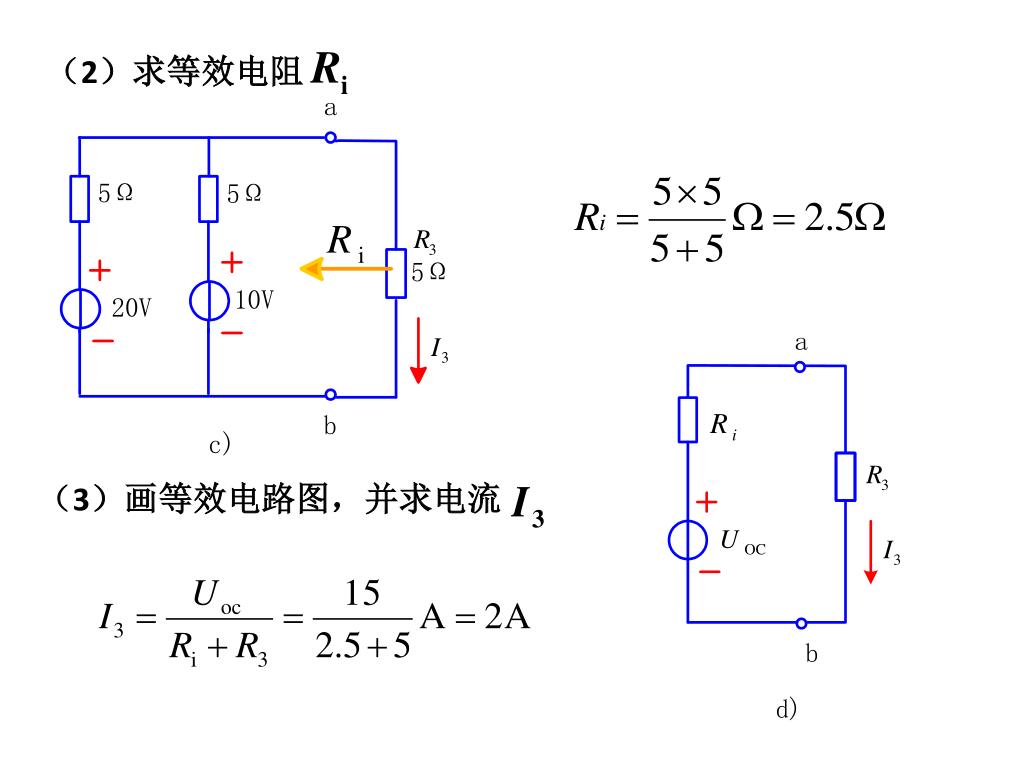

  17. （3）画等效电路图，并求电流 （2）求等效电阻

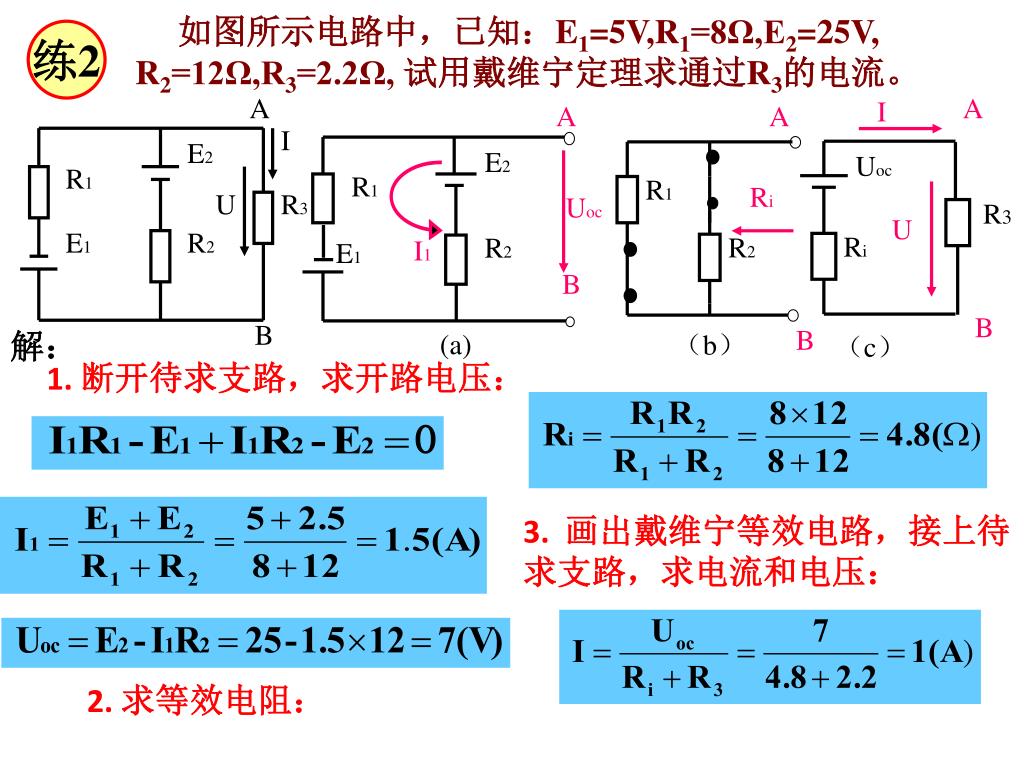

  18. A A A I A I E2 E2 Uoc R1 R1 R1 Ri U R3 R3 U R2 E1 R2 Ri R2 I1 E1 B B B （b） B (a) （c） Uoc 如图所示电路中，已知：E1=5V,R1=8Ω,E2=25V, R2=12Ω,R3=2.2Ω, 试用戴维宁定理求通过R3的电流。 练2 解： 1. 断开待求支路，求开路电压： 3. 画出戴维宁等效电路，接上待求支路，求电流和电压： 2. 求等效电阻：

  19. 答案在书中找 检验学习结果 给自己打分 你知道如何求开路电压和等效电阻吗？ 你知道二端网络的哪些基本概念? 你知道利用戴维宁等效电路解题的步骤吗？ 你知道戴维宁定理的内容吗？

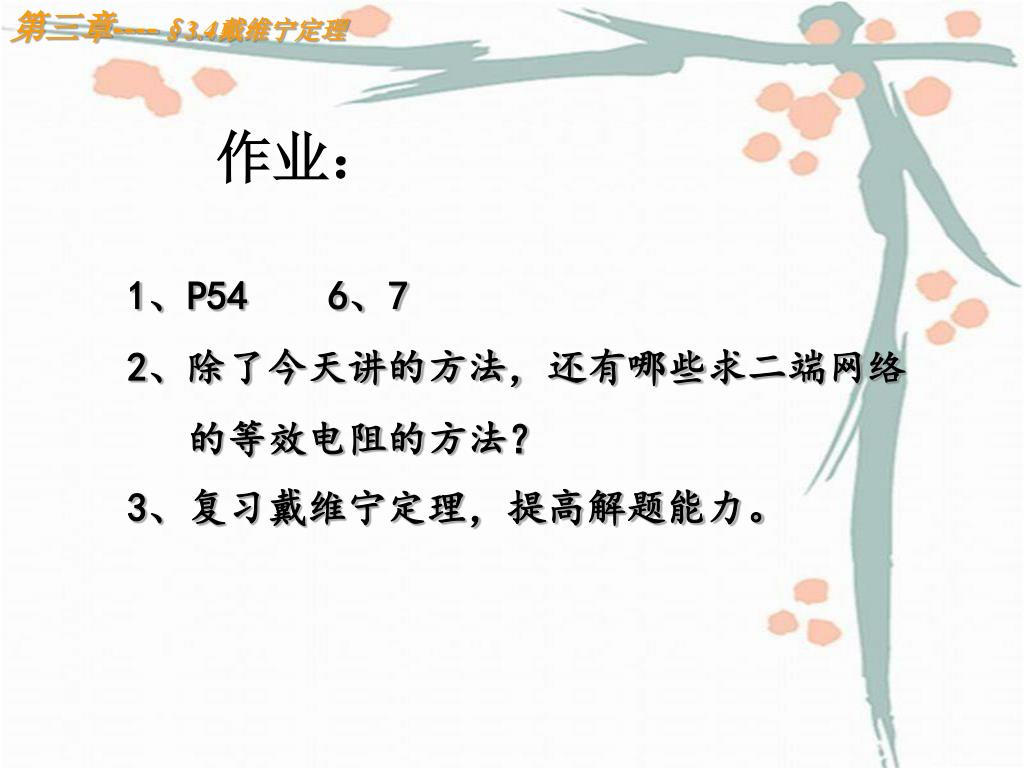

  20. 第三章----§3.4戴维宁定理 作业： 1、P54 6、7 2、除了今天讲的方法，还有哪些求二端网络 的等效电阻的方法？ 3、复习戴维宁定理，提高解题能力。

  21. 谢谢！
