  1. 한국 은행 부산본부 행사 신축공사 책임감리 완료 보고 2013. 07. (주)선엔지니어링종합건축사사무소

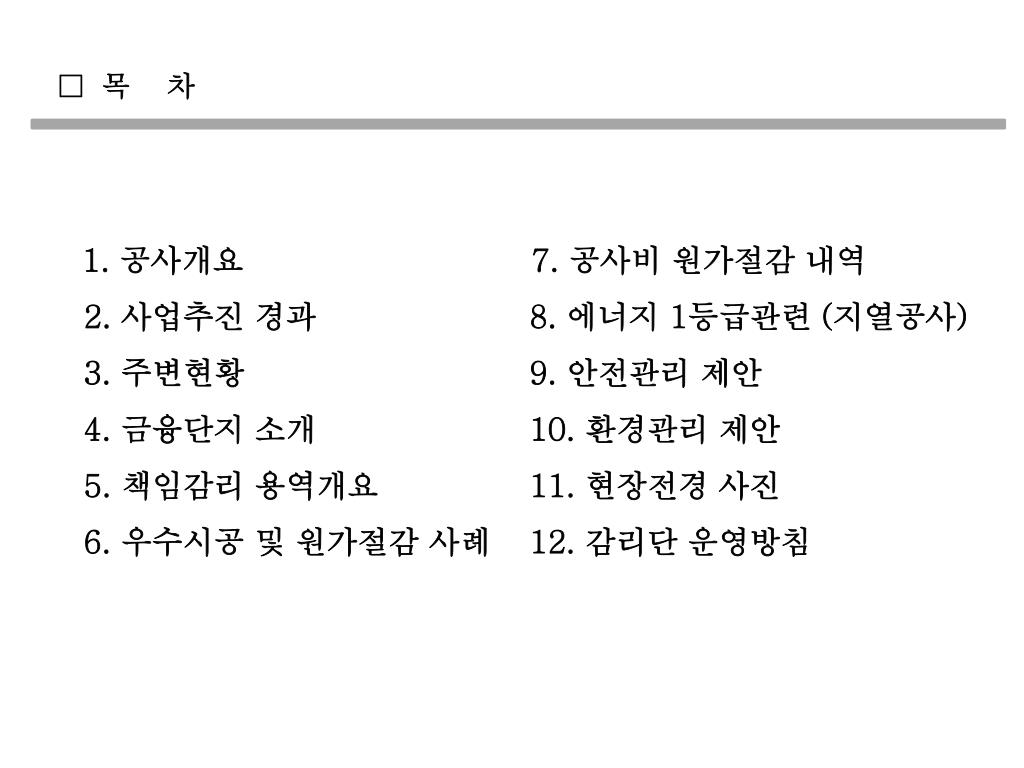

  2. □목 차 1. 공사개요 2. 사업추진 경과 3. 주변현황 4. 금융단지 소개 5. 책임감리 용역개요 6.우수시공 및 원가절감 사례 7. 공사비 원가절감 내역 8. 에너지 1등급관련 (지열공사) 9. 안전관리 제안 10. 환경관리 제안 11. 현장전경 사진 12. 감리단 운영방침

  3. 1. 공사개요

  4. 2. 사업추진경과 2010년 2011년 2012 년 2013년

  5. 3. 주변현황 W(서쪽) : 동천 E(동쪽) : 부산은행 S(남쪽) : 이마트 N(북쪽) : 기술보증

  6. 4. 금융단지 소개

  7. 5.책임감리 용역개요(1) □감리개요

  8. 책 임 감 리 원 수석감리사 성 혁 기 5.책임감리 용역개요(2) □감리원 조직 및 운영체계

  9. 5. 책임감리용역개요(3) □감리단 배치 계획표 2013년 2011년 2010년 2012년

  10. 5. 책임감리용역개요(4) □감리단 기술지원

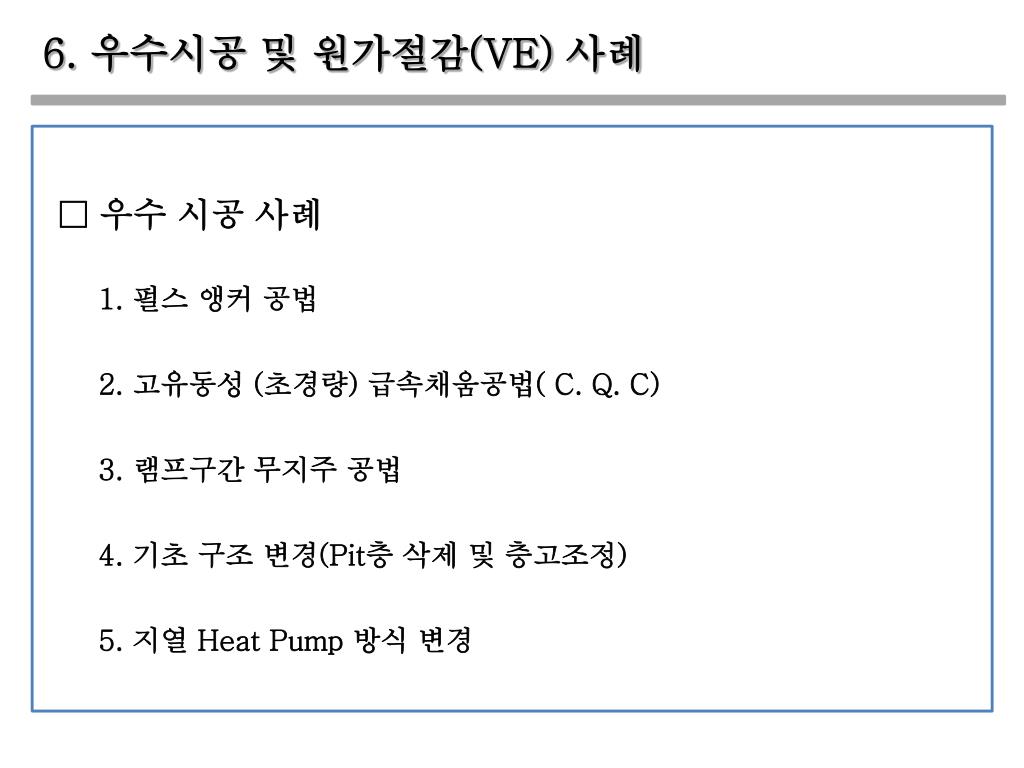

  11. 6. 우수시공 및 원가절감(VE) 사례 □우수 시공 사례 1. 펄스 앵커 공법 2. 고유동성 (초경량) 급속채움공법( C. Q. C) 3. 램프구간 무지주 공법 4. 기초 구조 변경(Pit층 삭제 및 층고조정) 5. 지열 Heat Pump 방식 변경

  12. 1). 펄스 앵커 공법

  13. 2)고유동성(초경량) 급속채움공법 (CQC : Construction by Quick hardening fill using Co-products)

  14. 3). 램프 구간 무지주 공법 가. 공법비교(스트러트vs무지주 공법)

  15. 3). 램프 구간 무지주 공법 나. 공법의 효과

  16. 4).기초구조변경 □ PIT층 삭제 및 층고 조정

  17. 5). 지열 Heat Pump 방식 변경

  18. 7. 공사비 원가절감 내역(1): 건축

  19. 7. 공사비 원가절감 내역(2): 토목

  20. 7. 공사비 원가절감 내역(3): 조경

  21. 7. 공사비 원가절감 내역(4): 기계

  22. 8. 에너지 1등급 관련(지열공사) 정부는 에너지 수급 정책 개선을 위하여 「대체에너지 개발, 이용·보급 촉진법」시행 국가기관, 지방자치단체, 정부투자기관, 그 밖에 대통령령이 정하는 자가 2012년 4월 13일 이후 신축하는연면적 1,000㎡이상의 건축물에 대해 예상에너지 사용량 10% 이상을대체에너지 설비공사에의무 할당. 지열 태양열 태양광 연료전지 폐기물 수소 해양 바이오 조수력 석탄액화 가스 풍력

  23. 9. 안전관리 제안 ■외부 비계 관리 (안전시설 , 작업발판) ■ 구간 : 1F ~ 옥탑층 ■ 내용 : ① 발판 폭 (65~80cm)확보로 안전공간 및 근로자 안전통로 확보 ② 외부 비계 수직망, 낙하물방지망 설치 ③ 외부 비계 전도방지용 벽이음브라켓 설치 및 낙하물 방지 쪽망 설치 ④ 자재 적재량 준수로 붕괴 재해 예방 외부비계 수직망, 낙하물 방지망설치 비계가새밑둥잡이 설치 (변형 및 침하 방지) 현장 적용 너비: 80cm 너비: 65cm 너비: 40cm 일반 : 40cm 발판 적용 현장 내.외부 : 40cm발판 *2개 E.MART외부 : 40cm +25cm (협소한 부지 구간 적용)

  24. 10. 환경 관리 제안 ▣ 환경 관리 활동 비산먼지 및 환경 관리 비산 먼지 발생 차단,정문 구간 수시 고압 살수 현장외부 청소활동(주1회) 현장 내부 방역 활동 소음.진동/수질 관리 방음용 에어벽 설치 주기적인 진동 측정 (E-마트 구간) 주기적인 소음 측정 (이마트,대원아파트) 정화조 통을 사용하여 현장 배출수 수질관리

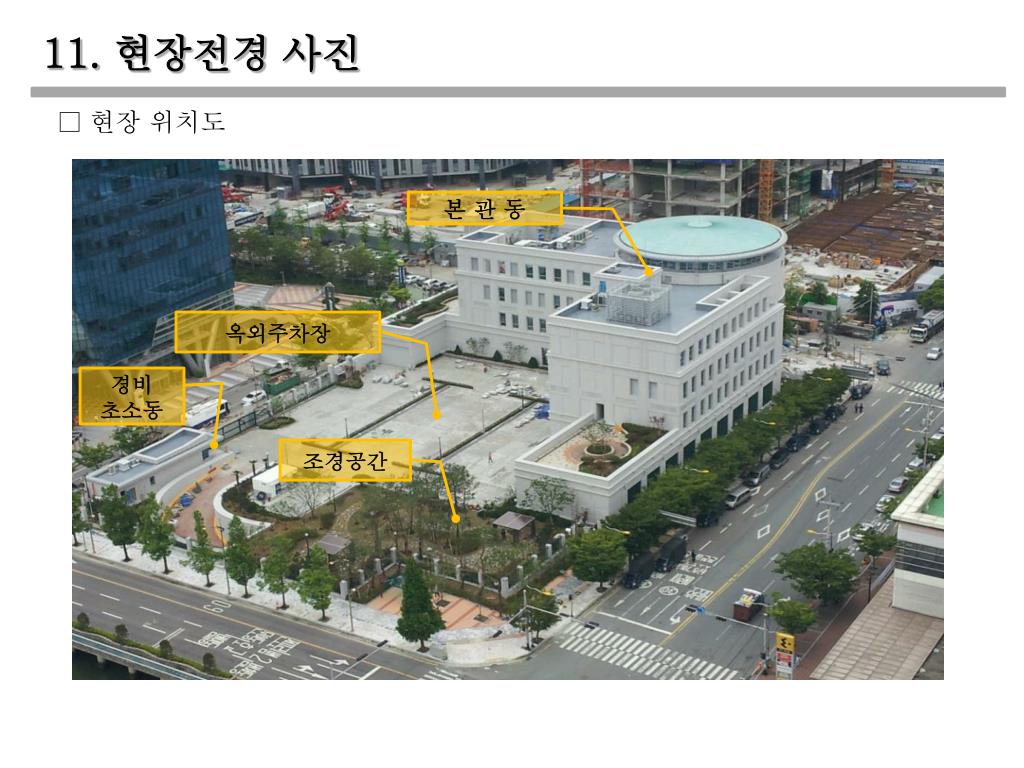

  25. 11. 현장전경 사진 □현장 위치도 본 관 동 옥외주차장 경비 초소동 조경공간

  26. 11. 전경사진(1)

  27. 11. 전경사진(2) 4층 조경부분 1층 옥외 주차장

  28. 11. 전경사진(3) 내부 로비 전경(정선대리석) 누드 E.L 및 로비천정

  29. 11. 전경사진(4) 1층 강당 무대부분 2층 대회의실

  30. 11. 전경사진(5) 4층 체력 단련실 4층 식당

  31. 12. 감리단 운영 방침(1) □현장 중점관리 선정 RC조(매스콘크리트) 가시설(흙막이공사) 건축물의 붕괴 등 의 주원인이 철근콘크리트 시공관리 부실이었고, 당 현장 기초부는 매스콘크리트로 내·외부 온도차로 인한 균열 발생의 원인이 되므로 철저한 품질관리가 요구되는 공정임 좁은 대지에서의 대규모 지하굴착 으로 토압의 급증대, 지하수위 저하 , 진동 등으로 인해 주변지반의 침하 가 발생하여 인접 건물 균열 등 안전사고 우려. 중점품질관리 방수공사 석공사(외부) • 방수공사의 성공적인 수행을 • 위해서는 재료, 도면, 시방에 따라 • 품질에 하자가 없는 시공으로 건물 • 을 장기적 으로 보호 해야 하는 • 공정임. 석공사중 외부 건식 붙임은 처짐, 균열 및 박리 등의 하자가 많고 박리시 안전사고 우려.

  32. 12. 감리단 운영 방침(2) □감리단 현장 운영방안 누구나 인정하는 품질 관리 사전예측 하는 원가 관리 현장 중점 방침 생명과 재산을 귀히 여기는 안전관리 원가,품질,안전을 확보하는 공정관리
