타워 크레인의 설치 및 해체

1. 타워 크레인의 설치 및 해체 발표일자 : 2008년 5월 29일 (목) 사직공파(司直公派) 27세손 은진송씨(恩津宋氏) 2400813 송광철(宋光哲)부정공파(副正公派) 24대손 봉화정씨(奉化鄭氏) 2600959 정유경(鄭有慶)

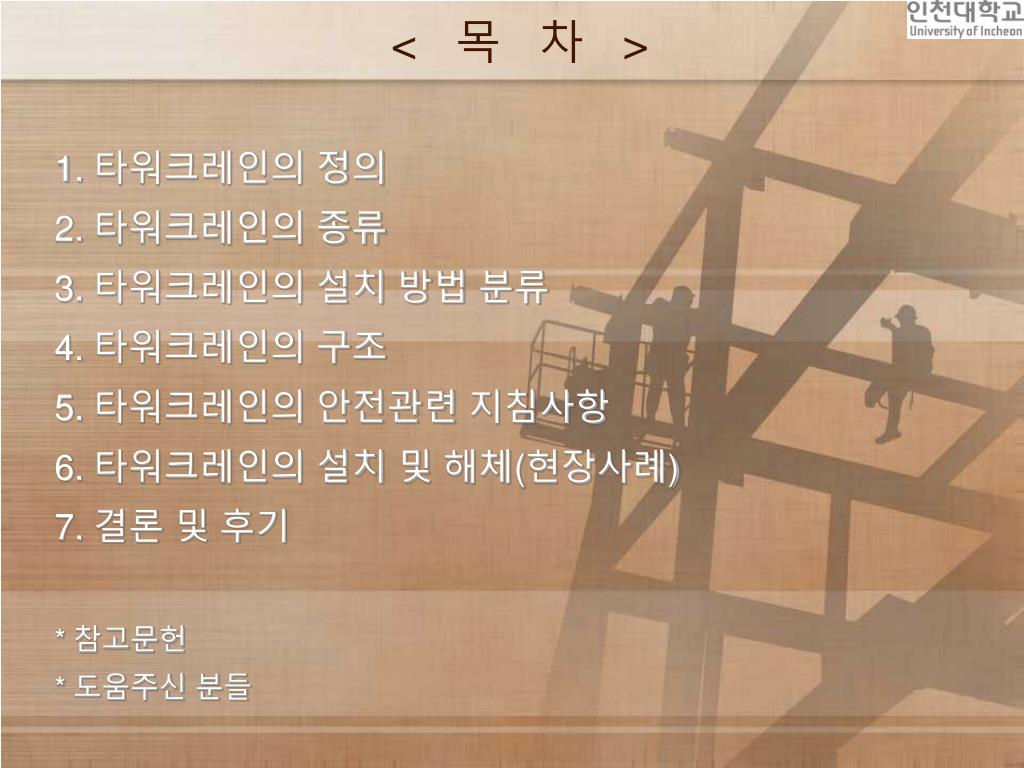

2. < 목 차 > • 타워크레인의 정의 • 타워크레인의 종류 • 타워크레인의 설치 방법 분류 • 타워크레인의 구조 • 타워크레인의 안전관련 지침사항 • 타워크레인의 설치 및 해체(현장사례) • 결론 및 후기 • * 참고문헌 • * 도움주신 분들

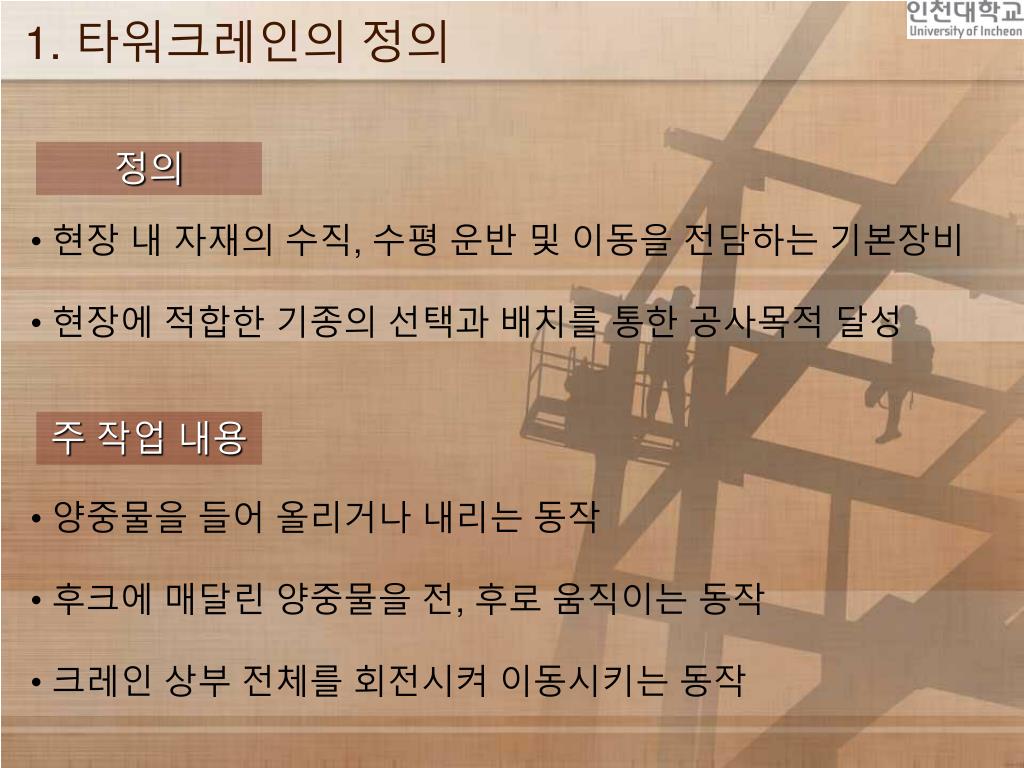

3. 1. 타워크레인의 정의 정의 • 현장 내 자재의 수직, 수평 운반 및 이동을 전담하는 기본장비 • 현장에 적합한 기종의 선택과 배치를 통한 공사목적 달성 주 작업 내용 • 양중물을 들어 올리거나 내리는 동작 • 후크에 매달린 양중물을 전, 후로 움직이는 동작 • 크레인 상부 전체를 회전시켜 이동시키는 동작

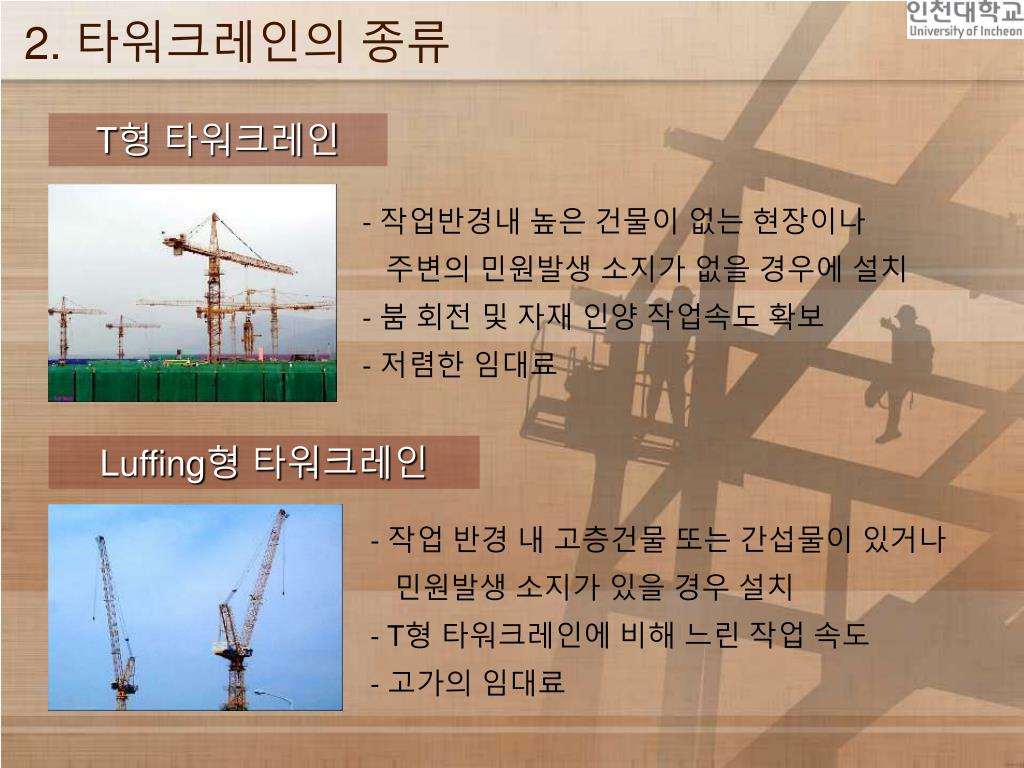

4. 2. 타워크레인의 종류 T형 타워크레인 • 작업반경내 높은 건물이 없는 현장이나 • 주변의 민원발생 소지가 없을 경우에 설치 • - 붐 회전 및 자재 인양 작업속도 확보 • - 저렴한 임대료 Luffing형 타워크레인 - 작업 반경 내 고층건물 또는 간섭물이 있거나 민원발생 소지가 있을 경우 설치 - T형 타워크레인에 비해 느린 작업 속도 - 고가의 임대료

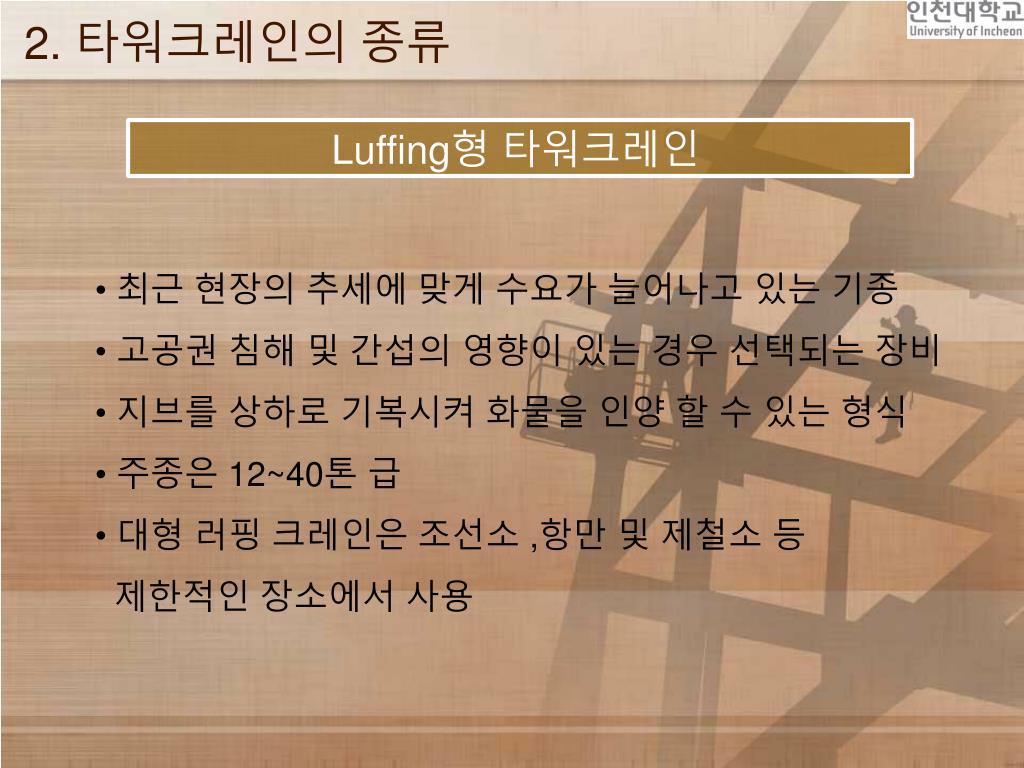

5. 2. 타워크레인의 종류 Luffing형 타워크레인 • 최근 현장의 추세에 맞게 수요가 늘어나고 있는 기종 • 고공권 침해 및 간섭의 영향이 있는 경우 선택되는 장비 • 지브를 상하로 기복시켜 화물을 인양 할 수 있는 형식 • 주종은 12~40톤 급 • 대형 러핑 크레인은 조선소 ,항만 및 제철소 등 • 제한적인 장소에서 사용

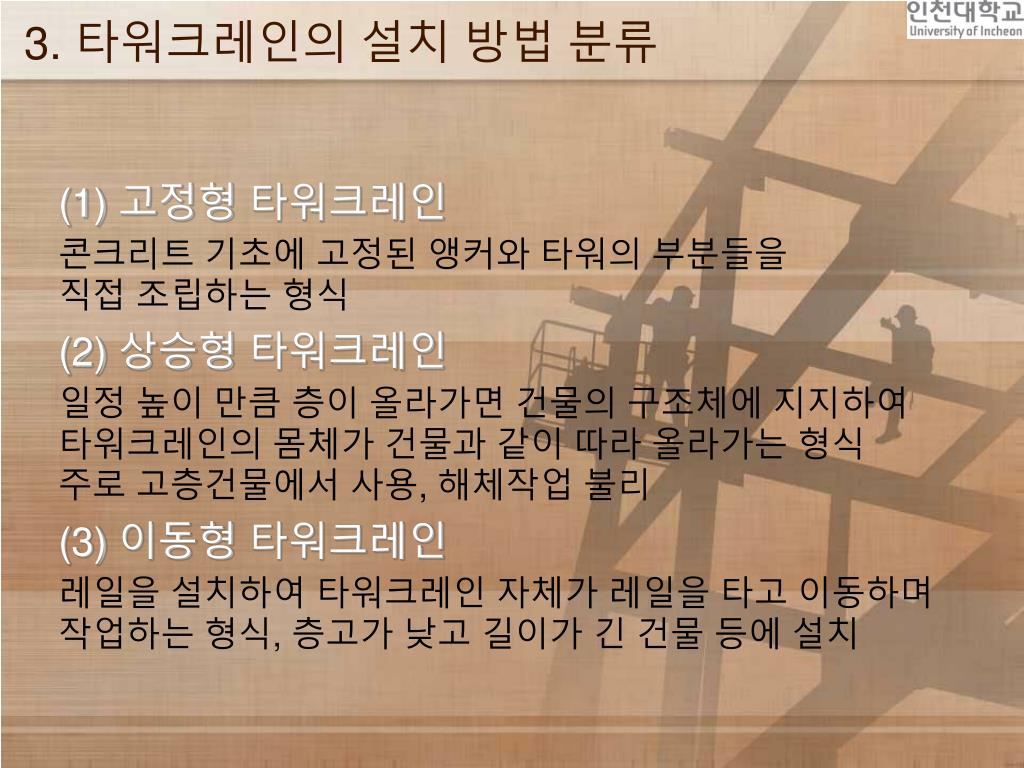

6. 3. 타워크레인의 설치 방법 분류 (1) 고정형 타워크레인 콘크리트 기초에 고정된 앵커와 타워의 부분들을 직접 조립하는 형식 (2) 상승형 타워크레인 일정 높이 만큼 층이 올라가면 건물의 구조체에 지지하여 타워크레인의 몸체가 건물과 같이 따라 올라가는 형식 주로 고층건물에서 사용, 해체작업 불리 (3) 이동형 타워크레인 레일을 설치하여 타워크레인 자체가 레일을 타고 이동하며 작업하는 형식, 층고가 낮고 길이가 긴 건물 등에 설치

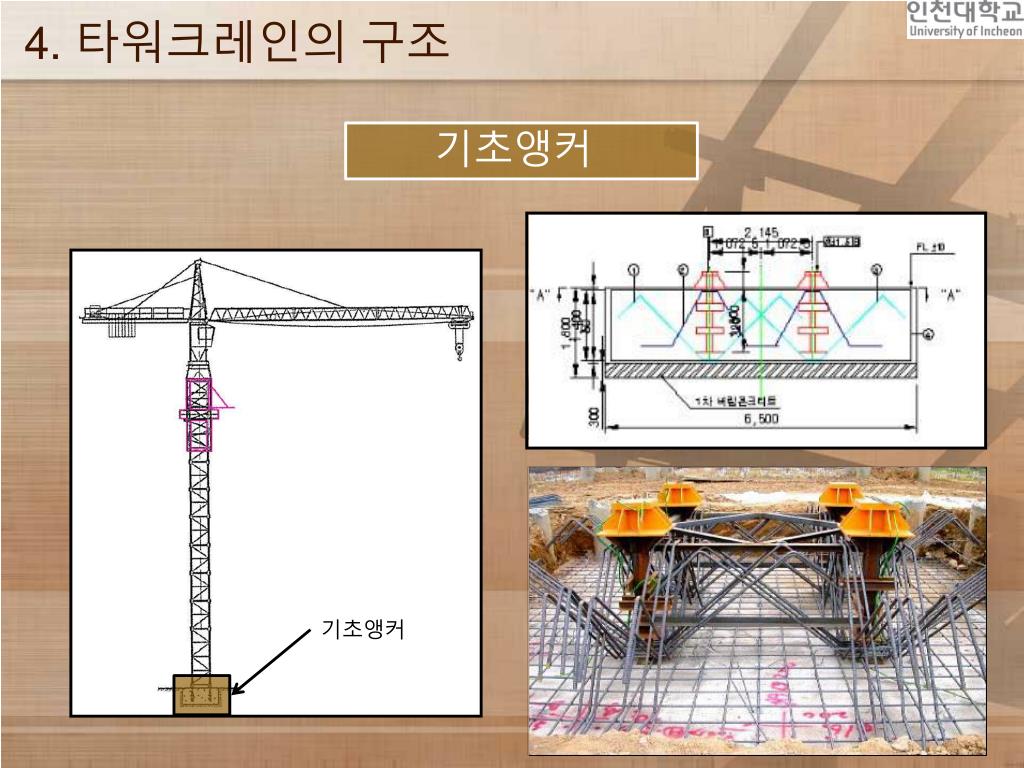

7. 4. 타워크레인의 구조 기초앵커 기초앵커

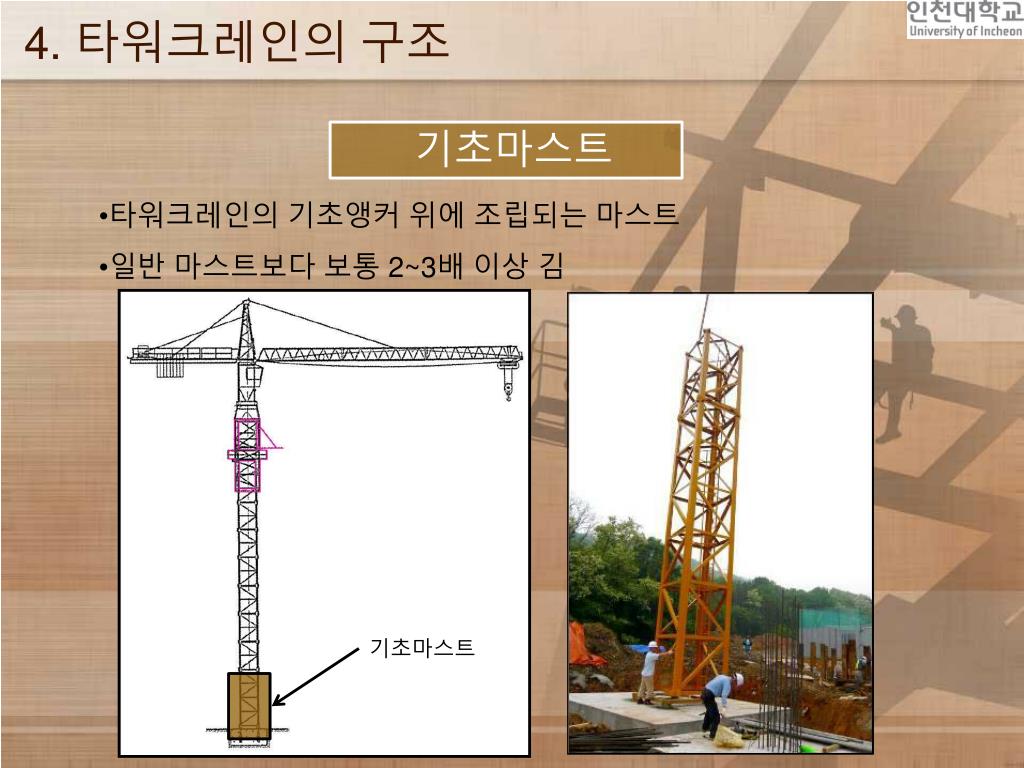

8. 4. 타워크레인의 구조 기초마스트 • 타워크레인의 기초앵커 위에 조립되는마스트 • 일반 마스트보다 보통 2~3배 이상 김 기초마스트

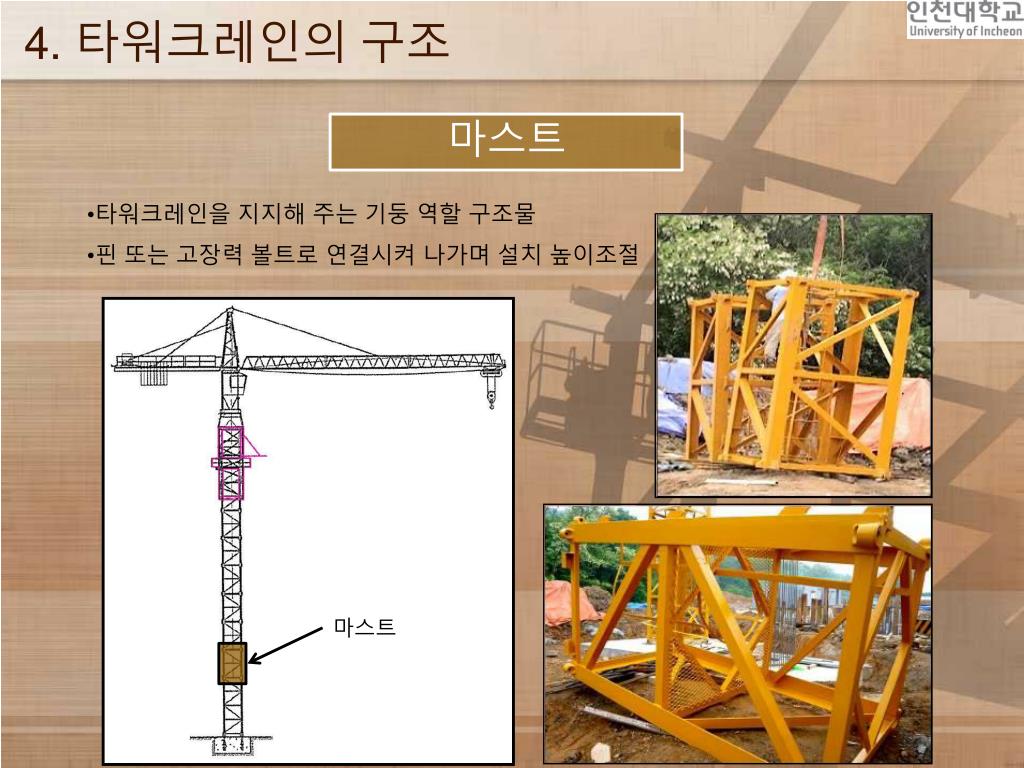

9. 4. 타워크레인의 구조 마스트 • 타워크레인을 지지해 주는 기둥 역할 구조물 • 핀 또는 고장력 볼트로 연결시켜 나가며 설치 높이조절 마스트

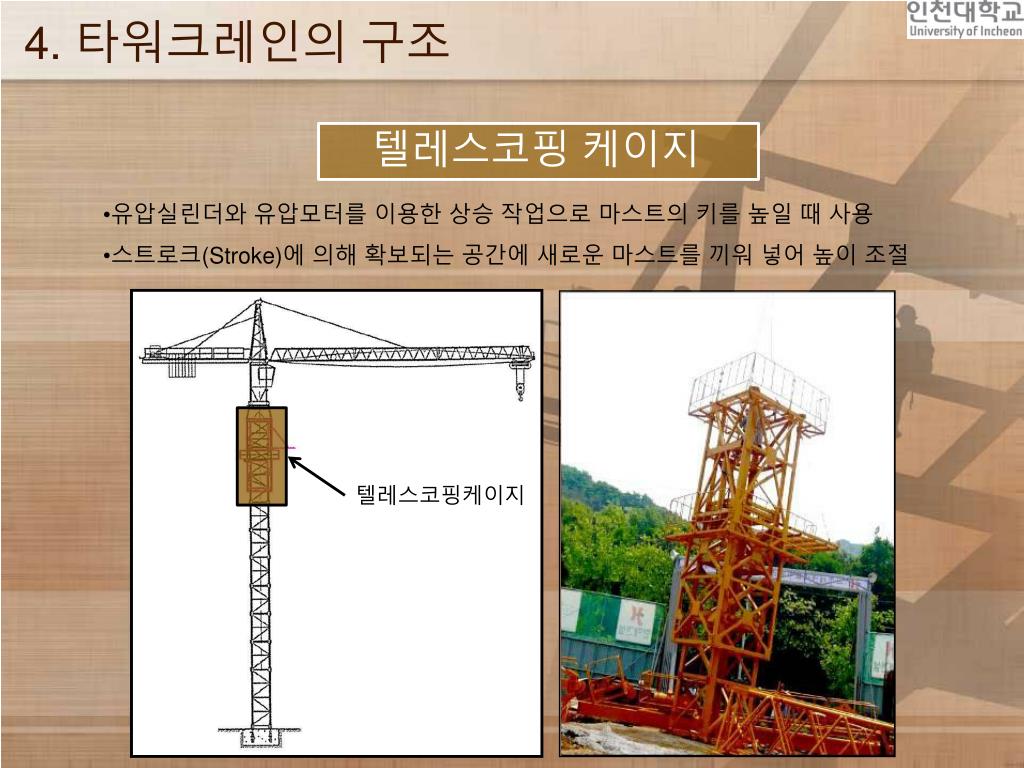

10. 4. 타워크레인의 구조 텔레스코핑 케이지 • 유압실린더와 유압모터를 이용한 상승 작업으로마스트의 키를 높일 때 사용 • 스트로크(Stroke)에 의해 확보되는 공간에새로운 마스트를 끼워 넣어 높이 조절 텔레스코핑케이지

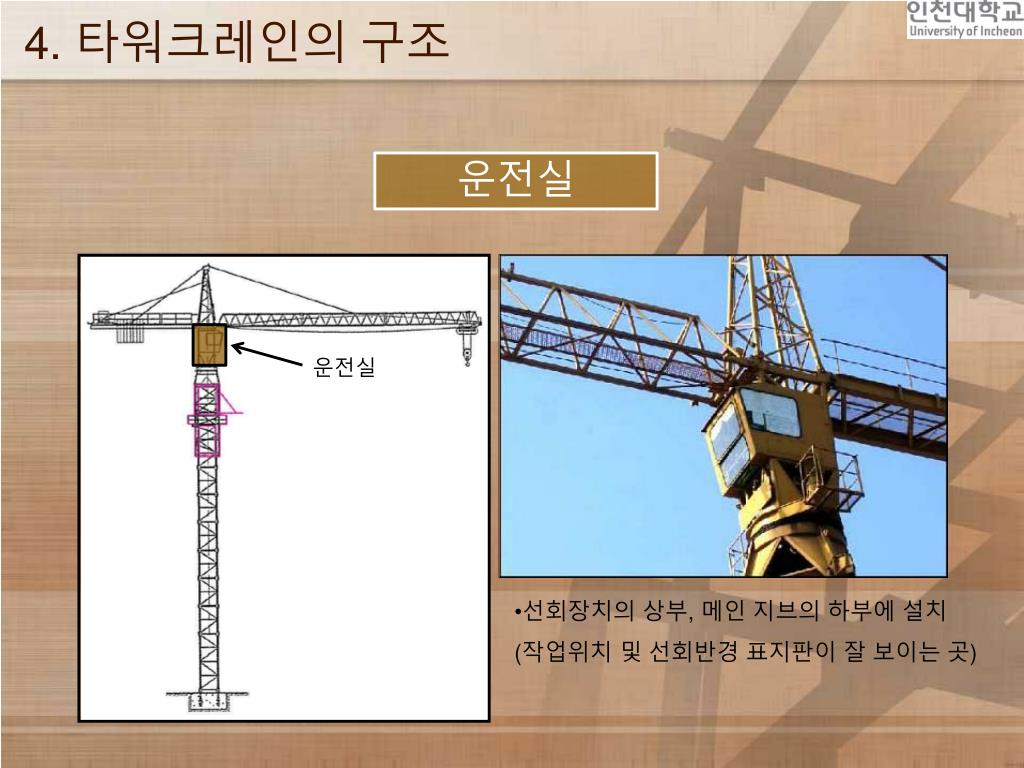

11. 4. 타워크레인의 구조 운전실 운전실 • 선회장치의 상부, 메인 지브의 하부에 설치 (작업위치 및 선회반경 표지판이 잘 보이는 곳)

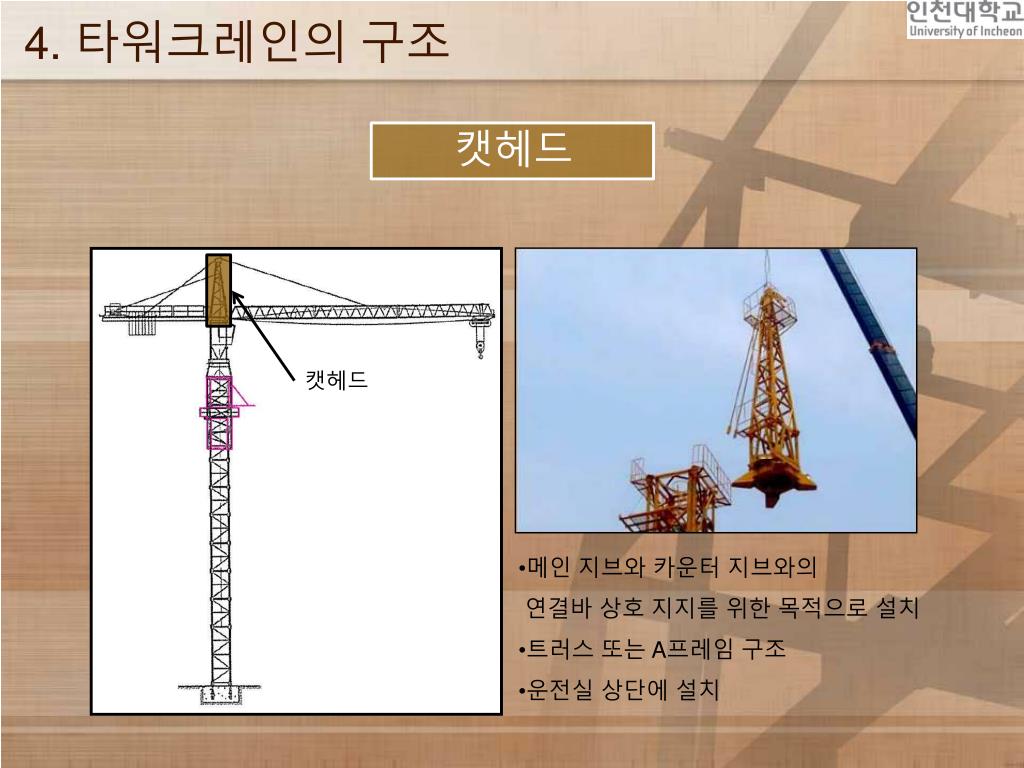

12. 4. 타워크레인의 구조 캣헤드 캣헤드 • 메인 지브와 카운터 지브와의 연결바 상호 지지를 위한 목적으로 설치 • 트러스 또는 A프레임 구조 • 운전실 상단에 설치

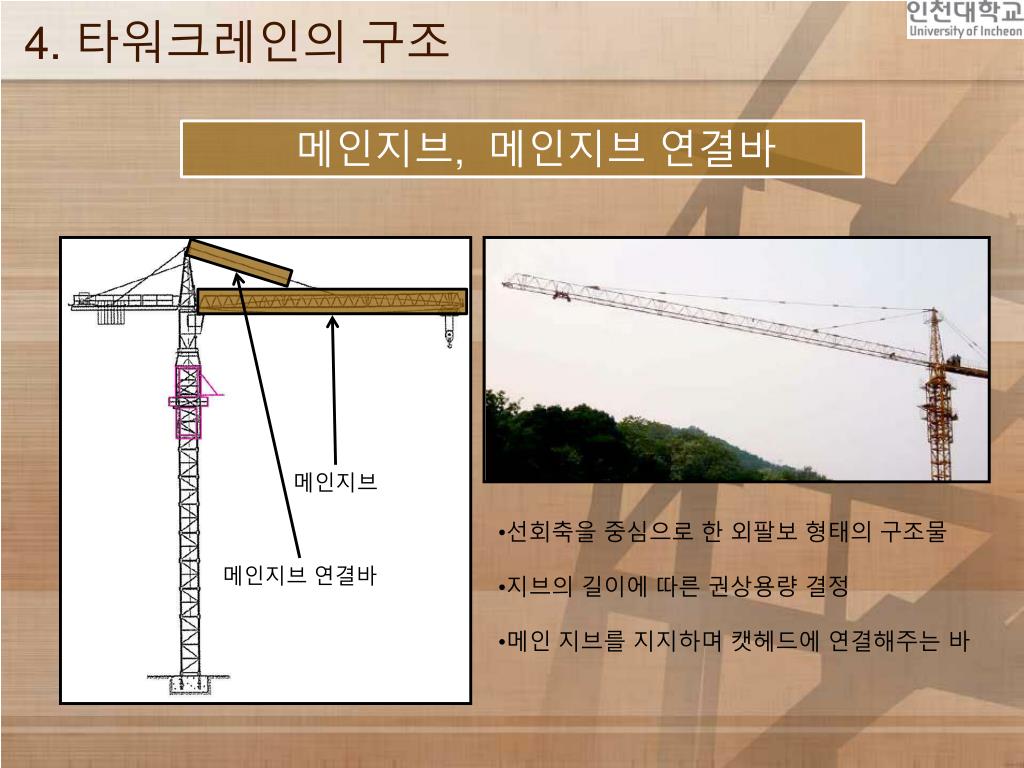

13. 4. 타워크레인의 구조 메인지브,메인지브 연결바 메인지브 • 선회축을 중심으로 한 외팔보 형태의 구조물 • 지브의 길이에 따른 권상용량 결정 • 메인 지브를 지지하며 캣헤드에 연결해주는 바 메인지브 연결바

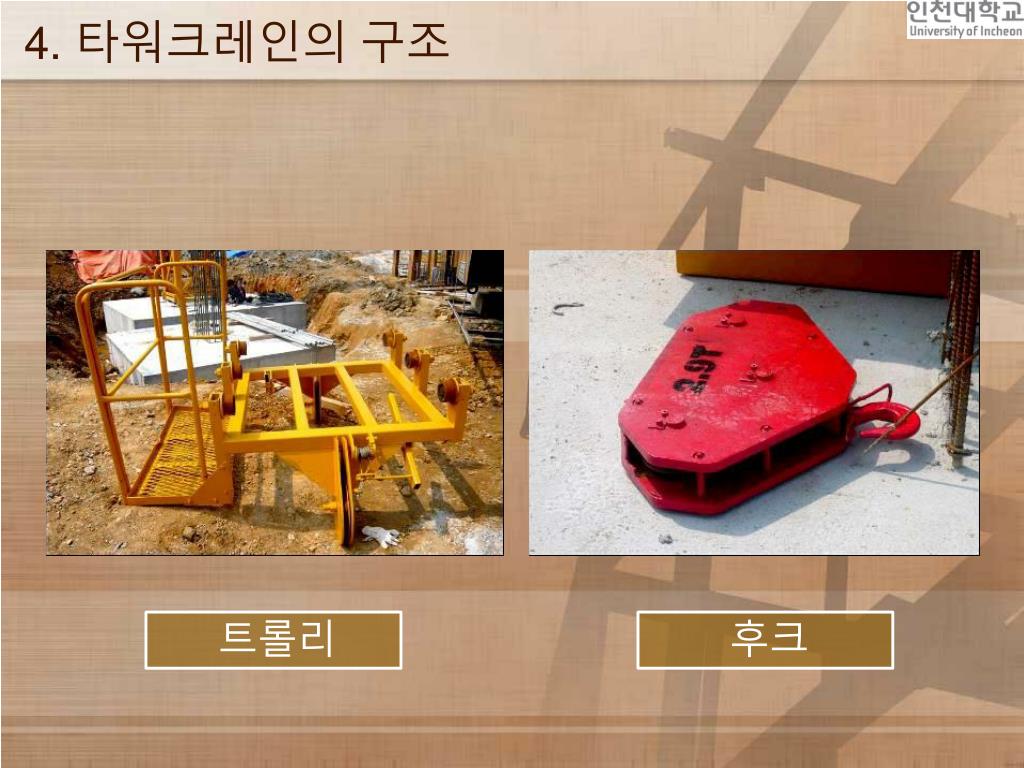

14. 트롤리 후크 4. 타워크레인의 구조

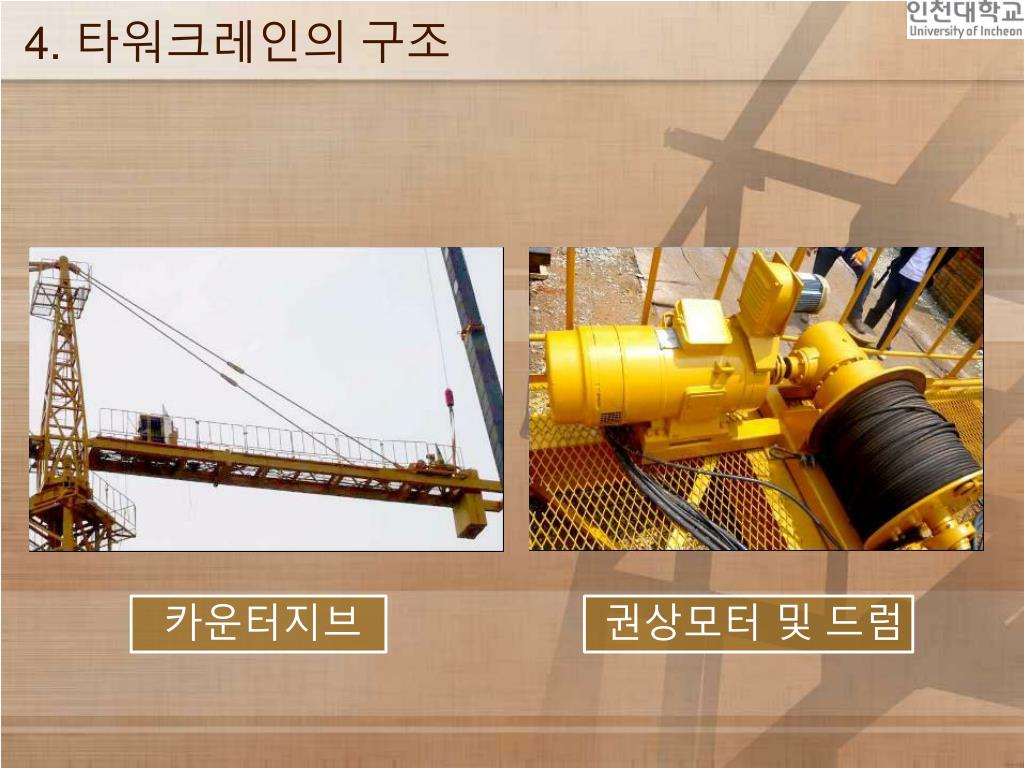

15. 카운터지브 권상모터 및 드럼 4. 타워크레인의 구조

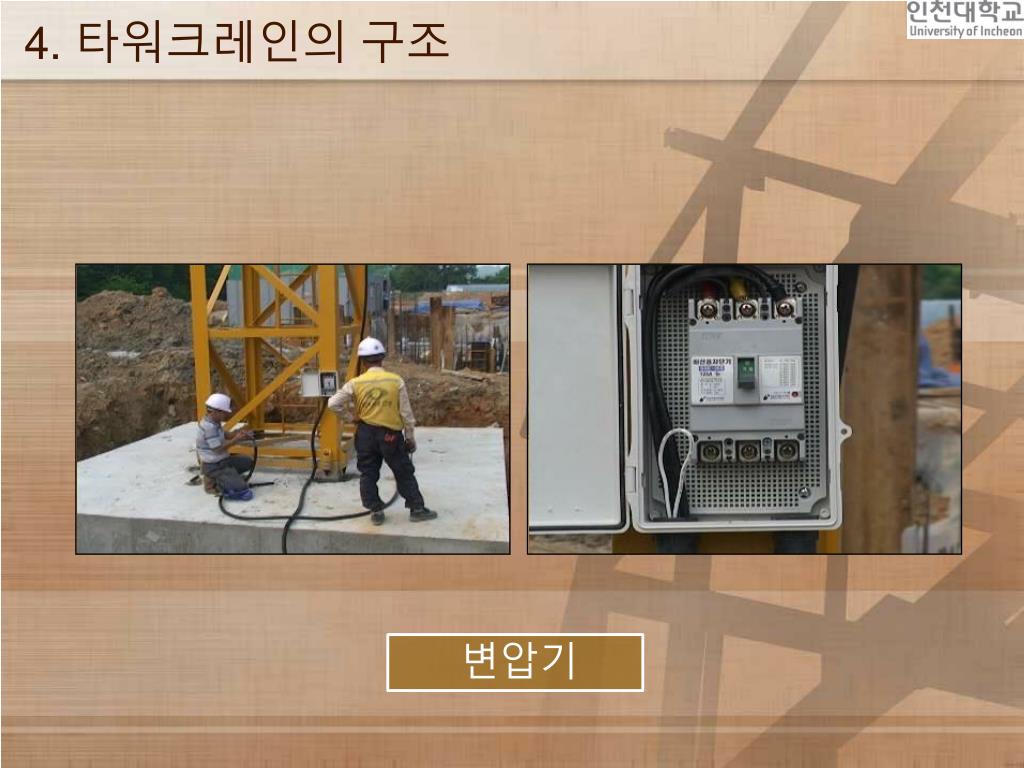

16. 변압기 4. 타워크레인의 구조

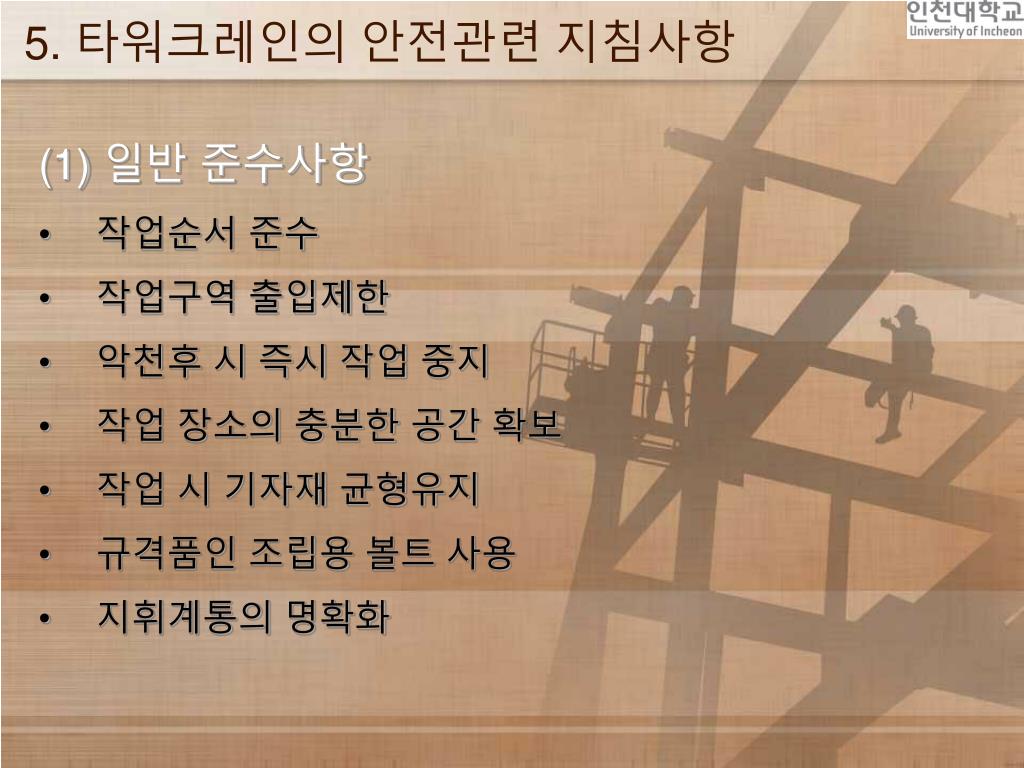

17. 5. 타워크레인의 안전관련 지침사항 • (1) 일반 준수사항 • 작업순서 준수 • 작업구역 출입제한 • 악천후 시 즉시 작업 중지 • 작업 장소의 충분한 공간 확보 • 작업 시 기자재 균형유지 • 규격품인 조립용 볼트 사용 • 지휘계통의 명확화

18. 5. 타워크레인의 안전관련 지침사항 • (2) 추락 재해 예방 관련 준수사항 • 추락재해 방지를 위한 작업대, 안전난간, 안전망 등 설치 • 안전대 등 개인 보호구 착용 • 작업당일 작업자의 건강상태 확인

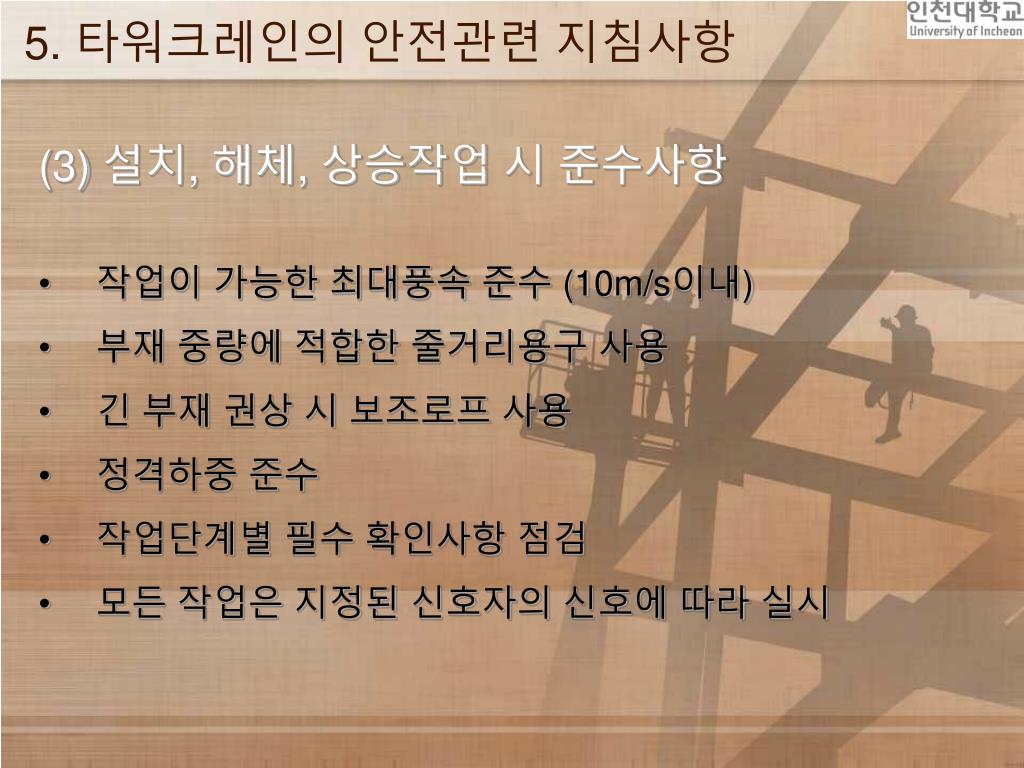

19. 5. 타워크레인의 안전관련 지침사항 • (3) 설치, 해체, 상승작업 시 준수사항 • 작업이 가능한 최대풍속 준수 (10m/s이내) • 부재 중량에 적합한 줄거리용구 사용 • 긴 부재 권상 시 보조로프 사용 • 정격하중 준수 • 작업단계별 필수 확인사항 점검 • 모든 작업은 지정된 신호자의 신호에 따라 실시

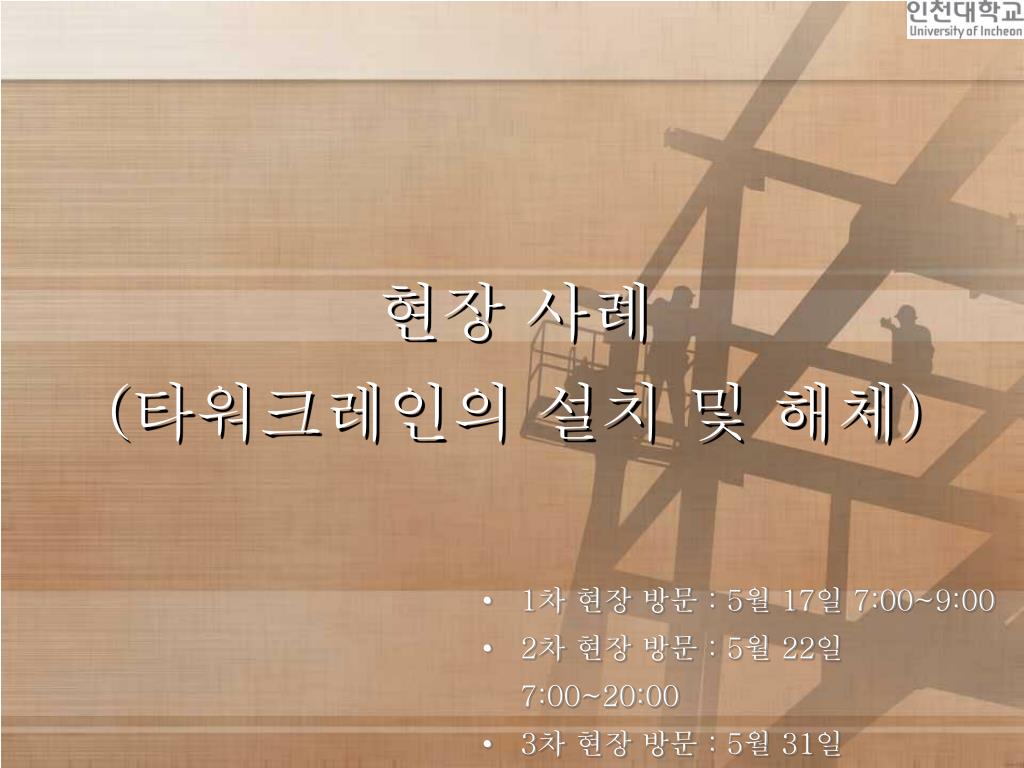

20. 현장 사례(타워크레인의 설치 및 해체) • 1차 현장 방문 : 5월 17일 7:00~9:00 • 2차 현장 방문 : 5월 22일 7:00~20:00 • 3차 현장 방문 : 5월 31일 8:00~12:00

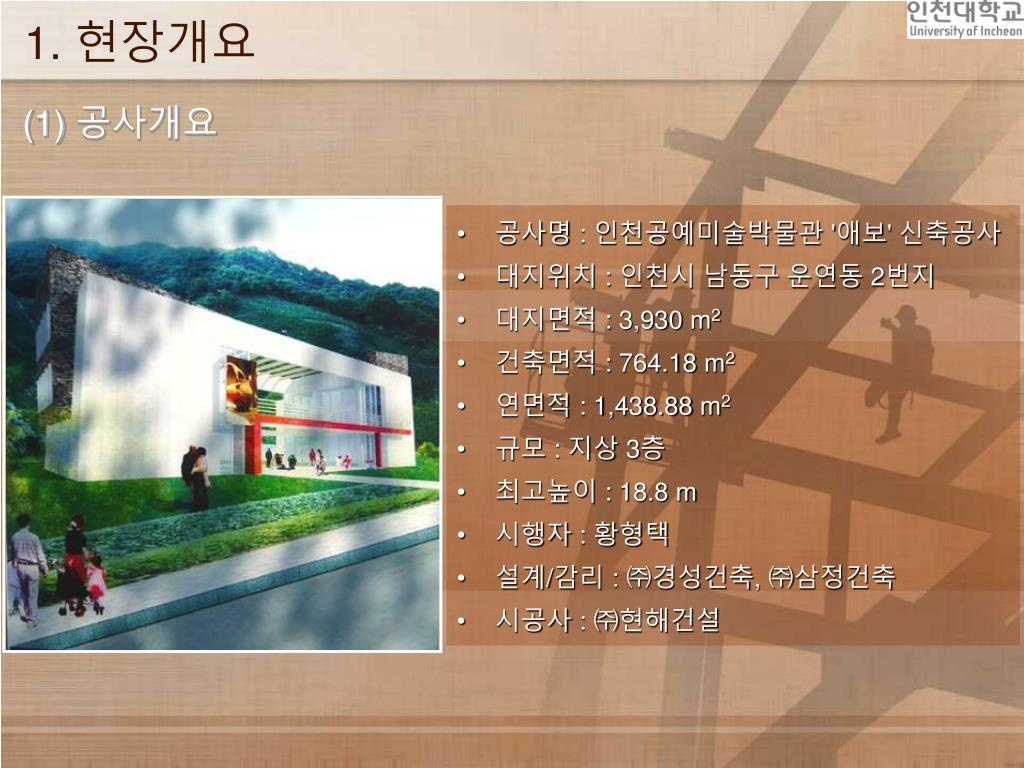

21. 1. 현장개요 (1) 공사개요 • 공사명 : 인천공예미술박물관 '애보' 신축공사 • 대지위치 : 인천시 남동구 운연동 2번지 • 대지면적 : 3,930 m2 • 건축면적 : 764.18 m2 • 연면적 : 1,438.88 m2 • 규모 : 지상 3층 • 최고높이 : 18.8 m • 시행자 : 황형택 • 설계/감리 : ㈜경성건축, ㈜삼정건축 • 시공사 : ㈜현해건설

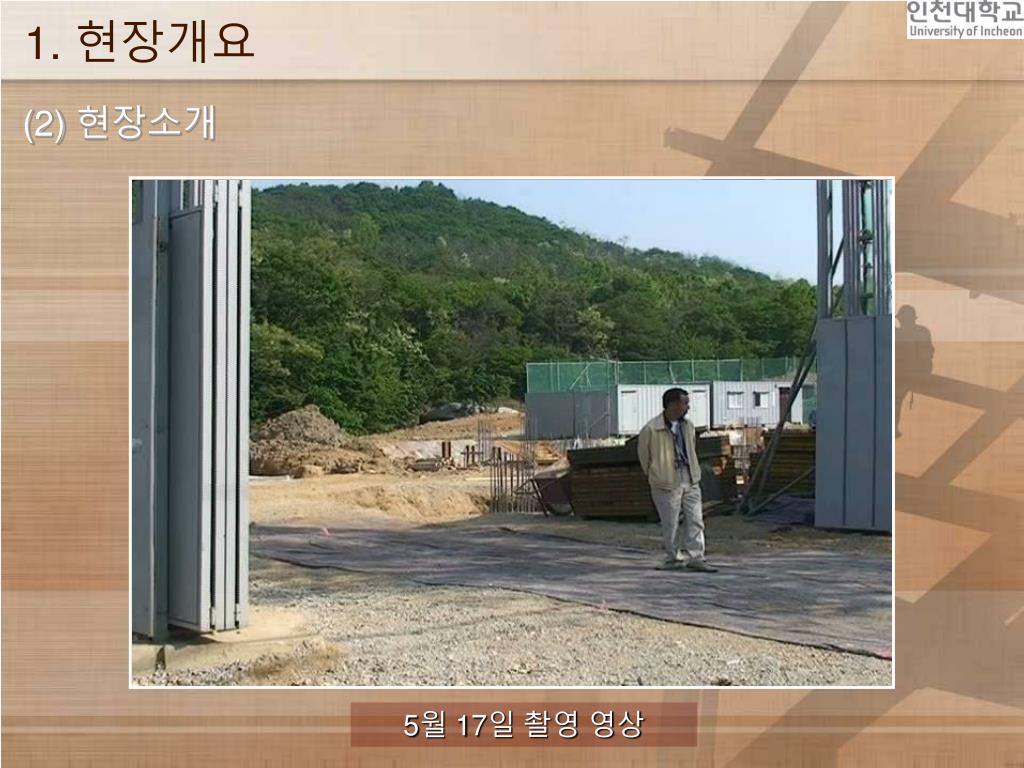

22. 1. 현장개요 (2) 현장소개 5월 17일 촬영 영상

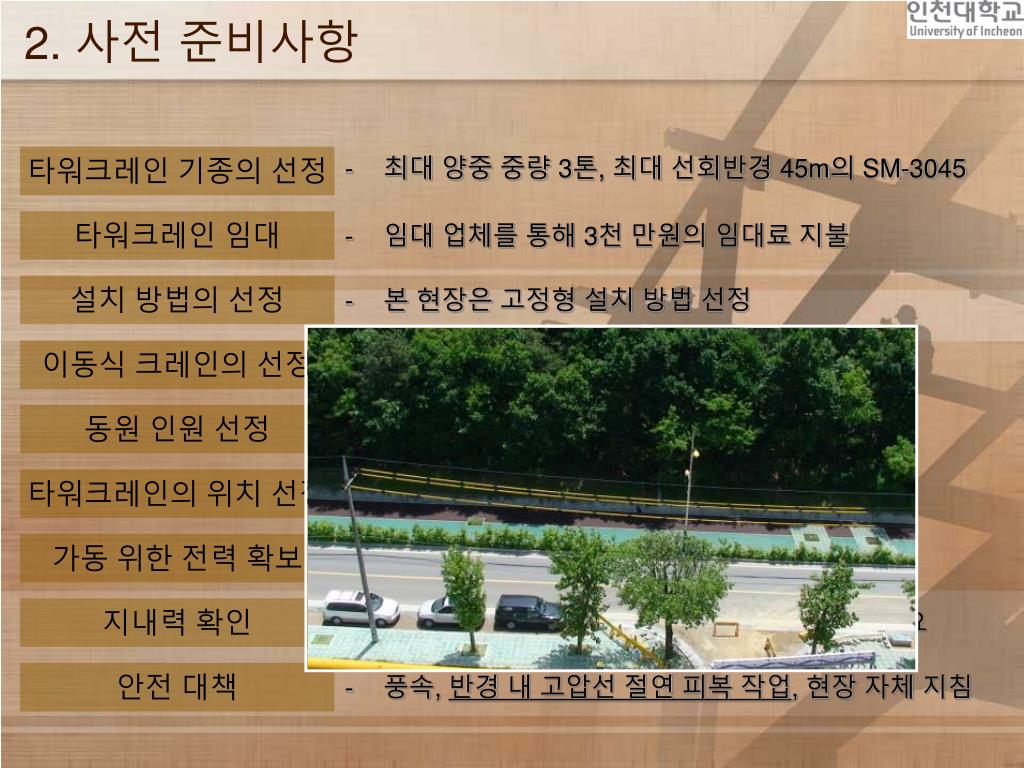

23. 2. 사전 준비사항 • 최대 양중 중량 3톤, 최대 선회반경 45m의 SM-3045 타워크레인 기종의 선정 • 임대 업체를 통해 3천 만원의 임대료 지불 타워크레인 임대 • 본 현장은 고정형 설치 방법 선정 설치 방법의 선정 • 3가지 우선 고려사항 반영하여 선정 이동식 크레인의 선정 • 총 5명의 작업인원 선정 동원 인원 선정 • 해체와 작업의 효율성을 고려하여 위치 선정 타워크레인의 위치 선정 • 본 현장은 40KW의 가동 전력 확보 필요 가동 위한 전력 확보 • 토목업체에서 별도 시행, 15톤/m2의 지내력 필요 지내력 확인 • 풍속, 반경 내 고압선 절연 피복 작업, 현장 자체 지침 안전 대책

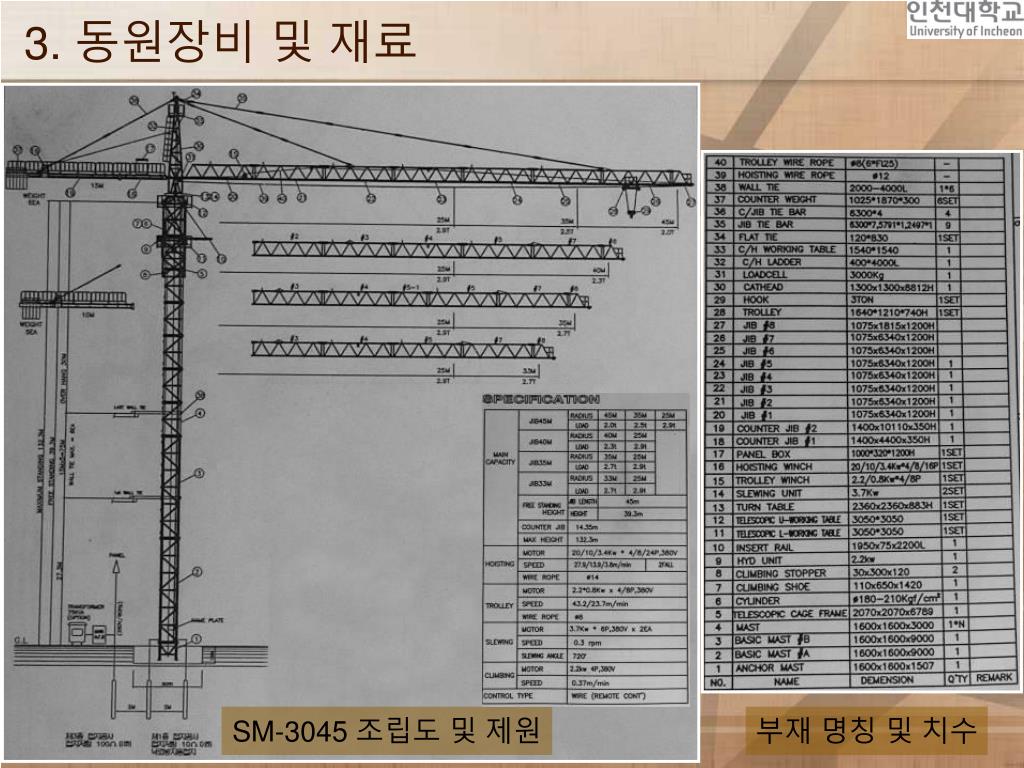

24. 3. 동원장비 및 재료 SM-3045 조립도 및 제원 부재 명칭 및 치수

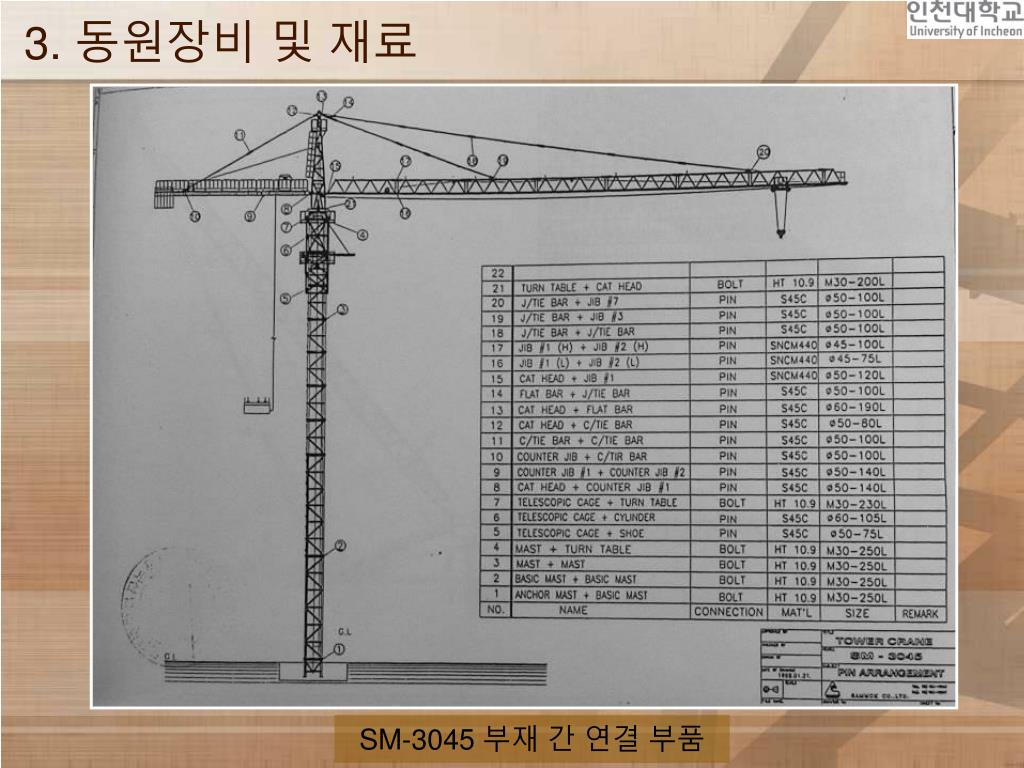

25. 3. 동원장비 및 재료 SM-3045 부재 간 연결 부품

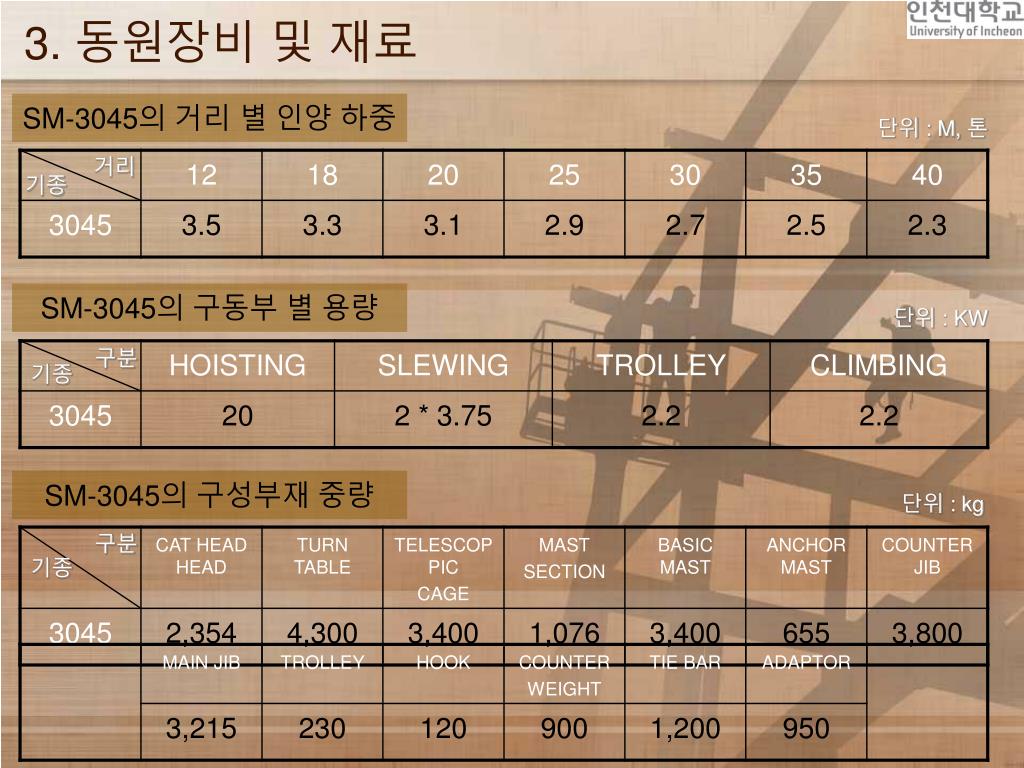

26. 3. 동원장비 및 재료 SM-3045의 거리 별 인양 하중 단위 : M, 톤 거리 기종 SM-3045의 구동부 별 용량 단위 : KW 구분 기종 SM-3045의 구성부재 중량 단위 : kg 구분 기종

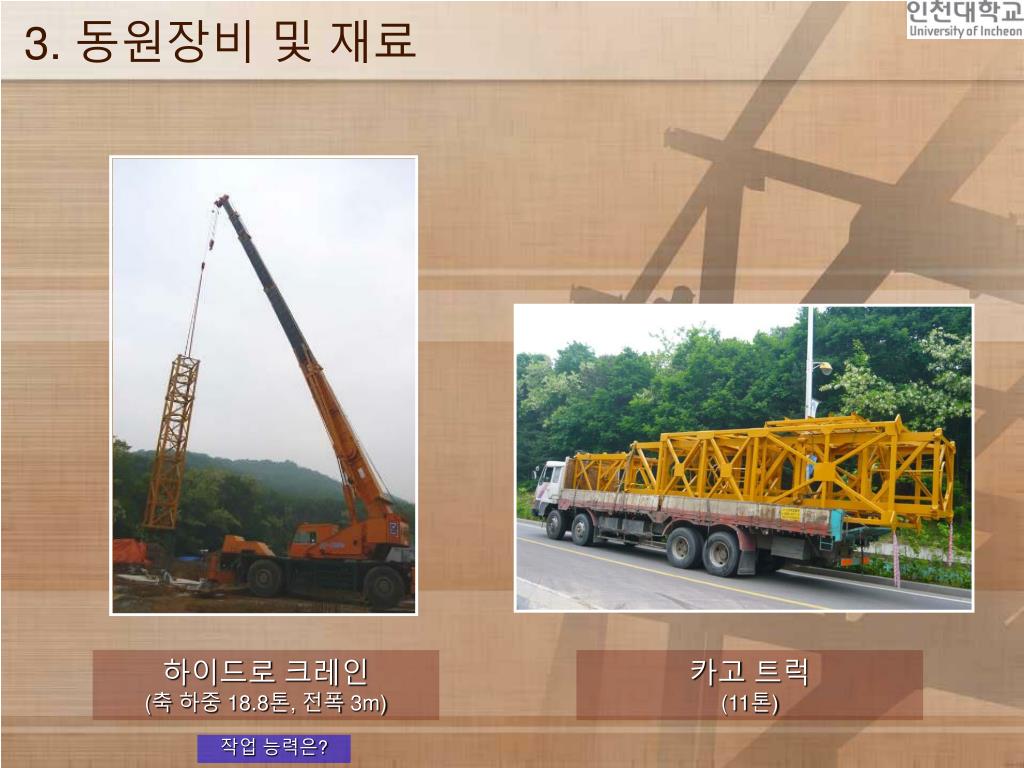

27. 3. 동원장비 및 재료 하이드로 크레인 (축 하중 18.8톤, 전폭 3m) 카고 트럭 (11톤) 작업 능력은?

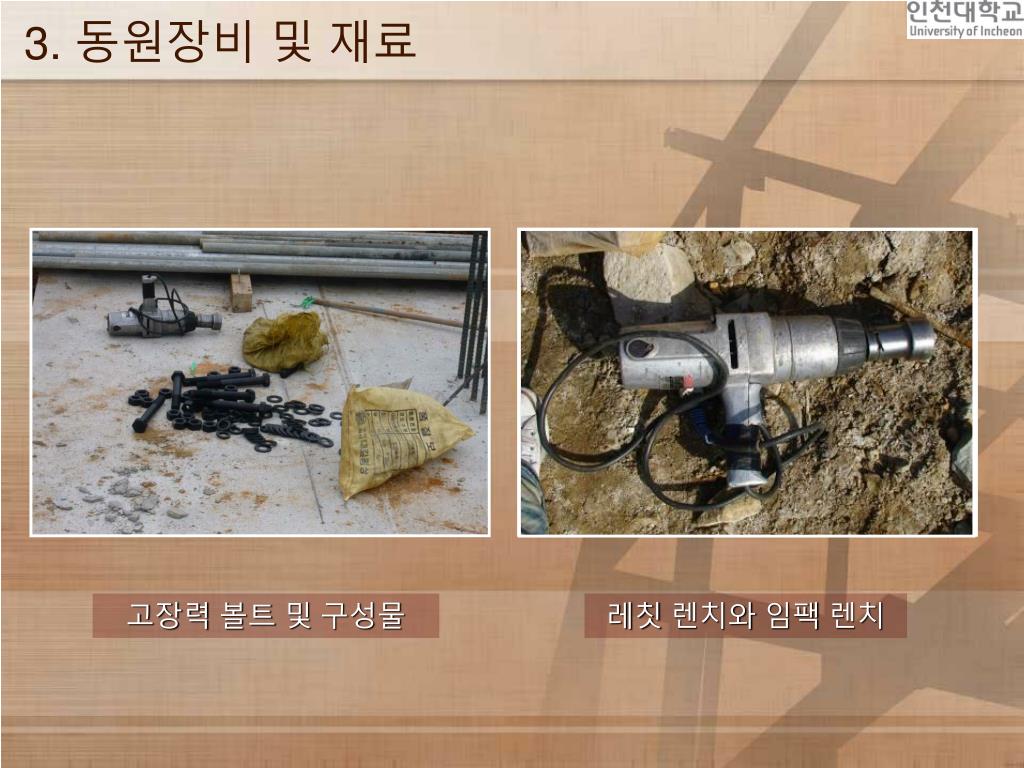

28. 3. 동원장비 및 재료 고장력 볼트 및 구성물 레칫 렌치와 임팩 렌치

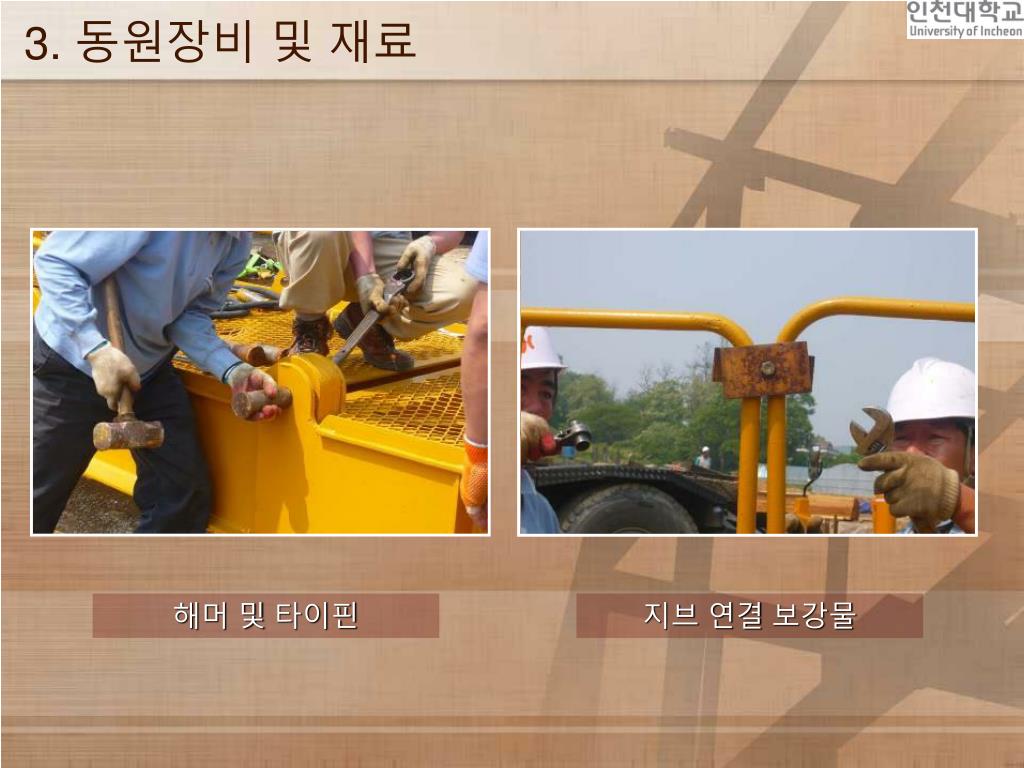

29. 3. 동원장비 및 재료 해머 및 타이핀 지브 연결 보강물

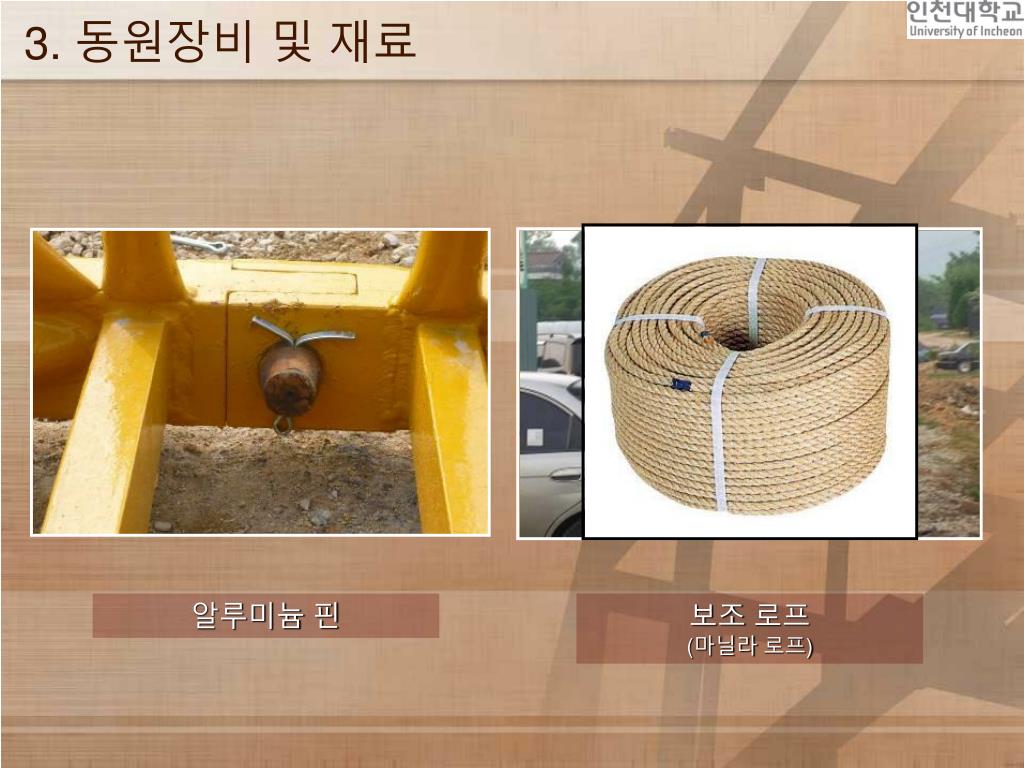

30. 3. 동원장비 및 재료 알루미늄 핀 보조 로프 (마닐라 로프)

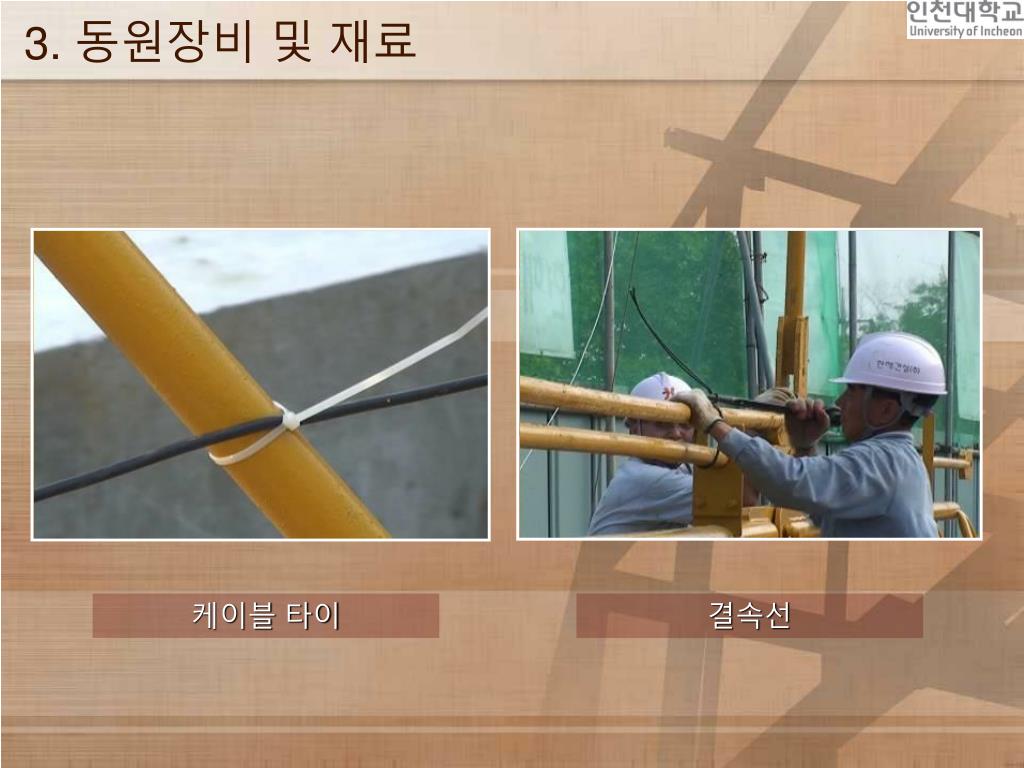

31. 3. 동원장비 및 재료 케이블 타이 결속선

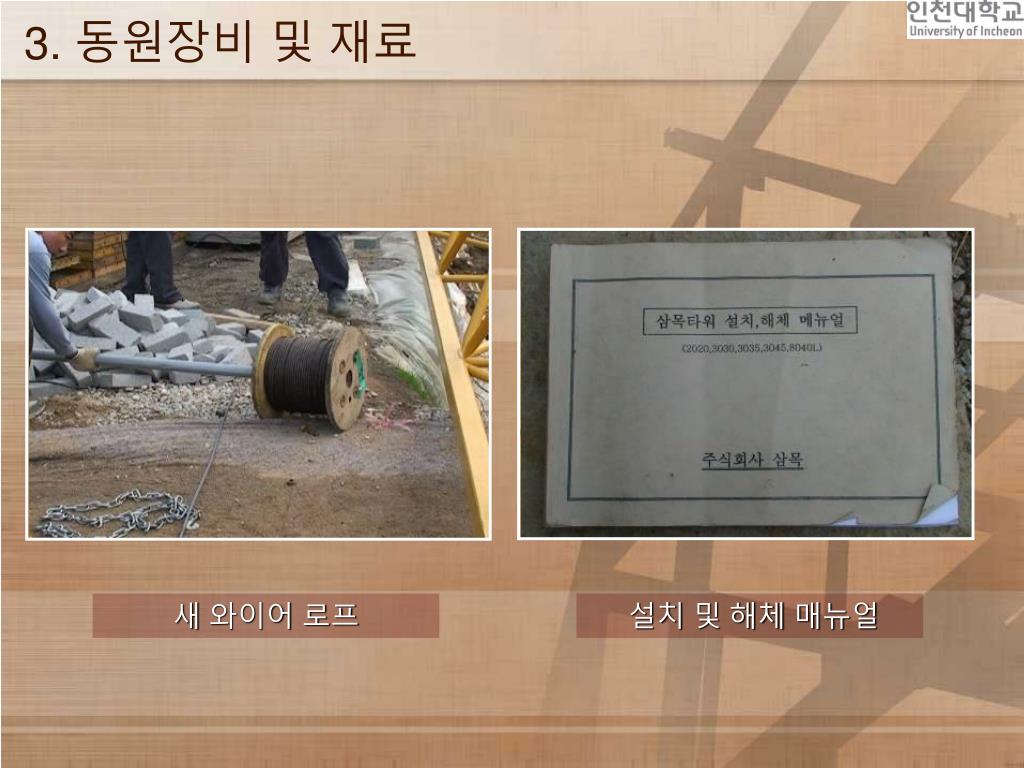

32. 3. 동원장비 및 재료 새 와이어 로프 설치 및 해체 매뉴얼

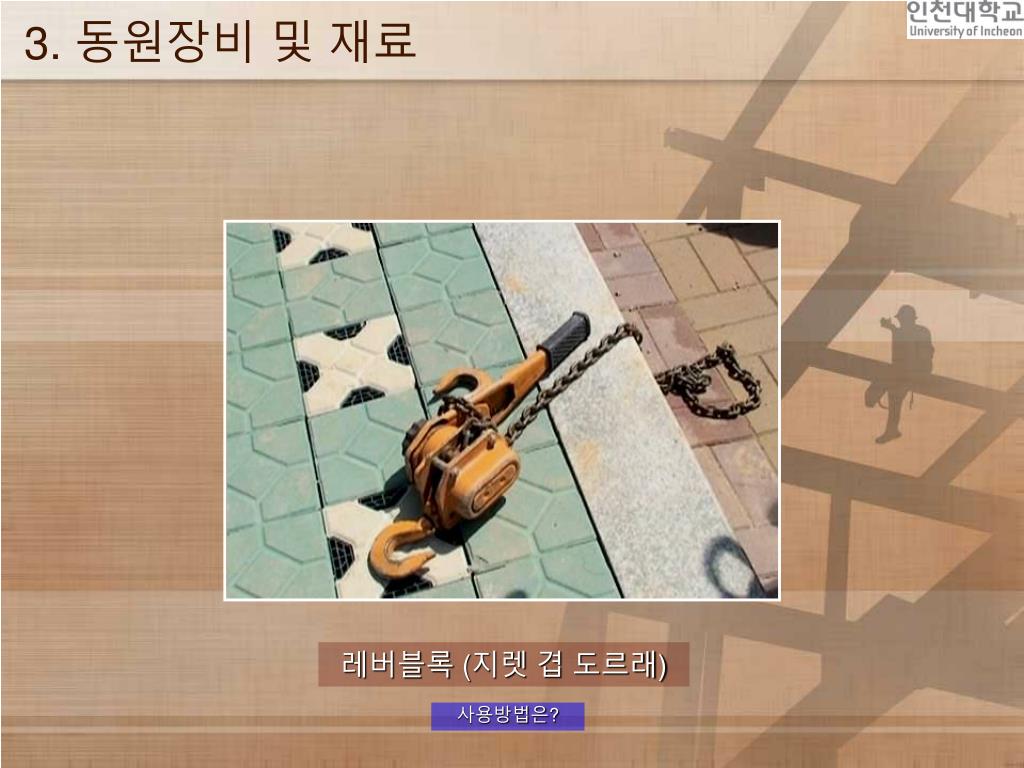

33. 3. 동원장비 및 재료 레버블록 (지렛 겹 도르래) 사용방법은?

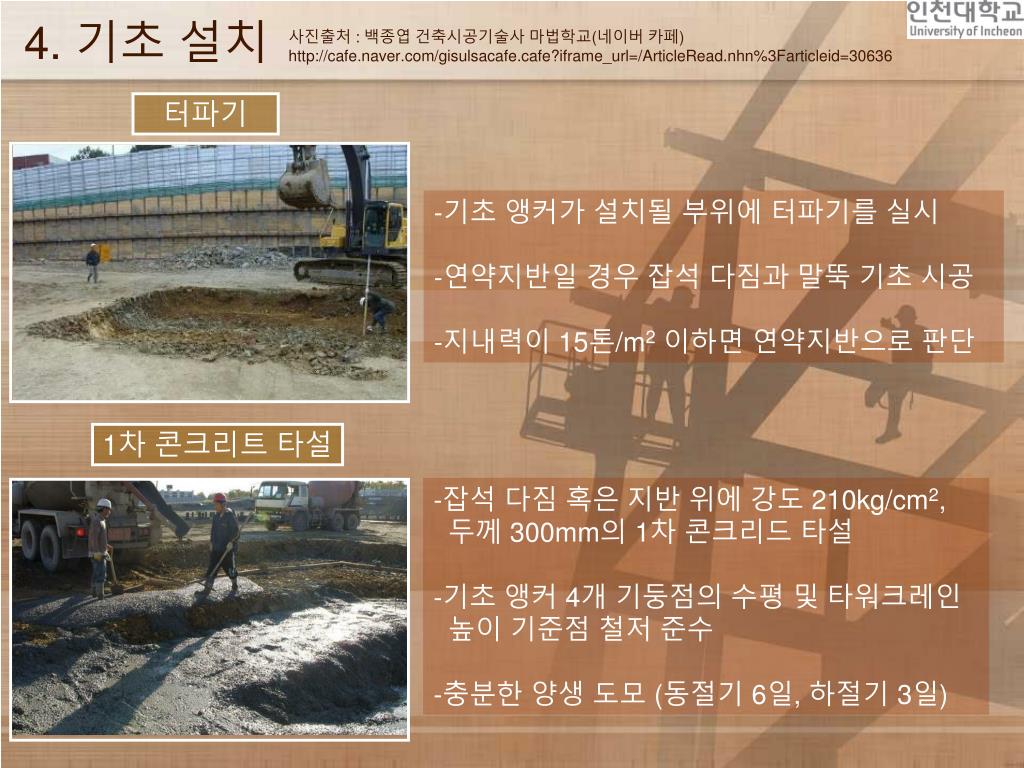

34. 4. 기초 설치 사진출처 : 백종엽 건축시공기술사 마법학교(네이버 카페)http://cafe.naver.com/gisulsacafe.cafe?iframe_url=/ArticleRead.nhn%3Farticleid=30636 터파기 -기초 앵커가 설치될 부위에 터파기를 실시 -연약지반일 경우 잡석 다짐과 말뚝 기초 시공 -지내력이 15톤/m2이하면 연약지반으로 판단 1차 콘크리트 타설 -잡석 다짐 혹은 지반 위에 강도 210kg/cm2, 두께 300mm의 1차 콘크리드 타설 -기초 앵커 4개 기둥점의 수평 및 타워크레인 높이 기준점 철저 준수 -충분한 양생 도모 (동절기 6일, 하절기 3일)

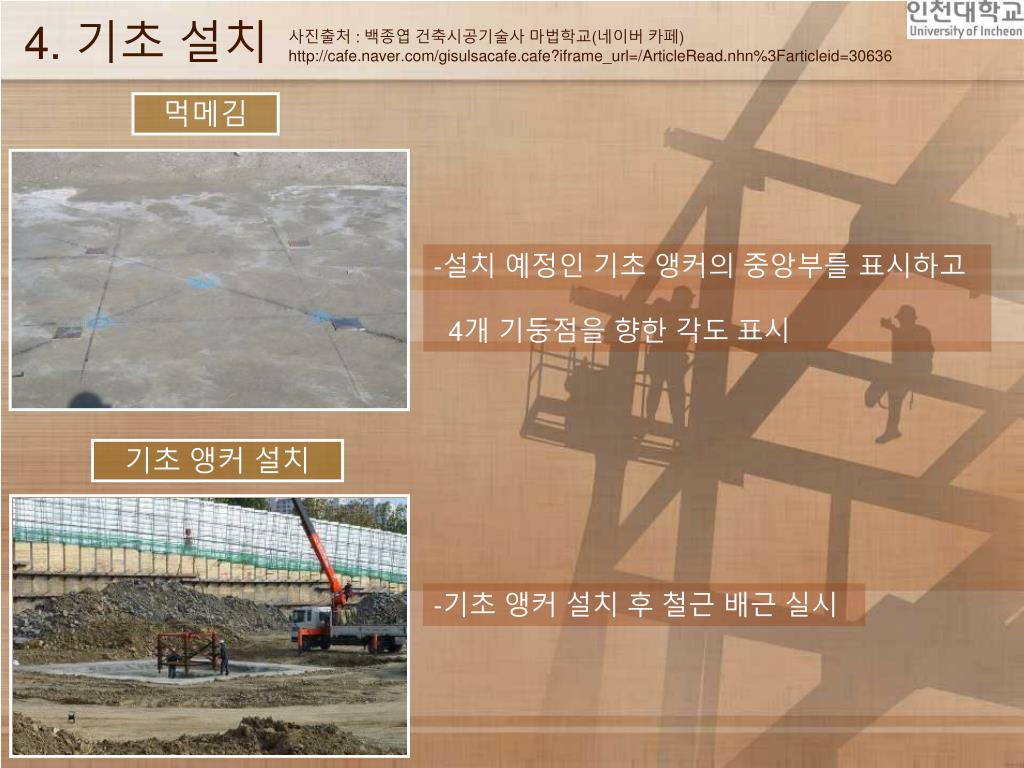

35. 4. 기초 설치 사진출처 : 백종엽 건축시공기술사 마법학교(네이버 카페)http://cafe.naver.com/gisulsacafe.cafe?iframe_url=/ArticleRead.nhn%3Farticleid=30636 먹메김 -설치 예정인 기초 앵커의 중앙부를 표시하고 4개 기둥점을 향한 각도 표시 기초 앵커 설치 -기초 앵커 설치 후 철근 배근 실시

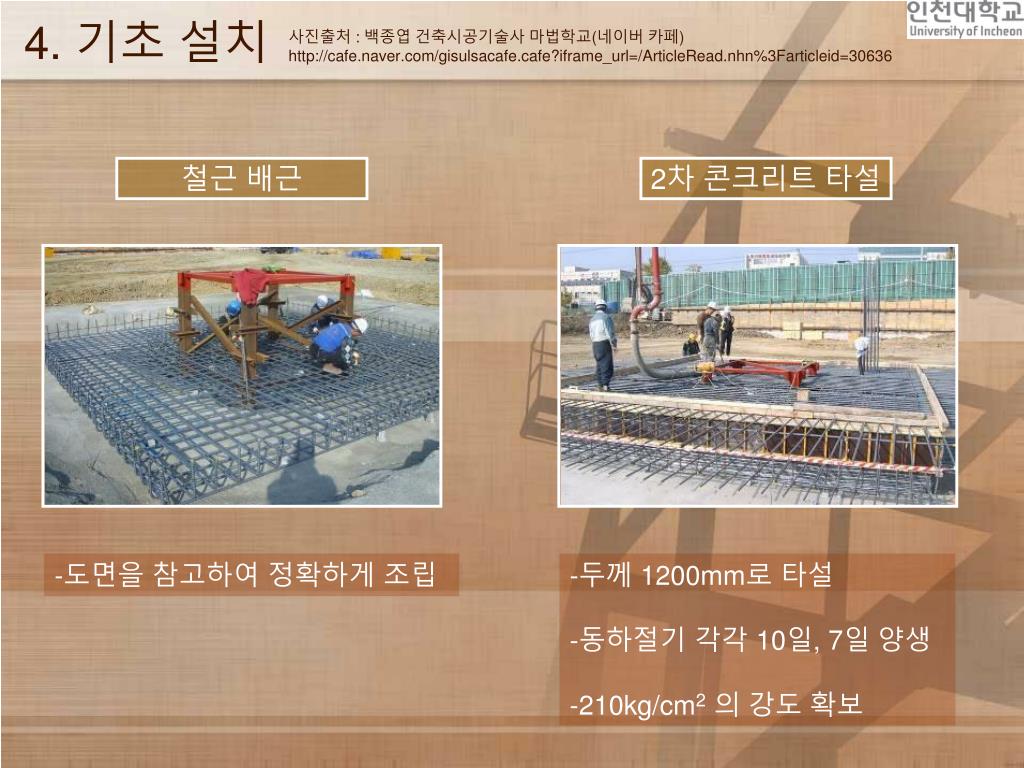

36. 4. 기초 설치 사진출처 : 백종엽 건축시공기술사 마법학교(네이버 카페)http://cafe.naver.com/gisulsacafe.cafe?iframe_url=/ArticleRead.nhn%3Farticleid=30636 철근 배근 2차 콘크리트 타설 -도면을 참고하여 정확하게 조립 -두께 1200mm로 타설 -동하절기 각각 10일, 7일 양생 -210kg/cm2의 강도 확보

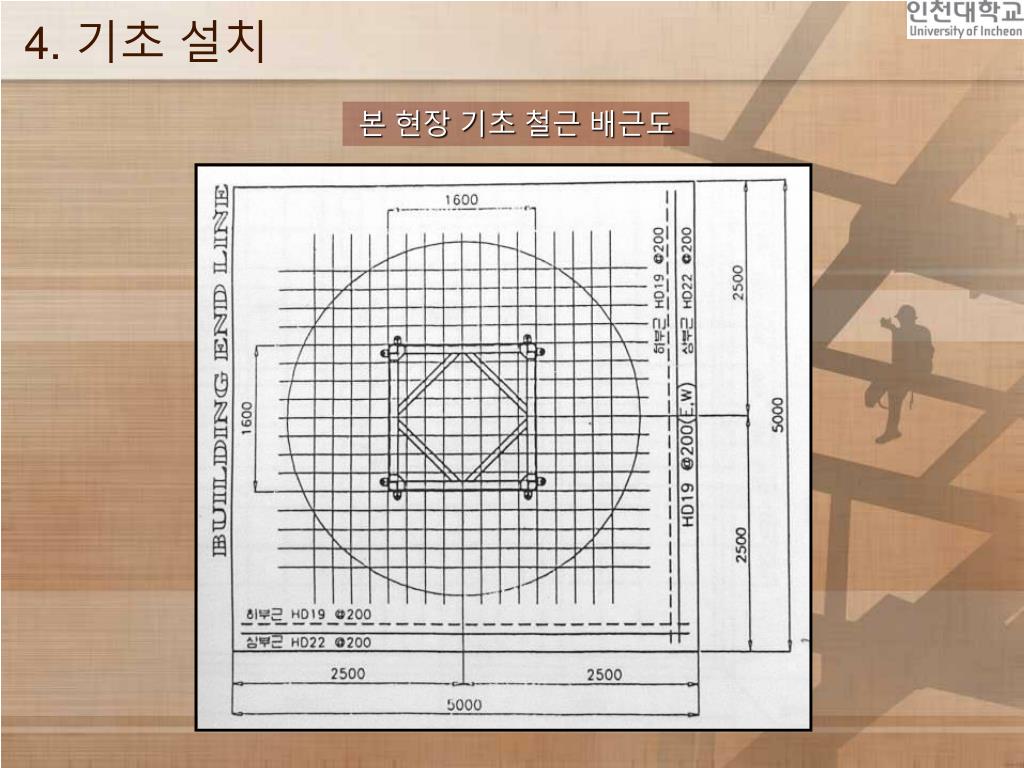

37. 4. 기초 설치 본 현장 기초 철근 배근도

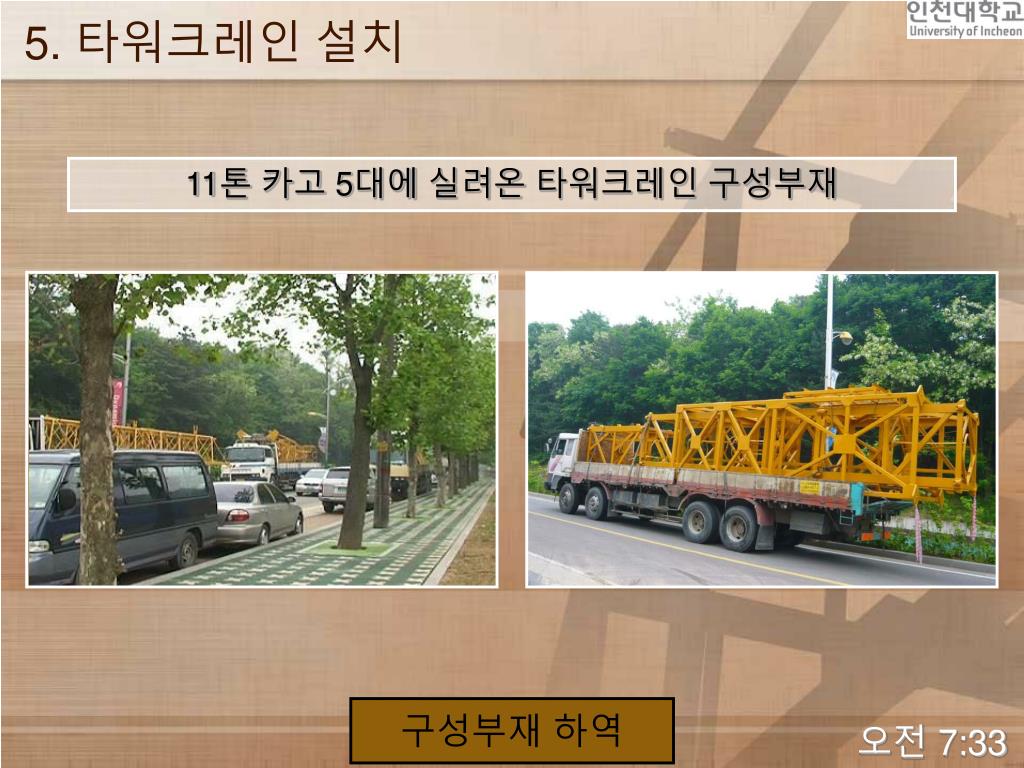

38. 5. 타워크레인 설치 11톤 카고 5대에 실려온 타워크레인 구성부재 구성부재 하역 오전 7:33

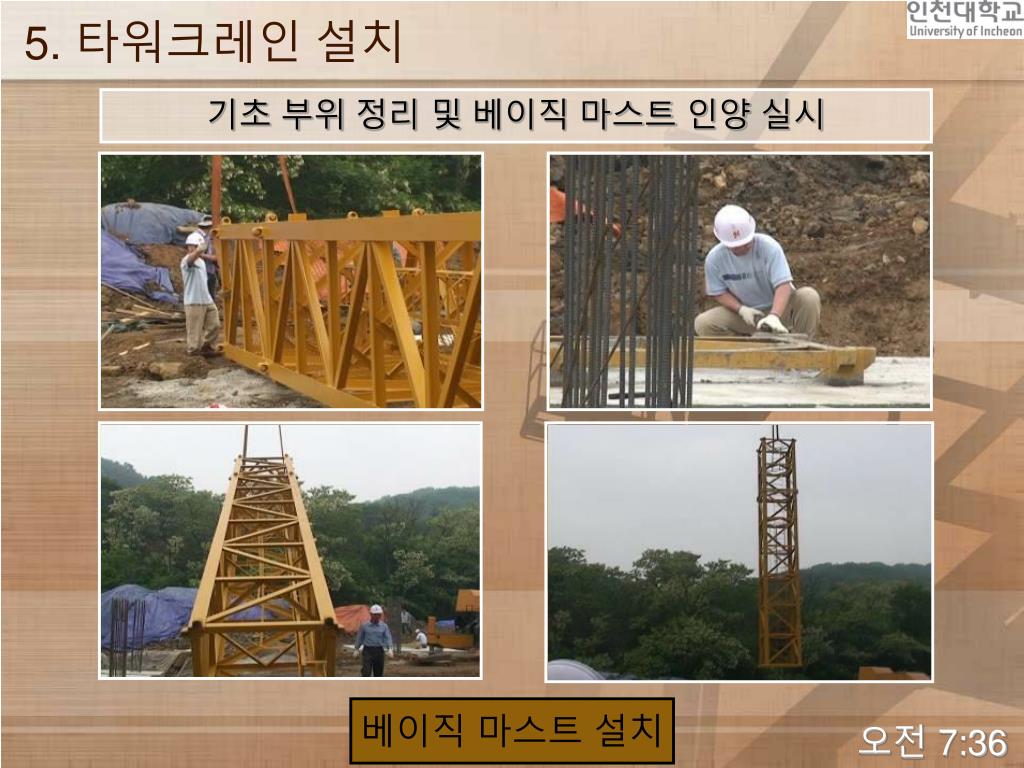

39. 5. 타워크레인 설치 기초 부위 정리 및 베이직 마스트 인양 실시 베이직 마스트 설치 오전 7:36

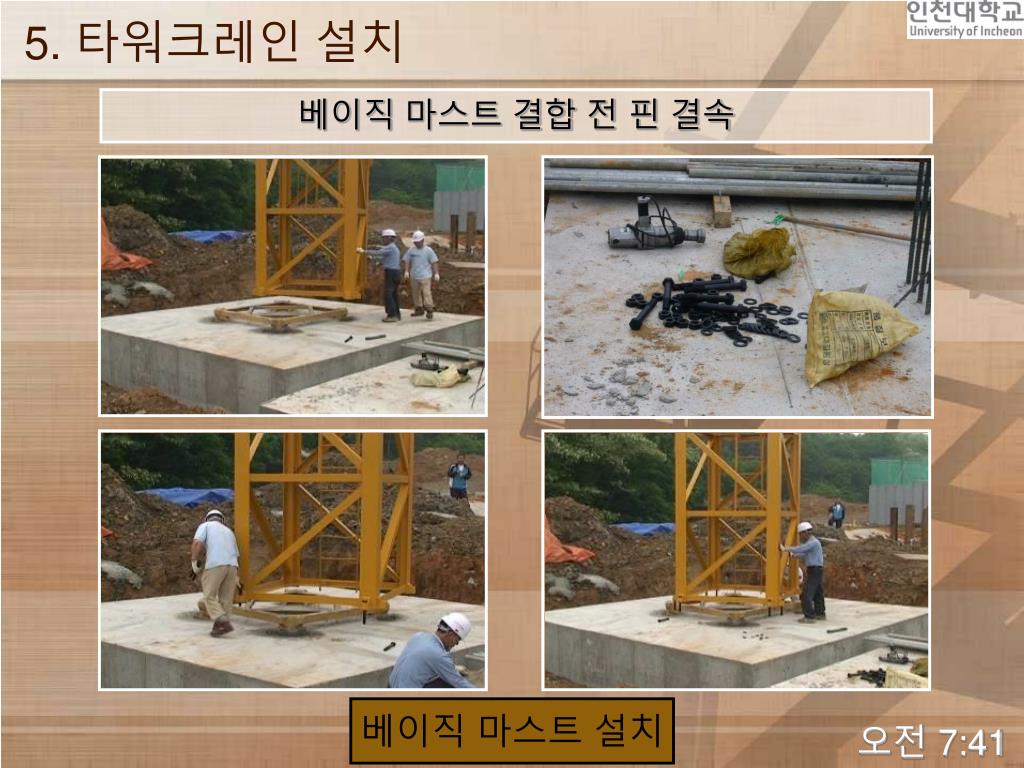

40. 5. 타워크레인 설치 베이직 마스트 결합 전 핀 결속 베이직 마스트 설치 오전 7:41

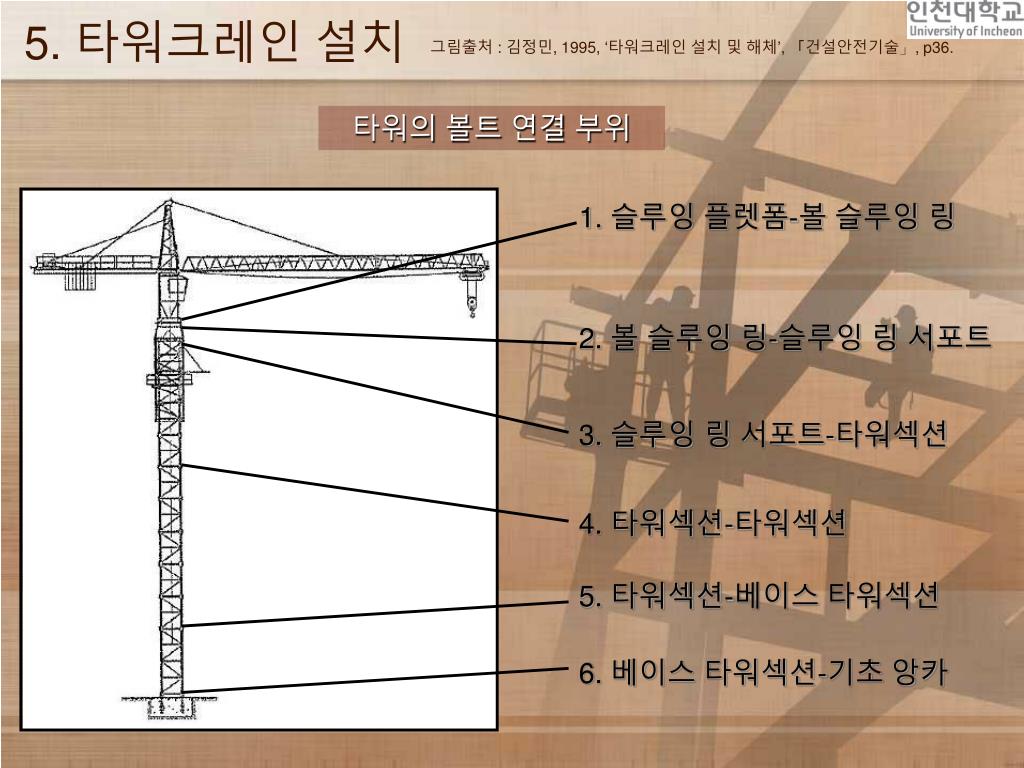

41. 5. 타워크레인 설치 그림출처 : 김정민, 1995, ‘타워크레인 설치 및 해체’, 「건설안전기술」, p36. 타워의 볼트 연결 부위 1. 슬루잉 플렛폼-볼 슬루잉 링 2. 볼 슬루잉 링-슬루잉 링 서포트 3. 슬루잉 링 서포트-타워섹션 4. 타워섹션-타워섹션 5. 타워섹션-베이스 타워섹션 6. 베이스 타워섹션-기초 앙카

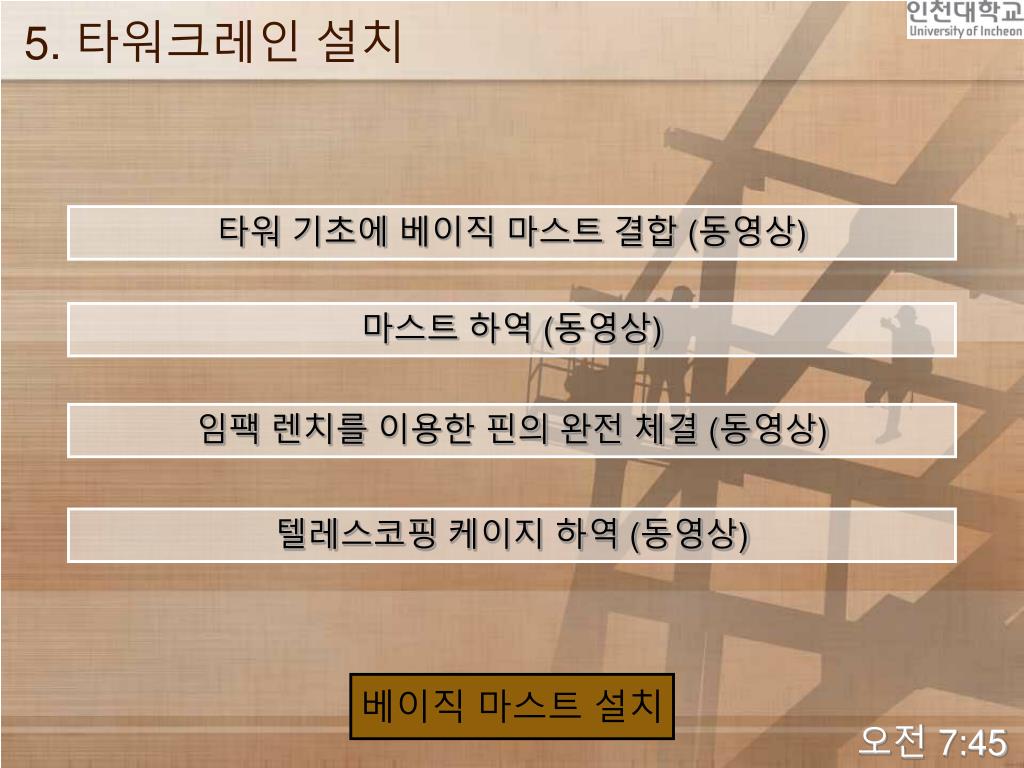

42. 5. 타워크레인 설치 타워 기초에 베이직 마스트 결합 (동영상) 마스트 하역 (동영상) 임팩 렌치를 이용한 핀의 완전 체결 (동영상) 텔레스코핑 케이지 하역 (동영상) 베이직 마스트 설치 오전 7:45

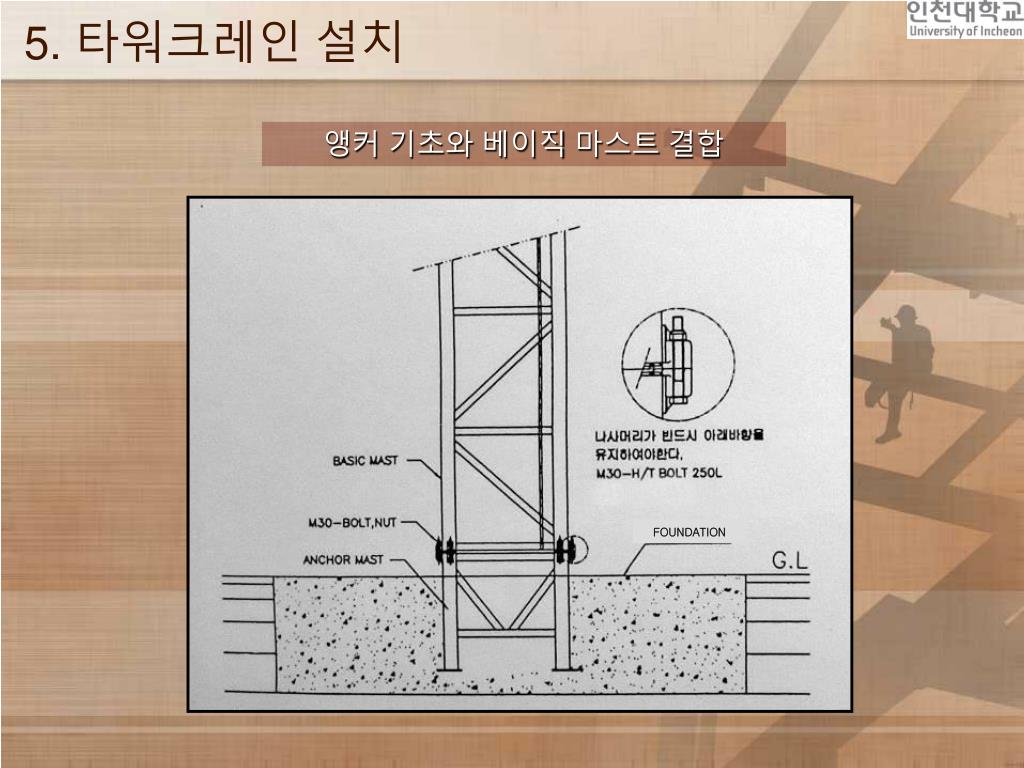

43. 5. 타워크레인 설치 앵커 기초와 베이직 마스트 결합 FOUNDATION

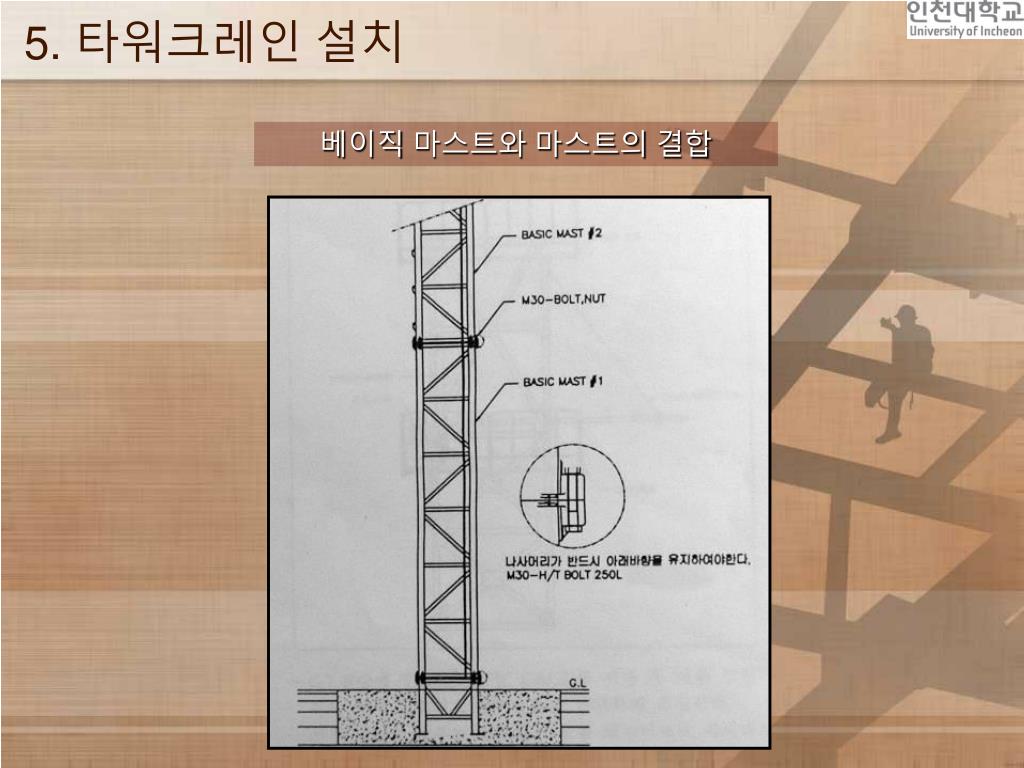

44. 5. 타워크레인 설치 베이직 마스트와 마스트의 결합

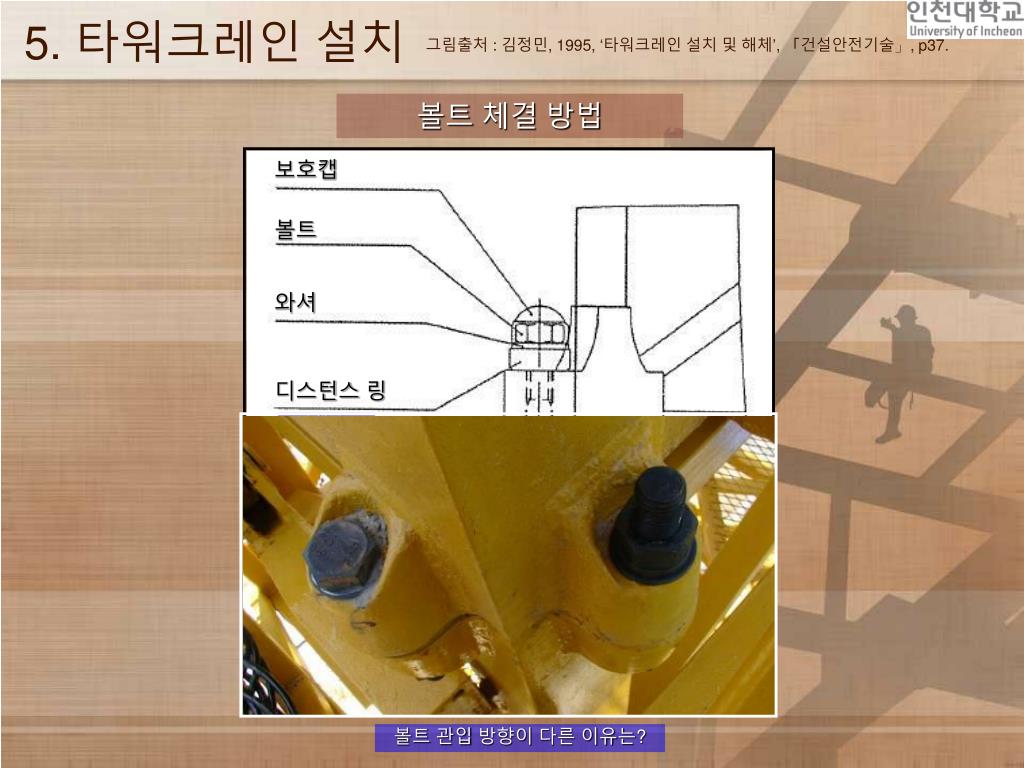

45. 5. 타워크레인 설치 그림출처 : 김정민, 1995, ‘타워크레인 설치 및 해체’, 「건설안전기술」, p37. 볼트 체결 방법 보호캡 볼트 와셔 디스턴스 링 역할은? 와셔 너트 볼트 관입 방향이 다른 이유는?

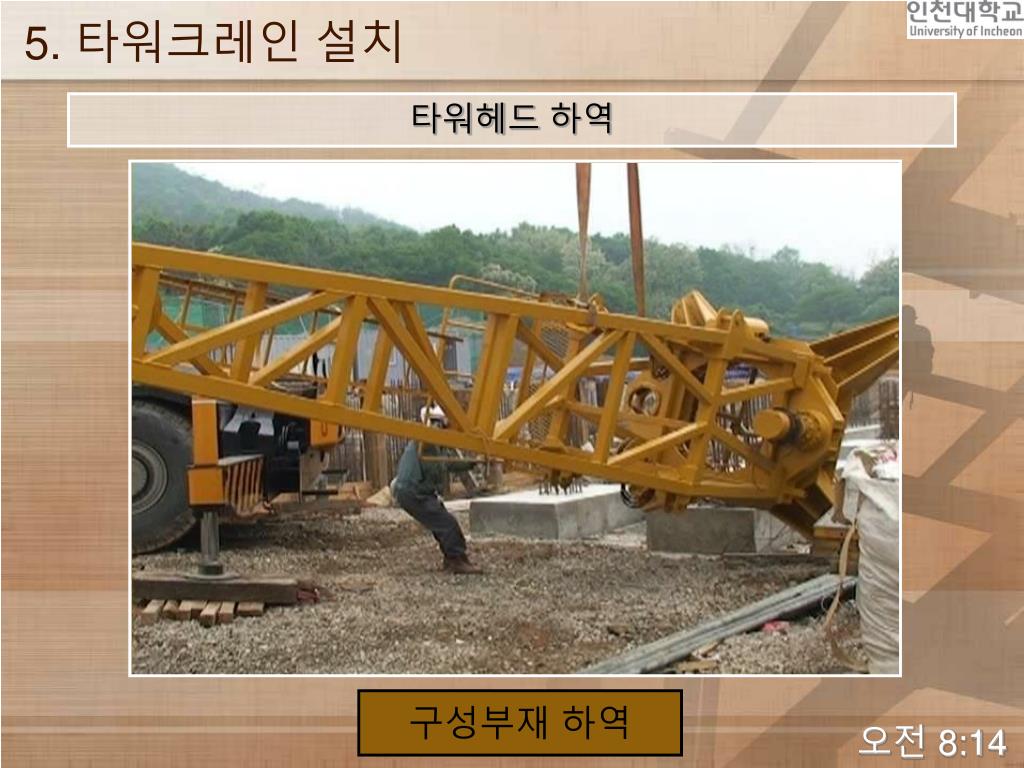

46. 5. 타워크레인 설치 타워헤드 하역 구성부재 하역 오전 8:14

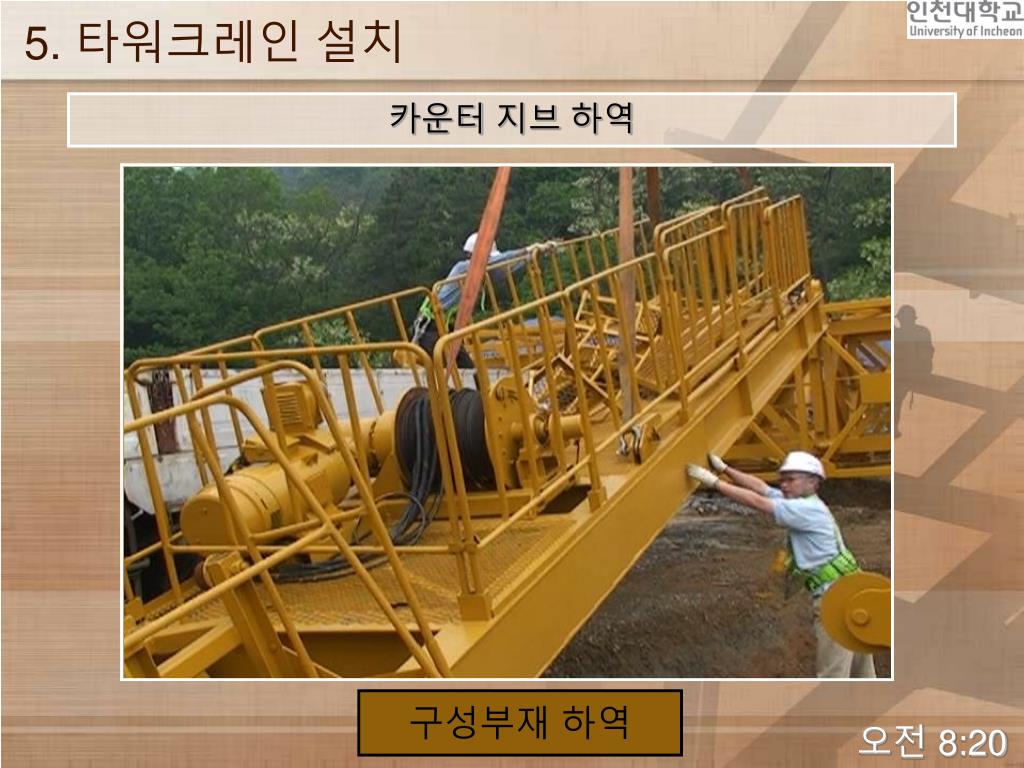

47. 5. 타워크레인 설치 카운터 지브 하역 구성부재 하역 오전 8:20

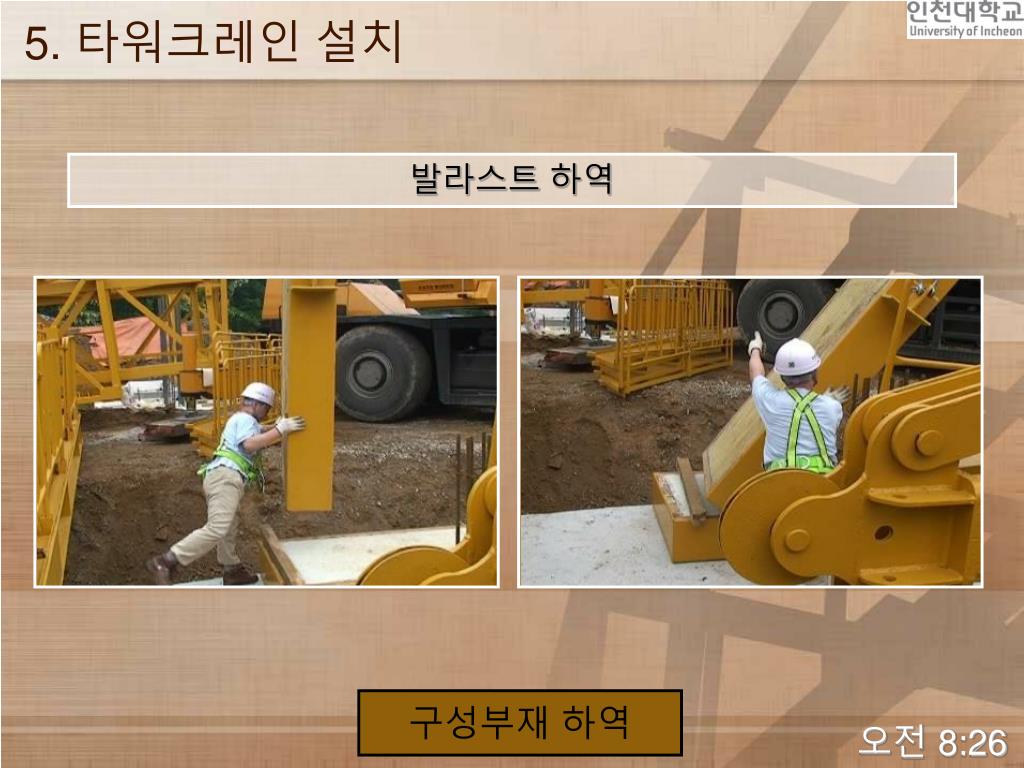

48. 5. 타워크레인 설치 발라스트 하역 구성부재 하역 오전 8:26

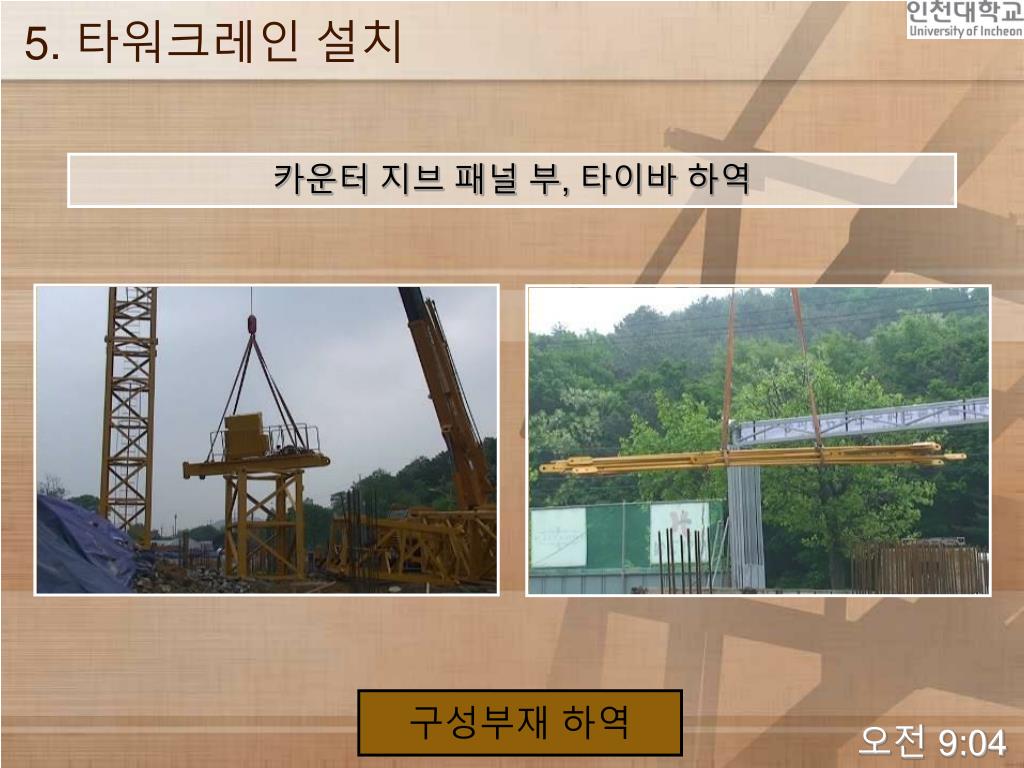

49. 5. 타워크레인 설치 카운터 지브 패널 부, 타이바 하역 구성부재 하역 오전 9:04

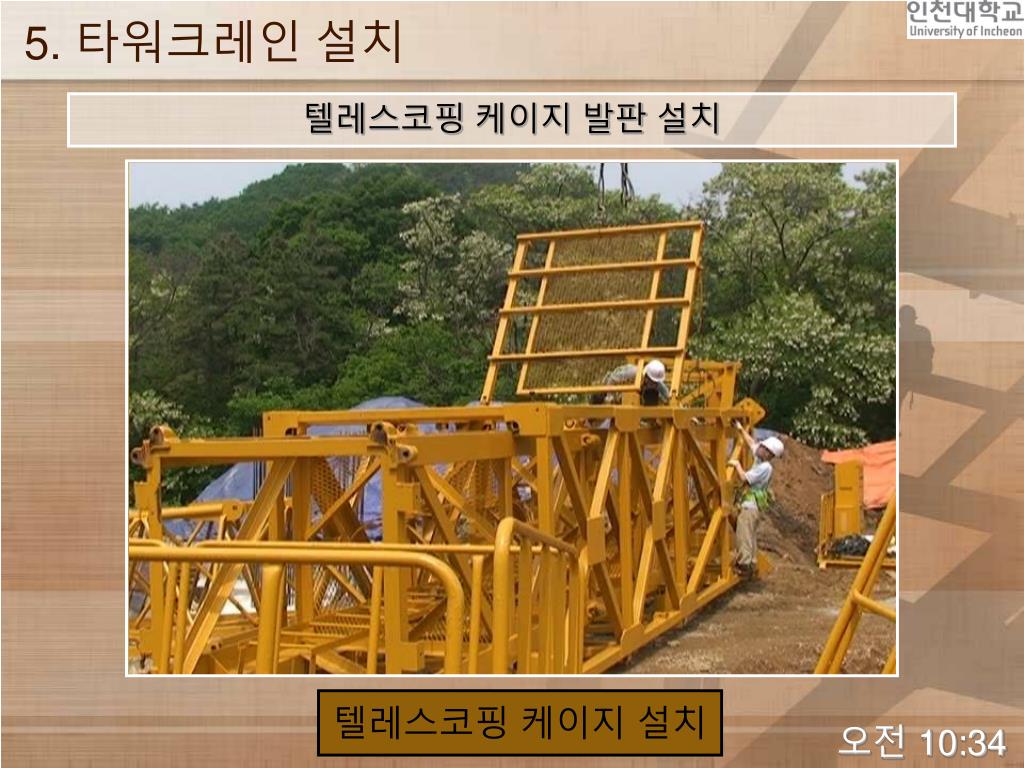

50. 5. 타워크레인 설치 텔레스코핑 케이지 발판 설치 텔레스코핑 케이지 설치 오전 10:34
