工程控制柜元件安装接线配线的规范

主讲：吴 城 浙江理想新能源有限公司. 工程控制柜元件安装接线配线的规范. 本文说明. 本培训规范的讲义引用标准： GB50171-1992 电气装置安装工程盘、柜及二次回路结线施工及验收规范 CECS 49-1993 低压成套开关设备验收规范. 1 元器件安装. 组装前首先 看明图纸及技术要求 检查产品型号、元器件型号、规格、数量等与图纸是否相符 检查元器件有无损坏 ( 如 : 漏电保护开关 ) 必须按图安装 ( 如果有电气图及施工图） 元器件组装顺序应从板前视，由左至右，由上至下. 认识电气安装图. 认识电气图 ( 接线端子 ).

hector-townsend
Download Presentation

工程控制柜元件安装接线配线的规范

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 主讲：吴 城 浙江理想新能源有限公司 工程控制柜元件安装接线配线的规范

  2. 本文说明 • 本培训规范的讲义引用标准： • GB50171-1992 电气装置安装工程盘、柜及二次回路结线施工及验收规范 • CECS 49-1993 低压成套开关设备验收规范

  3. 1 元器件安装 • 组装前首先看明图纸及技术要求 • 检查产品型号、元器件型号、规格、数量等与图纸是否相符 • 检查元器件有无损坏 (如:漏电保护开关) • 必须按图安装(如果有电气图及施工图） • 元器件组装顺序应从板前视，由左至右，由上至下

  4. 认识电气安装图

  5. 认识电气图(接线端子)

  6. 认识电气图(主回路)

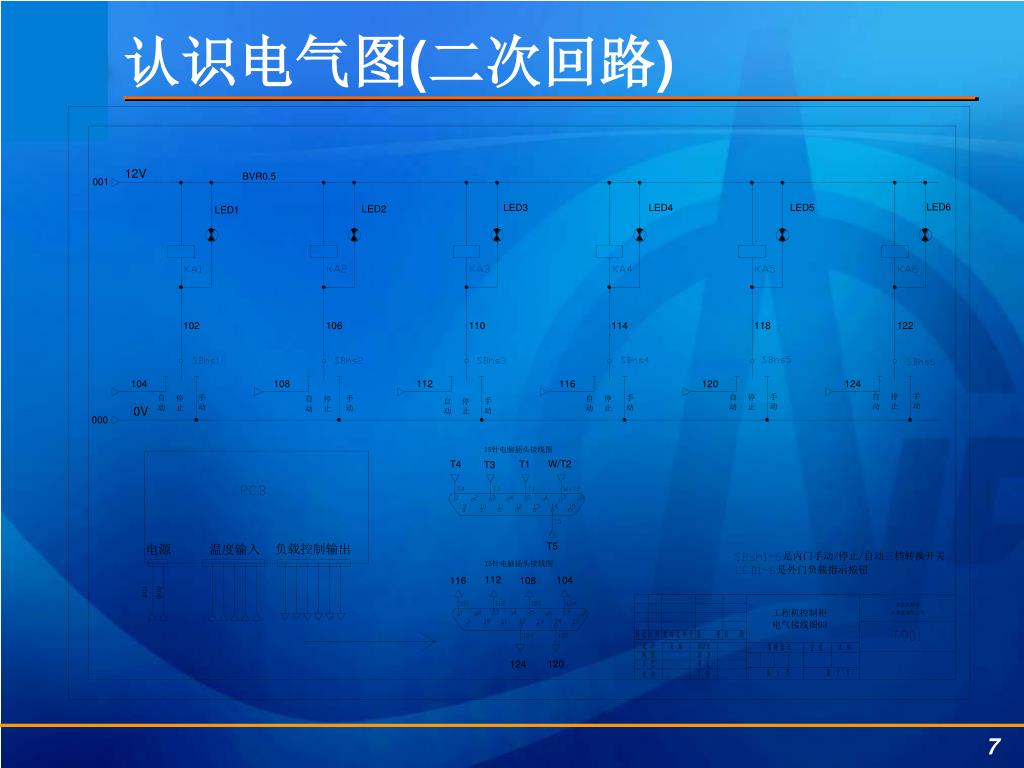

  7. 认识电气图(二次回路)

  8. 认识元材料清单一

  9. 认识元材料清单二

  10. 认识元材料清单三

  11. 1 元器件安装 • 同一型号产品应保证组装一致性 • 面板、门板上的元件中心线的高度应符合规定 (落地柜要注意以下尺寸) 元件名称 安装高度（m） •      指示仪表、指示灯 0.6-2.0 • 电能计量仪表 0.6-1.8 • 控制开关、按钮 0.6-2.0 • 紧急操作件 0.8-1.6

  12. 1 元器件安装 • 面板安装：面板安装时，应该平直，按键不可高出面板,使铵键灵活。固定螺母要固定牢固，定位螺母位置适中，使面板安装刚好与柜面平整。

  13. 1 元器件安装 • 组装产品应符合以下条件： • 操作方便。元器件在操作时，不应受到空间的防碍，不应有触及带电体的可 能。 •  维修容易。能够较方便地更换元器件及维修连线。 •  各种电气元件和装置的电气间隙、爬电距离应符合下表的规定。 (CECS 49-1993 ) • 保证一、二次线的安装距离。

  14. 1 元器件安装 • 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。 • 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。 • 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

  15. 1 元器件安装 • 使用工具：

  16. 控制柜接地

  17. 1 元器件安装 • 电抗器接地

  18. 1 元器件安装 • 对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。 • 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线 上 。下图为901柜接法

  19. 1 元器件安装

  20. 铜线大小与电流关系

  21. 功率与电流的关系 • 二相电机功率:P=V*I*0.76 • 三相电机功率:P=1.732*I*V*0.76 功率电流速算公式 • 三相电机:2A/KW • 三相电热设备:1.5A/KW • 单相:4.5A/KW • 系数0.76是考虑电动机功率因数和效率等计算而得的综合值。功率因数为0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。

  22. 1 元器件安装 • 接线面每个元件的附近有标牌，标注应与图纸相符。除元件本身附有供填写的 标志牌外，标志牌不得固定在元件本体上。 • a) 端子的标识

  23. 1 元器件安装 • 标号应完整、清晰、牢固。标号粘贴位置应明确、醒目 • b) 双重的标识

  24. 1 元器件安装 • 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致， • c) 门上的器件

  25. 1 元器件安装 • 保护接地连续性 • 保护接地连续性利用有效接线来保证 • 柜内任意两个金属部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈并注意将垫圈齿面接触零部件表面（红圈处），或者破坏绝缘层。

  26. 1 元器件安装 • 门上的接地处（红圈处）要加“抓垫”，防止因为油漆的问题而接触不好，而且连接线尽量短。

  27. 1 元器件安装 • 安装因振动易损坏的元件时，应在元件和安装板之间加装橡胶垫减震 ，大件要￠6螺丝加弹垫固定。

  28. 2 二次回路布线 • 2.1 基本要求： •   按图施工、连线正确。 • 二次线的连接（包括螺栓连接、插接、焊接等）均应牢固可靠，线束应横平 竖直，配置坚牢，层次分明，整齐美观。同一合同的相同元件走线方式应一致。

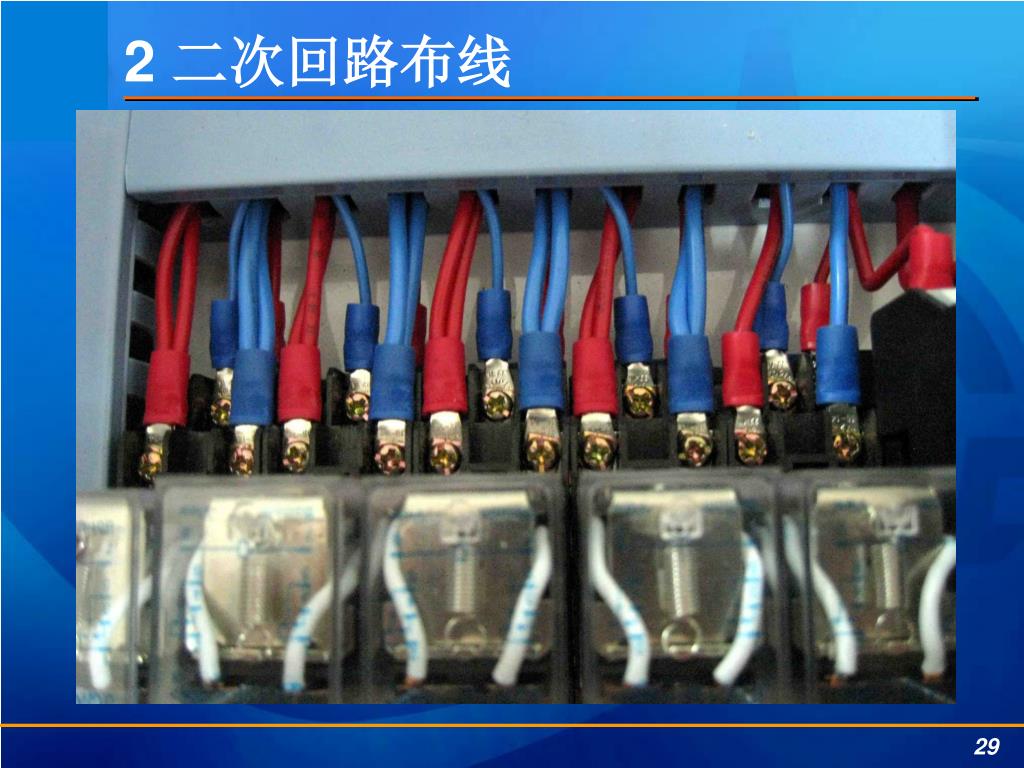

  29. 2 二次回路布线

  30. 2 二次回路布线

  31. 2 二次回路布线

  32. 2 二次回路布线 • 二次线截面积要求： • 􀂃 单股导线 不小于1.5mm2 • 􀂃多股导线 不小于1.0mm2 • 􀂃 弱电回路 不小于0.5mm2 • 􀂃 电流回路 不小于2.5mm2 • 􀂃 保护接地线 不小于2.5mm2 • 所有连接导线中间不应有接头 • 每个电器元件的接点最多允许接2根线。

  33. 2 二次回路布线 • 每个端子的接线点一般不宜接二根导线，特殊情况时如果必须接两根导线，则连接必须可靠。 • 二次线应远离飞弧元件，并不得防碍电器的操作 。 • 电流表与分流器的连线之间不得经过端子，其线长不得超过3 米。 • 电流表与电流互感器之间的连线必须经过试验端子。

  34. 2 二次回路布线 • 二次线不得从母线相间穿过

  35. 3 一次回路布线 • 一次配线应尽量选用矩形铜母线，当用矩形母线难以加工时或电流小于等于100A 可选用绝缘导线。 接地铜母排的截面面积＝电柜进线母排单相截面面积×1/2 • 目前我们使用的一次回路线都小于100A/所使用的都是绝缘导线

  36. 3 一次回路布线 • 接地母排与接地端子：

  37. 3 一次回路布线

  38. 3 一次回路布线 • 主回路布线：二次线不得从母线相间穿过

  39. 3 一次回路布线 • 二次线不得从母线相间穿过

  40. 3 一次回路布线

  41. 3 一次回路布线 • 主线不能与二次回路线相互缠绕，且相线间不能相互穿插,防止造成误码动作. • 主线间排列整齐.坚持布线横平坚直的基本理念.一定要使整体看起来效果好看. • 主线能放进线槽的放线槽,不能放的一定要成型一致,方可放入接线,特别是粗线一定要用专用钳弯线成型,不能破伤绝缘皮. • 大电流线接在端子板时要加相应的线鼻子,且线鼻子与线一定要压紧牢固.不能有丝毫大意.减少一切可能的安全隐患.

  42. 3 一次回路布线

  43. 本期培训结束 谢谢各位
