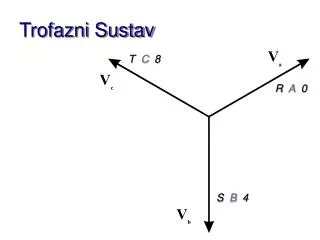

  1. Trofazni Sustav T C8 R A0 S B4

  2. C. L. Fortescue: “Method of Symmetrical Coordinates Applied to The Solution of Polyphase Networks,” Transactions of AIEE, vol.37, 1918. Rastav sustava od n fazora na n sustava simetričnih fazora Za trofazne sustave - rastav na tri simetrična sustava Simetrične komponente

  3. Simetričan sustav Nesimetričan sustav Fazori u trofaznim sustavima

  4. Rastavnasim.sustave

  5. Simetrične komponente direktni sustav inverzni sustav nulti sustav

  6. Rastav na komponente

  7. Matrični rastav

  8. Transformacija

  9. NadomjesniSustavi

  10. PRIMJERI

  11. PRIMJERI

  12. Trofazni kratki spoj

  13. Jednofazni kratki spoj

  14. Dvofazni kratki spoj

  15. Određivanje struje KS u EES-u Vrste kratkog spoja: • početni • prijelazni • trajni

  16. Udarna struja KS • Udarna struja - max. tjemena vrijednost ( za mehaničko naprezanje opreme) X/R - utjecaj istosmjerne komponente

  17. Rasklopna struja KS • Rasklopna struja – efektivna vrijednost (za dimenzioniranje rasklopne opreme) - udio struje pojedinog generatora u ukupnoj struji kratkog spoja - nazivna struja generatora

  18. Rasklopna struja KS • Istosmjerna komponenta rasklopne struje Trajna struja KS • Trajna struja – ovisna o mjestu kratkog spoja (blizu ili daleko od generatora) ovisan o omjeru i sinkronoj reaktanciji generatora (xd)

  19. Matrična metoda za proračun direktni inverzni nulti

  20. Formiranje matrica Y1, Y2 i Y0 • početne direktne i inverzne reaktancije generatora • blok-transformatori (trokut na strani gen.) • mrežni transformatori uzemljeni • podaci distribucijskih transformatora (za nultu mrežu) • Z matrica se dobiva inverzijom Y matrice

  21. Međunarodni standard IEC 909 • naponski faktor c=1.1 (za mreže iznad 1 kV) • uključeni svi agregati, vodovi, transformatori • maksimalni kratki spoj On-Line proračun • proračun za trenutno uklopno i pogonsko stanje EES-a • usporedba s IEC standardom
