§ 3.3 叶片泵 3.4 柱塞泵

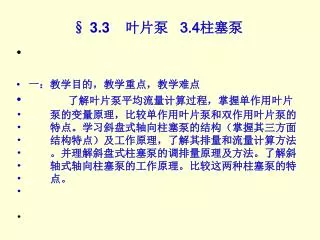

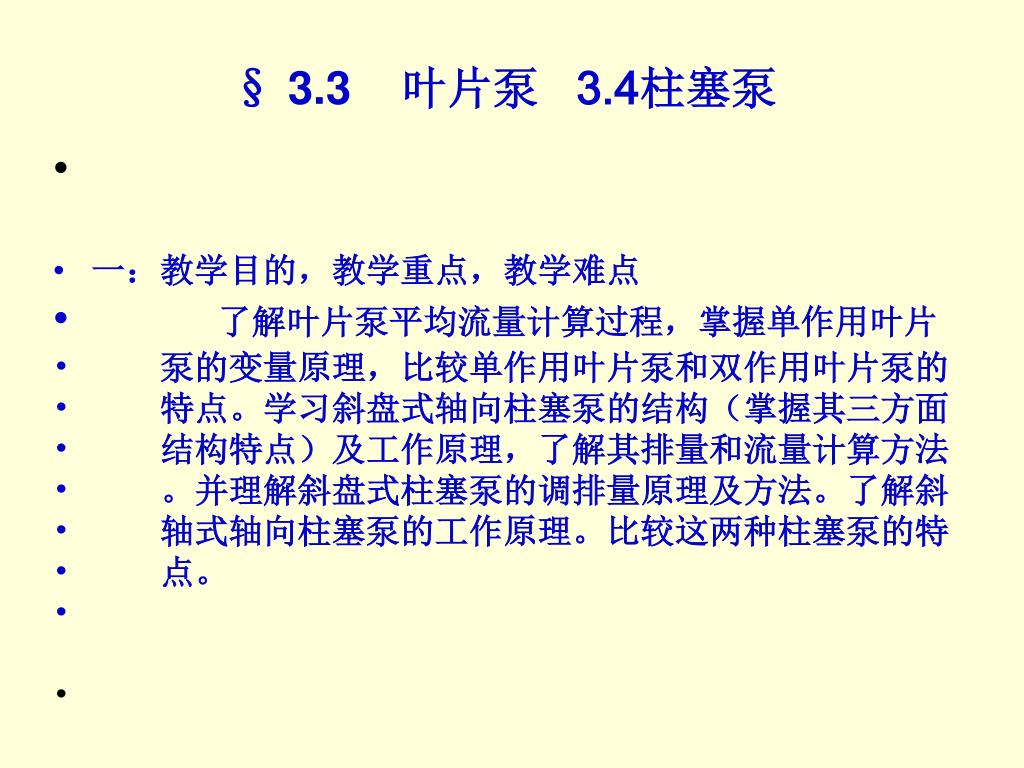

1. § 3.3 叶片泵 3.4柱塞泵 • 一：教学目的，教学重点，教学难点 • 了解叶片泵平均流量计算过程，掌握单作用叶片 • 泵的变量原理，比较单作用叶片泵和双作用叶片泵的 • 特点。学习斜盘式轴向柱塞泵的结构（掌握其三方面 • 结构特点）及工作原理，了解其排量和流量计算方法 • 。并理解斜盘式柱塞泵的调排量原理及方法。了解斜 • 轴式轴向柱塞泵的工作原理。比较这两种柱塞泵的特 • 点。

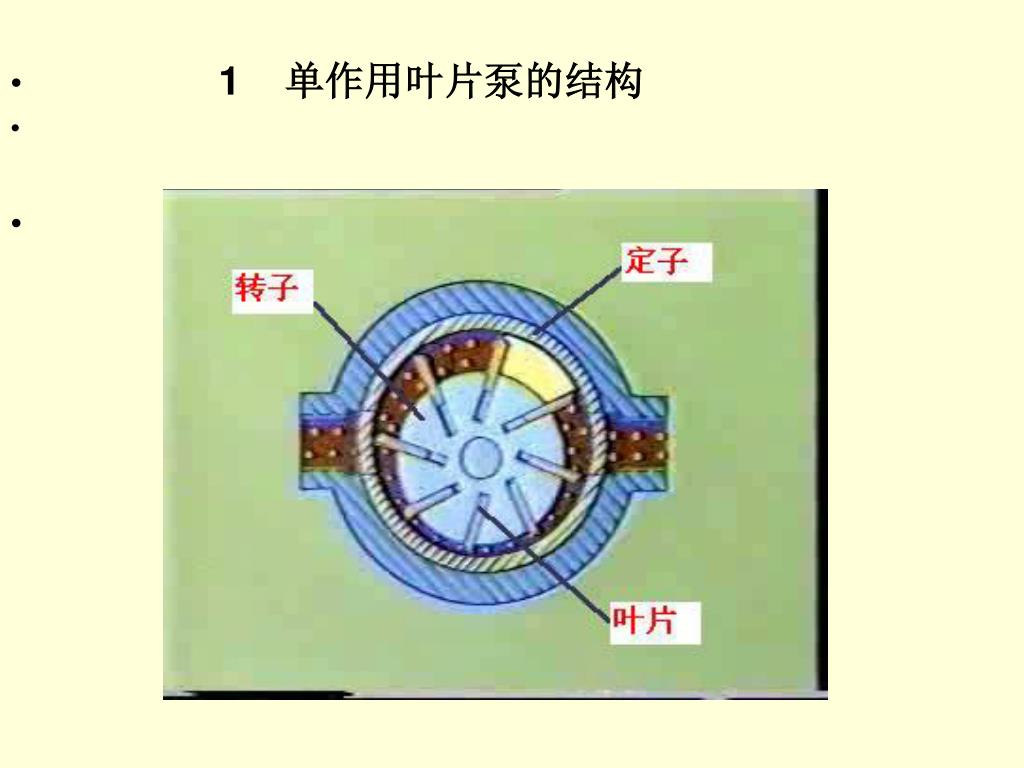

2. 1 单作用叶片泵的结构

3. （二） 单作用叶片泵的结构要点 • 1）定子与转子偏心安置 2）径向液压力不平衡 • 3）叶片后倾 • ∵ 叶片底部分别通吸压油 • ∴ 叶片顶、底受力平衡,故叶片向外运动主要靠旋转时的惯性力，叶片后倾24。单作用叶片泵的流量是有脉动的，理论分析表明，泵内叶片数越多，流量脉动率越小，奇数叶片泵的脉动率比偶数叶 片泵的脉动率小，所以单作用的叶片数均为奇数，一般为13或15片。 （三）单作用变量叶片泵的分类 • 手动 • 变量原理< 限压式* • 自动 < 恒压式 • 恒流量式

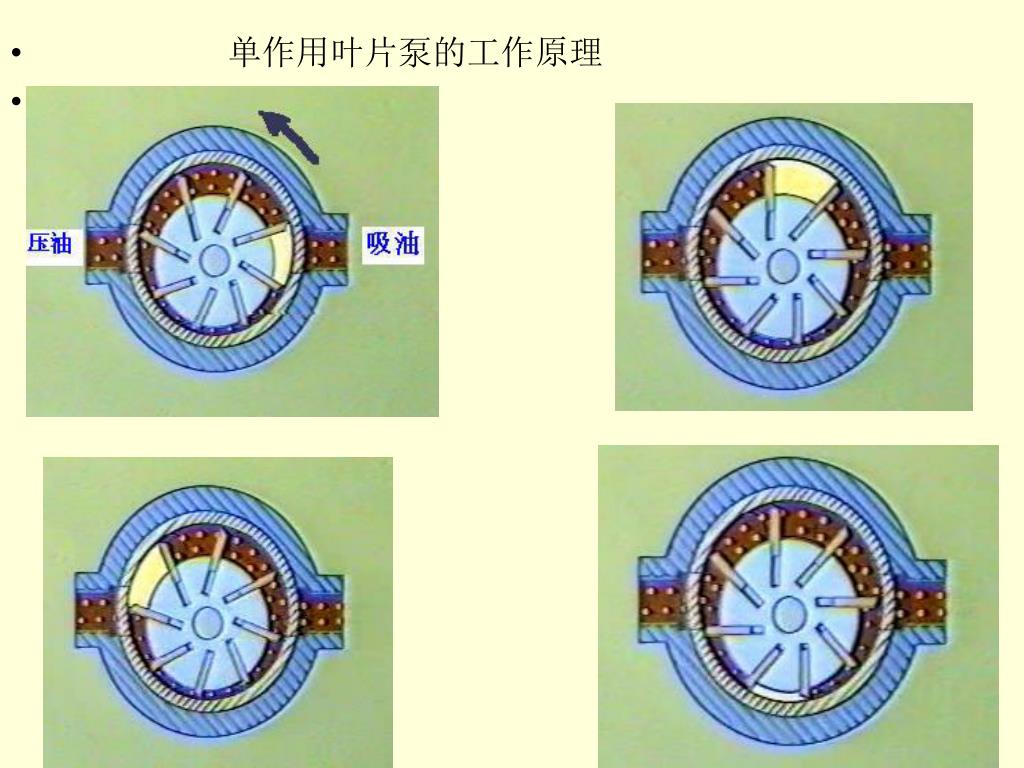

4. 单作用叶片泵的工作原理

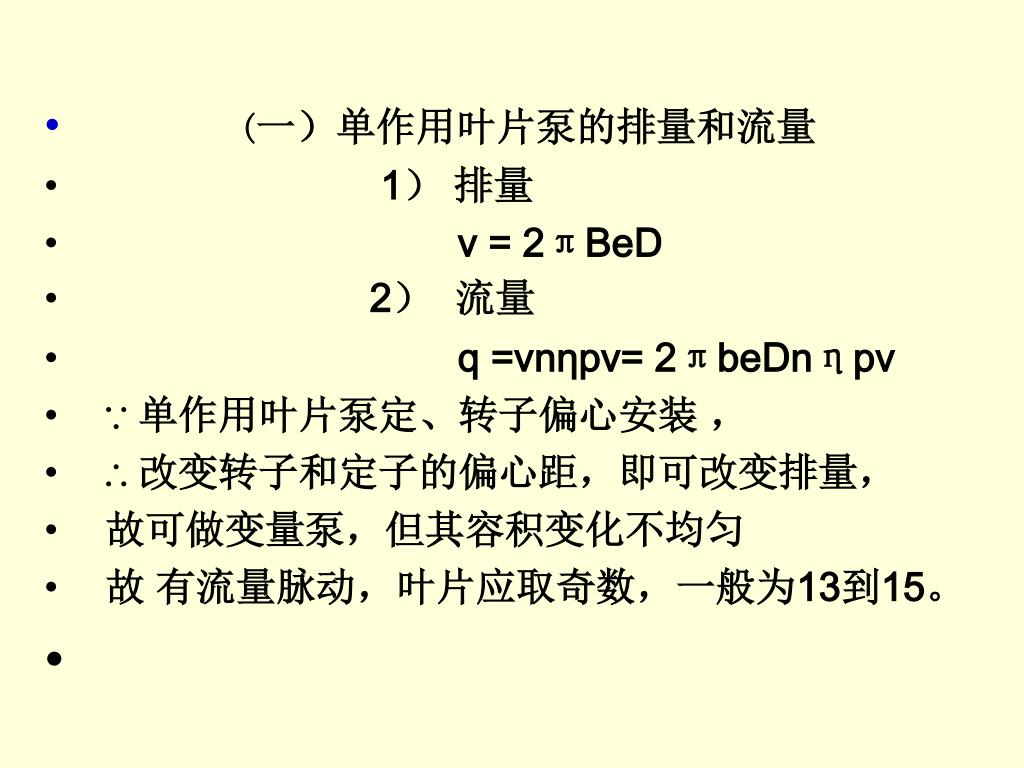

5. (一）单作用叶片泵的排量和流量 • 1） 排量 • v = 2πBeD • 2）流量 • q =vnηpv= 2πbeDnηpv • ∵ 单作用叶片泵定、转子偏心安装 ， • ∴ 改变转子和定子的偏心距，即可改变排量， • 故可做变量泵，但其容积变化不均匀 • 故 有流量脉动，叶片应取奇数，一般为13到15。

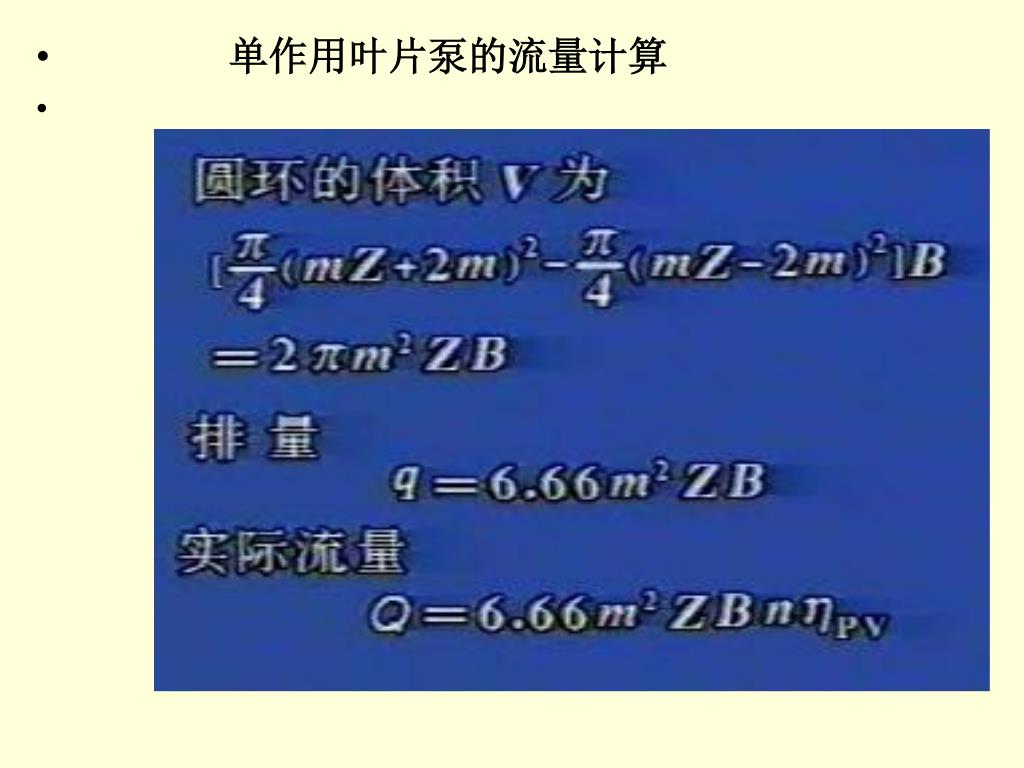

6. 单作用叶片泵的流量计算

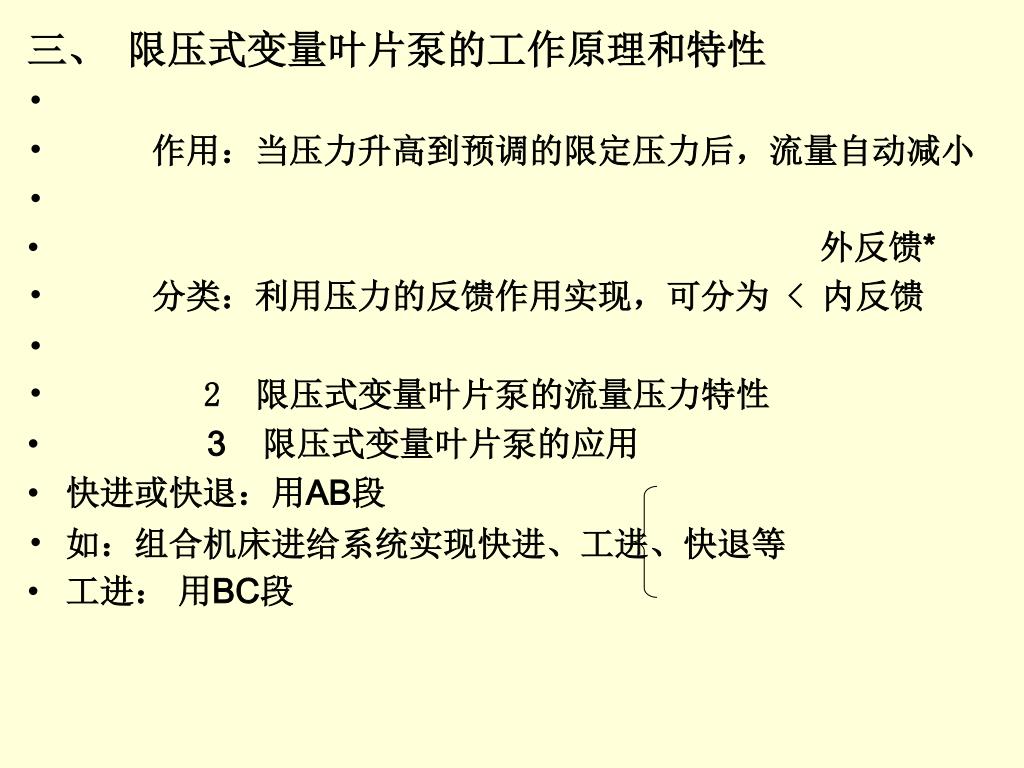

7. 三、 限压式变量叶片泵的工作原理和特性 • 作用：当压力升高到预调的限定压力后，流量自动减小 • 外反馈* • 分类：利用压力的反馈作用实现，可分为 < 内反馈 • 2 限压式变量叶片泵的流量压力特性 • 3限压式变量叶片泵的应用 • 快进或快退：用AB段 • 如：组合机床进给系统实现快进、工进、快退等 • 工进： 用BC段

8. 3.3.2 双作用叶片泵 • 1 双作用叶片泵的工作原理 • 1） 组成 : 定子、转子、叶片、配油盘、传动轴、壳体等 • 2） 工作原理 • V密形成：定子、转子和相邻两叶片、配流盘围成 • 右上、左下，叶片伸出，V密↑吸油 • V密变化：转子逆转< 左上、右下，叶片缩回，V密↓ 压油 • 吸压油口隔开： 配油盘上封油区及叶片 • 3） 特点 • （1） 转子转一周，吸、压油各两次，称双作用式 • （2） 吸、压油口对称，径向力平衡，称卸荷

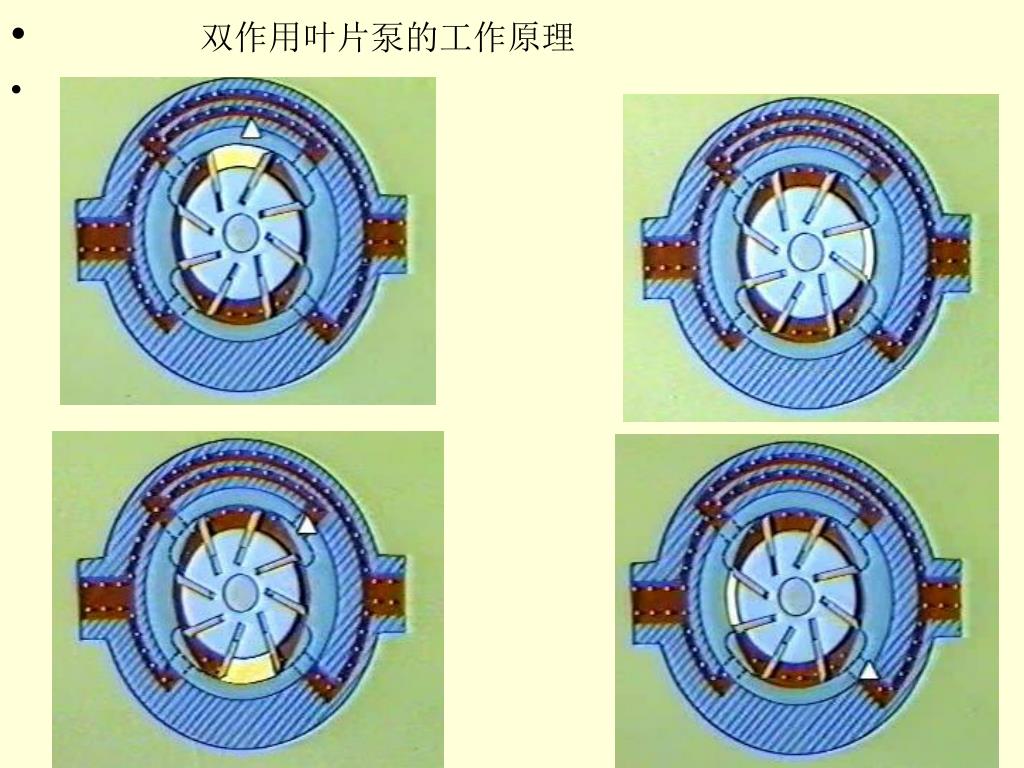

9. 双作用叶片泵的工作原理

10. 2 双作用叶片泵的结构

12. 四、看动画 光碟 五、作业 P37第3.2题
