  1. 可编程控制器（PLC）应用技术

  2. 学习情境四PLC进行脉冲计数控制 • 4.1 停车场管理控制逻辑分析、I/O分配、硬件方案 • 4.2 计数器指令与计数器存储区、比较指令 • 4.3 “停车场”程序的编写、下载、调试与工作分析 • 4.4 计数器应用拓展案例

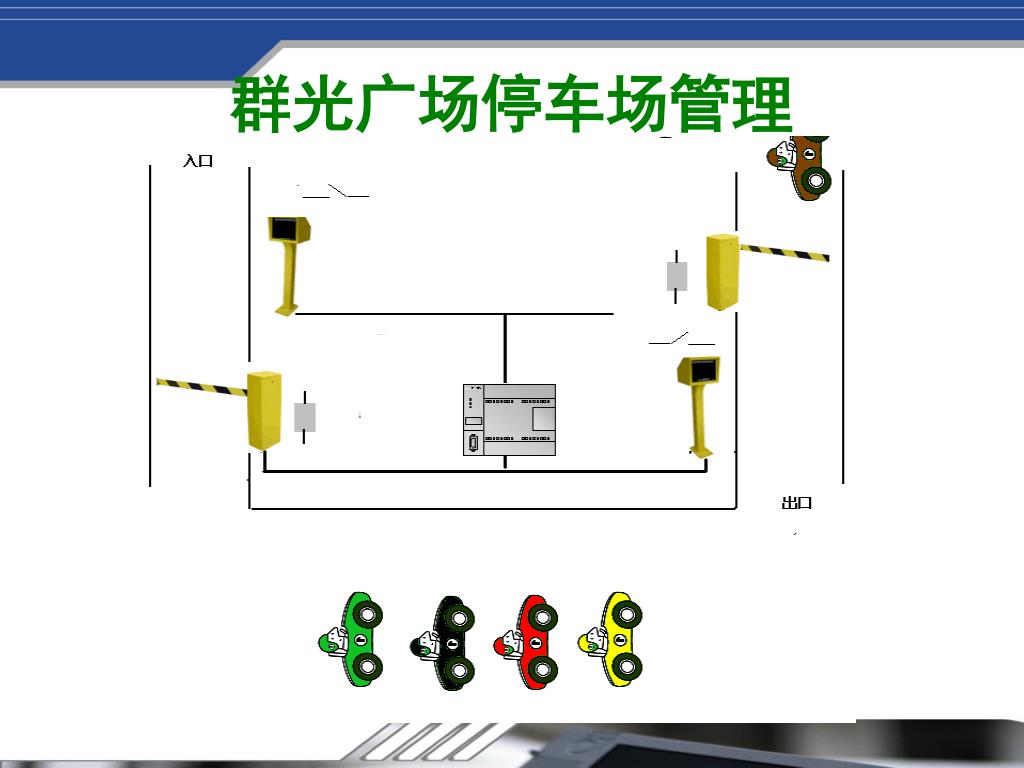

  3. 群光广场停车场管理

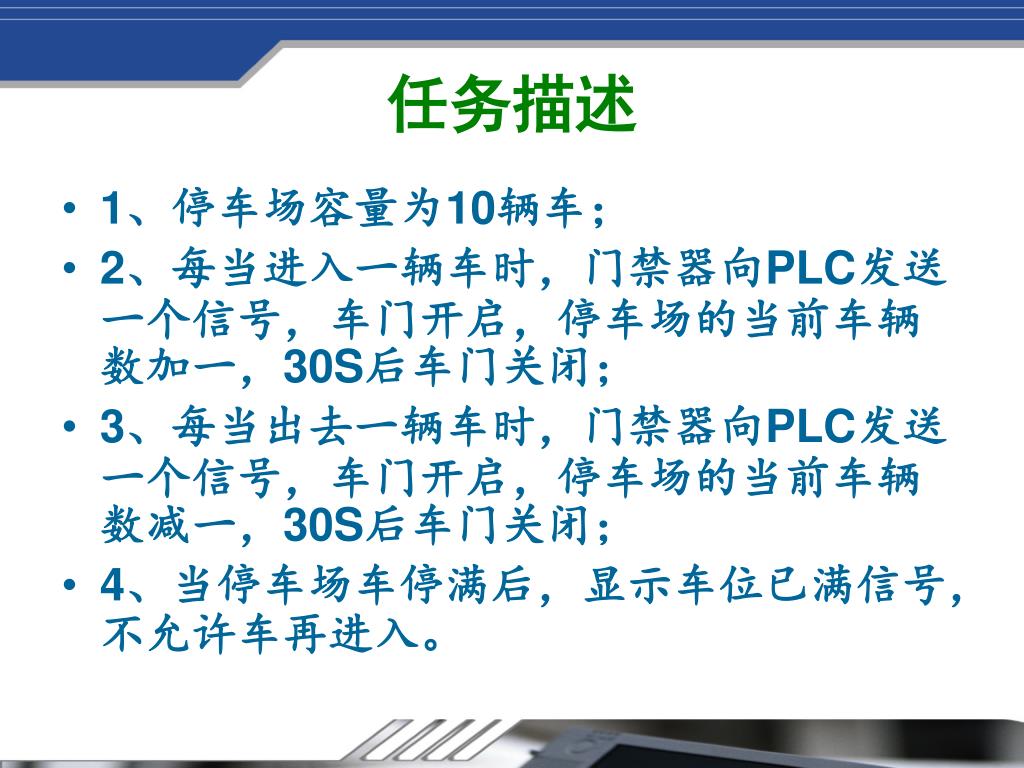

  4. 任务描述 • 1、停车场容量为10辆车； • 2、每当进入一辆车时，门禁器向PLC发送一个信号，车门开启，停车场的当前车辆数加一，30S后车门关闭； • 3、每当出去一辆车时，门禁器向PLC发送一个信号，车门开启，停车场的当前车辆数减一，30S后车门关闭； • 4、当停车场车停满后，显示车位已满信号，不允许车再进入。

  5. CPU224 RELAY 车进 Q0.0 入车开门 I0.0 入车关门 车出 I0.1 出车开门 Q0.3 Q0.1 Q0.2 出车关门 Q0.4 车位已满信号 L+ AC220 PLC控制方案与I/O分配 设计的一个已占车位计数器，每进一辆车，计数器加一，每出一辆车，计数器减一

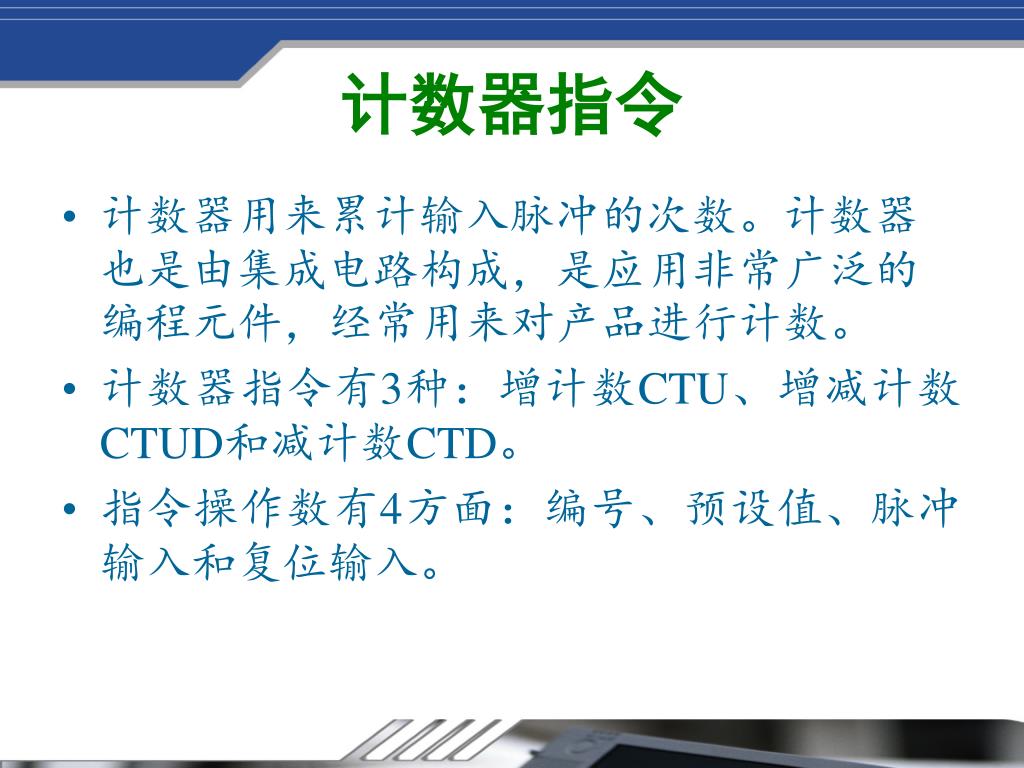

  6. 计数器指令 • 计数器用来累计输入脉冲的次数。计数器也是由集成电路构成，是应用非常广泛的编程元件，经常用来对产品进行计数。 • 计数器指令有3种：增计数CTU、增减计数CTUD和减计数CTD。 • 指令操作数有4方面：编号、预设值、脉冲输入和复位输入。

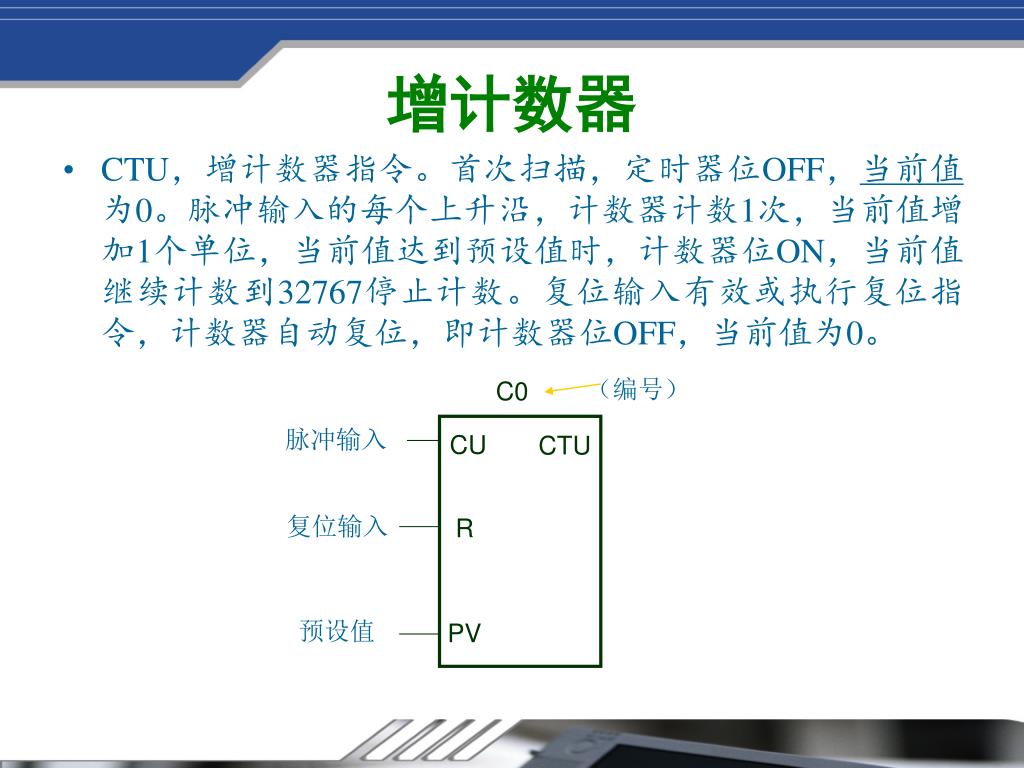

  7. 增计数器 • CTU，增计数器指令。首次扫描，定时器位OFF，当前值为0。脉冲输入的每个上升沿，计数器计数1次，当前值增加1个单位，当前值达到预设值时，计数器位ON，当前值继续计数到32767停止计数。复位输入有效或执行复位指令，计数器自动复位，即计数器位OFF，当前值为0。 （编号） C0 脉冲输入 CU CTU 复位输入 R 预设值 PV

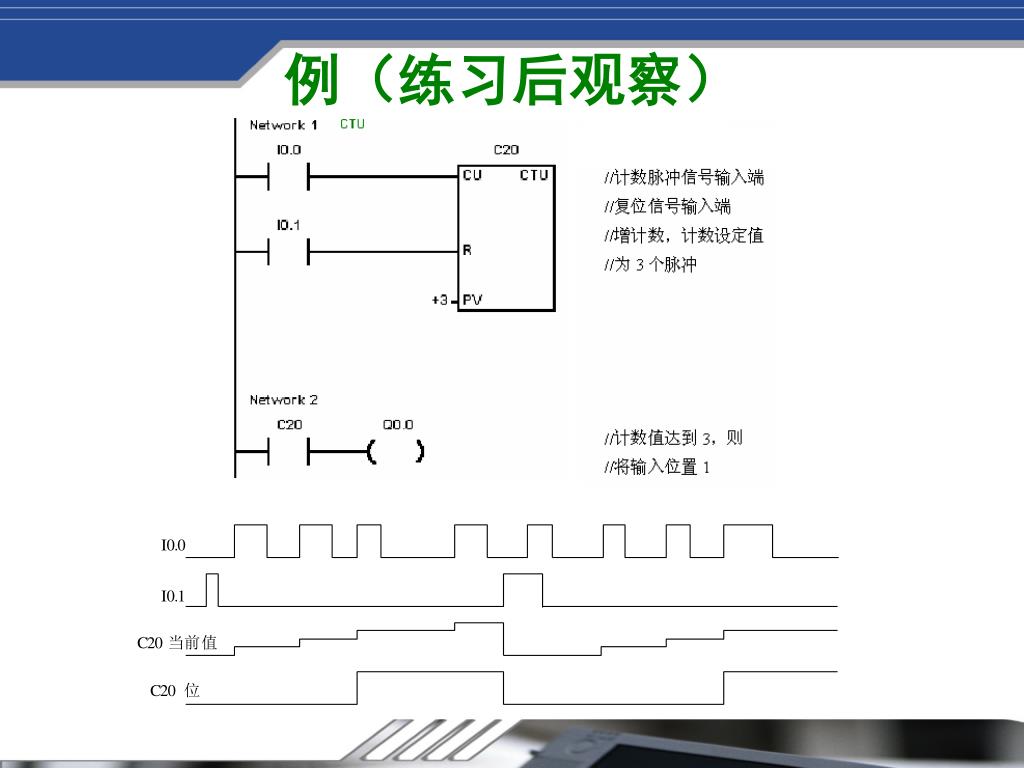

  8. 例（练习后观察）

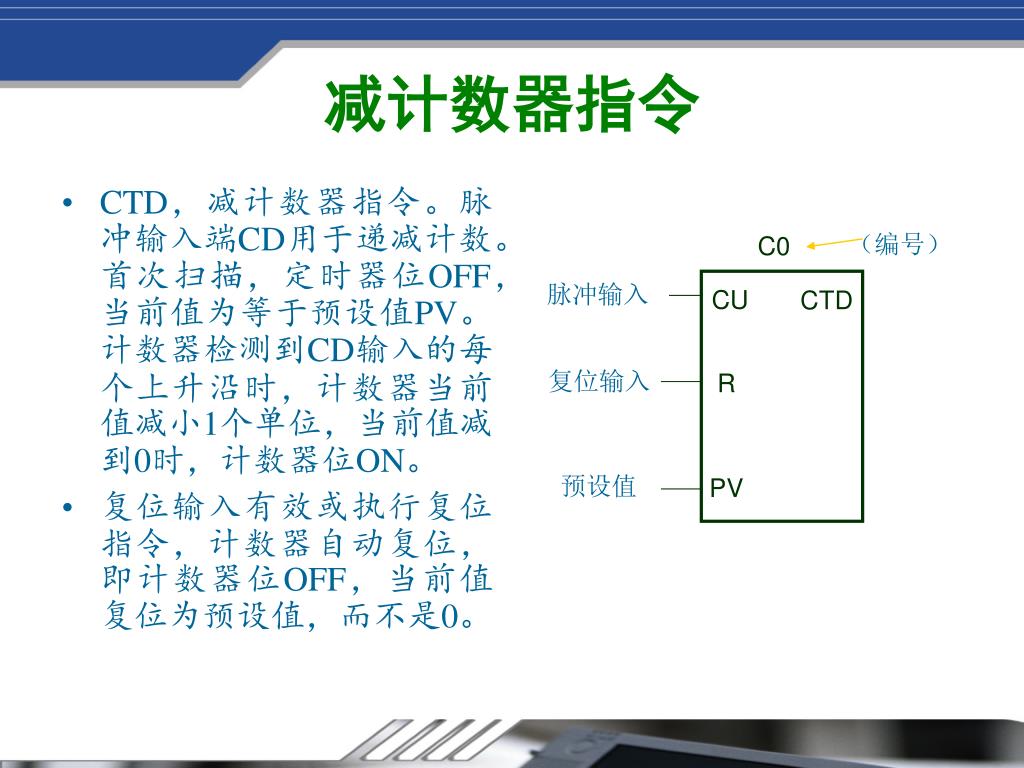

  9. （编号） C0 脉冲输入 CU CTD 复位输入 R 预设值 PV 减计数器指令 • CTD，减计数器指令。脉冲输入端CD用于递减计数。首次扫描，定时器位OFF，当前值为等于预设值PV。计数器检测到CD输入的每个上升沿时，计数器当前值减小1个单位，当前值减到0时，计数器位ON。 • 复位输入有效或执行复位指令，计数器自动复位，即计数器位OFF，当前值复位为预设值，而不是0。

  10. 例（练习后观察）

  11. 增减计数器 • CTUD，增减计数器指令。有两个脉冲输入端：CU输入端用于递增计数，CD输入端用于递减计数。 （编号） C0 增脉冲输入 CU CTUD 减脉冲输入 CD 复位输入 R 预设值 PV

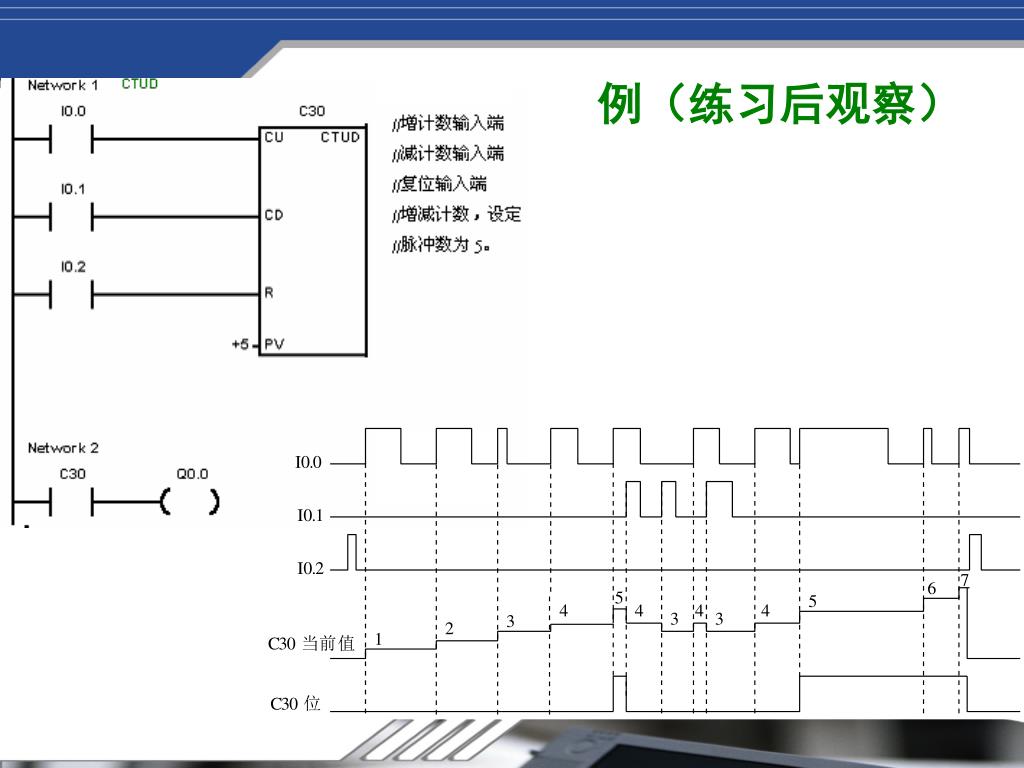

  12. 例（练习后观察）

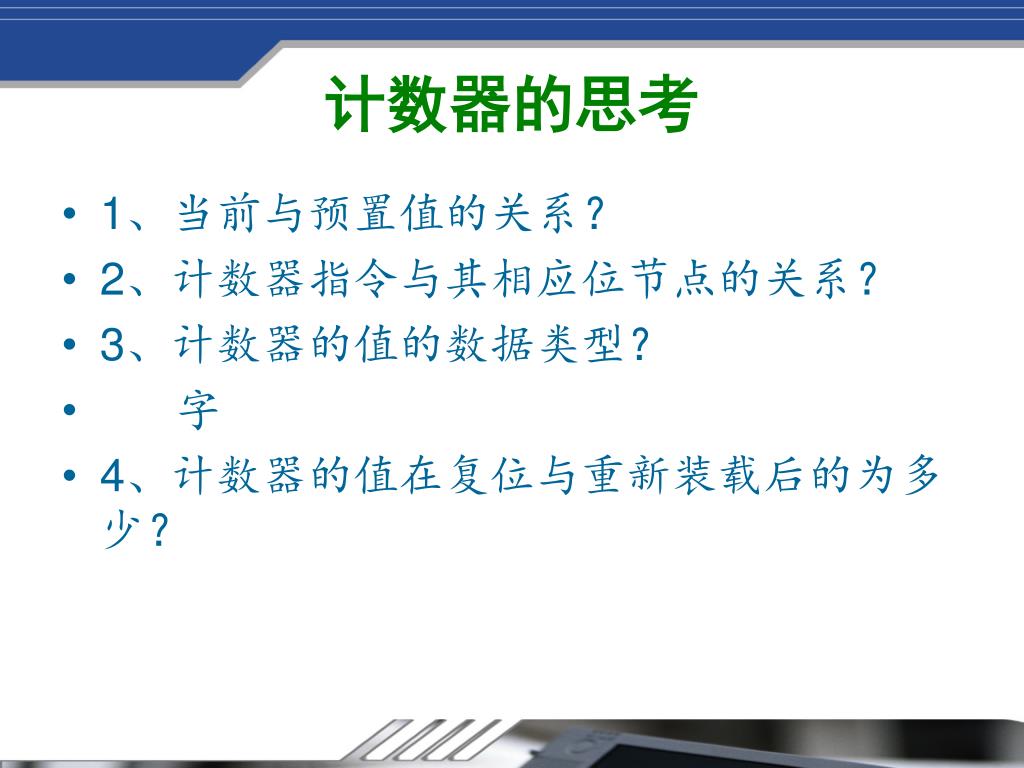

  13. 计数器的思考 • 1、当前与预置值的关系？ • 2、计数器指令与其相应位节点的关系？ • 3、计数器的值的数据类型？ • 字 • 4、计数器的值在复位与重新装载后的为多少？

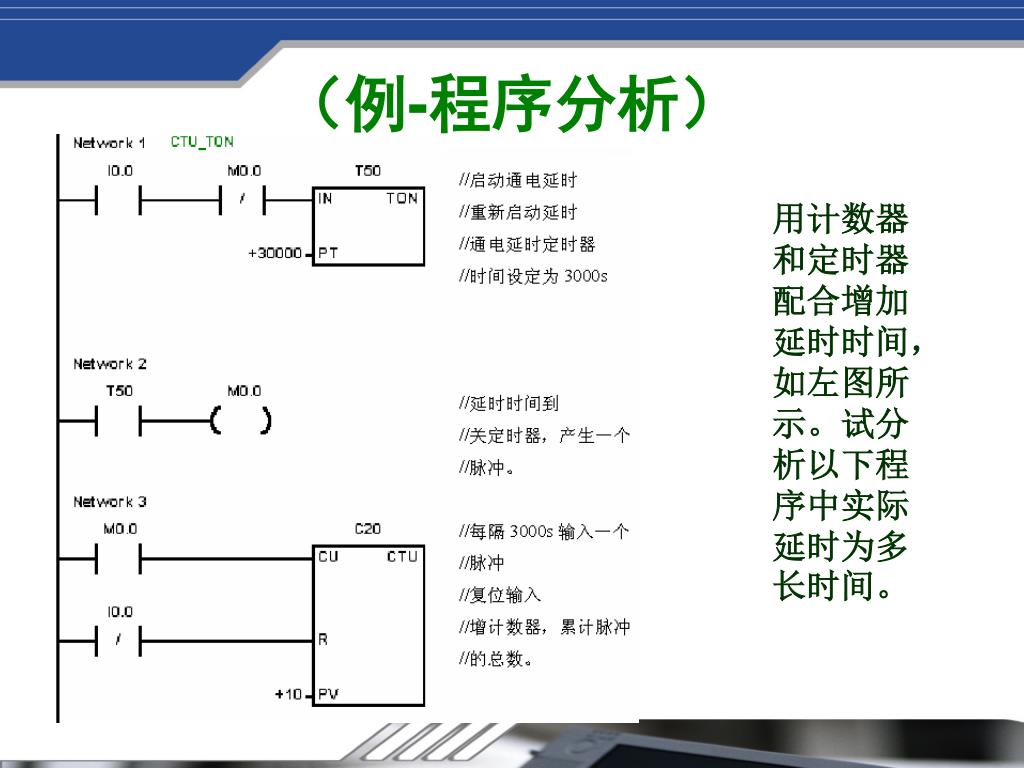

  14. （例-程序分析） 用计数器和定时器配合增加延时时间，如左图所示。试分析以下程序中实际延时为多长时间。

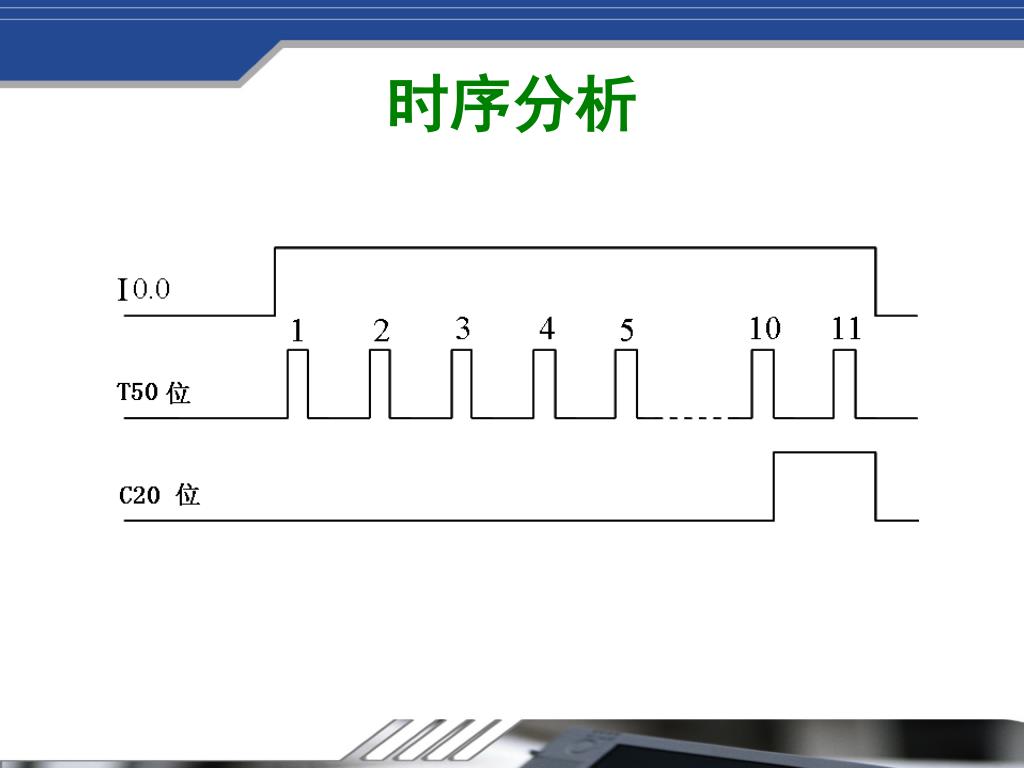

  15. 时序分析

  16. 字节比较指令 • 字节比较用于比较两个字节型整数值IN1和IN2的大小，字节比较是无符号的。

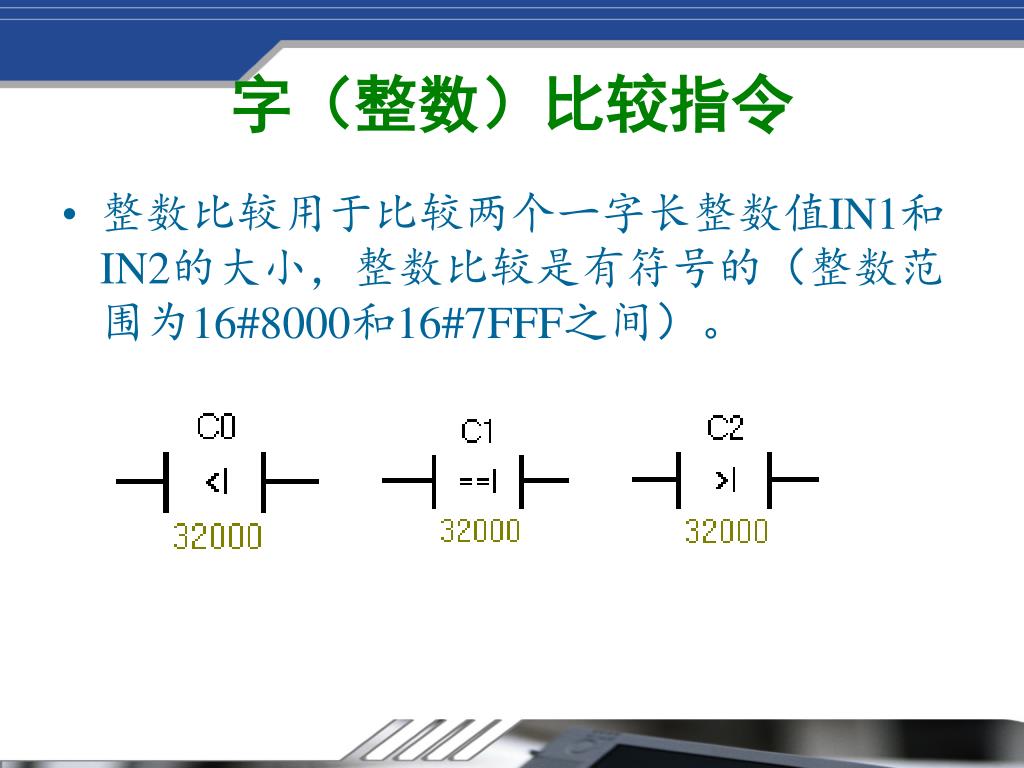

  17. 字（整数）比较指令 • 整数比较用于比较两个一字长整数值IN1和IN2的大小，整数比较是有符号的（整数范围为16#8000和16#7FFF之间）。

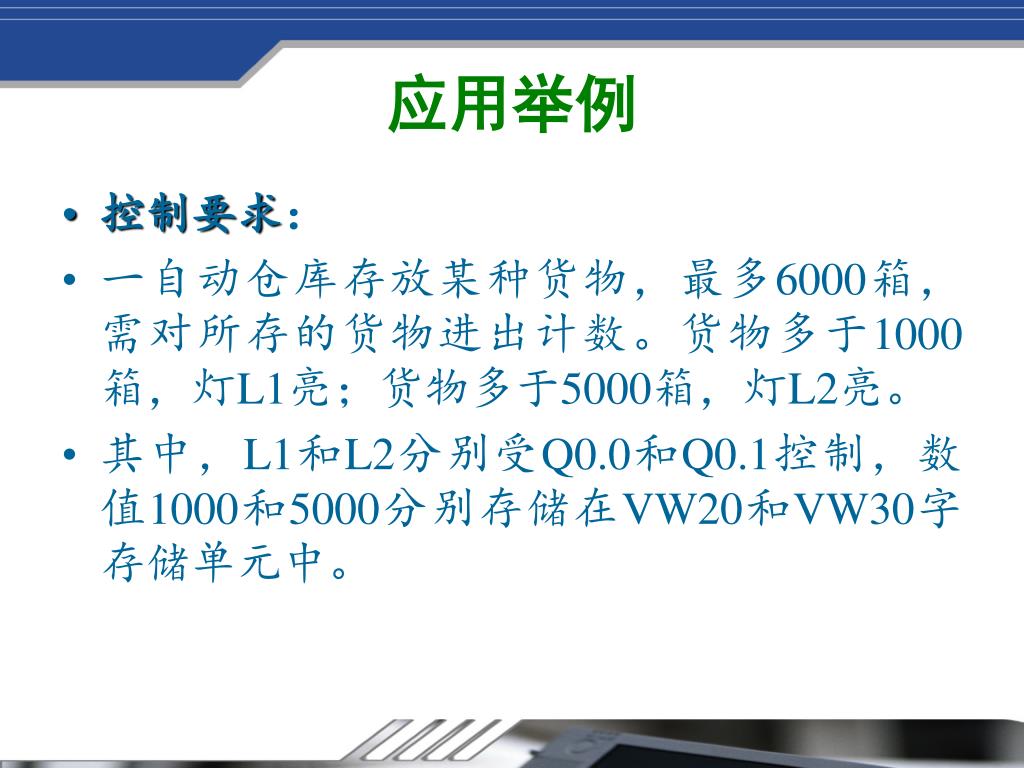

  18. 应用举例 • 控制要求： • 一自动仓库存放某种货物，最多6000箱，需对所存的货物进出计数。货物多于1000箱，灯L1亮；货物多于5000箱，灯L2亮。 • 其中，L1和L2分别受Q0.0和Q0.1控制，数值1000和5000分别存储在VW20和VW30字存储单元中。

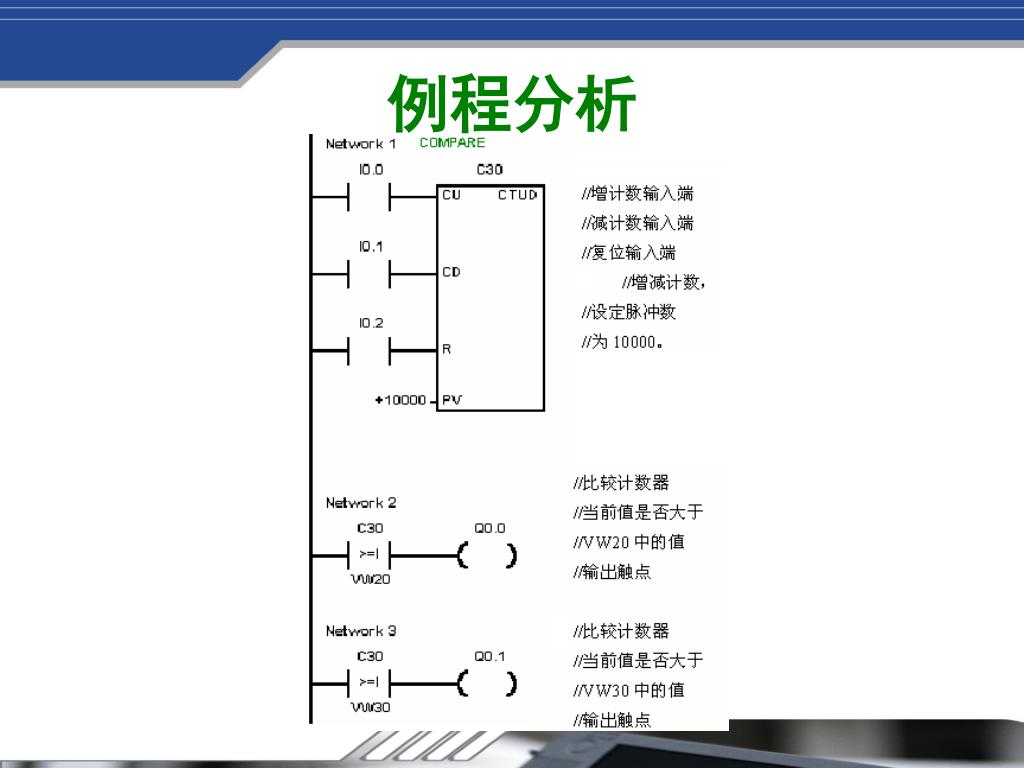

  19. 例程分析

  20. 停车场的管理程序 • 1、请同学们选用合理的指令； • 2、 请同学们根据控制方案设计程序并调试； • 3、在程序设计时充分考虑一些异常情况； • 4、请小组交流讨论； • 5、请小组代表来交流； • 6、点评与总结。
