Presentation Transcript

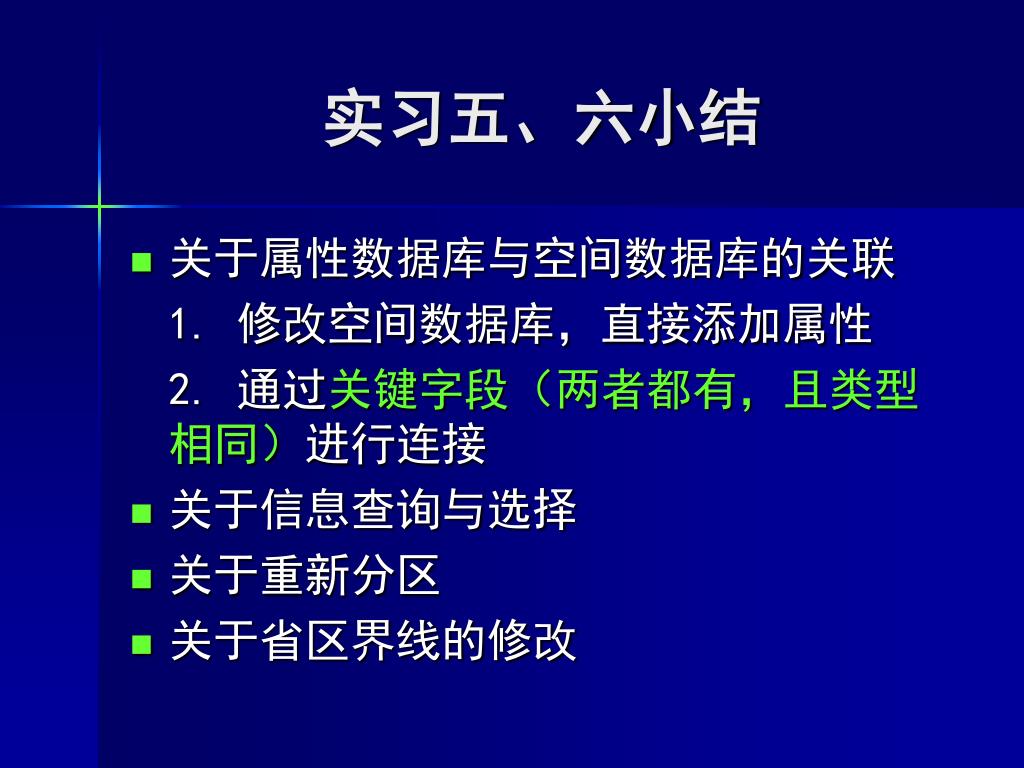

slide1

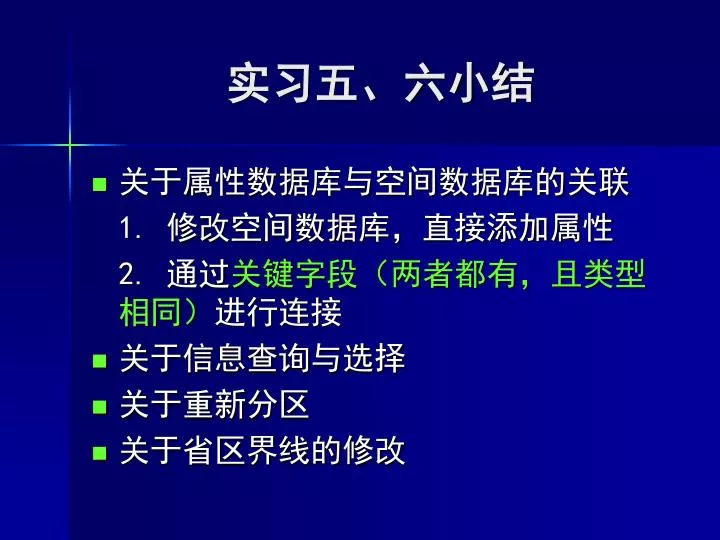

实习五、六小结
  • 关于属性数据库与空间数据库的关联

1. 修改空间数据库,直接添加属性

2. 通过关键字段(两者都有,且类型相同)进行连接

  • 关于信息查询与选择
  • 关于重新分区
  • 关于省区界线的修改
slide2

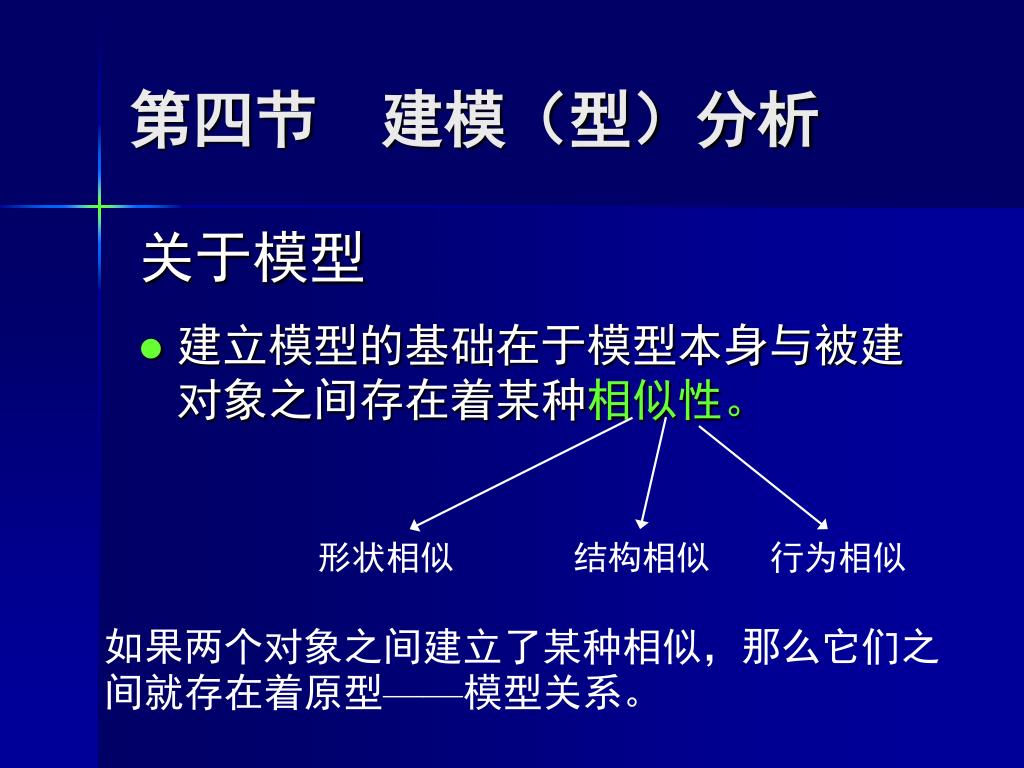

第四节 建模(型)分析

关于模型

  • 建立模型的基础在于模型本身与被建对象之间存在着某种相似性。

形状相似

结构相似

行为相似

如果两个对象之间建立了某种相似,那么它们之间就存在着原型——模型关系。

slide3

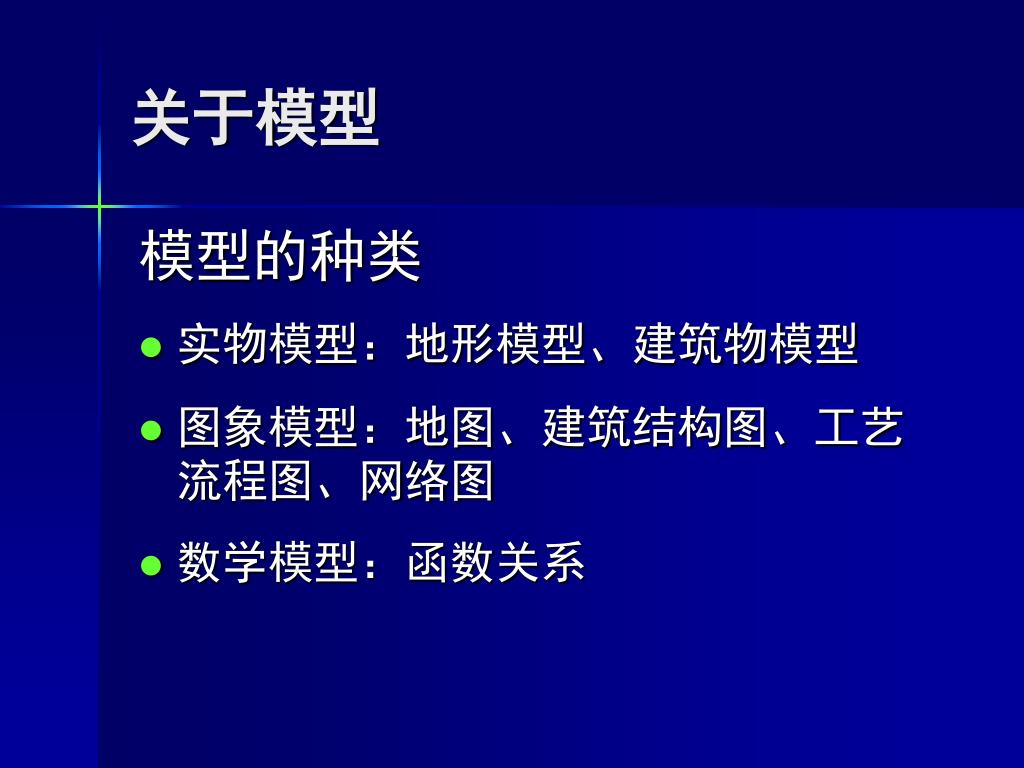

关于模型

模型的种类

  • 实物模型:地形模型、建筑物模型
  • 图象模型:地图、建筑结构图、工艺流程图、网络图
  • 数学模型:函数关系
slide4

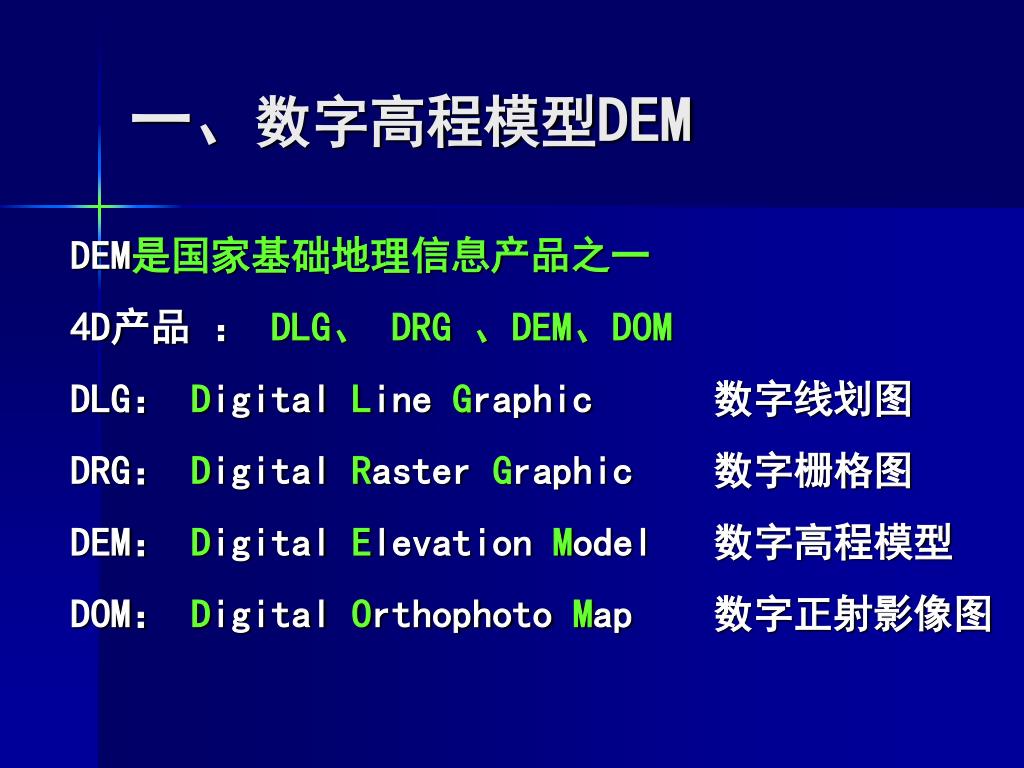

一、数字高程模型DEM

DEM是国家基础地理信息产品之一

4D产品:DLG、 DRG、DEM、DOM

DLG:Digital Line Graphic数字线划图

DRG:Digital Raster Graphic数字栅格图

DEM:Digital Elevation Model 数字高程模型

DOM:Digital Orthophoto Map 数字正射影像图

slide5
1. 数字高程模型的含义

Digital Elevation Model ( DEM )

Digital Terrain Model ( DTM )

它是地球表面地形地貌离散数字的一种数学表达。DEM是DTM的一个子集。

Vi = ( Xi , Yi , Zi ) ( i= 1,2 ,3 ,…, n )

2 dem

75

70

60

50

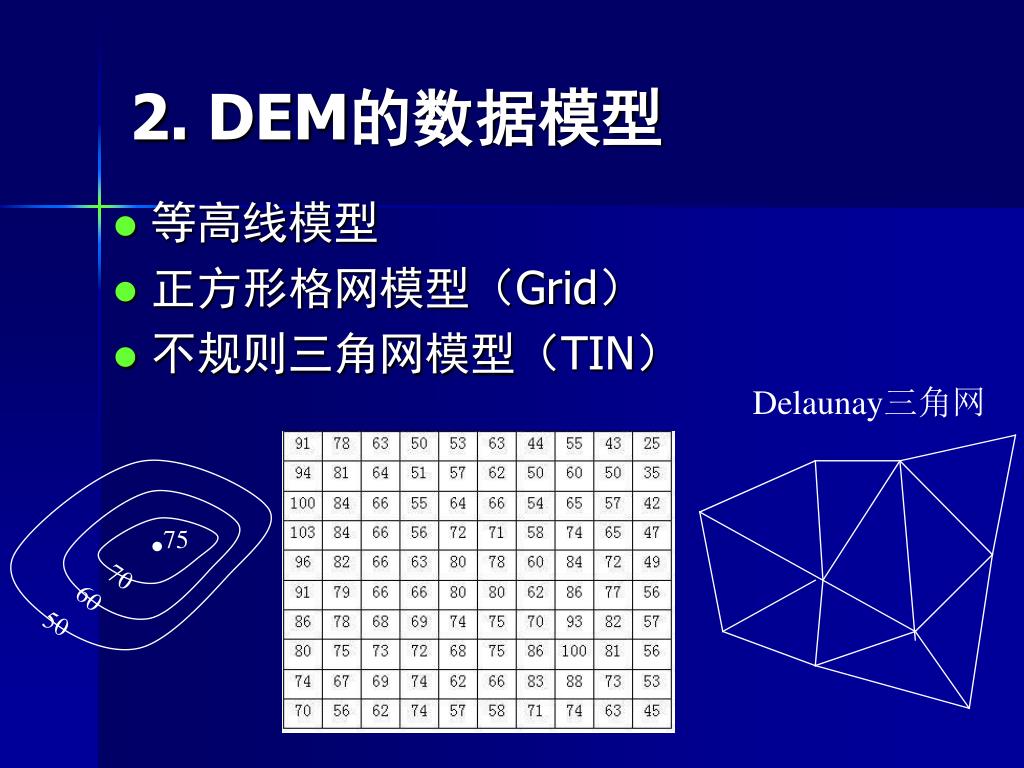

2. DEM的数据模型
  • 等高线模型
  • 正方形格网模型(Grid)
  • 不规则三角网模型(TIN)

Delaunay三角网

delaunay voronoi

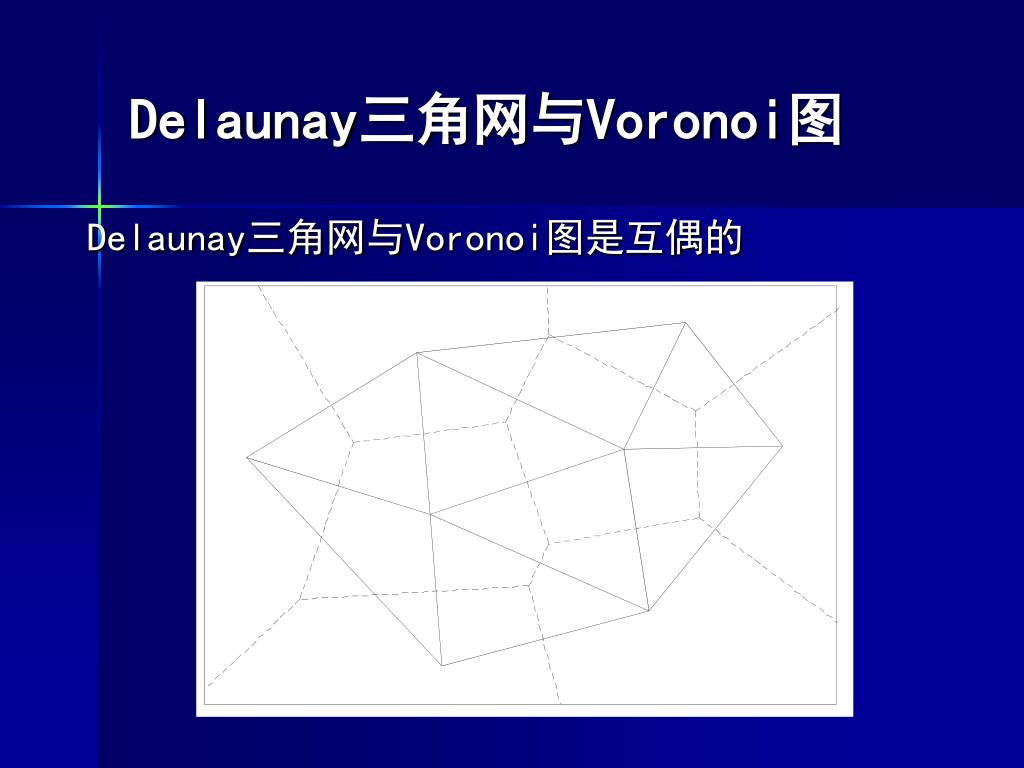

Delaunay三角网与Voronoi图

Delaunay三角网与Voronoi图是互偶的

delaunay

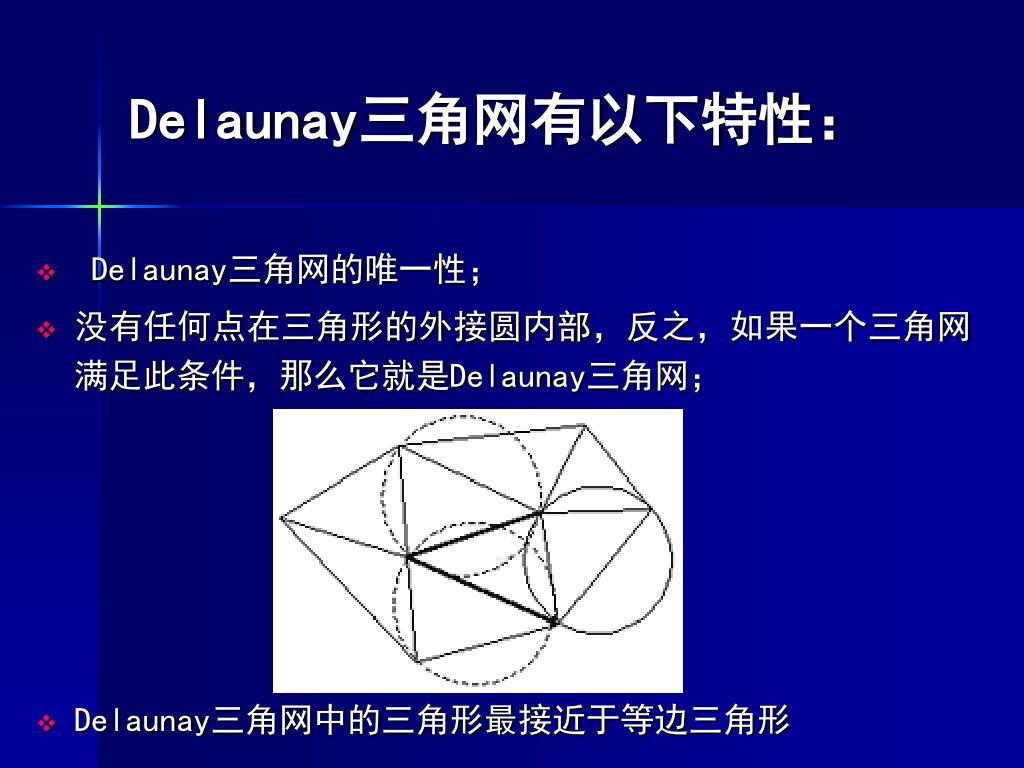

Delaunay三角网有以下特性:
  • Delaunay三角网的唯一性;
  • 没有任何点在三角形的外接圆内部,反之,如果一个三角网满足此条件,那么它就是Delaunay三角网;
  • Delaunay三角网中的三角形最接近于等边三角形
3 dem

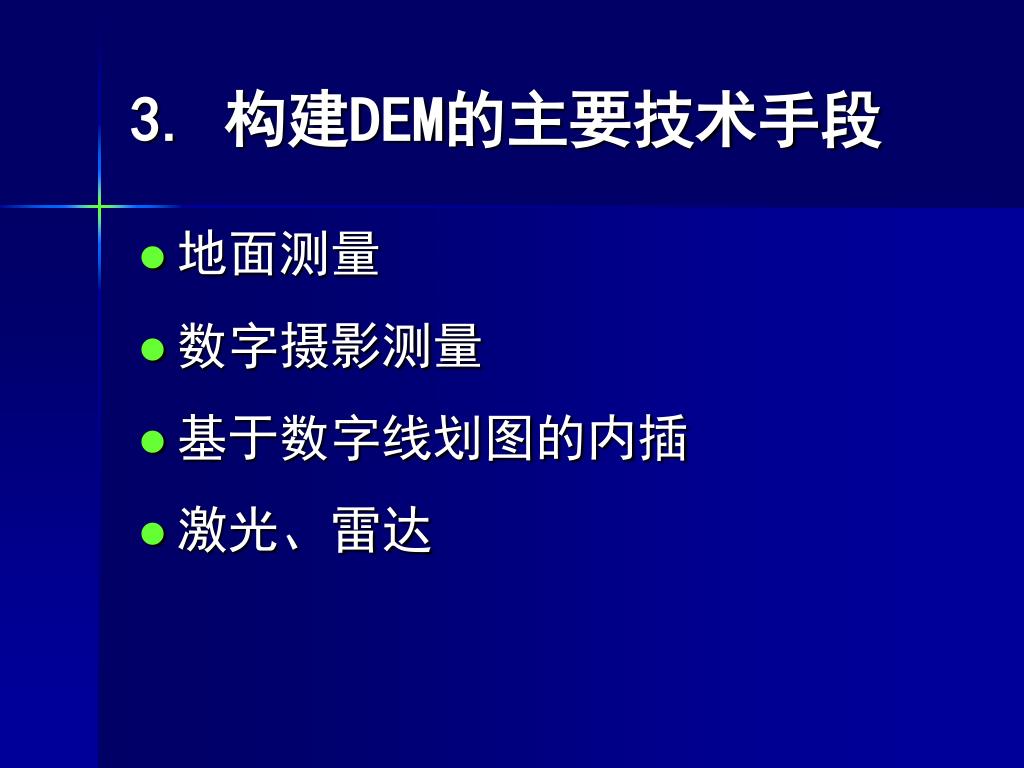

3. 构建DEM的主要技术手段
  • 地面测量
  • 数字摄影测量
  • 基于数字线划图的内插
  • 激光、雷达
4 dem

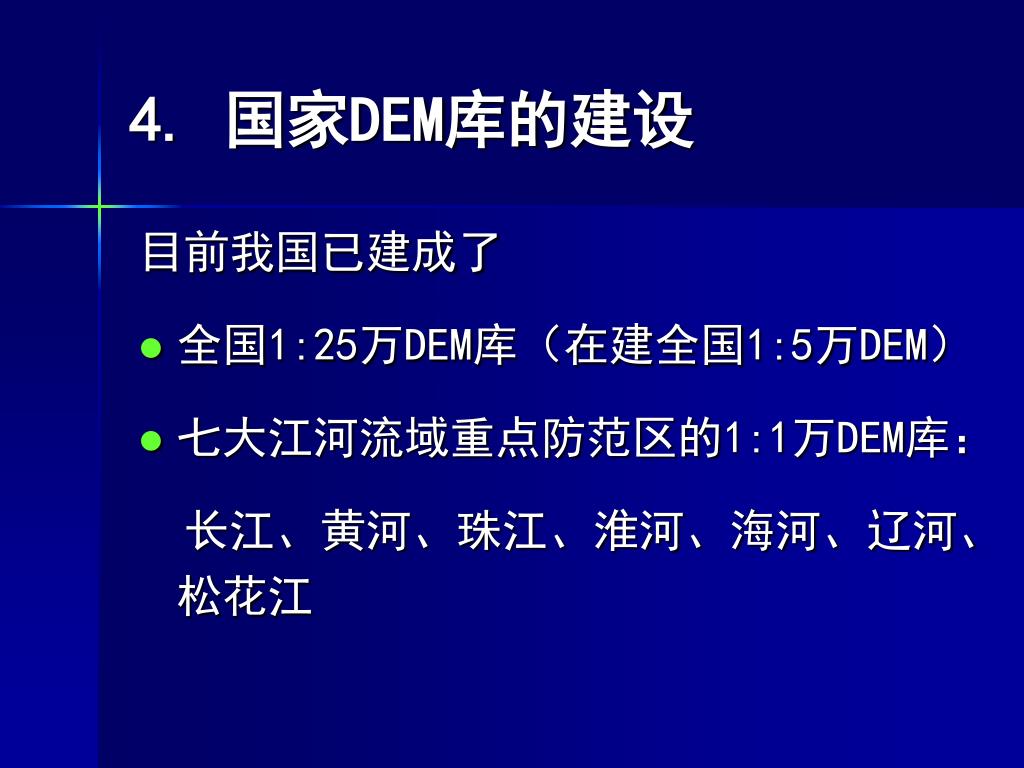

4. 国家DEM库的建设

目前我国已建成了

  • 全国1:25万DEM库(在建全国1:5万DEM)
  • 七大江河流域重点防范区的1:1万DEM库:

长江、黄河、珠江、淮河、海河、辽河、松花江

5 dem

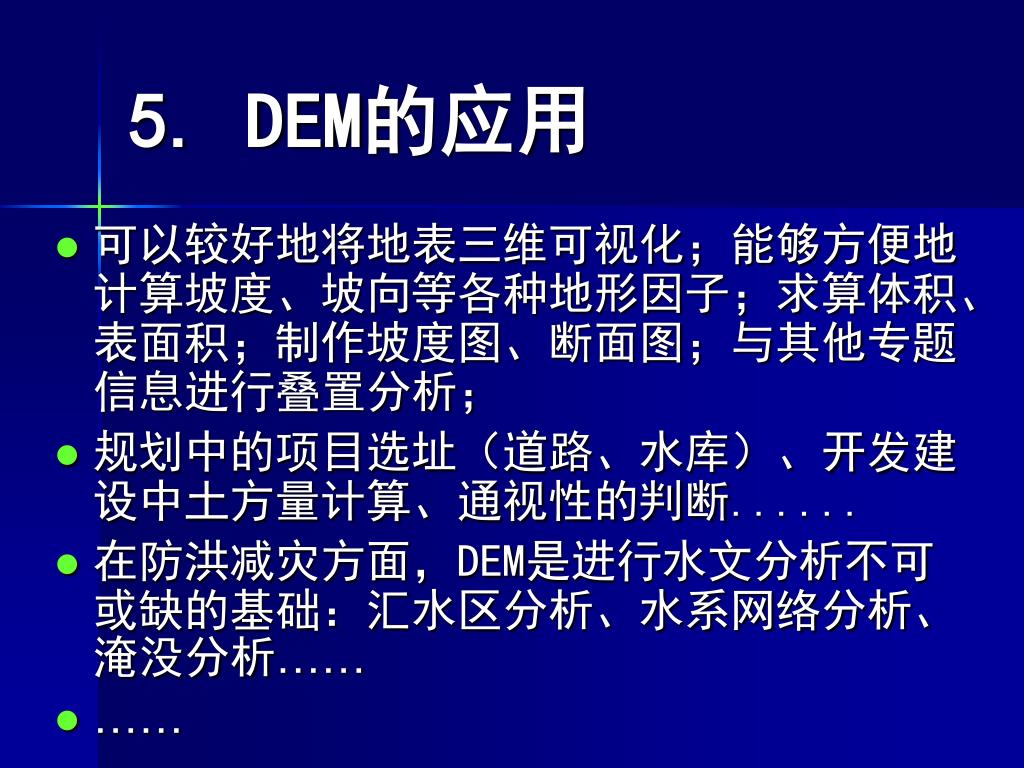

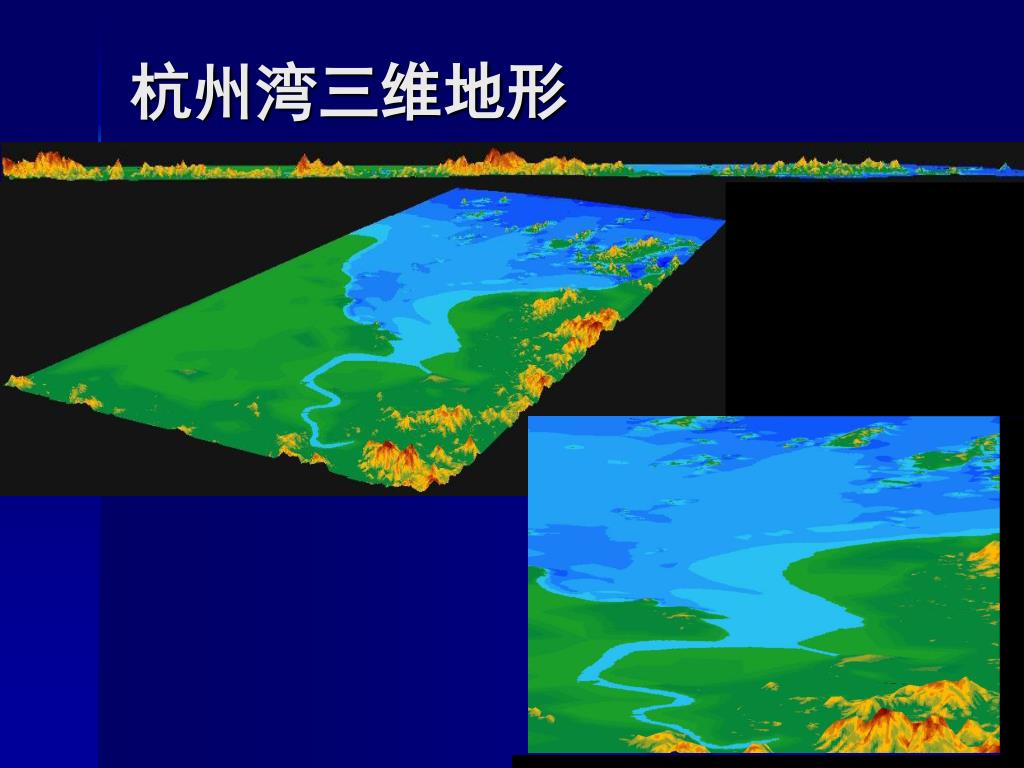

5. DEM的应用

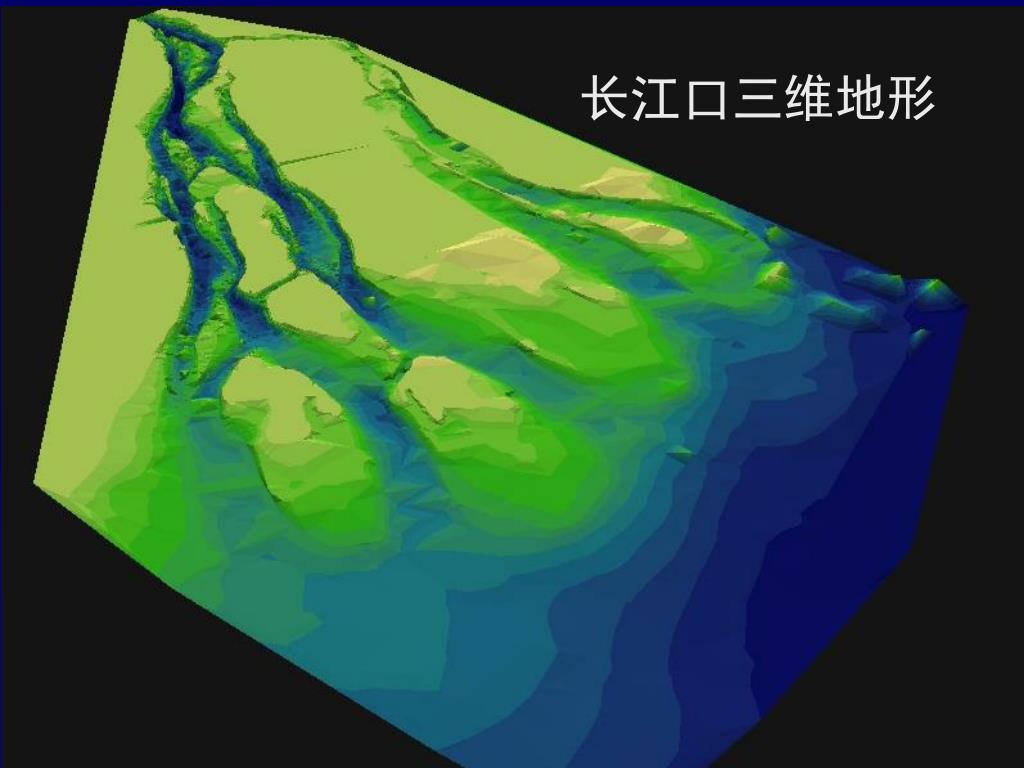

  • 可以较好地将地表三维可视化;能够方便地计算坡度、坡向等各种地形因子;求算体积、表面积;制作坡度图、断面图;与其他专题信息进行叠置分析;
  • 规划中的项目选址(道路、水库)、开发建设中土方量计算、通视性的判断......
  • 在防洪减灾方面,DEM是进行水文分析不可或缺的基础:汇水区分析、水系网络分析、淹没分析……
  • ……
slide14

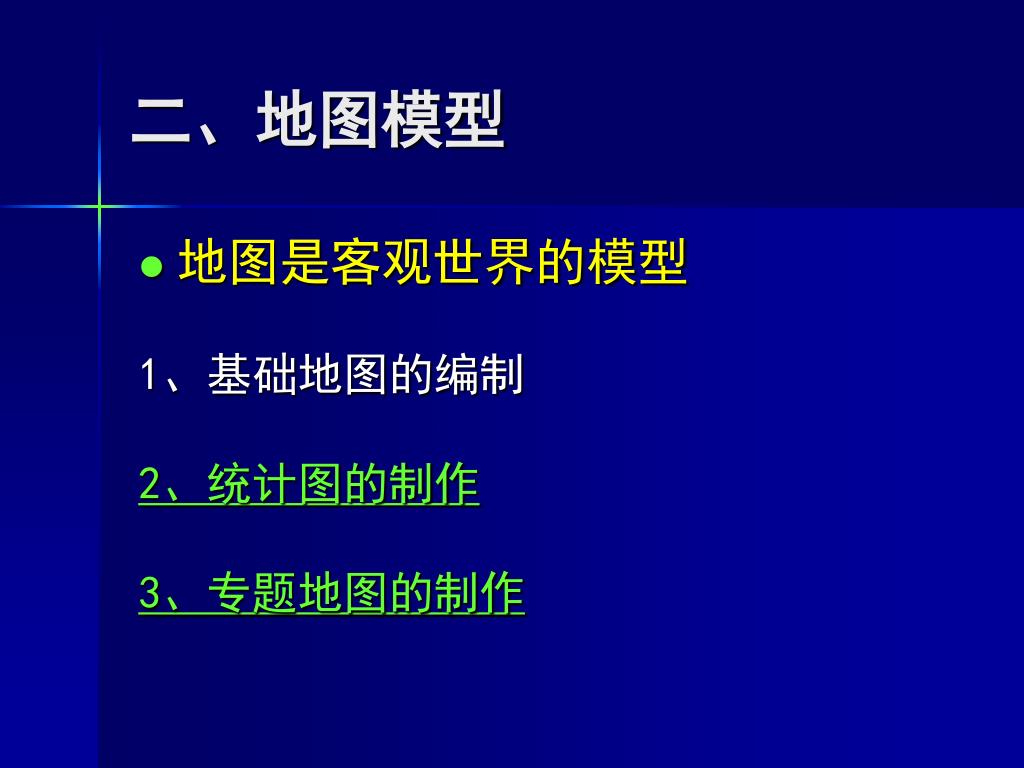

二、地图模型
  • 地图是客观世界的模型

1、基础地图的编制

2、统计图的制作

3、专题地图的制作

slide15

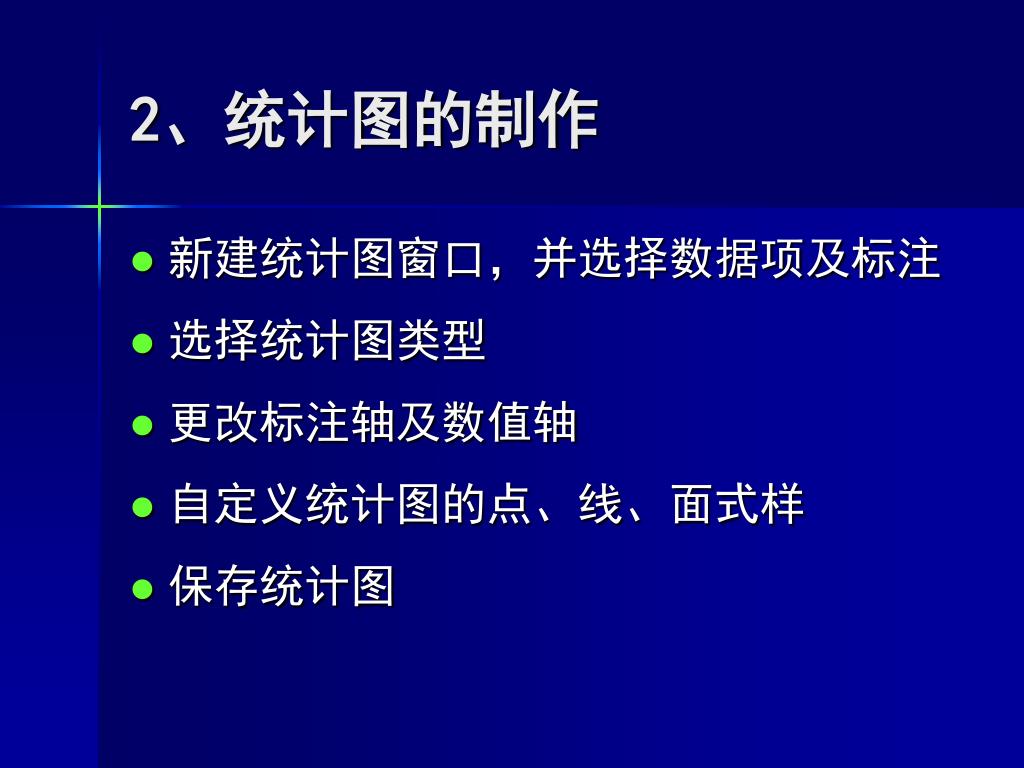

2、统计图的制作
  • 新建统计图窗口,并选择数据项及标注
  • 选择统计图类型
  • 更改标注轴及数值轴
  • 自定义统计图的点、线、面式样
  • 保存统计图
slide16

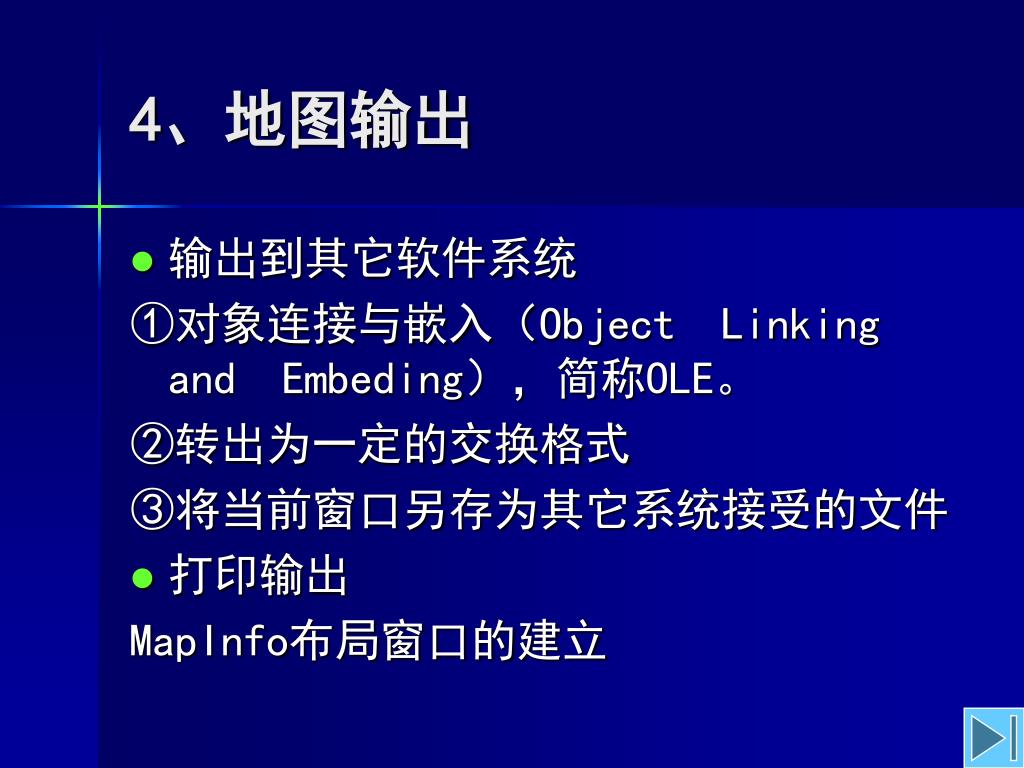

4、地图输出
  • 输出到其它软件系统

①对象连接与嵌入(Object Linking and Embeding),简称OLE。

②转出为一定的交换格式

③将当前窗口另存为其它系统接受的文件

  • 打印输出

MapInfo布局窗口的建立

slide17

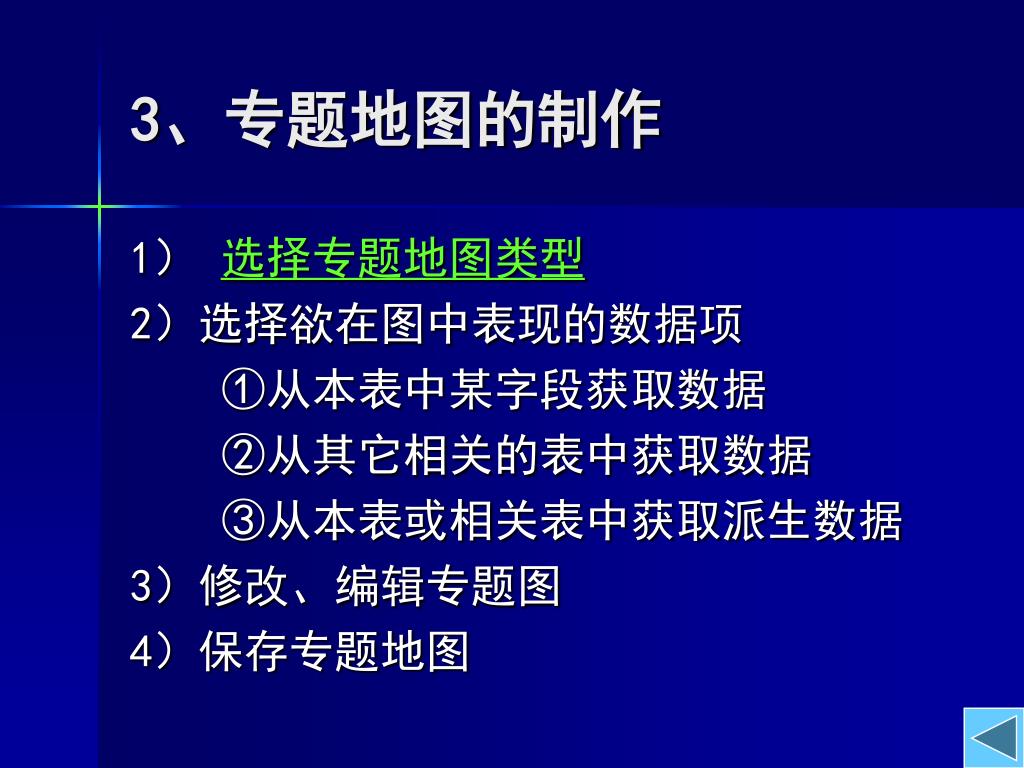

3、专题地图的制作

1) 选择专题地图类型

2)选择欲在图中表现的数据项

①从本表中某字段获取数据

②从其它相关的表中获取数据

③从本表或相关表中获取派生数据

3)修改、编辑专题图

4)保存专题地图

slide18

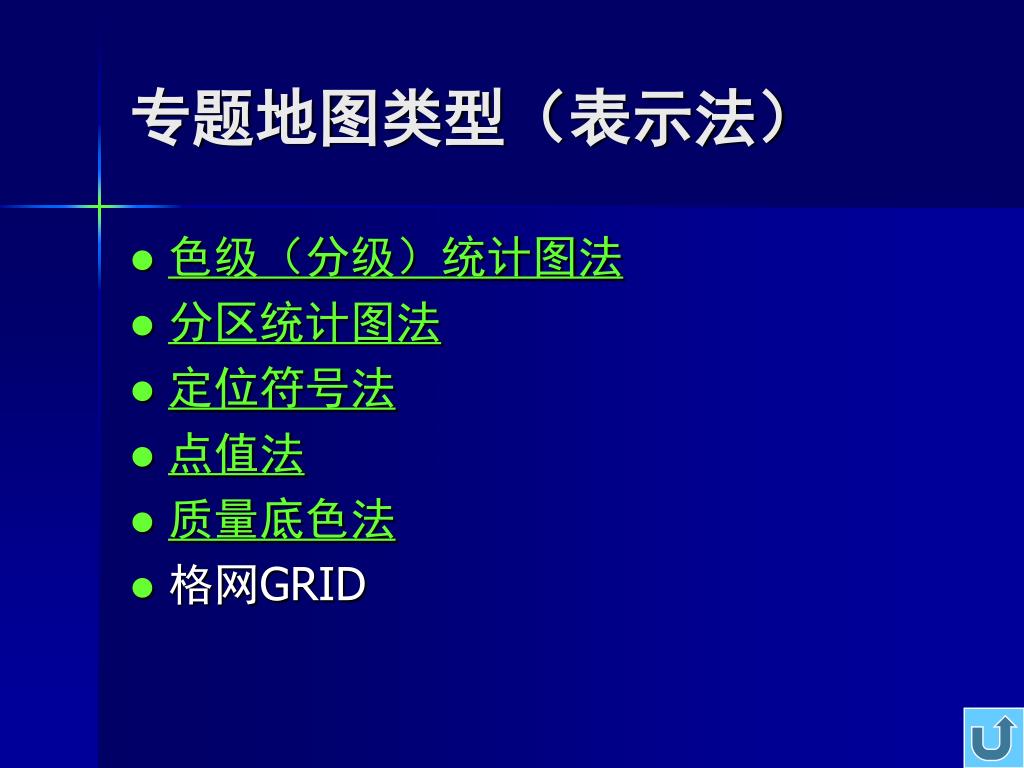

专题地图类型(表示法)
  • 色级(分级)统计图法
  • 分区统计图法
  • 定位符号法
  • 点值法
  • 质量底色法
  • 格网GRID
slide19

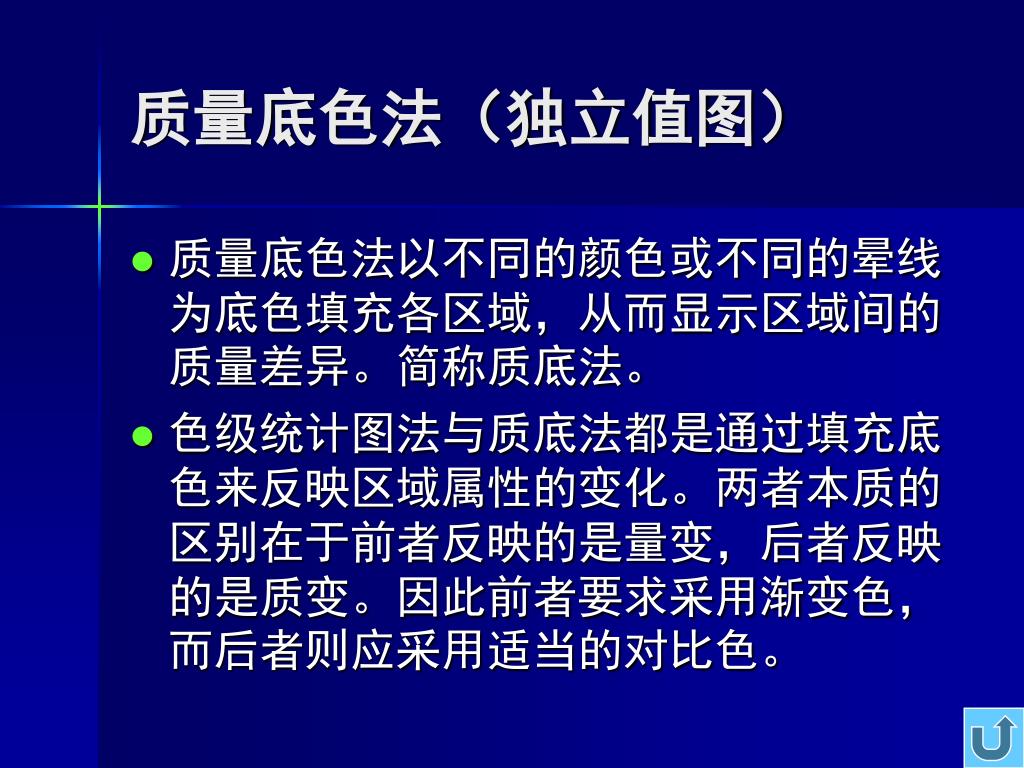

质量底色法(独立值图)
  • 质量底色法以不同的颜色或不同的晕线为底色填充各区域,从而显示区域间的质量差异。简称质底法。
  • 色级统计图法与质底法都是通过填充底色来反映区域属性的变化。两者本质的区别在于前者反映的是量变,后者反映的是质变。因此前者要求采用渐变色,而后者则应采用适当的对比色。
slide20

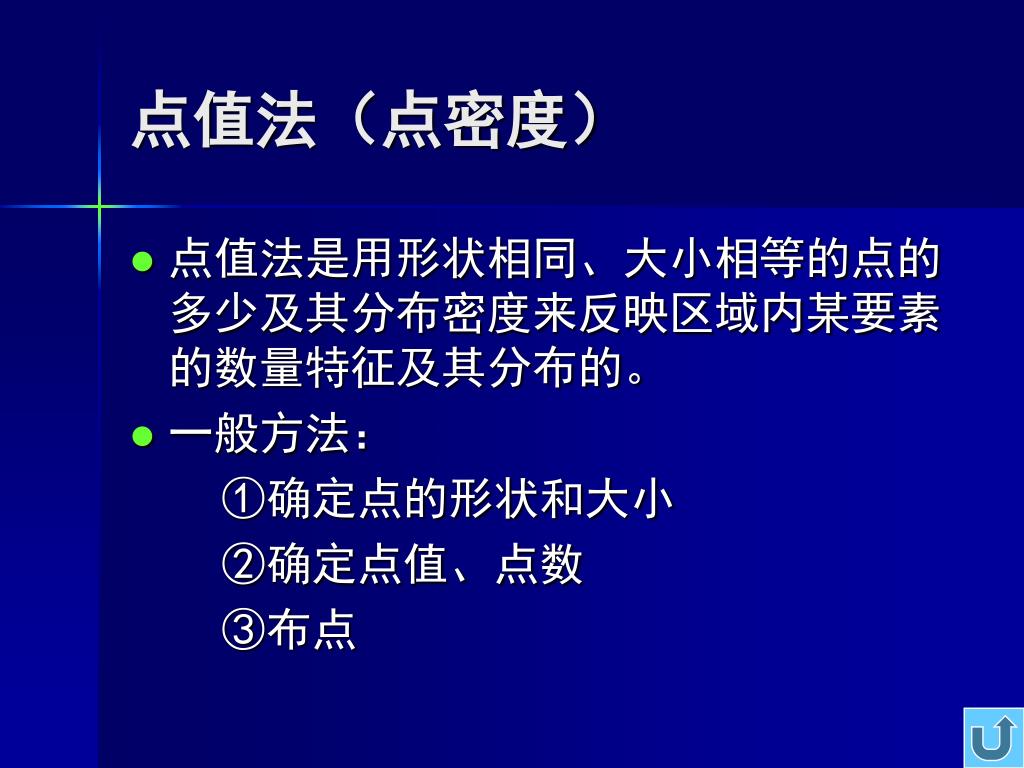

点值法(点密度)
  • 点值法是用形状相同、大小相等的点的多少及其分布密度来反映区域内某要素的数量特征及其分布的。
  • 一般方法:

①确定点的形状和大小

②确定点值、点数

③布点

slide21

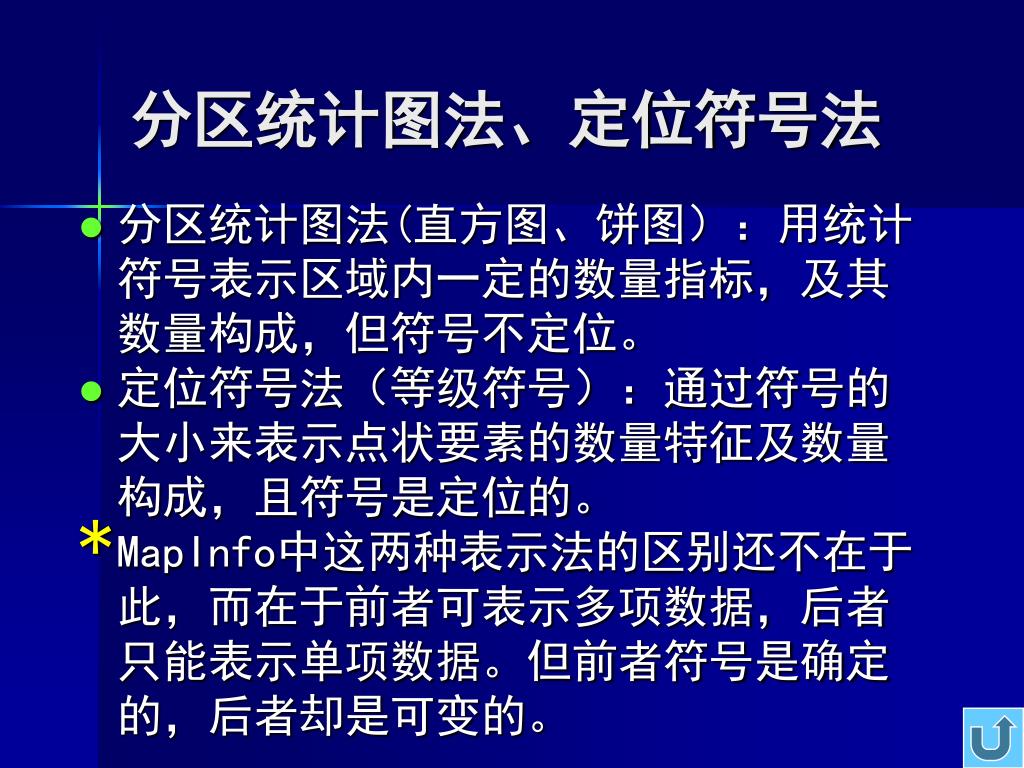

分区统计图法、定位符号法
  • 分区统计图法(直方图、饼图):用统计符号表示区域内一定的数量指标,及其数量构成,但符号不定位。
  • 定位符号法(等级符号):通过符号的大小来表示点状要素的数量特征及数量构成,且符号是定位的。
  • MapInfo中这两种表示法的区别还不在于此,而在于前者可表示多项数据,后者只能表示单项数据。但前者符号是确定的,后者却是可变的。
slide22

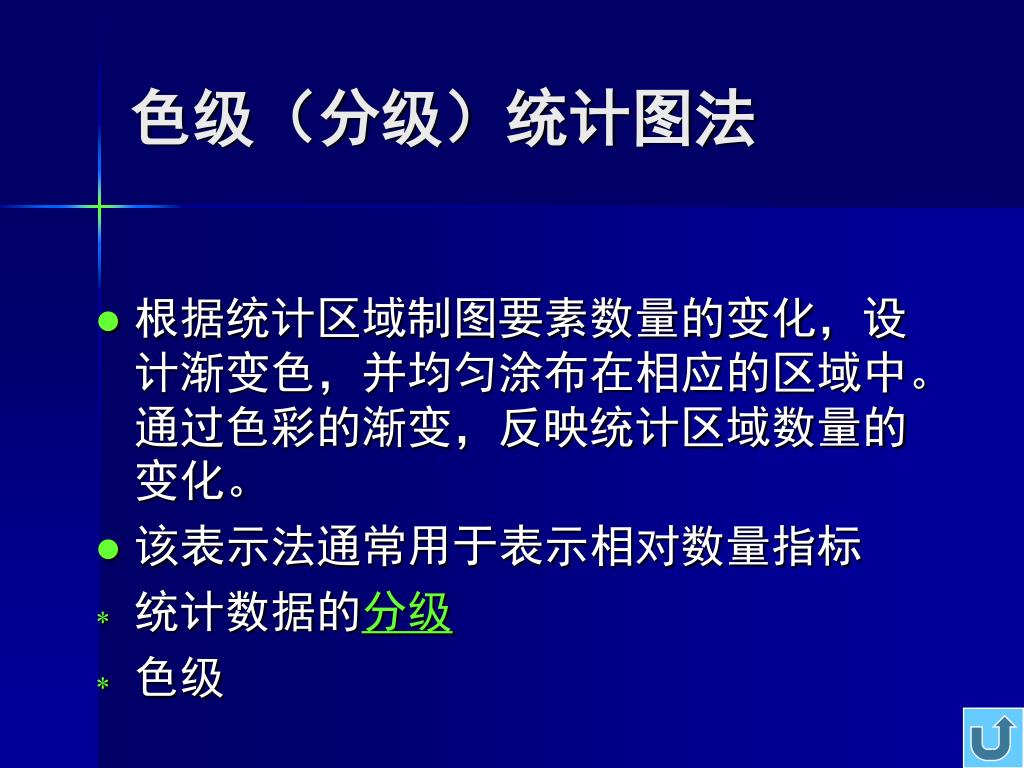

色级(分级)统计图法
  • 根据统计区域制图要素数量的变化,设计渐变色,并均匀涂布在相应的区域中。通过色彩的渐变,反映统计区域数量的变化。
  • 该表示法通常用于表示相对数量指标
  • 统计数据的分级
  • 色级
slide23

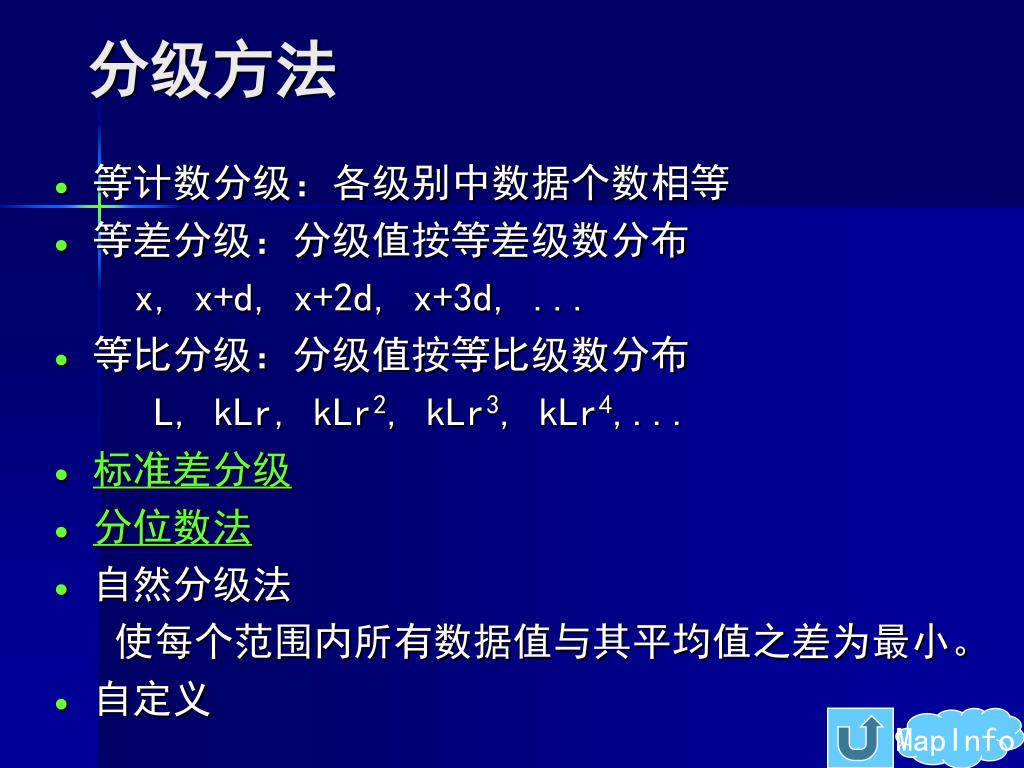

分级方法
  • 等计数分级:各级别中数据个数相等
  • 等差分级:分级值按等差级数分布

x, x+d, x+2d, x+3d, ...

  • 等比分级:分级值按等比级数分布

L, kLr, kLr2, kLr3, kLr4,...

  • 标准差分级
  • 分位数法
  • 自然分级法

使每个范围内所有数据值与其平均值之差为最小。

  • 自定义

MapInfo

slide24

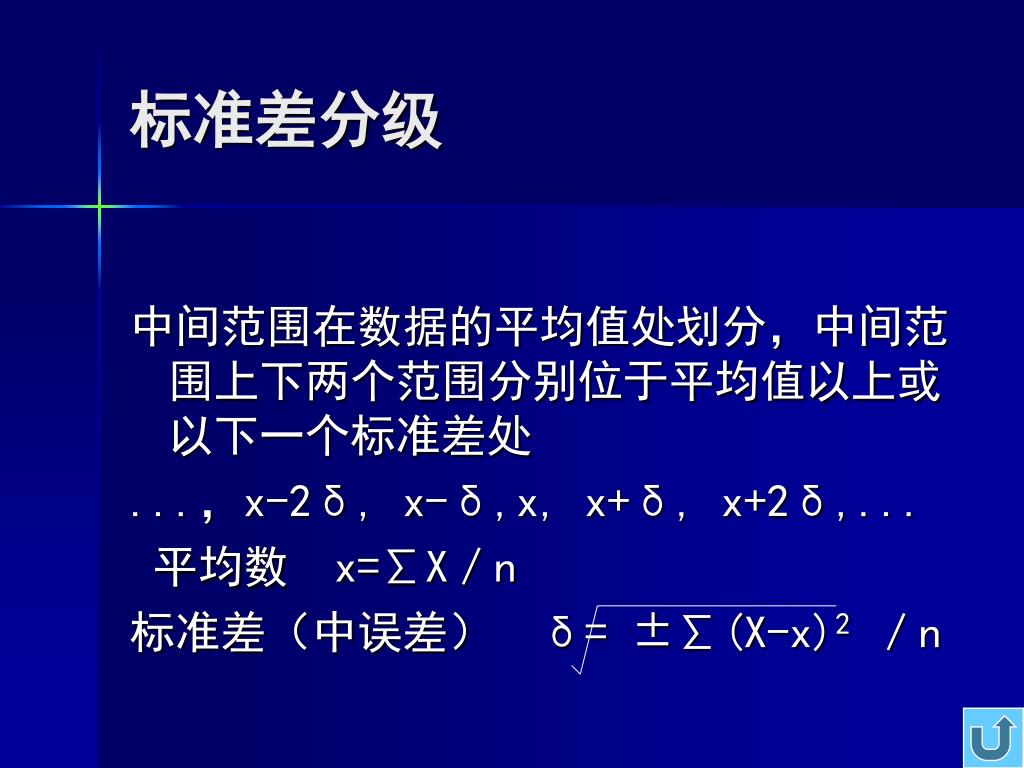

标准差分级

中间范围在数据的平均值处划分,中间范围上下两个范围分别位于平均值以上或以下一个标准差处

...,x-2δ, x-δ,x, x+δ, x+2δ,...

平均数 x=∑X/n

标准差(中误差) δ= ±∑(X-x)2 /n

slide25

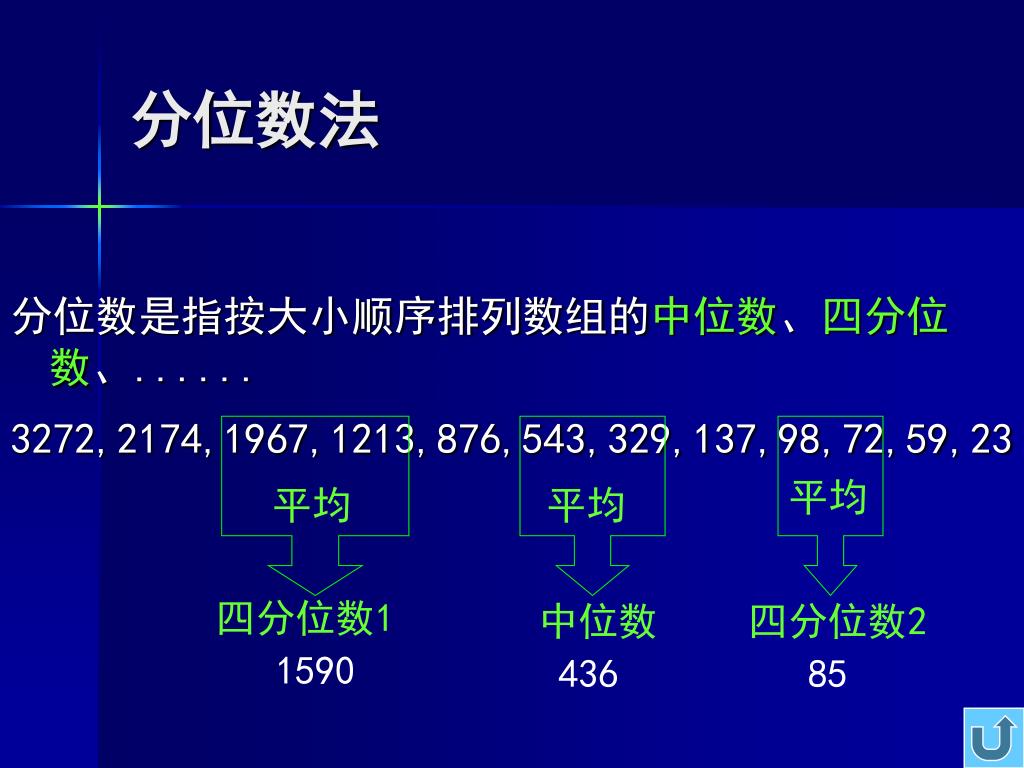

分位数法

分位数是指按大小顺序排列数组的中位数、四分位数、......

3272,2174,1967,1213,876,543,329,137,98,72,59,23

平均

平均

平均

四分位数1

1590

中位数

436

四分位数2

85

slide26

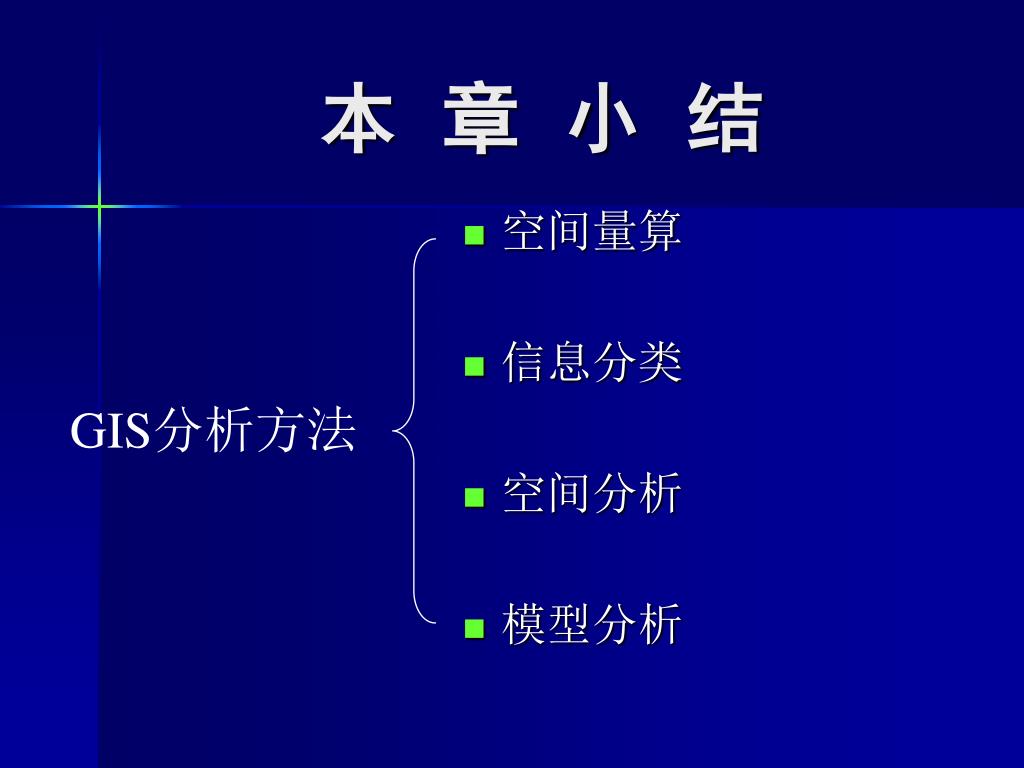

本 章 小 结
  • 空间量算
  • 信息分类
  • 空间分析
  • 模型分析

GIS分析方法

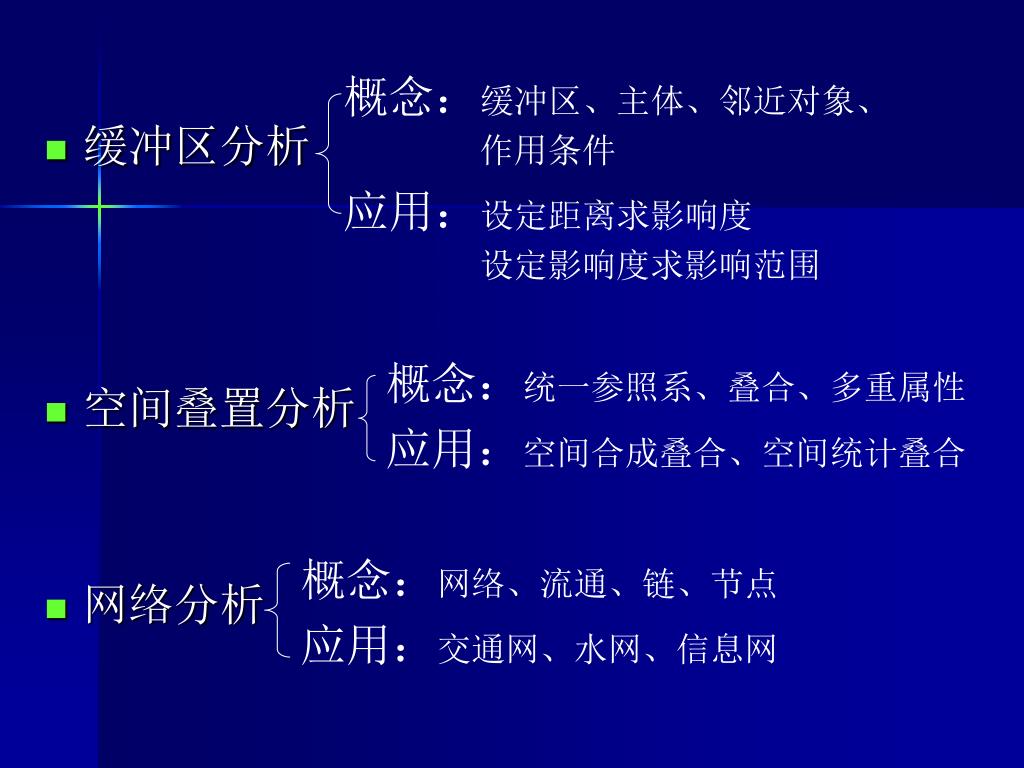

slide27

概念:缓冲区、主体、邻近对象、

作用条件

应用:设定距离求影响度

设定影响度求影响范围

  • 缓冲区分析
  • 空间叠置分析
  • 网络分析

概念:统一参照系、叠合、多重属性

应用:空间合成叠合、空间统计叠合

概念:网络、流通、链、节点

应用:交通网、水网、信息网

slide28

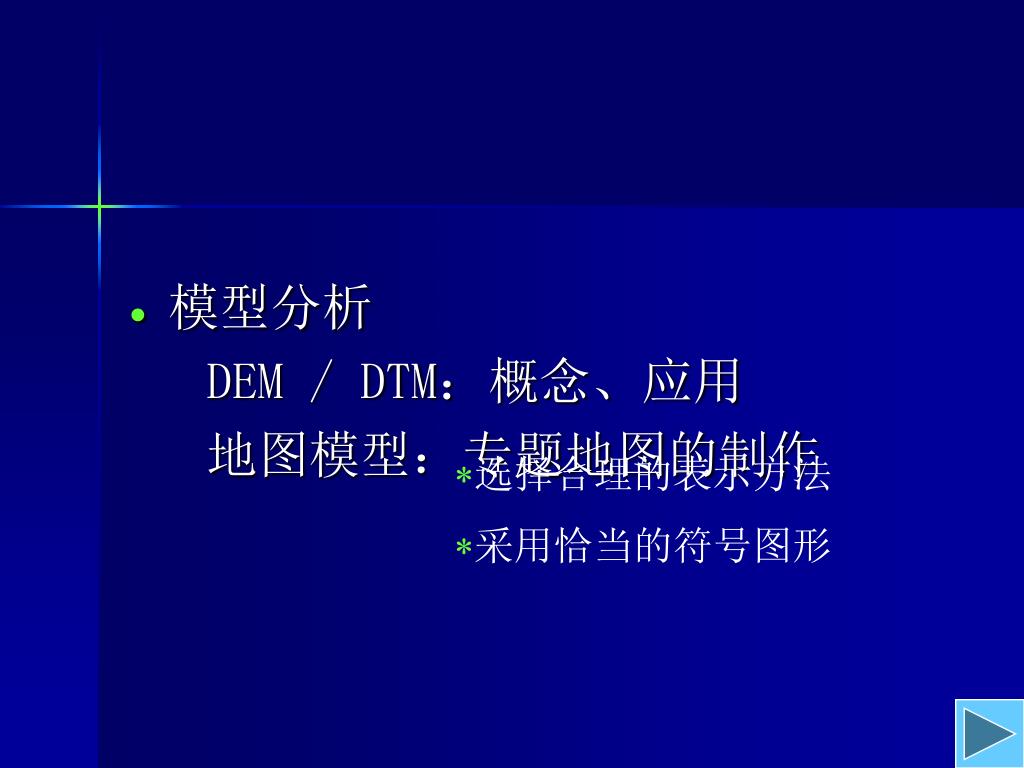

模型分析

DEM / DTM:概念、应用

地图模型:专题地图的制作

  • 选择合理的表示方法
  • 采用恰当的符号图形
