Presentation Transcript

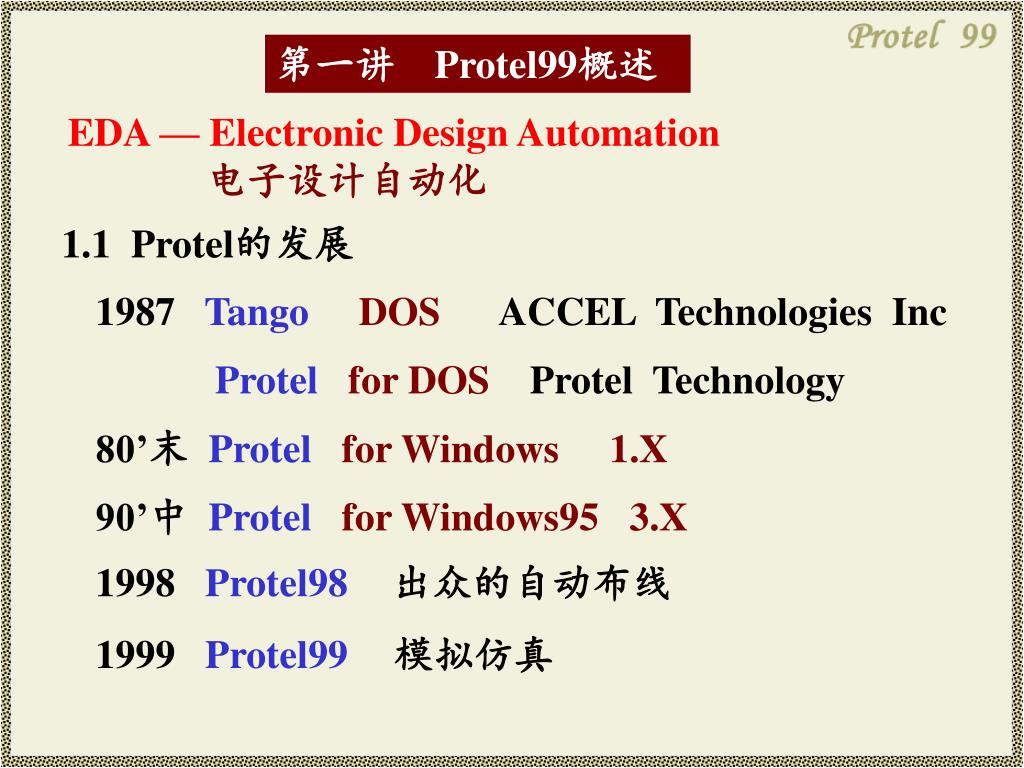

slide1

第一讲 Protel99概述

EDA — Electronic Design Automation

电子设计自动化

1.1 Protel的发展

1987 Tango DOS ACCEL Technologies Inc

Protel for DOS Protel Technology

80’末 Protel for Windows1.X

90’中 Protel for Windows95 3.X

1998 Protel98

出众的自动布线

1999 Protel99

模拟仿真

slide2

1.2 Protel99的组成及主要特性

1.2.1 Protel99的组成

1. 原理图设计系统

Sch(Advanced Schematic) 原理图编辑器

Schlib零件库编辑器

2. 印刷电路板设计系统

PCB(Advanced Printed Circuit Board)电路板编辑器

PCBlib零件封装编辑器

3. 信号模拟仿真系统

在原理图上进行信号模拟仿真的SPICE3f5 系统

4. 可编程逻辑设计系统

基于CUPL语言、PLD设计系统

5. Prote99内置编辑器

Text文本编辑器 Spread电子表格编辑器

slide3

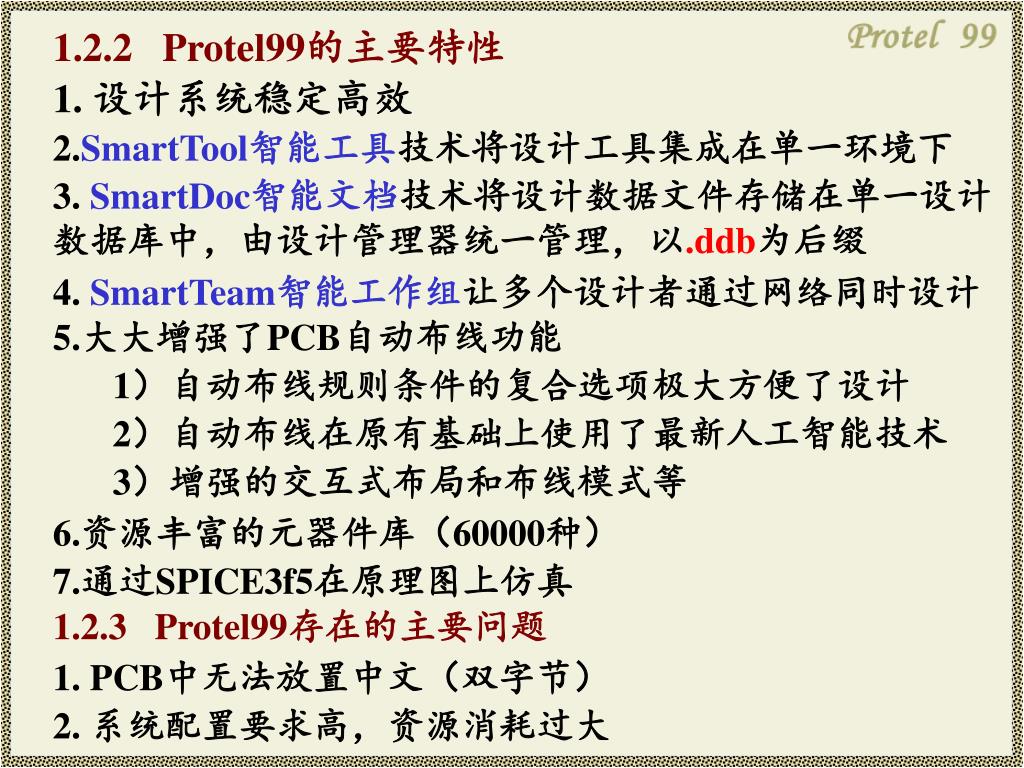

1.2.2 Protel99的主要特性

1. 设计系统稳定高效

2.SmartTool智能工具技术将设计工具集成在单一环境下

3. SmartDoc智能文档技术将设计数据文件存储在单一设计

数据库中,由设计管理器统一管理,以.ddb为后缀

4. SmartTeam智能工作组让多个设计者通过网络同时设计

5.大大增强了PCB自动布线功能

1)自动布线规则条件的复合选项极大方便了设计

2)自动布线在原有基础上使用了最新人工智能技术

3)增强的交互式布局和布线模式等

6.资源丰富的元器件库(60000种)

7.通过SPICE3f5在原理图上仿真

1.2.3 Protel99存在的主要问题

1. PCB中无法放置中文(双字节)

2. 系统配置要求高,资源消耗过大

slide4

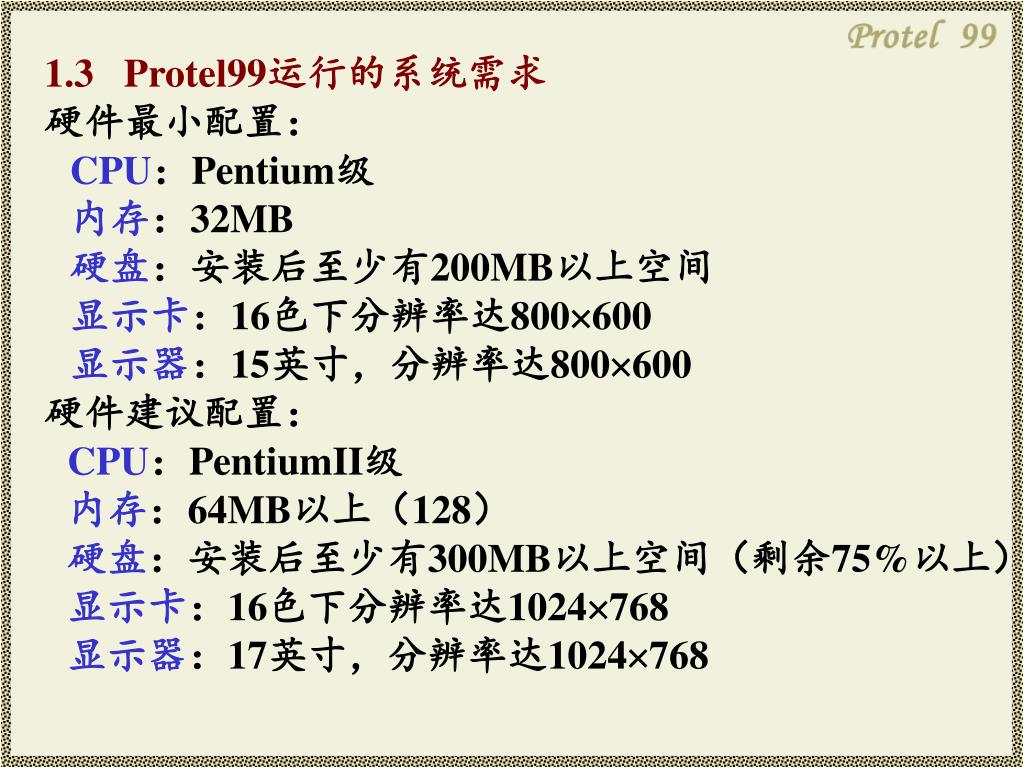

1.3 Protel99运行的系统需求

硬件最小配置:

CPU:Pentium级

内存:32MB

硬盘:安装后至少有200MB以上空间

显示卡:16色下分辨率达800600

显示器:15英寸,分辨率达800600

硬件建议配置:

CPU:PentiumII级

内存:64MB以上(128)

硬盘:安装后至少有300MB以上空间(剩余75%以上)

显示卡:16色下分辨率达1024768

显示器:17英寸,分辨率达1024768

slide5

1.4 Protel99初步

1.4.1 Protel99的启动

1. 图标启动

2. 设计数据库文件(*.ddb)启动

1.4.2 Protel99的设计窗口

Design Manager设计管理器

Explorer设计浏览器

Browse Sch零件管理器

Browse 浏览管理器

Browse PCB零件封装管理器

Design Station设计工作站

Design Team设计工作组

Toolbars工具栏

Main tools主工具栏

Command Status状态栏

slide6

设计浏览器主菜单

菜单栏

主工具栏

文件切换标签

设计

浏览器

浏览

管理器

设计主页面

设计管理器

状态栏

命令栏

slide7

1.5 Protel99中的文件基本操作

1.5 .1 设计任务的新建

步骤:

(1)点击FileNew Design….

设置密码

(2)在Database File Name 中设置数据库文件名称,点击Browse选择新文件所存放的文件夹

slide8

1.5 .2 设计任务的打开和关闭

1. 设计任务的打开

法1:从Windows 文件浏览器中直接点击Protel99设计文件

slide9

法2:点击FileOpen….

法3:点击主工具栏中打开图标

2.设计任务的关闭: 点击FileClose….

slide10

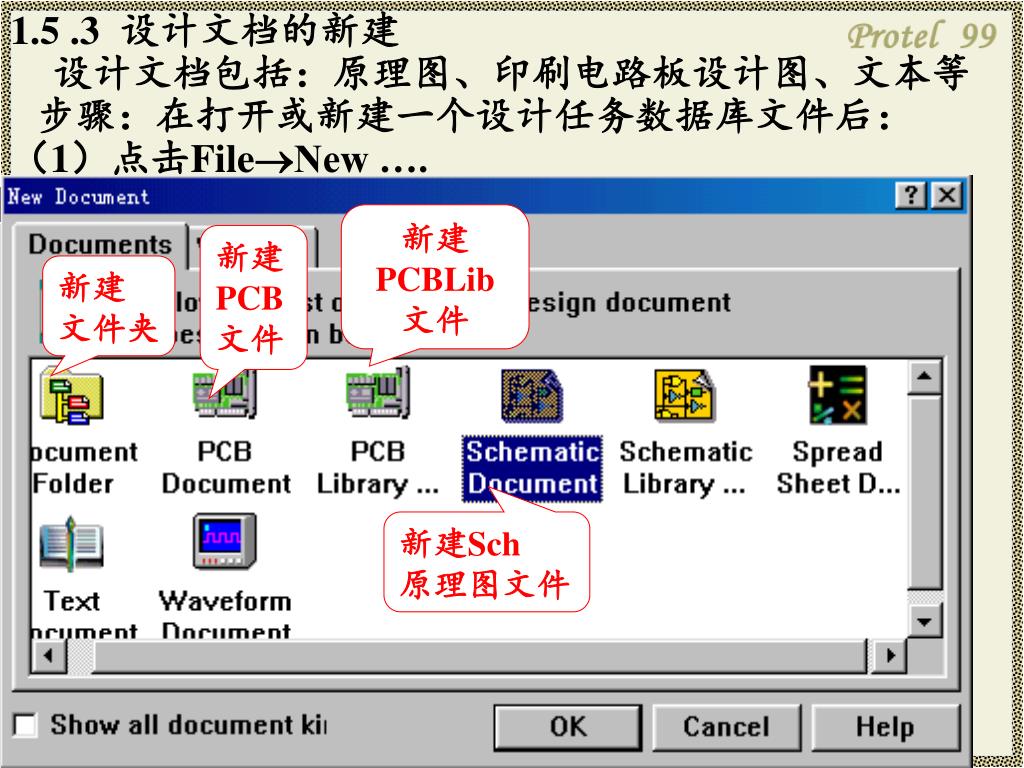

1.5 .3 设计文档的新建

设计文档包括:原理图、印刷电路板设计图、文本等

步骤:在打开或新建一个设计任务数据库文件后:

(1)点击FileNew ….

新建

PCBLib

文件

新建

PCB

文件

新建

文件夹

新建Sch

原理图文件

slide11

(2)选择新文件后,点击OK,新文件即出现在文件夹中(2)选择新文件后,点击OK,新文件即出现在文件夹中

(3)修改文件名,在空白处点击鼠标,即完成新建。

slide12

1.5 .4 设计文档的打开、关闭、删除和恢复

1. 文档的打开(略)

2. 文档的关闭(略)

3. 文档的删除

在关闭文档的前提下:

法1:在要删除的文档上双击右键,在右键菜单上选择Delete

2.将要删除的文档拖到回收站

slide13

4. 文档的恢复

击活回收站,选择恢复命令Restore

5. 文档的引入和导出

引入(Import):

引入文档供当前设计数据库实验。

导出(Export):

导出文档供其它软件编辑使用。
