Presentation Transcript
slide1

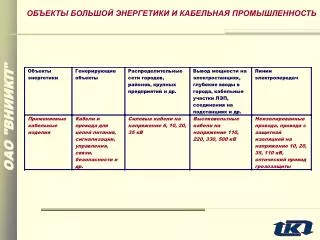

ОБЪЕКТЫ БОЛЬШОЙ ЭНЕРГЕТИКИ И КАБЕЛЬНАЯ ПРОМЫШЛЕННОСТЬ

slide2

ПОТРЕБНОСТЬ В КАБЕЛЕ ДЛЯ ЭЛЕКТРОСТАНЦИИ,

ВЫРАБАТЫВАЮЩЕЙ 1100 МЕГАВАТТ

  • Кабель среднего напряжения - 66 км
  • Кабель низкого напряжения - 557 км
  • Кабель для систем пожаротушения - 88 км
  • Контрольный кабель и кабель связи - 521 км
  • Нагревательный кабель, кабель для прокладки
  • воздуховодов, систем вентиляции и кондиционирования- 277 км
  • LAN-кабель для широкополосной связи - 18 км
  • Другие - 61 км
slide3

СТАТИСТИЧЕСКИЕ ДАННЫЕ ПО ПОЖАРАМ ОТ ЭЛЕКТРОИЗДЕЛИЙ ЗА 2006 ГОД

* По данным МЧС России

slide4

ОСНОВНЫЕ ПОКАЗАТЕЛИ ПОЖАРНОЙ БЕЗОПАСНОСТИ ЭЛЕКТРИЧЕСКИХ КАБЕЛЕЙ

slide5
КАБЕЛИ, НЕ РАСПРОСТРАНЯЮЩИЕ ГОРЕНИЕ ПРИ ГРУППОВОЙ ПРОКЛАДКЕ

Области применения кабелей, не распространяющих горение

Кабели исполнения «нг-LS»

Кабели исполнения «нг-HF»

1. Атомные станции.

Системы АЭС внутри гермозоны

2. Электропроводки в офисных

помещениях, оснащенных

компьютерной и микро-

процессорной техникой

3. Электропроводки в детских

садах, школах, больницах

4. Электропроводки и кабельные линии зрелищных предприятий, культурных учреждений и спортивных сооружений

1. Атомные станции.

Системы АЭС вне гермозоны

2. Кабельные коммуникации

метрополитенов, туннелей,

коллекторов

3. Электропроводки в

пожароопасных и

общественных зданиях

4. Электропроводки в

пожароопасных и

взрывоопасных зонах

Испытание кабелей на нераспространение горения по ГОСТ Р МЭК 60332-3

slide6
КАБЕЛИ БЕЗОПАСНОСТИ

Испытание кабелей на огнестойкость в соответствии с требованиями ГОСТ Р МЭК 60331-21

  • ОБЛАСТИ ПРИМЕНЕНИЯ ОГНЕСТОЙКИХ КАБЕЛЕЙ
  • Электрические цепи оборудования систем безопасности АЭС;
  • Электрические цепи аварийного электроснабжения;
  • Электрические цепи систем пожарной сигнализации;
  • Цепи питания аварийного освещения и освещения путей эвакуации;
  • Цепи питания и управления установок дымоудаления и приточной вентиляции;
  • Цепи питания и управления лифтов в высотных зданиях;
  • Цепи питания пожарных насосов;
  • Электропроводки в операционных и реанимационных отделениях больниц.
slide7

ПОЖАРОБЕЗОПАСНЫЕ КАБЕЛИ. ПРЕДЛОЖЕНИЯ ПО РЕАЛИЗАЦИИ ПРОБЛЕМЫ

slide8

СРАВНИТЕЛЬНЫЕ ЭКСПЛУАТАЦИОННЫЕ ПОКАЗАТЕЛИ КАБЕЛЕЙ СРЕДНЕГО НАПРЯЖЕНИЯ С ПРОПИТАННОЙ БУМАЖНОЙ И ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ

slide9

РАЗВИТИЕ ПРОИЗВОДСТВА КАБЕЛЕЙ СРЕДНЕГО НАПРЯЖЕНИЯ

С ИЗОЛЯЦИЕЙ ИЗ СШИТОГО ПОЛИЭТИЛЕНА

slide10

ОСОБЕННОСТИ ВНОВЬ СОЗДАННЫХ ПРОИЗВОДСТВ КАБЕЛЕЙ С ИЗОЛЯЦИЕЙ ИЗ СШИТОГО ПОЛИЭТИЛЕНА

  • применение нового технологического оборудования от лучших мировых производителей с учетом последних достижений кабельного машиностроения;
  • поставлены на производство кабели нового поколения:
    • полностью герметизированные конструкции
    • применение триингостойких композиций с высоким сроком службы
  • кабели адаптированы к условиям эксплуатации российских сетей;
  • надежность в эксплуатации подтверждается двухгодичными испытаниями кабелей по стандартам CENELEC
slide11

ОБЪЕМЫ ПРОИЗВОДСТВАКАБЕЛЕЙ НА НАПРЯЖЕНИЕ

6 ÷ 10 кВ В РОССИИ В 2006 г.

Большинство стран мира

в настоящее время полностью используют

кабели со сшитым ПЭ в распределительных сетях напряжением 10÷35 кВ

slide12

РАЗВИТИЕ МАСЛОНАПОЛНЕННЫХ КАБЕЛЕЙ ПО УРОВНЮ НАПРЯЖЕНИЯ(ПЕРВЫЕ ЛИНИИ)

МИР

154 кВ - 1958 г.

275 кВ - 1959 г.

500 кВ - 1973 г.

Постоянный

ток - 1977 г.

СССР

110 кВ - 1938 г.

220 кВ - 1957 г.

380 кВ - 1965 г.

500 кВ - 1965 г.

(1974 – 1975 г.г. – Усть-Илим, Токтогул)

slide13

ОБЪЕМ ПРИМЕНЕНИЯ В МИРЕ МАСЛОНАПОЛНЕННЫХ

КАБЕЛЕЙ (напряжение не менее 66 кВ)

Общее количество проложенных кабелей (км)

Количество кабелей, находящихся

в эксплуатации в странах СНГ – 2360 км,

в т.ч.

110 кВ – 1750 км

220 кВ – 565 км

500 кВ – 45 км

‘55

'60

‘65

‘70

‘75

‘80

‘85

‘90

‘95

‘00

‘05

годы

slide14

РАЗВИТИЕ ВЫСОКОВОЛЬТНЫХ КАБЕЛЕЙ С ИЗОЛЯЦИЕЙ ИЗ СШИТОГО ПОЛИЭТИЛЕНА ПО УРОВНЮ НАПРЯЖЕНИЯ (ПЕРВЫЕ ЛИНИИ)

МИР

66 кВ - 1964 г.

132 кВ - 1972 г.

154 кВ - 1977 г.

275 кВ - 1981 г.

500 кВ - 1992 г.

СССР

110 кВ - 1983 г.

220 кВ - 1986 г.

Промышленное применение кабелей на 220 кВ начато в

1998 г. в системе Мосэнерго (импорт), на 500 кВ - 2005 г.

на Бурейской ГЭС (импорт)

slide15

ОБЪЕМЫ ПРИМЕНЕНИЯ В МИРЕ КАБЕЛЕЙ СО СШИТЫМ

ПОЛИЭТИЛЕНОМ(напряжение не менее 66 кВ)

Общая длина проложенных кабелей (км)

15000

Количество кабелей, находящихся

в эксплуатации в странах СНГ – 1100 км,

в т.ч.

110 кВ – 950 км

220 кВ – 145 км

500 кВ – 5 км

12000

9000

6000

3000

0

'55

'60

'65

'70

'75

'80

'85

'90

'95

‘00

'05

годы

slide16

РАЗВИТИЕ ПРОИЗВОДСТВА КАБЕЛЕЙ ВЫСОКОГО НАПРЯЖЕНИЯ С ИЗОЛЯЦИЕЙ ИЗ СШИТОГО ПОЛИЭТИЛЕНА (СНГ)

slide17

МАКСИМАЛЬНО ПЕРЕДАВАЕМЫЕ МОЩНОСТИ ПО КАБЕЛЯМ С ИЗОЛЯЦИЕЙ ИЗ СШИТОГО ПОЛИЭТИЛЕНА НА НАПРЯЖЕНИЕ

110, 220 И 500 кВ

*- данные при симметричном транспонировании медных экранов

кабелей

slide18

ВЫСОКОТЕМПЕРАТУРНЫЕ ПРОВОДА ДЛЯ ЛЭП С КОМПОЗИТНЫМ СЕРДЕЧНИКОМ НА ОСНОВЕ НАНОТЕХНОЛОГИЙ

Композитная проволока (диаметр 2,6 мм)

Чистый алюминий между волокнами

для обеспечения проводимости

Свыше 25 000 волокон

оксида алюминия для обеспечения прочности

каждой проволоки

slide19

СВОЙСТВА ВЫСОКОТЕМПЕРАТУРНЫХ ПРОВОДОВ

Свойства композитного сердечника

Свойства Al-Zr жил

slide20

ОПТИЧЕСКИЙ КАБЕЛЬ, ВСТРОЕННЫЙ В ГРОЗОЗАЩИТНЫЙ ТРОС (OPGW)

Кабель предназначен для подвески на опорах воздушных линий электропередач от 35 кВ и выше

  • Стальная проволока, плакированная алюминием
  • Герметичная трубка из нержавеющей стали
  • Проволока из алюминиевого сплава
  • 4. Оптическое волокно
  • 5. Гидрофобный гель
slide21

ДИНАМИКА ПРОИЗВОДСТВА КАБЕЛЕЙ И ПРОВОДОВ ЭНЕРГЕТИЧЕСКОГО НАЗНАЧЕНИЯ НА ПРЕДПРИЯТИЯХ

АССОЦИАЦИИ «ЭЛЕКТРОКАБЕЛЬ»

slide22

ПОТРЕБНОСТЬ РАО ЕЭС РОССИИ В КАБЕЛЯХ И ПРОВОДАХ

НА ПЕРИОД 2007 – 2011 г.г.

Примечания: по п. 1.1 *) кабель 500 – 220 кВ. В знаменателе приведены цифры по анализу проектов КЛ 220,330 и 500 кВ. Потребность Москвы (кабели 500 и 200 кВ) составляет около 450 км и С.-Петербурга (кабели 330 кВ) около 200 км.

По п. 1.2 Кабели на напряжение 110 кВ. По мнению ВНИИКП указанные цифры потребности завышены и требуют уточнения

slide23

ПУТИ РЕАЛИЗАЦИИ ПОТРЕБНОСТИ РАО ЕЭС РОССИИ В КАБЕЛЬНЫХ ИЗДЕЛИЯХ НА ПЕРИОД 2007 – 2011 г.г.
