第二章半导体二极管及其基本电路

第二章半导体二极管及其基本电路 • 半导体基本知识 • PN结及其特性 • 半导体二极管特性及其应用 • 稳压二极管

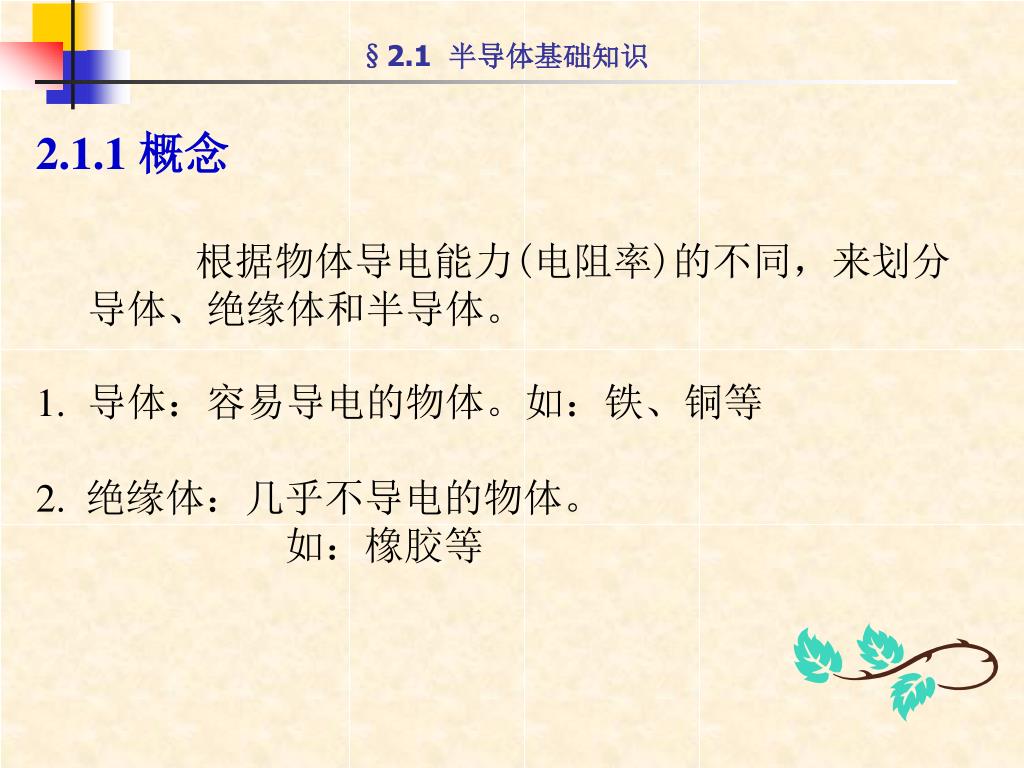

§2.1 半导体基础知识 • 2.1.1 概念 • 根据物体导电能力(电阻率)的不同，来划分导体、绝缘体和半导体。 • 导体：容易导电的物体。如：铁、铜等 • 2. 绝缘体：几乎不导电的物体。 • 如：橡胶等

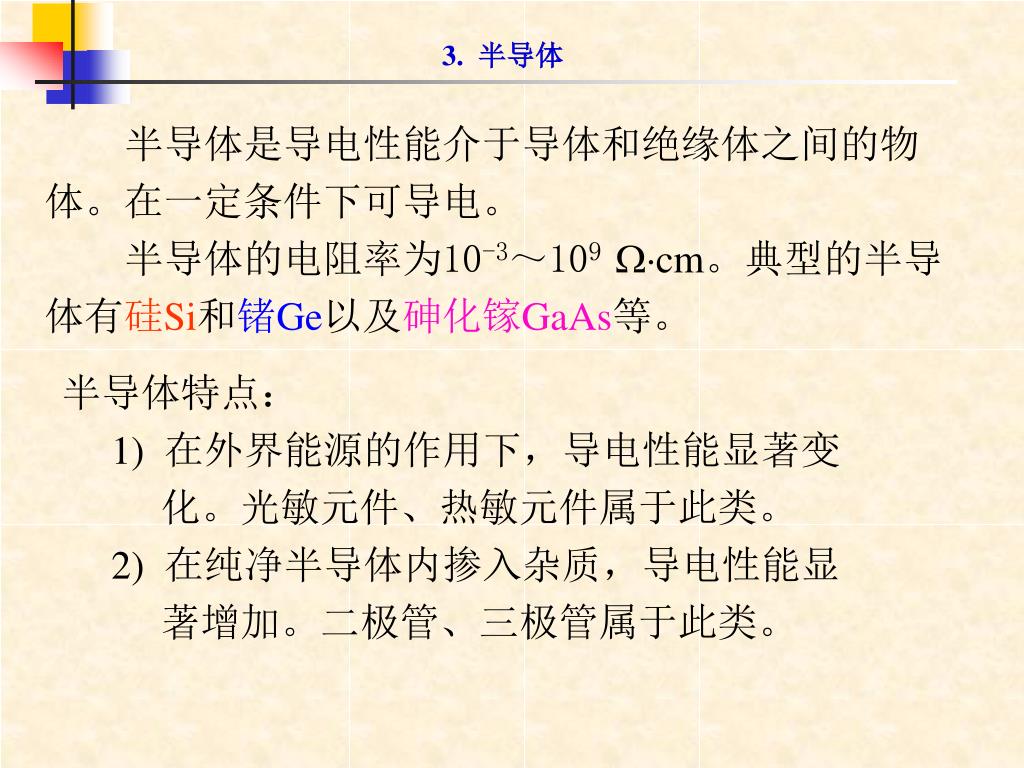

3. 半导体 半导体是导电性能介于导体和绝缘体之间的物体。在一定条件下可导电。半导体的电阻率为10-3～109 cm。典型的半导体有硅Si和锗Ge以及砷化镓GaAs等。半导体特点： 1) 在外界能源的作用下，导电性能显著变化。光敏元件、热敏元件属于此类。 2) 在纯净半导体内掺入杂质，导电性能显著增加。二极管、三极管属于此类。

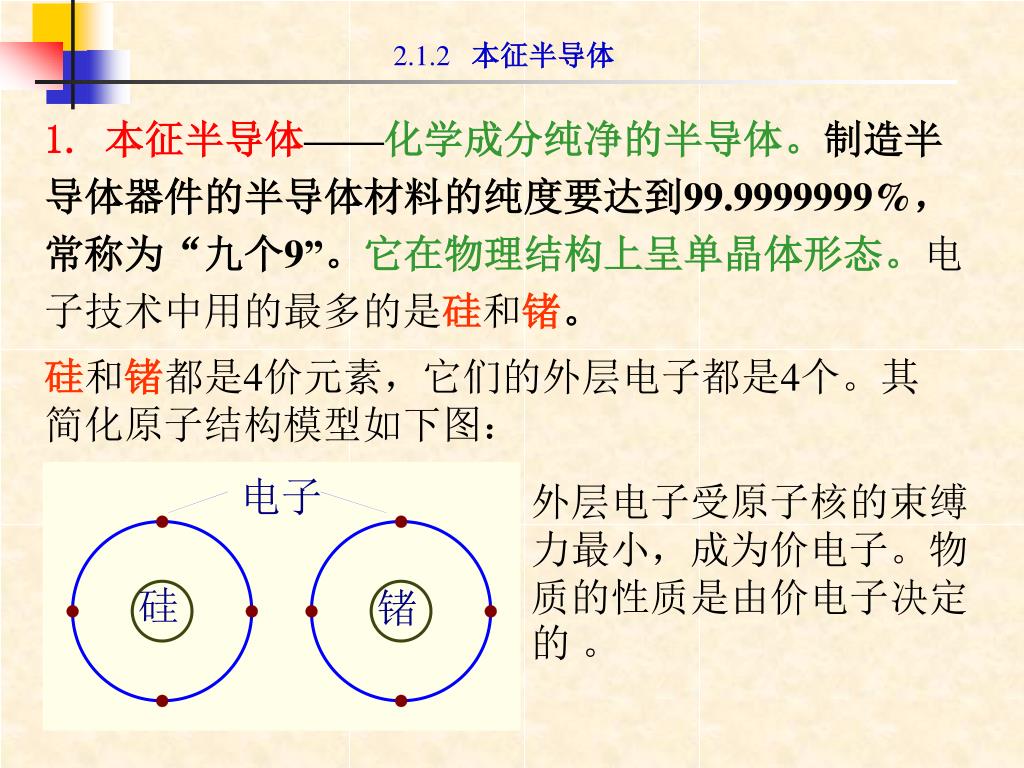

电子硅锗 2.1.2本征半导体 1. 本征半导体——化学成分纯净的半导体。制造半导体器件的半导体材料的纯度要达到99.9999999%，常称为“九个9”。它在物理结构上呈单晶体形态。电子技术中用的最多的是硅和锗。硅和锗都是4价元素，它们的外层电子都是4个。其简化原子结构模型如下图：外层电子受原子核的束缚力最小，成为价电子。物质的性质是由价电子决定的。

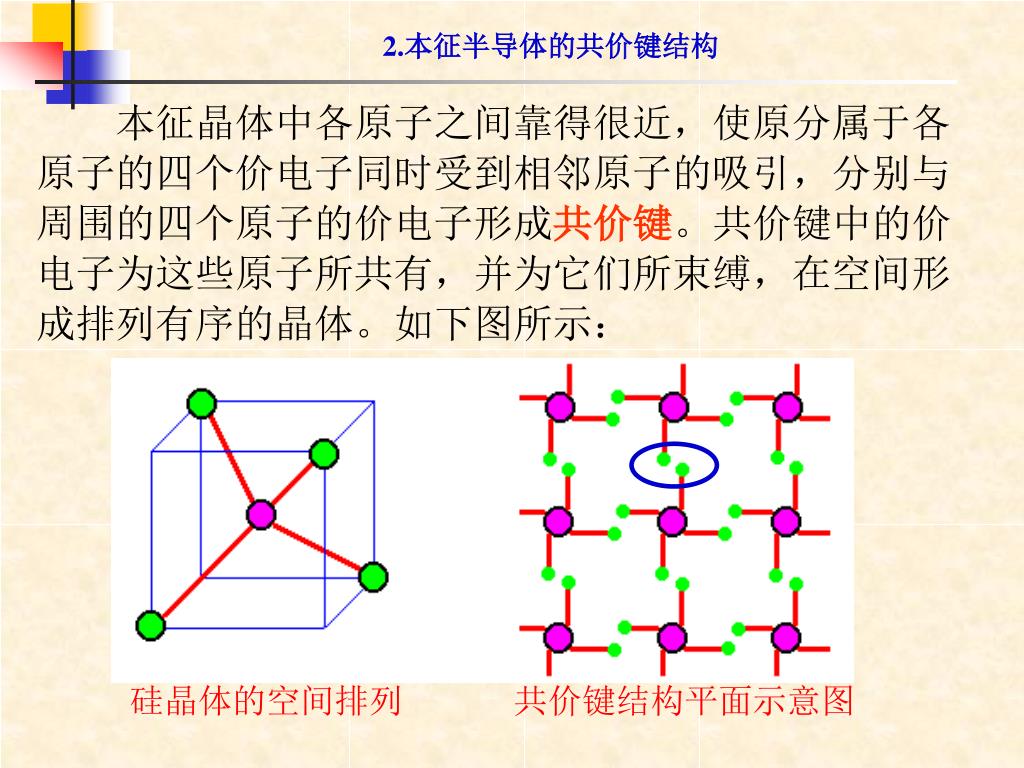

硅晶体的空间排列 共价键结构平面示意图 2.本征半导体的共价键结构本征晶体中各原子之间靠得很近，使原分属于各原子的四个价电子同时受到相邻原子的吸引，分别与周围的四个原子的价电子形成共价键。共价键中的价电子为这些原子所共有，并为它们所束缚，在空间形成排列有序的晶体。如下图所示：

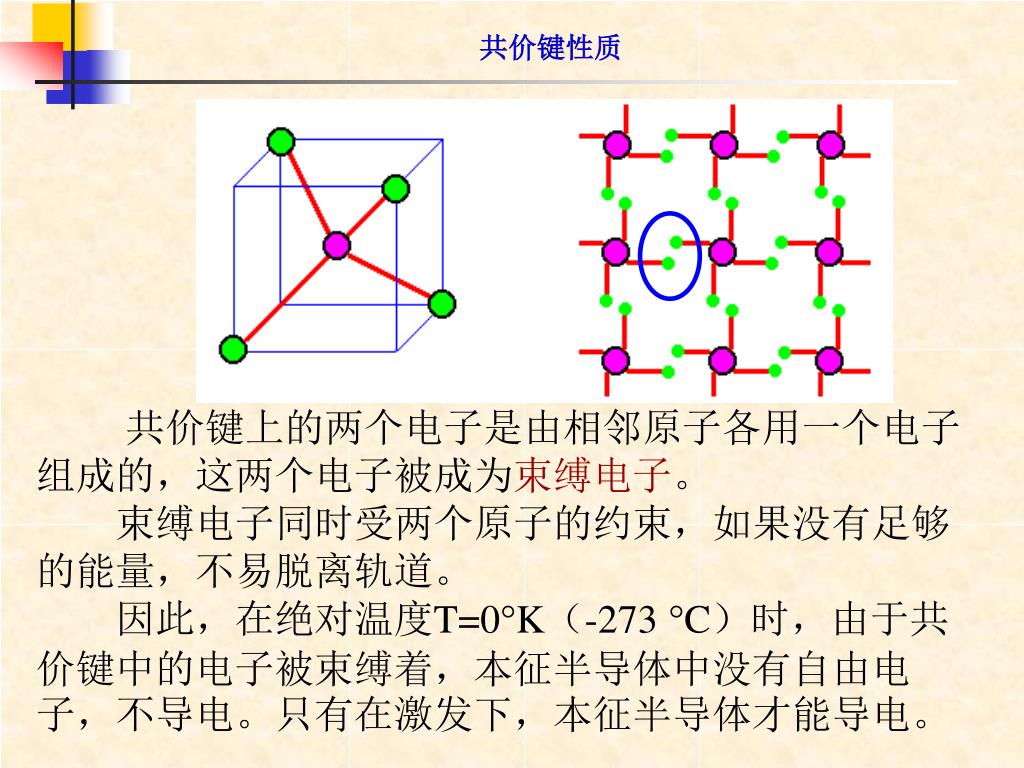

共价键性质 共价键上的两个电子是由相邻原子各用一个电子组成的，这两个电子被成为束缚电子。束缚电子同时受两个原子的约束，如果没有足够的能量，不易脱离轨道。因此，在绝对温度T=0K（-273 C）时，由于共价键中的电子被束缚着，本征半导体中没有自由电子，不导电。只有在激发下，本征半导体才能导电。

自由电子 空穴束缚电子共价 +4 +4 键 +4 +4 3. 电子与空穴当导体处于热力学温度0K时，导体中没有自由电子。当温度升高或受到光的照射时，价电子能量增高，有的价电子可以挣脱原子核的束缚，而参与导电，成为自由电子。这一现象称为本征激发，也称热激发。

电子与空穴 自由电子产生的同时，在其原来的共价键中就出现了一个空位，原子的电中性被破坏，呈现出正电性，其正电量与电子的负电量相等，人们常称呈现正电性的这个空位为空穴。

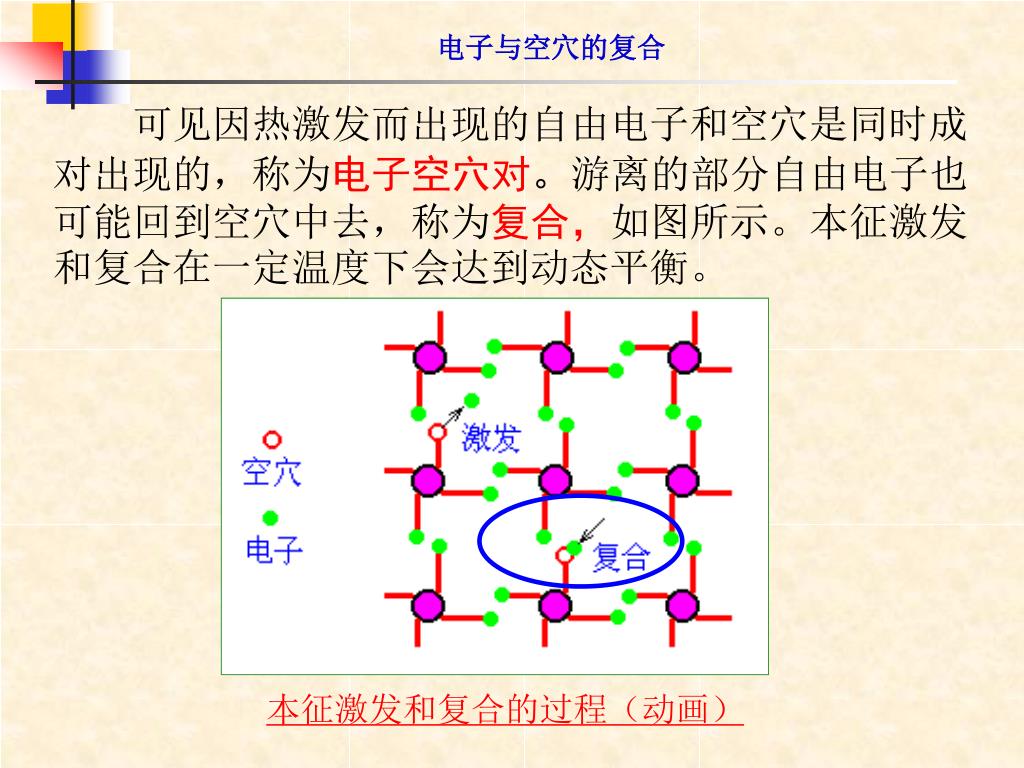

电子与空穴的复合 可见因热激发而出现的自由电子和空穴是同时成对出现的，称为电子空穴对。游离的部分自由电子也可能回到空穴中去，称为复合，如图所示。本征激发和复合在一定温度下会达到动态平衡。本征激发和复合的过程（动画）

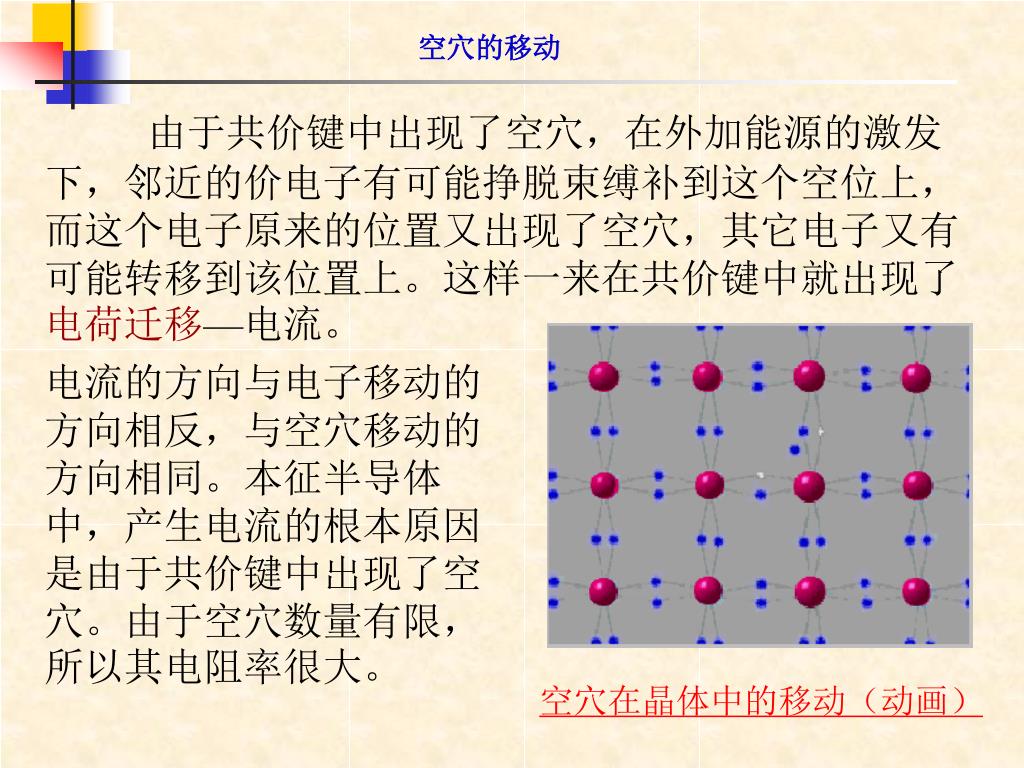

空穴在晶体中的移动（动画） 空穴的移动由于共价键中出现了空穴，在外加能源的激发下，邻近的价电子有可能挣脱束缚补到这个空位上，而这个电子原来的位置又出现了空穴，其它电子又有可能转移到该位置上。这样一来在共价键中就出现了电荷迁移—电流。电流的方向与电子移动的方向相反，与空穴移动的方向相同。本征半导体中，产生电流的根本原因是由于共价键中出现了空穴。由于空穴数量有限，所以其电阻率很大。

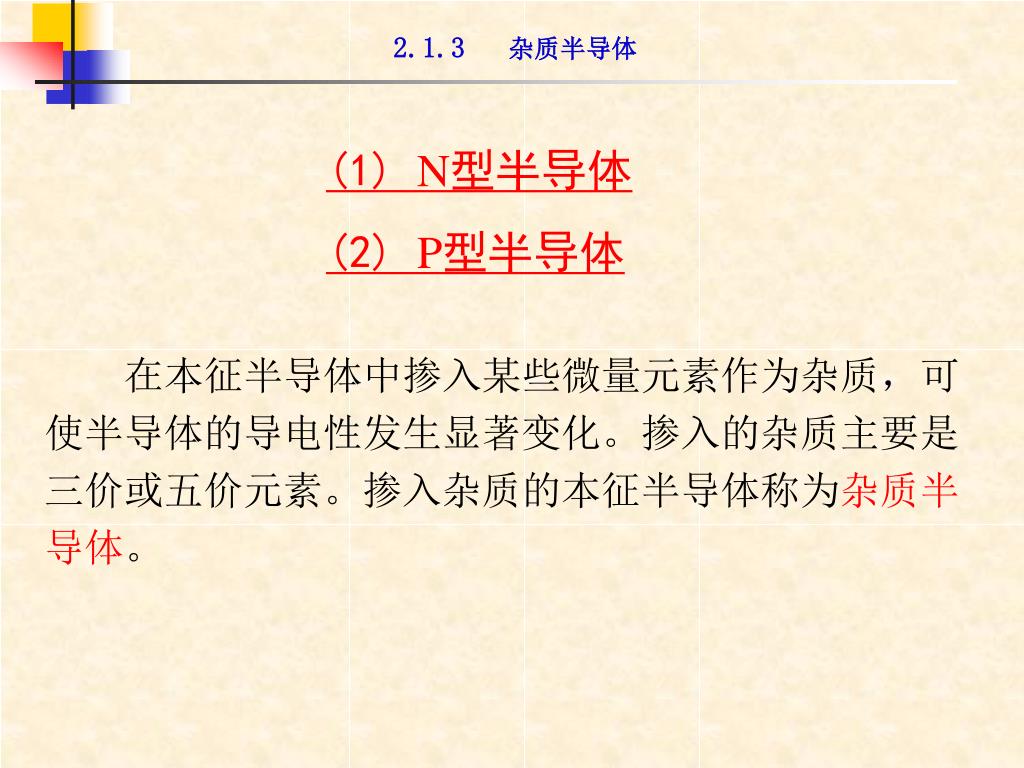

2.1.3 杂质半导体 (1) N型半导体 (2) P型半导体在本征半导体中掺入某些微量元素作为杂质，可使半导体的导电性发生显著变化。掺入的杂质主要是三价或五价元素。掺入杂质的本征半导体称为杂质半导体。

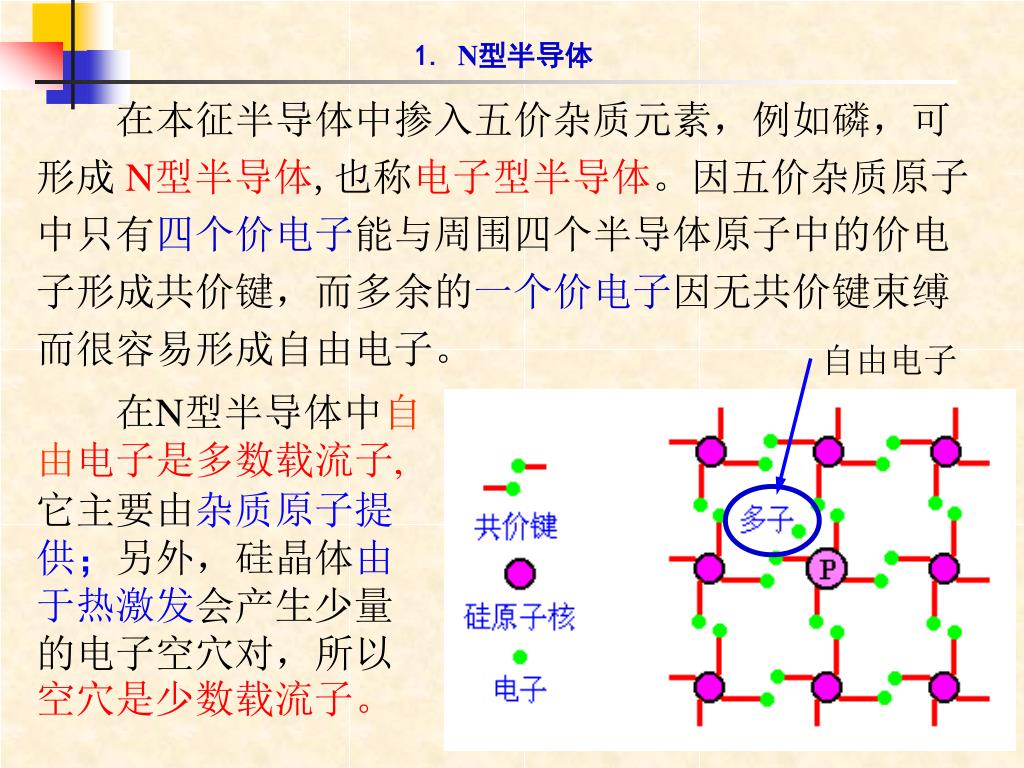

自由电子 1. N型半导体在本征半导体中掺入五价杂质元素，例如磷，可形成 N型半导体,也称电子型半导体。因五价杂质原子中只有四个价电子能与周围四个半导体原子中的价电子形成共价键，而多余的一个价电子因无共价键束缚而很容易形成自由电子。在N型半导体中自由电子是多数载流子,它主要由杂质原子提供；另外，硅晶体由于热激发会产生少量的电子空穴对，所以空穴是少数载流子。

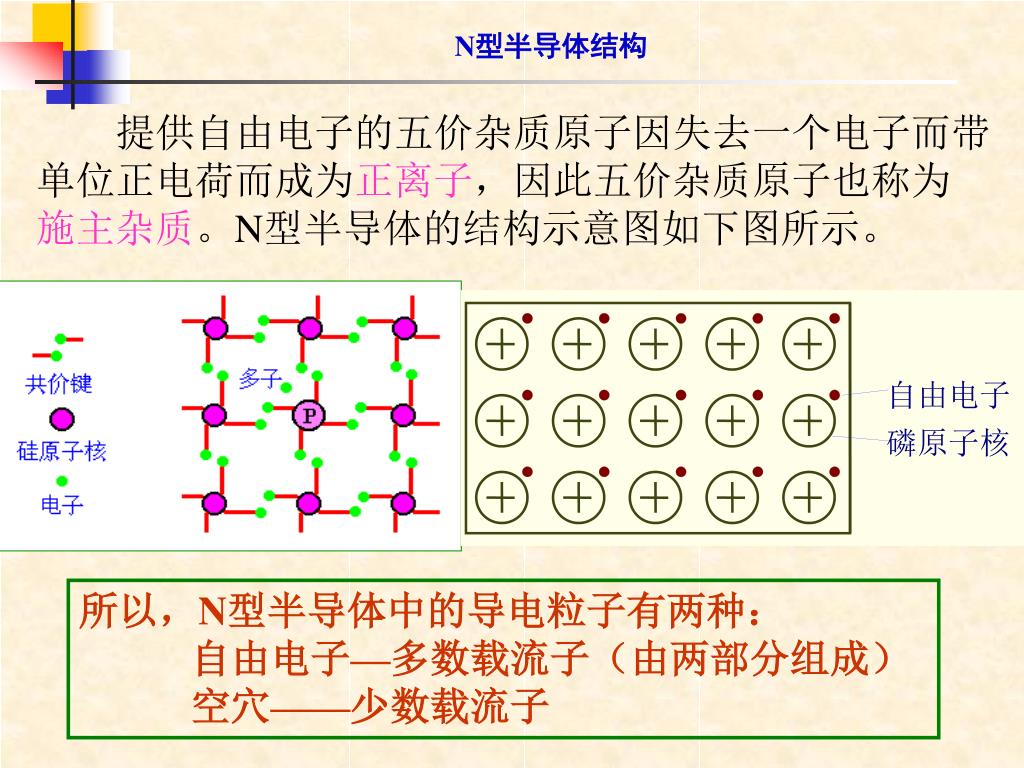

自由电子 磷原子核 N型半导体结构提供自由电子的五价杂质原子因失去一个电子而带单位正电荷而成为正离子，因此五价杂质原子也称为施主杂质。N型半导体的结构示意图如下图所示。所以，N型半导体中的导电粒子有两种：自由电子—多数载流子（由两部分组成）空穴——少数载流子

2. P型半导体 在本征半导体中掺入三价杂质元素，如硼、镓、铟等形成了P型半导体，也称为空穴型半导体。因三价杂质原子在与硅原子形成共价键时，缺少一个价电子而在共价键中留下一个空穴。当相邻共价键上的电子因受激发获得能量时，就可能填补这个空穴，而产生新的空穴。空穴是其主要载流子。

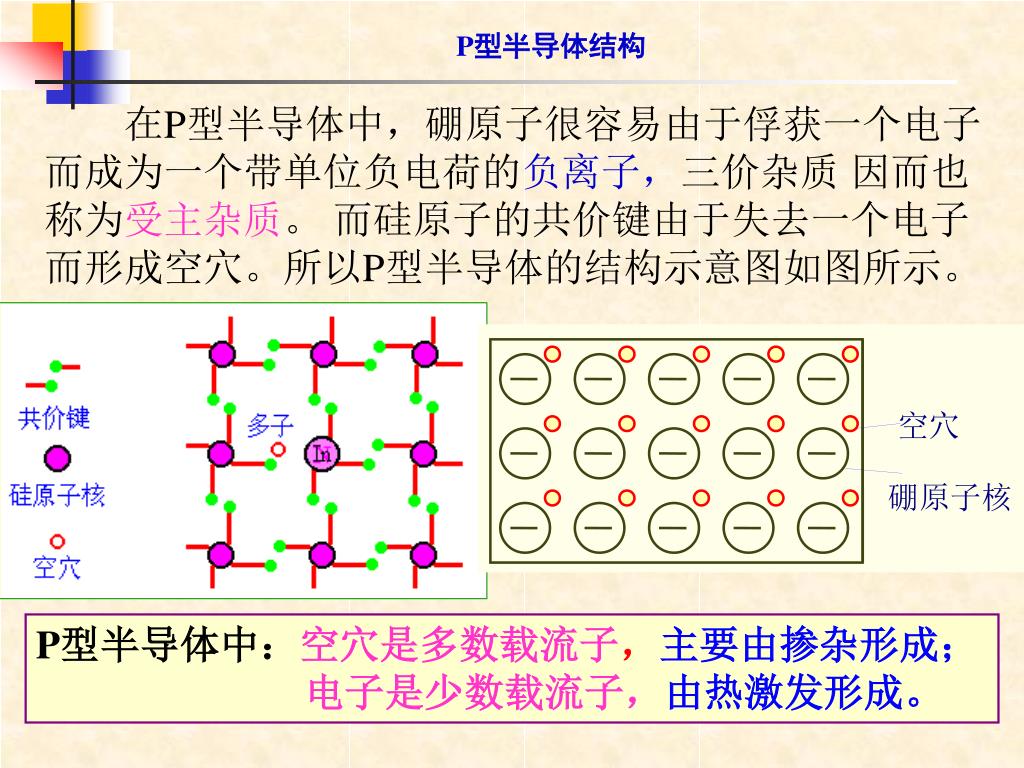

空穴硼原子核 P型半导体结构在P型半导体中，硼原子很容易由于俘获一个电子而成为一个带单位负电荷的负离子，三价杂质因而也称为受主杂质。而硅原子的共价键由于失去一个电子而形成空穴。所以P型半导体的结构示意图如图所示。 P型半导体中：空穴是多数载流子，主要由掺杂形成；电子是少数载流子，由热激发形成。

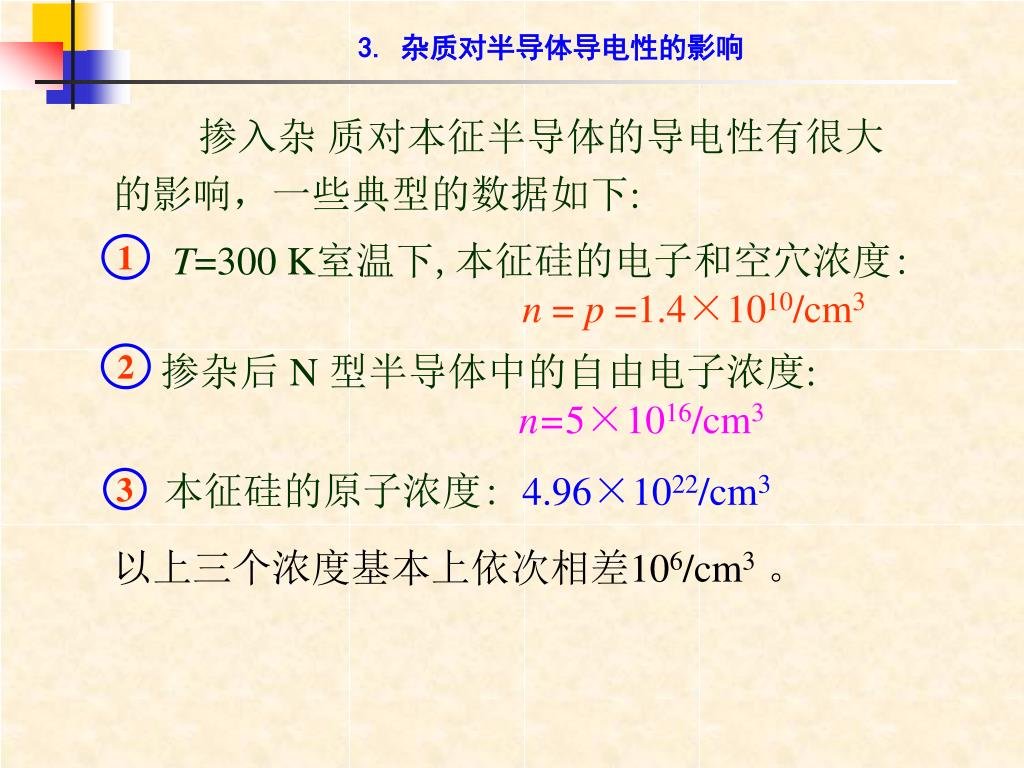

T=300 K室温下,本征硅的电子和空穴浓度: n = p =1.4×1010/cm3 1 掺杂后 N 型半导体中的自由电子浓度: n=5×1016/cm3 2 本征硅的原子浓度: 4.96×1022/cm3 3 3. 杂质对半导体导电性的影响掺入杂质对本征半导体的导电性有很大的影响，一些典型的数据如下: 以上三个浓度基本上依次相差106/cm3。

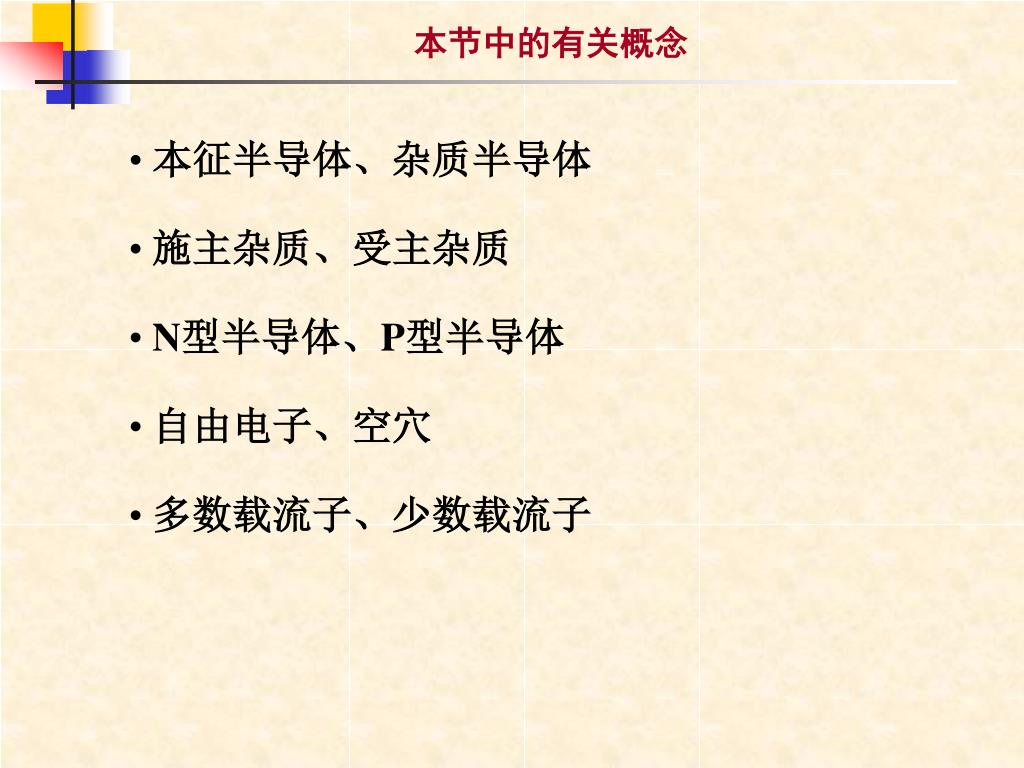

本节中的有关概念 • 本征半导体、杂质半导体 • 施主杂质、受主杂质 • N型半导体、P型半导体 • 自由电子、空穴 • 多数载流子、少数载流子

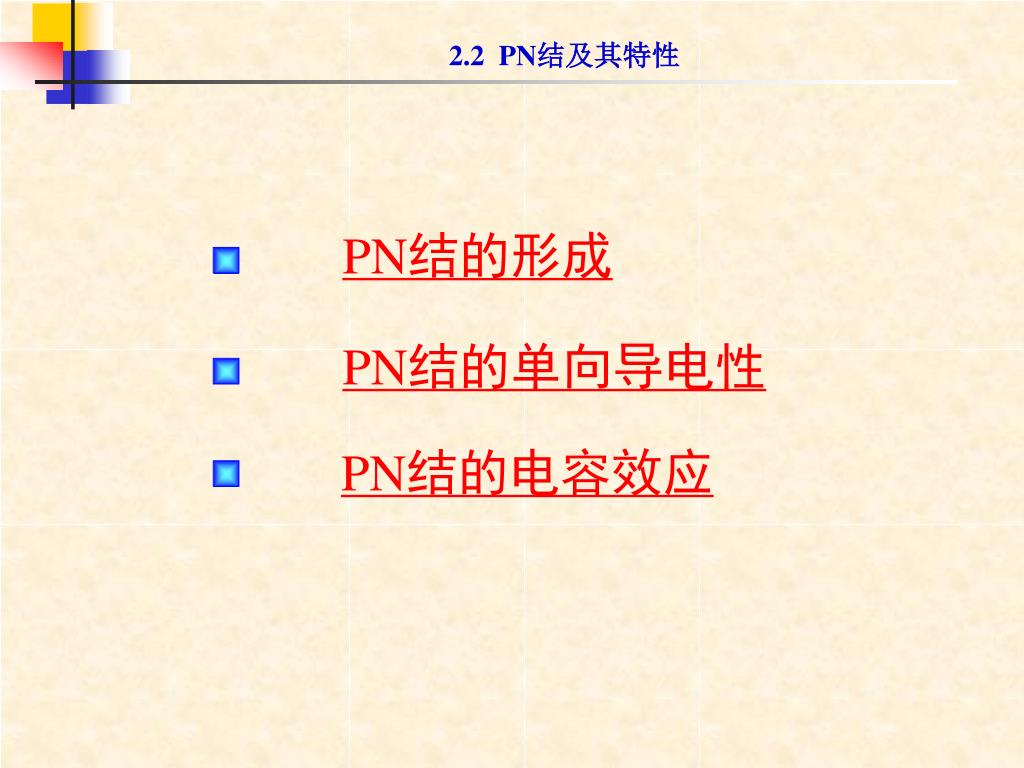

2.2 PN结及其特性 PN结的形成 PN结的单向导电性 PN结的电容效应

促使少子漂移 形成空间电荷区因浓度差多子扩散阻止多子扩散 1. PN结的形成扩散到对方的载流子在P区和N区的交界处附近被相互中和掉，使P区一侧因失去空穴而留下不能移动的负离子，N区一侧因失去电子而留下不能移动的正离子。这样在两种半导体交界处逐渐形成由正、负离子组成的空间电荷区（耗尽层）。由于P区一侧带负电，N区一侧带正电，所以出现了方向由N区指向P区的内电场在一块本征半导体在两侧通过扩散不同的杂质,分别形成N型半导体和P型半导体。此时将在N型半导体和P型半导体的结合面上形成如下物理过程:

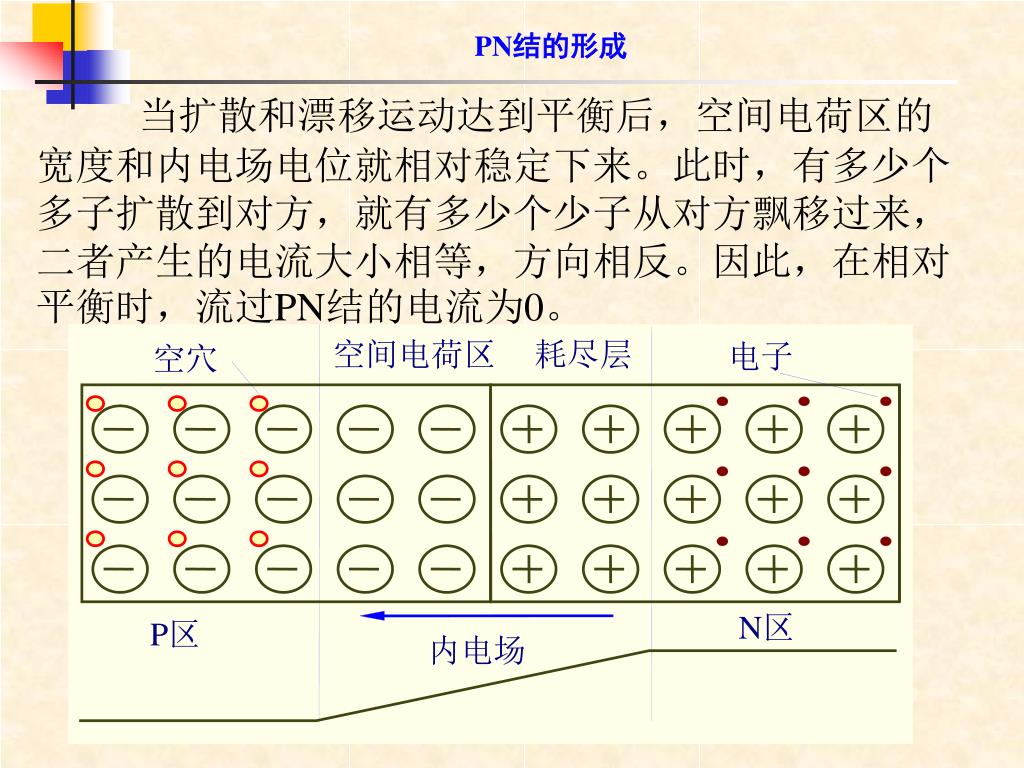

空间电荷区 耗尽层电子空穴 N区 P区内电场 PN结的形成当扩散和漂移运动达到平衡后，空间电荷区的宽度和内电场电位就相对稳定下来。此时，有多少个多子扩散到对方，就有多少个少子从对方飘移过来，二者产生的电流大小相等，方向相反。因此，在相对平衡时，流过PN结的电流为0。

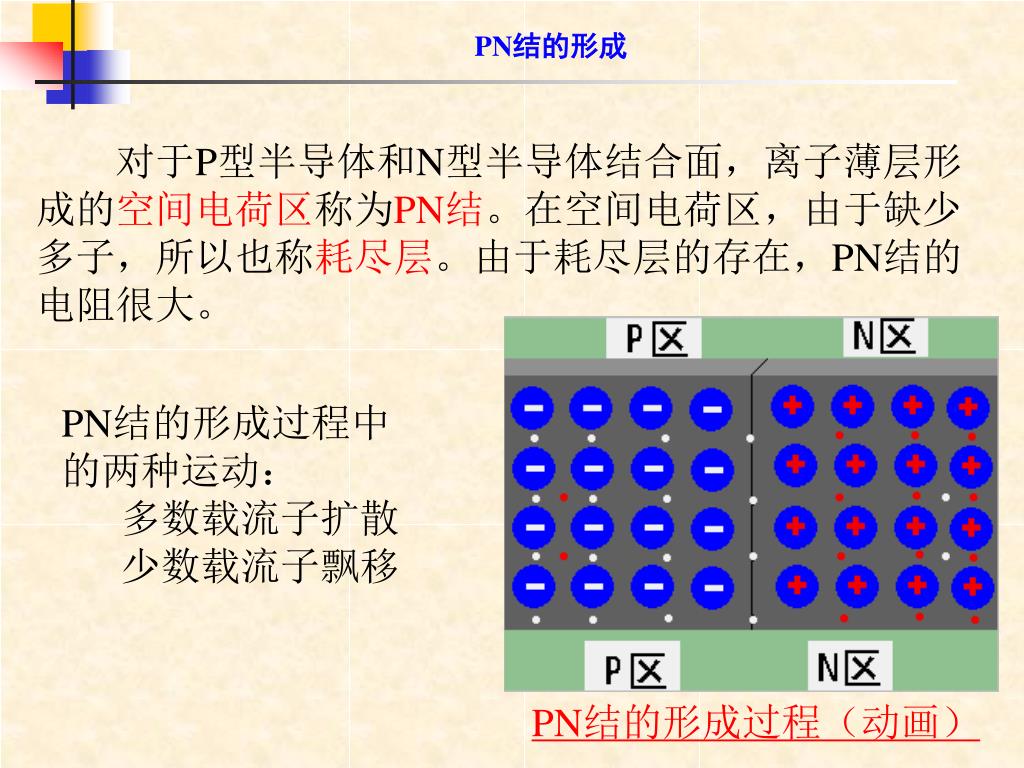

PN结的形成过程（动画） PN结的形成对于P型半导体和N型半导体结合面，离子薄层形成的空间电荷区称为PN结。在空间电荷区，由于缺少多子，所以也称耗尽层。由于耗尽层的存在，PN结的电阻很大。 PN结的形成过程中的两种运动：多数载流子扩散少数载流子飘移

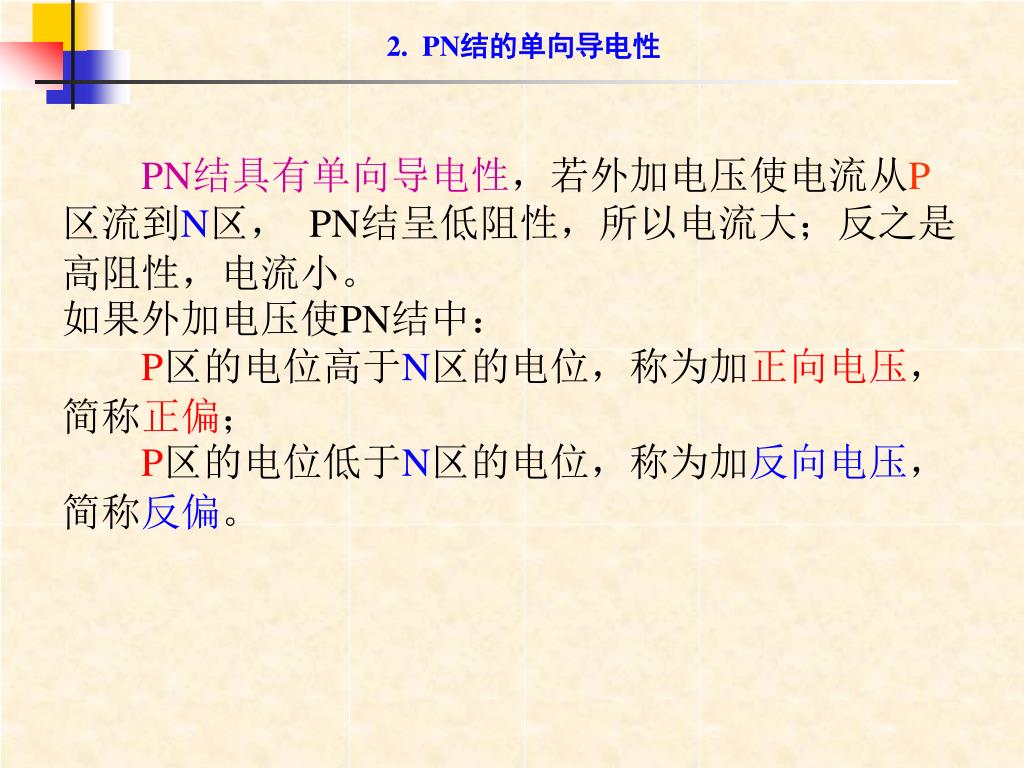

2. PN结的单向导电性 PN结具有单向导电性，若外加电压使电流从P区流到N区， PN结呈低阻性，所以电流大；反之是高阻性，电流小。如果外加电压使PN结中： P区的电位高于N区的电位，称为加正向电压，简称正偏； P区的电位低于N区的电位，称为加反向电压，简称反偏。

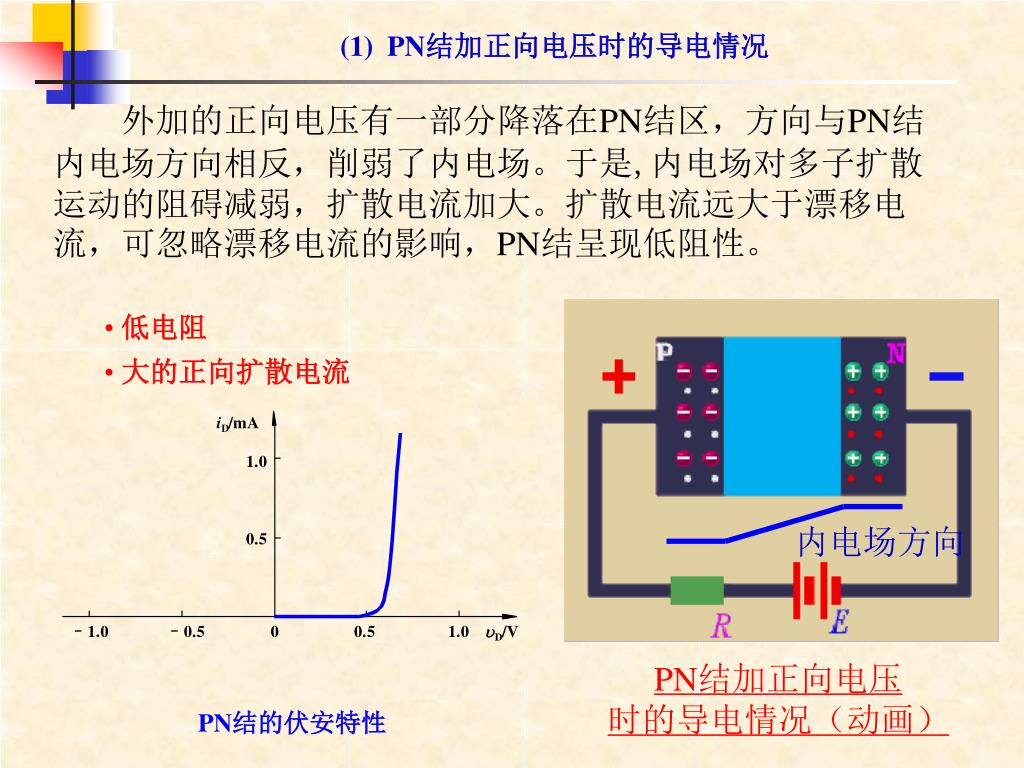

内电场方向 PN结加正向电压时的导电情况（动画） PN结的伏安特性 (1) PN结加正向电压时的导电情况外加的正向电压有一部分降落在PN结区，方向与PN结内电场方向相反，削弱了内电场。于是,内电场对多子扩散运动的阻碍减弱，扩散电流加大。扩散电流远大于漂移电流，可忽略漂移电流的影响，PN结呈现低阻性。 • 低电阻 • 大的正向扩散电流

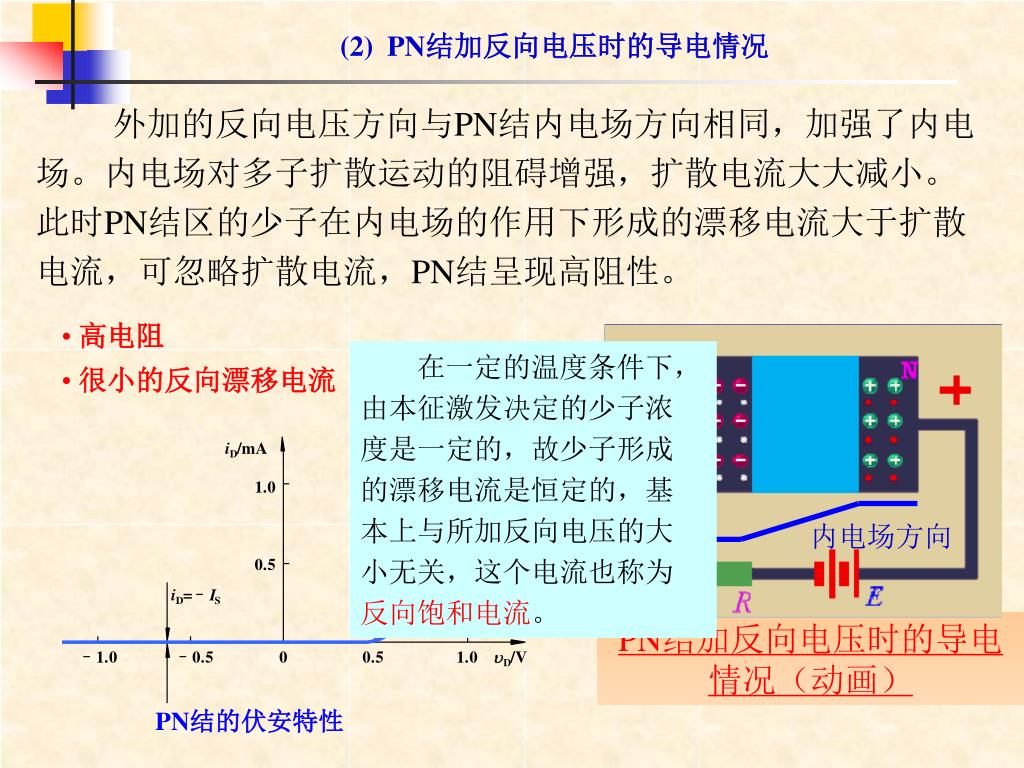

内电场方向 PN结加反向电压时的导电情况（动画） PN结的伏安特性 (2) PN结加反向电压时的导电情况外加的反向电压方向与PN结内电场方向相同，加强了内电场。内电场对多子扩散运动的阻碍增强，扩散电流大大减小。此时PN结区的少子在内电场的作用下形成的漂移电流大于扩散电流，可忽略扩散电流，PN结呈现高阻性。 • 高电阻 • 很小的反向漂移电流在一定的温度条件下，由本征激发决定的少子浓度是一定的，故少子形成的漂移电流是恒定的，基本上与所加反向电压的大小无关，这个电流也称为反向饱和电流。

（3） PN结的伏安特性 PN结加正向电压时，呈现低电阻，具有较大的正向扩散电流；PN结加反向电压时，呈现高电阻，具有很小的反向漂移电流。由此可以得出结论：PN结具有单向导电性。

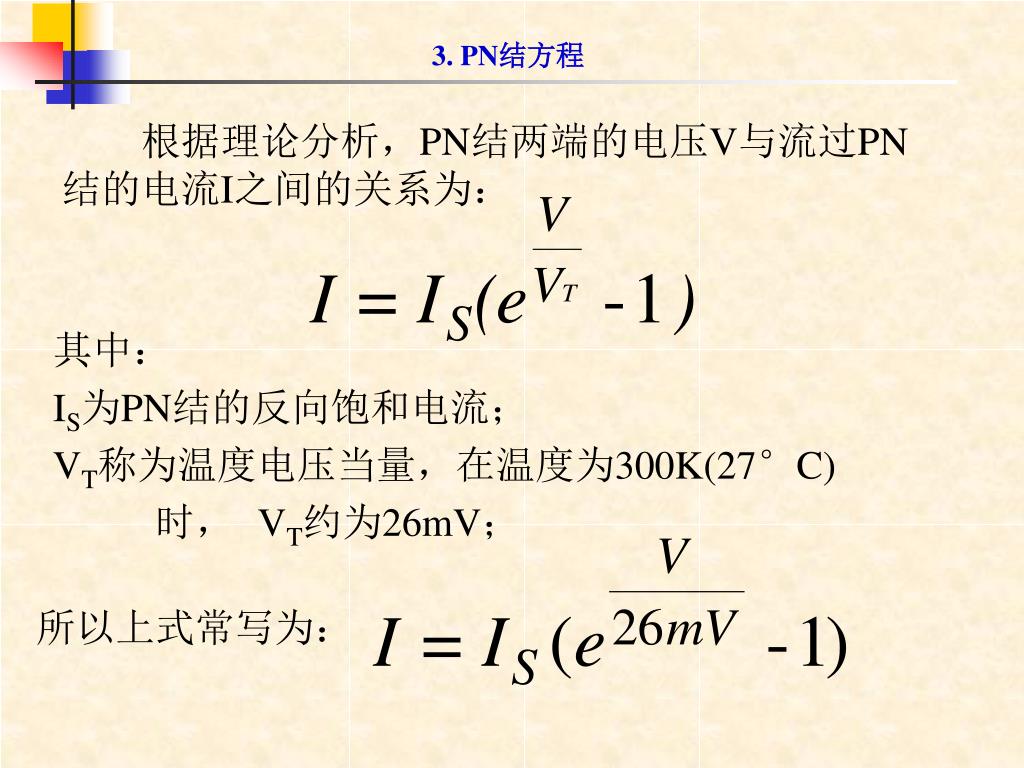

根据理论分析，PN结两端的电压V与流过PN结的电流I之间的关系为：根据理论分析，PN结两端的电压V与流过PN结的电流I之间的关系为：所以上式常写为： 3. PN结方程其中： IS为PN结的反向饱和电流； VT称为温度电压当量，在温度为300K(27°C) 时， VT约为26mV；

PN结正偏时，如果V> VT几倍以上，上式可改写为：即I随V按指数规律变化。 PN结反偏时，如果│V │> VT几倍以上，上式可改写为：其中负号表示为反向。 PN结方程

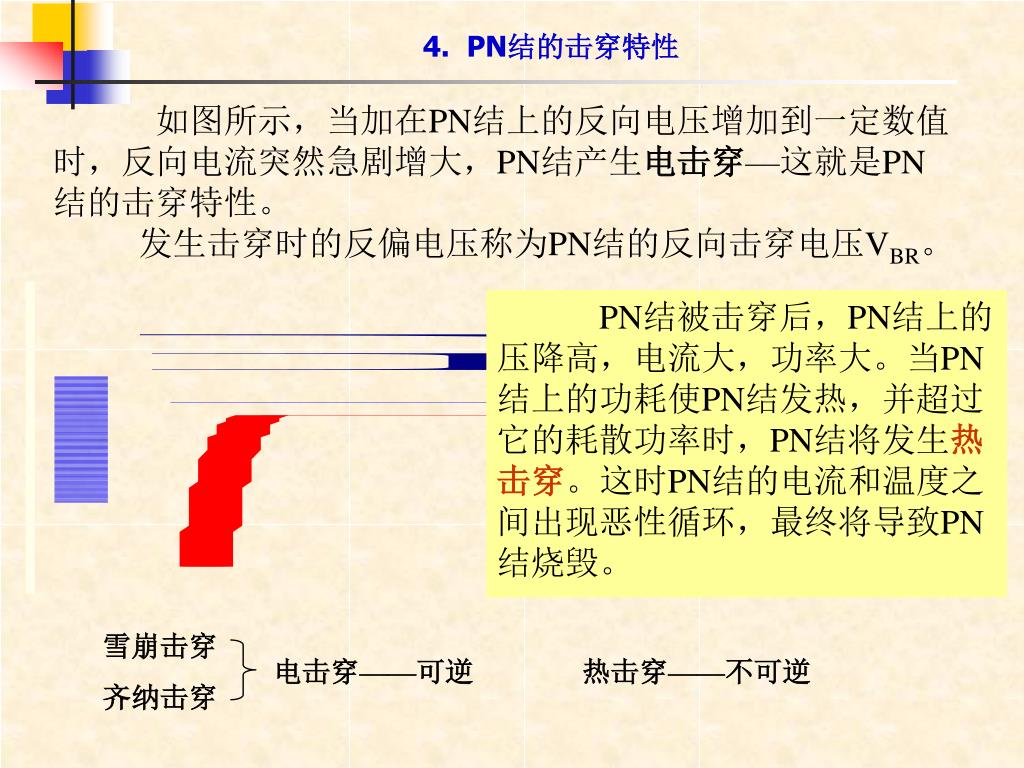

雪崩击穿 电击穿——可逆齐纳击穿热击穿——不可逆 4. PN结的击穿特性如图所示，当加在PN结上的反向电压增加到一定数值时，反向电流突然急剧增大，PN结产生电击穿—这就是PN结的击穿特性。发生击穿时的反偏电压称为PN结的反向击穿电压VBR。 PN结被击穿后，PN结上的压降高，电流大，功率大。当PN结上的功耗使PN结发热，并超过它的耗散功率时，PN结将发生热击穿。这时PN结的电流和温度之间出现恶性循环，最终将导致PN结烧毁。

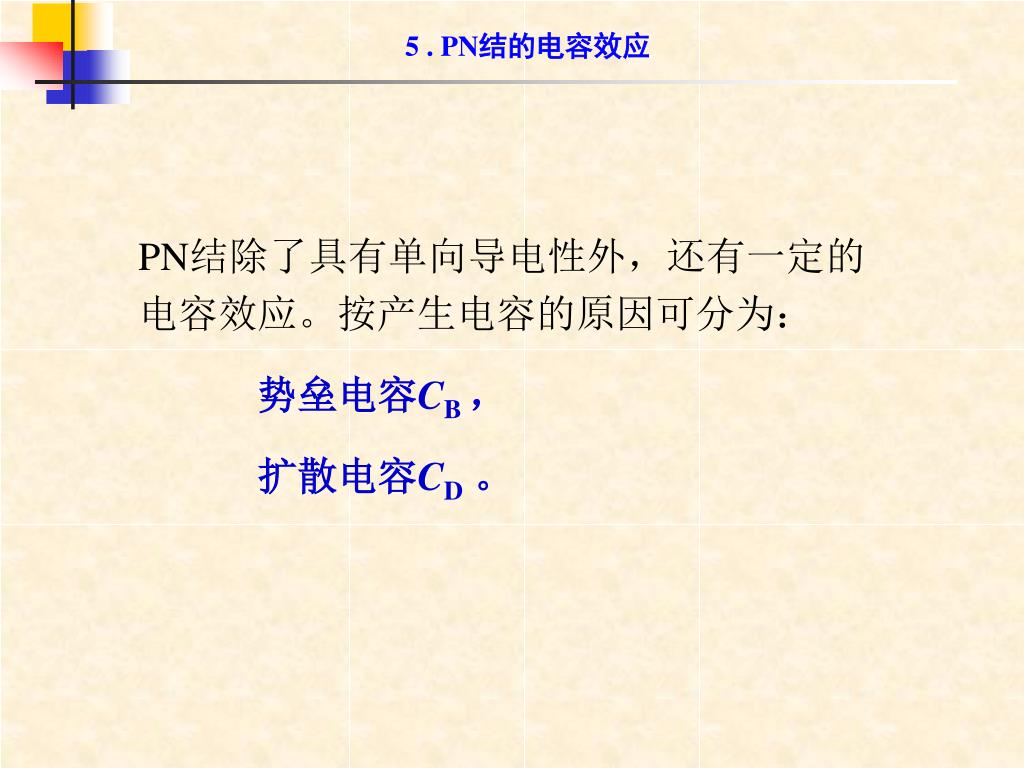

5 . PN结的电容效应 PN结除了具有单向导电性外，还有一定的电容效应。按产生电容的原因可分为：势垒电容CB ，扩散电容CD。

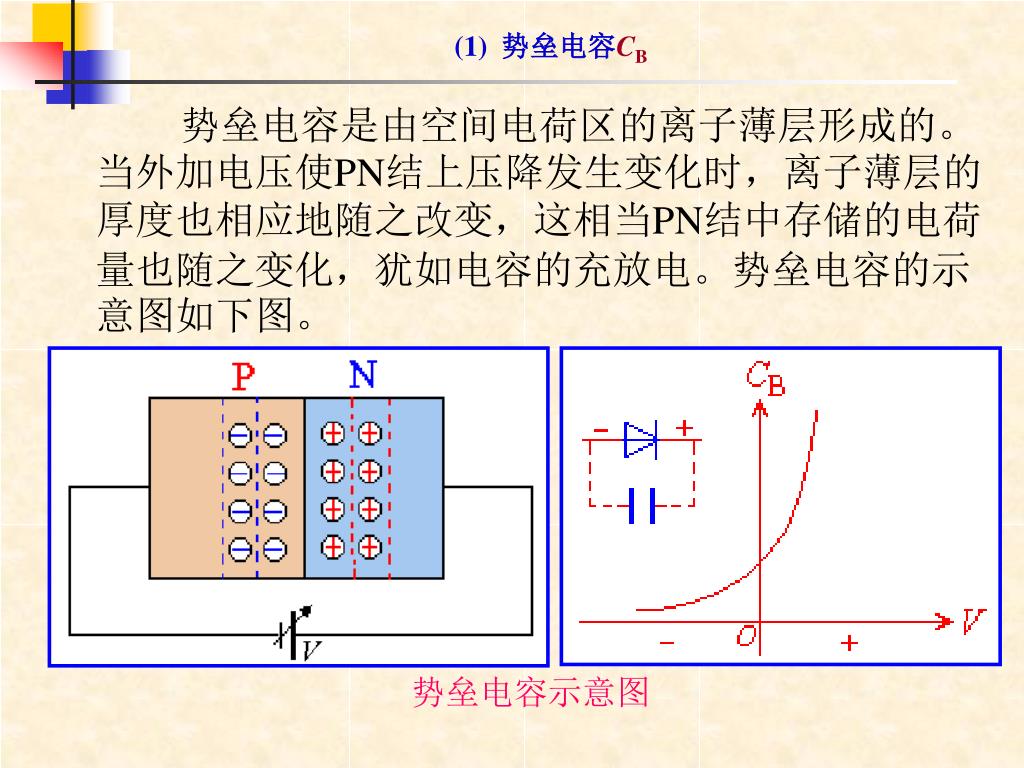

势垒电容示意图 (1) 势垒电容CB 势垒电容是由空间电荷区的离子薄层形成的。当外加电压使PN结上压降发生变化时，离子薄层的厚度也相应地随之改变，这相当PN结中存储的电荷量也随之变化，犹如电容的充放电。势垒电容的示意图如下图。

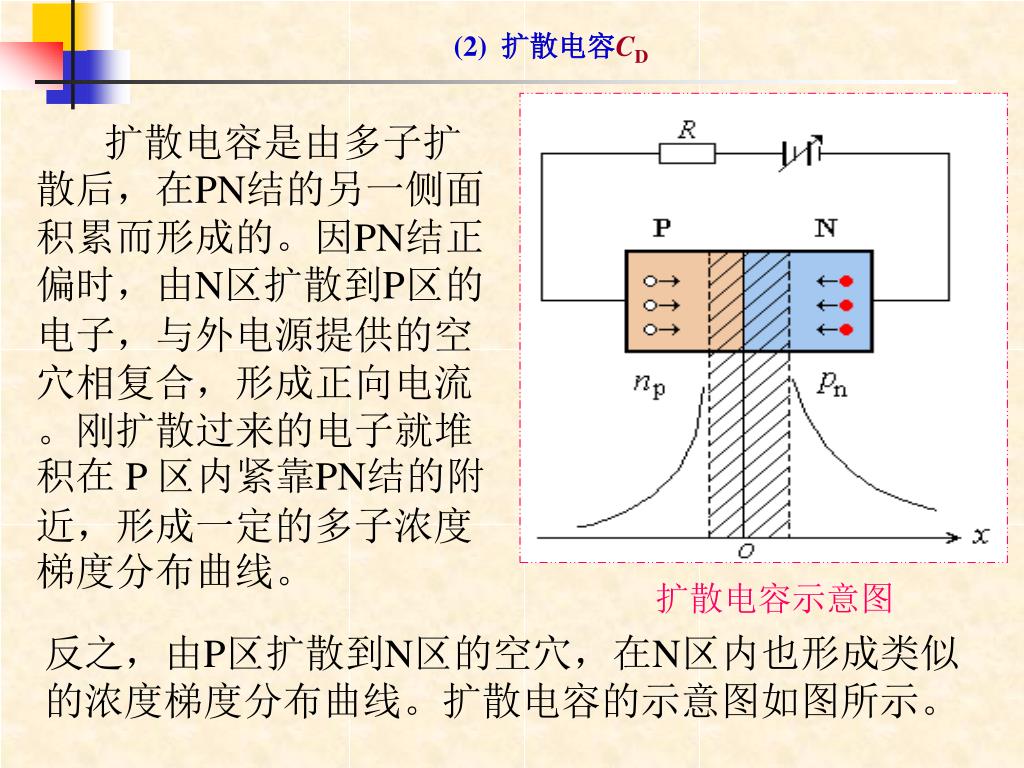

扩散电容示意图 (2) 扩散电容CD 扩散电容是由多子扩散后，在PN结的另一侧面积累而形成的。因PN结正偏时，由N区扩散到P区的电子，与外电源提供的空穴相复合，形成正向电流。刚扩散过来的电子就堆积在 P 区内紧靠PN结的附近，形成一定的多子浓度梯度分布曲线。反之，由P区扩散到N区的空穴，在N区内也形成类似的浓度梯度分布曲线。扩散电容的示意图如图所示。

扩散电容示意图 扩散电容CD 当外加正向电压不同时，扩散电流即外电路电流的大小也就不同。所以PN结两侧堆积的多子的浓度梯度分布也不同，这就相当电容的充放电过程。势垒电容和扩散电容均是非线性电容。 PN结在反偏时主要考虑势垒电容。 PN结在正偏时主要考虑扩散电容。

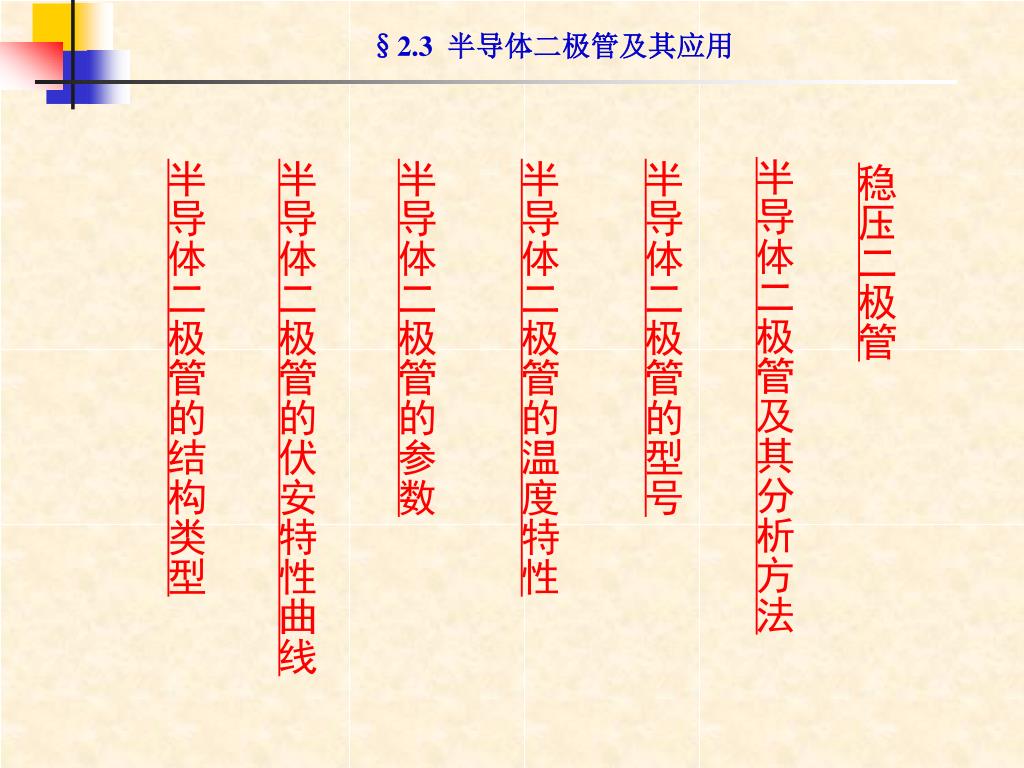

§2.3 半导体二极管及其应用 半导体二极管及其分析方法半导体二极管的结构类型半导体二极管的伏安特性曲线半导体二极管的参数半导体二极管的温度特性半导体二极管的型号稳压二极管

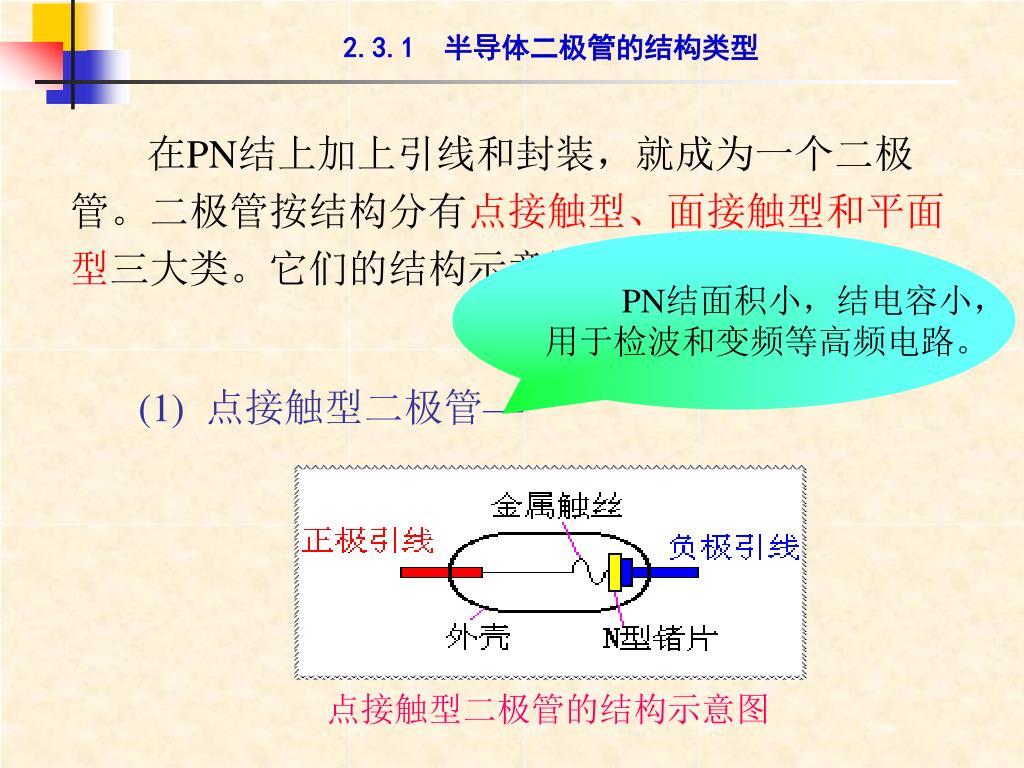

点接触型二极管的结构示意图 2.3.1 半导体二极管的结构类型在PN结上加上引线和封装，就成为一个二极管。二极管按结构分有点接触型、面接触型和平面型三大类。它们的结构示意图如下图所示。 PN结面积小，结电容小，用于检波和变频等高频电路。 (1) 点接触型二极管—

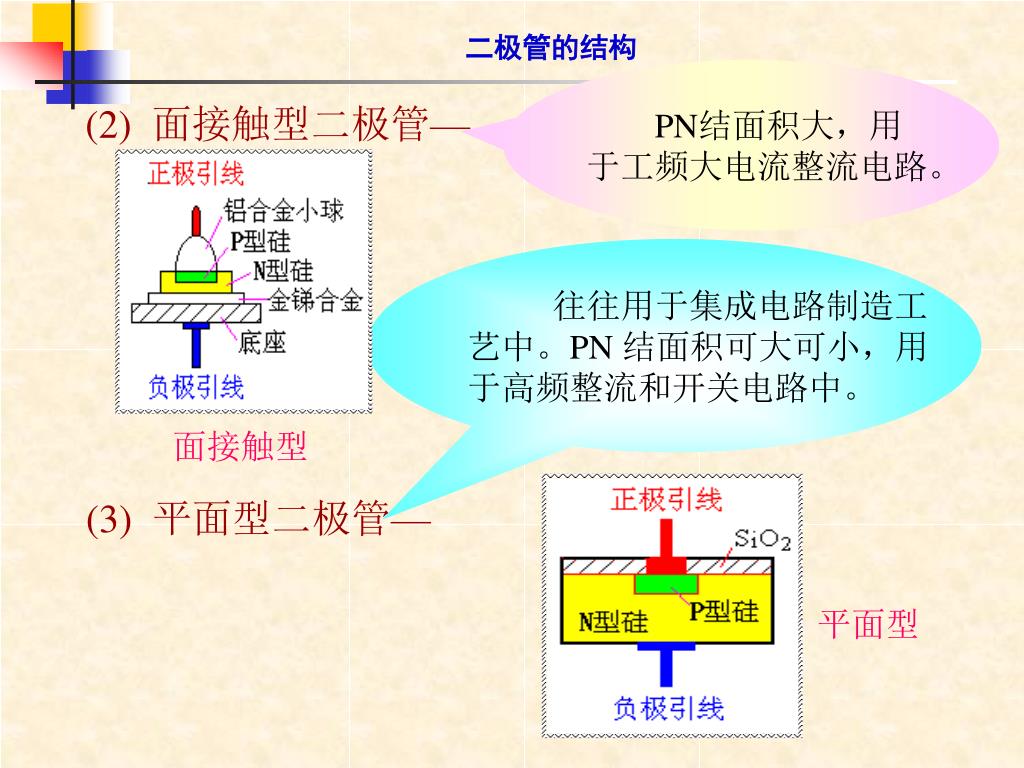

面接触型 平面型二极管的结构 PN结面积大，用于工频大电流整流电路。 (2) 面接触型二极管— 往往用于集成电路制造工艺中。PN 结面积可大可小，用于高频整流和开关电路中。 (3) 平面型二极管—

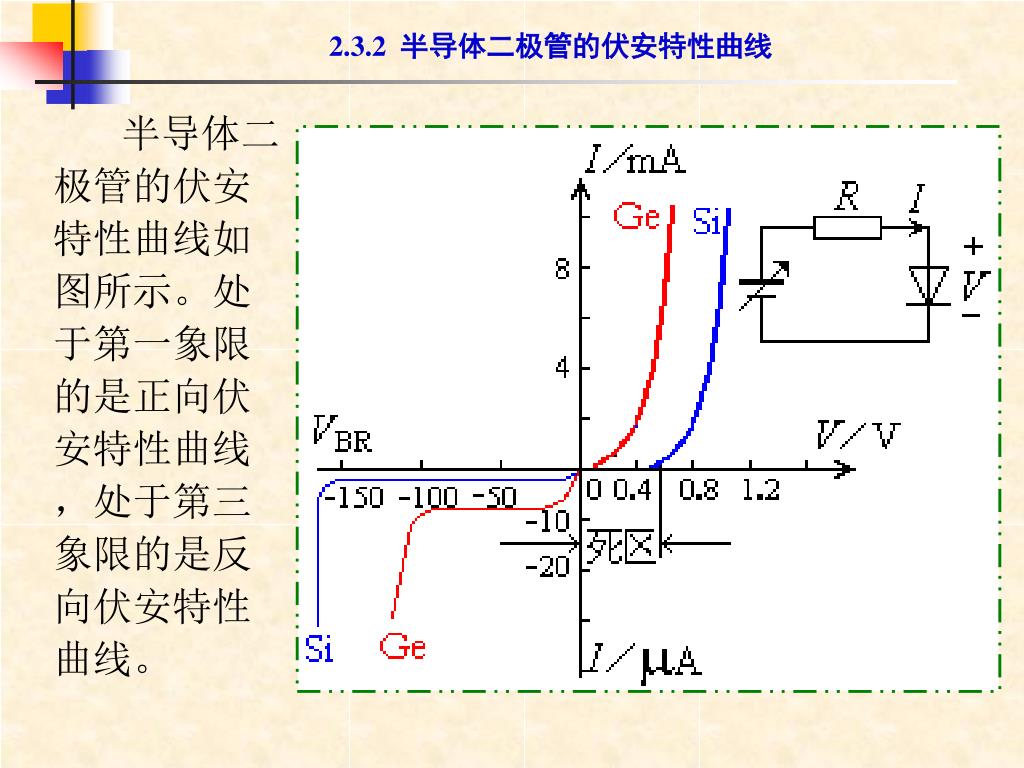

2.3.2 半导体二极管的伏安特性曲线 半导体二极管的伏安特性曲线如图所示。处于第一象限的是正向伏安特性曲线，处于第三象限的是反向伏安特性曲线。

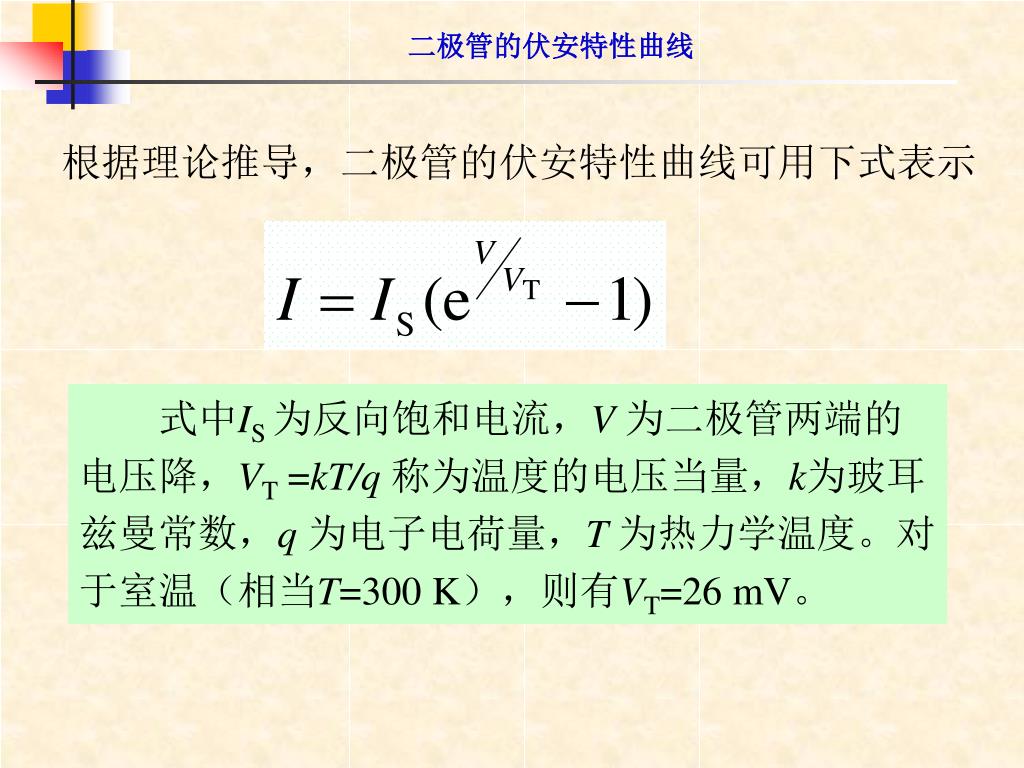

二极管的伏安特性曲线 根据理论推导，二极管的伏安特性曲线可用下式表示式中IS 为反向饱和电流，V 为二极管两端的电压降，VT =kT/q称为温度的电压当量，k为玻耳兹曼常数，q为电子电荷量，T 为热力学温度。对于室温（相当T=300 K），则有VT=26 mV。

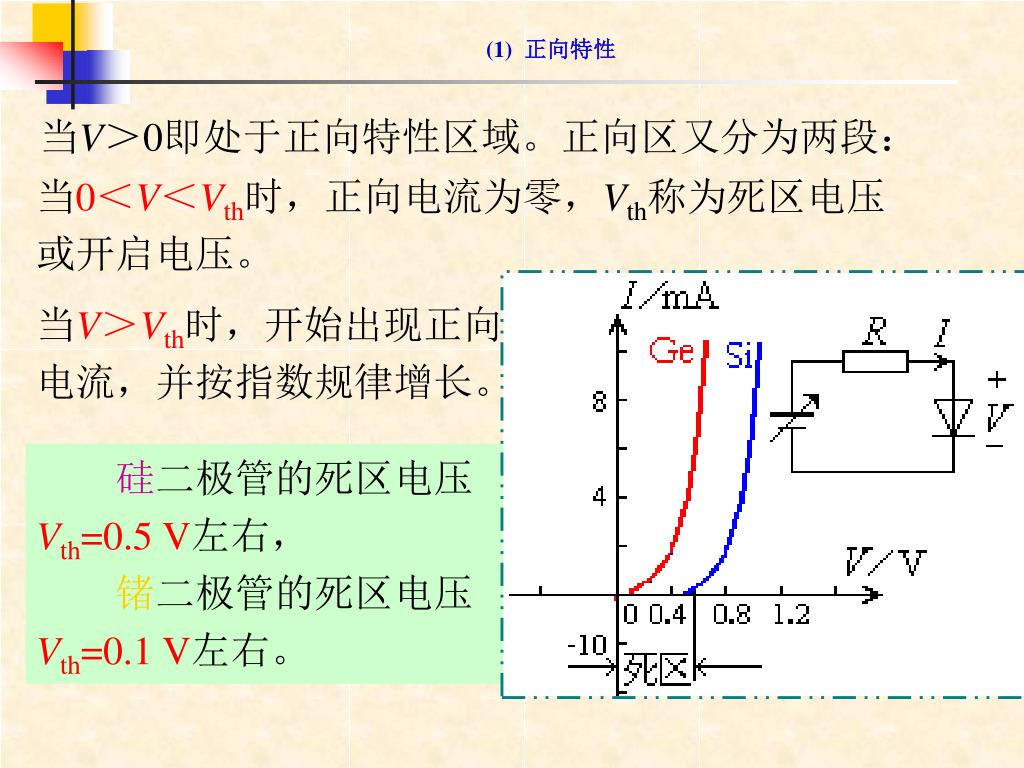

(1) 正向特性 当V＞0即处于正向特性区域。正向区又分为两段：当0＜V＜Vth时，正向电流为零，Vth称为死区电压或开启电压。当V＞Vth时，开始出现正向电流，并按指数规律增长。硅二极管的死区电压Vth=0.5 V左右，锗二极管的死区电压Vth=0.1 V左右。

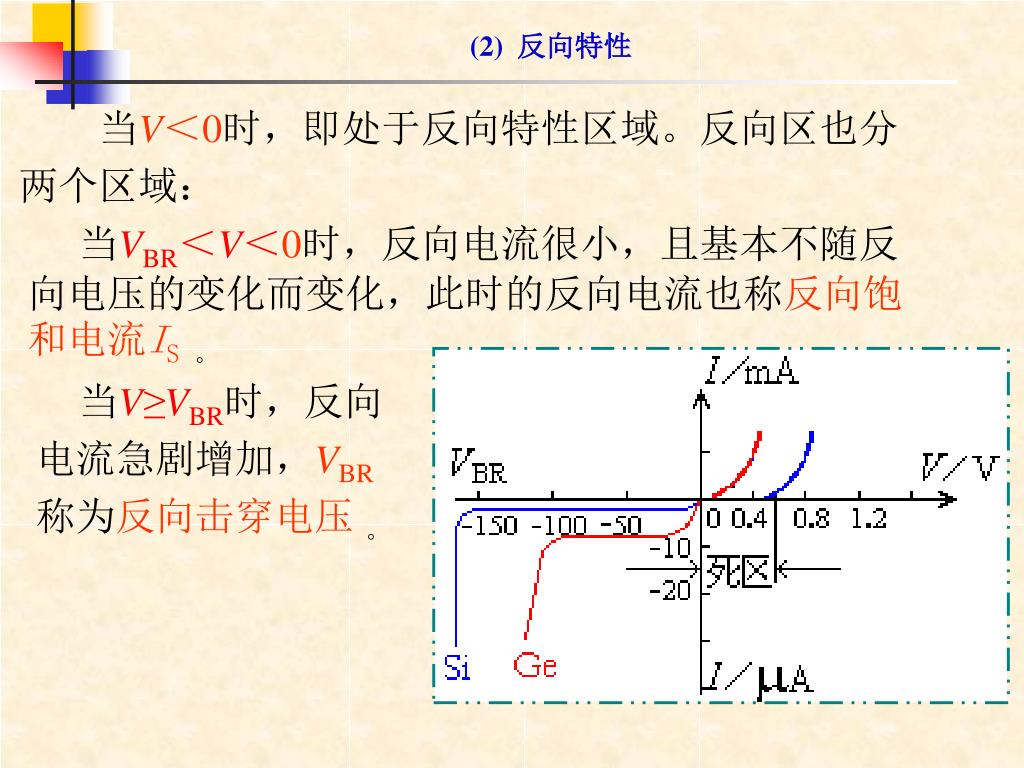

(2) 反向特性 当V＜0时，即处于反向特性区域。反向区也分两个区域：当VBR＜V＜0时，反向电流很小，且基本不随反向电压的变化而变化，此时的反向电流也称反向饱和电流IS。当V≥VBR时，反向电流急剧增加，VBR称为反向击穿电压。

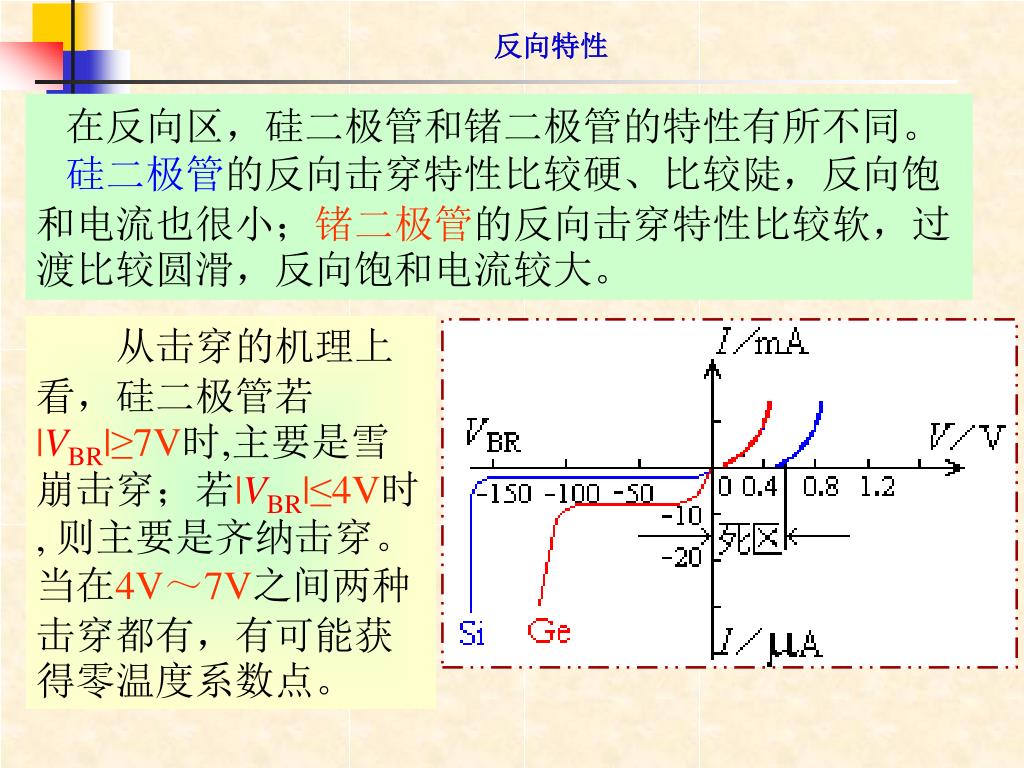

反向特性 在反向区，硅二极管和锗二极管的特性有所不同。硅二极管的反向击穿特性比较硬、比较陡，反向饱和电流也很小；锗二极管的反向击穿特性比较软，过渡比较圆滑，反向饱和电流较大。从击穿的机理上看，硅二极管若|VBR|≥7V时,主要是雪崩击穿；若|VBR|≤4V时, 则主要是齐纳击穿。当在4V～7V之间两种击穿都有，有可能获得零温度系数点。

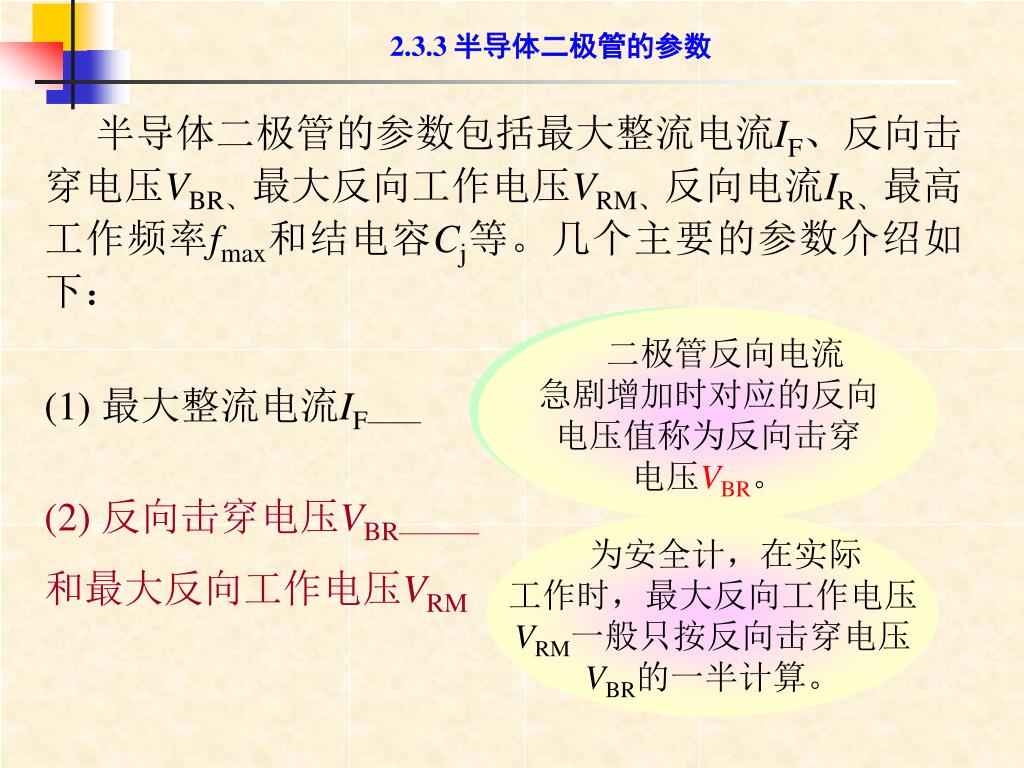

二极管反向电流 急剧增加时对应的反向电压值称为反向击穿电压VBR。为安全计，在实际工作时，最大反向工作电压 VRM一般只按反向击穿电压 VBR的一半计算。 2.3.3 半导体二极管的参数半导体二极管的参数包括最大整流电流IF、反向击穿电压VBR、最大反向工作电压VRM、反向电流IR、最高工作频率fmax和结电容Cj等。几个主要的参数介绍如下：二极管长期连续工作时，允许通过二极管的最大整流电流的平均值。 (1) 最大整流电流IF—— (2) 反向击穿电压VBR——— 和最大反向工作电压VRM

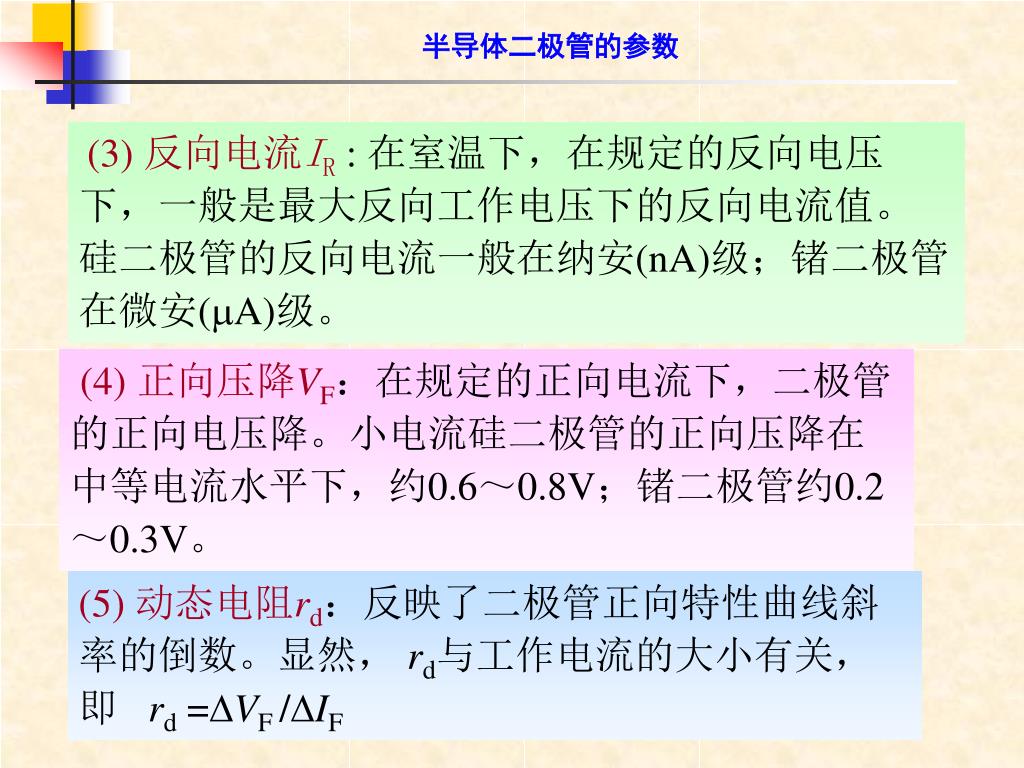

半导体二极管的参数 (3) 反向电流IR : 在室温下，在规定的反向电压下，一般是最大反向工作电压下的反向电流值。硅二极管的反向电流一般在纳安(nA)级；锗二极管在微安(A)级。 (4) 正向压降VF：在规定的正向电流下，二极管的正向电压降。小电流硅二极管的正向压降在中等电流水平下，约0.6～0.8V；锗二极管约0.2～0.3V。 (5) 动态电阻rd：反映了二极管正向特性曲线斜率的倒数。显然， rd与工作电流的大小有关，即 rd =VF /IF

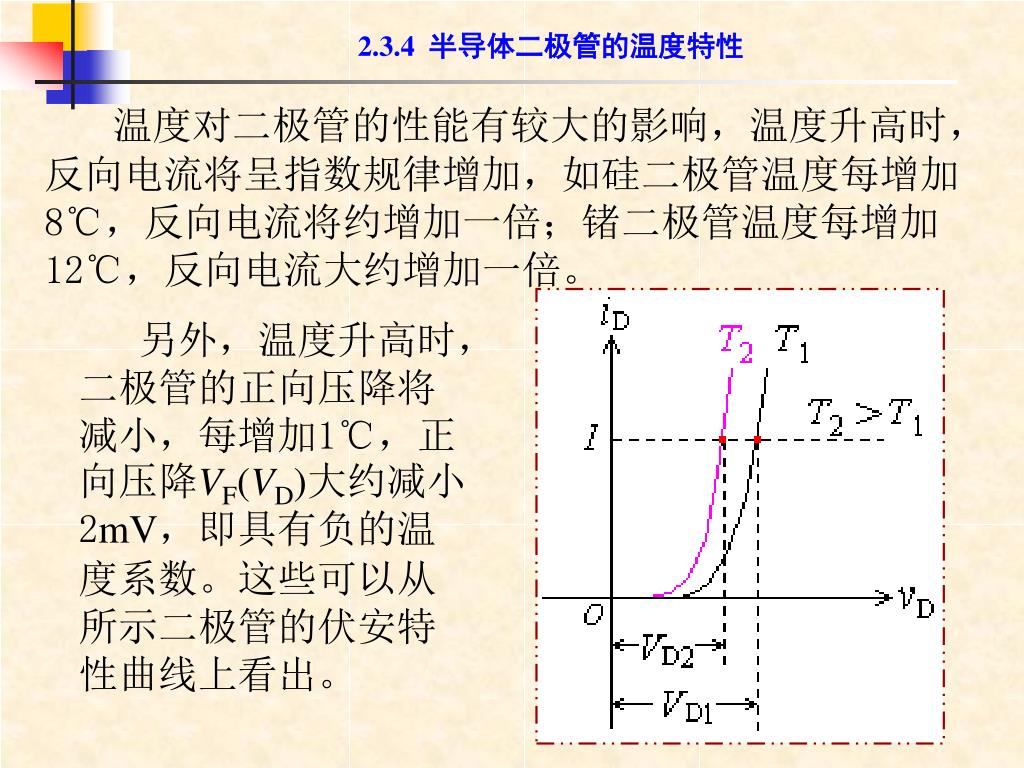

2.3.4 半导体二极管的温度特性 温度对二极管的性能有较大的影响，温度升高时，反向电流将呈指数规律增加，如硅二极管温度每增加8℃，反向电流将约增加一倍；锗二极管温度每增加12℃，反向电流大约增加一倍。另外，温度升高时，二极管的正向压降将减小，每增加1℃，正向压降VF(VD)大约减小2mV，即具有负的温度系数。这些可以从所示二极管的伏安特性曲线上看出。

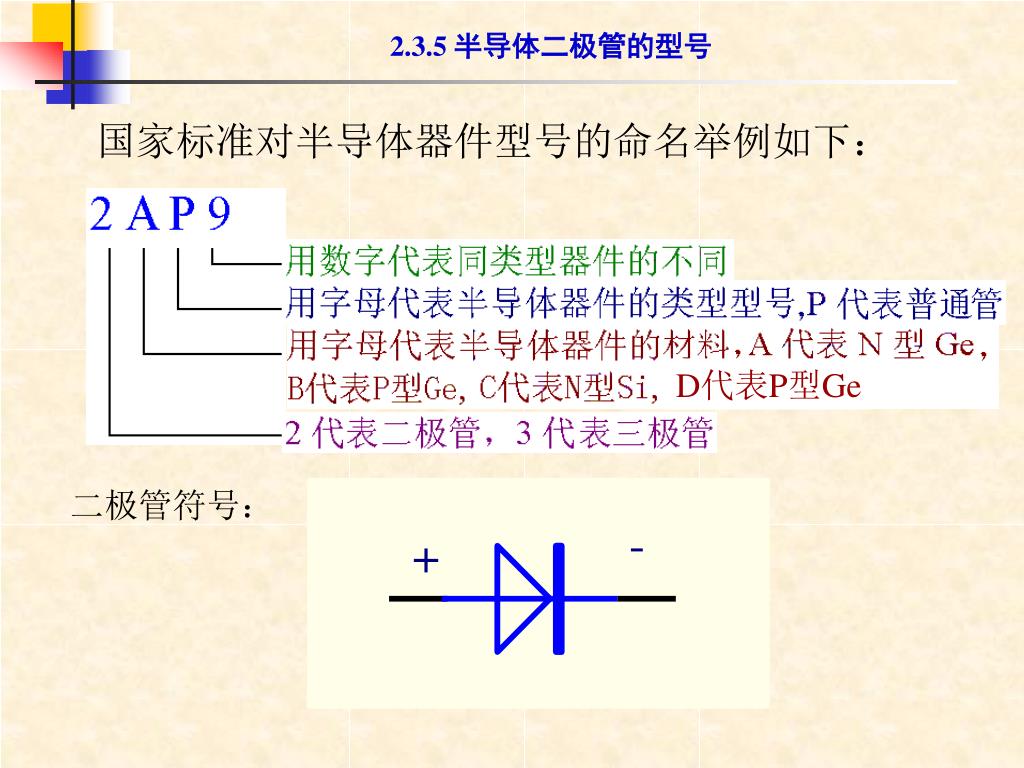

D代表P型Ge 二极管符号： 2.3.5 半导体二极管的型号国家标准对半导体器件型号的命名举例如下：

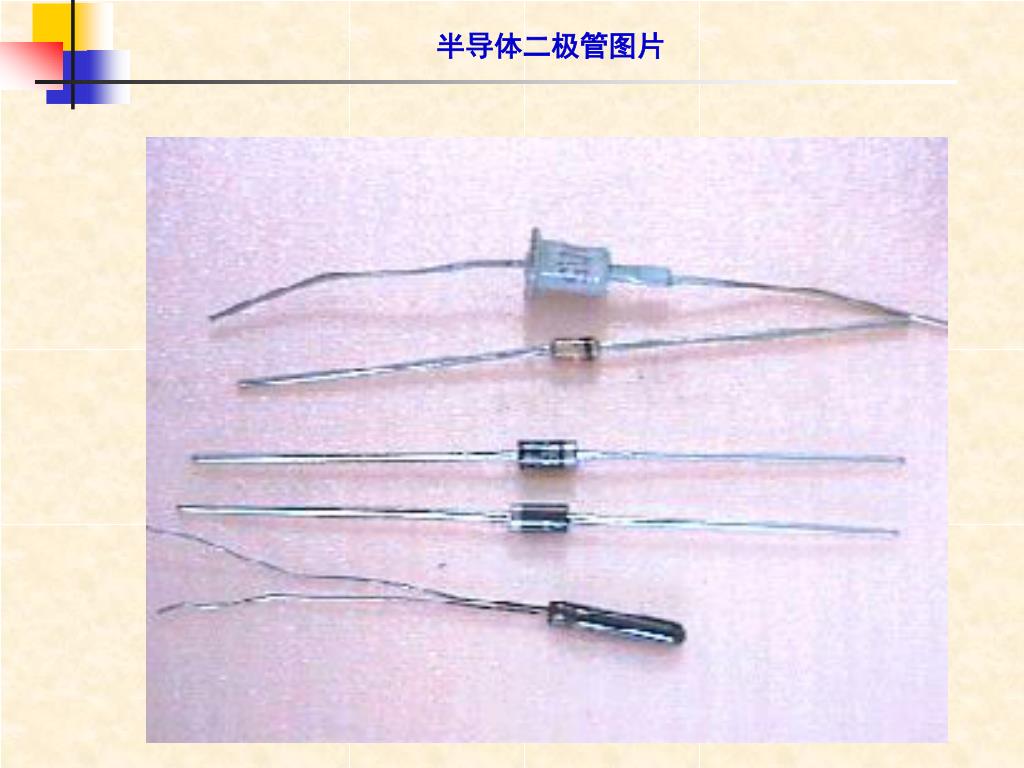

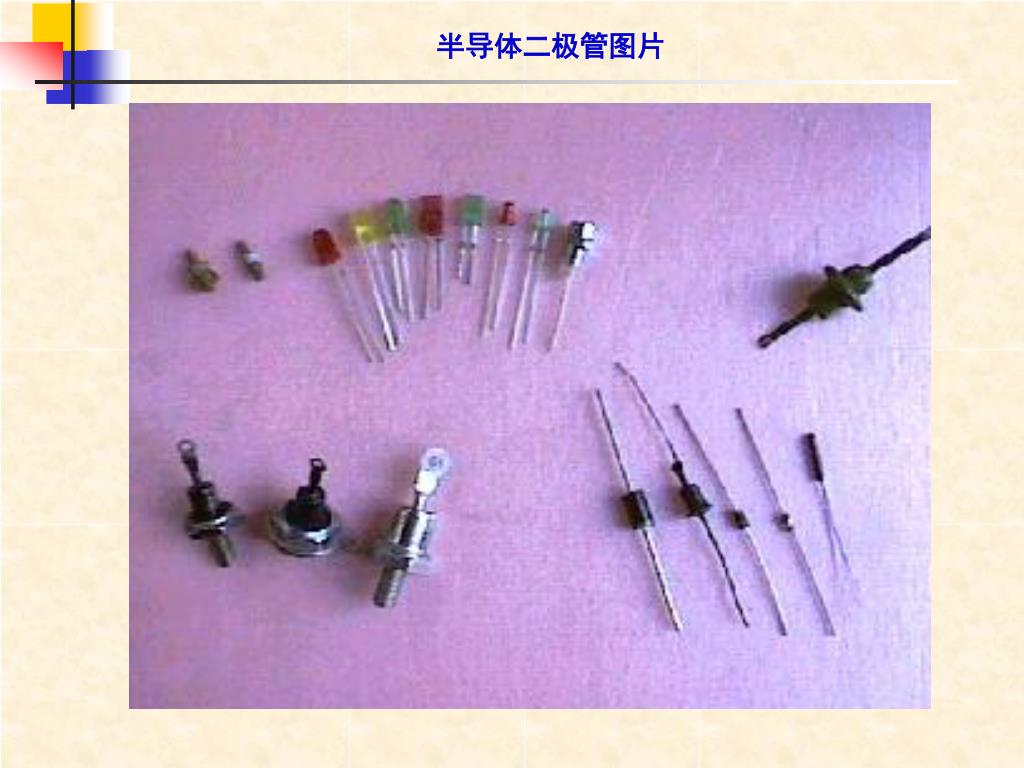

半导体二极管图片

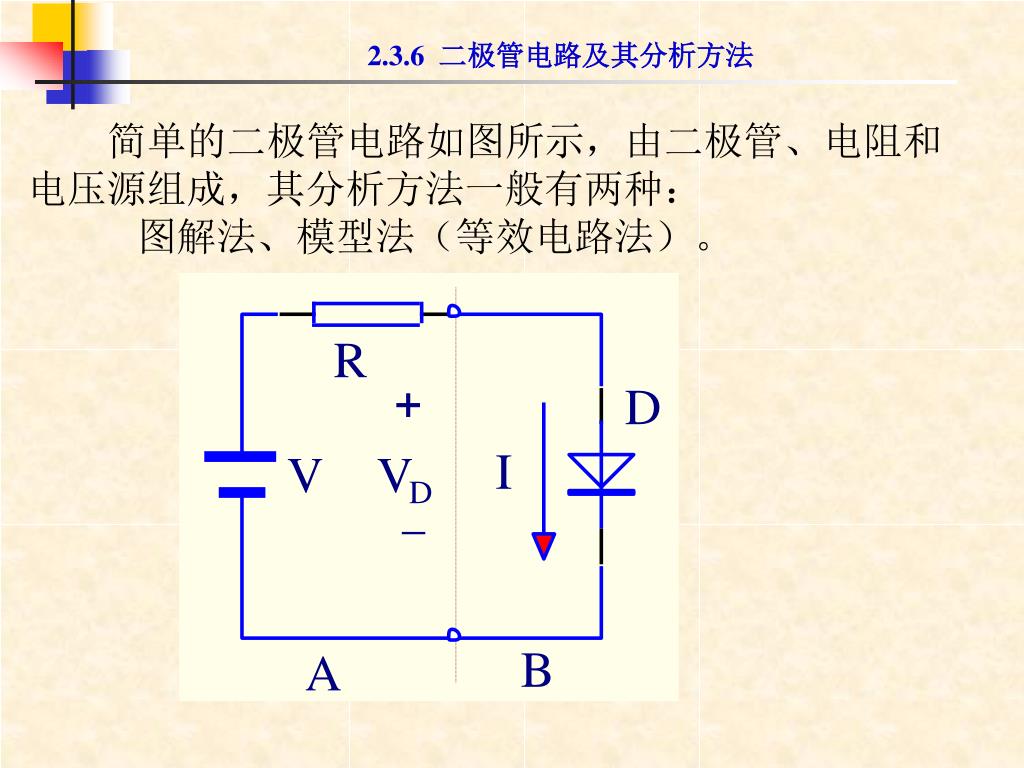

2.3.6 二极管电路及其分析方法 简单的二极管电路如图所示，由二极管、电阻和电压源组成，其分析方法一般有两种：图解法、模型法（等效电路法）。

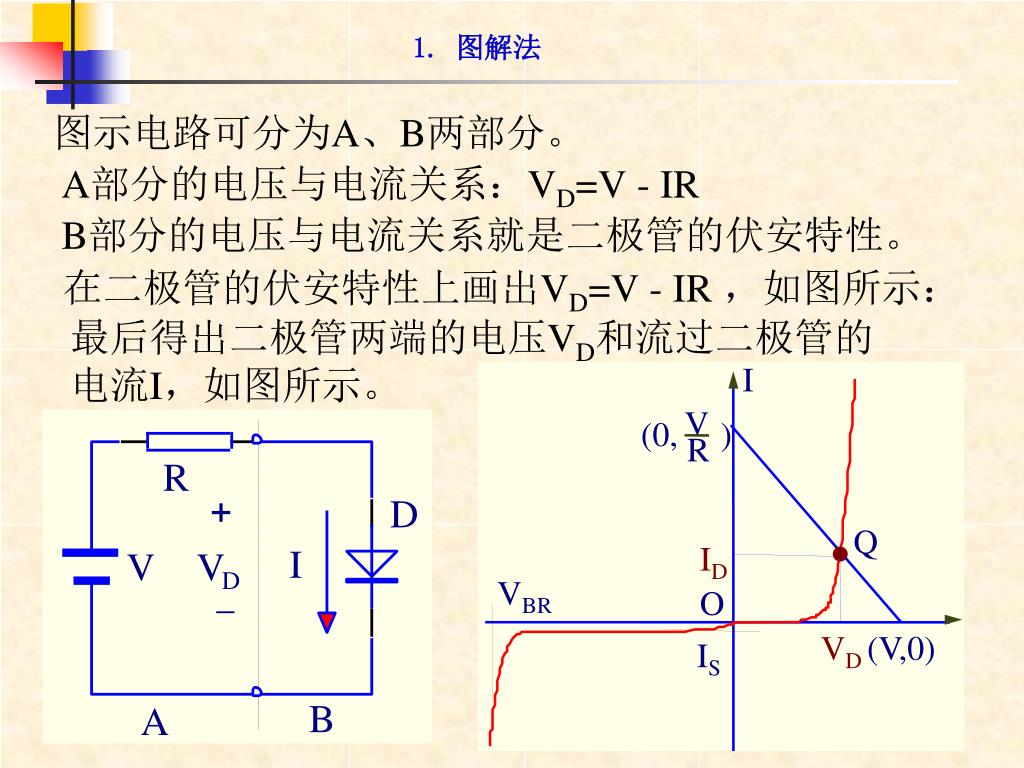

I V (0, ) R Q ID VBR O VD (V,0) IS 1. 图解法图示电路可分为A、B两部分。 A部分的电压与电流关系：VD=V - IR B部分的电压与电流关系就是二极管的伏安特性。在二极管的伏安特性上画出VD=V - IR ，如图所示：最后得出二极管两端的电压VD和流过二极管的电流I，如图所示。

如图所示， VD<0.7V 截止 VD>0.7V 导通 VD<0.2V 截止 VD>0.2V 导通这就是二极管的大信号模型。硅管锗管 2. 模型分析法 (1) 二极管的大信号模型：根据二极管伏安特性，可把它分成导通和截止两种状态。
