等高线地形图

1. 等高线地形图

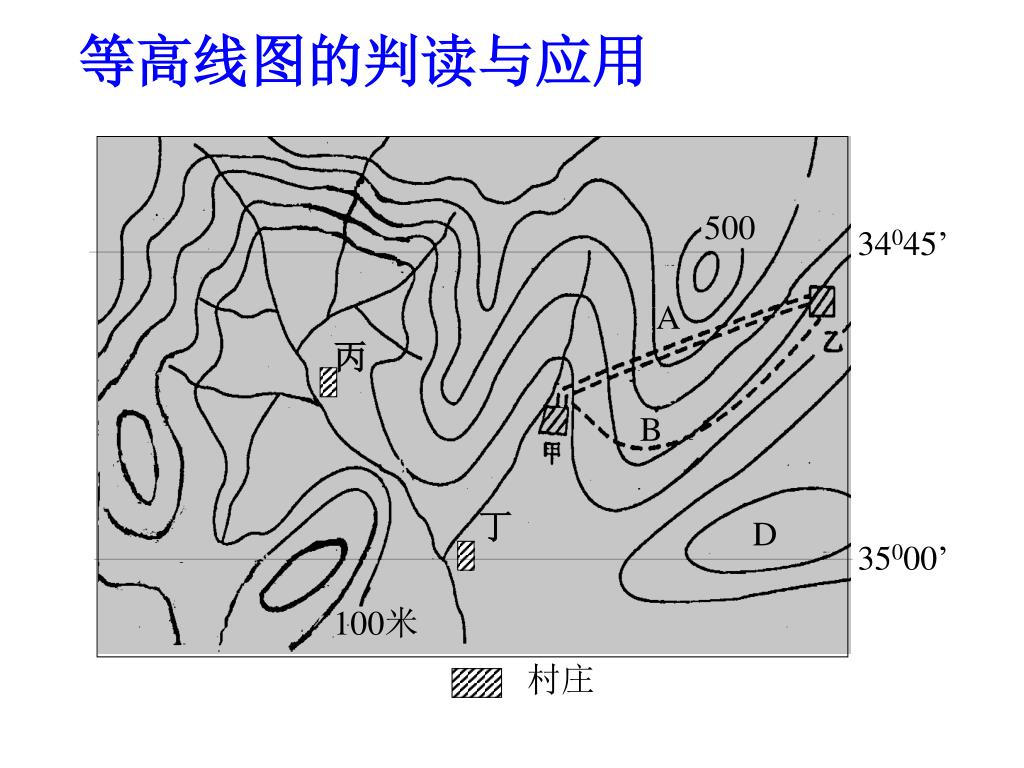

2. 500 34045’ A 丙 B 丁 D 35000’ 100米 村庄 等高线图的判读与应用

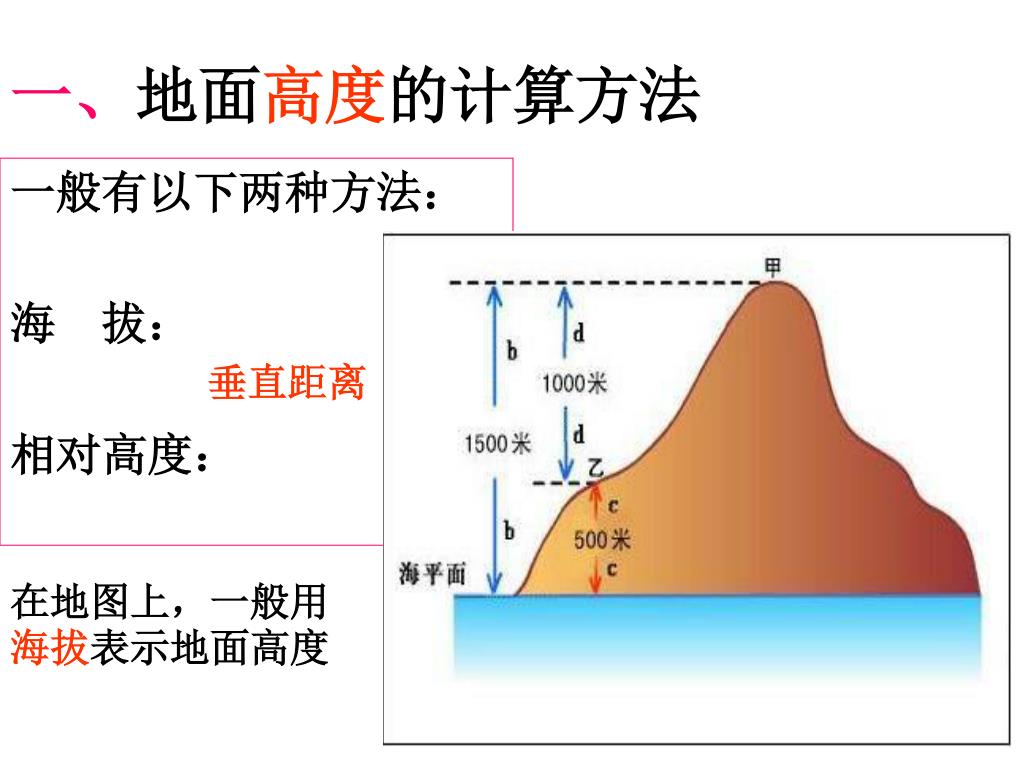

3. 一、地面高度的计算方法 一般有以下两种方法： 海　拔： 相对高度： 垂直距离 在地图上，一般用海拔表示地面高度 0米

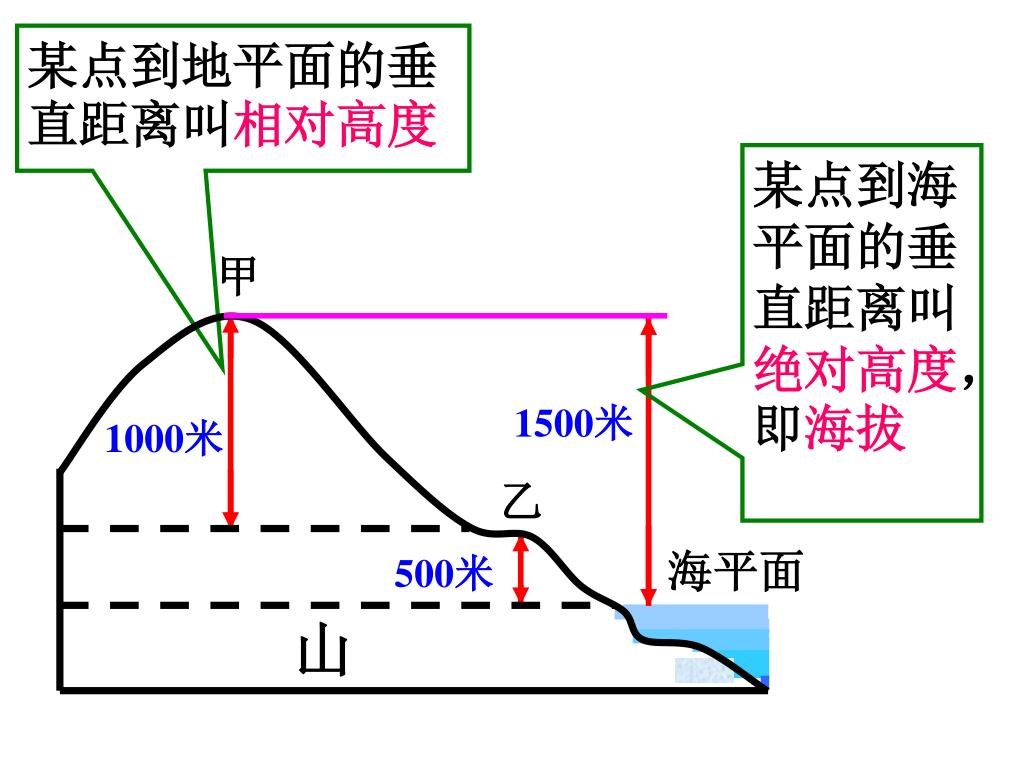

4. 某点到地平面的垂直距离叫相对高度 某点到海平面的垂直距离叫绝对高度，即海拔 甲 1500米 1000米 乙 海平面 500米 山

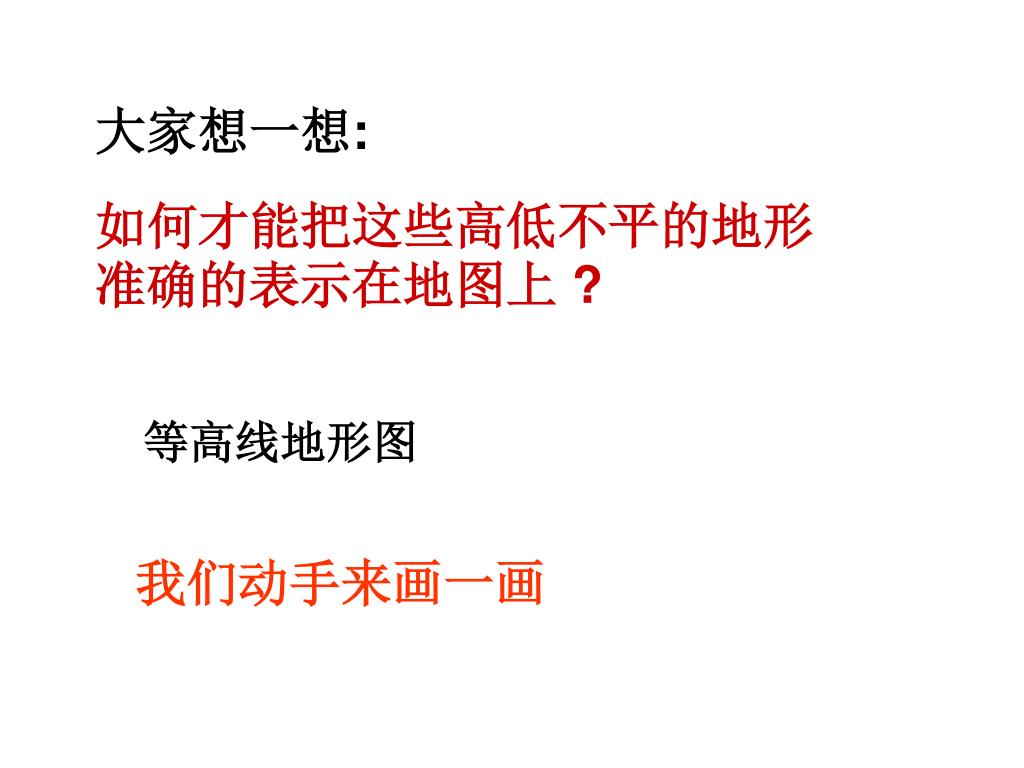

5. 大家想一想: 如何才能把这些高低不平的地形准确的表示在地图上 ? 等高线地形图 我们动手来画一画

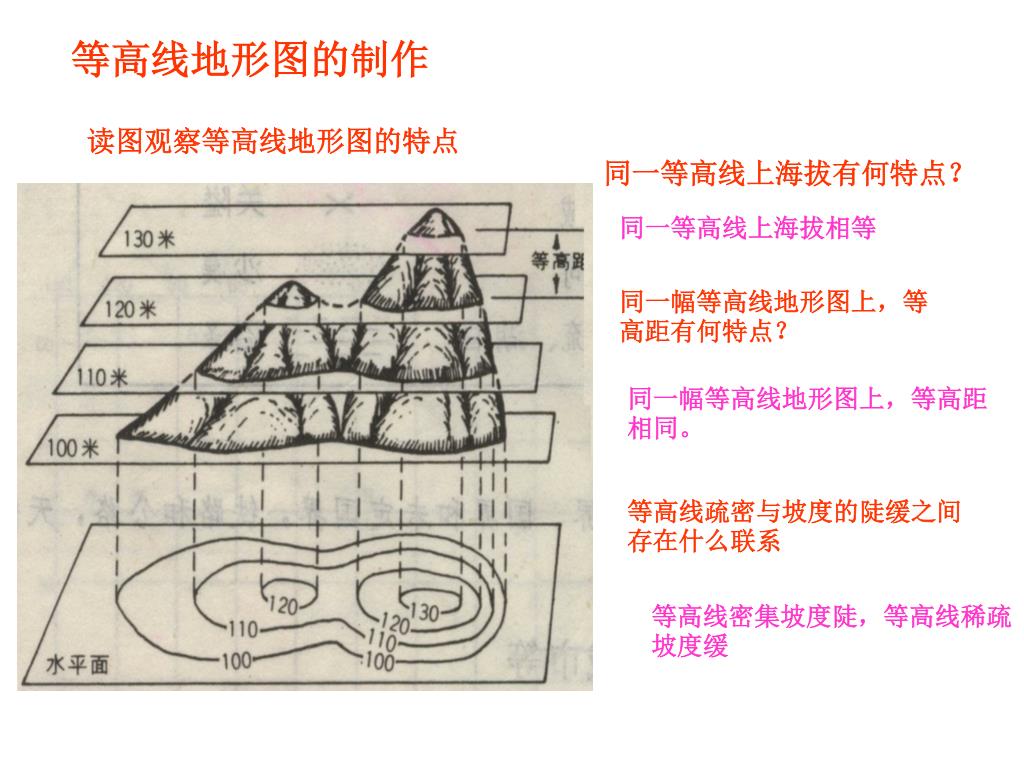

6. 等高线地形图的制作 读图观察等高线地形图的特点 同一等高线上海拔有何特点？ 同一等高线上海拔相等 同一幅等高线地形图上，等高距有何特点？ 同一幅等高线地形图上，等高距相同。 等高线疏密与坡度的陡缓之间存在什么联系 等高线密集坡度陡，等高线稀疏坡度缓

7. 等高线—— 海拔高度相同的点的连线 等深线——海洋中深度相同的各点的连线 100 100 100 200 100 100 200 200 200 100 100 100

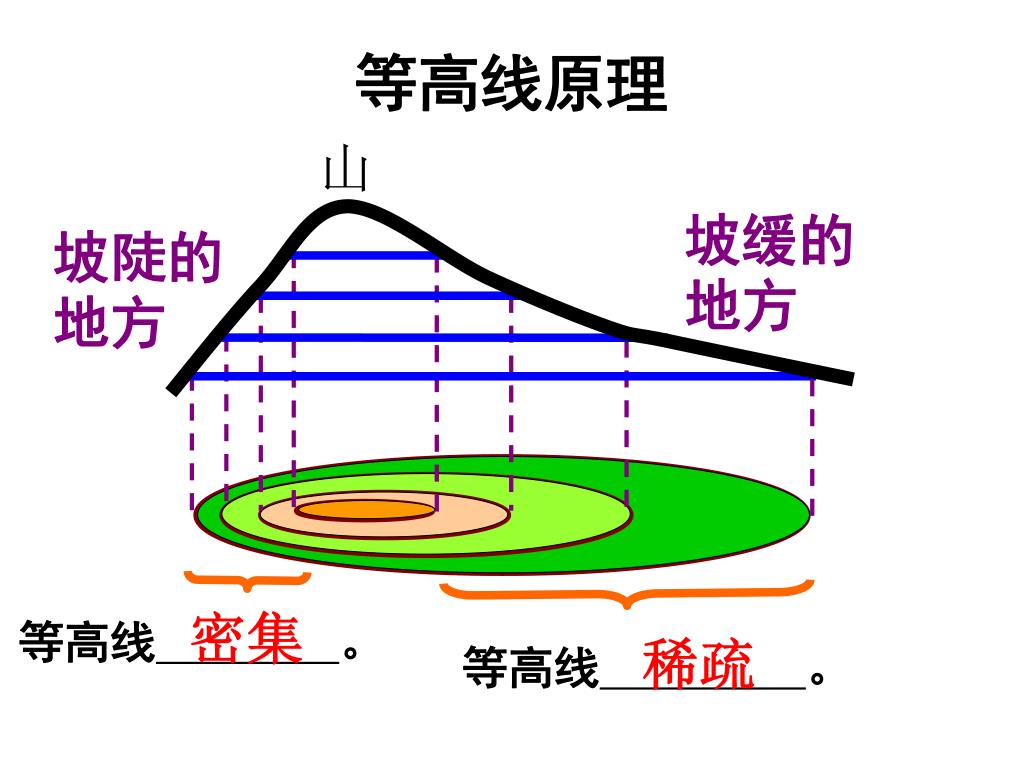

8. 等高线原理 山 坡缓的地方 坡陡的地方 密集 等高线。 稀疏 等高线。

9. 鞍部 山顶 陡坡 山脊 缓坡 山体的不同部位 山谷

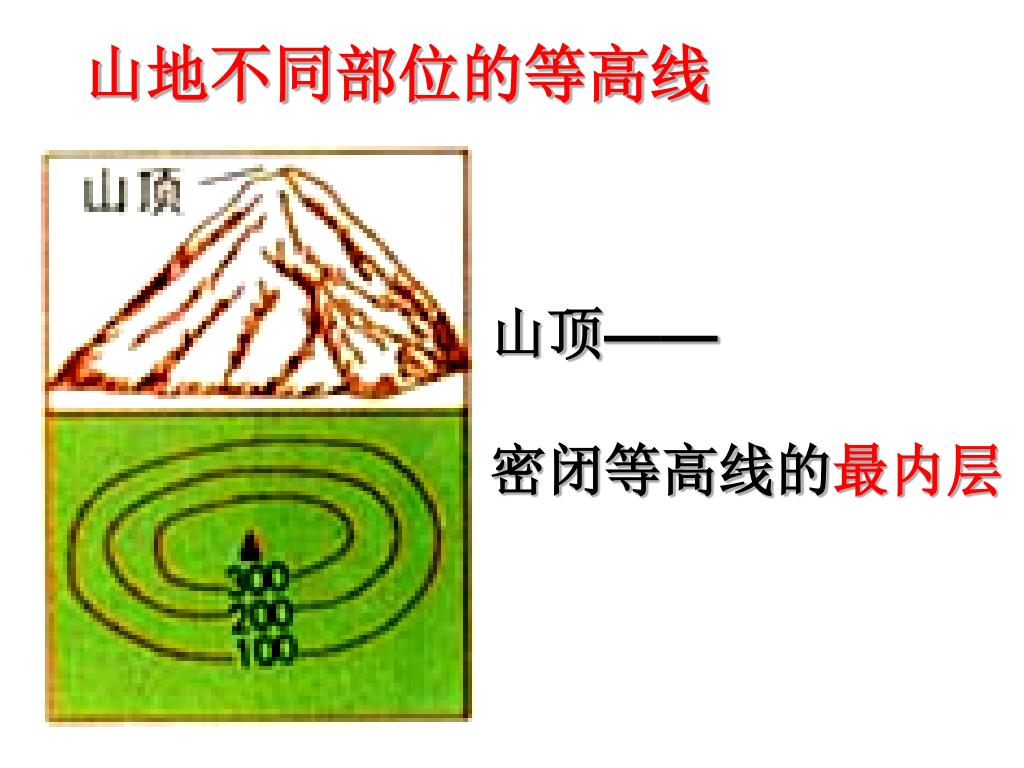

11. 山地不同部位的等高线 山顶—— 密闭等高线的最内层

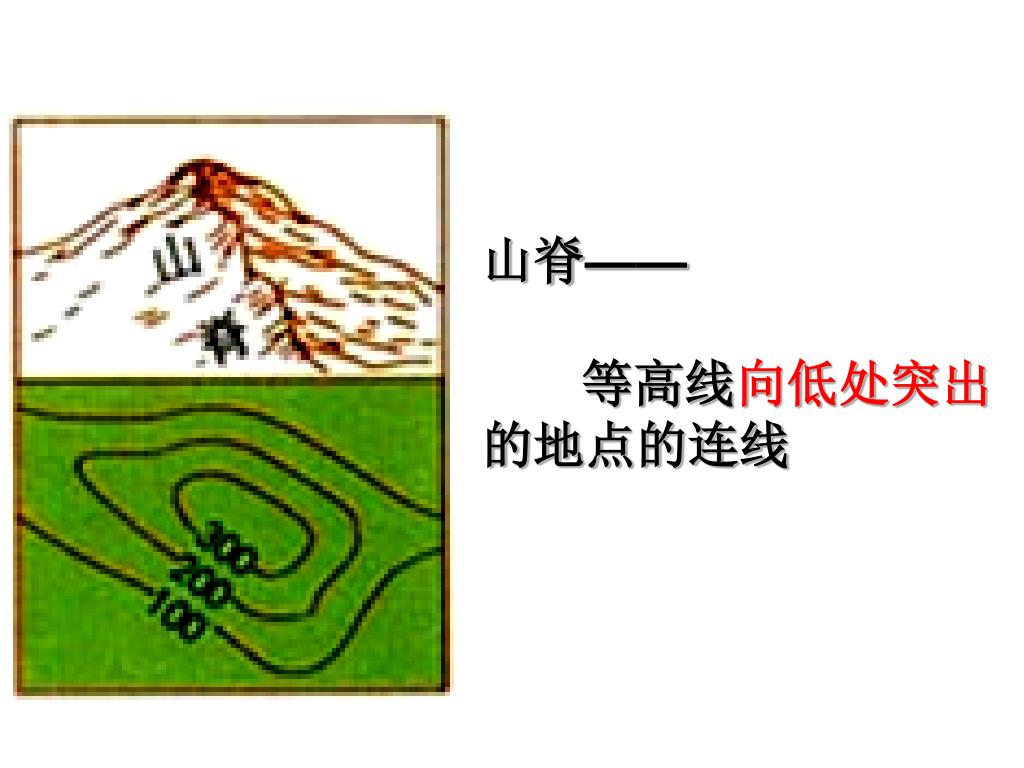

12. 山脊—— 等高线向低处突出 的地点的连线

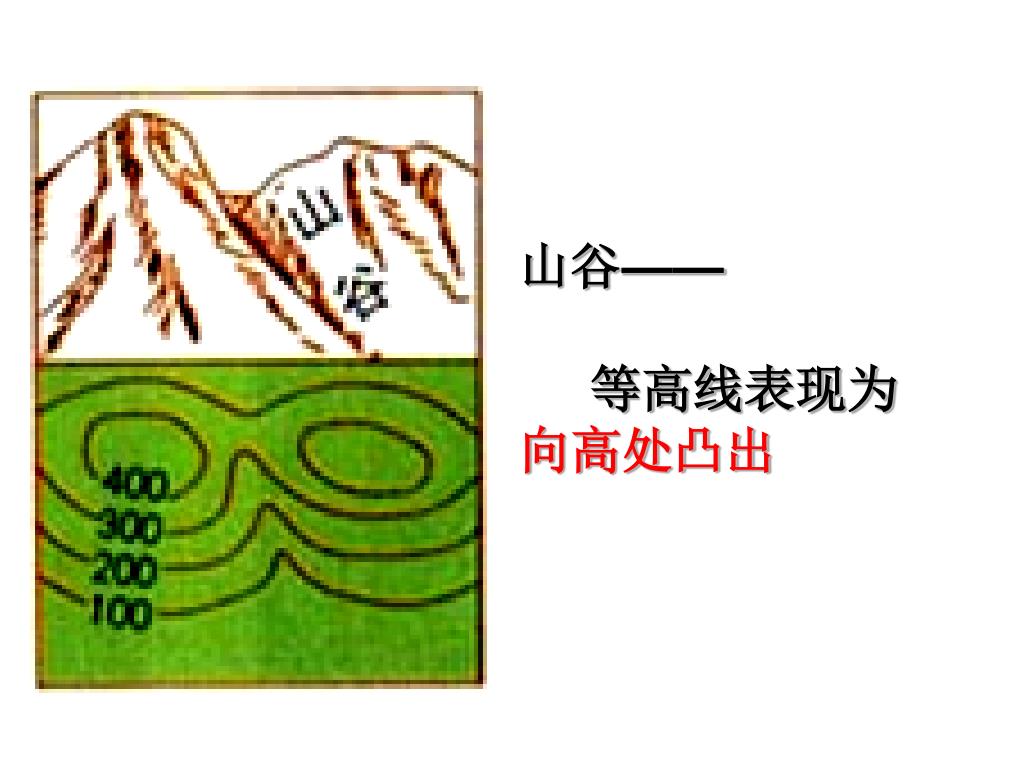

13. 山谷—— 等高线表现为向高处凸出

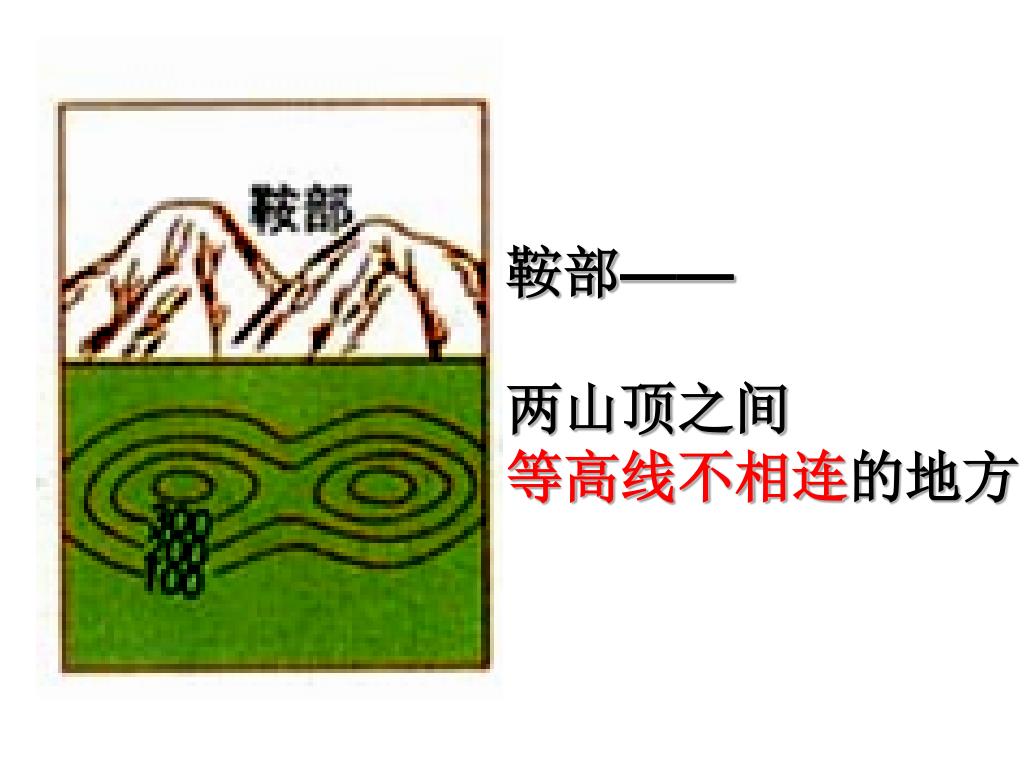

14. 鞍部—— 两山顶之间 等高线不相连的地方

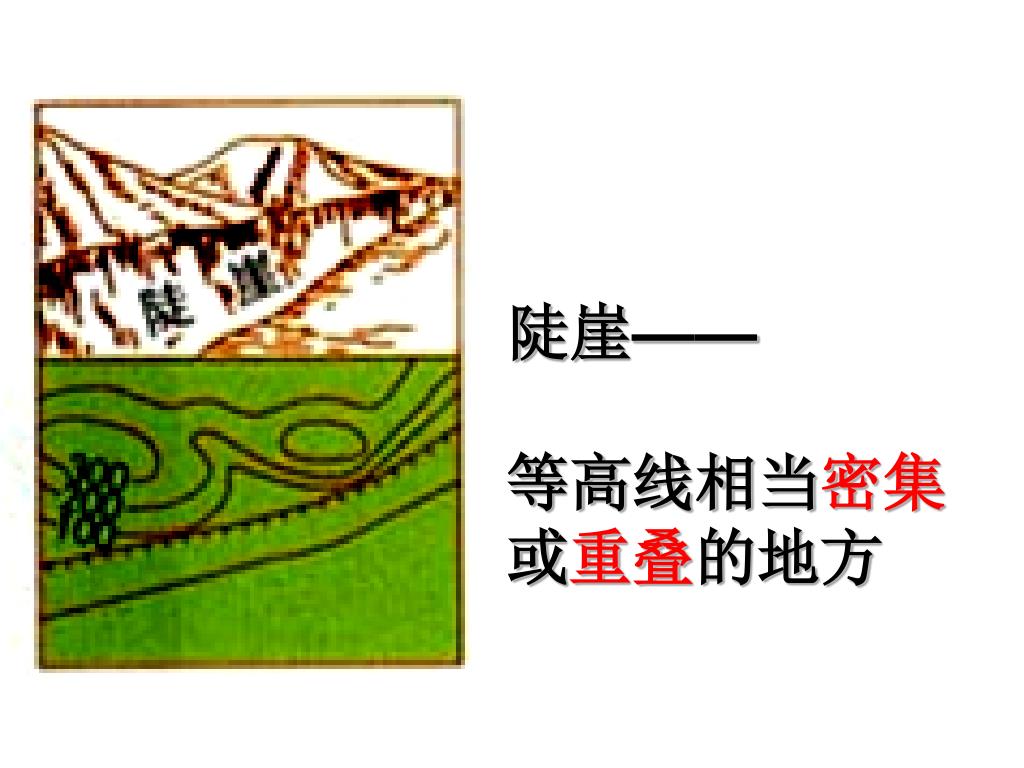

15. 陡崖—— 等高线相当密集 或重叠的地方

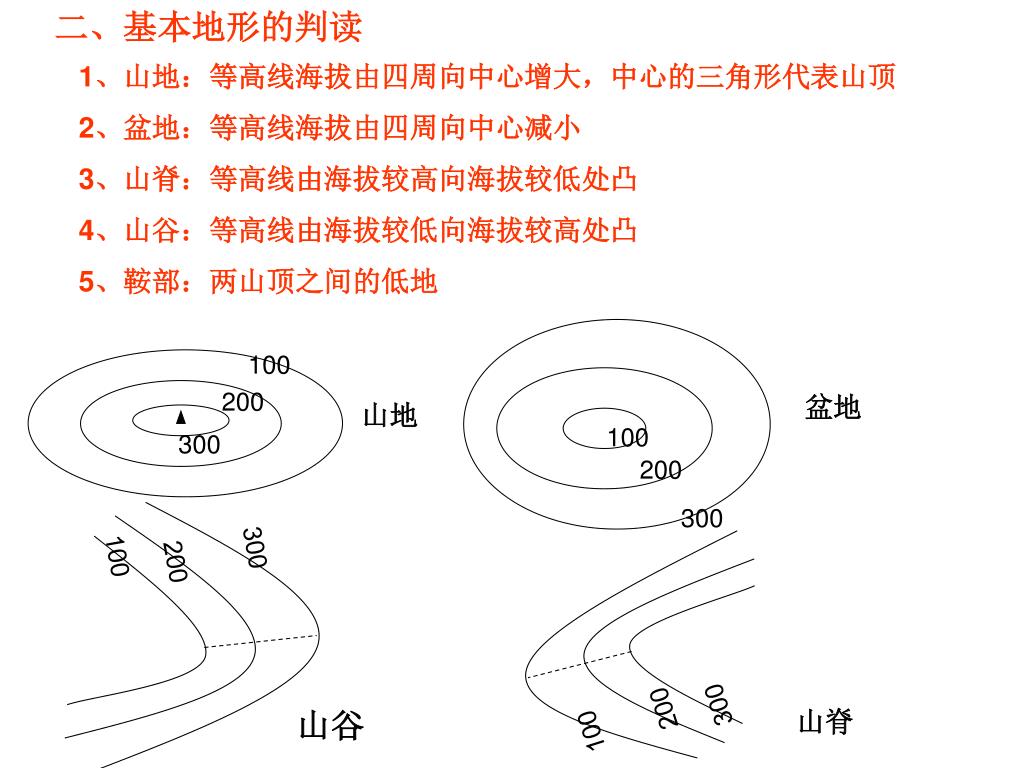

16. 二、基本地形的判读 300 100 200 200 100 300 100 200 100 300 200 300 1、山地：等高线海拔由四周向中心增大，中心的三角形代表山顶 2、盆地：等高线海拔由四周向中心减小 3、山脊：等高线由海拔较高向海拔较低处凸 4、山谷：等高线由海拔较低向海拔较高处凸 5、鞍部：两山顶之间的低地 盆地 山地 山谷 山脊

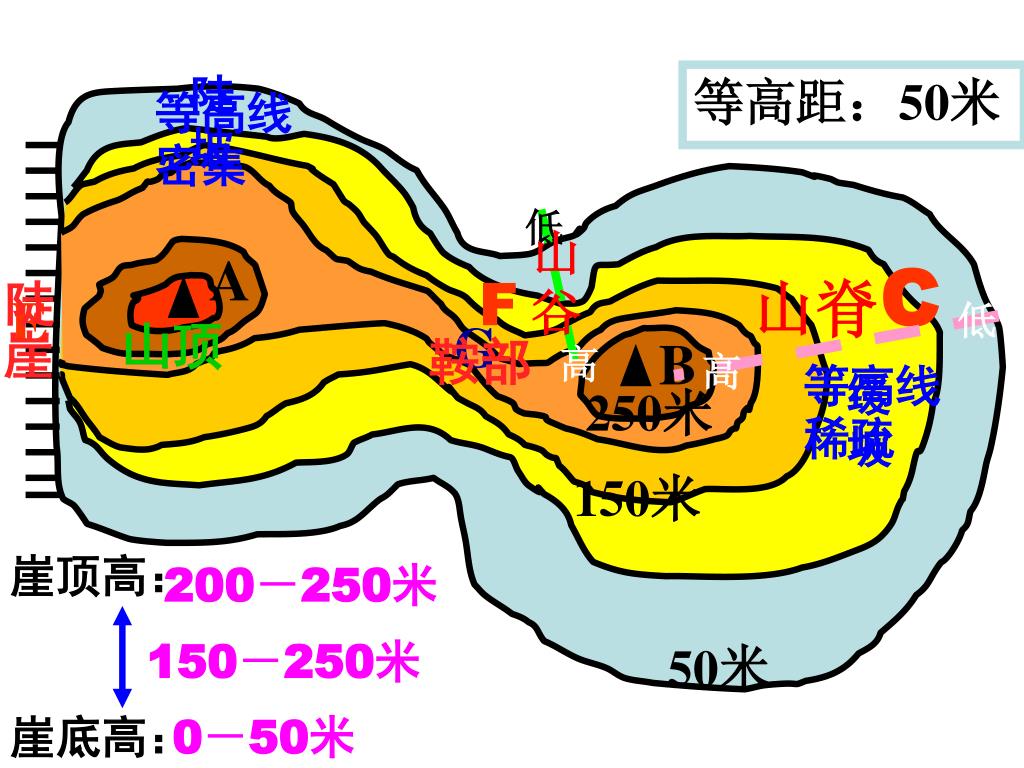

17. 低 A 低 B 高 高 崖顶高： 崖底高： 陡坡 等高距：50米 等高线密集 山谷 C 山脊 F 陡崖 E G 山顶 鞍部 等高线稀疏 缓坡 250米 150米 200－250米 150－250米 50米 0－50米

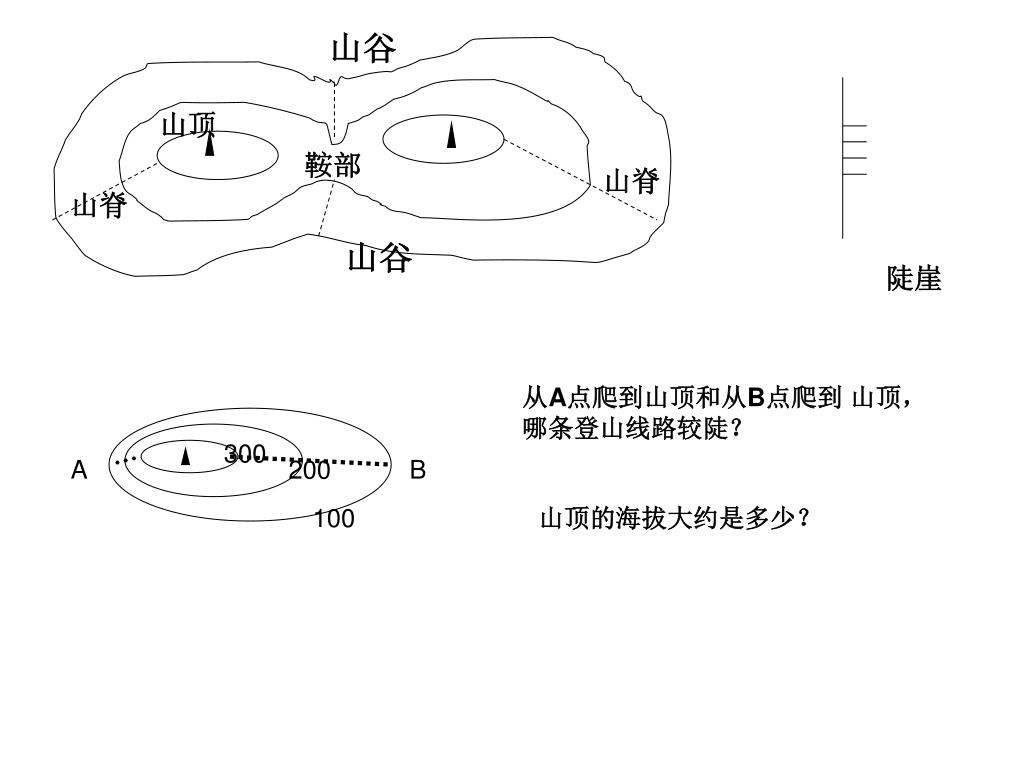

18. 300 A 200 100 山谷 山顶 鞍部 山脊 山脊 山谷 陡崖 从A点爬到山顶和从B点爬到 山顶，哪条登山线路较陡？ B 山顶的海拔大约是多少？

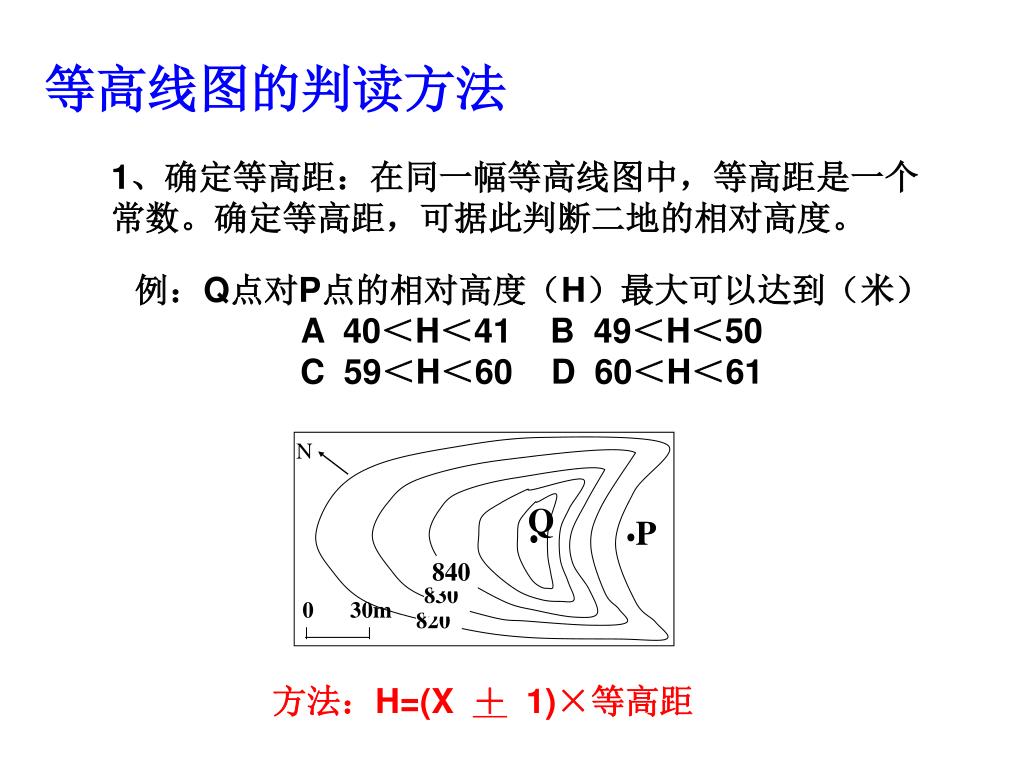

19. N Q P 840 830 0 30m 820 等高线图的判读方法 1、确定等高距：在同一幅等高线图中，等高距是一个常数。确定等高距，可据此判断二地的相对高度。 例：Q点对P点的相对高度（H）最大可以达到（米） A 40＜H＜41 B 49＜H＜50 C 59＜H＜60 D 60＜H＜61 方法：H=(X ＋1)×等高距

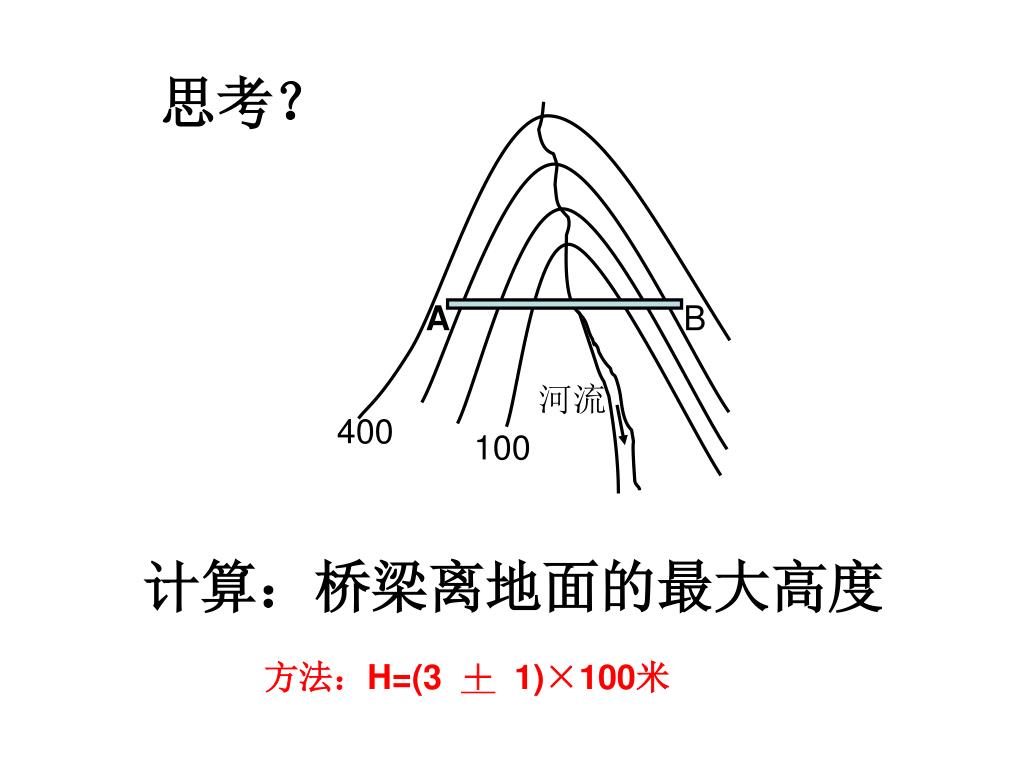

20. A B 河流 400 100 思考？ 计算：桥梁离地面的最大高度 方法：H=(3 ＋1)×100米

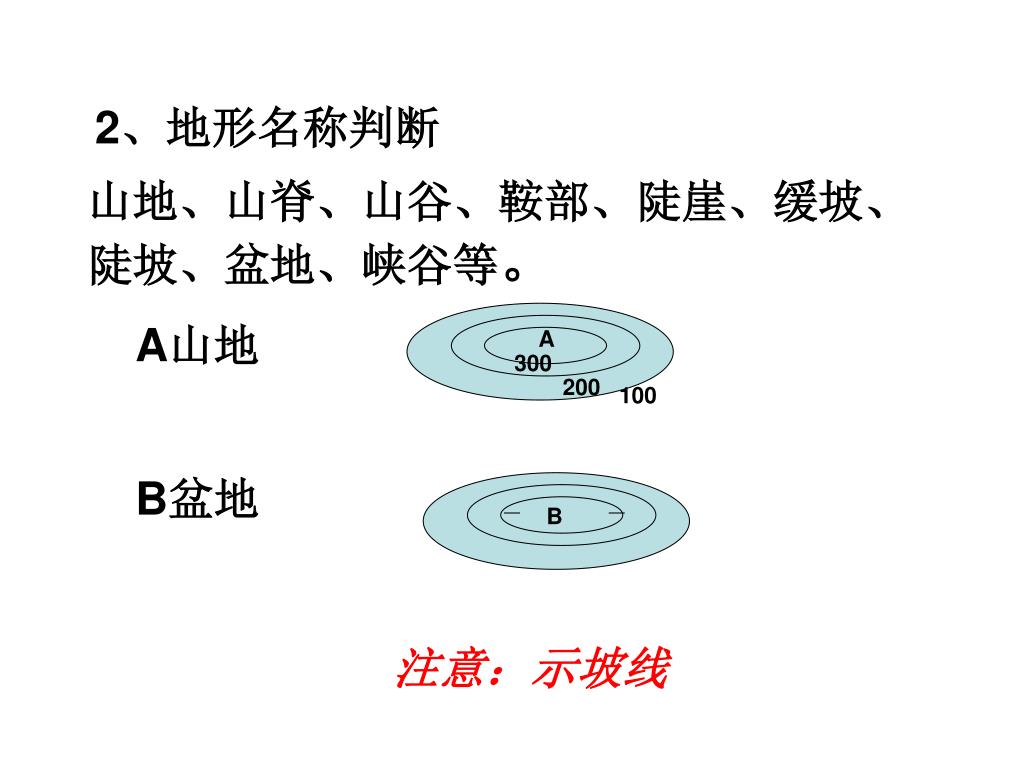

21. A 300 200 100 B 2、地形名称判断 山地、山脊、山谷、鞍部、陡崖、缓坡、陡坡、盆地、峡谷等。 A山地 B盆地 注意：示坡线

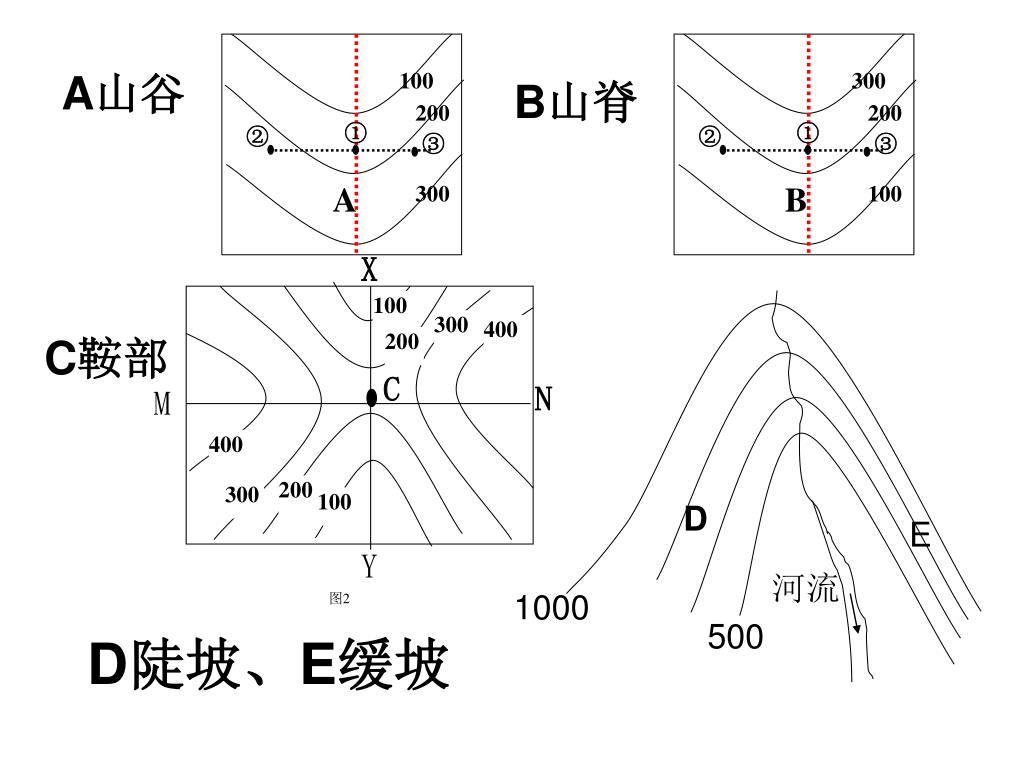

22. 100 200 ① ② ③ A 300 D E 河流 1000 300 500 200 ① ② ③ B 100 X 100 300 400 200 C N M 400 200 300 100 Y 图2 A山谷 B山脊 C鞍部 D陡坡、E缓坡

23. 400 300 400 300 F 400 200 G 河流 300 100 F峡谷 G陡崖

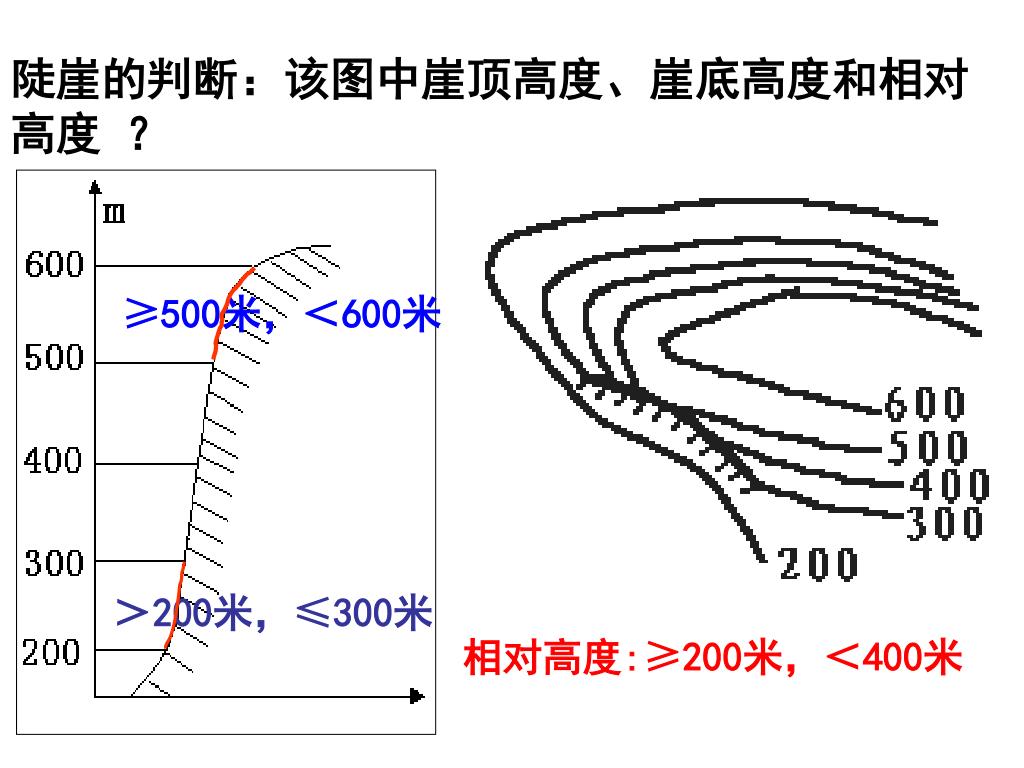

24. 陡崖的判断：该图中崖顶高度、崖底高度和相对高度 ？ ≥500米，＜600米 ＞200米，≤300米 相对高度:≥200米，＜400米

25. 高原: 较大范围的、较平坦的、海拔在1000米以上的地形区 五种地形的识别

26. 山地: 海拔在500米以上、崎岖不平、呈条带状分布的地形区

27. 丘陵: 海拔在200—500米之间、崎岖不平的地形区

28. 盆地: 中间低、但较平坦、四周相对较 高、但相对崎岖的地形区

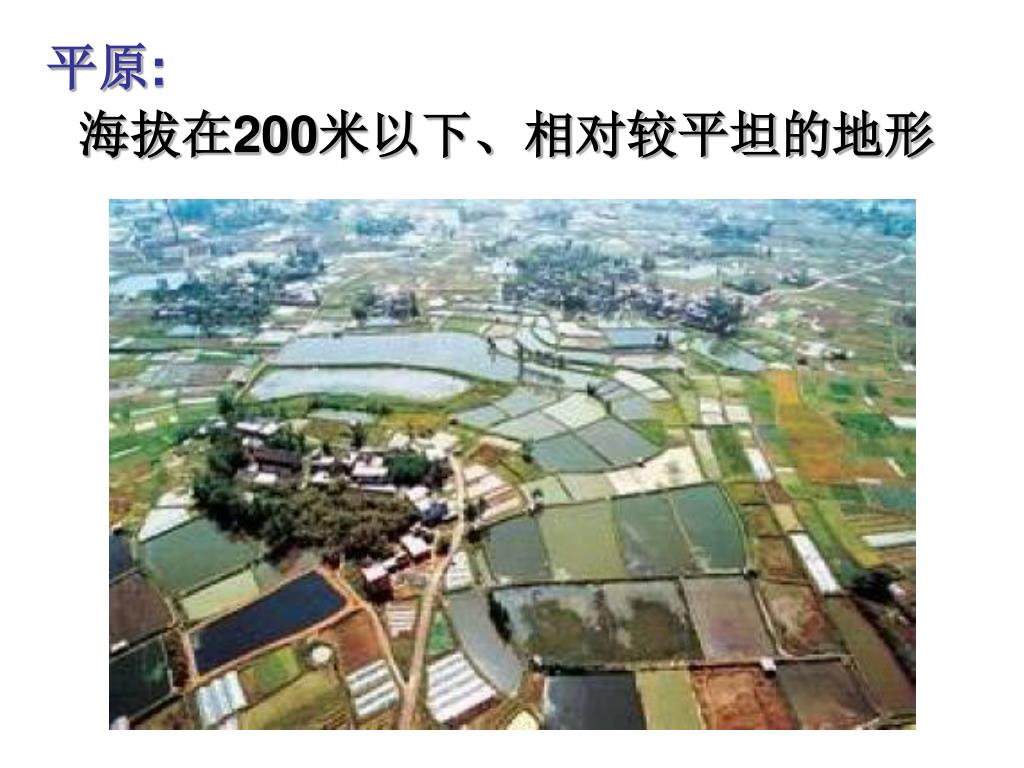

29. 平原: 海拔在200米以下、相对较平坦的地形

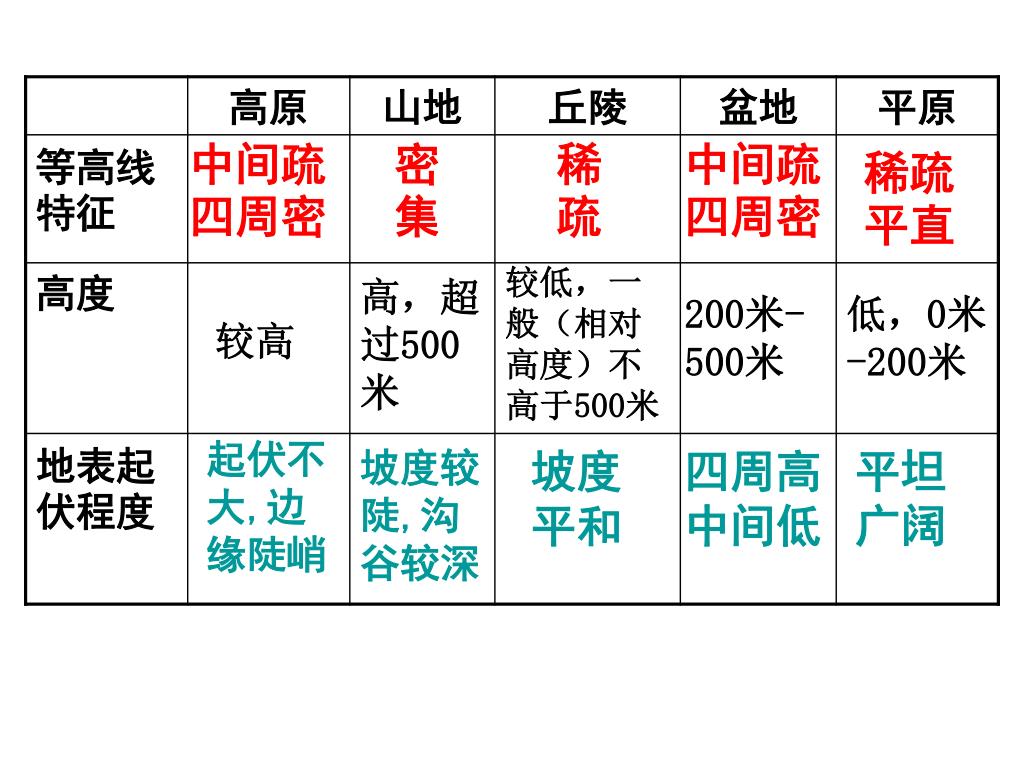

30. 中间疏四周密 密集 稀疏 中间疏四周密 稀疏平直 较低，一般（相对高度）不高于500米 高，超过500米 200米-500米 低，0米-200米 较高 起伏不大,边缘陡峭 坡度较陡,沟谷较深 坡度平和 四周高中间低 平坦广阔

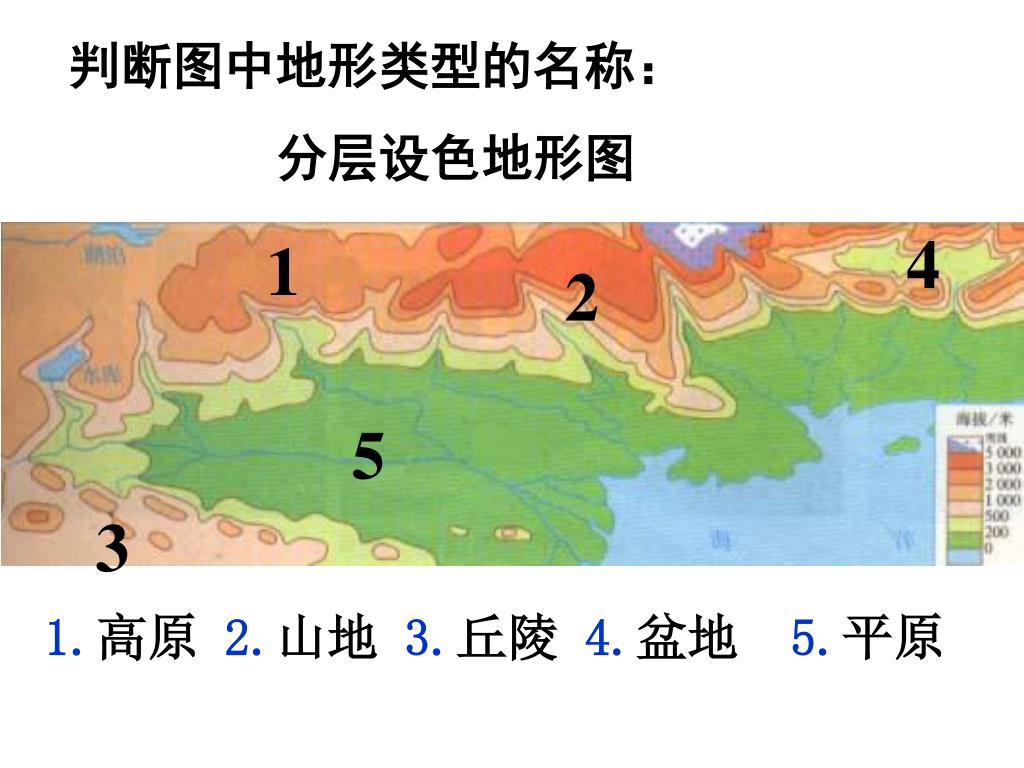

31. 4 1 2 5 3 判断图中地形类型的名称： 分层设色地形图 1.高原 2.山地 3.丘陵 4.盆地 5.平原

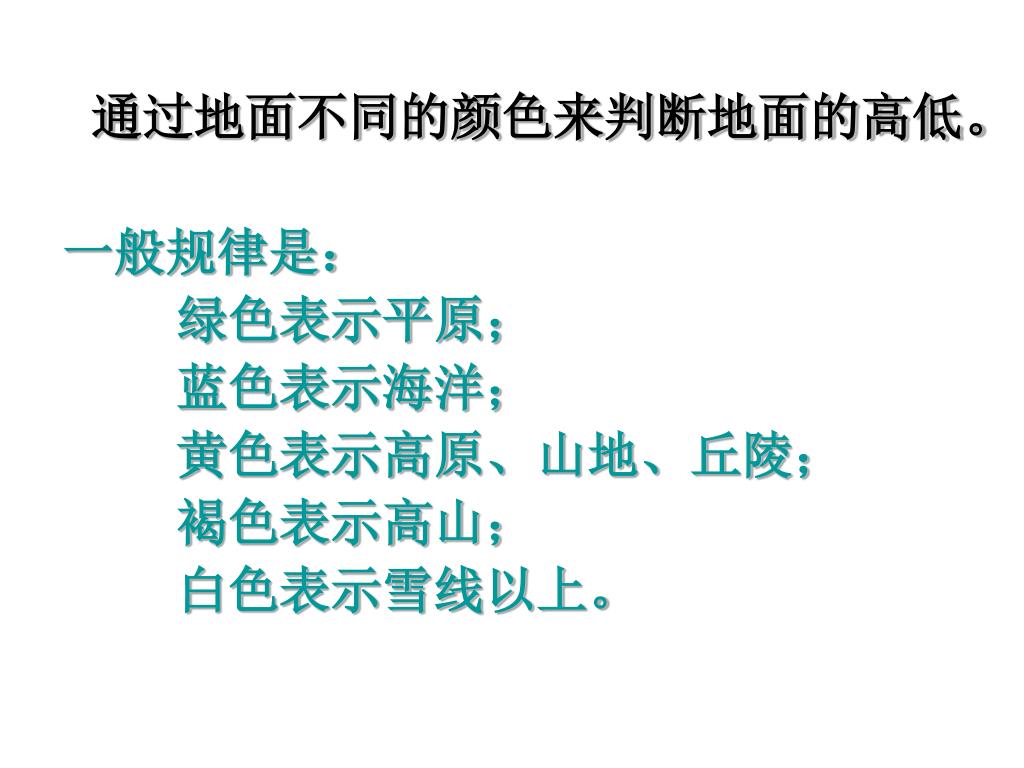

32. 通过地面不同的颜色来判断地面的高低。 一般规律是： 绿色表示平原； 蓝色表示海洋； 黄色表示高原、山地、丘陵； 褐色表示高山； 白色表示雪线以上。

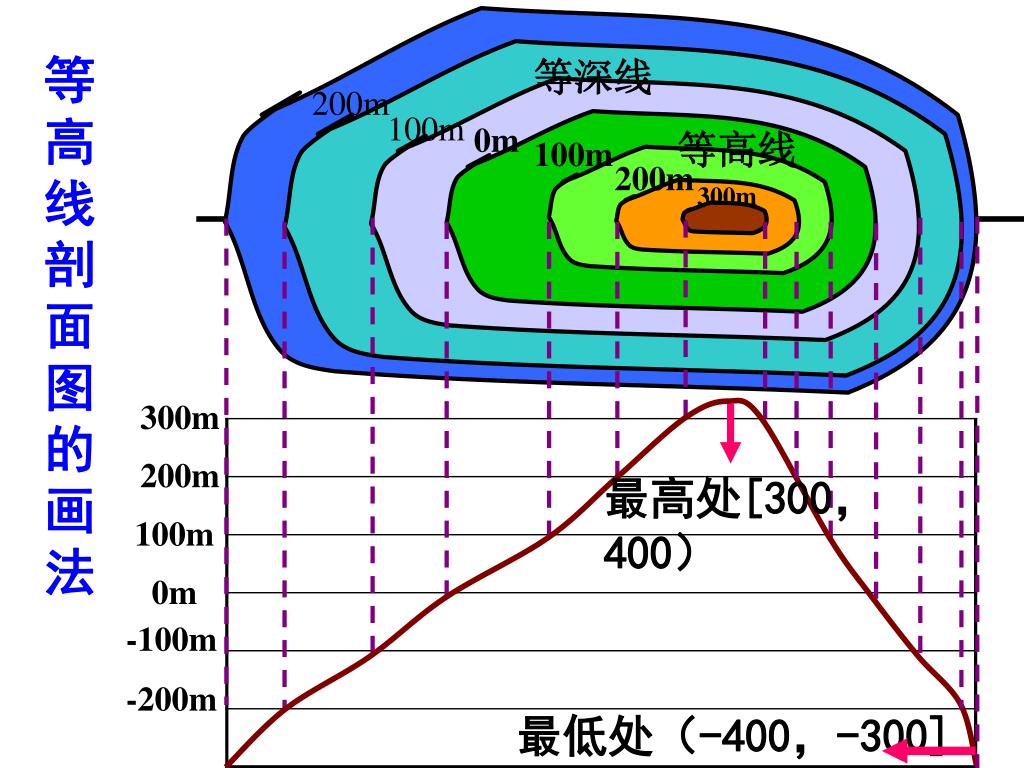

33. 等深线 200m 100m 0m 等高线 100m 200m 300m 300m 200m 最高处[300，400） 100m 0m -100m -200m 最低处（-400，-300] 等 高 线 剖 面 图 的 画 法

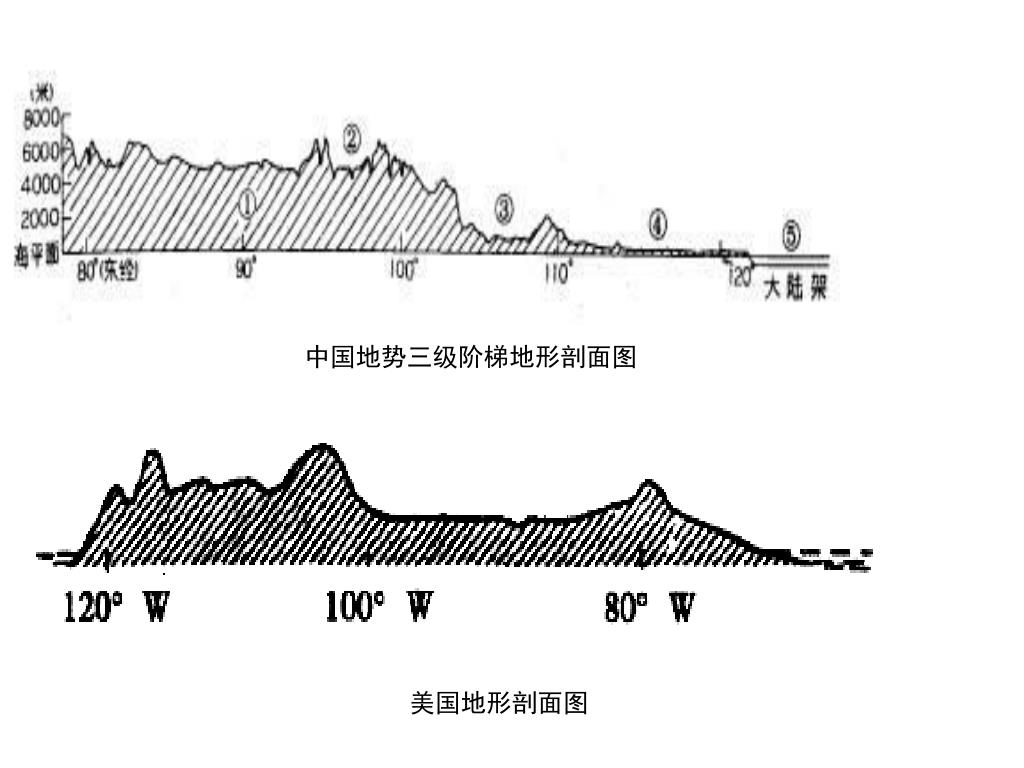

34. 中国地势三级阶梯地形剖面图 美国地形剖面图

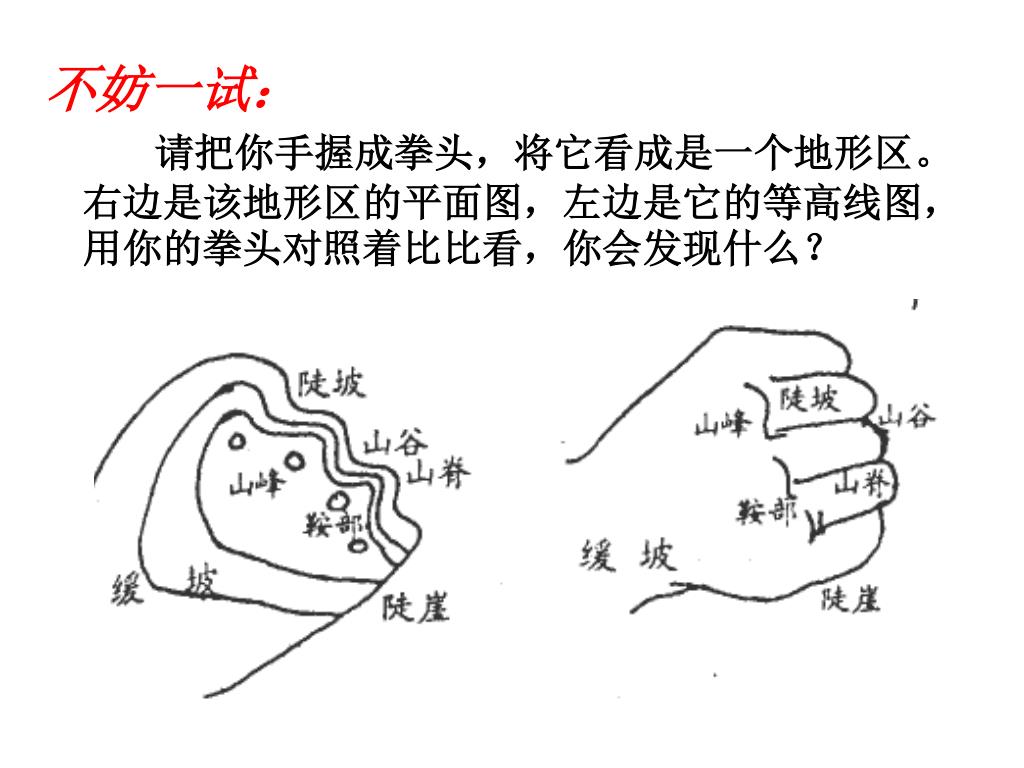

35. 不妨一试： 请把你手握成拳头，将它看成是一个地形区。右边是该地形区的平面图，左边是它的等高线图，用你的拳头对照着比比看，你会发现什么？

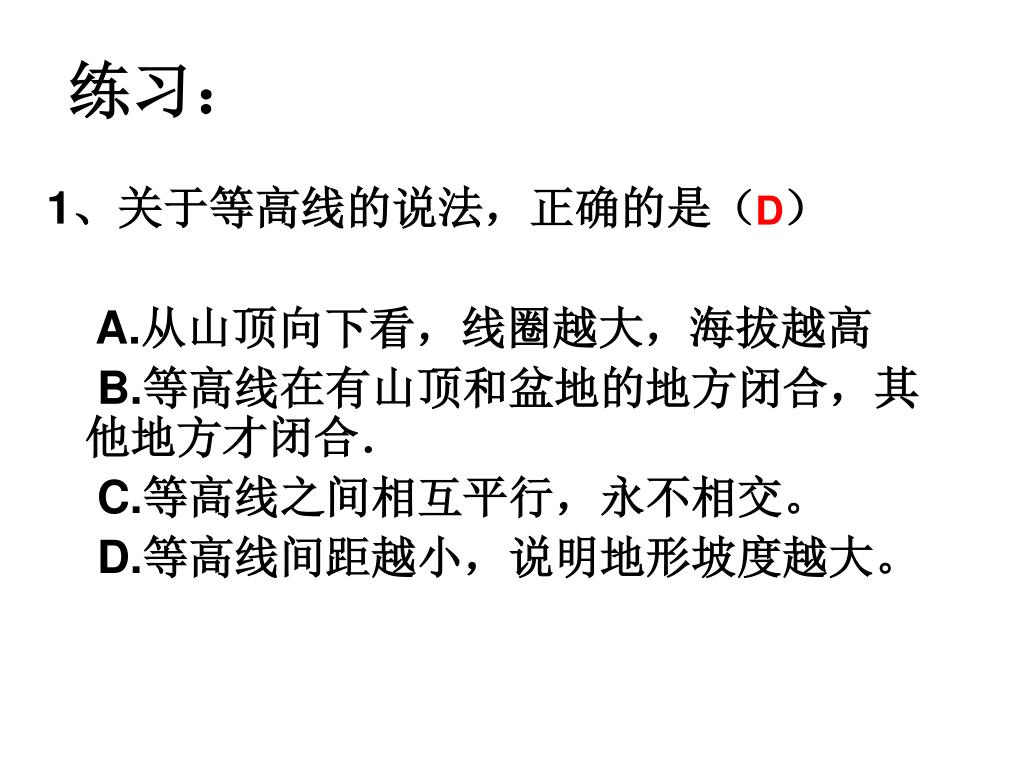

36. 1、关于等高线的说法，正确的是（ ） A.从山顶向下看，线圈越大，海拔越高 B.等高线在有山顶和盆地的地方闭合，其他地方才闭合． C.等高线之间相互平行，永不相交。 D.等高线间距越小，说明地形坡度越大。 练习： D

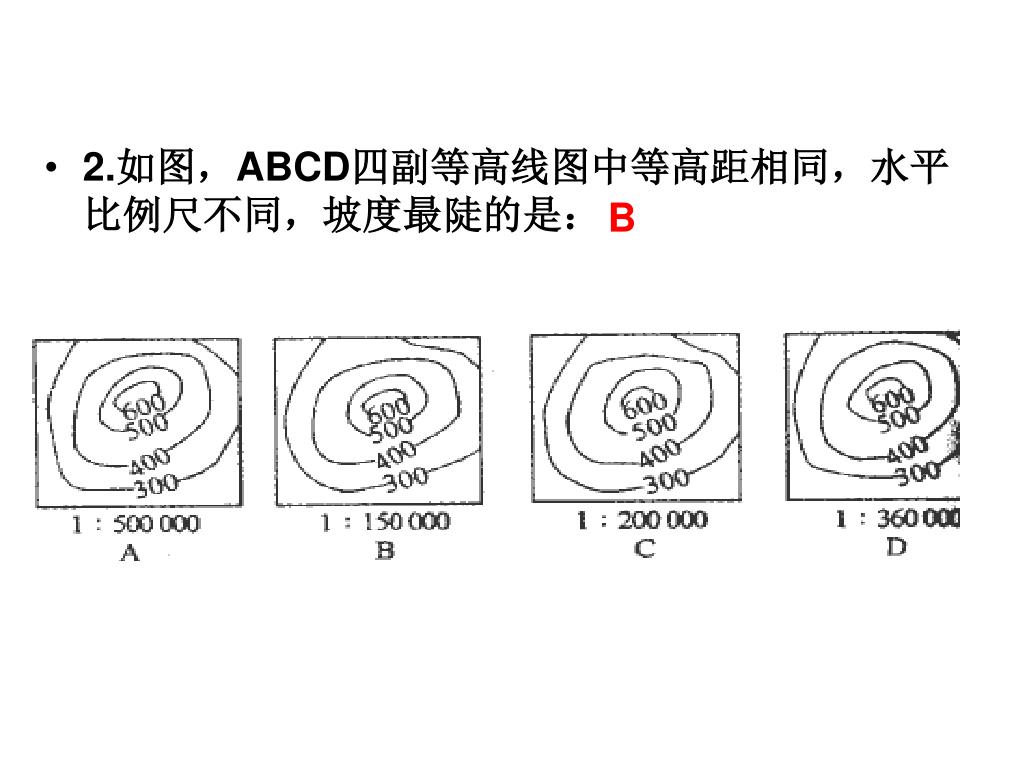

37. 2.如图，ABCD四副等高线图中等高距相同，水平比例尺不同，坡度最陡的是：2.如图，ABCD四副等高线图中等高距相同，水平比例尺不同，坡度最陡的是： B

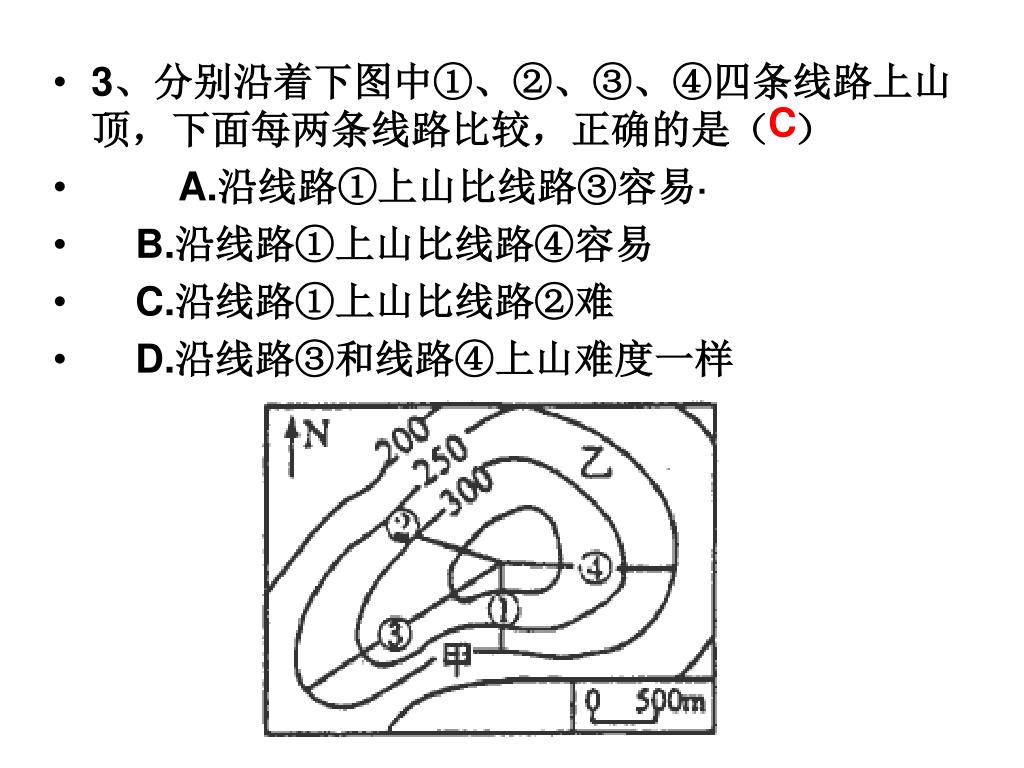

38. C • 3、分别沿着下图中①、②、③、④四条线路上山顶，下面每两条线路比较，正确的是（ ） • A.沿线路①上山比线路③容易· • B.沿线路①上山比线路④容易 • C.沿线路①上山比线路②难 • D.沿线路③和线路④上山难度一样

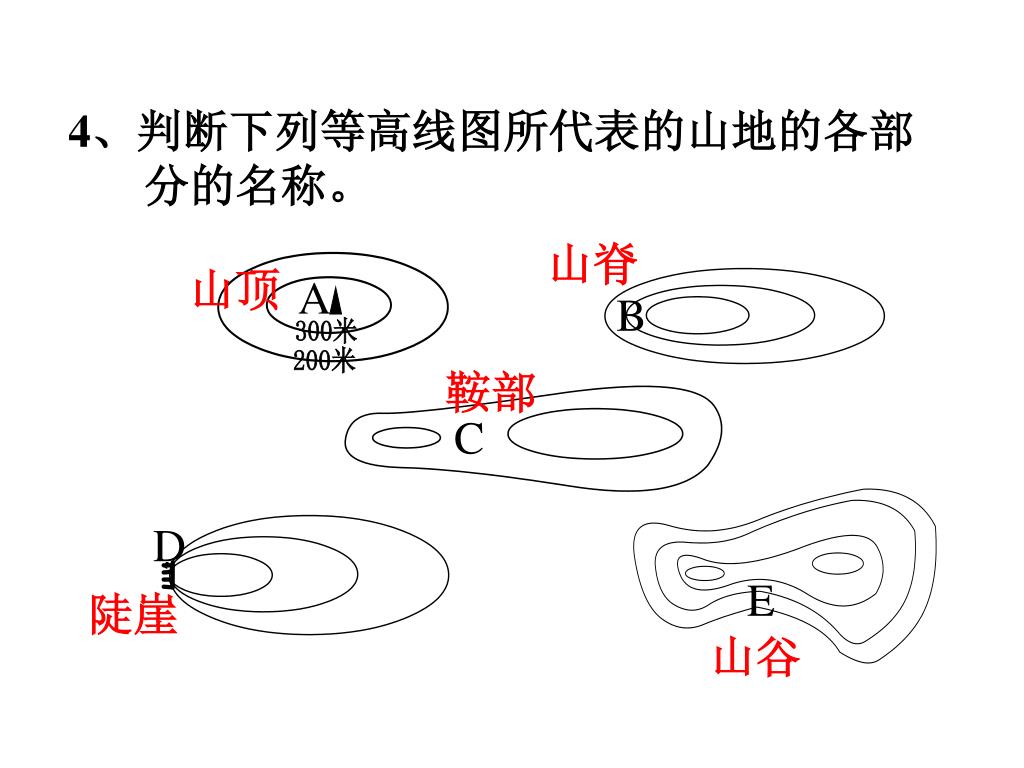

39. 4、判断下列等高线图所代表的山地的各部分的名称。4、判断下列等高线图所代表的山地的各部分的名称。 山脊 山顶 A B 鞍部 C D E 陡崖 山谷

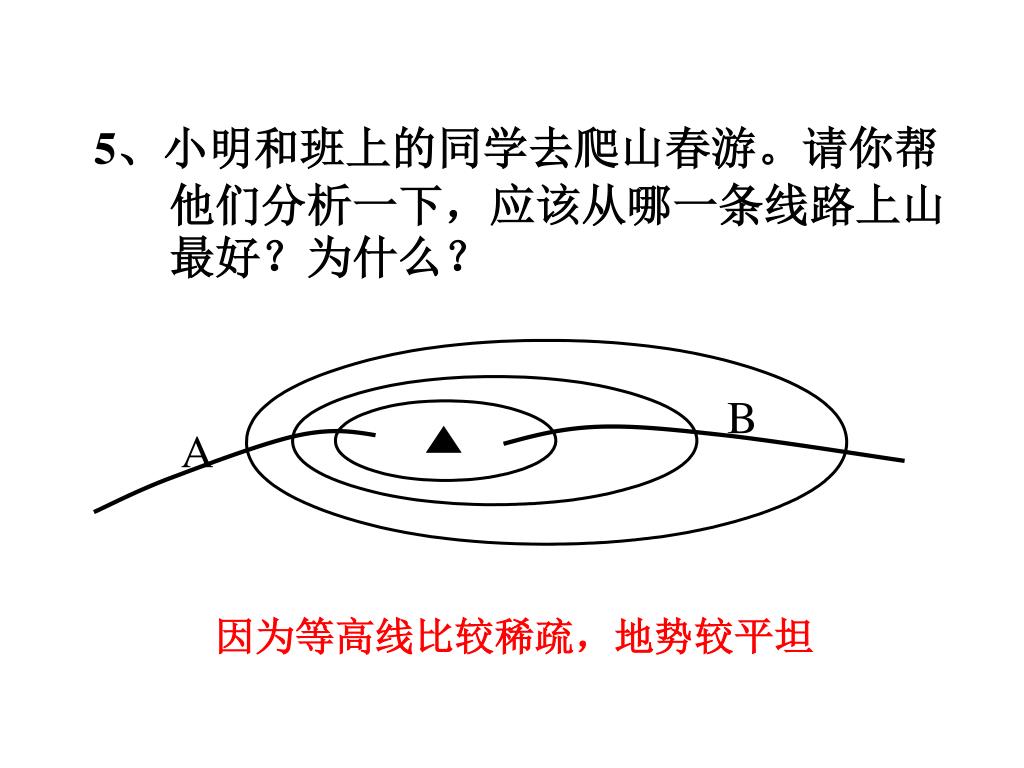

40. 5、小明和班上的同学去爬山春游。请你帮他们分析一下，应该从哪一条线路上山最好？为什么？5、小明和班上的同学去爬山春游。请你帮他们分析一下，应该从哪一条线路上山最好？为什么？ B A 因为等高线比较稀疏，地势较平坦

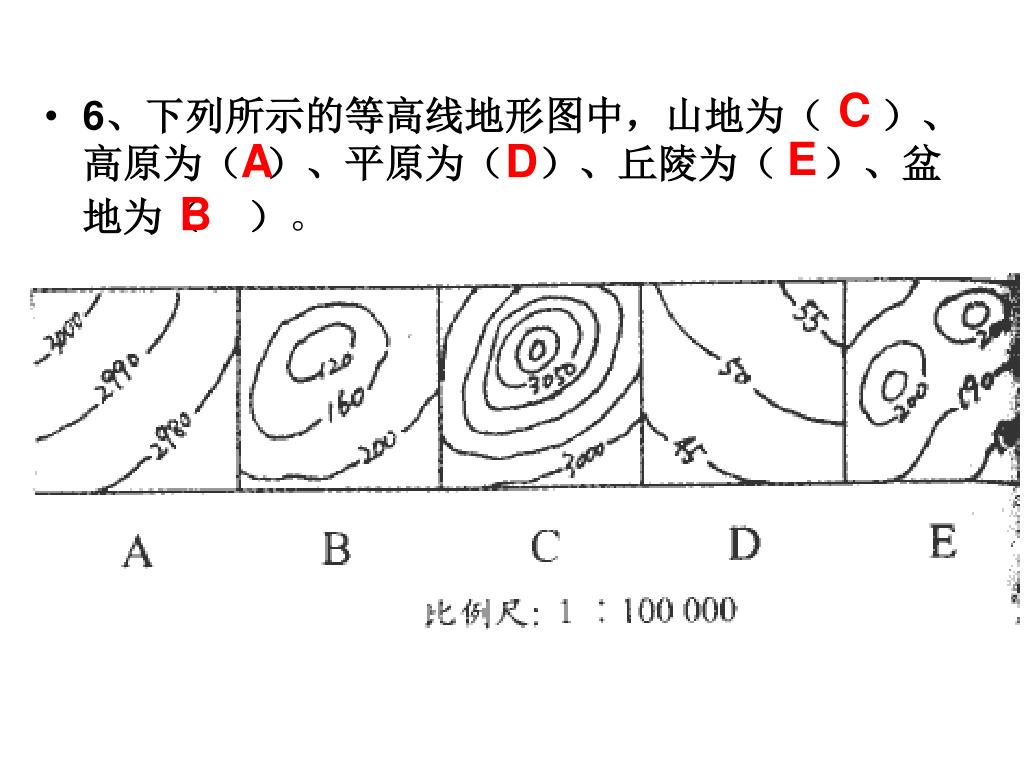

41. C E A D • 6、下列所示的等高线地形图中，山地为（ ）、高原为（ ）、平原为（ ）、丘陵为（ ）、盆地为（ ）。 B

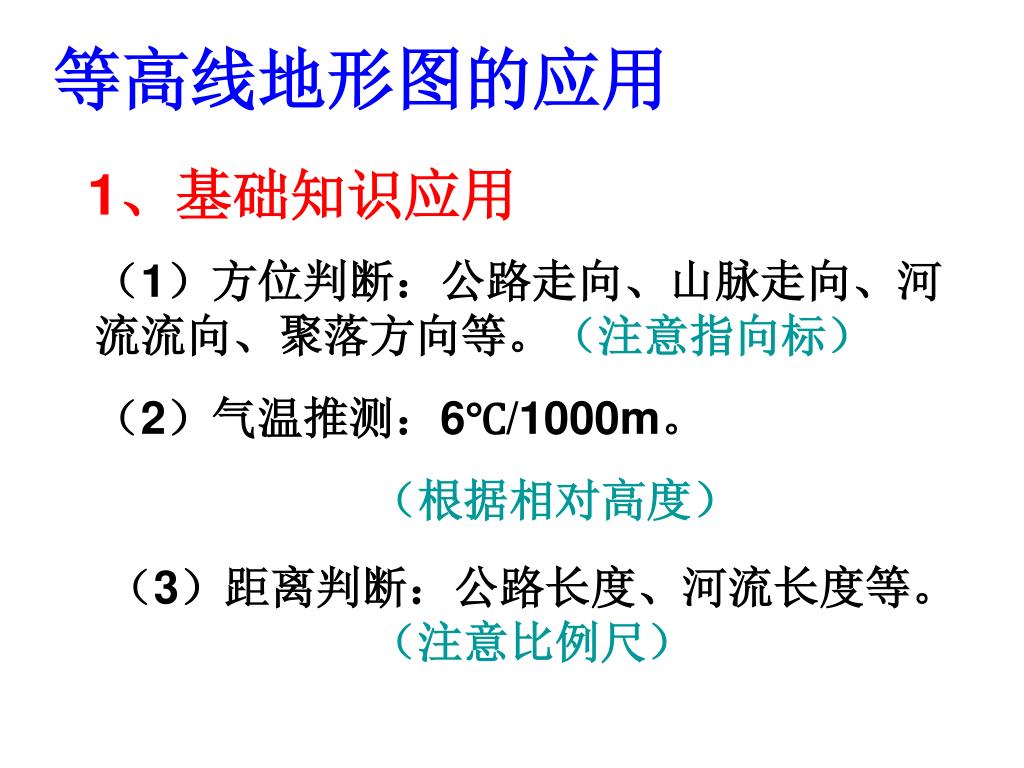

42. 等高线地形图的应用 1、基础知识应用 （1）方位判断：公路走向、山脉走向、河流流向、聚落方向等。（注意指向标） （2）气温推测：6℃/1000m。 （根据相对高度） （3）距离判断：公路长度、河流长度等。 （注意比例尺）

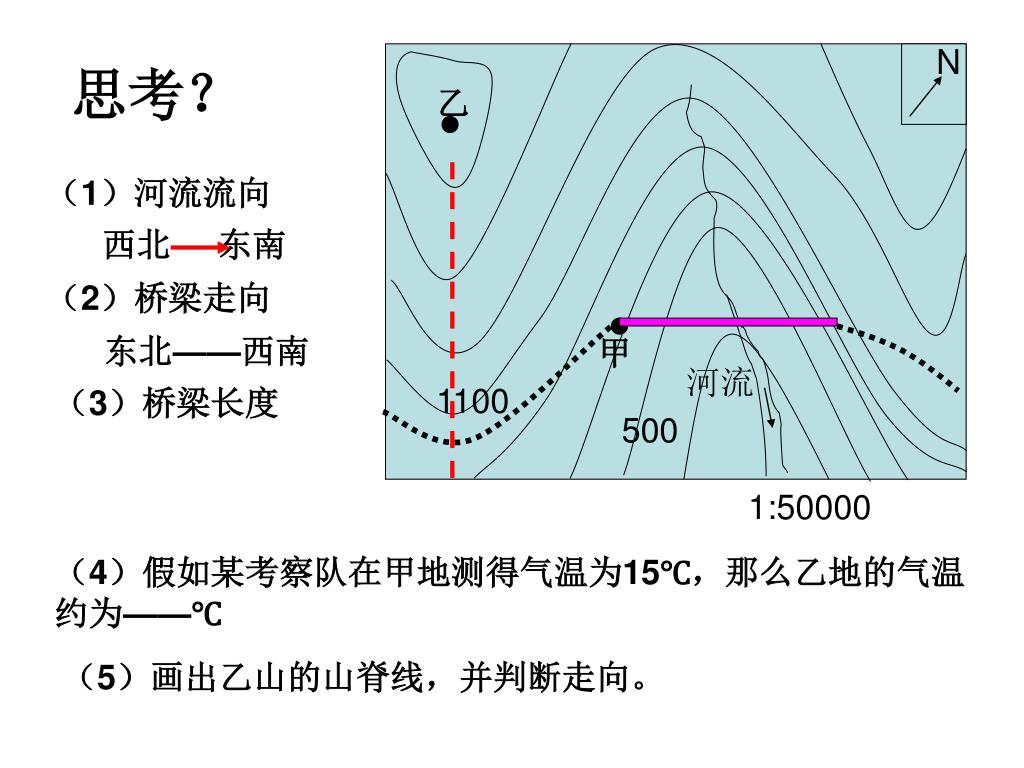

43. N 乙 西北 东南 甲 河流 1100 500 1:50000 思考？ （1）河流流向 （2）桥梁走向 东北——西南 （3）桥梁长度 （4）假如某考察队在甲地测得气温为15℃，那么乙地的气温约为——℃ （5）画出乙山的山脊线，并判断走向。

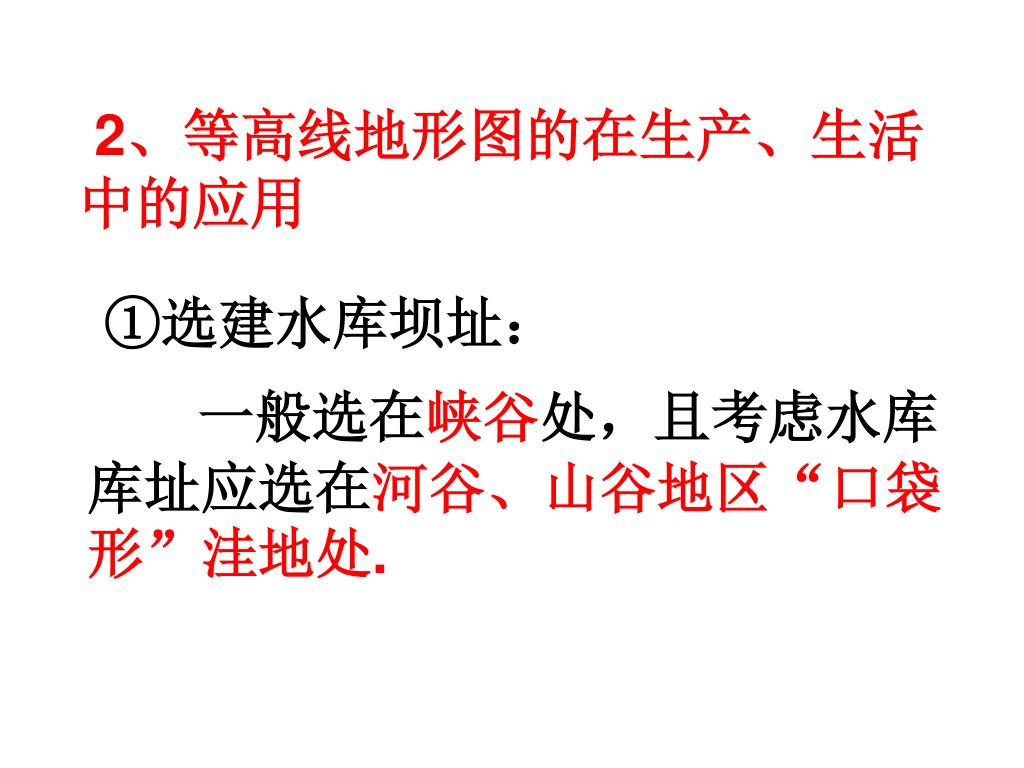

44. 2、等高线地形图的在生产、生活中的应用 ①选建水库坝址： 一般选在峡谷处，且考虑水库库址应选在河谷、山谷地区“口袋形”洼地处.

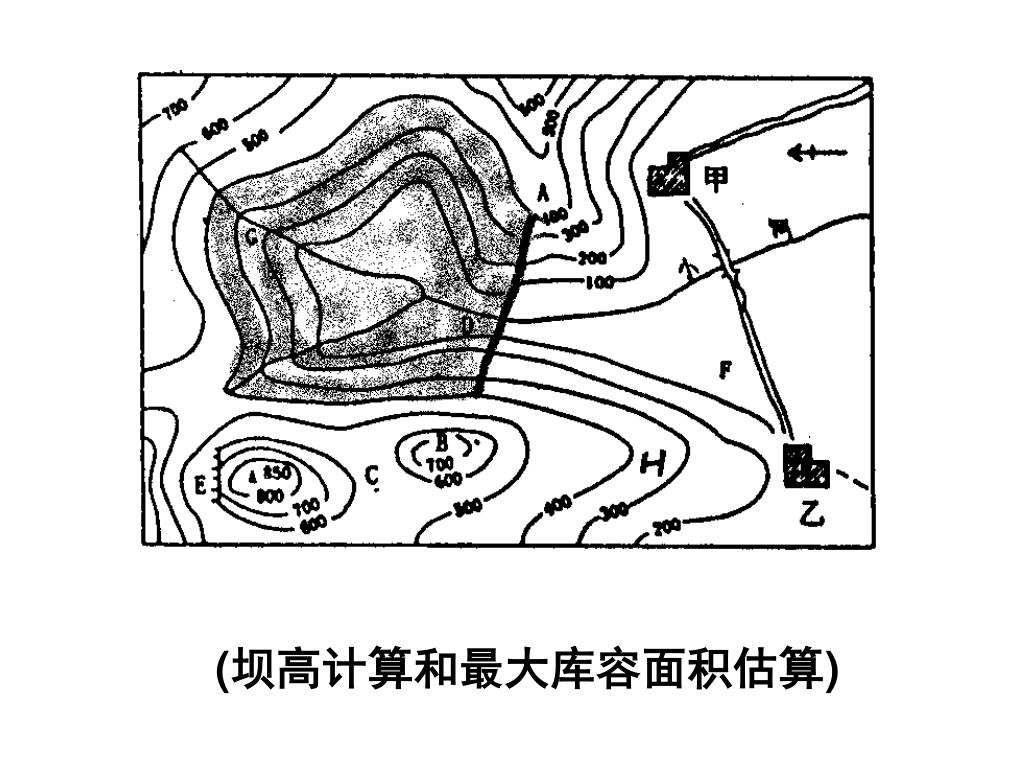

45. (坝高计算和最大库容面积估算)

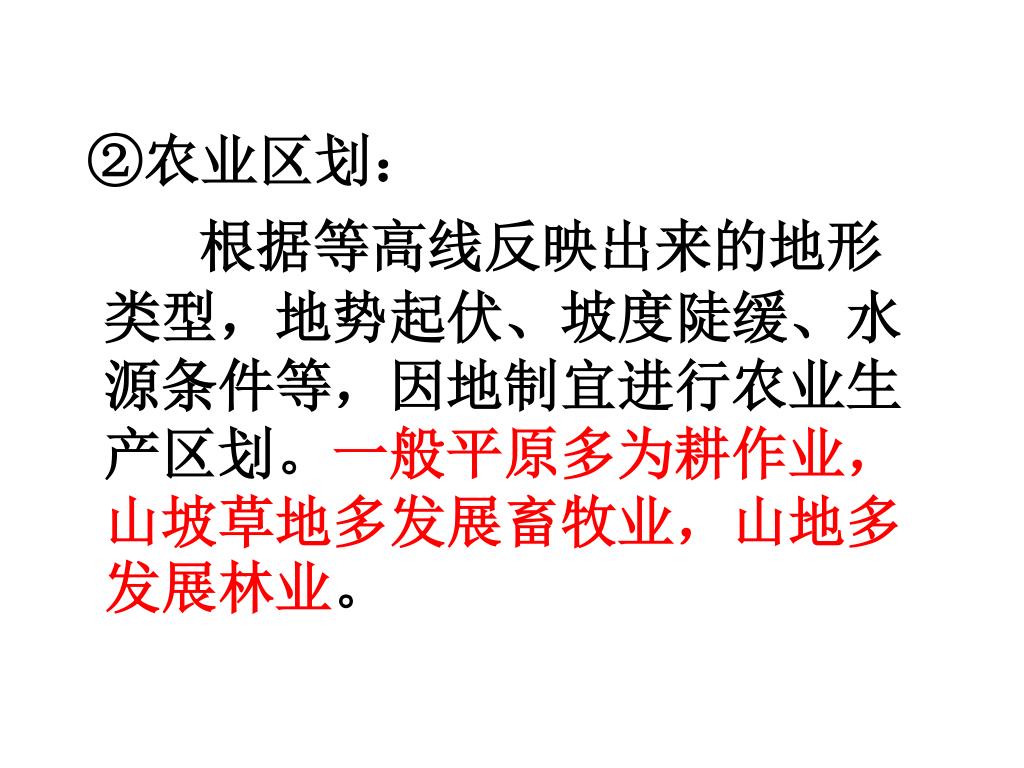

46. ②农业区划： 根据等高线反映出来的地形类型，地势起伏、坡度陡缓、水源条件等，因地制宜进行农业生产区划。一般平原多为耕作业，山坡草地多发展畜牧业，山地多发展林业。

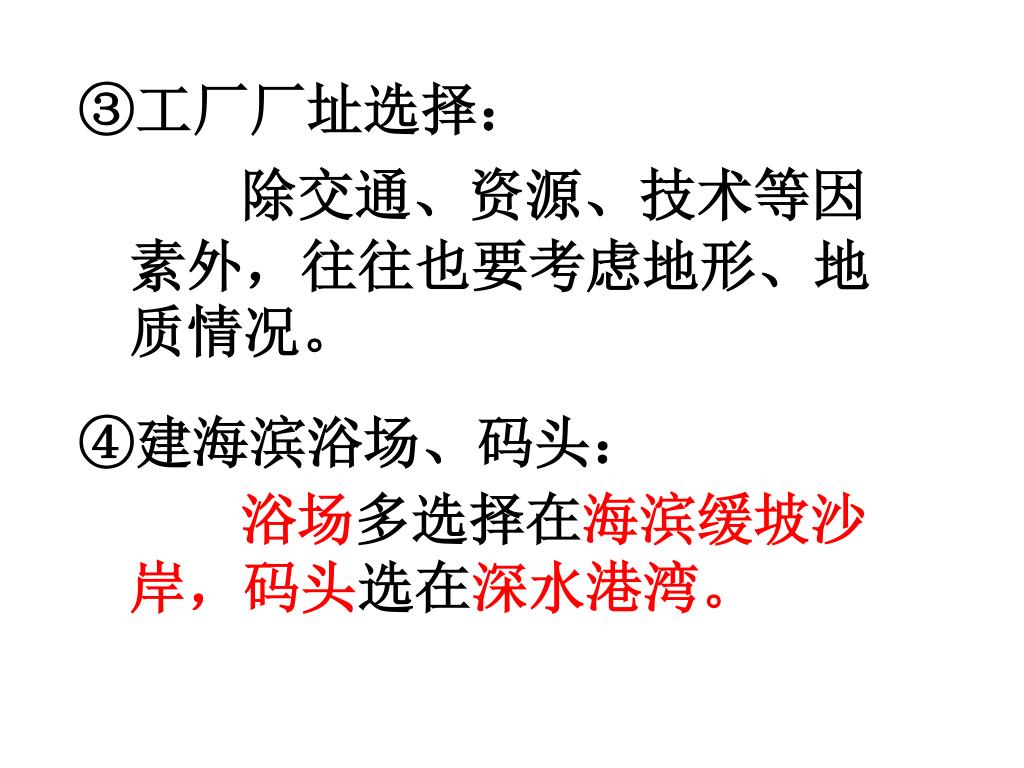

47. ③工厂厂址选择： 除交通、资源、技术等因素外，往往也要考虑地形、地质情况。 ④建海滨浴场、码头： 浴场多选择在海滨缓坡沙岸，码头选在深水港湾。

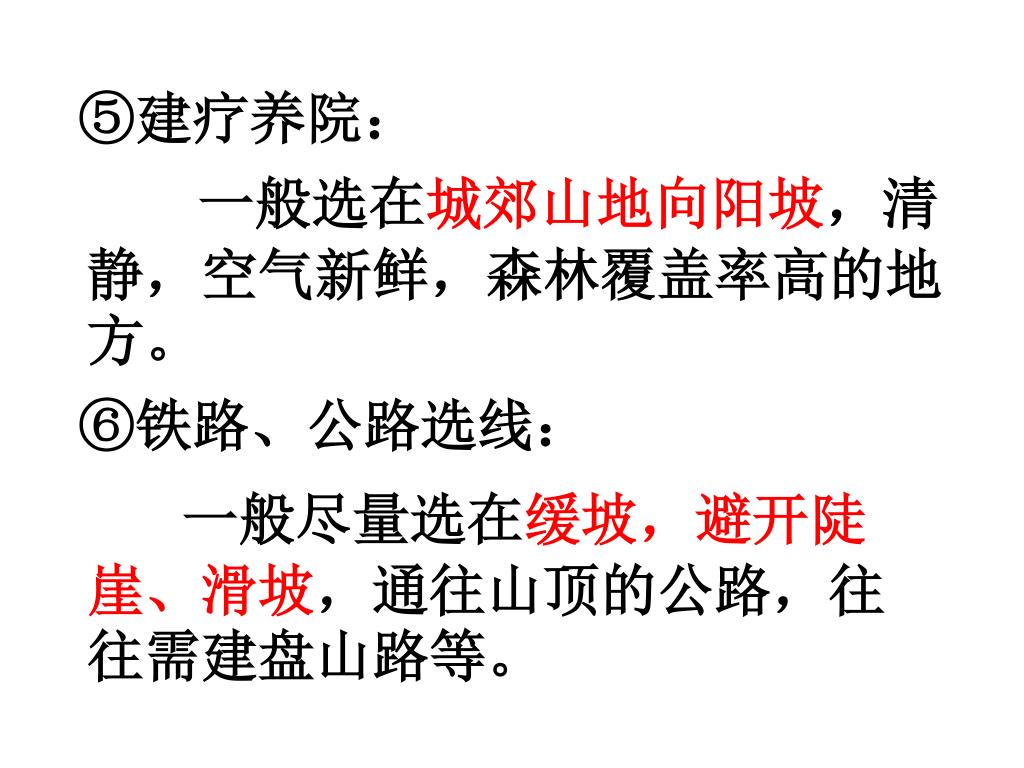

48. ⑤建疗养院： 一般选在城郊山地向阳坡，清静，空气新鲜，森林覆盖率高的地方。 ⑥铁路、公路选线： 一般尽量选在缓坡，避开陡崖、滑坡，通往山顶的公路，往往需建盘山路等。

49. 公路、铁路线建设一般沿等高线走，可以减少施工难度公路、铁路线建设一般沿等高线走，可以减少施工难度 EF间修建公路： 可减少修路的工程量 道路平坦,利于车辆行驶 不易造成水土流失

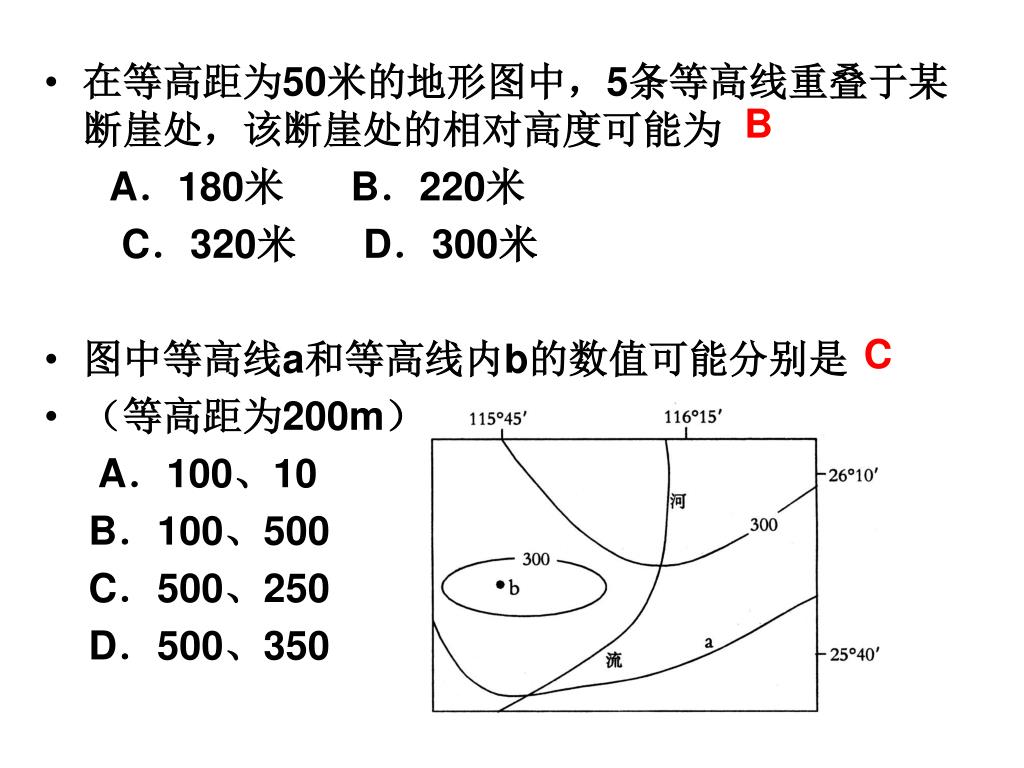

50. B • 在等高距为50米的地形图中，5条等高线重叠于某断崖处，该断崖处的相对高度可能为 A．180米      B．220米    C．320米      D．300米 • 图中等高线a和等高线内b的数值可能分别是 • （等高距为200m） A．100、10 B．100、500 C．500、250 D．500、350 C
