演習問題 2.1 解答例. メモリアドレスは，１０進数でも１６進数でも記述できるので， LD GR1, #0100 LD GR0, GR1 ST GR1, #0101 LAD GR1, 0 LAD GR1, 1, GR1 LAD GR1, -2, GR1 あるいは， LD GR1, 256 LD GR0, GR1 ST GR1, 257 LAD GR1, #0000 LAD GR1, #0001, GR1 LAD GR1, #FFFE, GR1 など．. 演習問題 2. 2 解答例.
E N D

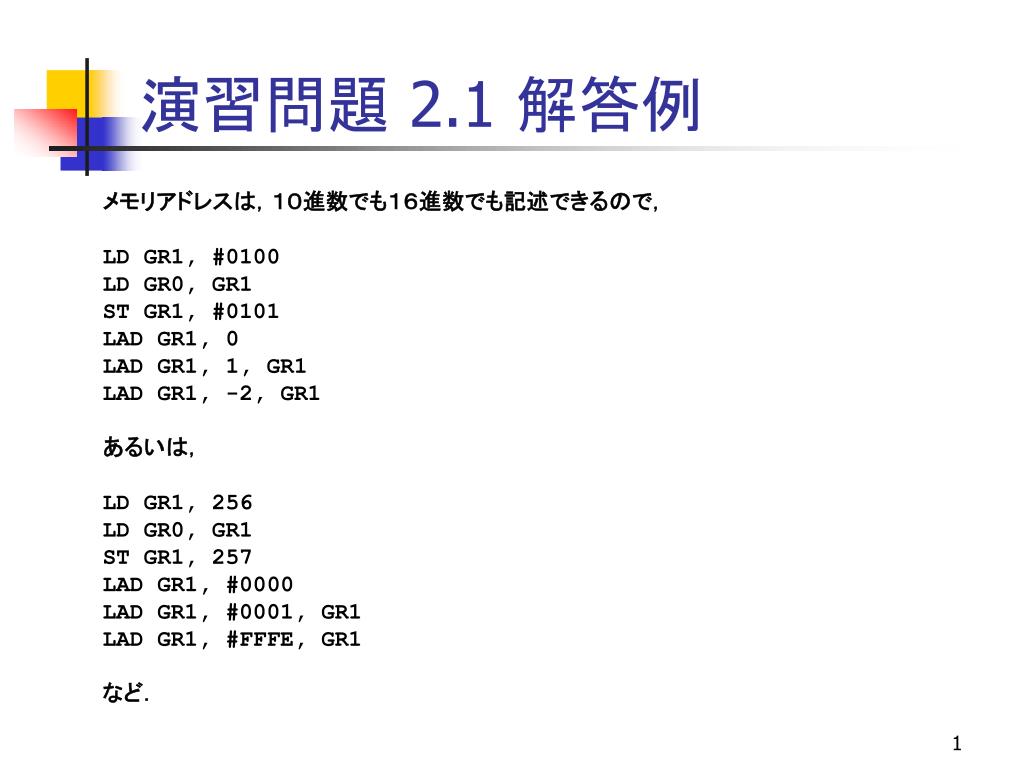

演習問題 2.1 解答例 メモリアドレスは，１０進数でも１６進数でも記述できるので， LD GR1, #0100 LD GR0, GR1 ST GR1, #0101 LAD GR1, 0 LAD GR1, 1, GR1 LAD GR1, -2, GR1 あるいは， LD GR1, 256 LD GR0, GR1 ST GR1, 257 LAD GR1, #0000 LAD GR1, #0001, GR1 LAD GR1, #FFFE, GR1 など．

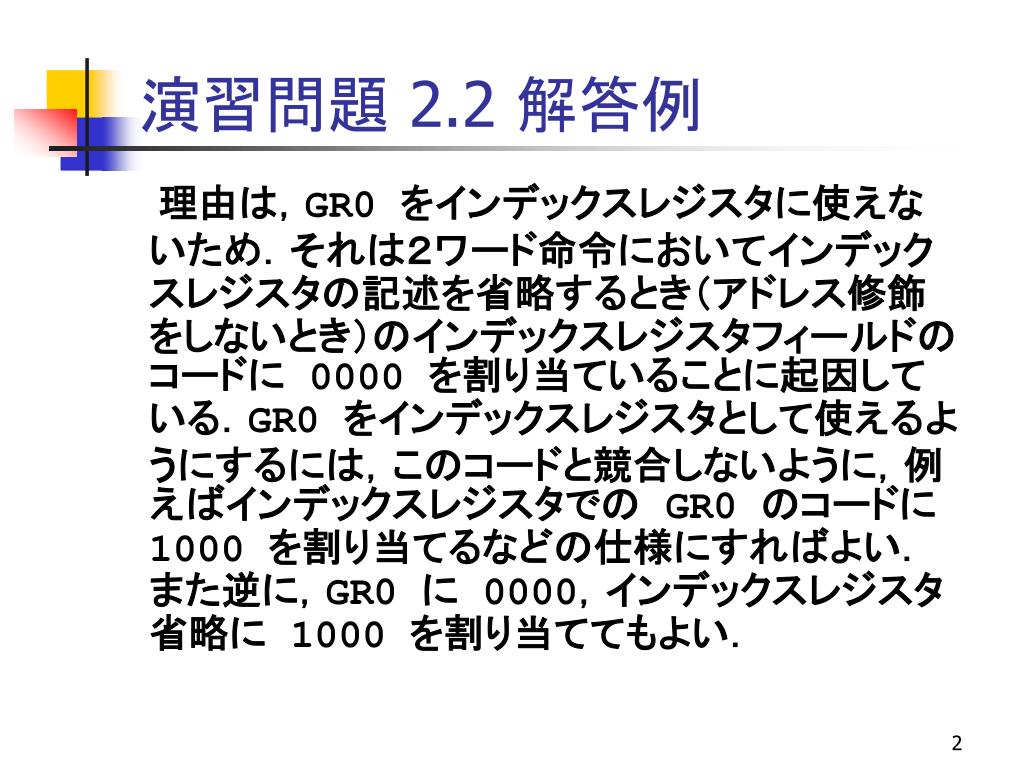

演習問題 2.2 解答例 理由は，GR0 をインデックスレジスタに使えないため．それは２ワード命令においてインデックスレジスタの記述を省略するとき（アドレス修飾をしないとき）のインデックスレジスタフィールドのコードに 0000 を割り当ていることに起因している．GR0 をインデックスレジスタとして使えるようにするには，このコードと競合しないように，例えばインデックスレジスタでの GR0 のコードに 1000 を割り当てるなどの仕様にすればよい．また逆に，GR0 に 0000，インデックスレジスタ省略に 1000 を割り当ててもよい．

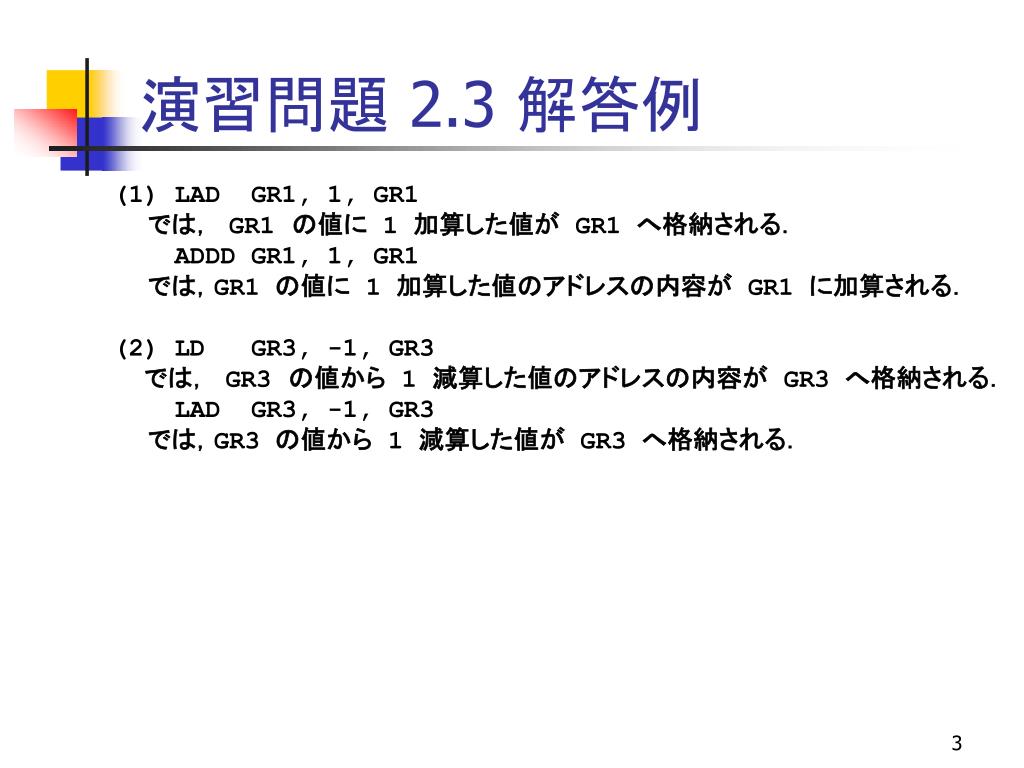

演習問題 2.3 解答例 (1) LAD GR1, 1, GR1 では， GR1 の値に 1 加算した値が GR1 へ格納される． ADDD GR1, 1, GR1 では，GR1 の値に 1 加算した値のアドレスの内容が GR1 に加算される． (2) LD GR3, -1, GR3 では， GR3 の値から 1 減算した値のアドレスの内容が GR3 へ格納される． LAD GR3, -1, GR3 では，GR3 の値から 1 減算した値が GR3 へ格納される．

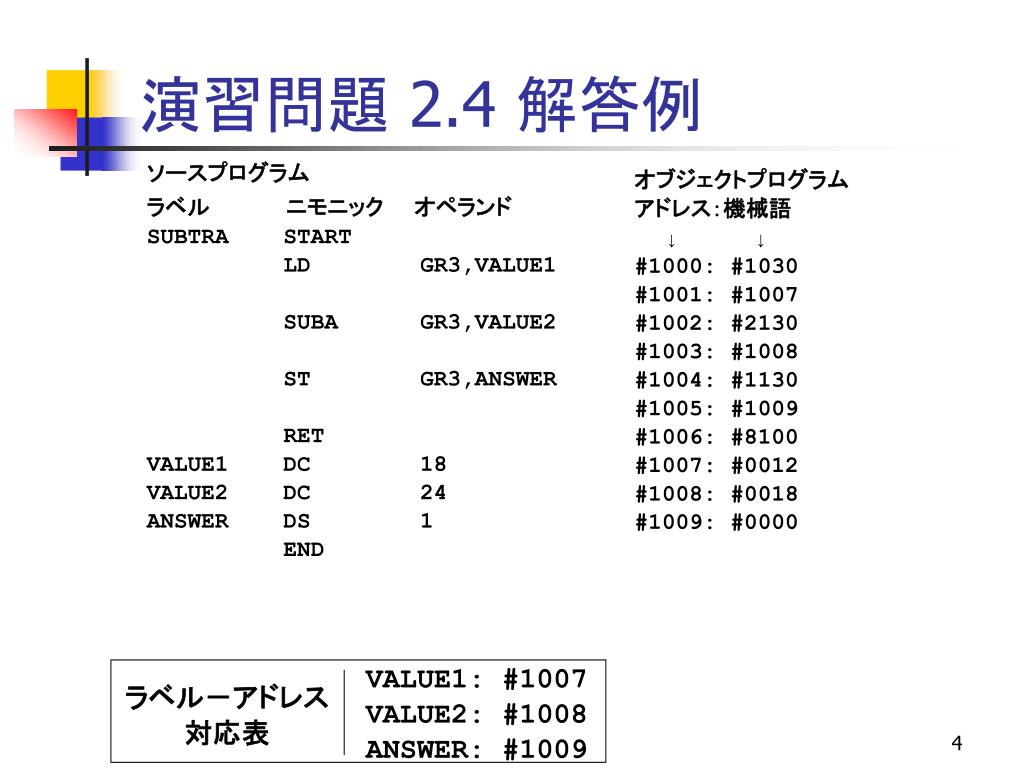

演習問題 2.4 解答例 ソースプログラム ラベル ニモニック オペランド SUBTRA START LD GR3,VALUE1 SUBA GR3,VALUE2 ST GR3,ANSWER RET VALUE1 DC 18 VALUE2 DC 24 ANSWER DS 1 END オブジェクトプログラム アドレス：機械語 ↓ ↓ #1000: #1030 #1001: #1007 #1002: #2130 #1003: #1008 #1004: #1130 #1005: #1009 #1006: #8100 #1007: #0012 #1008: #0018 #1009: #0000 VALUE1: #1007 VALUE2: #1008 ANSWER: #1009 ラベル－アドレス 対応表
