第九章零件的连接

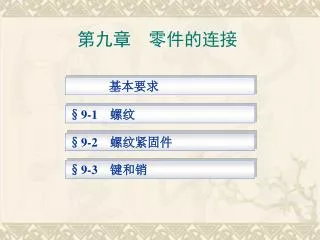

第九章零件的连接 基本要求 §9-1 螺纹 §9-2 螺纹紧固件 §9-3 键和销

基本要求 • 掌握螺纹及螺纹连接的规定画法和标注方法； • 掌握螺纹连接件的规定画法和标记方法； • 掌握螺栓连接、双头螺柱连接和螺钉连接的规定画法； • 掌握键、销及其联结的规定画法。

§9-1 螺纹 一、螺纹加工方法二、螺纹的工艺结构三、螺纹要素四、常用螺纹的种类五、螺纹的画法和标注

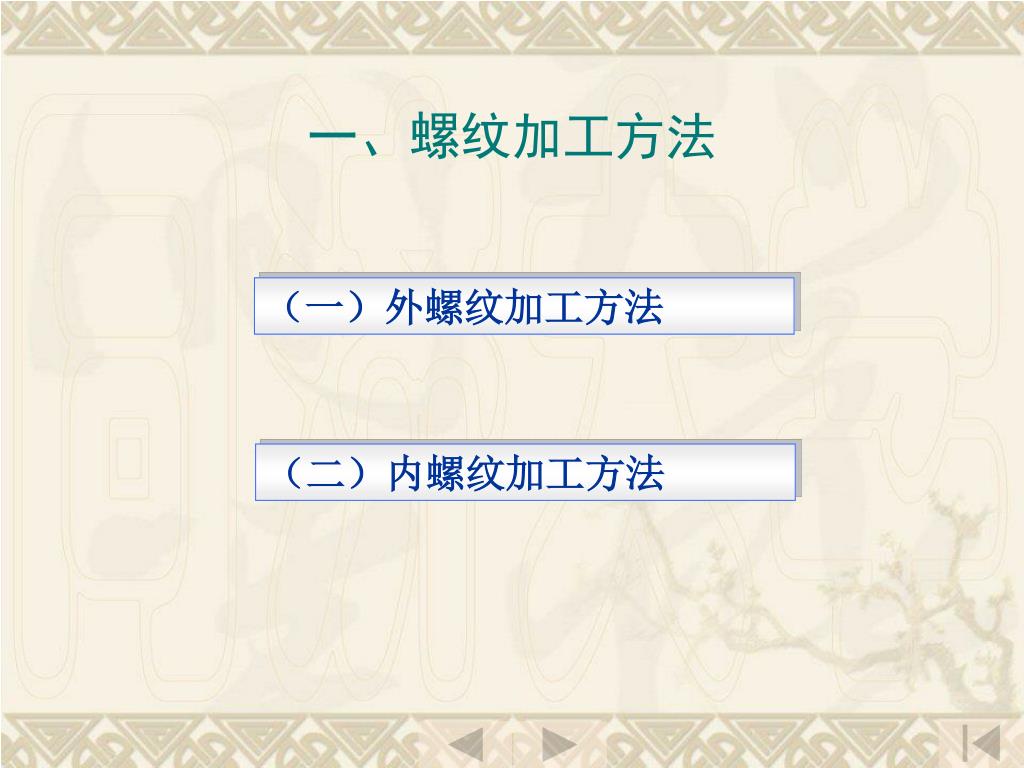

一、螺纹加工方法 （一）外螺纹加工方法（二）内螺纹加工方法

（一）外螺纹加工方法 车削外螺纹的情况：工件绕轴线作等速回转运动，刀具沿轴线作等速移动且切入工件一定深度即能切削出螺纹。

（二）内螺纹加工方法 丝锥攻丝的方法：先用钻头钻孔，再用丝锥攻丝，钻孔深度较深于螺纹长度车削内螺纹的情况：工件绕轴线作等速回转运动，刀具沿轴线作等速移动且切入工件一定深度

二、螺纹的工艺结构 （一）螺纹倒角（二）螺纹收尾（三）螺纹退刀槽

（一）螺纹倒角

（二）螺纹收尾

（三）螺纹退刀槽

三、螺纹要素 螺纹由牙型、直径、螺距、线数和旋向五要素确定。国家标准规定了一些标准的牙型、公称直径和螺距。凡是这些要素都符合标准的称为标准螺纹；牙型符合标准，但公称直径或螺距不符合标准的称为特殊螺纹；牙型不符合标准的称为非标准螺纹。（一）螺纹牙型（二）螺纹直径（三）螺纹旋向（四）螺纹线数（五）螺纹螺距和导程

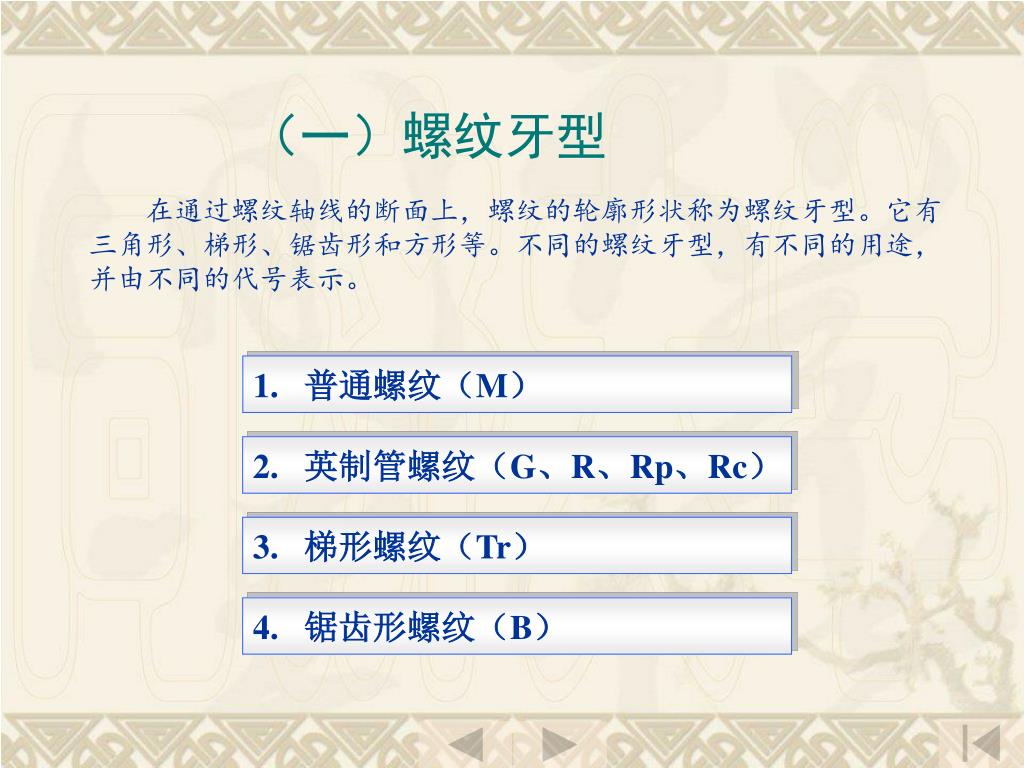

（一）螺纹牙型 在通过螺纹轴线的断面上，螺纹的轮廓形状称为螺纹牙型。它有三角形、梯形、锯齿形和方形等。不同的螺纹牙型，有不同的用途，并由不同的代号表示。 1. 普通螺纹（M） 2. 英制管螺纹（G、R、Rp、Rc） 3. 梯形螺纹（Tr） 4. 锯齿形螺纹（B）

1. 普通螺纹（M） 普通螺纹是常用的连接螺纹，牙型为三角形，牙型角为60°，螺纹特征代号为M。普通螺纹又分为粗牙和细牙两种，它们的代号相同。一般连接都用粗牙螺纹。当螺纹的大径相同时，细牙螺纹的螺距和牙型高度比粗牙小，因此细牙螺纹适用于薄壁零件的连接。

2. 英制管螺纹 ( G、R、RP、RC ) 管螺纹主要用于连接管子，牙型为三角形，牙型角为55°，管螺纹有两类：（1）非螺纹密封的管螺纹螺纹种类为G，其内、外螺纹均为圆柱螺纹，内外螺纹旋合无密封能力，常用于电线管等不需要密封的管路中的连接。（2）螺纹密封的管螺纹螺纹种类代号有三种：圆锥外螺纹为R；圆锥内螺纹（锥度1：16）为RC；圆柱内螺纹为RP。这种螺纹可以是圆锥内螺纹与圆锥外螺纹相连接；也可是圆柱内螺纹和圆锥外螺纹相连接，其内、外螺纹旋合后有密封能力，常用于水管、煤气管、润滑油管等。

3. 梯形螺纹 (Tr) 梯形螺纹为常用的传动螺纹，牙型为等腰梯形，牙型角为30°，螺纹种类代号为Tr。

4.锯齿形螺纹 (B) 锯齿形螺纹是一种受单向力的传动螺纹，牙型为不等腰梯形，一侧边牙型角为30°，另一边牙型角为3°，螺纹种类代号为B。

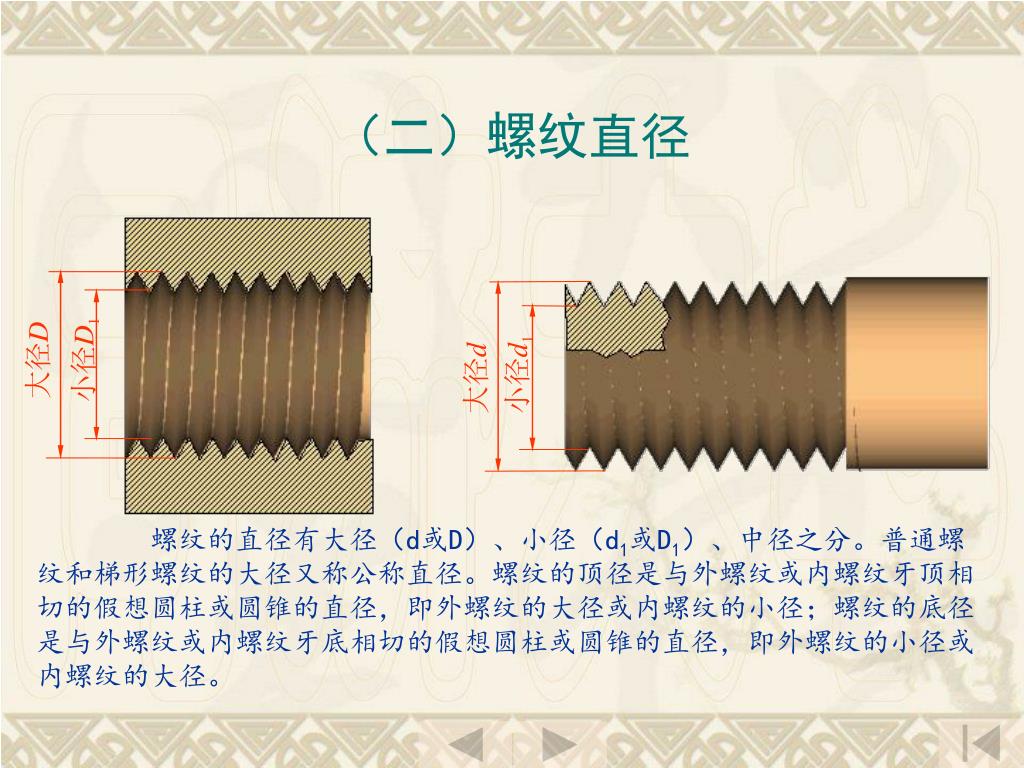

小径D1 大径D 小径d1 大径d （二）螺纹直径螺纹的直径有大径（d或D）、小径（d1或D1）、中径之分。普通螺纹和梯形螺纹的大径又称公称直径。螺纹的顶径是与外螺纹或内螺纹牙顶相切的假想圆柱或圆锥的直径，即外螺纹的大径或内螺纹的小径；螺纹的底径是与外螺纹或内螺纹牙底相切的假想圆柱或圆锥的直径，即外螺纹的小径或内螺纹的大径。

（三）螺纹旋向 左旋右旋螺纹有右旋和左旋之分。顺时针旋转时旋入的螺纹，称右旋螺纹；逆时针旋转时旋入的螺纹，称左旋螺纹。工程上常用右旋螺纹。

（四）螺纹线数 单线螺纹双线螺纹螺纹有单线和多线之分。沿一根螺旋线形成的螺纹称单线螺纹；沿两根以上螺旋线形成的螺纹称多线螺纹。连接螺纹大多为单线。

螺距螺距导程=线数×螺距螺距（五）螺纹螺距和导程螺纹相邻两牙在中径线上对应两点间的轴向距离称为螺距。沿同一条螺旋线转一周，轴向移动的距离称为导程。单线螺纹的螺距等于导程，多线螺纹的螺距乘线数等于导程。单线螺纹双线螺纹

螺距的测量

四、常用螺纹的种类

螺纹的用途

五、螺纹的画法和标注 （一）外螺纹的画法（二）内螺纹的画法（三）内外螺纹连接的画法（四）螺纹的标注

螺纹内径的细实线 螺纹内径的细实线画入倒角画入倒角外径画粗实线内径画细实线剖面线必须画到粗实线为止螺纹终止线画粗实线外径画粗实线圆一般近似地取小径=0.85大径，但当螺纹直径较大时,可取稍大于0.85的数值绘制。内径画3/4圈细实线圆不画倒角圆 (一）外螺纹的画法

螺纹外径的细实线 螺纹外径的细实线不画入倒角不画入倒角外径画细实线剖面线必须画到粗实线为止内径画粗实线螺纹终止线画粗实线 120° 外径画3/4圈细实线圆内径画粗实线圆不画倒角圆（二）内螺纹的画法

（三）内外螺纹连接的画法 1. 不剖时，螺纹结合部分，内、外螺纹的牙顶圆和牙底圆投影均画虚线。 2. 剖开时，螺纹结合部分，按外螺纹画法绘制，其余部分按内、外螺纹各自的规定画法表示。

1.不剖时，螺纹结合部分，内、外螺纹的牙顶圆和牙底圆投影均画虚线1.不剖时，螺纹结合部分，内、外螺纹的牙顶圆和牙底圆投影均画虚线

A A 大、小径对齐连接部分画外螺纹 A-A 2.剖开时，螺纹结合部分，按外螺纹画法绘制，其余部分按内、外螺纹各自的规定画法表示

（四）螺纹的标注 1. 普通螺纹的标注 2. 梯形螺纹与锯齿形螺纹的标注 3. 管螺纹的标注 4. 非标准螺纹的标注

M10LH-7H-L M10-5g6g M10-5g6g-S M10×1-5g6g 1. 普通螺纹的标注（1）普通螺纹从大径处引出尺寸线，按标注尺寸的形式进行标; (2）普通螺纹的公称直径为螺纹的大径;粗牙普通螺纹不标注螺距，细牙普通螺纹必须注明螺距；（3）右旋螺纹不标注，左旋螺纹标注代号“LH”;（4）普通螺纹必须标注螺纹的公差带代号，公差等级在前，基本偏差代号在后。中径和顶径的公差带代号不同时，先注中径、后注顶径的;（5）旋合长度是指两个相互旋合的螺纹，沿螺纹轴线方向相互旋合部分的长度。普通螺纹公差带按短（S）、中（N）、长（L）三组旋合长度给出了精密、中等及粗糙三种精度；旋合长度为中等时，可省略旋合长度代号N。

Tr40×14(P7)LH B40×7 B40×14(P7) Tr40×7 2. 梯形螺纹与锯齿形螺纹的标注（1）梯形和锯齿形螺纹从大径处引出尺寸线，按标注尺寸的形式进行标注； (2）梯形和锯齿形螺纹的公称直径为螺纹的大径；（3）多线梯形螺纹应标注“导程（P螺距）” ；（4）右旋螺纹不标注，左旋螺纹标注代号“LH”；（5）梯形和锯齿形螺纹只标注中径公差带代号；（6）旋合长度为中等时，可省略旋合长度代号N。

G 1/2A 1 1 G 1/2 Rc 1 Rp 1 2 2 3. 管螺纹的标注管螺纹必须采用从大径轮廓线上引出的标注方法,各种管螺纹的尺寸代号都不是螺纹的大径，而近似地等于管子的孔径。

4.非标注螺纹的标准 非标准螺纹必须画出牙型并标注全部尺寸。

§9-2 螺纹紧固件 一、常用螺纹紧固件二、螺纹紧固件的标记与图例三、螺纹紧固件的画法四、螺栓连接画法五、螺柱连接画法六、螺钉连接画法

一、常用螺纹紧固件

六角头螺栓一A和B级 GB/T 5782—2000 名称与国标代号图例标记及说明螺栓GB/T 5782 M12×60 表示A级六角头螺栓，螺纹规格d＝M12，公称长度l=60mm 双头螺柱（ bm＝1.25 d） GB/T 897—1988 螺柱GB/T 897 M12×50 表示B型双头螺柱，两端均为粗牙普通螺纹，螺纹规格d=M12，公称长度l＝50mm 开槽沉头螺钉 GB/T 68—2000 螺钉GB/T 68 Ml0×60 表示开槽沉头螺钉，螺纹规格d=M10，公称长度l=60mm 开槽长圆柱端紧定螺钉 GB/T 75—1985 螺钉GB/T 75M5×25 表示长圆柱端紧定螺钉，螺纹规格d＝M5，公称长度l=25mm l型六角螺母—A和B级 GB/T 6170—2000 螺母GB/T 6170 M12 表示A级1型六角螺母，螺纹规格D=M12 l型六角开槽螺母 —A和B级 GB/T 6178—2000 螺母GB/T 6178M16 表示A级1型六角开槽螺母，螺纹规格D=M16 平垫圈—A级 GB/T 97.1—1985 垫圈GB/T 97.1 12 表示A级平垫圈，公称尺寸（螺纹规格）d＝12mm，性能等级为140HV级标准型弹簧垫圈 GB/T 93—1987 垫圈GB/T 93 20 表示标准型弹簧垫圈，规格（螺纹大径）为20mm 二、螺纹紧固件的标记与图例

三、常用螺纹紧固件的比例画法 （一）螺母的比例画法（二）螺栓的比例画法（三）垫圈的比例画法（四）螺柱的比例画法（五）螺钉头的比例画法（六）钻孔、螺孔和光孔尺寸

(一) 螺母的画法

d 公称长度L （二）螺栓的画法

60° 0.25d 1.5d 1.1d （三）垫圈的画法

公称长度L （四）螺柱的画法

0.8d 1.5 0.4d d 90° 0.2d d 1.5d 0.2d 0.25d 0.5d （五）螺钉头的画法

（六）钻孔、螺孔和光孔尺寸 双头螺柱旋入长度

双头螺柱旋入长度

四、螺栓连接画法 螺栓连接常用的连接件有螺栓、螺母、垫圈。它用于被连接件都不太厚，能加工成通孔，且要求连接力较大的情况。（一）螺栓连接的装配过程（二）螺栓连接的比例画法（三）螺栓连接的简化画法

（一）螺栓连接的装配过程

（二）螺栓连接的比例画法

（三）螺栓连接的简化画法

五、螺柱连接画法 双头螺柱连接常用的紧固件有双头螺柱、螺母、垫圈。一般用于被连接件之一较厚，不适合加工成通孔，且要求连接力较大的情况，其上部较薄零件加工成通孔。（一）螺柱连接的装配过程（二）螺柱连接的比例画法（三）螺柱连接的简化画法

第九章 零件的连接
