  1. Сепаратор жидкой и твердой фаз Cепаратор с вертикальной центрифугой Разработано и произведено Распространитель

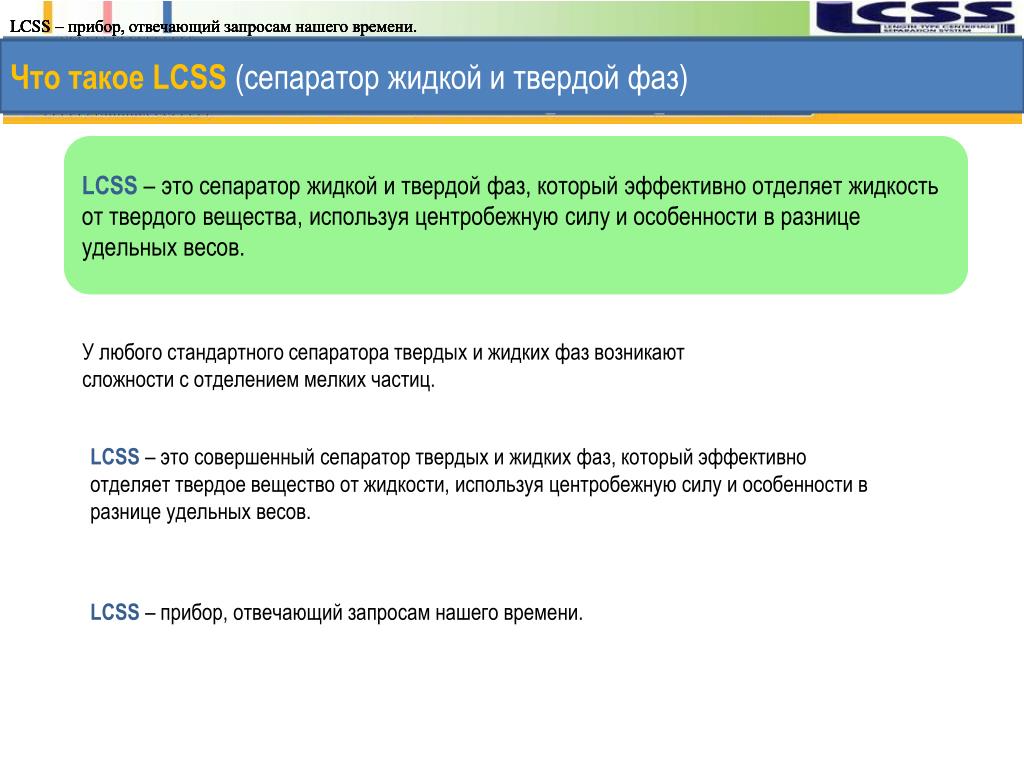

  2. LCSS – прибор, отвечающий запросам нашего времени. LCSS – прибор, отвечающий запросам нашего времени. LCSS – прибор, отвечающий запросам нашего времени. LCSS – прибор, отвечающий запросам нашего времени. LCSS – прибор, отвечающий запросам нашего времени. Что такое LCSS(сепаратор жидкой и твердой фаз) LCSS – это сепаратор жидкой и твердой фаз, который эффективно отделяет жидкость от твердого вещества, используя центробежную силу и особенности в разнице удельных весов. У любого стандартного сепаратора твердых и жидких фаз возникают сложности с отделением мелких частиц. LCSS – это совершенный сепаратор твердых и жидких фаз, который эффективно отделяет твердое вещество от жидкости, используя центробежную силу и особенности в разнице удельных весов. LCSS – прибор, отвечающий запросам нашего времени.

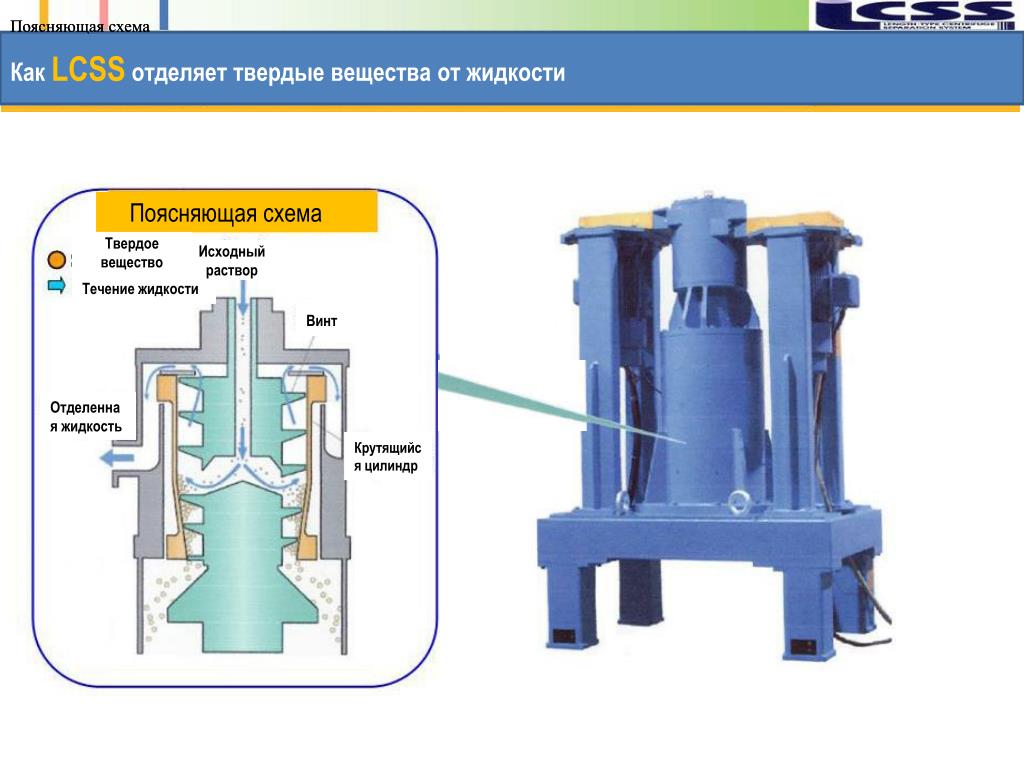

  3. Поясняющая схема Поясняющая схема Как LCSSотделяет твердые вещества от жидкости Поясняющая схема Твердое вещество Исходный раствор Течение жидкости Винт Отделенная жидкость Крутящийся цилиндр

  4. Область применения Производство продукции Для использования в химической продукции – LCSS может выделить мелкие частицы и сплавы. Например, алюминиевый сплав, гидроокись алюминия, сплав-аккумулятор водорода, титанат бария и т.д. В области добычи руд, керамической и металлургической промышленностей – LCSS может помочь выделить штыб, металлическую руду, оксиды железа и титана. В области добычи руд, керамической и металлургической промышленностей – LCSS может помочь выделить штыб, металлическую руду, оксиды железа и титана. Процесс отвода жидкости LCSSможет отделить твердое вещество от жидкости, а также уменьшить количество загрязнений, бентонита и т.д. для машиностроительной и строительной отрасли. LCSSтакже может удалять болотную грязь и грунтовые загрязнения на плотинах. Кроме этого LCSSможет работать и с различными заводскими отходами.

  5. Функции и характеристики LCSS-1 LCSS может отделить и выделить твердое тело с низким содержанием жидкости. LCSSпоказывает отличный результат уменьшая содержание жидкости в неорганических материалах на 5%-20% больше по сравнению со стандартным сепаратором. LCSSможет отделить и выделить очищенную жидкость. Результатом способностиLCSS выделять твердое вещество из исходного раствора с высокой эффективностью является очищение жидкости. LCSSможет выделять мелкие частицы. LCSSможет выделить твердые вещества субмикронного размера. LCSS– это прибор с низким уровнем шума и незначительной вибрацией. LCSSне обязательно прикреплять к полу. Уровень шума менее 80 дБ рядом с прибором на расстоянии 1 м.

  6. Функции и характеристикиLCSS-2 Прибор не обязательно останавливать за исключением периодических проверок. LCSS выводит твердые вещества из скважины, расположенной на дне, чтобы избежать засора. LCSSне обязательно останавливать за исключением периодических проверок. LCCSSможет уменьшить площадь расположения установки. Т.к. LCSS– это вертикальный аппарат необходимая площадь для установки составляет порядка 1/3 по сравнению с горизонтальными аппаратами. Также LCSS может уменьшить размер вспомогательного объекта, благодаря способностям отделять и восстанавливать твердое вещество с низким содержанием жидкости, а также очищать воду. Уменьшение количества вспомогательной работы при установке. Благодаря низкому уровню вибрации LCSS, его установка не требует работ по укреплению фундамента.

  7. Подробное описание использования LCSS 1.Горные работы (Подходит для применения в промышленности различного назначения)  Редкие металлы – золото, серебро, кобальт, иридий и медь добывается вместе с водой, затем они высушиваются с помощью фильтр-прессов, в котором мелкие частицы имеют тенденцию из фильтра утекать в дренажный канал. LCSSделает огромный вклад в производительность, извлекая мельчайшие частицы. Отделенная вода из LCSSтакже может быть повторна использована для очистки. [Схема производственного процесса] Фильтр-Пресс Золотопромышленный рудник Аффинажный завод Суспензия отжатый осадок LCSS Сепаратор твердых и жидких фаз

  8. 2. Кремний  Высокочистый кремний, 99,9999% чистоты, подходит для солнечных батарей. В мире ощущается недостаток подобного кремния. LCSSможет отделять, обезвоживать стоки от резки полупроводниковых пластин, чтобы выделить кремний высокой чистоты. (Этот процесс особенно сложен для обычных центрифуг, поскольку образующийся при разрезании полупроводниковых пластин порошок кремния чрезвычайно мелкий.) Только LCSS может работать с такими мелкими частицами. Объект с LCSS Продукт обогащения Отделенная жидкость Резервуар с исходной водой Керамический фильтр Переработка стоков Обработанная вода Кремний Ценный ресурс Будет использована повторно как чистая вода Содержание воды: 15% Обычный объект Исходная вода Обычные объекты по переработке стоков Проблемы с удержанием раз в неделю Горизонтальная центрифуга Заключение сделок Кремний (Содержание воды: 25%)

  9. 3.Удаление шлама из сырой нефти  Шлам в сырой нефти уменьшает экономическую эффективность при ее перевозке танкером. Удаление шлама повышает результативность. LCSSможет удалить шлам перед транспортировкой. [Используемый метод в настоящее время] При широко используемом методе парогравитационного дренажа (SAGD) предлагается использовать LCSS для предварительной очистки и удаления шлама. [Предлагаемая схема производственного процесса с использованием LCSS] Нефтяная скважина Нефтеперерабатывающий завод Нефтехранилище Танкер

  10. 4. Удаление грунта на плотинах  Во всех плотинах, предназначенных для гидроэлектростанций, или же с водой для агрономических или питьевых целей, существуют проблемы с накопление земли и песка. Небольшая установка с LCSS может решить эту проблему. 3 установки LCSS и насосов делает возможной круглосуточную работу установок. Содержание воды в отведенном осадке очень низко, поэтому его транспортировка будет легче. Почву можно отвозить в отведенное для этого место. [Основные моменты нашего предложения] Процесс очищения плотины или пруда производится при помощи сбора осадка со дна водоема и последующего его осушения в центрифуге. Собранный осадок высушивается, чтобы затем его можно было перевезти и использовать для осушения болот и материала для укладки дорог. [Схема производственного процесса] LCSS Сепаратор твердой и жидких фаз Вода возвращается в водоем Пруд Обезвоженная почва Используется для восстановления почвы и строительных дамб

  11. 5. Компактная система водоснабжения LCSS делает возможным быстро построить систему водоснабжения для населения в двадцать тысяч человек. Комплексность необходимого оборудования уменьшает площадь необходимую для установки, построив такой объект, чтобы удалить взвеси при помощи LCSS, очистить воду через фильтрующую мембрану и достичь нужного стандарта, использовав химическую обработку. По цене это гораздо более выгодно, чем, если бы вы построили водоочистную станцию для глубокой очистки. Многие люди выиграли бы от того, что рядом будет хорошее водоснабжение, построив систему водоснабжения местного назначения. 6. Химическое производство  В основном химическая продукция представляет собой жидкость. Однако твердые вещества, которые используются как катализаторы, это чаще всего мельчайшие частицы и их сложно выделить. Если использовать LCSS и удалить эти мельчайшие частицы, то продукция будет более качественна и ее стоимость увеличится. Используемая система фильтрования может удалить твердые вещества только размером порядка 70 нанометров в диаметре, в то время, как LCSS может работать частицами размером в 7 нанометров. 7. Производство этилового спирта (морские водоросли)  Производство энергии из неисчерпаемого запаса морских водорослей было прекращено из-за высокой стоимости обессоливания. LCSS может снизить стоимость этого процесса до приемлемого уровня для бизнеса. Новые возможности предпринимательской деятельности для рыбаков. 8.Производство альгиновой кислоты (морские водоросли)  Производство альгиновой кислоты из морской капусты стабилизирует рыбный промысел в течение всего года, если будет использована установка LCSS для обессоливания и извлечения составляющих.

  12. 9. Обессоливание LCSSповышает производительность в сельском хозяйстве, путем использования обессоленной воды в засушливых районах и уменьшая недостаток продовольствия. LCSS может преобразовать морскую воду в воду с очень низким содержанием солей, которую можно направить в ирригационный канал для использования ее в сельском хозяйстве. [Процесс обработки в настоящее время] 1. Дистилляция морской воды. 2. Фильтрация через мембрану обратного осмоса [Проблемы в настоящее время] 1. Дистилляция морской воды требует огромных энергозатрат. 2. Фильтрации с помощью мембраны обратного осмоса недостаточно, т.к. она убирает только 40% примесей. 3. Высокая стоимость подобной обработки. [Достоинства нашего предложения] 2. Низкая стоимость обработки. 1. Экономия места для установки 3. Легкое техническое обслуживание/ управление процессом. Содержание солей: около 1000 мг/л Уровень очистки 40% Мембрана обратного осмоса Существующий объект Содержание солей: в среднем 35% Предварительная обработка (песчаный фильтр) [Обессоливание при помощи мембраны обратного осмоса] вода для сельского хозяйства  Плантация в пустыне

  13. 10. Другое применение 1) Предложение для тепловых электростанций Цель и применение А) Зола-унос, выделяемая тепловыми электростанциями, обычно содержит редкие металлы. Например, марганец, никель и медь. И ничто из этого пока не собирают. Б) Зола-унос собирается электрическими пылеулавливателями и установками сероочистки по мокрому способу и перерабатывается в сырье для цемента. В) LCSS может отделить редкий метал от золы-уноса, собранной установками сероочистки по мокрому способу. Г) Отделенная вода тоже перерабатывается.

  14. 11. Выписка примеров использования – 1 Органика

  15. Не органика

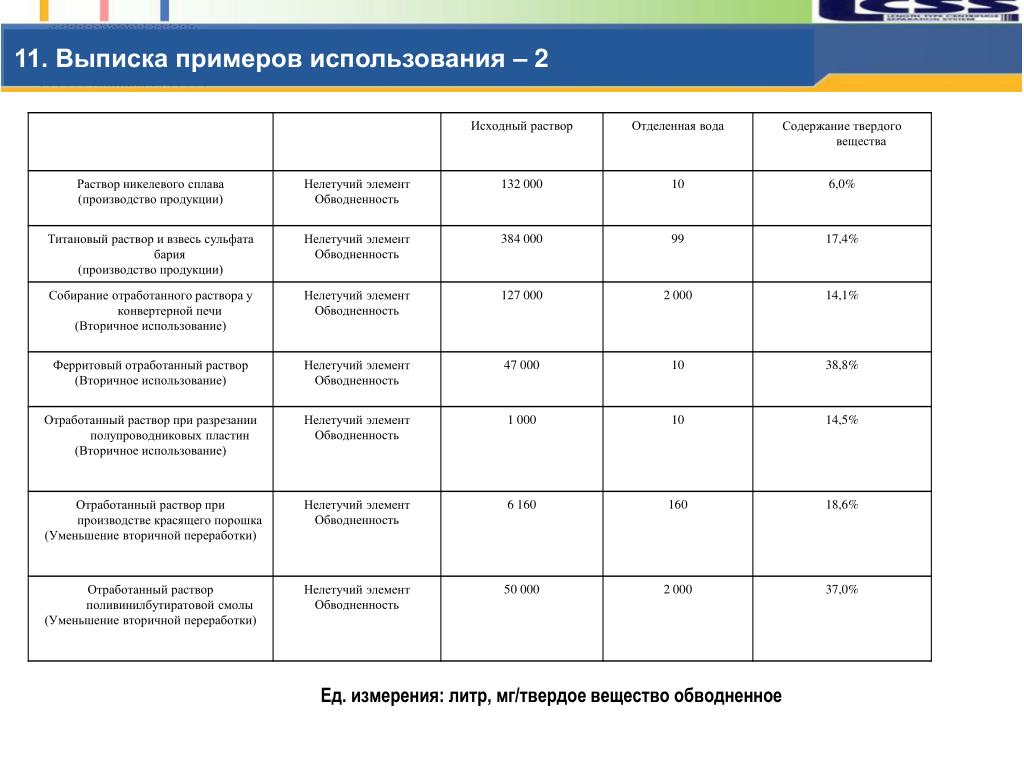

  16. 11. Выписка примеров использования – 2 Ед. измерения: литр, мг/твердое вещество обводненное

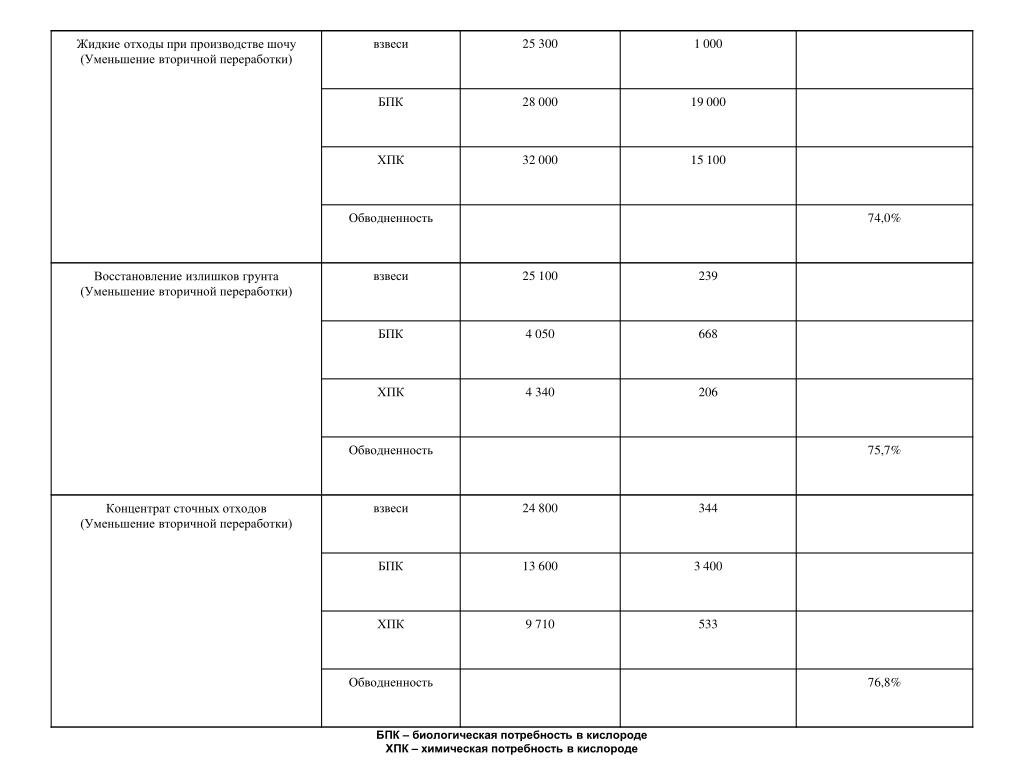

  17. БПК – биологическая потребность в кислороде ХПК – химическая потребность в кислороде

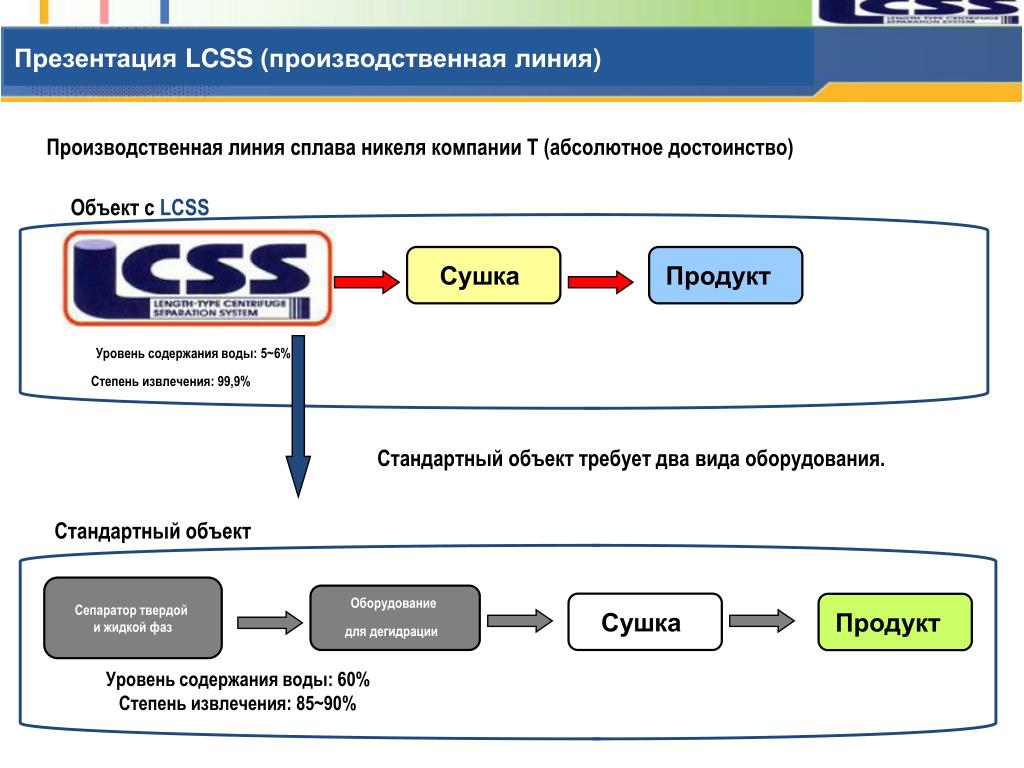

  18. Презентация LCSS (производственная линия) Производственная линия сплава никеля компании Т (абсолютное достоинство) Объект с LCSS Сушка Продукт Уровень содержания воды: 5~6% Степень извлечения: 99,9% Стандартный объект требует два вида оборудования. Стандартный объект Сепаратор твердой и жидкой фаз Оборудование для дегидрации Сушка Продукт Уровень содержания воды: 60% Степень извлечения: 85~90%

  19. Презентация LCSS (производственная линия) Сравнительный список достоинств Стандартное оборудование LCSS Потери (0,1%) Извлечение Извлечение Потери (15%) Продукт Продукт Уровень содержания воды в продукте Уровень содержания воды в продукте (5%) Гарантированная производительность: 95% Уровень содержания воды: 15%

  20. Презентация LCSS (повторное использование стоков) Сравнительный список достоинств Стандартное оборудование LCSS Недостаток (В центр переработки стоков) Содержание воды в ценных ресурсах (25%) Выигрыш от обладания ценными ресурсами Недостаток Ресурс очищенной воды + ценные ресурсы (99,93%) Использование повторно, как чистую воду Уровень содержания воды в ценных ресурсах (15%) Гарантированная ценность: Уровень содержания воды 25%

  21. О техническом обслуживании LCSS Техническое обслуживание через систему дистанционного оборудования 24х часовая система мониторинга через Интернет. Проверка один раз в год Периодическая проверка оборудования по закону.

  22. Технические характеристики оборудования * Пожалуйста, имейте в виду, что данные технические характеристики могут быть изменены, т.к. мы оборудуем LCSS в зависимости от материала для переработки у заказчика. * Пожалуйста, имейте в виду, что данные технические характеристики могут быть изменены, т.к. мы оборудуем LCSS в зависимости от материала для переработки у заказчика. * Технические характеристики могут измениться без предварительного уведомления. LCSS является продукцией, сдающейся в аренду.

  23. Контакты Разработка. Официальныйдистрибьютор Riga Feraiou, 2. Limassol Center, Blok B. 6th floor/Office 608. P.C. 3095, Limassol, Cyprus TEL +35725345160 FAX +35725344434
