《 公共建筑节能设计标准 》 宣贯资料

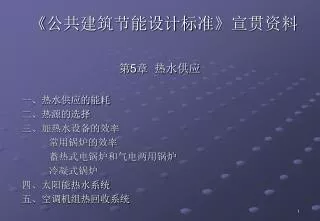

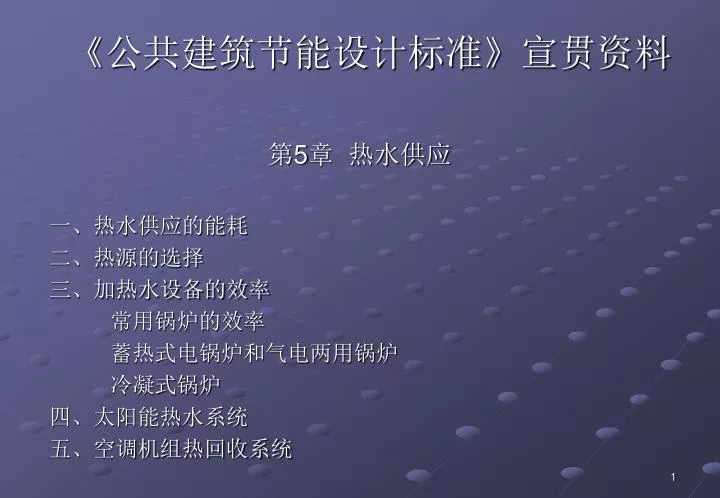

1. 《公共建筑节能设计标准》宣贯资料 第5章 热水供应 一、热水供应的能耗 二、热源的选择 三、加热水设备的效率 常用锅炉的效率 蓄热式电锅炉和气电两用锅炉 冷凝式锅炉 四、太阳能热水系统 五、空调机组热回收系统

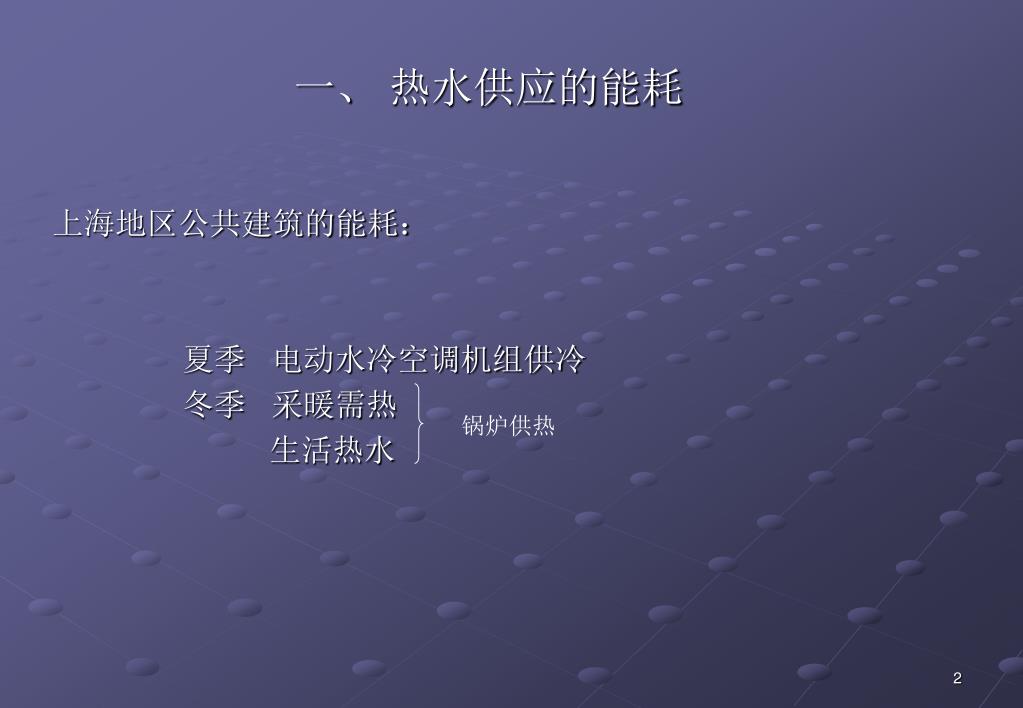

2. 一、 热水供应的能耗 上海地区公共建筑的能耗： 夏季 电动水冷空调机组供冷 冬季 采暖需热 生活热水 锅炉供热

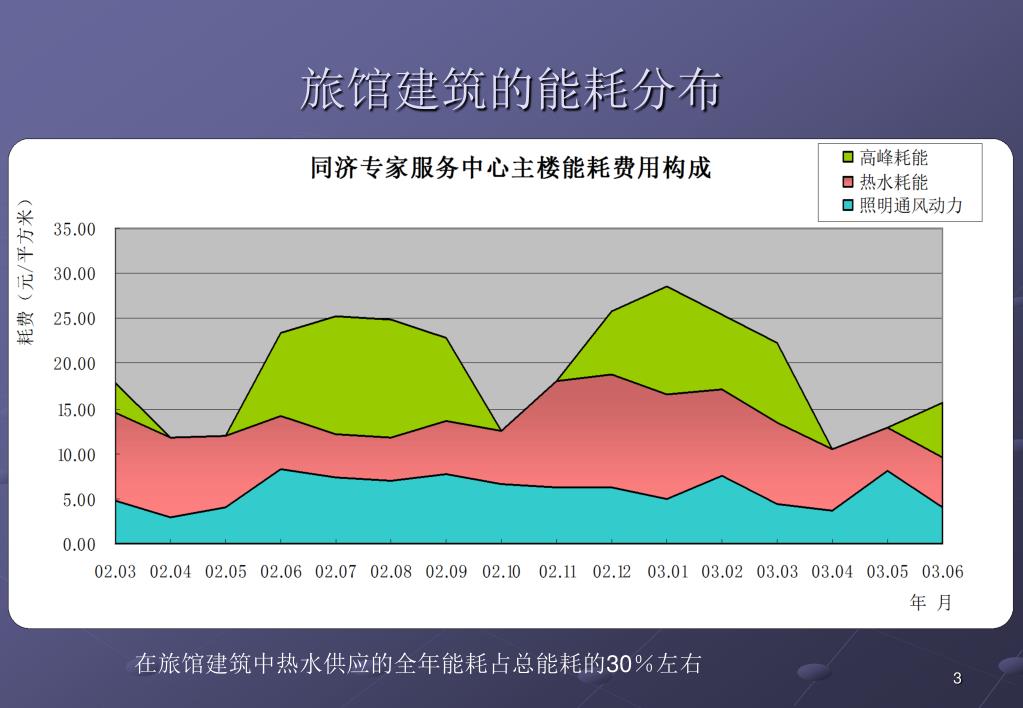

3. 旅馆建筑的能耗分布 在旅馆建筑中热水供应的全年能耗占总能耗的30％左右

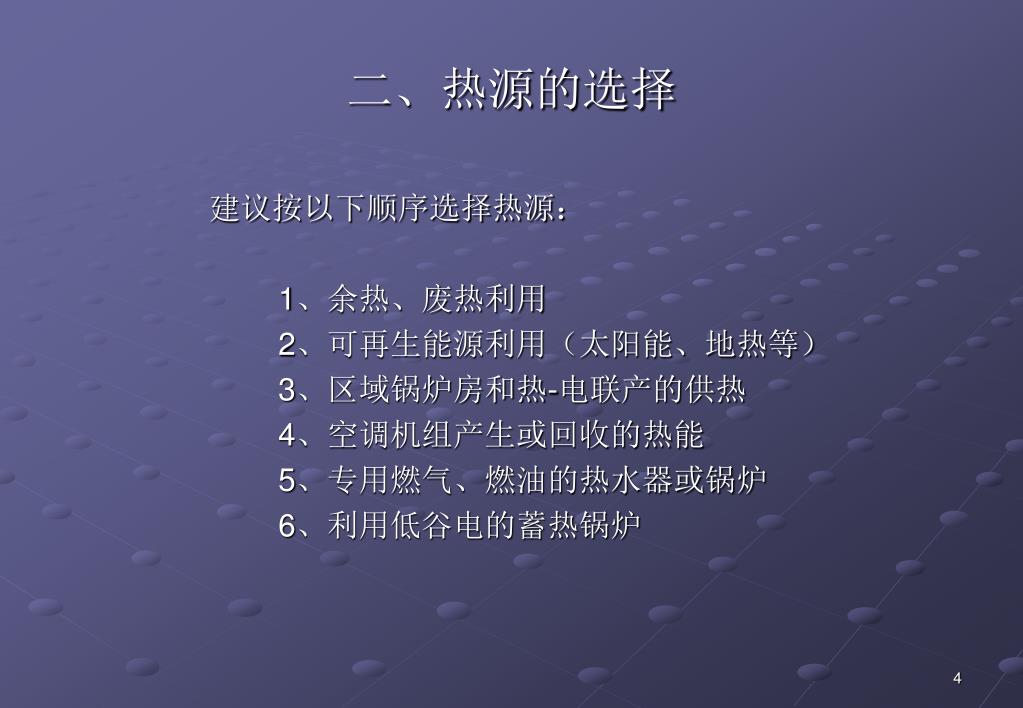

4. 二、热源的选择 建议按以下顺序选择热源： 1、余热、废热利用 2、可再生能源利用（太阳能、地热等） 3、区域锅炉房和热-电联产的供热 4、空调机组产生或回收的热能 5、专用燃气、燃油的热水器或锅炉 6、利用低谷电的蓄热锅炉

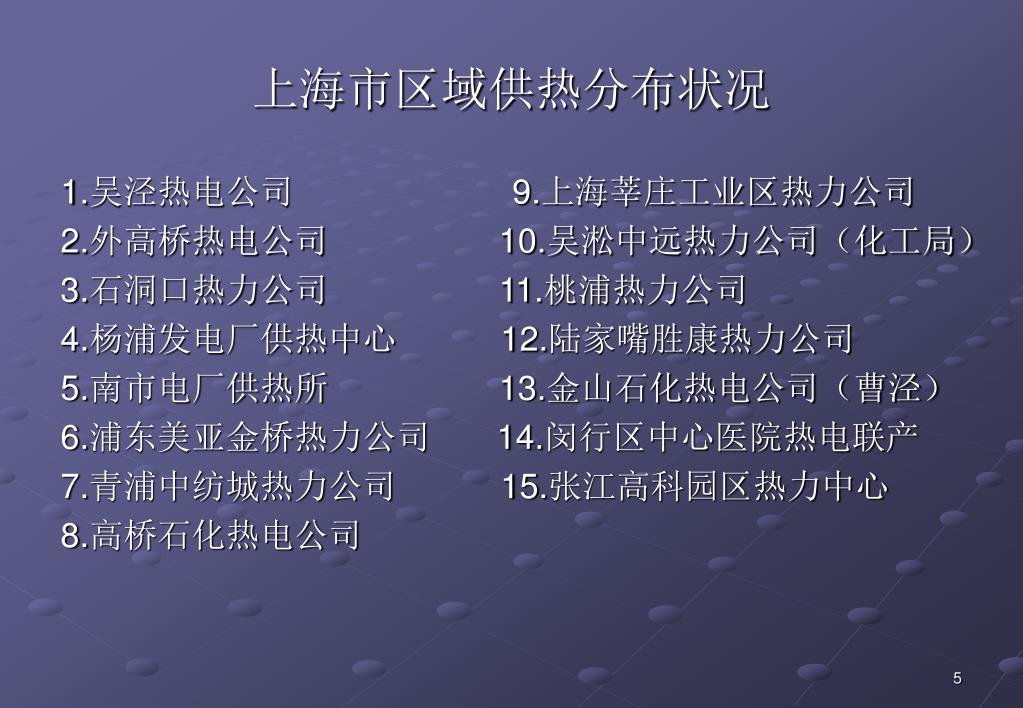

5. 上海市区域供热分布状况 1.吴泾热电公司 9.上海莘庄工业区热力公司 2.外高桥热电公司 10.吴淞中远热力公司（化工局） 3.石洞口热力公司 11.桃浦热力公司 4.杨浦发电厂供热中心 12.陆家嘴胜康热力公司 5.南市电厂供热所 13.金山石化热电公司（曹泾） 6.浦东美亚金桥热力公司 14.闵行区中心医院热电联产 7.青浦中纺城热力公司 15.张江高科园区热力中心 8.高桥石化热电公司

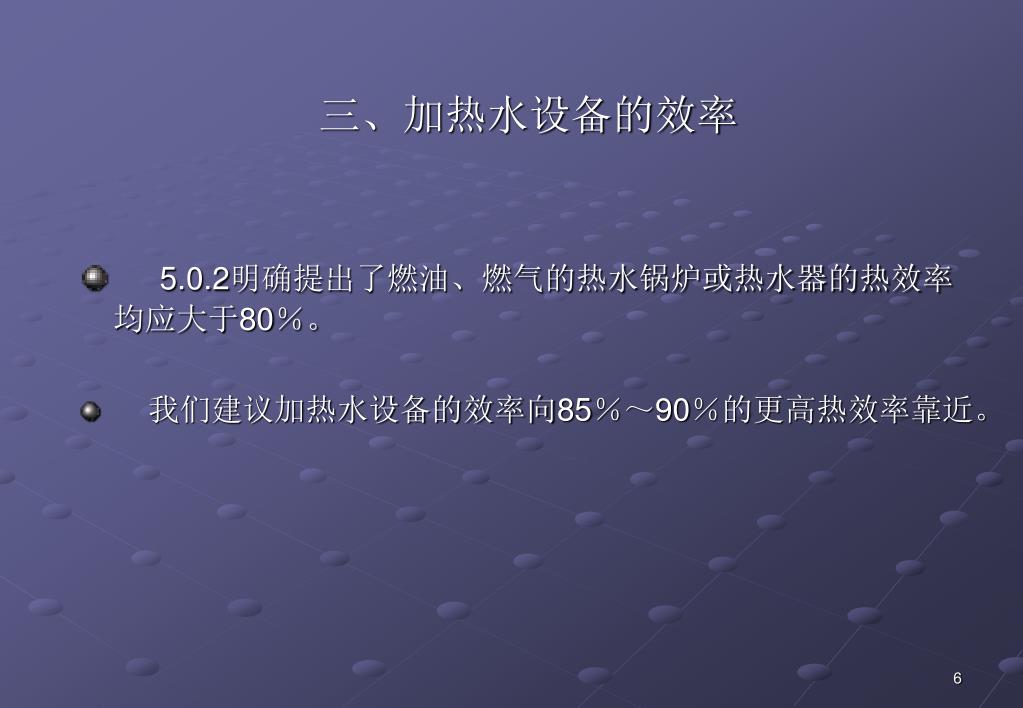

6. 三、加热水设备的效率 • 5.0.2明确提出了燃油、燃气的热水锅炉或热水器的热效率均应大于80％。 • 我们建议加热水设备的效率向85％～90％的更高热效率靠近。

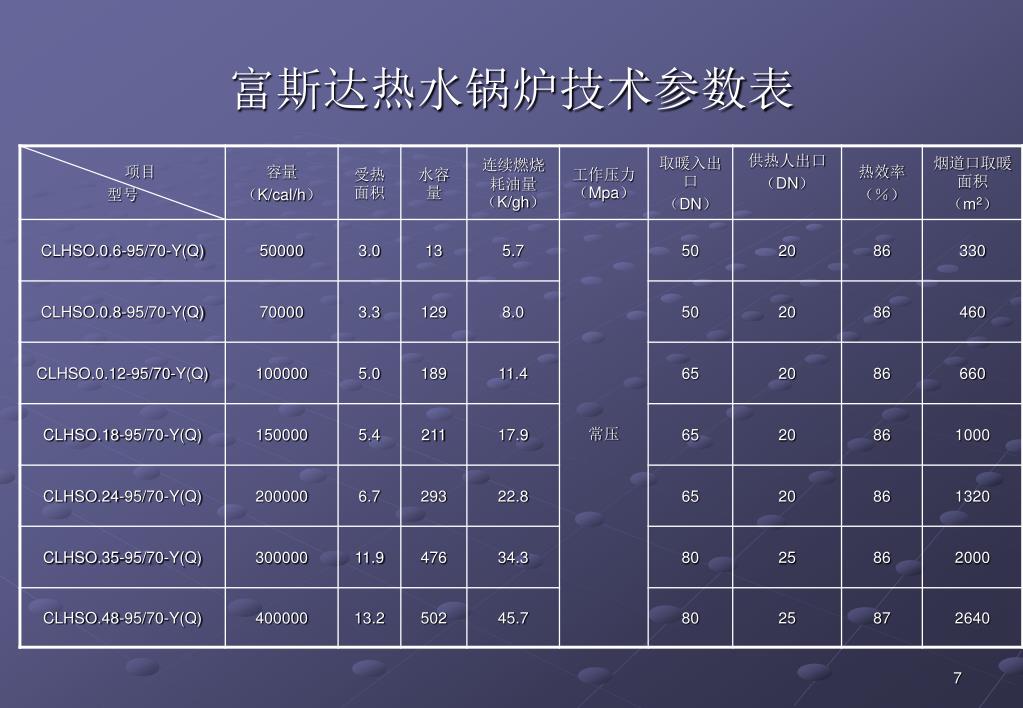

7. 富斯达热水锅炉技术参数表

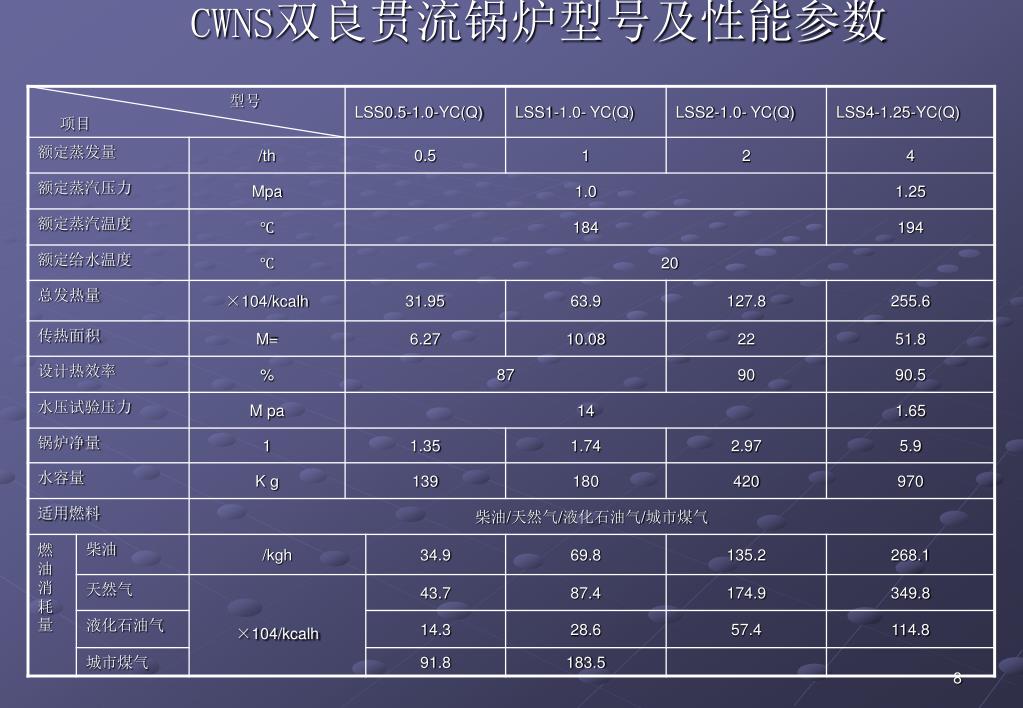

8. CWNS双良贯流锅炉型号及性能参数

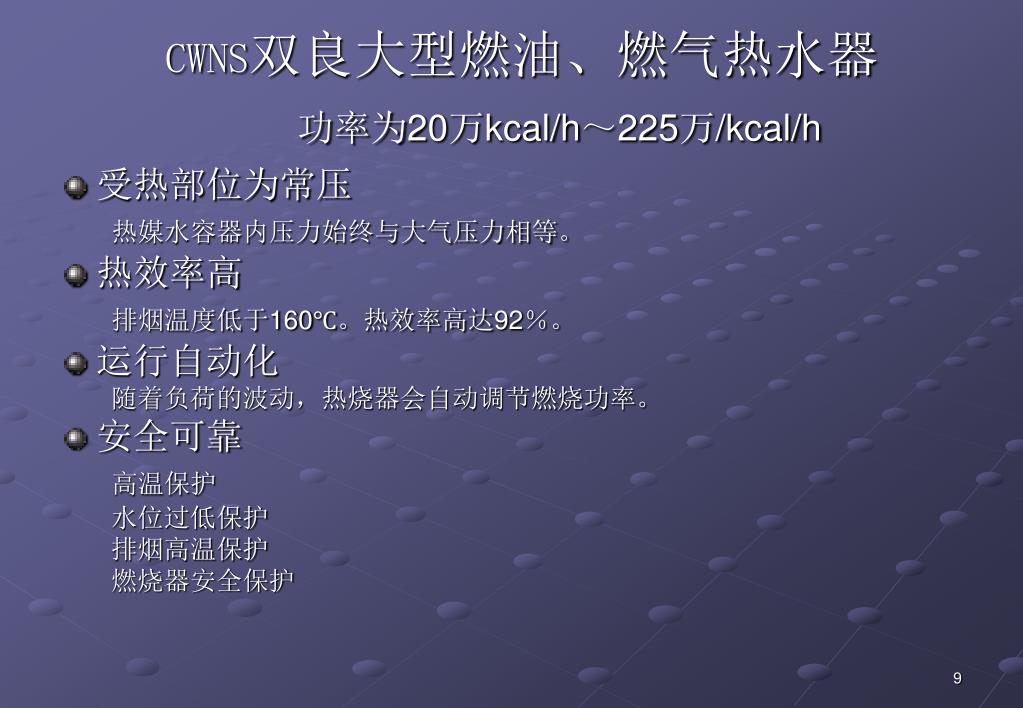

9. CWNS双良大型燃油、燃气热水器功率为20万kcal/h～225万/kcal/hCWNS双良大型燃油、燃气热水器功率为20万kcal/h～225万/kcal/h • 受热部位为常压 热媒水容器内压力始终与大气压力相等。 • 热效率高 排烟温度低于160℃。热效率高达92％。 • 运行自动化 随着负荷的波动，热烧器会自动调节燃烧功率。 • 安全可靠 高温保护 水位过低保护 排烟高温保护 燃烧器安全保护

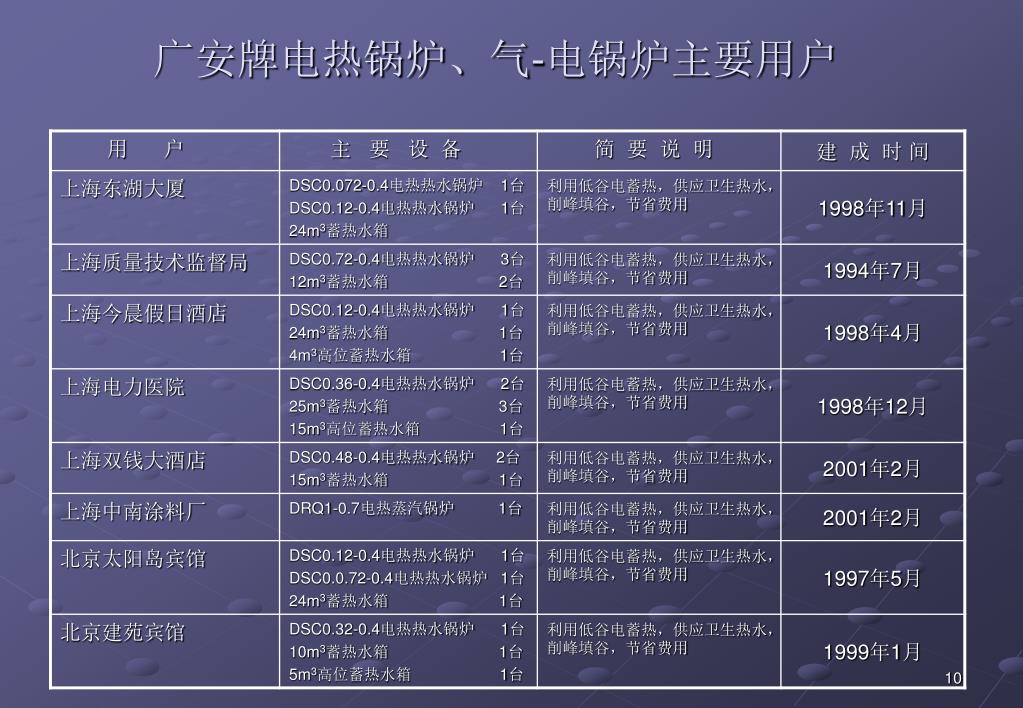

10. 广安牌电热锅炉、气-电锅炉主要用户

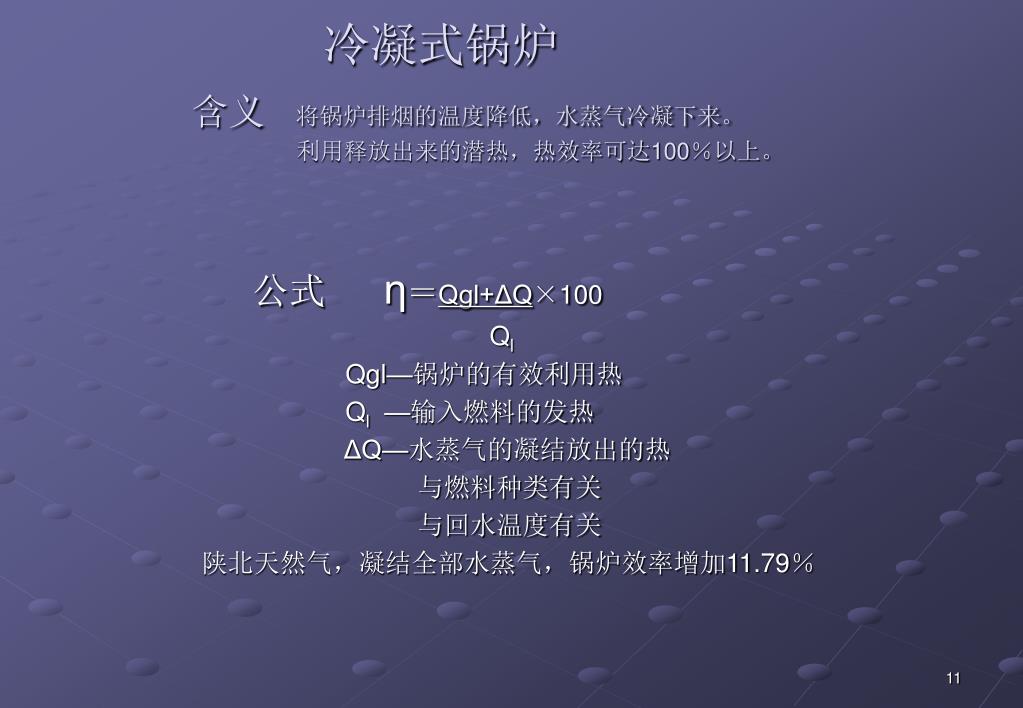

11. 冷凝式锅炉含义 将锅炉排烟的温度降低，水蒸气冷凝下来。 利用释放出来的潜热，热效率可达100％以上。 公式η＝Qgl+ΔQ×100 Ql Qgl—锅炉的有效利用热 Ql —输入燃料的发热 ΔQ—水蒸气的凝结放出的热 与燃料种类有关 与回水温度有关 陕北天然气，凝结全部水蒸气，锅炉效率增加11.79％

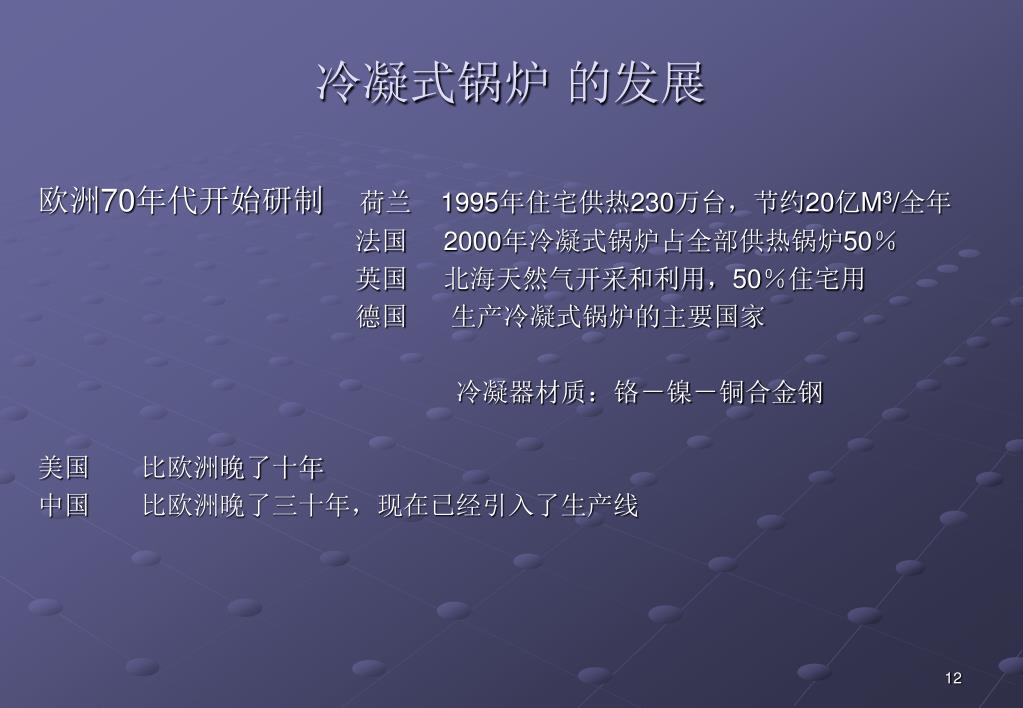

12. 冷凝式锅炉的发展 欧洲70年代开始研制 荷兰 1995年住宅供热230万台，节约20亿M3/全年 法国 2000年冷凝式锅炉占全部供热锅炉50％ 英国 北海天然气开采和利用，50％住宅用 德国 生产冷凝式锅炉的主要国家 冷凝器材质：铬－镍－铜合金钢 美国 比欧洲晚了十年 中国 比欧洲晚了三十年，现在已经引入了生产线

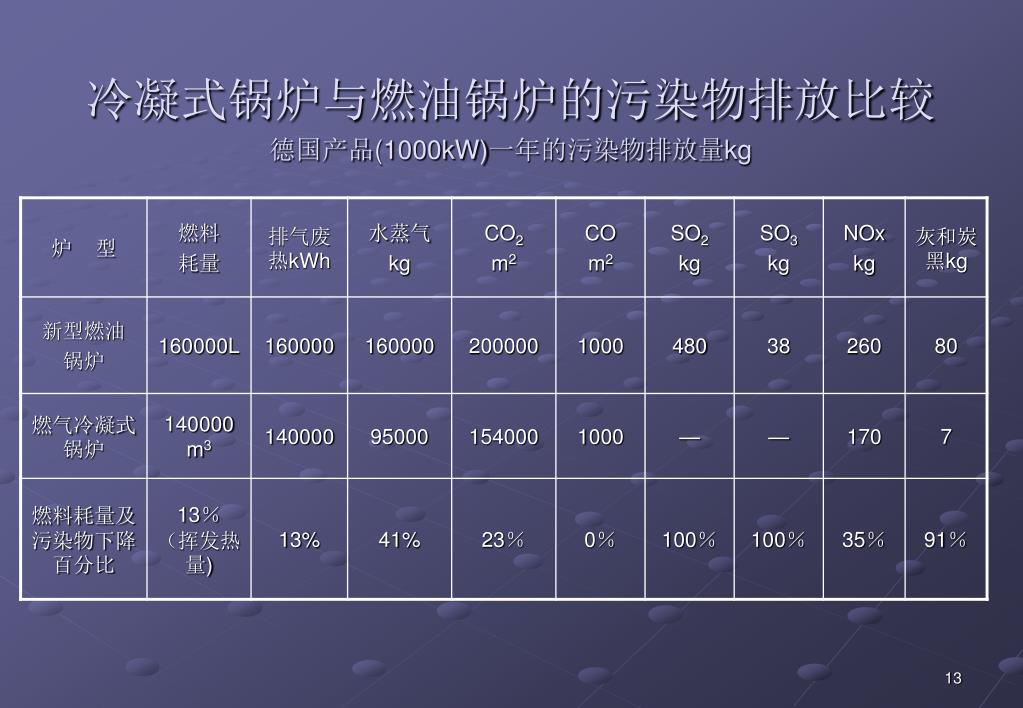

13. 冷凝式锅炉与燃油锅炉的污染物排放比较德国产品(1000kW)一年的污染物排放量kg冷凝式锅炉与燃油锅炉的污染物排放比较德国产品(1000kW)一年的污染物排放量kg

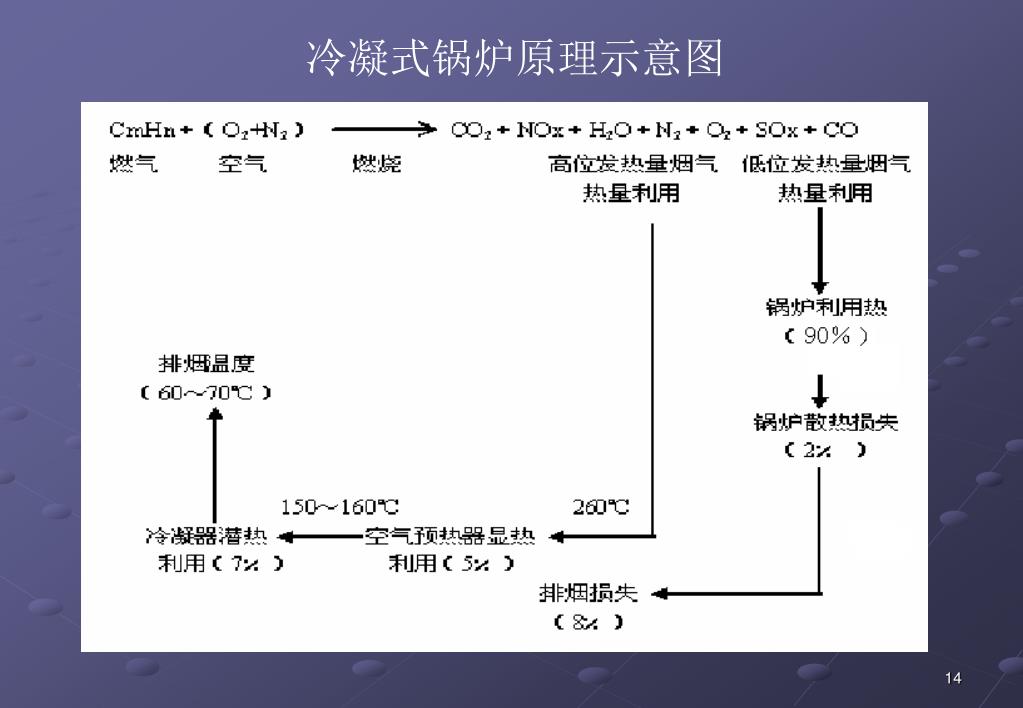

14. 冷凝式锅炉原理示意图

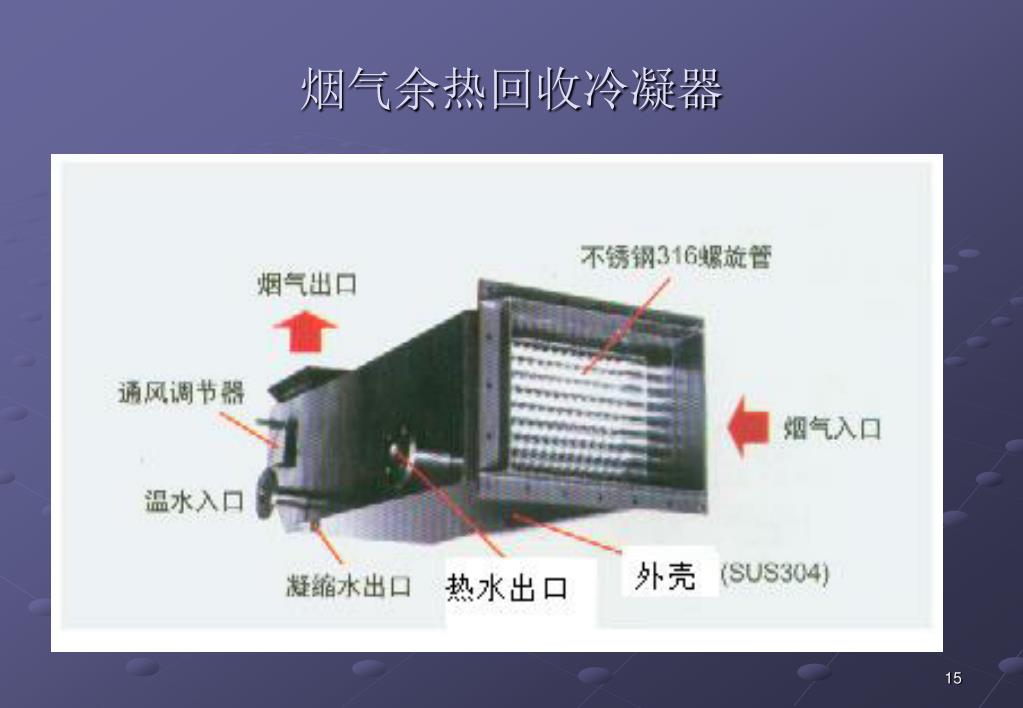

15. 烟气余热回收冷凝器

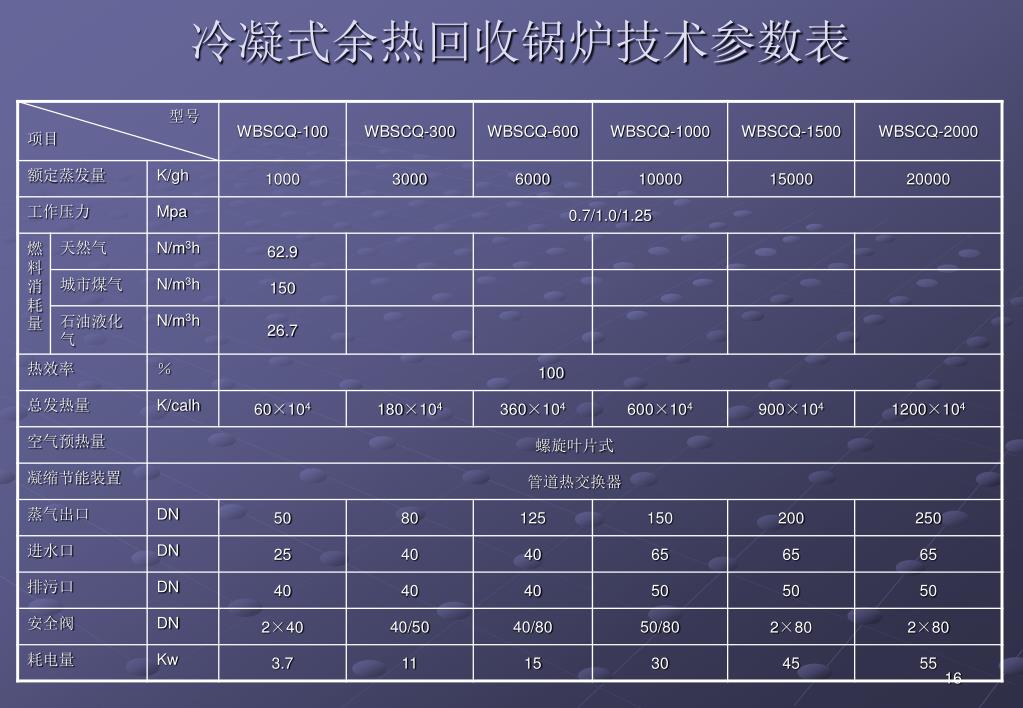

16. 冷凝式余热回收锅炉技术参数表

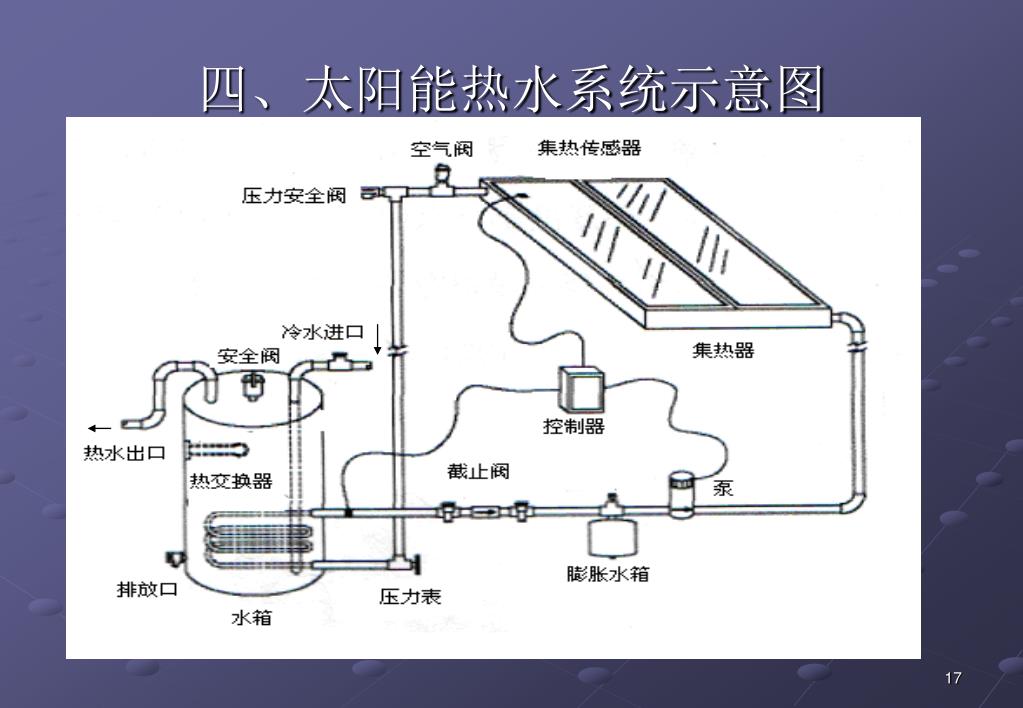

17. 四、太阳能热水系统示意图

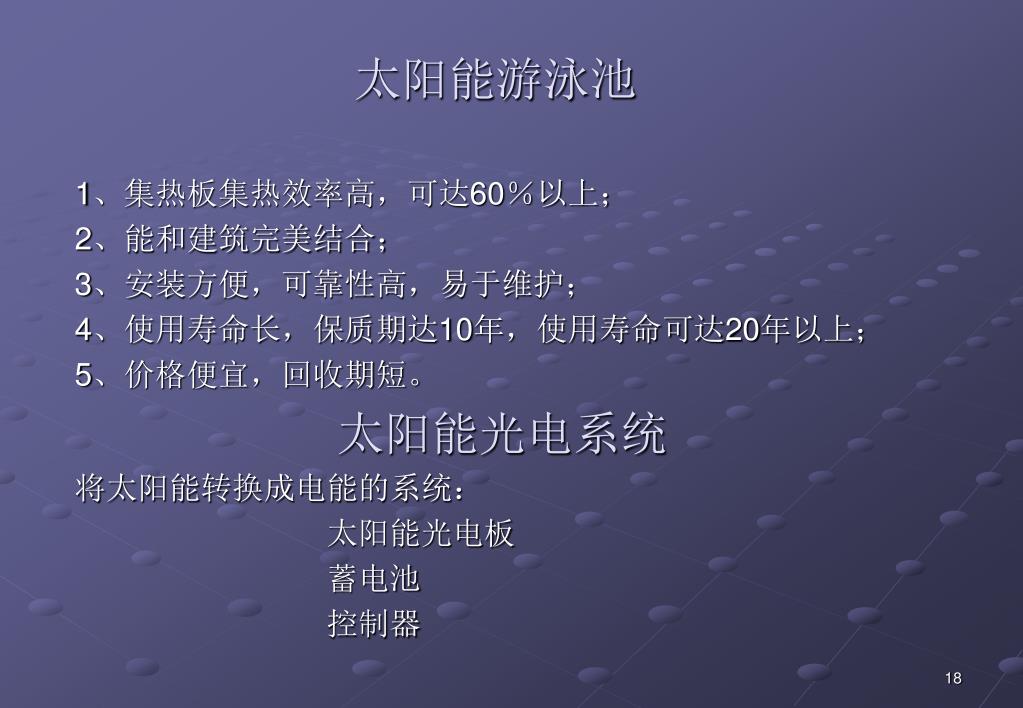

18. 太阳能游泳池 1、集热板集热效率高，可达60％以上； 2、能和建筑完美结合； 3、安装方便，可靠性高，易于维护； 4、使用寿命长，保质期达10年，使用寿命可达20年以上； 5、价格便宜，回收期短。 太阳能光电系统 将太阳能转换成电能的系统： 太阳能光电板 蓄电池 控制器

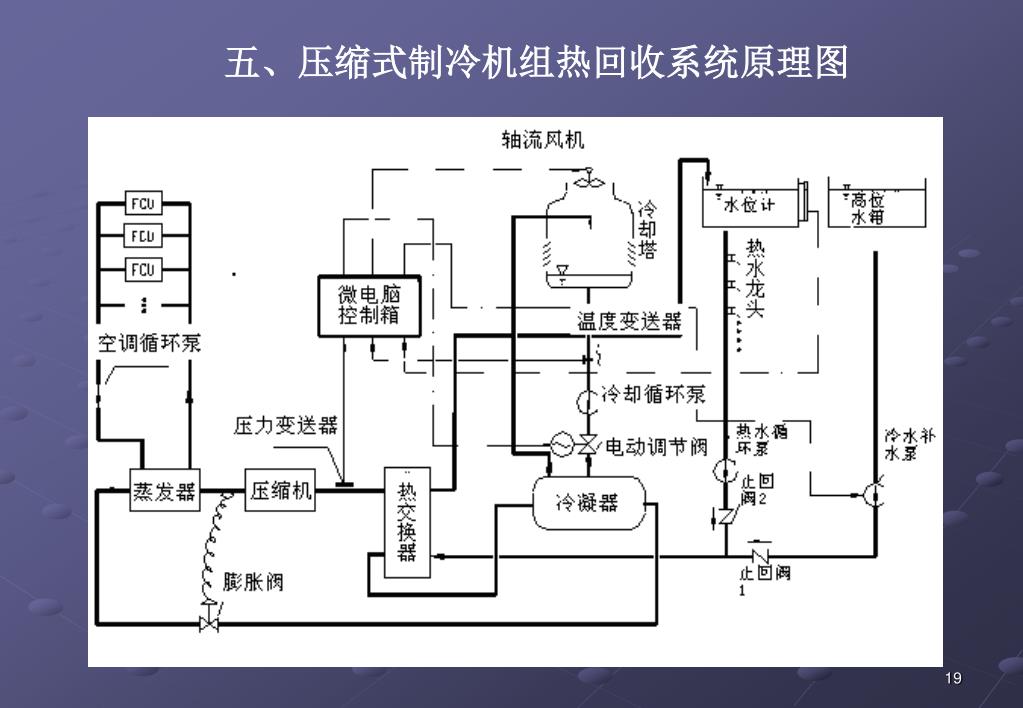

19. 五、压缩式制冷机组热回收系统原理图

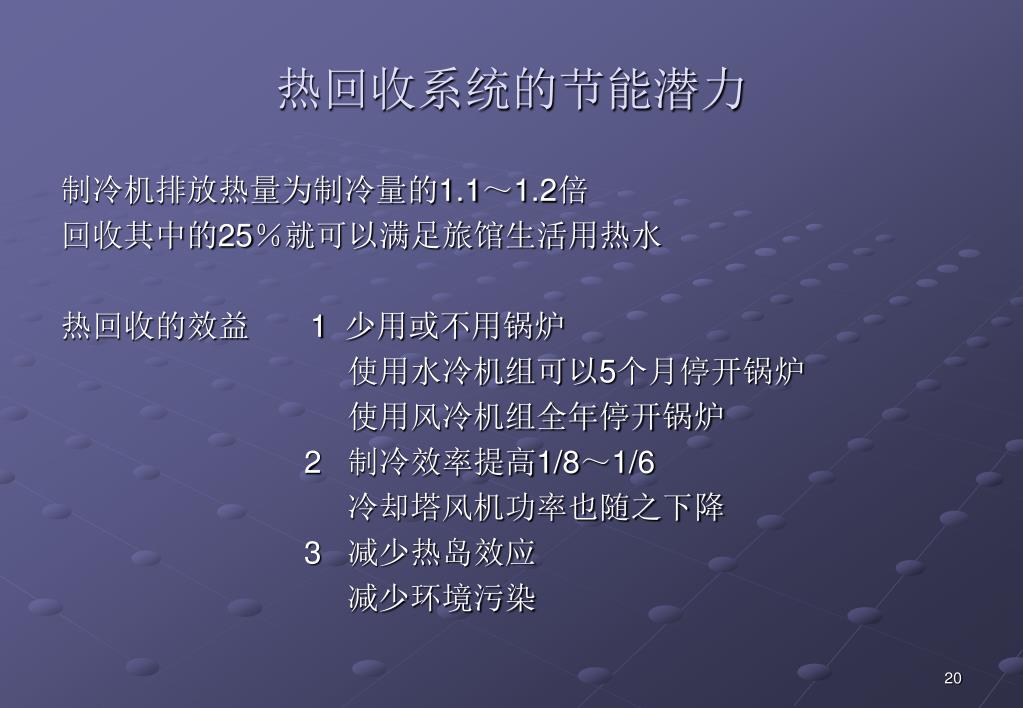

20. 热回收系统的节能潜力 制冷机排放热量为制冷量的1.1～1.2倍 回收其中的25％就可以满足旅馆生活用热水 热回收的效益 1 少用或不用锅炉 使用水冷机组可以5个月停开锅炉 使用风冷机组全年停开锅炉 2 制冷效率提高1/8～1/6 冷却塔风机功率也随之下降 3 减少热岛效应 减少环境污染

21. 谢 谢 大 家！ 徐吉浣 同济大学热能工程系 上海太平洋能源中心 TEL/FAX:55964033
