อบรมการใช้เครื่องมือ งานคุณภาพไฟฟ้า

1. ยินดีต้อนรับสู่ อบรมการใช้เครื่องมือ งานคุณภาพไฟฟ้า www.themegallery.com

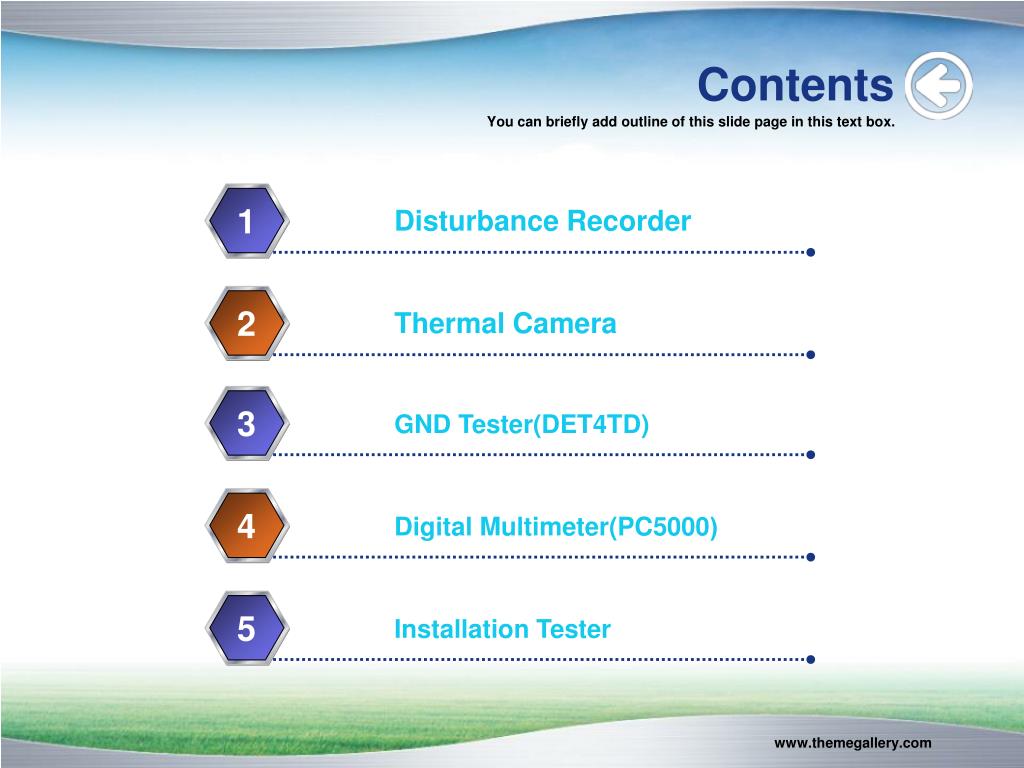

2. 1 Disturbance Recorder 2 Thermal Camera 3 5 GND Tester(DET4TD) Installation Tester 4 Digital Multimeter(PC5000) Contents You can briefly add outline of this slide page in this text box. www.themegallery.com

3. Dranetz BMI (PX5, PV440) PX5 PV440 www.themegallery.com

4. Common Features • Display • ¼ VGA Color Touch-Screen Display • Use finger, stylus, etc. • Specification • 8 Channels • 4 Differential Voltage, AC/DC • 4 Current, AC/DC • 256 Samples Per Cycle • Harmonics to the 63rd • Low/Med Freq Transients • High Frequency Transients (PX5 Only) www.themegallery.com

5. Common Features Communication • RS232 – Fiber Optic adapter • USB – Fiber Optic adapter • LAN – Fiber Optic adapter PQ & power measurement standards • IEEE 1159 • IEC 61000-4-30 Class A Memory card • CF 256 MB www.themegallery.com

6. การดูข้อมูลตรวจวัดด้วยโปรแกรม PQ VIEW www.themegallery.com

7. แปลง Format Date ของ window ให้เป็นแบบ English www.themegallery.com

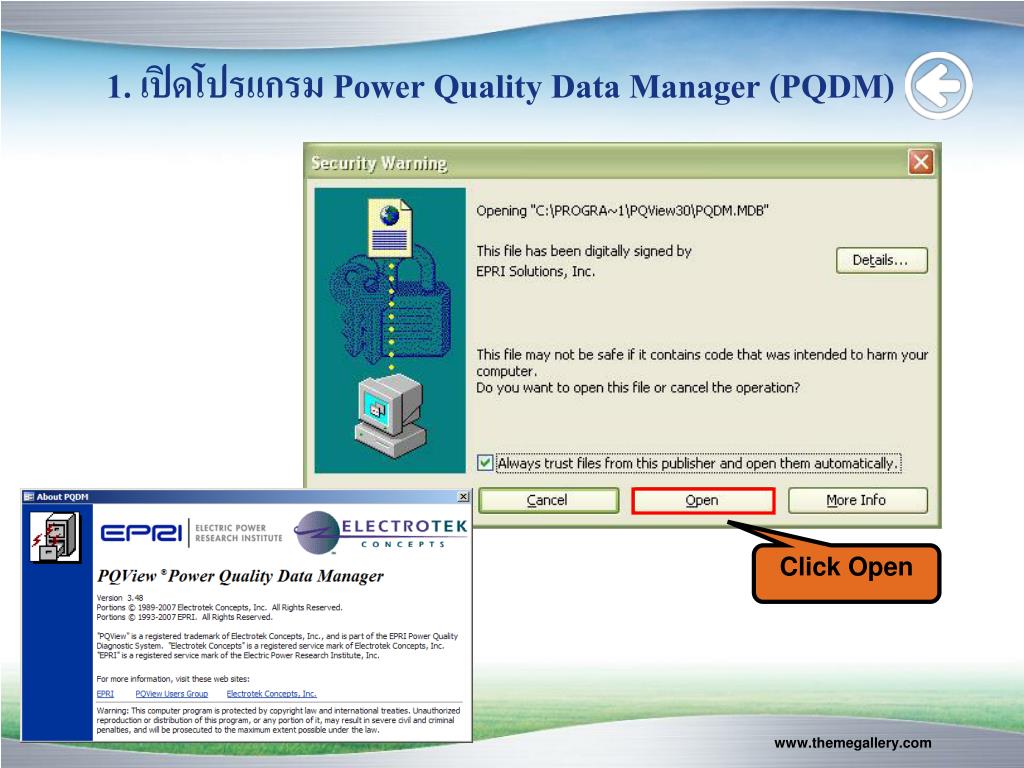

8. 1. เปิดโปรแกรม Power Quality Data Manager (PQDM) Click Open www.themegallery.com

9. Dialog Status แสดงผลการเชื่อมต่อฐานข้อมูล แสดงว่ายังไม่มีการเชื่อมต่อกับฐานข้อมูล Power Quality www.themegallery.com

10. 2. สร้างฐานข้อมูลเปล่า เลือก “FileNew Power Quality Database” www.themegallery.com

11. ยินยอมเลือกใช้ฐานข้อมูล Version 3.46.0 Click OK www.themegallery.com

12. 3. ตั้งชื่อฐานข้อมูล www.themegallery.com

13. Dialog Status แสดงสถานะว่าเชื่อมต่อกับฐานข้อมูล www.themegallery.com

14. 4. จัดเก็บข้อมูลที่ทำการตรวจวัดจาก Dranetz BMI เลือก “FileData Sources” www.themegallery.com

15. 5.สร้าง Data Sourceจากข้อมูลที่ตรวจวัด Click New กดปุ่ม “New” เพื่อสร้าง Data Source www.themegallery.com

16. เลือกแบบ “Dranetz-BMI DDB File” 1.Click Ok 2. เลือก file .ddb www.themegallery.com

17. 6.ตั้งชื่อที่ “Name” และfile ที่ต้องการแปลงข้อมูลที่ “Sites” Click Ok www.themegallery.com

18. ป้อนค่า Nominal Voltage และ Frequency Click Ok เลือก Tab “Defaults” www.themegallery.com

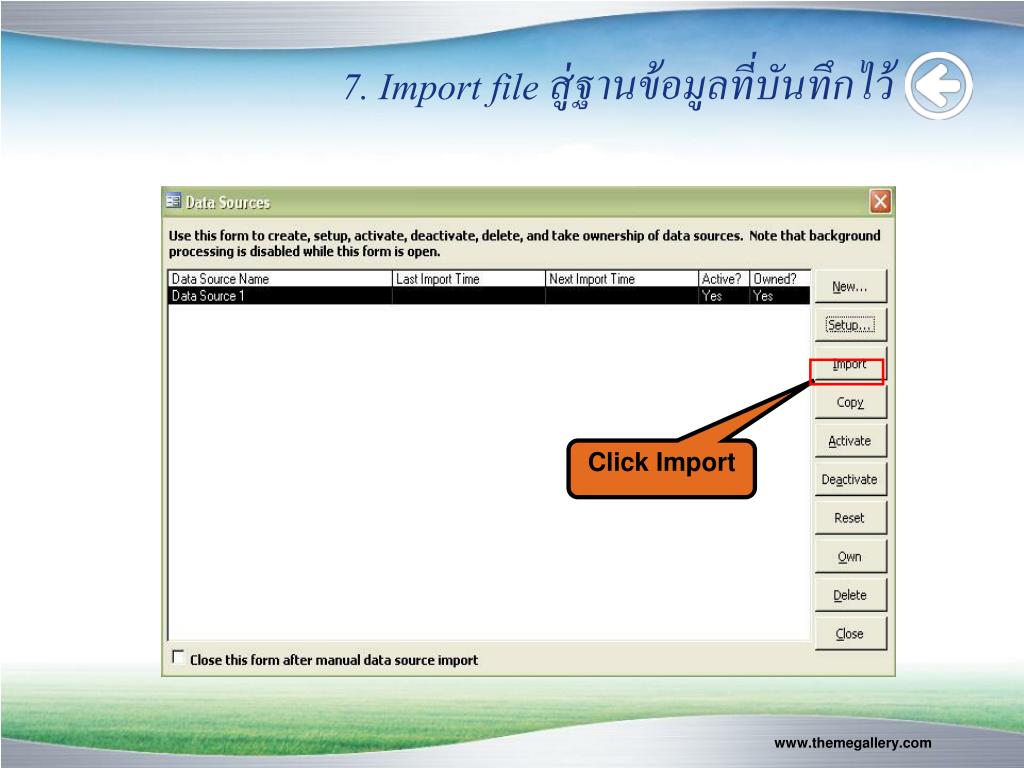

19. 7. Import file สู่ฐานข้อมูลที่บันทึกไว้ Click Import www.themegallery.com

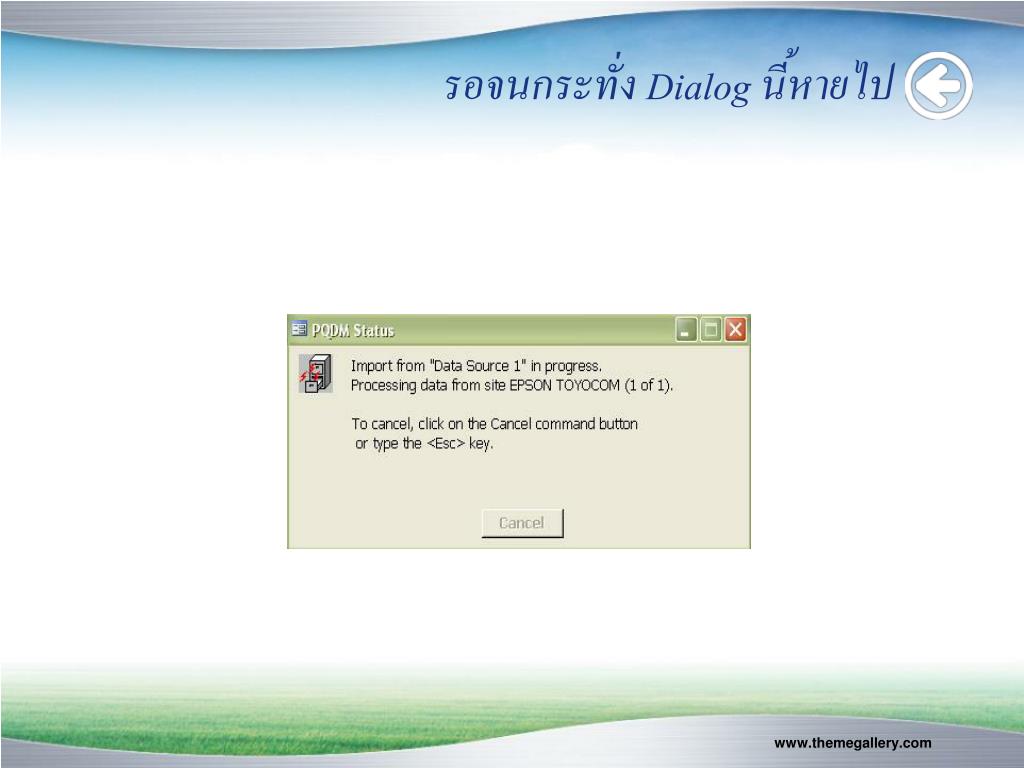

20. รอจนกระทั่ง Dialog นี้หายไป www.themegallery.com

21. แสดงสถานะของข้อมูลที่มีทั้งหมดแสดงสถานะของข้อมูลที่มีทั้งหมด www.themegallery.com

22. Power Quality Data Analyzer (PQDA) www.themegallery.com

23. การเรียกดูข้อมูลที่ต้องการจากฐานข้อมูลการเรียกดูข้อมูลที่ต้องการจากฐานข้อมูล เลือก “FileOpen Database” www.themegallery.com

24. เลือกฐานข้อมูลที่ต้องการเลือกฐานข้อมูลที่ต้องการ www.themegallery.com

25. เลือก “ViewDate & Time Selection” เพื่อกำหนดช่วงเวลา www.themegallery.com

26. เลือกดูวันแบบประเภทต่างๆเลือกดูวันแบบประเภทต่างๆ www.themegallery.com

27. การเรียกดูเหตุการณ์ที่เครื่องตรวจวัดได้การเรียกดูเหตุการณ์ที่เครื่องตรวจวัดได้ เลือก “ViewEvents” www.themegallery.com

28. แสดงเหตุการณ์ Events แบบ Text Table Build event list www.themegallery.com

29. เลือกเหตุการณ์ที่ต้องการดูเลือกเหตุการณ์ที่ต้องการดู View mark event in roll www.themegallery.com

30. แสดงเหตุการณ์เป็นแบบรูปคลื่น กราฟแท่ง และเวคเตอร์ www.themegallery.com

31. เลือก “ViewRMS Variations” เพื่อดูเหตุการณ์เชิงสถิติ www.themegallery.com

32. Dialog แสดงประเภทของข้อมูล www.themegallery.com

33. ตัวอย่างข้อมูลแบบ Sag Density และ Cumulative frequency www.themegallery.com

34. ตัวอย่างข้อมูลแบบ 3D Sag Density www.themegallery.com

35. ตัวอย่างข้อมูลแบบ Contour Density www.themegallery.com

36. ตัวอย่างข้อมูลแบบ CBEMA Curve www.themegallery.com

37. ตัวอย่างข้อมูลแบบ ITIC Curve www.themegallery.com

38. ตัวอย่างข้อมูลแบบ Text Table www.themegallery.com

39. เลือก “ViewTrends” เพื่อดูผลแบบต่อเนื่อง www.themegallery.com

40. เลือกประเภทของข้อมูลที่ต้องการแสดงผลเลือกประเภทของข้อมูลที่ต้องการแสดงผล www.themegallery.com

41. เลือก “ViewReport Writer” เพื่อออกรายงาน www.themegallery.com

42. สร้าง Configuration ประเภทของรายงาน www.themegallery.com

43. หัวข้อเรื่อง อบรมการใช้งาน Thermal Camera ผลิตภัณฑ์ยี่ห้อ CACTRONICรุ่น IR916 วิทยากรผู้บรรยาย นายบรรต เลิศธำรงศักดิ์ www.themegallery.com

44. IR916 Infrared Camera www.themegallery.com

45. IR916 Structur Instruction External Status Display Main CD Manual focus Power ON/OFF Key Panel Laser Trigger Battery www.themegallery.com

46. Power ON/OFF Cancle C Up + Freeze/Live S Right R Enter Left L Down - IR916 Operation Instruction Auto A www.themegallery.com

47. CM ViewReport Software www.themegallery.com

48. หัวข้อเรื่อง อบรมการใช้งาน Installation Testers ผลิตภัณฑ์ยี่ห้อ MEGGERรุ่น CM500 วิทยากรผู้บรรยาย นายบรรต เลิศธำรงศักดิ์ บริษัท เอฟเวอร์เทค จำกัดEVERTECH CO.,LTD. www.themegallery.com

49. หัวข้อในการอบรม • Features, Controls and Connections • Initial Setup • General Description 4. Operation Backlight Auto shut-off 5. Checking Earth Potential 6. Voltage and Frequency Measurement Polarity Indication Determining Phase Sequence 7. Continuity Testing and Low Resistance measurement Test Lead Resistance Nulling Low Resistance Continuity measurement www.themegallery.com

50. Continuity Bleeper 13 • Low input resistance voltmeter • 5Ω Threshold • 8.Insulation Testing and High Resistance measurement • Loop Impedance Measurement • Bonded Metalwork Testing • Prospective Short Circuit Current (PSCC) • PFC measurement accuracy • Earth Loop Resistance measurement at 15 mA • 9. RCD Testing • No Trip Tests • Trip Tests • Auto Sequence RCD Test • 10. Earth Resistance Measurement • 11. Earth Electrode Resistance Measurement • 12. Condition and Warning Indication • Test Results, Storage, Deletion and Retrieval • Serial Cable Connections www.themegallery.com
