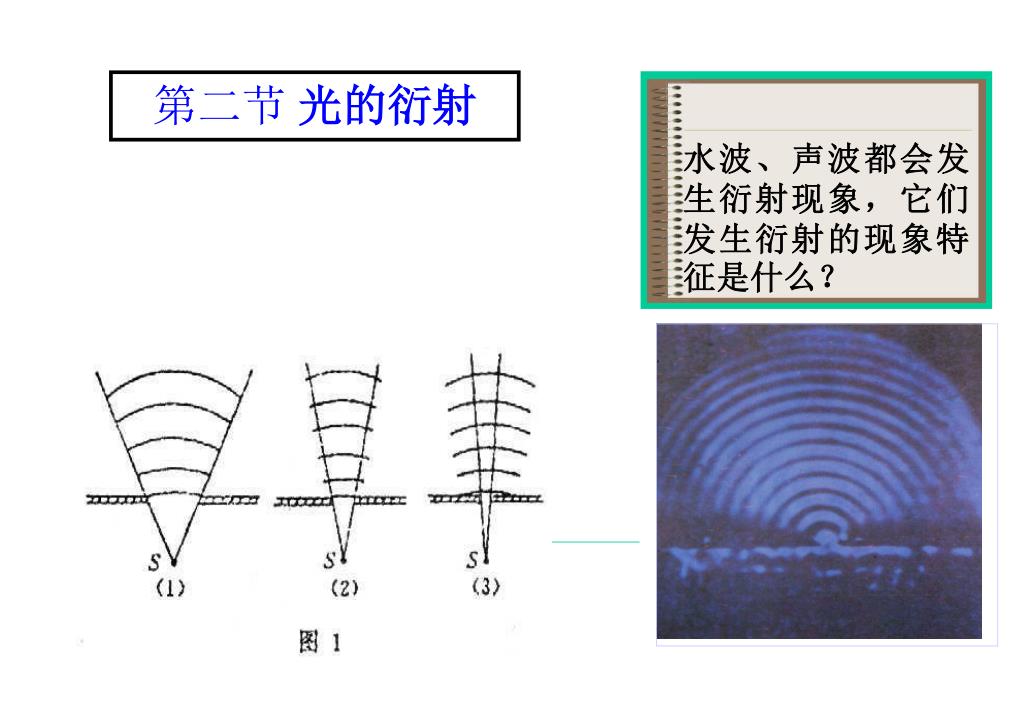

第二节光的衍射 水波、声波都会发生衍射现象，它们发生衍射的现象特征是什么？

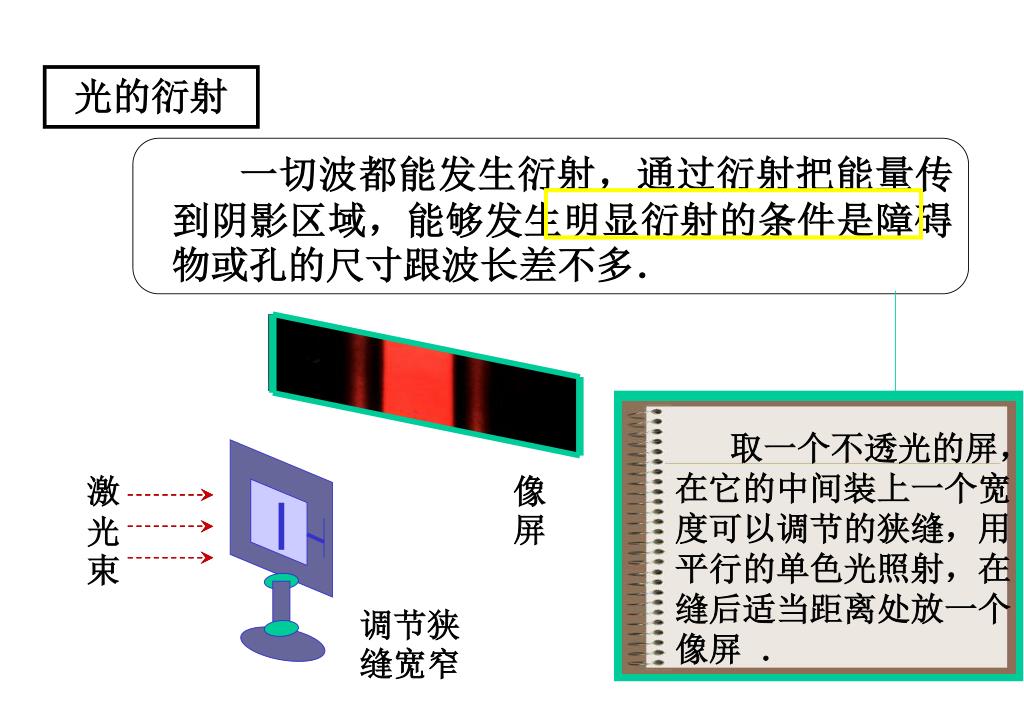

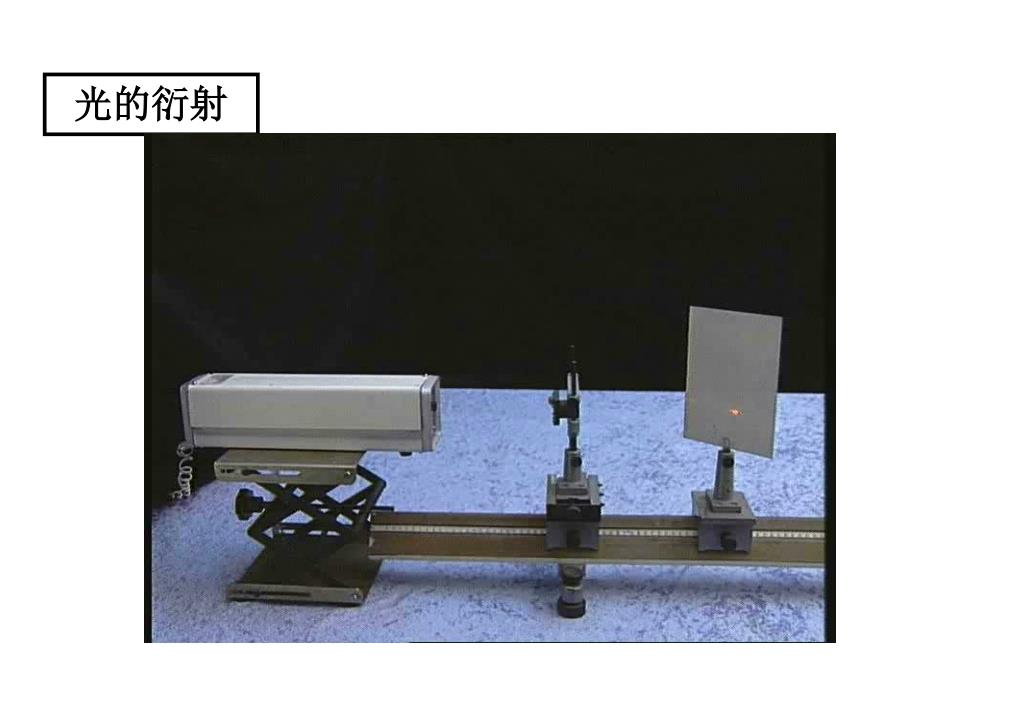

光的衍射 一切波都能发生衍射，通过衍射把能量传到阴影区域，能够发生明显衍射的条件是障碍物或孔的尺寸跟波长差不多．取一个不透光的屏，在它的中间装上一个宽度可以调节的狭缝，用平行的单色光照射，在缝后适当距离处放一个像屏．激光束像屏调节狭缝宽窄

光的衍射

一、光的衍射 1、光的衍射：光离开直线路径绕过障碍物阴影里去的现象叫做光的衍射现象。 2、明显衍射的条件障碍物或狭缝的尺寸比波长小或者跟波长相差不多 3、物理意义：光的衍射现象证明光是一种波

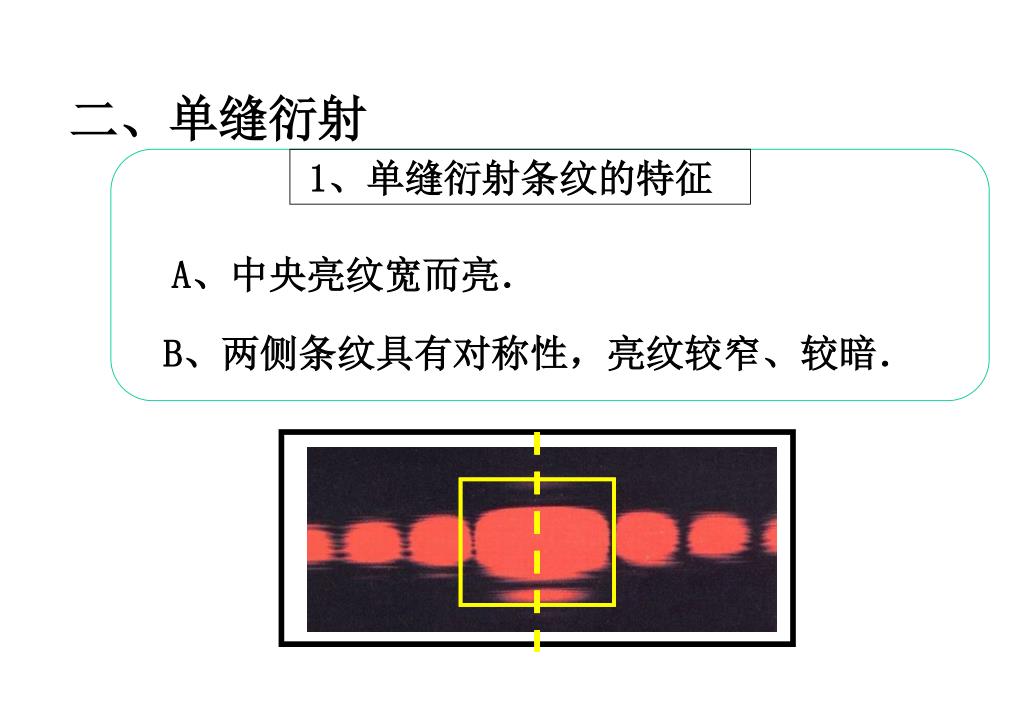

二、单缝衍射 1、单缝衍射条纹的特征 A、中央亮纹宽而亮． B、两侧条纹具有对称性，亮纹较窄、较暗．

不同缝宽的单缝衍射 不同色光的单缝衍射观察下列衍射图样，分析衍射规律：

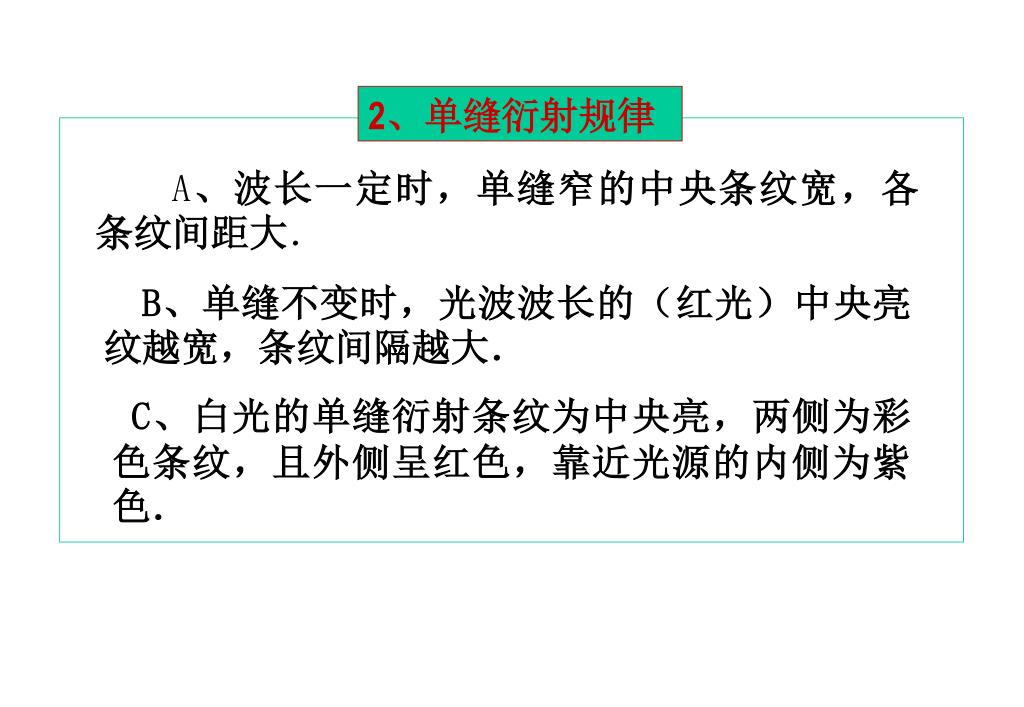

2、单缝衍射规律 A、波长一定时，单缝窄的中央条纹宽，各条纹间距大． B、单缝不变时，光波波长的（红光）中央亮纹越宽，条纹间隔越大． C、白光的单缝衍射条纹为中央亮，两侧为彩色条纹，且外侧呈红色，靠近光源的内侧为紫色．

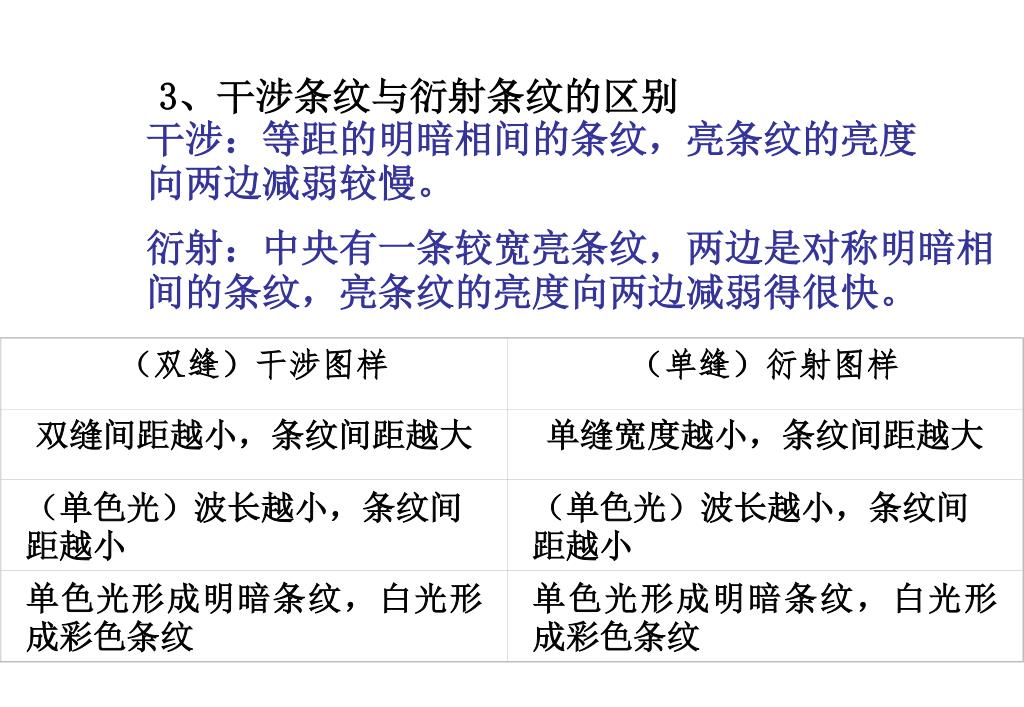

（双缝）干涉图样 （单缝）衍射图样双缝间距越小，条纹间距越大单缝宽度越小，条纹间距越大（单色光）波长越小，条纹间距越小（单色光）波长越小，条纹间距越小单色光形成明暗条纹，白光形成彩色条纹单色光形成明暗条纹，白光形成彩色条纹 3、干涉条纹与衍射条纹的区别干涉：等距的明暗相间的条纹，亮条纹的亮度向两边减弱较慢。衍射：中央有一条较宽亮条纹，两边是对称明暗相间的条纹，亮条纹的亮度向两边减弱得很快。

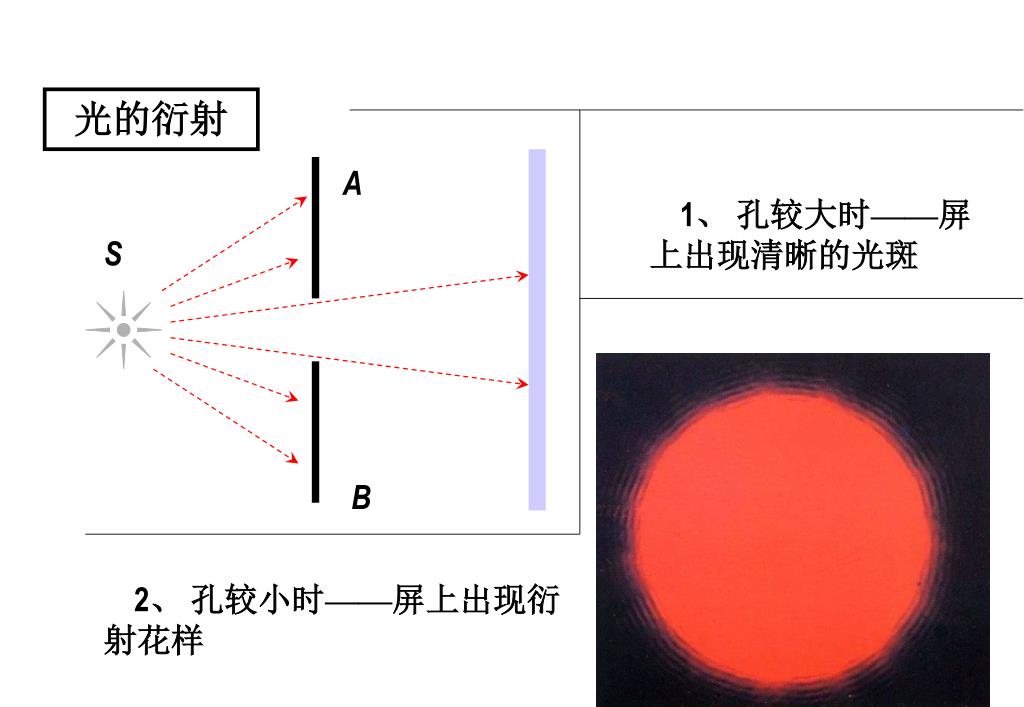

光的衍射 A 1、孔较大时——屏上出现清晰的光斑 S B 2、孔较小时——屏上出现衍射花样

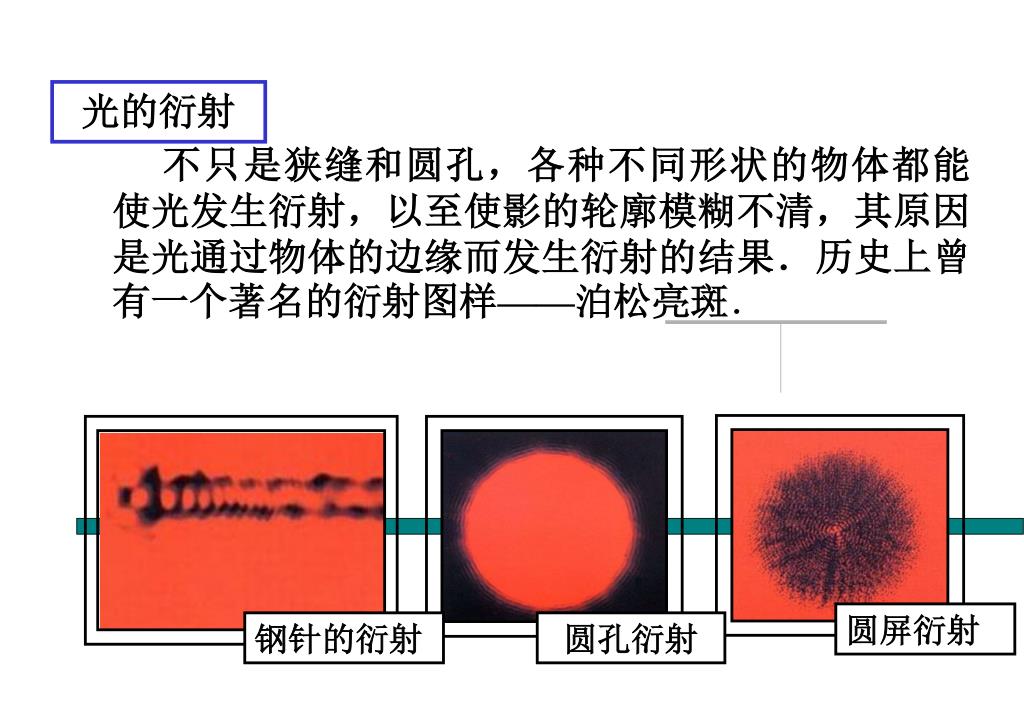

圆屏衍射 钢针的衍射圆孔衍射光的衍射不只是狭缝和圆孔，各种不同形状的物体都能使光发生衍射，以至使影的轮廓模糊不清，其原因是光通过物体的边缘而发生衍射的结果．历史上曾有一个著名的衍射图样——泊松亮斑．

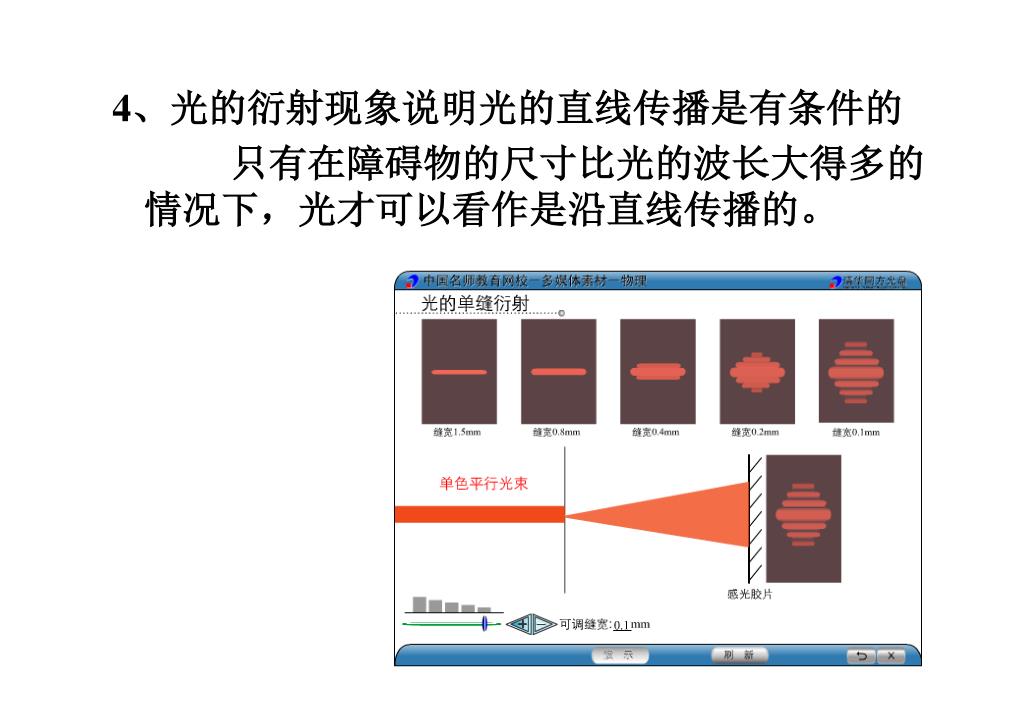

4、光的衍射现象说明光的直线传播是有条件的 只有在障碍物的尺寸比光的波长大得多的情况下，光才可以看作是沿直线传播的。

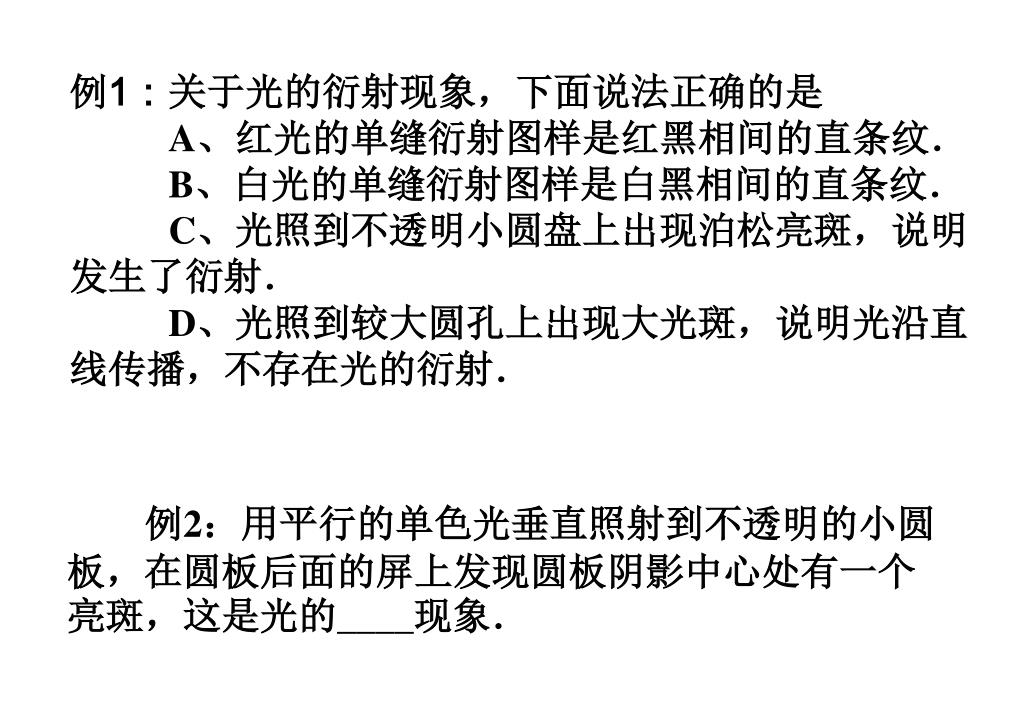

例1：关于光的衍射现象，下面说法正确的是 A、红光的单缝衍射图样是红黑相间的直条纹． B、白光的单缝衍射图样是白黑相间的直条纹． C、光照到不透明小圆盘上出现泊松亮斑，说明发生了衍射． D、光照到较大圆孔上出现大光斑，说明光沿直线传播，不存在光的衍射．例2：用平行的单色光垂直照射到不透明的小圆板，在圆板后面的屏上发现圆板阴影中心处有一个亮斑，这是光的____现象．

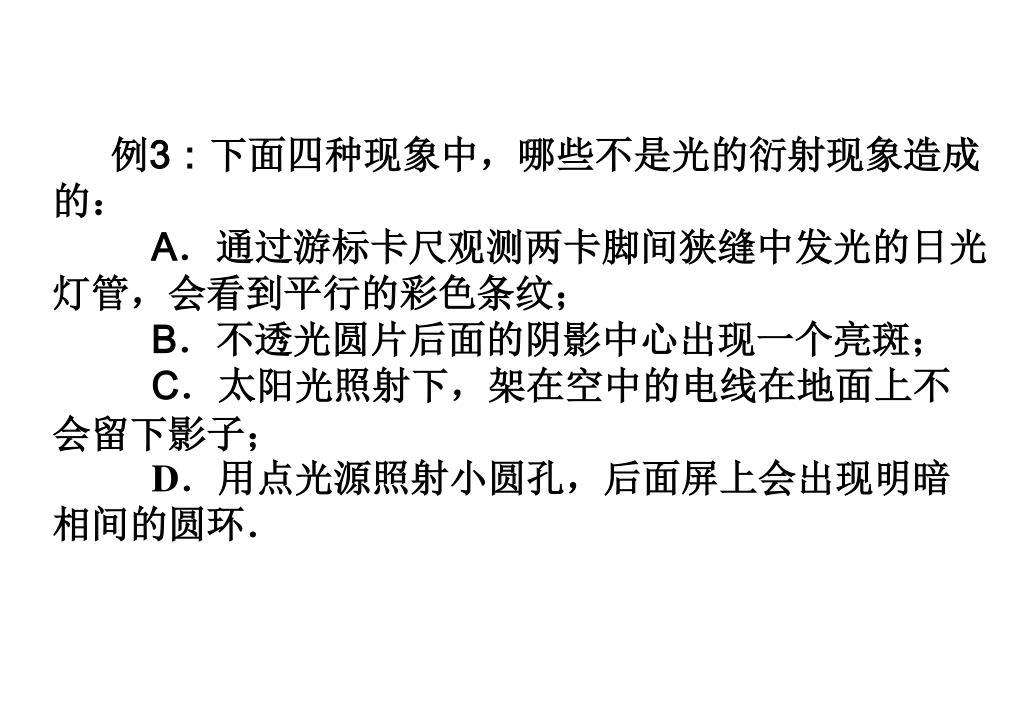

例3：下面四种现象中，哪些不是光的衍射现象造成的：例3：下面四种现象中，哪些不是光的衍射现象造成的： A．通过游标卡尺观测两卡脚间狭缝中发光的日光灯管，会看到平行的彩色条纹； B．不透光圆片后面的阴影中心出现一个亮斑； C．太阳光照射下，架在空中的电线在地面上不会留下影子； D．用点光源照射小圆孔，后面屏上会出现明暗相间的圆环．
