  1. 環境都市計画７ 交通計画手法 北村眞一

  2. もくじ １．交通とは ２．交通管理政策 ３．交通モデル ４．甲府都市圏の交通管理

  3. １．交通とは ・「交通」とは 　人の往復，貨物の輸送の総称 　交通空間：不特定多数の共用する空間 　人間の意志：目的のある人やモノの移動 ・移動量：交通主体の移動の集合

  4. 交通略史（世界） 1785　ワット：蒸気機関の発明（右１） 1814　スティーブンソン：蒸気機関車 1859　ルノアール：内燃機関（右２） 1863　ロンドンに地下鉄（右３） 1872　新橋・横浜間に鉄道（日本） 1897　ディーゼルエンジン 1903　ライト兄弟：飛行機（右４） 1908　ヘンリーフォード：自動車量産

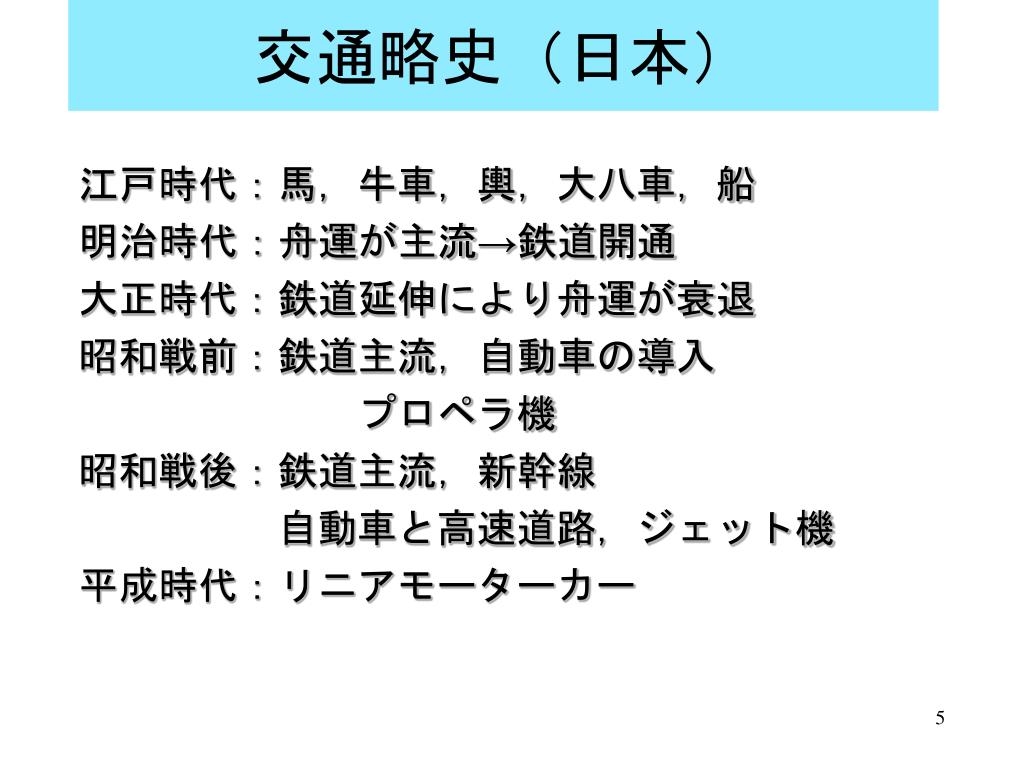

  5. 交通略史（日本） 江戸時代：馬，牛車，輿，大八車，船 明治時代：舟運が主流→鉄道開通 大正時代：鉄道延伸により舟運が衰退 昭和戦前：鉄道主流，自動車の導入 　　　　　　　プロペラ機 昭和戦後：鉄道主流，新幹線 　　　　　自動車と高速道路，ジェット機 平成時代：リニアモーターカー

  6. ２．交通計画手法 目的と目標 交通調査 パーソントリップ 人口統計 土地利用 現況分析 モデル化と需要予測 需要対応型 需要管理型 計画案と評価 実施

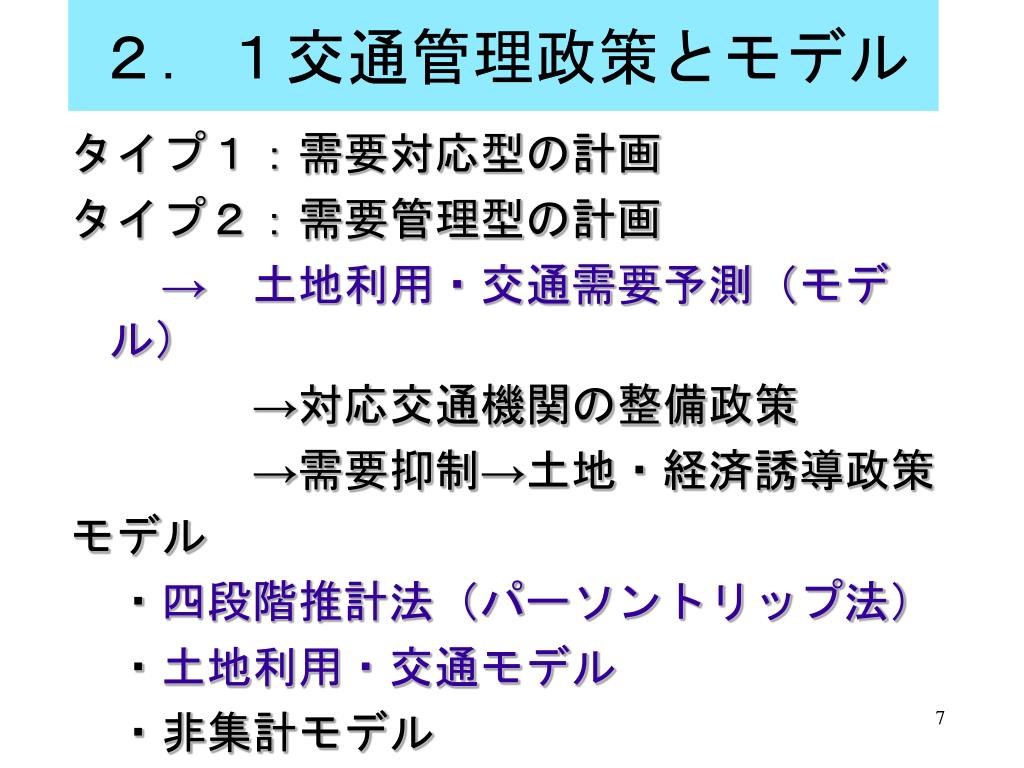

  7. ２．１交通管理政策とモデル タイプ１：需要対応型の計画 タイプ２：需要管理型の計画 →土地利用・交通需要予測（モデル） →対応交通機関の整備政策 →需要抑制→土地・経済誘導政策 モデル 　・四段階推計法（パーソントリップ法） 　・土地利用・交通モデル 　・非集計モデル

  8. ２．２交通流動統計 １）パーソントリップ調査：10年おき 　　地方中核都市，訪問，自動車，宿泊 ２）大都市交通センサス：5年おき＊ 　　３大都市圏，公共交通機関対象 ３）貨物・旅客地域流動調査： 毎年＊ 　　貨物種類別・モード別 ４）全国貨物純流動調査：５年おき＊ 　　年間入出荷実態，３日間流動　 ・結果の公表：運輸政策研究機構＊

  9. ２．３交通需要予測 数学モデルのタイプ 　・集計モデル （ゾーン間の集団の行動の予測）　　 　・非集計モデル（省略） 　　（個人単位の行動の予測）

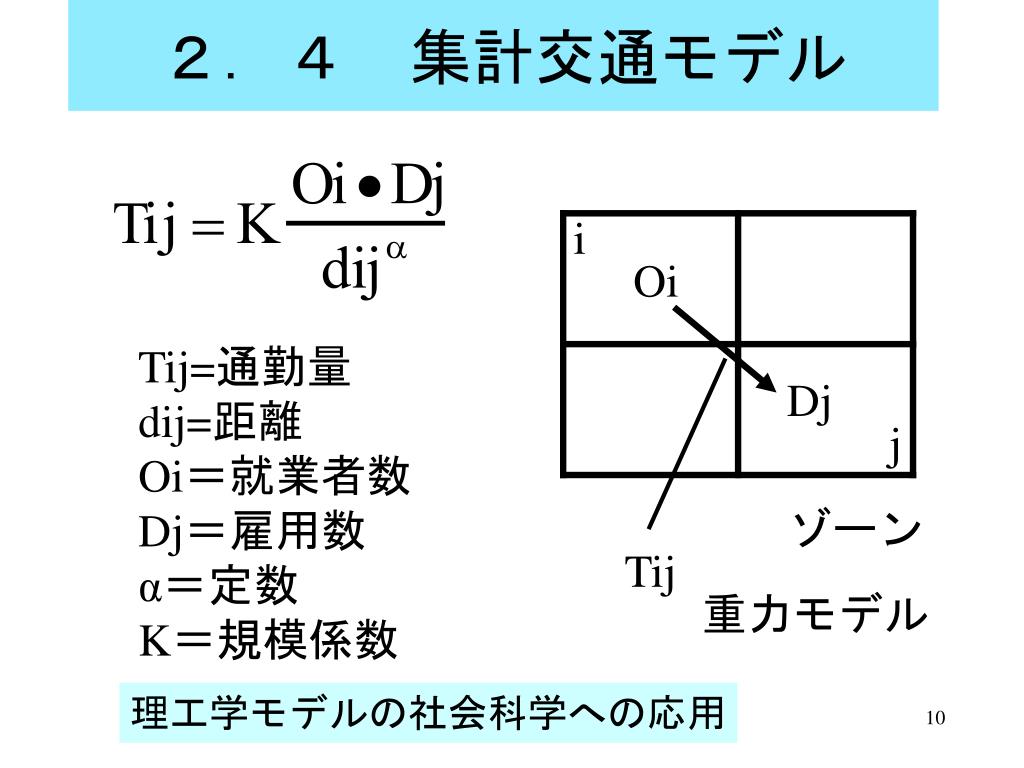

  10. ２．４　集計交通モデル i Oi Tij=通勤量 dij=距離 Oi＝就業者数 Dj＝雇用数 α＝定数 K＝規模係数 Dj j ゾーン Tij 重力モデル 理工学モデルの社会科学への応用

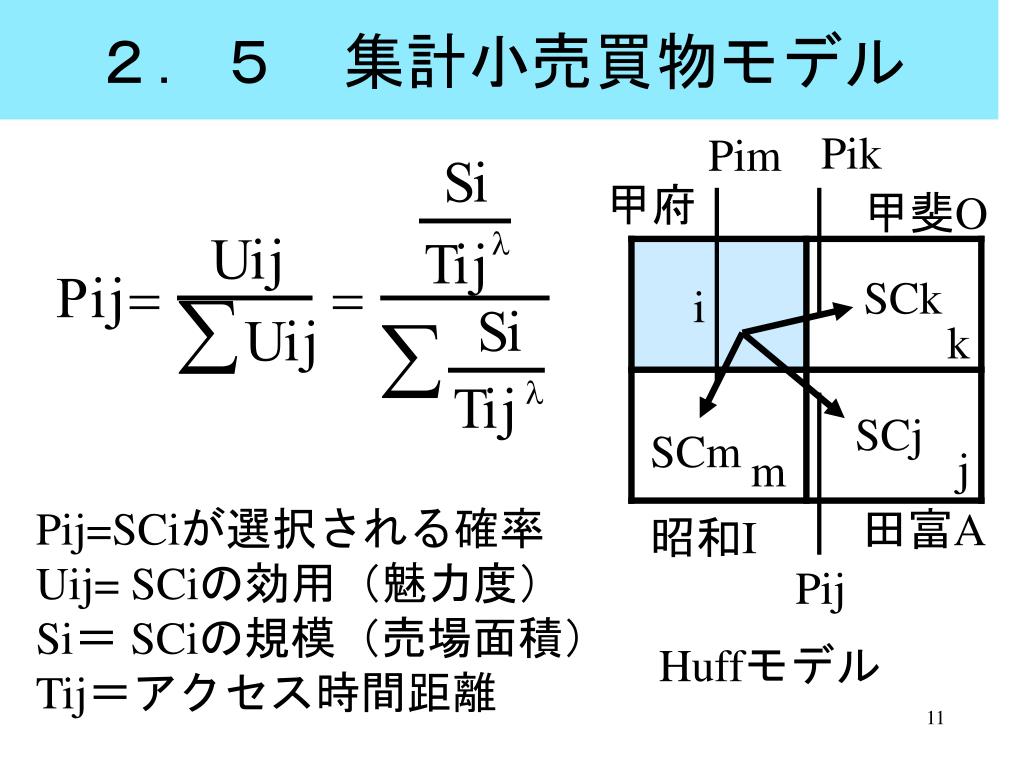

  11. ２．５　集計小売買物モデル Pik Pim 甲府 甲斐O SCk i k SCj SCm j m Pij=SCiが選択される確率 Uij= SCiの効用（魅力度） Si＝ SCiの規模（売場面積） Tij＝アクセス時間距離 田富A 昭和I Pij Huffモデル

  12. ２．６交通四段階推定法 １．発生・集中交通量 　（住民量と職場量） ２．分布交通量（どの量？） ３．交通機関分担（鉄道？） ４．配分交通量（どの道？） 　この４段階で推計する 都市ゾーン i j 機関分担 発生量 集中量

  13. トリップの概念 トリップ・チェイン トリップの定義：モード分解も必要

  14. パーソントリップ調査票

  15. 2.6.1発生・集中・分布交通量 OD表(origin,destination) D 計 目的 j O i j 出 発 都市のゾーン 発生量 i Tij Gi Aj 計 i→jの交通量 分布交通 集中量

  16. 2.6.2将来発生・集中量を求める OD表(origin,destination) D 計 目的 j O 出 発 i Tij Gi Aj 計 重回帰モデル 人口経済指標 発生量 集中量

  17. 2.6.3分布交通量を求める ＰＴ調査から現状 OD表(origin,destination) D 計 目的 j O 出 発 Fratar法 現在のtijを 将来へ収束 させる i Tij Gi Aj 計 他に重力モデル エントロピーモデル等 将来分布交通量

  18. OD図（希望路線図）

  19. 2.6.4交通機関分担率を求める i j P1 総量 徒歩・二輪 Tij P1 自動車 Tij 他 P1 P2 大量輸送機関 バス P2 鉄道 P2 ロジット モデル Pi：分担率　G(x)：効用差

  20. 2.6.5配分交通を求める i iからkへ 環状道路経由 中心部経由 k 最短経路の選択の計算 →地点間の交通量の総計を推計 →街路ネットワークと車線数を決める CATS，Wayne， BPRなど諸法ある

  21. ２．７交通施設政策 ・需要に応じて，あるいは需要管理のために交通施設を計画する． 鉄道 道路 計画道路 計画駅

  22. ３．土地利用交通モデル 基幹産業を外生的に与え， 地区面積余条件を与える （ローリーモデル） １地区：製鋼所500人5ha,3次2ha住宅3ha １ 4km ３ ３地区:3次3ha 　　住宅7ha 3km 5km ２ ２地区:3次5ha住5ha ２つの重力モデル

  23. 3.1ローリーモデル1 通勤量 Tij= Dj Bj Wi dij-α 3.2 通勤量=雇用量Djｘ居住地魅力率Bj Wi dij-α Bj=1/Σi Wi dij-α3.3 Σi Tij =Dj : j地区の雇用量 Wi : I地区の住宅地魅力指標 dij-α：距離抵抗

  24. 3.2ローリーモデル2 ３次産業立地　　Ci =Σj Tij : 就業者数 3.4 Oi = Ci 1/AR : 夜間人口 3.5（1/AR:雇用係数） Tijs = Oi Ai Wjs dij-α 3.6 ３次産業客数＝夜間人口ｘ３次産業魅力率 Ai= 1/ Σj Wjs dij-α 3.7 Σj Tijs =Oi : i地区の夜間人口 Wjs :j地区３次産業用地魅力指標 Sj = Σi Tijs : ３次産業移動客合計　3.8 Dj = Sj (PSR) ：３次産業就業者数 3.9 PSR : ３次産業１人当り就業者比率

  25. 3.3ローリーモデル3 Bj,Ai : 総魅力率算定係数の算定 B1 = 1/3x 1/4+5x1/9+7x1/16 = 0.5737 B2=0.5367, B3=0.4678， A1 =1/2x1/4+5x1/9+3x1/16 = 0.8044 A2=0.6280, A3=0.9302

  26. 3.4ローリーモデル4 【演算過程】 1)　基幹産業就業者の住宅分布予測　3.2 　　集計し　3.4 総夜間人口求める　3.5 　　夜間人口から３次産業移動客求む　3.6 　　集計し　3.8３次産業就業者数求む　3.9 2) ３次産業従業者の住宅分布予測　3.2 　　集計し　3.4 総夜間人口求める　3.5 　　夜間人口から３次産業移動客求む　3.6 　　集計し　3.8３次産業就業者数求む　3.9 3) 上記の繰り返し収束計算

  27. 3.5演算の実際 １地区：製鋼所500人5ha,3次2ha住宅3ha 4km 3km ３地区: 3次3ha住宅7ha 5km ２地区:3次5ha住宅5ha

  28. 3.6夜間人口の収束計算　Oi 工業団地：総人口1000人3次500人就業人口比50%

  29. 3.7三次産業・従業地別就業者数収束計算　Dj 工業団地：総人口1000人3次500人就業人口比50%

  30. 3.8演算の実際：結果 １地区：製鋼所500人・サ107人・夜間人口210人 4km 3km 5km ２地区：サ248人・夜間人口431人 ３地区：サ145人・夜間人口359人

  31. ４．甲府都市圏の交通計画 低密度 低人口 60万人 　↓ 道路交通 または 人口凝集& 大量輸送化

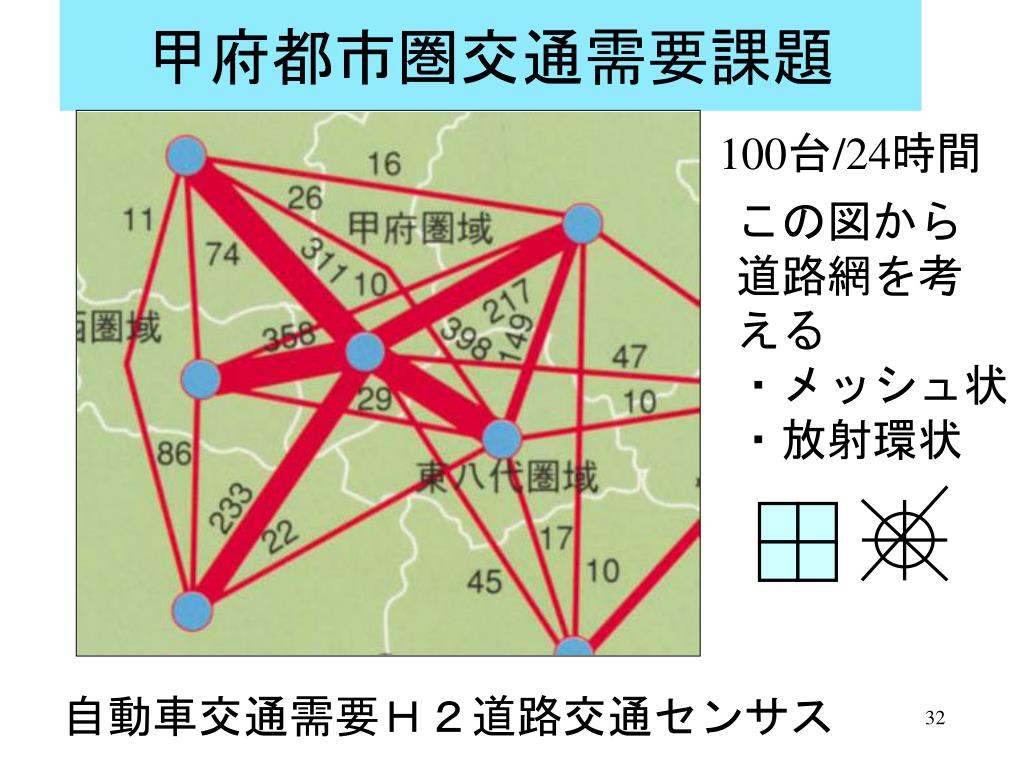

  32. 甲府都市圏交通需要課題 100台/24時間 この図から 道路網を考 える ・メッシュ状 ・放射環状 自動車交通需要Ｈ２道路交通センサス

  33. 甲府都市圏の交通管理：検討課題 郊外凝集化 Ｐ＆Ｒ 高層化 凝集化 中心地域内 ４車線道路のネットワーク 　　　　→基本インフラ化 基本インフラ上に公共施設を

  34. 甲府都市圏の交通管理 構想：山梨県 道路交通を 選択 放射・環状 路線政策
