  1. 國立宜蘭大學電機工程系 國立宜蘭大學 電機工程系 課程7--4位數的N進位自動計數器 彭世興教師 編製

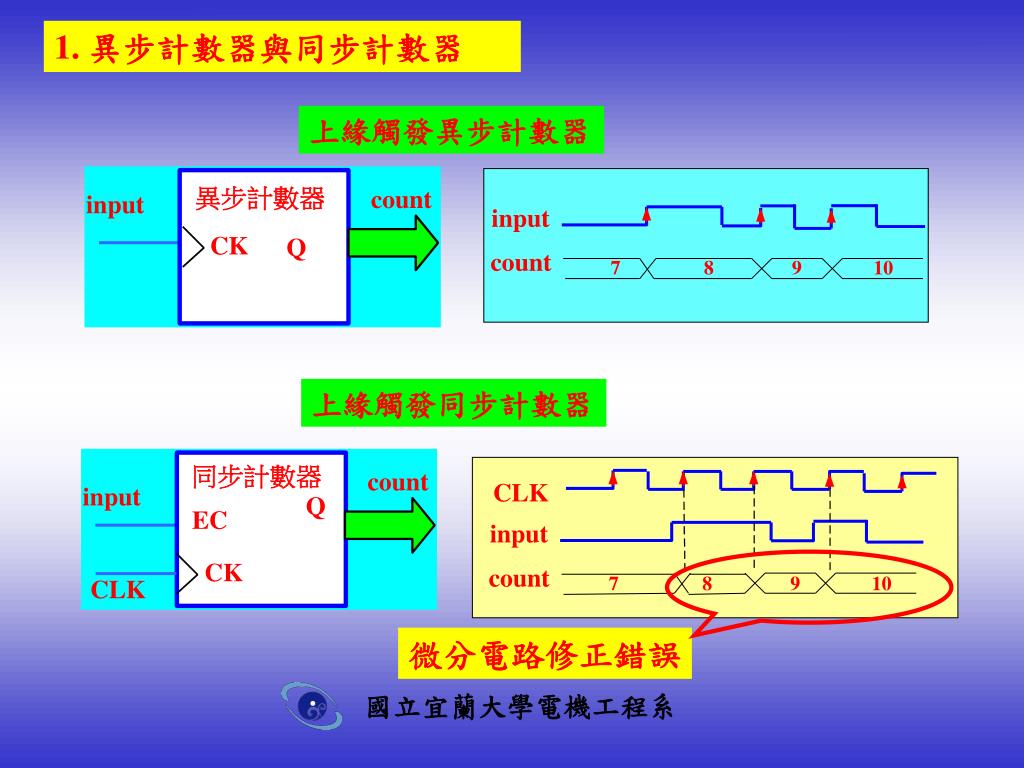

  2. 國立宜蘭大學電機工程系 微分電路修正錯誤 1. 異步計數器與同步計數器 上緣觸發異步計數器 上緣觸發同步計數器

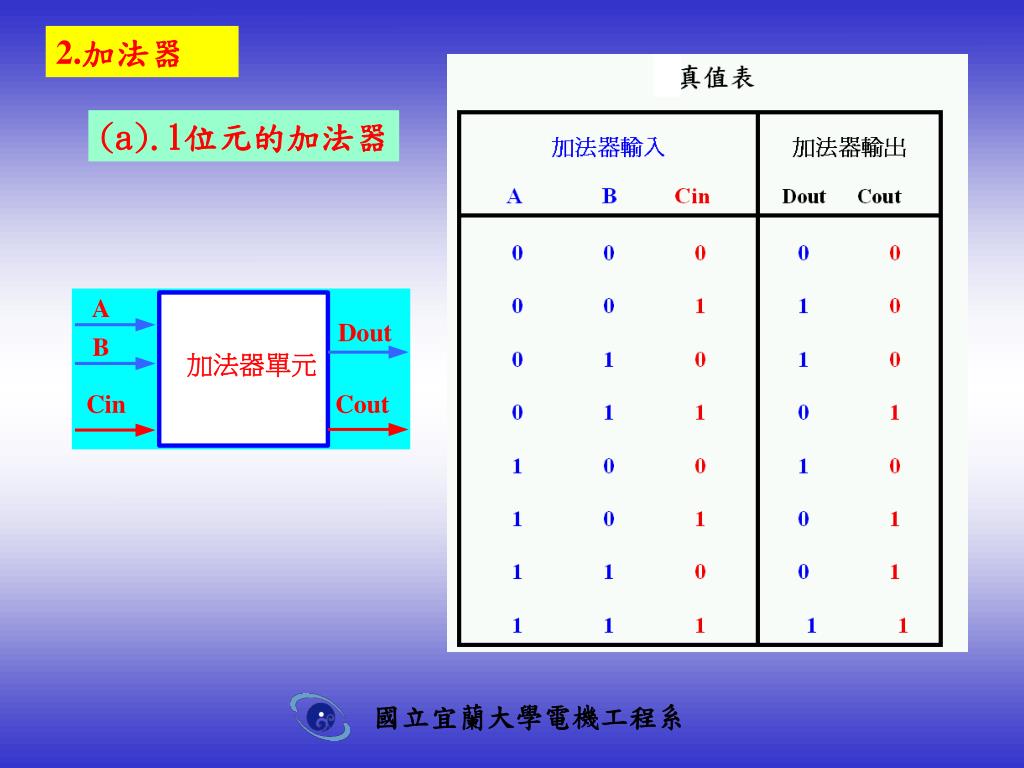

  3. 國立宜蘭大學電機工程系 2.加法器 (a).1位元的加法器

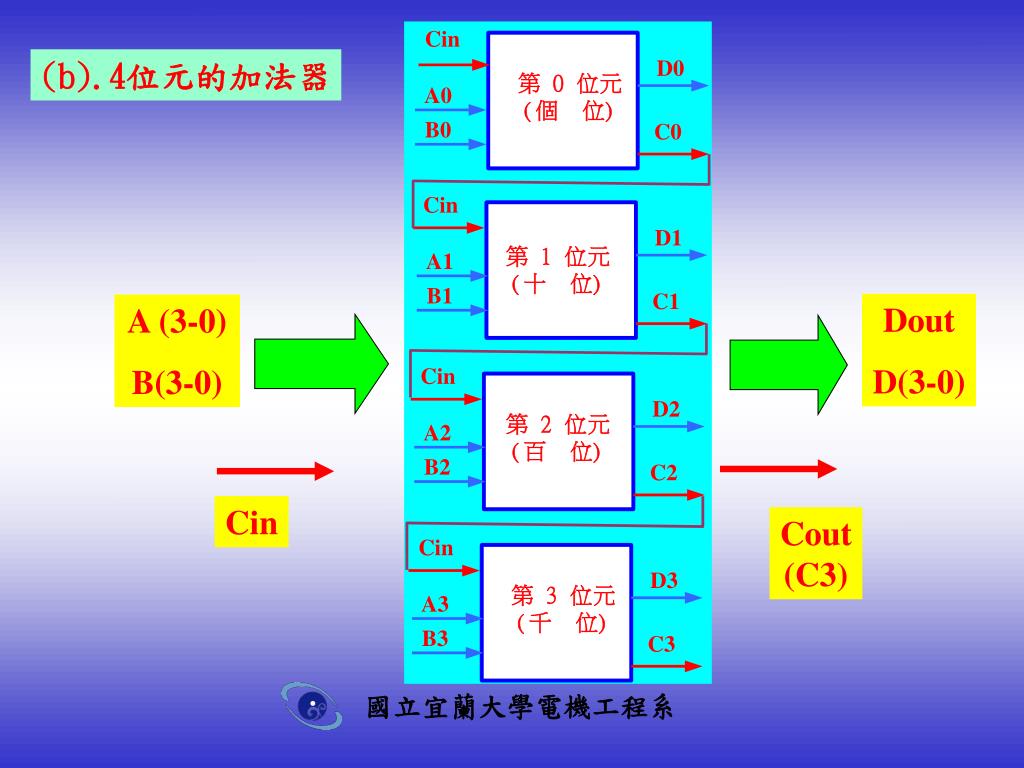

  4. Dout D(3-0) A (3-0) B(3-0) Cin Cout (C3) 國立宜蘭大學電機工程系 (b).4位元的加法器

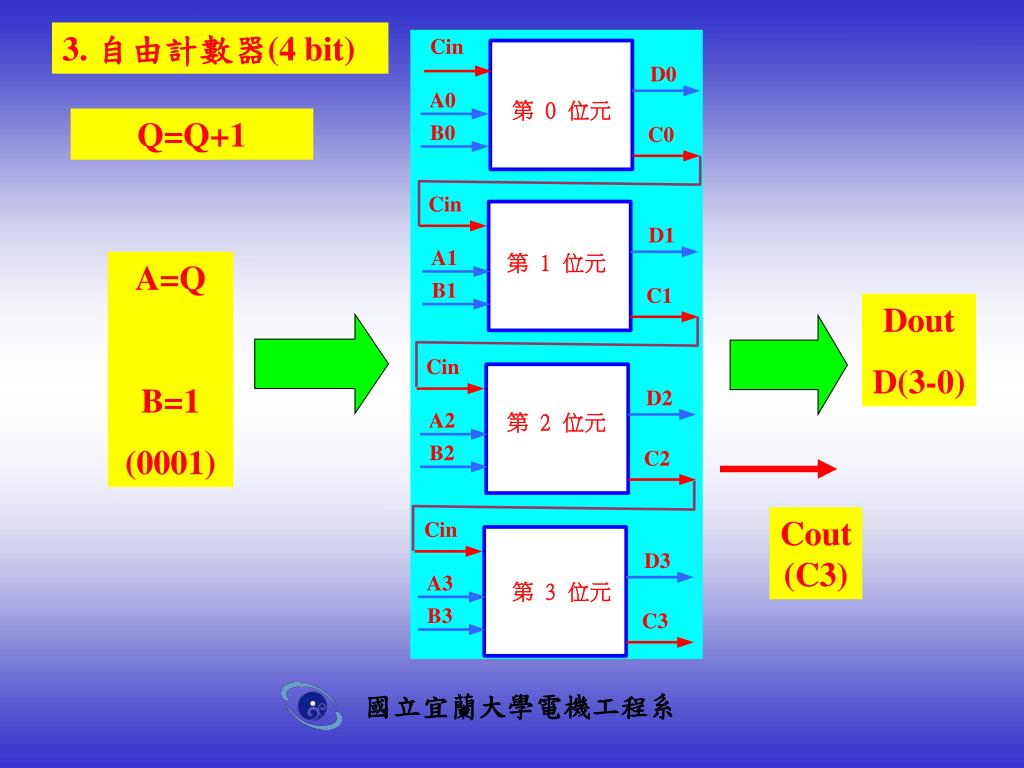

  5. 國立宜蘭大學電機工程系 3. 自由計數器(4 bit) Q=Q+1 A=Q B=1 (0001) Dout D(3-0) Cout (C3)

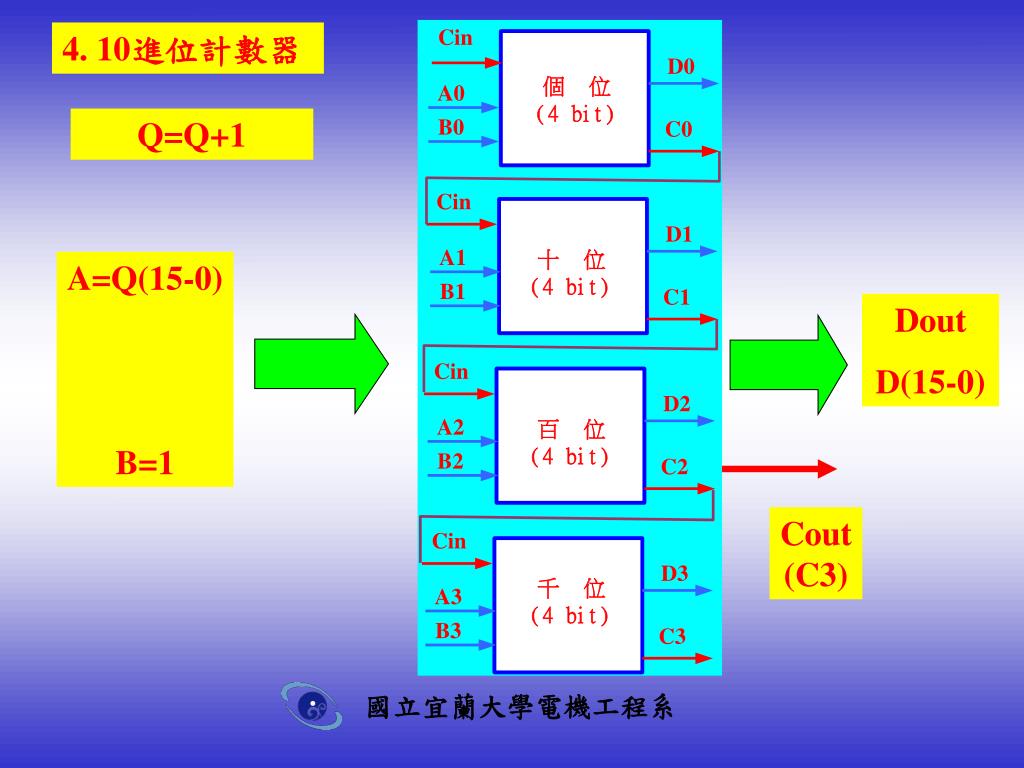

  6. 國立宜蘭大學電機工程系 4. 10進位計數器 Q=Q+1 A=Q(15-0) B=1 Dout D(15-0) Cout (C3)

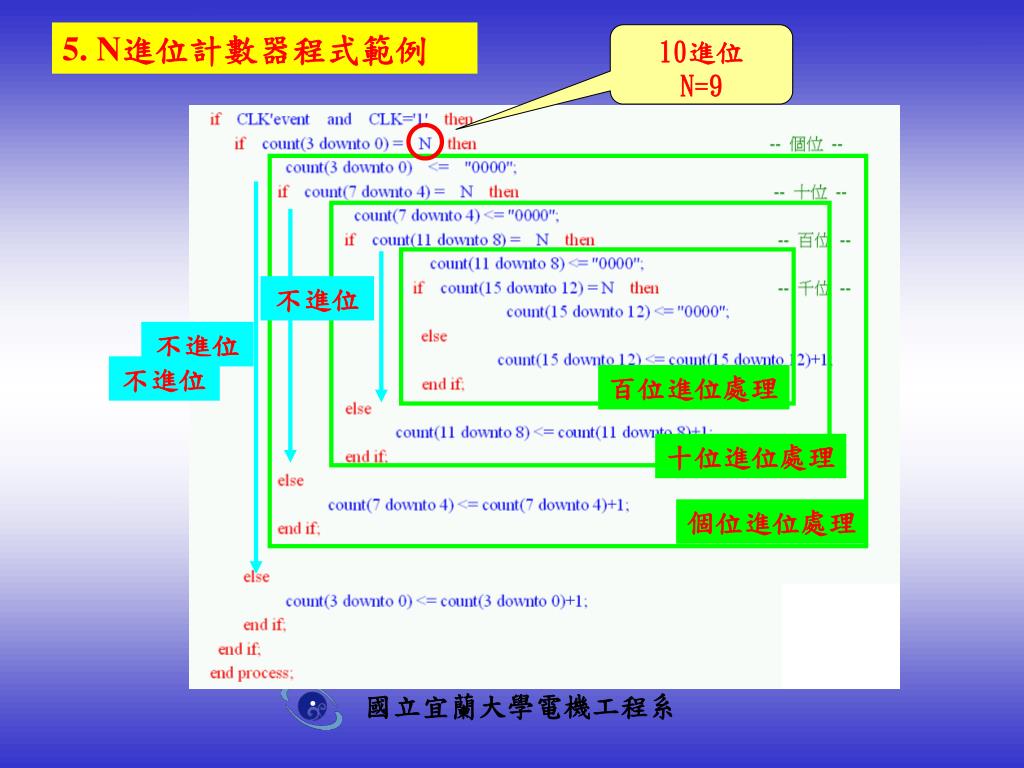

  7. 10進位 N=9 不進位 不進位 不進位 百位進位處理 十位進位處理 個位進位處理 國立宜蘭大學電機工程系 5. N進位計數器程式範例

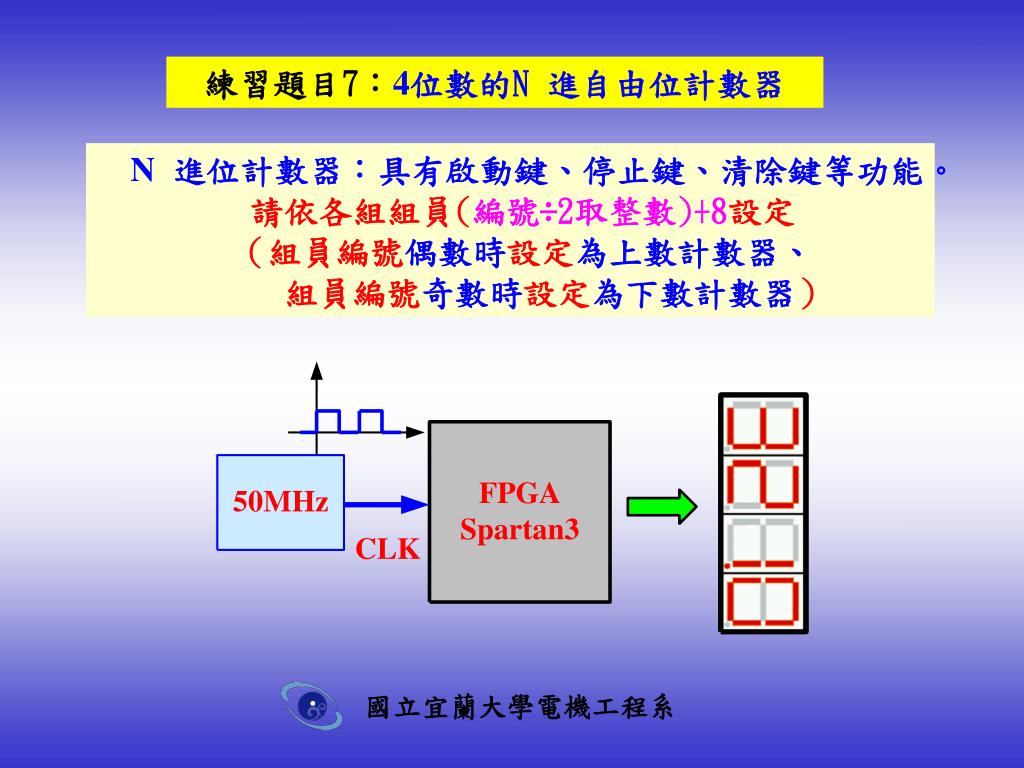

  8. 國立宜蘭大學電機工程系 練習題目7：4位數的N 進自由位計數器 N 進位計數器：具有啟動鍵、停止鍵、清除鍵等功能。 請依各組組員(編號÷2取整數)+8設定 （組員編號偶數時設定為上數計數器、 組員編號奇數時設定為下數計數器）

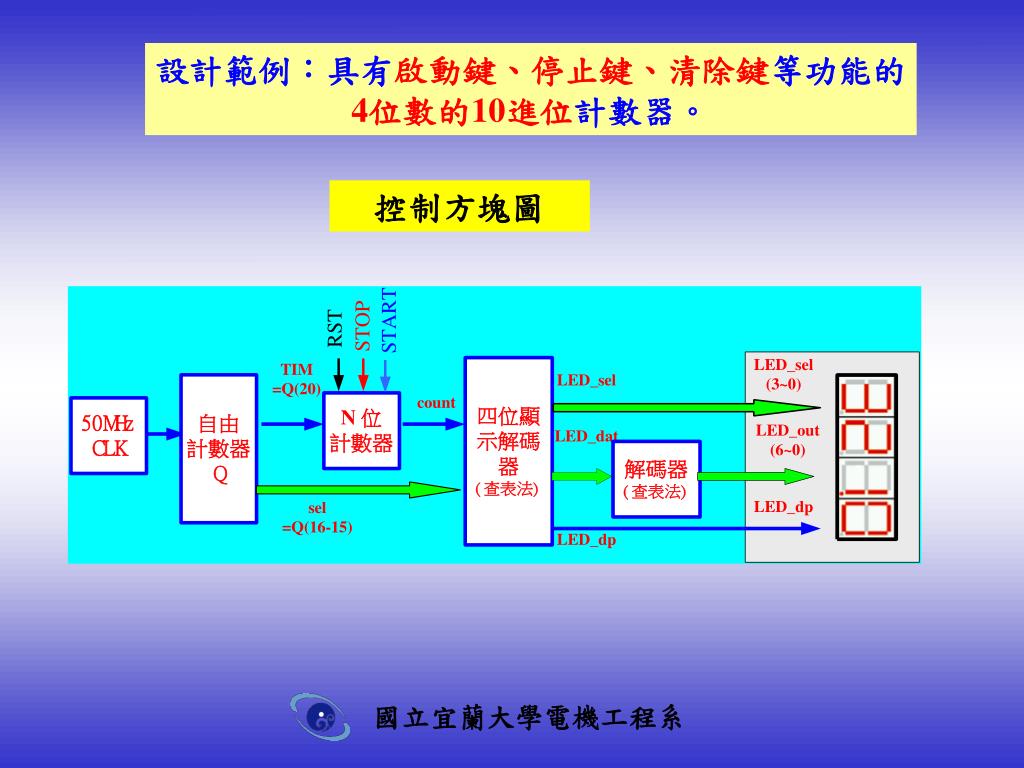

  9. 國立宜蘭大學電機工程系 設計範例：具有啟動鍵、停止鍵、清除鍵等功能的 4位數的10進位計數器。 控制方塊圖

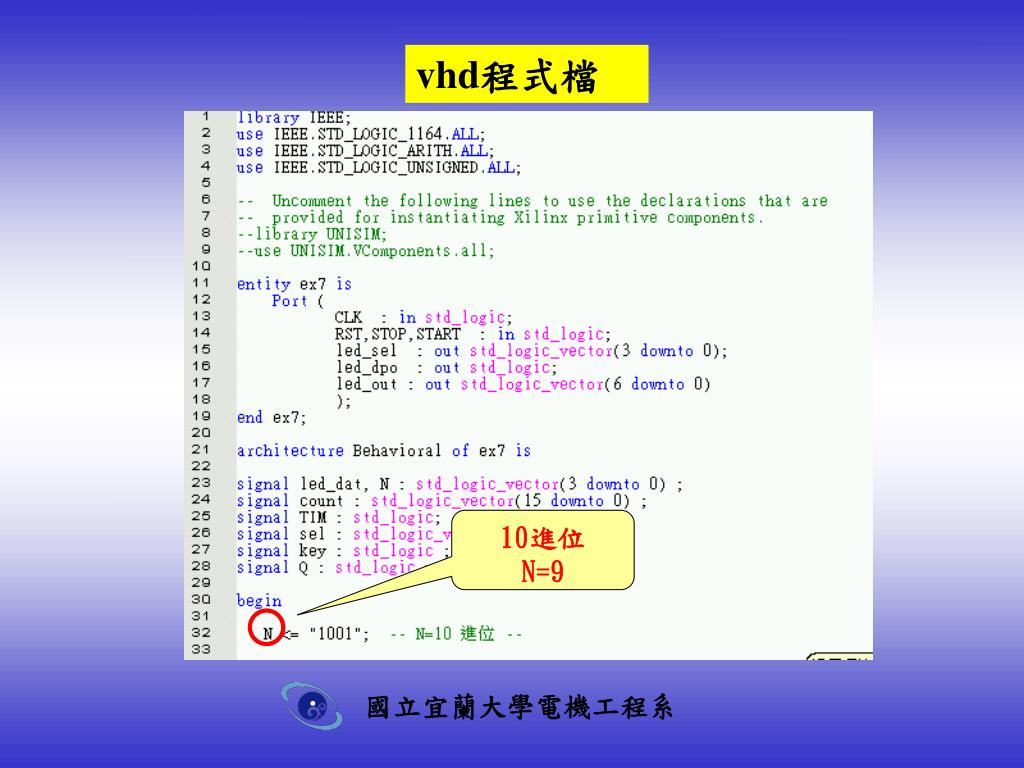

  10. 10進位 N=9 國立宜蘭大學電機工程系 vhd程式檔

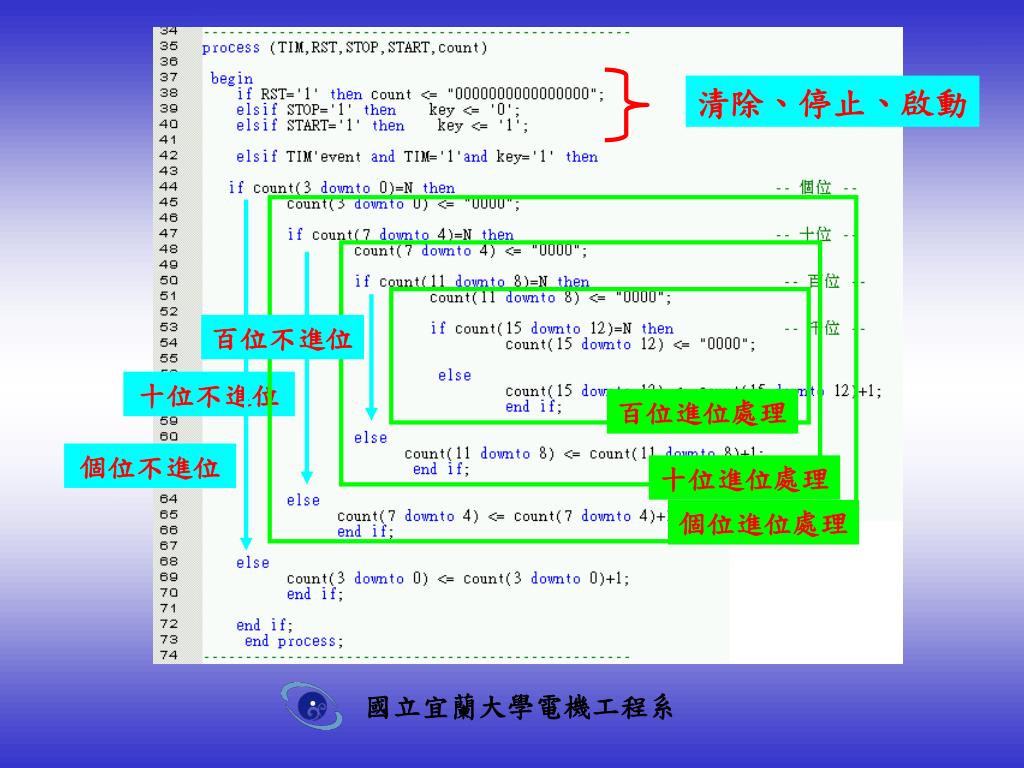

  11. 清除、停止、啟動 百位不進位 百位進位處理 十位不進位 個位不進位 十位進位處理 個位進位處理 國立宜蘭大學電機工程系

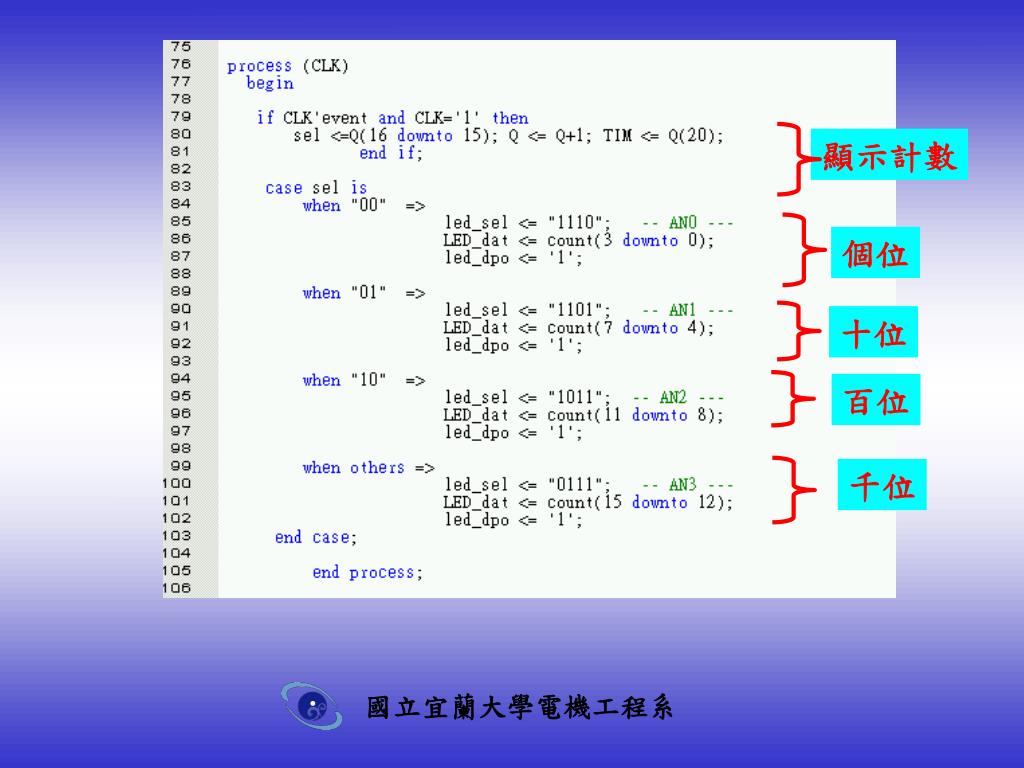

  12. 顯示計數 個位 十位 百位 千位 國立宜蘭大學電機工程系

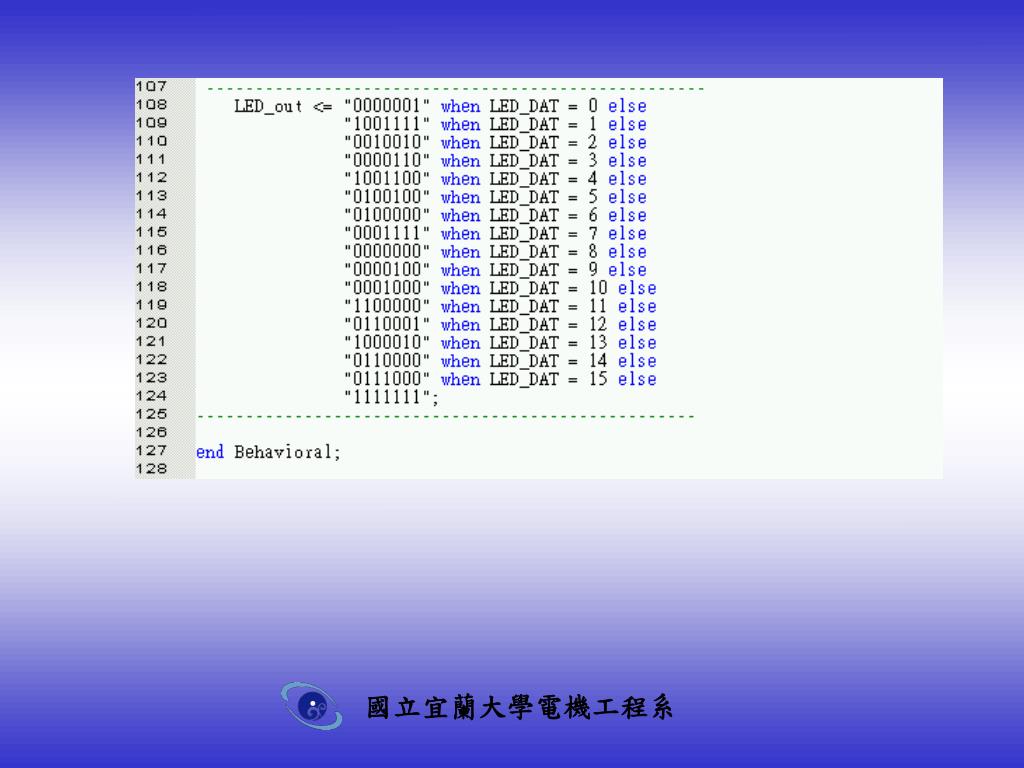

  13. 國立宜蘭大學電機工程系

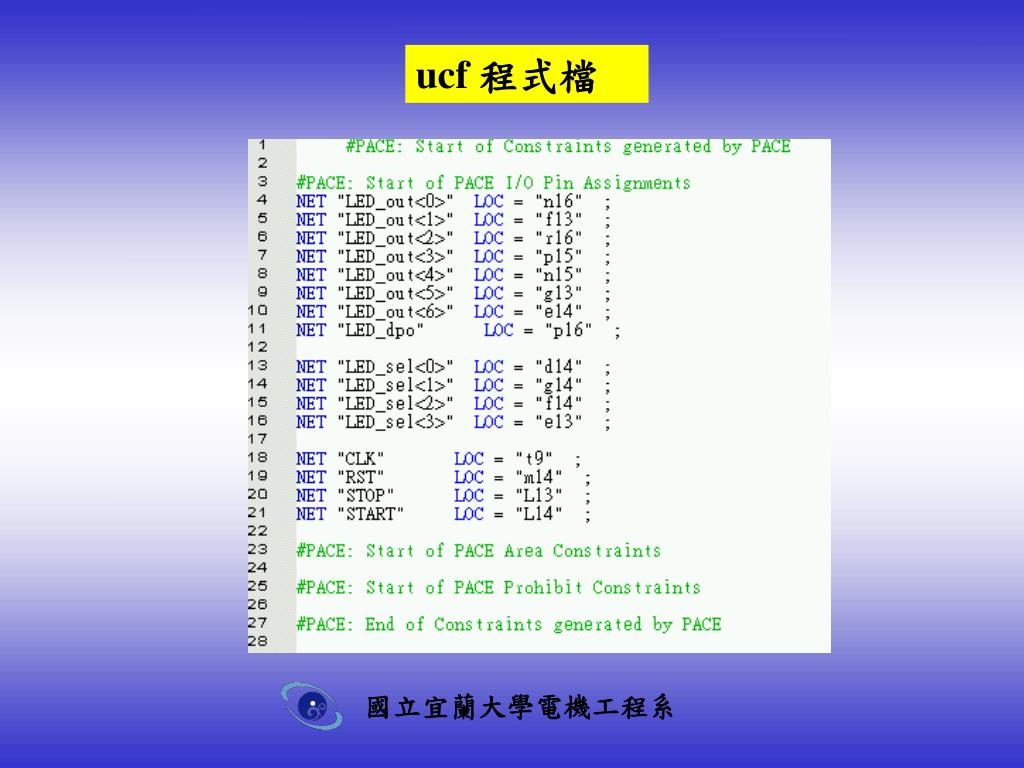

  14. 國立宜蘭大學電機工程系 ucf 程式檔
