7 － 6 数字高程模型应用算法

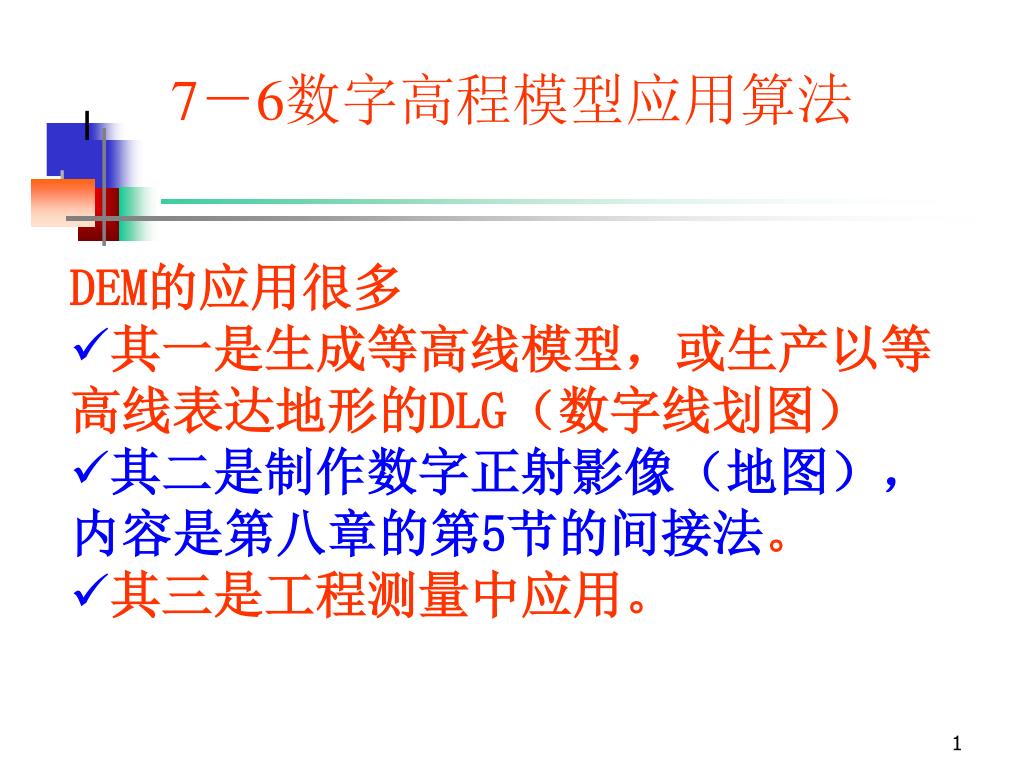

1. 7－6数字高程模型应用算法 • DEM的应用很多 • 其一是生成等高线模型，或生产以等高线表达地形的DLG（数字线划图） • 其二是制作数字正射影像（地图），内容是第八章的第5节的间接法。 • 其三是工程测量中应用。

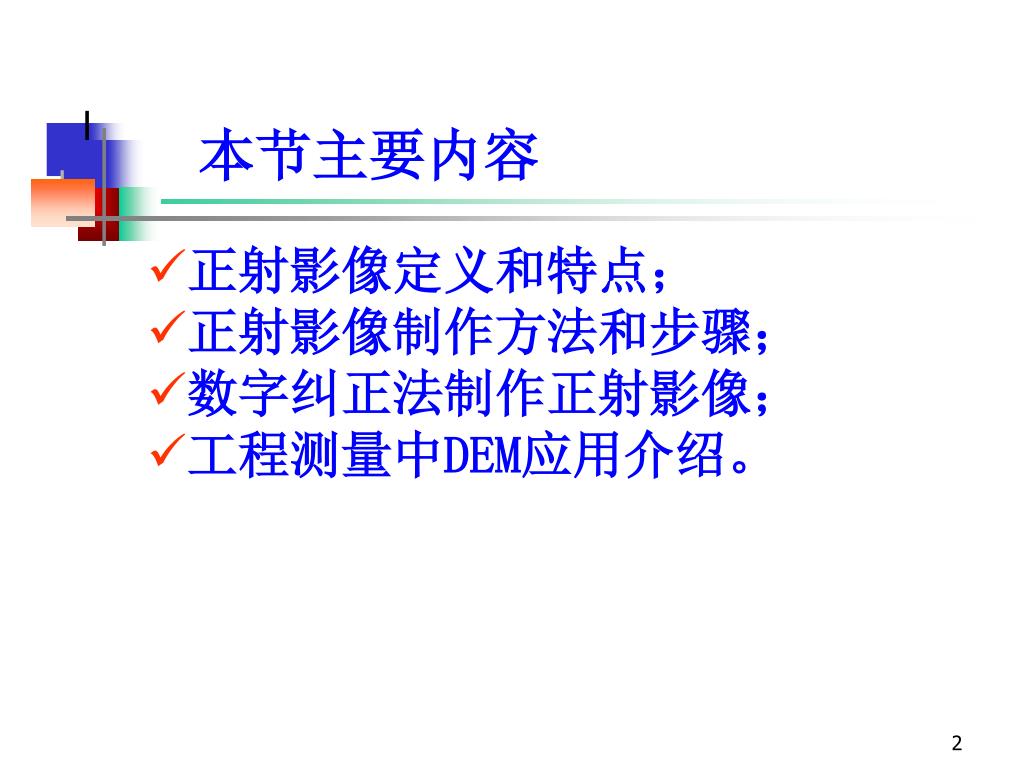

2. 本节主要内容 • 正射影像定义和特点； • 正射影像制作方法和步骤； • 数字纠正法制作正射影像； • 工程测量中DEM应用介绍。

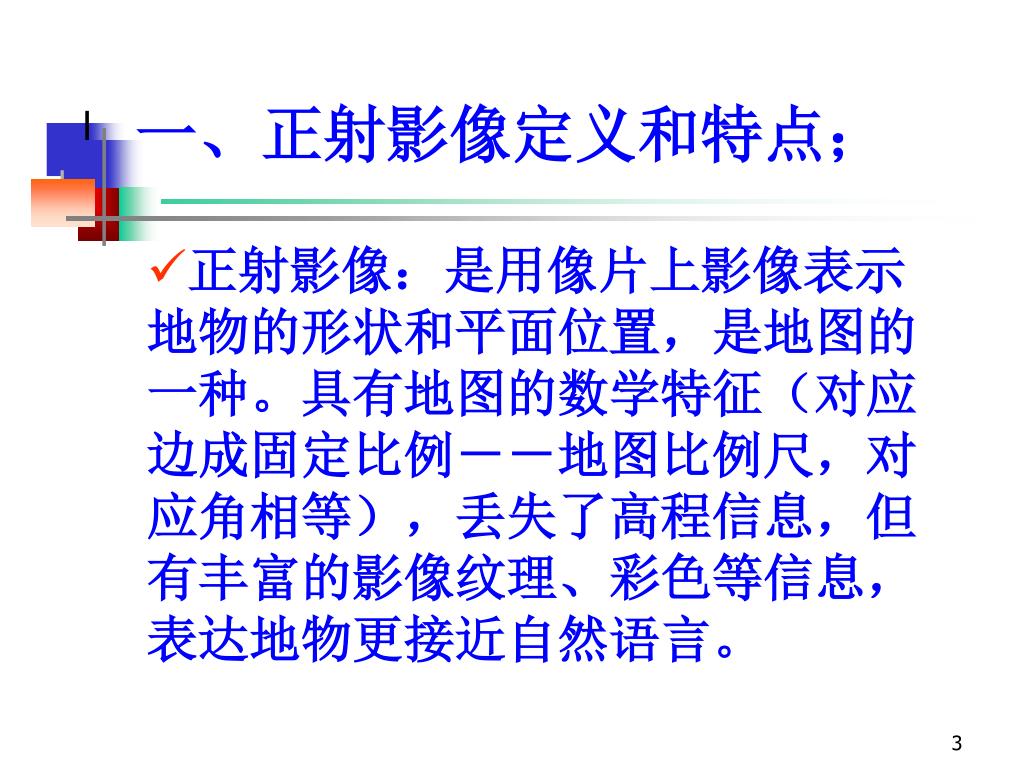

3. 一、正射影像定义和特点； • 正射影像：是用像片上影像表示地物的形状和平面位置，是地图的一种。具有地图的数学特征（对应边成固定比例－－地图比例尺，对应角相等），丢失了高程信息，但有丰富的影像纹理、彩色等信息，表达地物更接近自然语言。

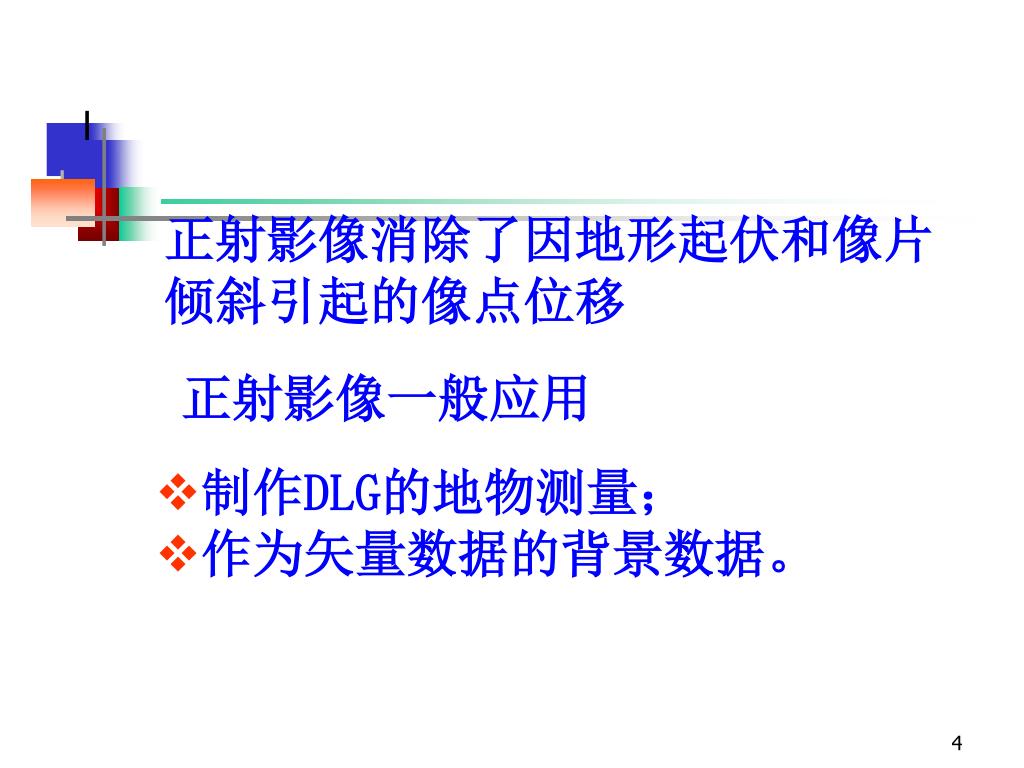

4. 正射影像消除了因地形起伏和像片倾斜引起的像点位移正射影像消除了因地形起伏和像片倾斜引起的像点位移 正射影像一般应用 • 制作DLG的地物测量； • 作为矢量数据的背景数据。

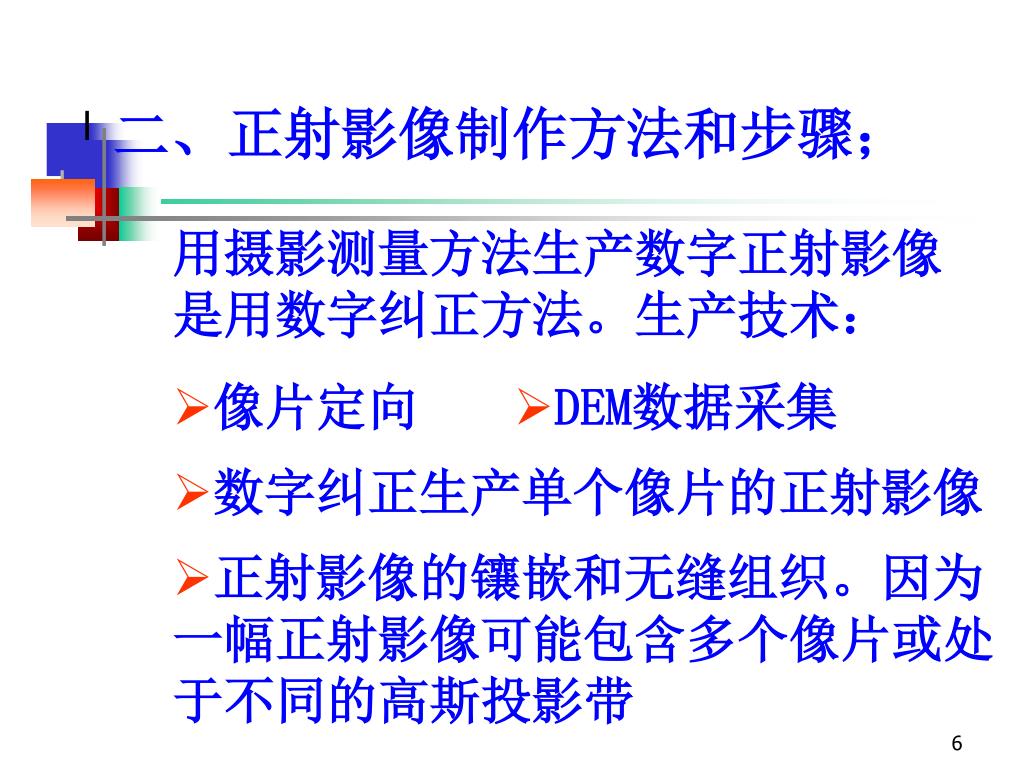

6. 二、正射影像制作方法和步骤； 用摄影测量方法生产数字正射影像 是用数字纠正方法。生产技术： • 像片定向 • DEM数据采集 • 数字纠正生产单个像片的正射影像 • 正射影像的镶嵌和无缝组织。因为一幅正射影像可能包含多个像片或处于不同的高斯投影带

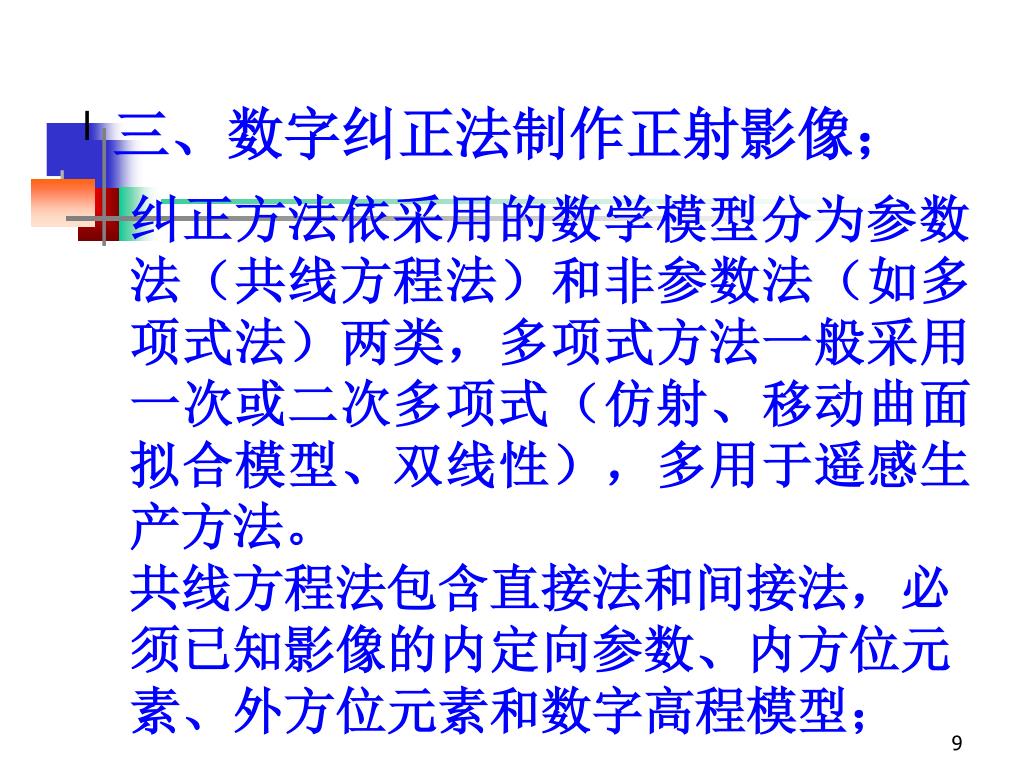

9. 三、数字纠正法制作正射影像； 纠正方法依采用的数学模型分为参数法（共线方程法）和非参数法（如多项式法）两类，多项式方法一般采用一次或二次多项式（仿射、移动曲面拟合模型、双线性），多用于遥感生产方法。 共线方程法包含直接法和间接法，必须已知影像的内定向参数、内方位元素、外方位元素和数字高程模型；

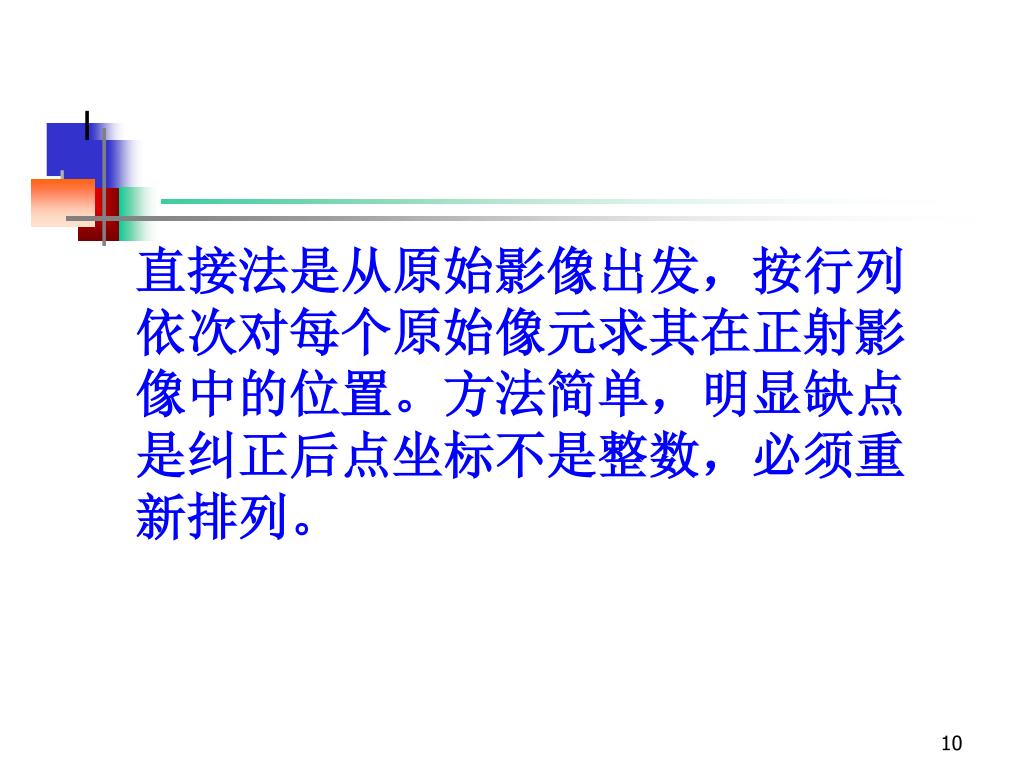

10. 直接法是从原始影像出发，按行列依次对每个原始像元求其在正射影像中的位置。方法简单，明显缺点是纠正后点坐标不是整数，必须重新排列。直接法是从原始影像出发，按行列依次对每个原始像元求其在正射影像中的位置。方法简单，明显缺点是纠正后点坐标不是整数，必须重新排列。

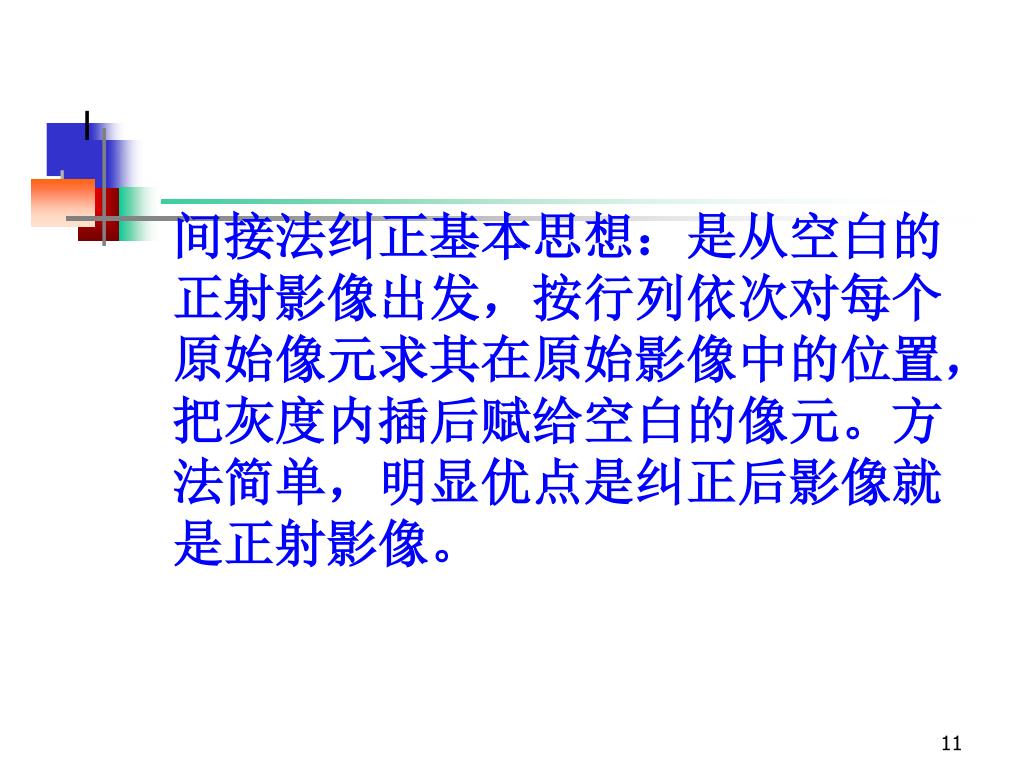

11. 间接法纠正基本思想：是从空白的正射影像出发，按行列依次对每个原始像元求其在原始影像中的位置，把灰度内插后赋给空白的像元。方法简单，明显优点是纠正后影像就是正射影像。间接法纠正基本思想：是从空白的正射影像出发，按行列依次对每个原始像元求其在原始影像中的位置，把灰度内插后赋给空白的像元。方法简单，明显优点是纠正后影像就是正射影像。

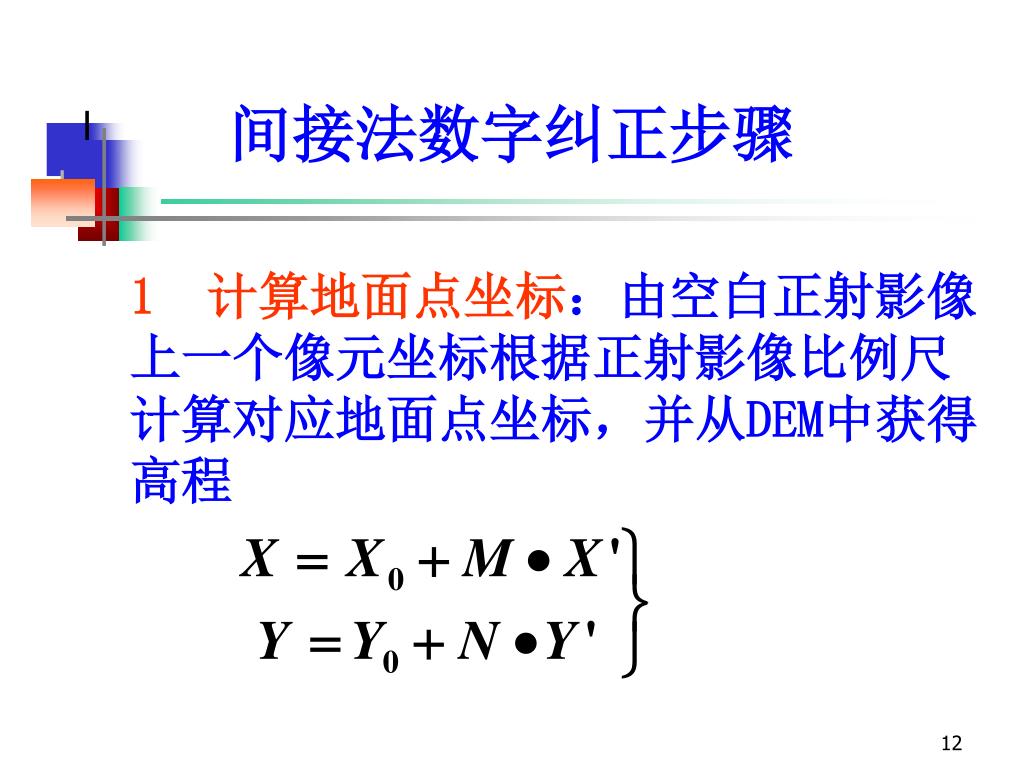

12. 间接法数字纠正步骤 1　计算地面点坐标：由空白正射影像上一个像元坐标根据正射影像比例尺计算对应地面点坐标，并从DEM中获得高程

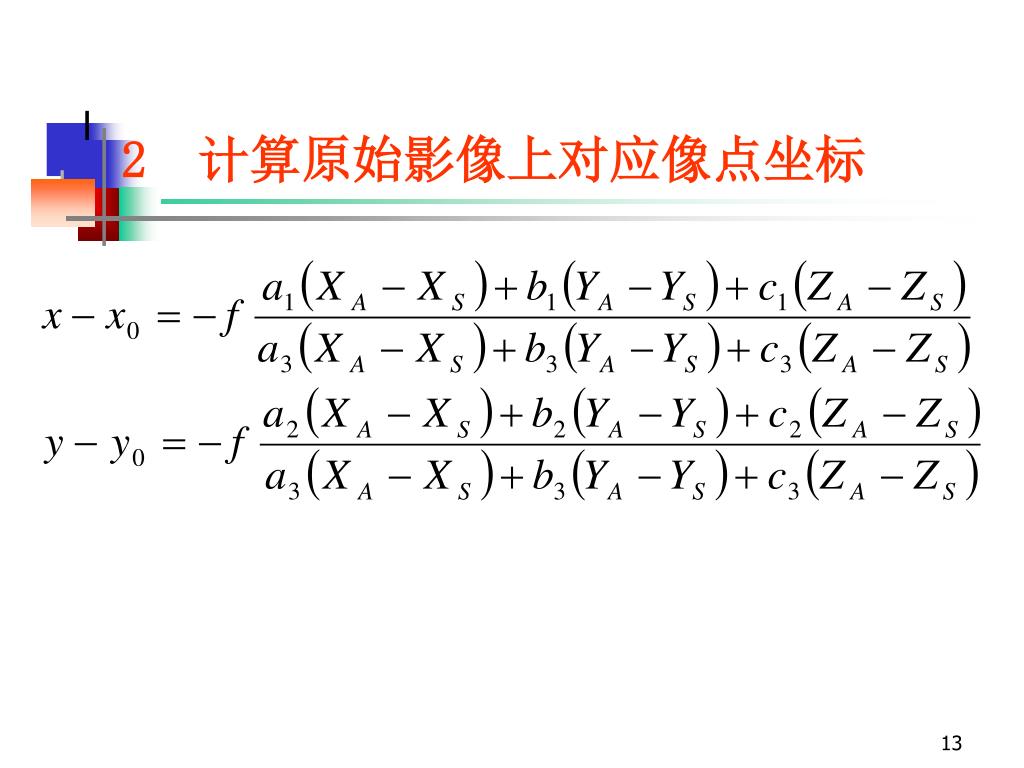

13. 2　计算原始影像上对应像点坐标

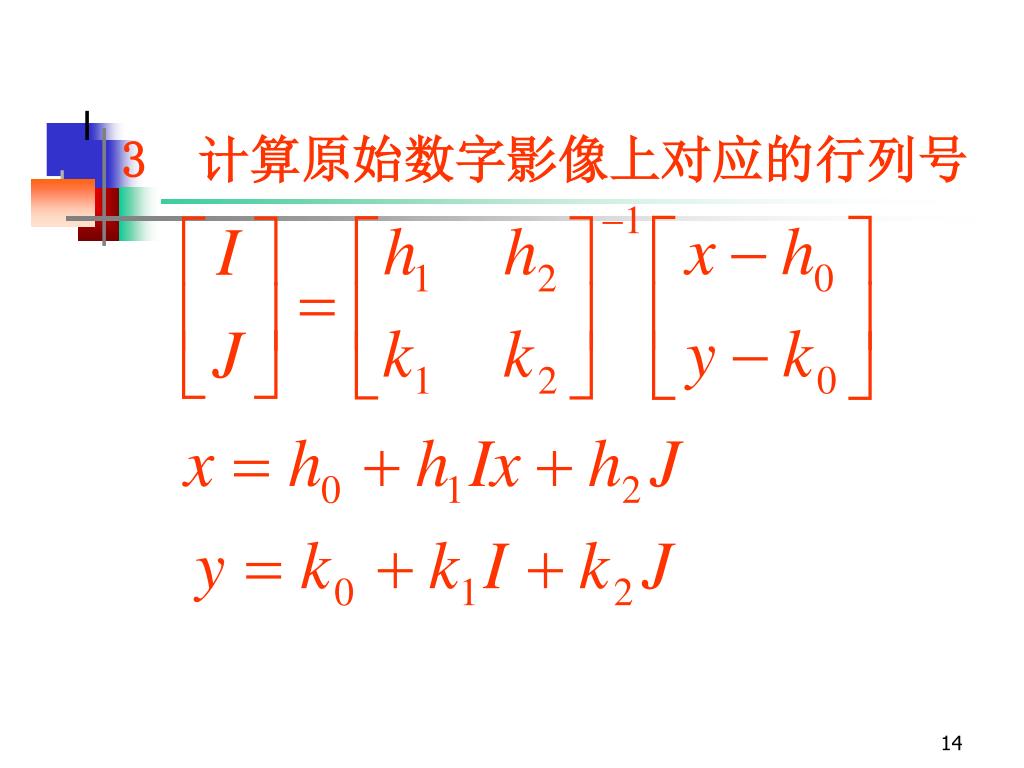

14. 3　计算原始数字影像上对应的行列号

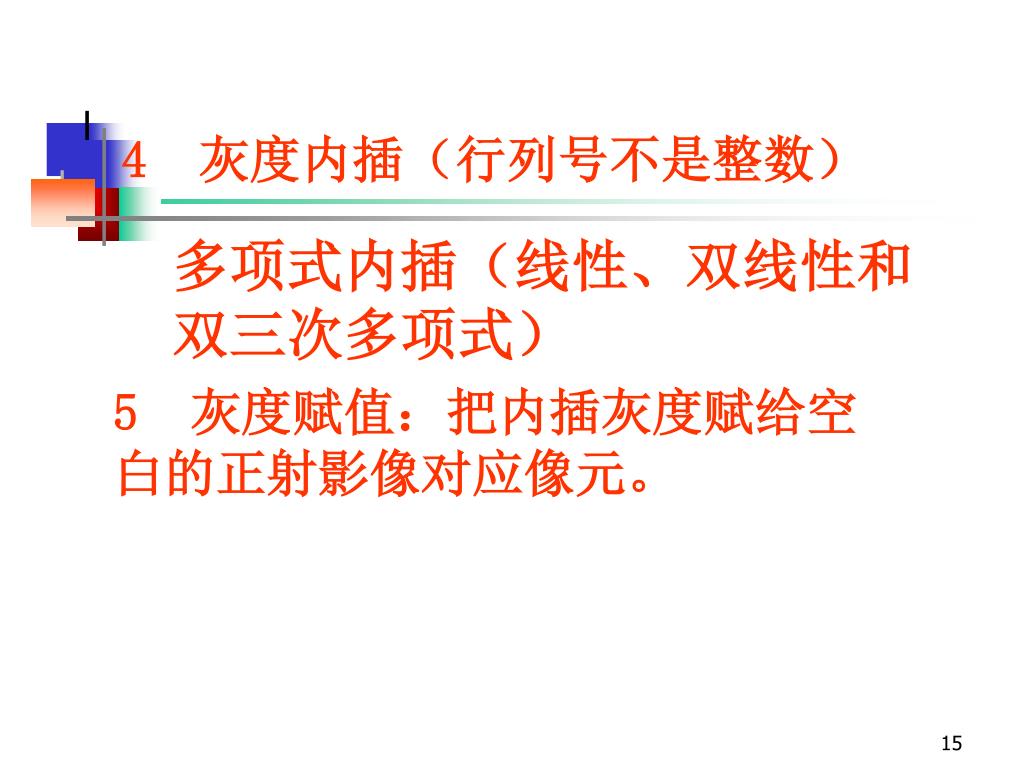

15. 4　灰度内插（行列号不是整数） 多项式内插（线性、双线性和双三次多项式） 5　灰度赋值：把内插灰度赋给空白的正射影像对应像元。

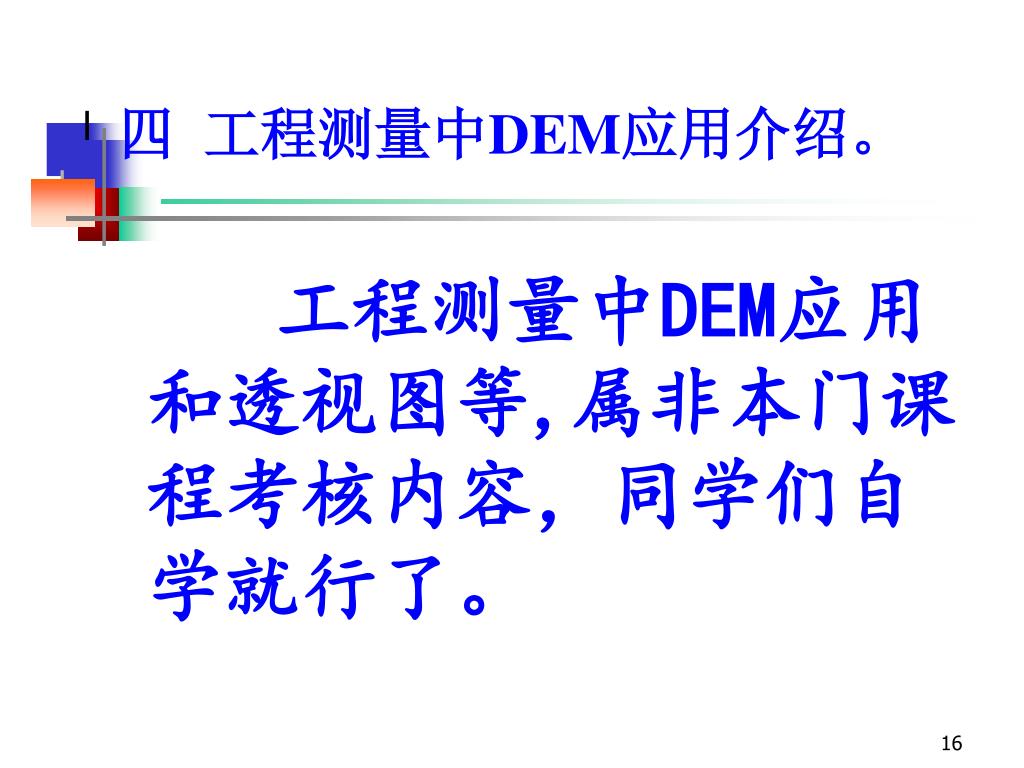

16. 四 工程测量中DEM应用介绍。 　工程测量中DEM应用和透视图等,属非本门课程考核内容，同学们自学就行了。

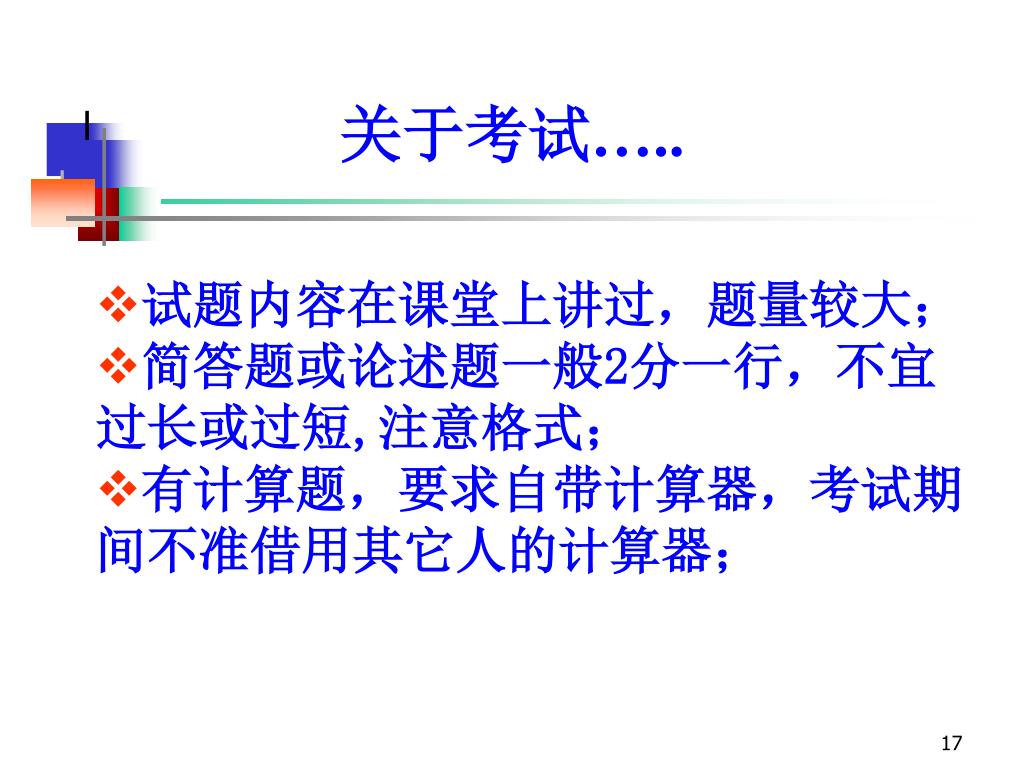

17. 关于考试….. • 试题内容在课堂上讲过，题量较大； • 简答题或论述题一般2分一行，不宜过长或过短,注意格式； • 有计算题，要求自带计算器，考试期间不准借用其它人的计算器；

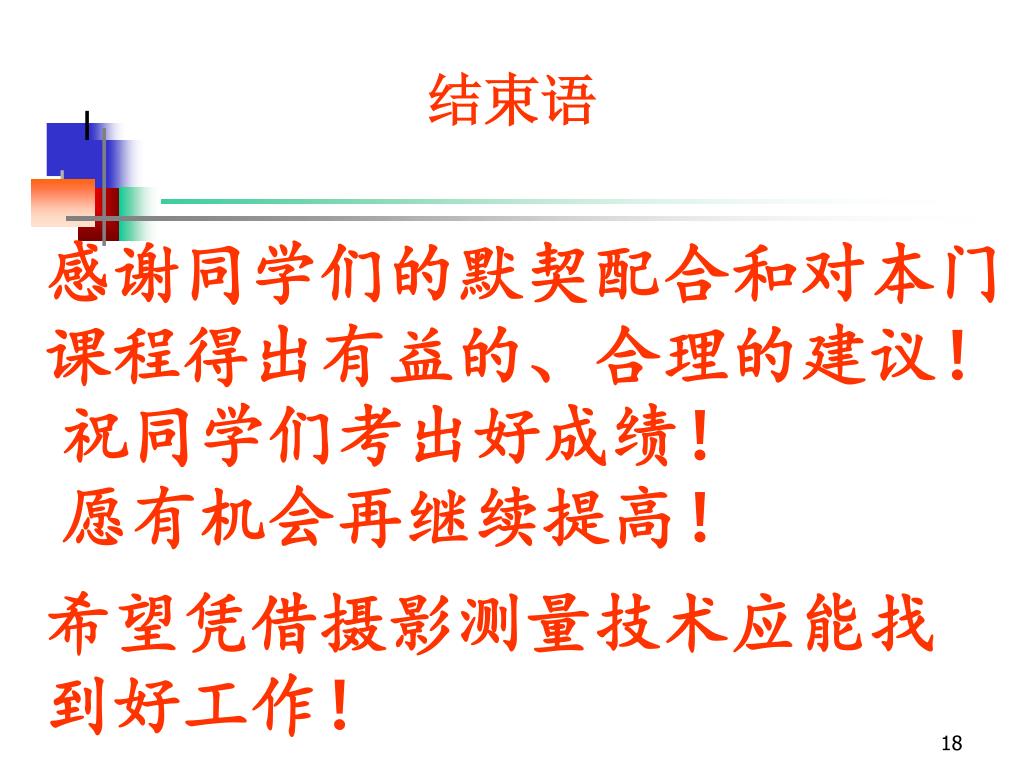

18. 结束语 感谢同学们的默契配合和对本门课程得出有益的、合理的建议！ 祝同学们考出好成绩！ 愿有机会再继续提高！ 希望凭借摄影测量技术应能找到好工作！

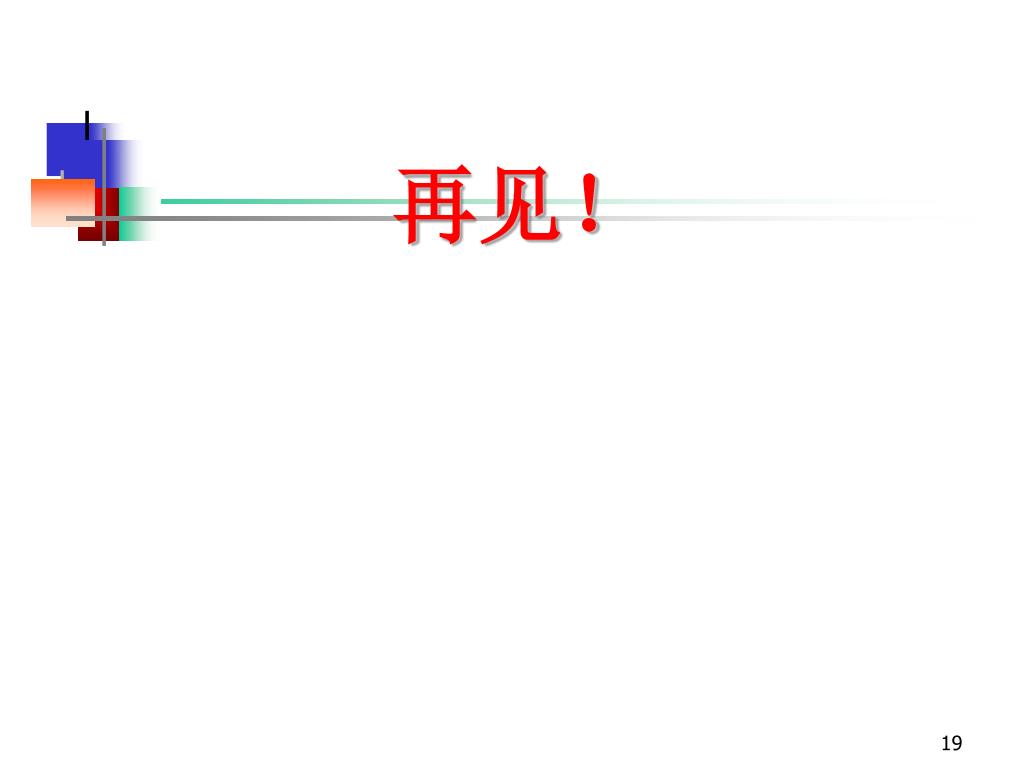

19. 再见！
