景海平 张武奎 编著

机械制图习题集电子课件

第五章



5-3 补画视图

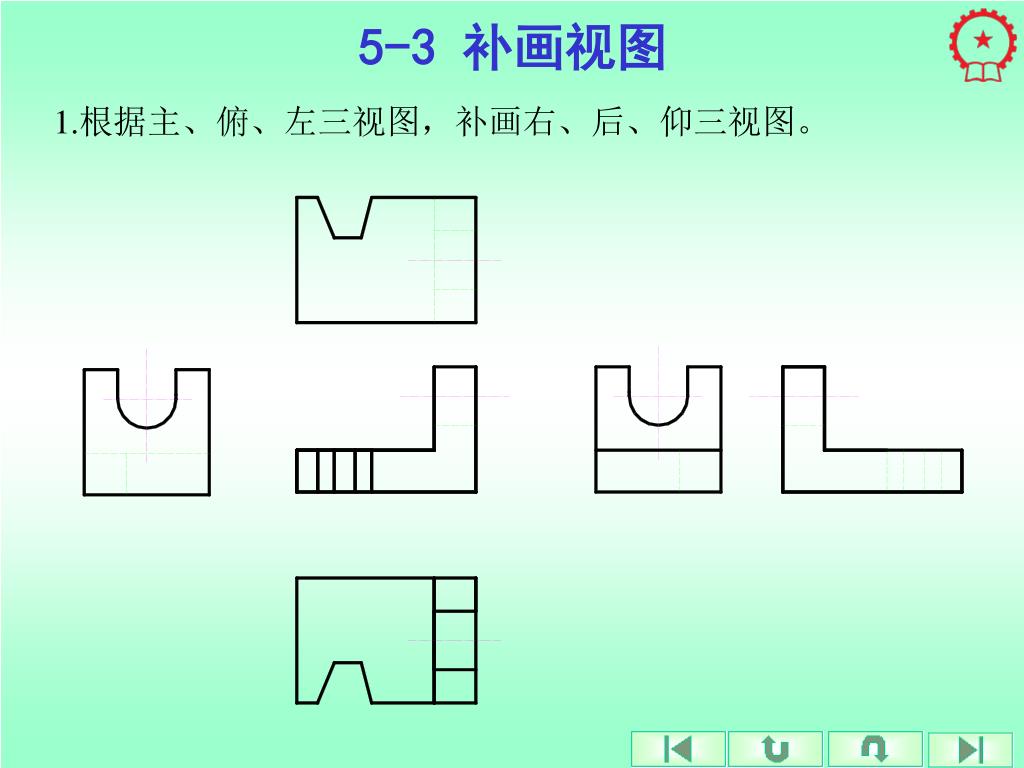

1.根据主、俯、左三视图,补画右、后、仰三视图。


5-3补画视图

2.根据主、俯、左三视图,补画右、后、仰三视图


5-4补画视图

1.按照图中箭头所指,补画三个向视图。

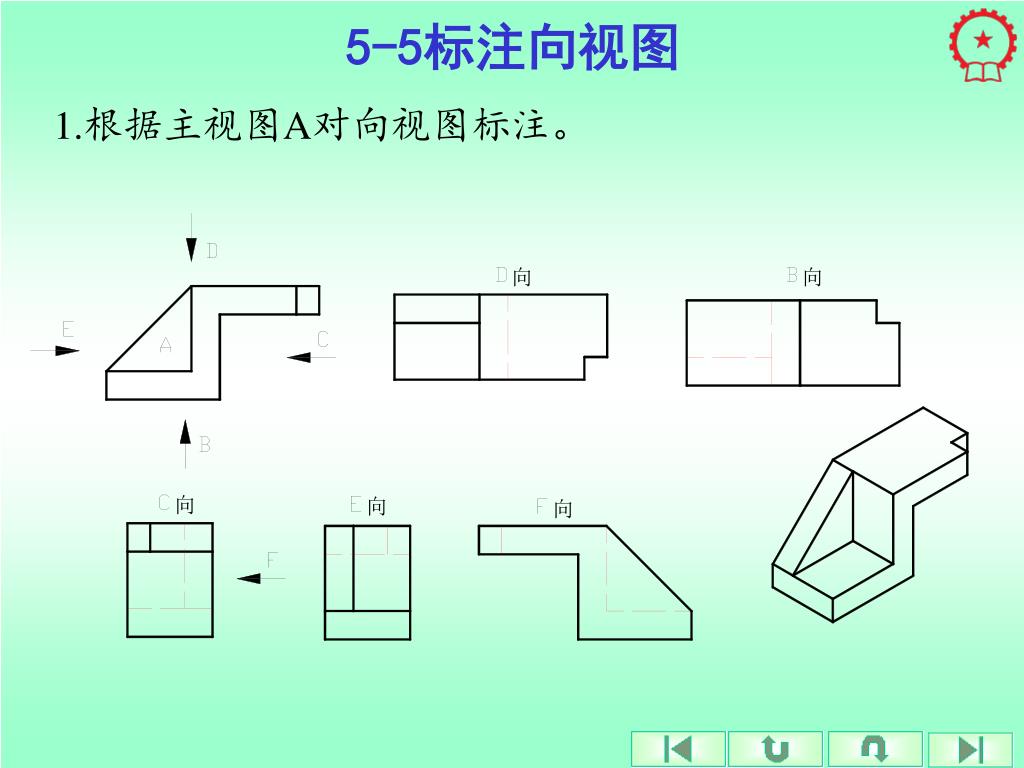

5-5标注向视图

1.根据主视图A对向视图标注。

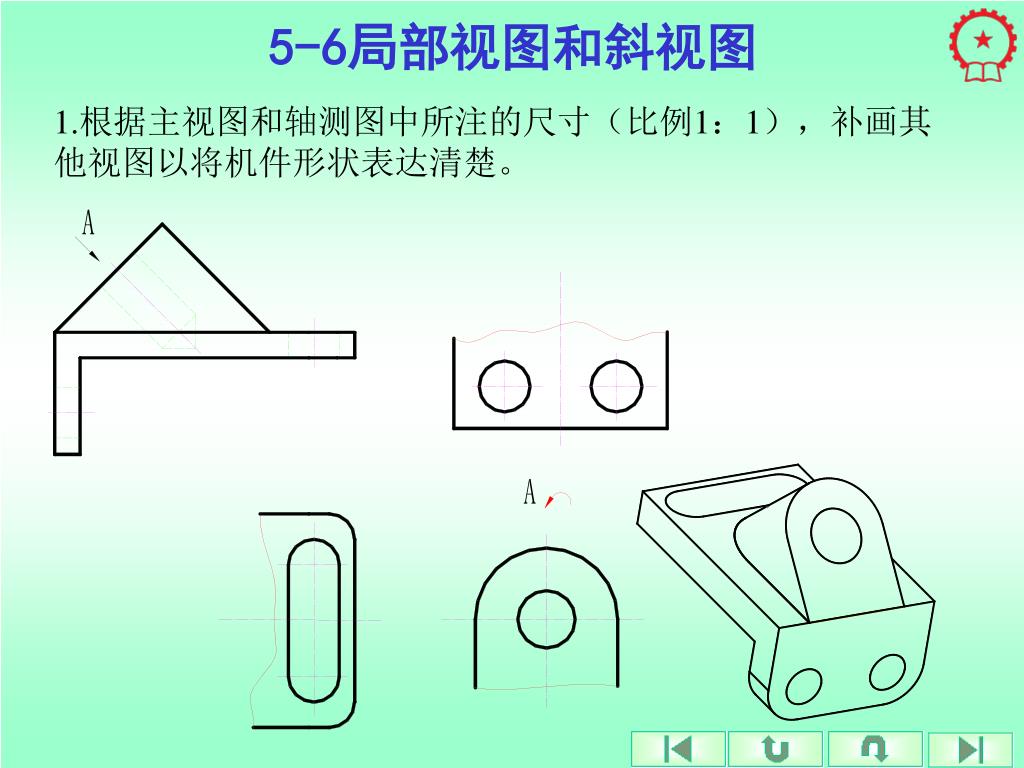

5-6局部视图和斜视图

1.根据主视图和轴测图中所注的尺寸(比例1:1),补画其他视图以将机件形状表达清楚。


5-6局部视图和斜视图

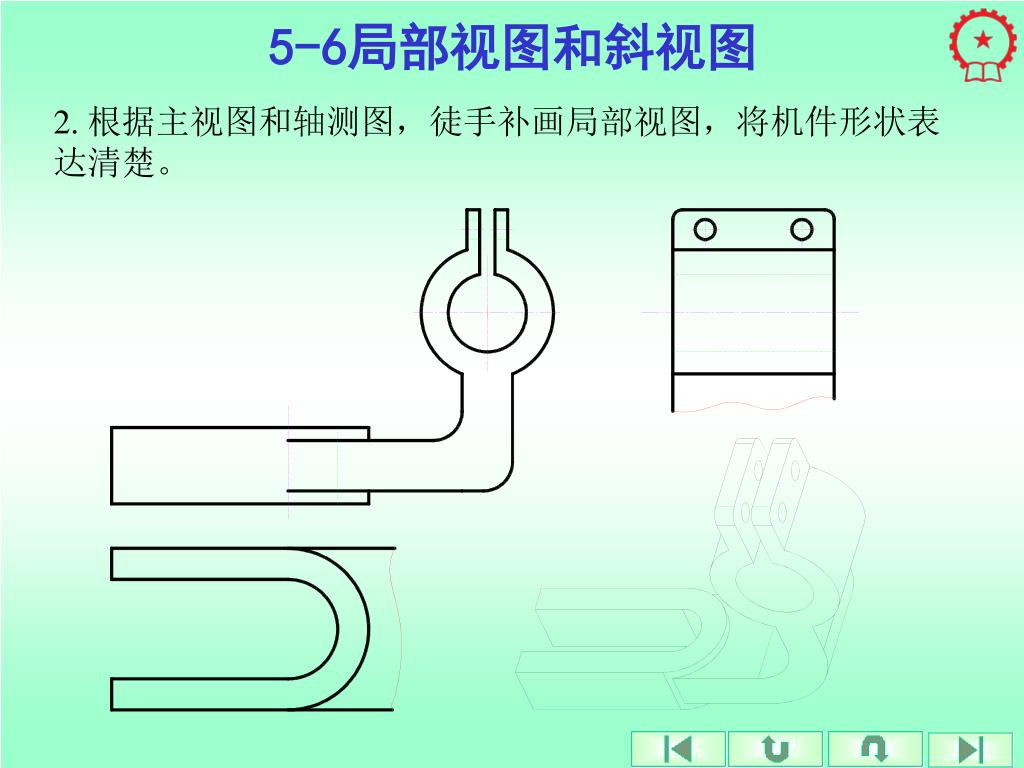

2. 根据主视图和轴测图,徒手补画局部视图,将机件形状表达清楚。


5-8补画视图中所缺的图线

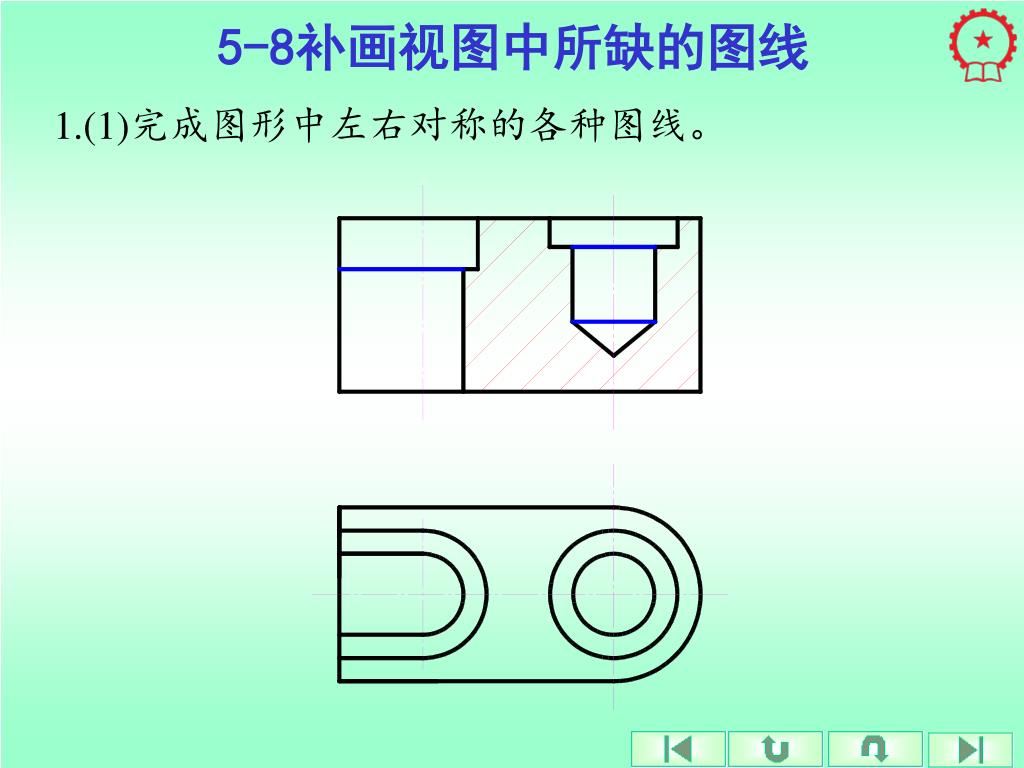

1.(1)完成图形中左右对称的各种图线。


5-8补画视图中所缺的图线

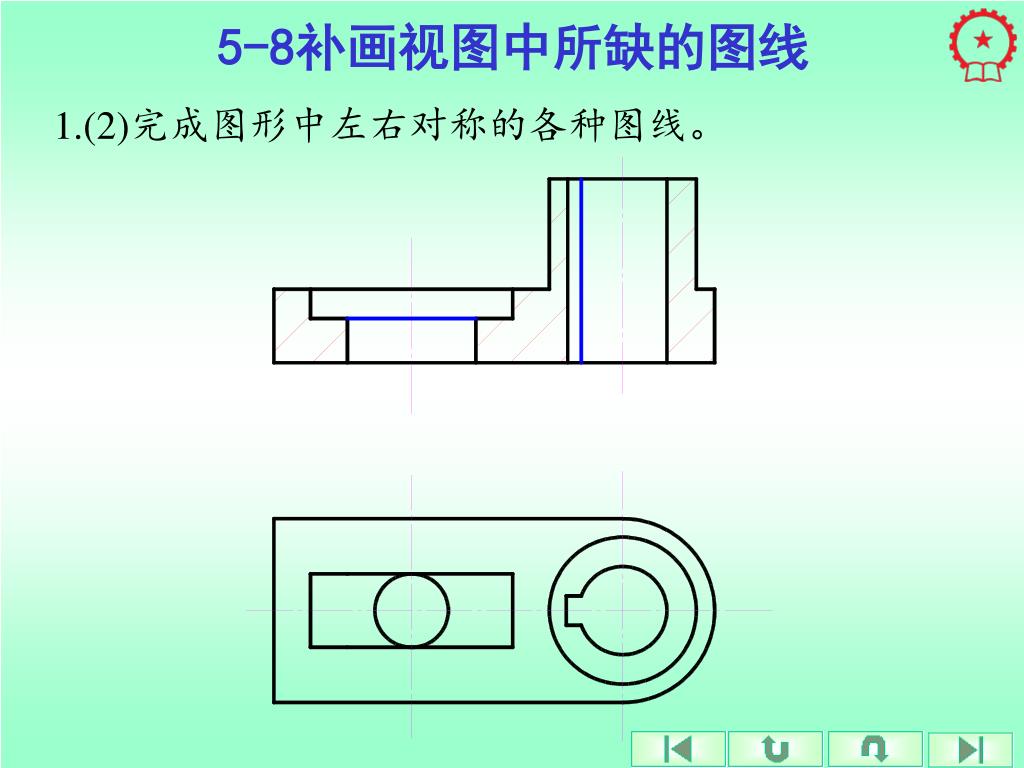

1.(2)完成图形中左右对称的各种图线。


5-8补画视图中所缺的图线

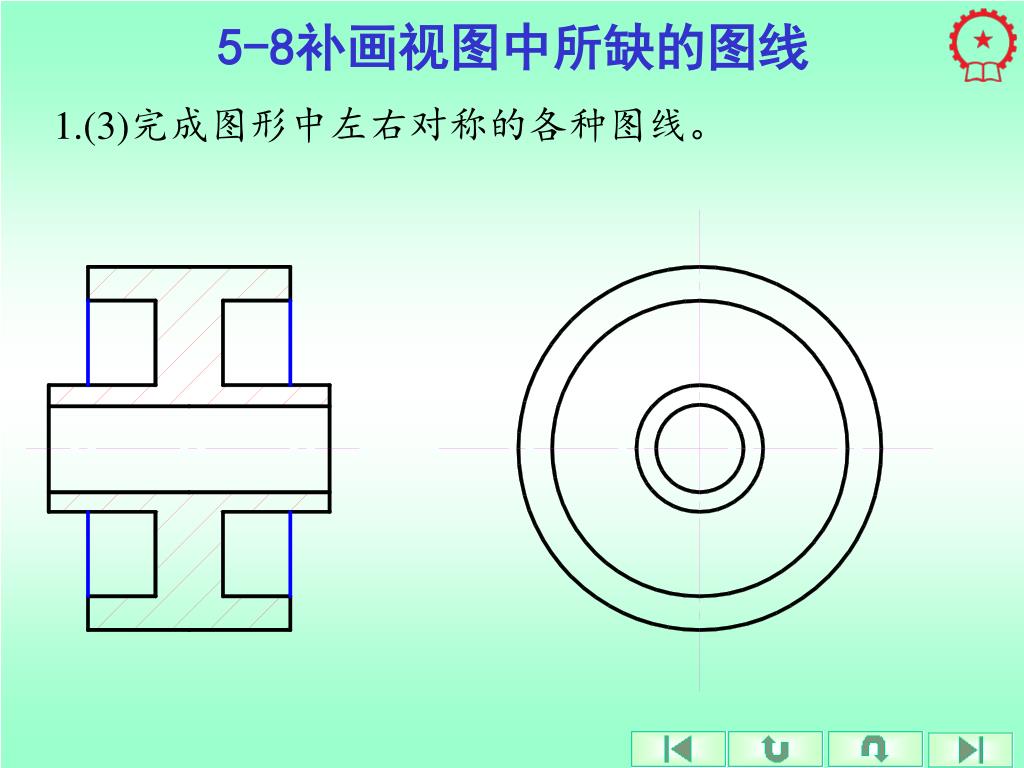

1.(3)完成图形中左右对称的各种图线。


5-8补画视图中所缺的图线

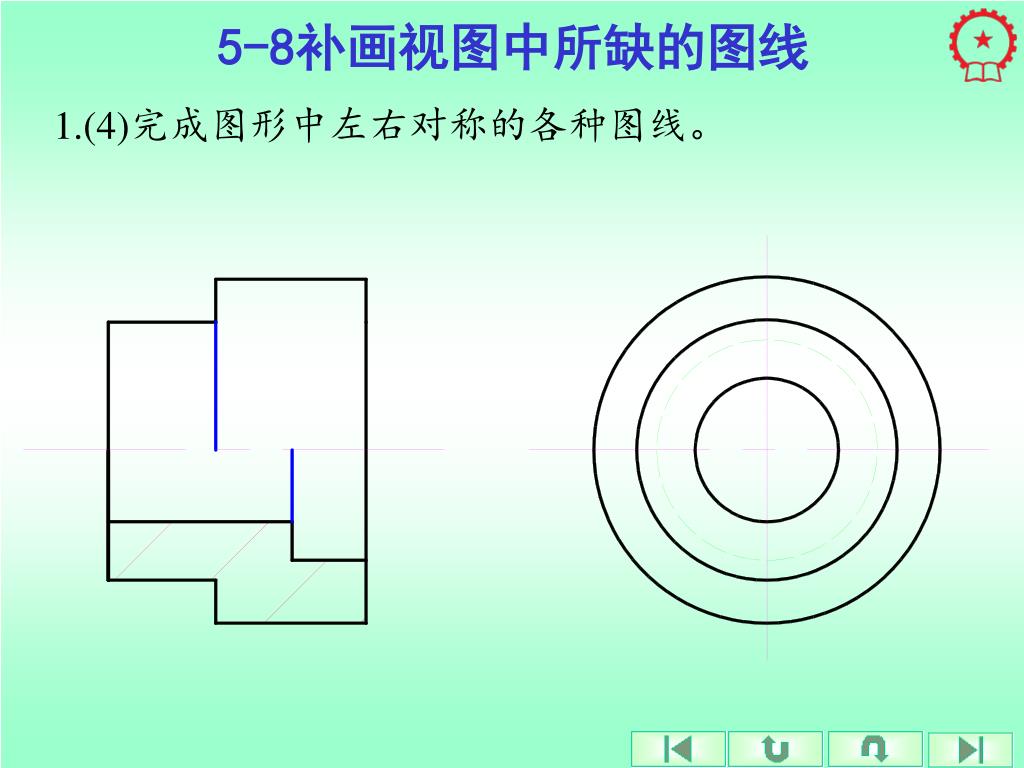

1.(4)完成图形中左右对称的各种图线。


5-8补画视图中所缺的图线

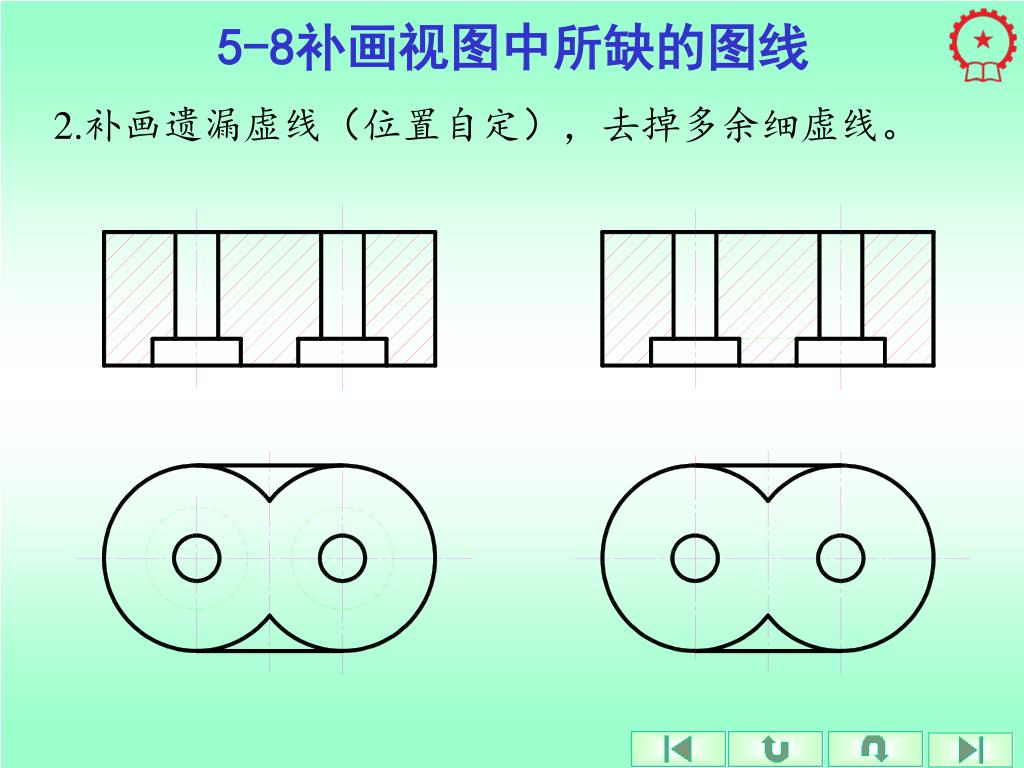

2.补画遗漏虚线(位置自定),去掉多余细虚线。


5-8补画视图中所缺的图线

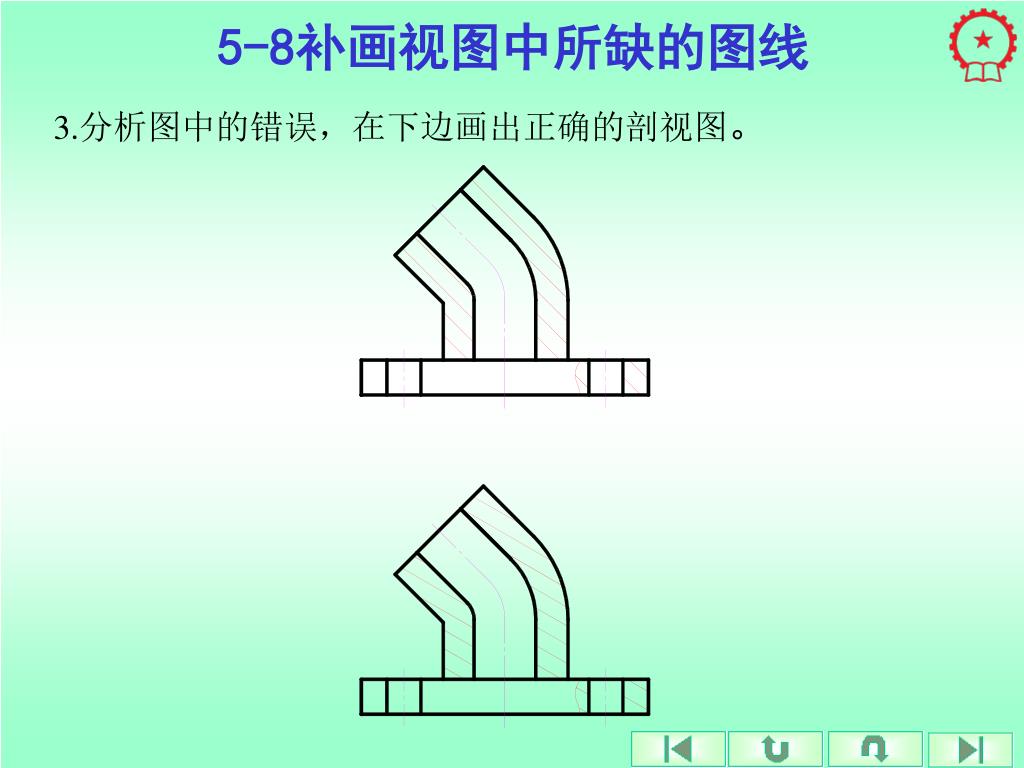

3.分析图中的错误,在下边画出正确的剖视图。


5-9将下面图中的主视图改为合适的半剖视图

1.


5-9将下面图中的主视图改为合适的半剖视图

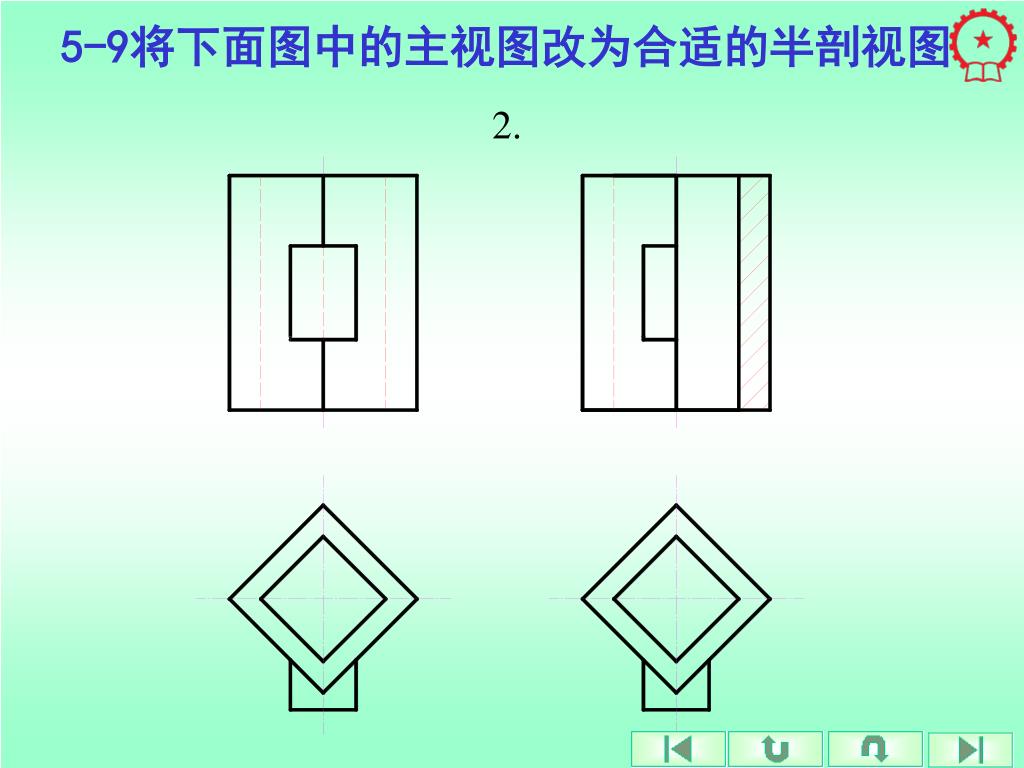

2.

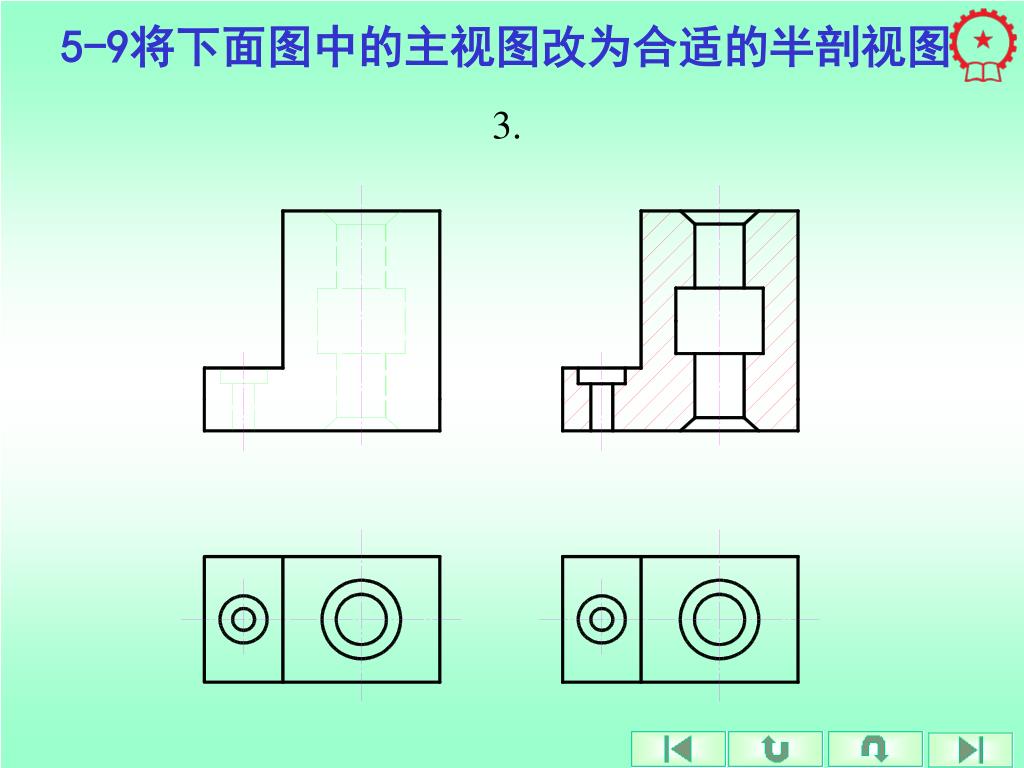

5-9将下面图中的主视图改为合适的半剖视图

3.

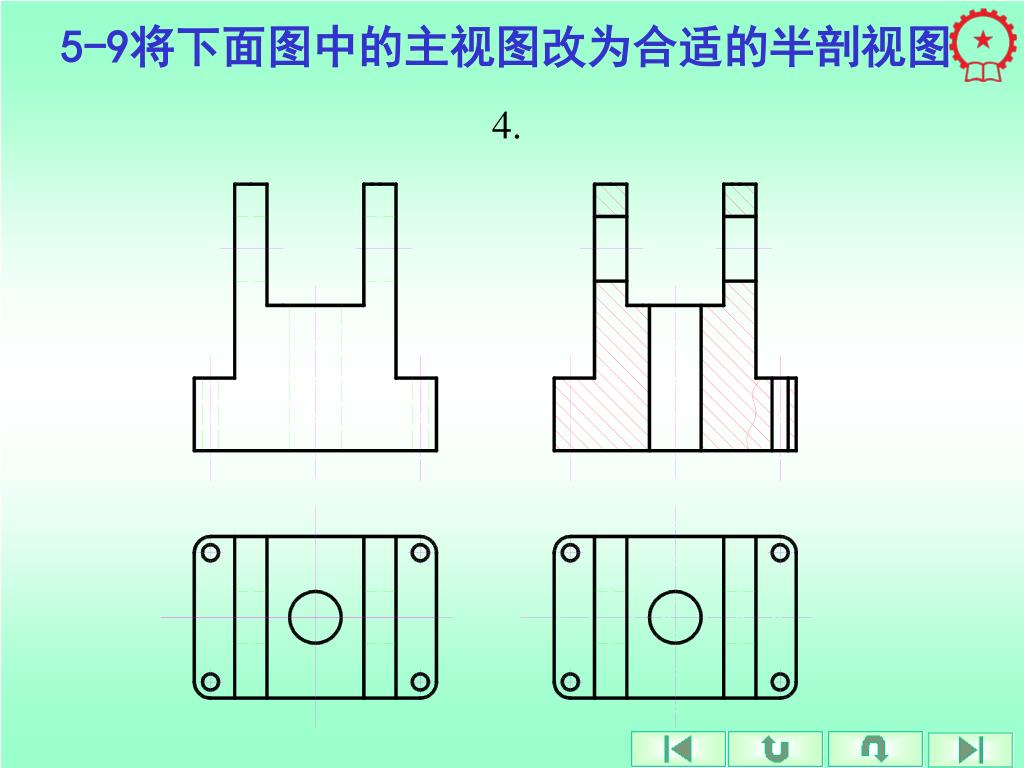

5-9将下面图中的主视图改为合适的半剖视图

4.

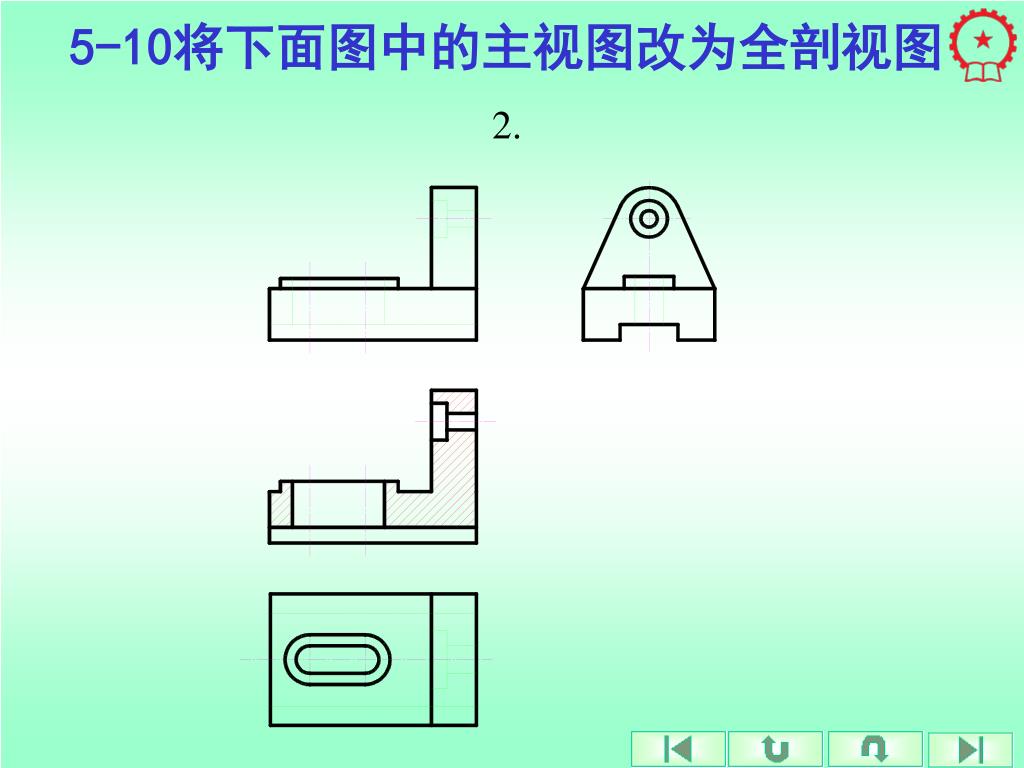

5-10将下面图中的主视图改为全剖视图

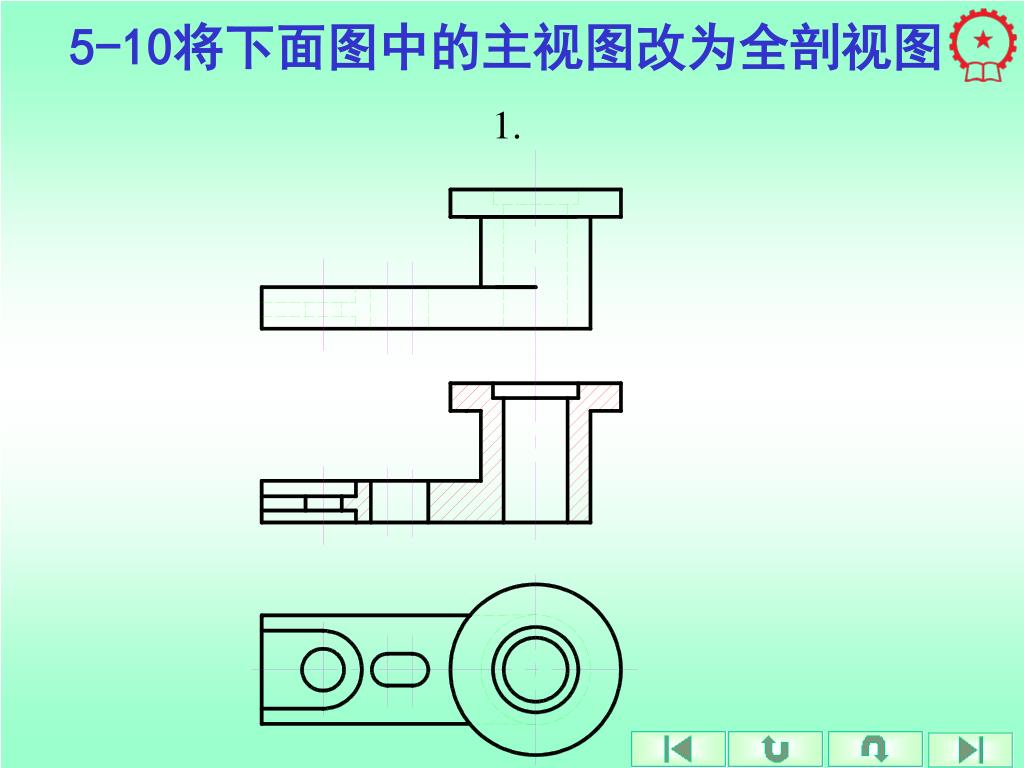

1.


5-10将下面图中的主视图改为全剖视图

2.


5-11补画及设计剖视图

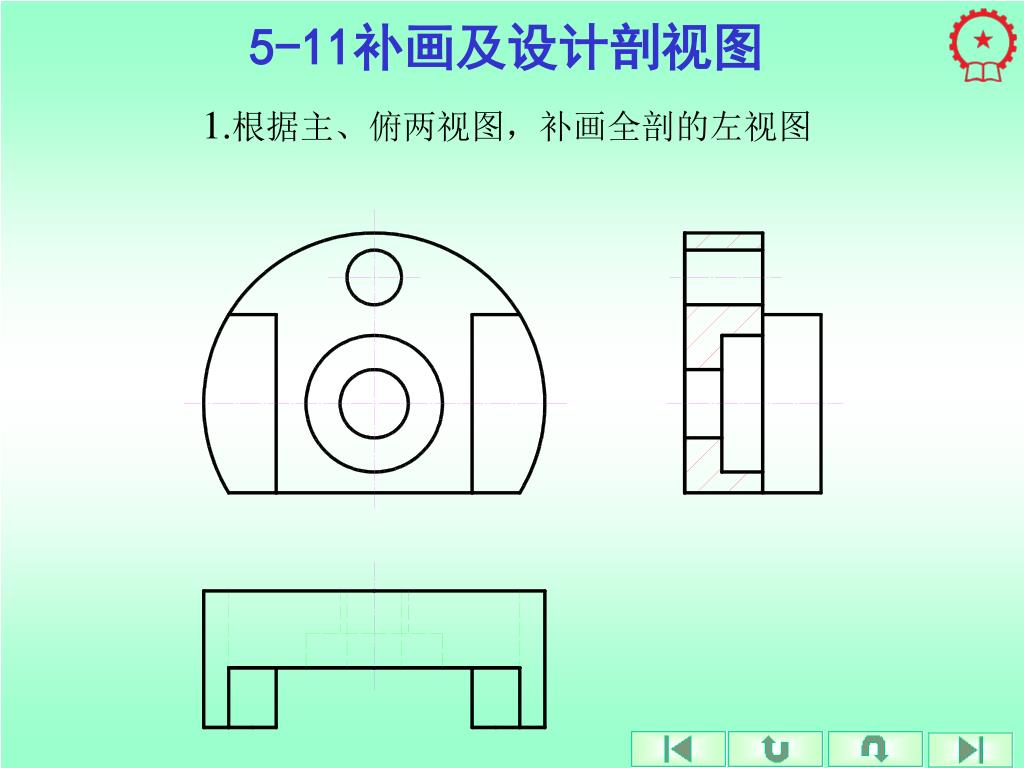

1.根据主、俯两视图,补画全剖的左视图


5-12半剖视图

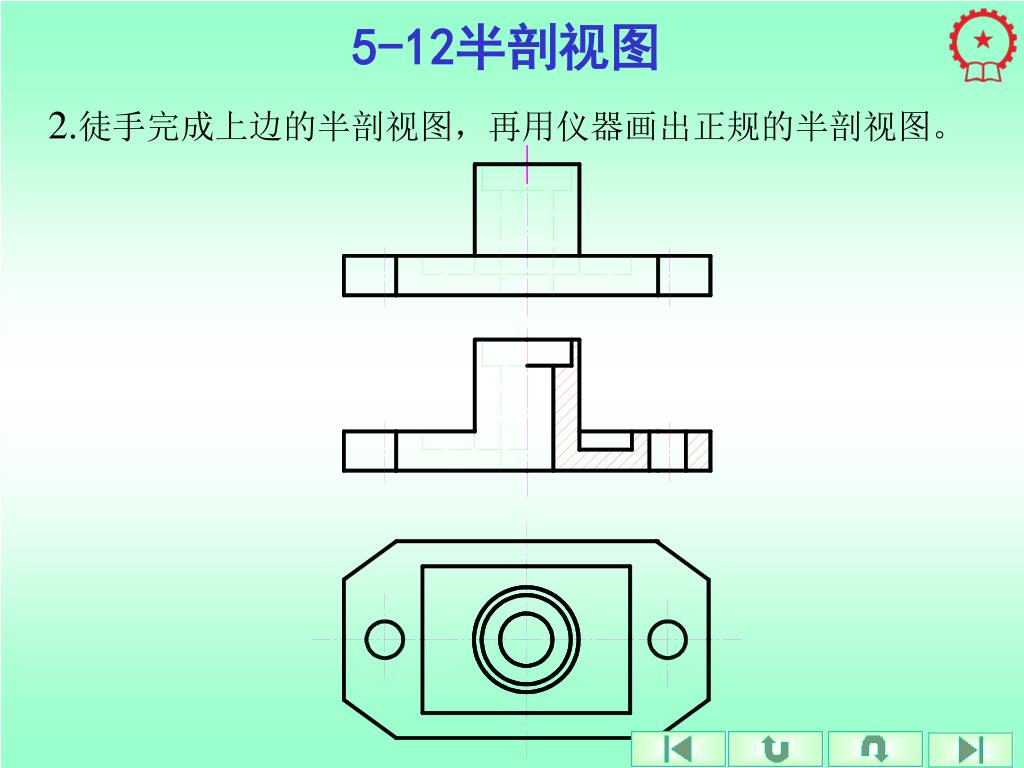

2.徒手完成上边的半剖视图,再用仪器画出正规的半剖视图。

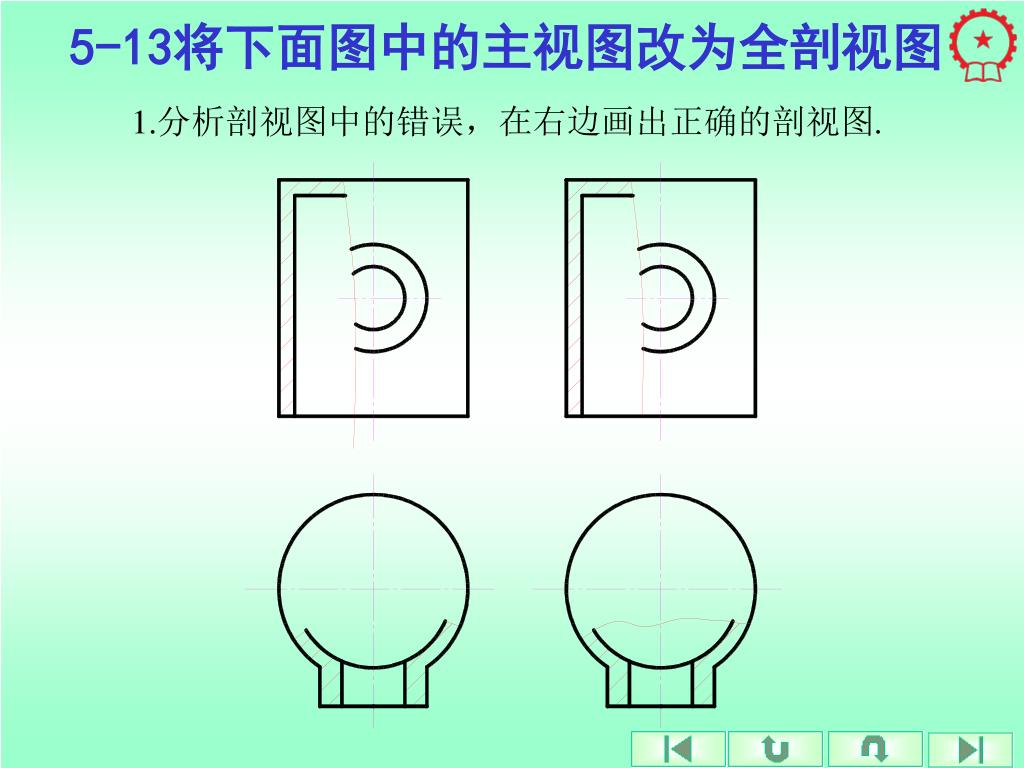

5-13将下面图中的主视图改为全剖视图

1.分析剖视图中的错误,在右边画出正确的剖视图.


5-13将下面图中的主视图改为全剖视图

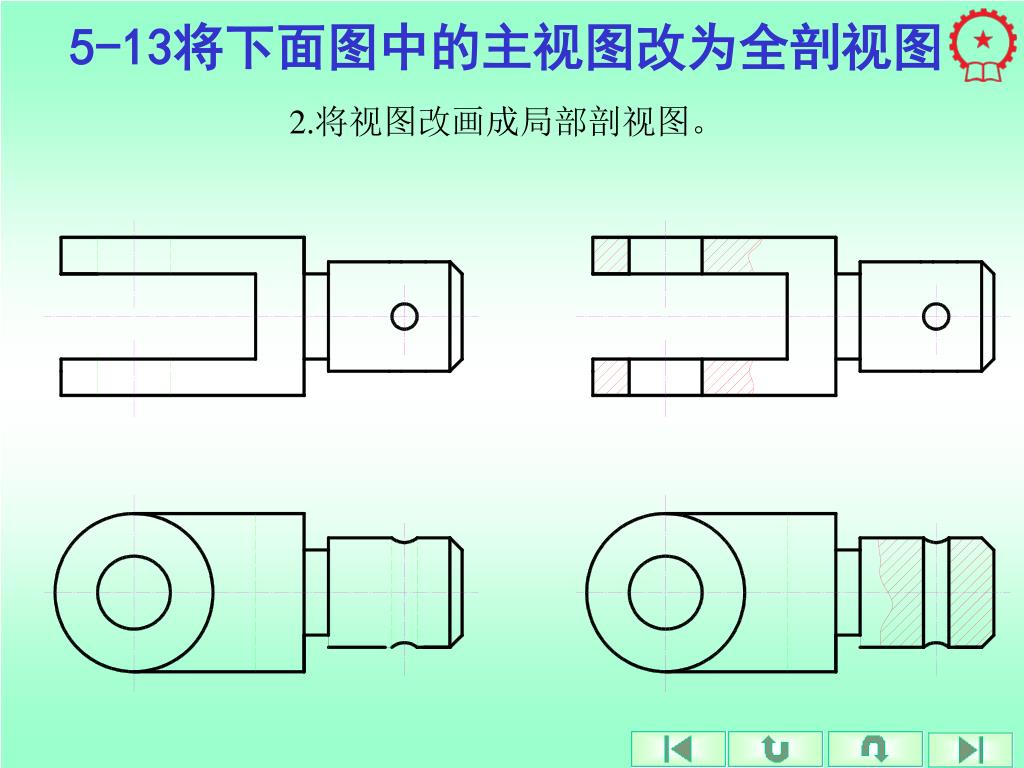

2.将视图改画成局部剖视图。

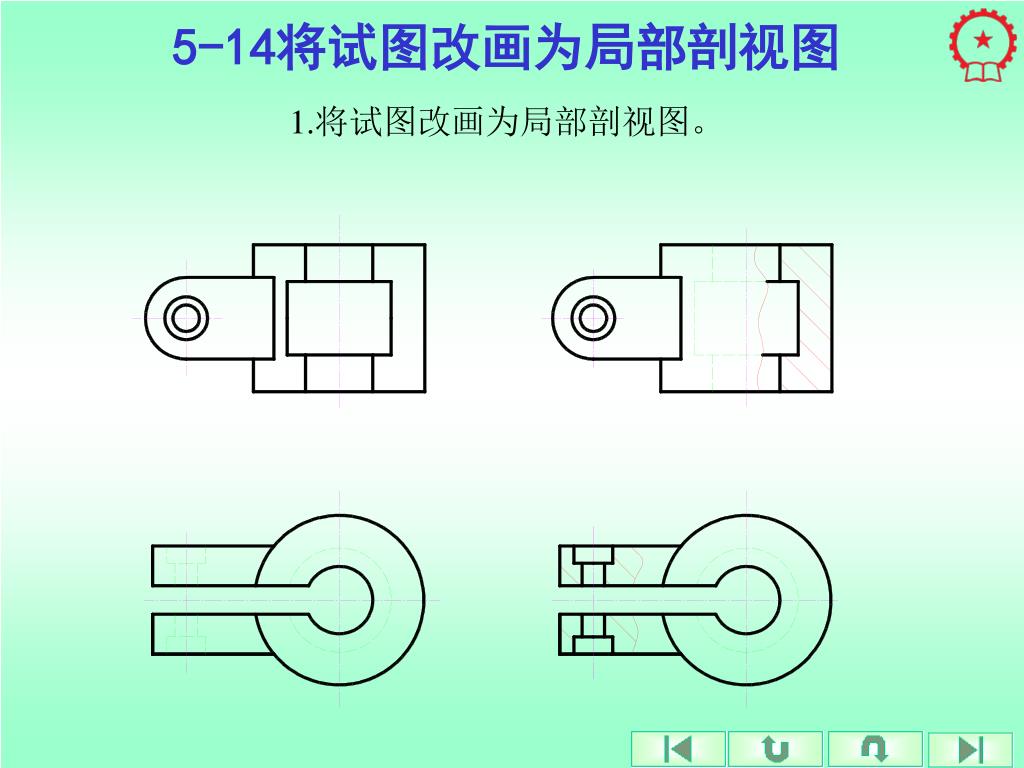

5-14将试图改画为局部剖视图

1.将试图改画为局部剖视图。


5-14将试图改画为局部剖视图

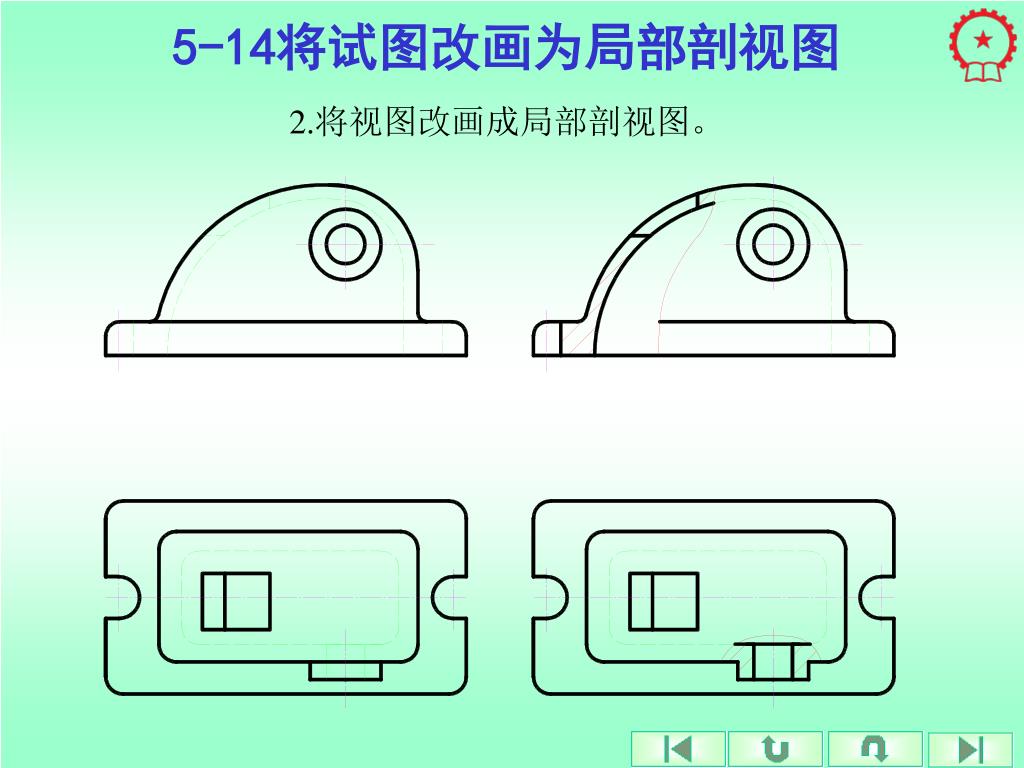

2.将视图改画成局部剖视图。


5 15 a a
5-15 画A-A全剖视图

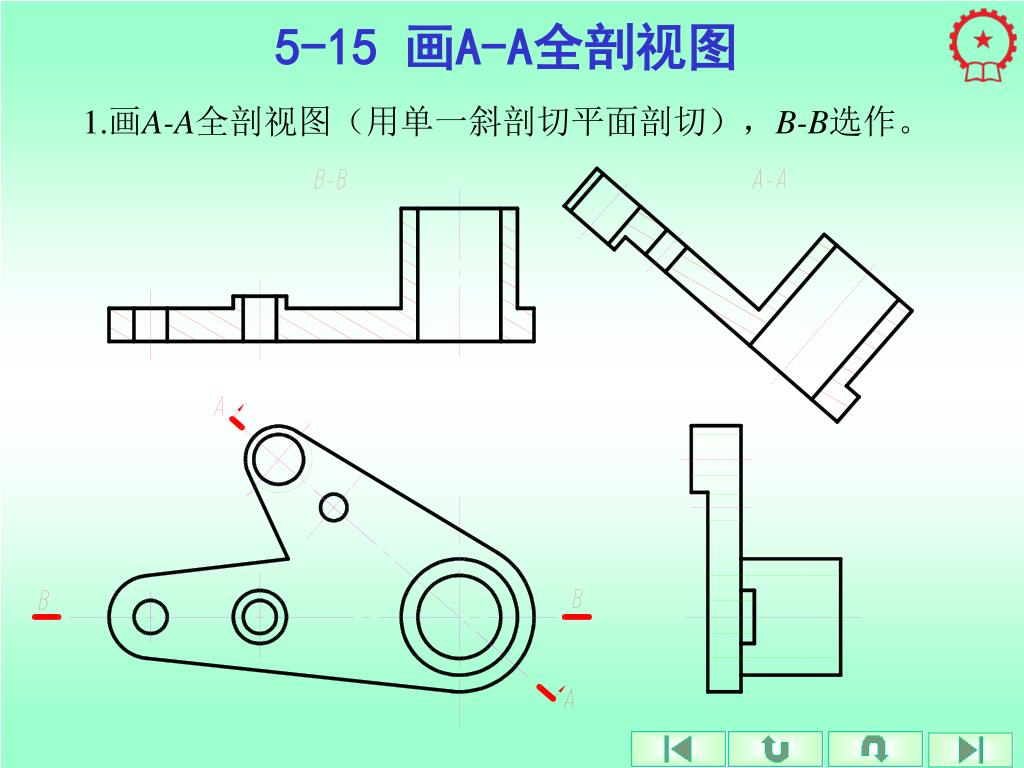

1.画A-A全剖视图(用单一斜剖切平面剖切),B-B选作。


5 15 a a1
5-15画A-A全剖视图

2.将视图改画成局部剖视图。


5-16将下面图中的主视图改为全剖视图

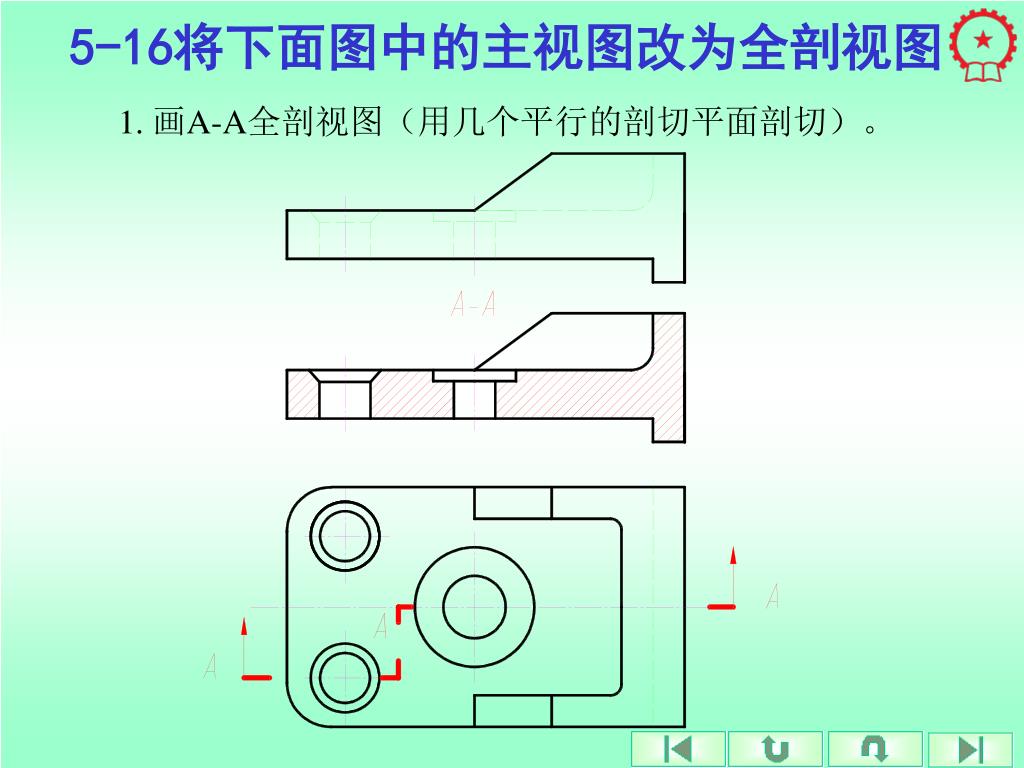

1. 画A-A全剖视图(用几个平行的剖切平面剖切)。


5-16将下面图中的主视图改为全剖视图

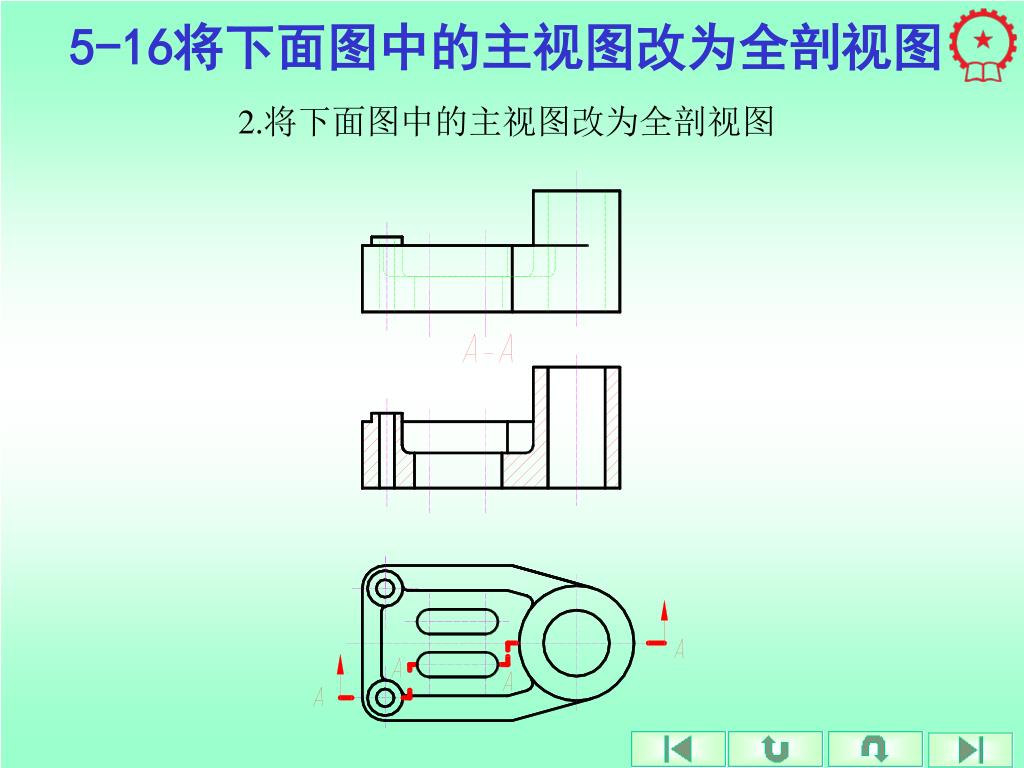

2.将下面图中的主视图改为全剖视图


5 17 a a
5-17画A-A全剖视图

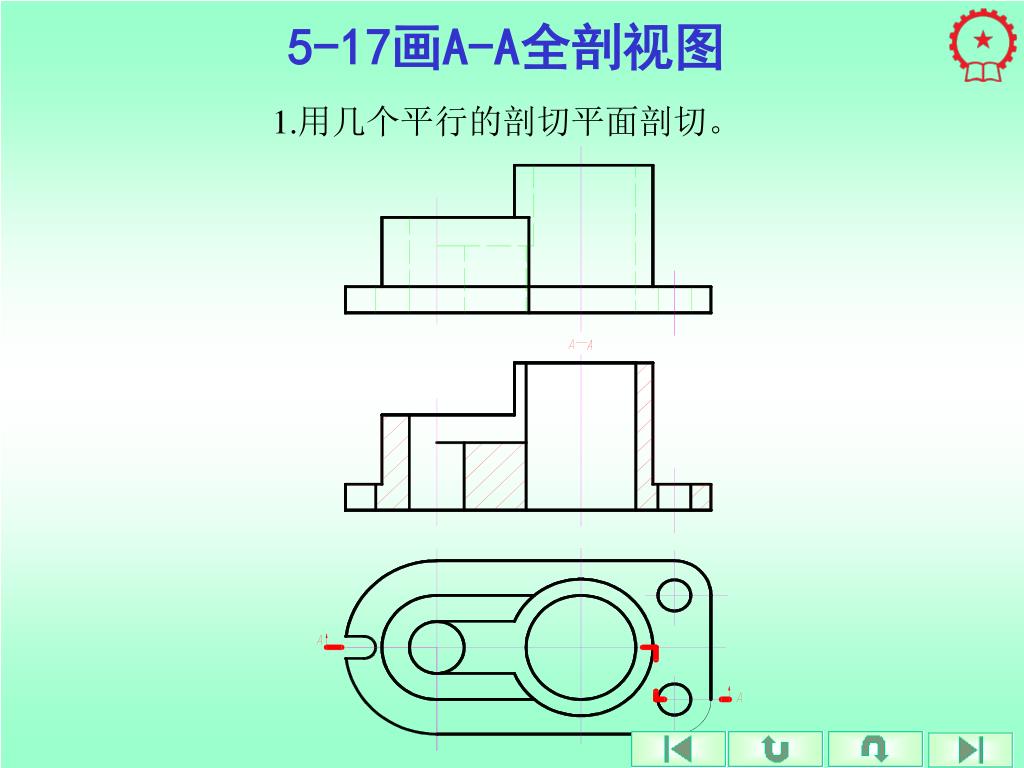

1.用几个平行的剖切平面剖切。


5 17 a a1
5-17画A-A全剖视图

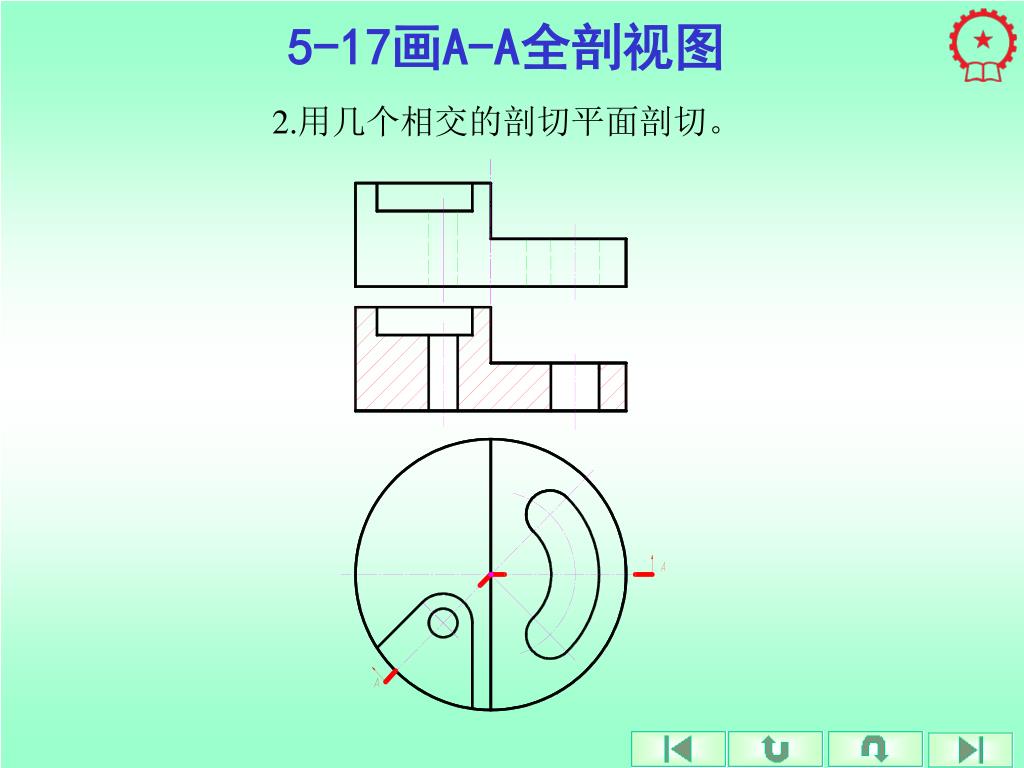

2.用几个相交的剖切平面剖切。


5 18 a a
5-18画A-A全剖视图

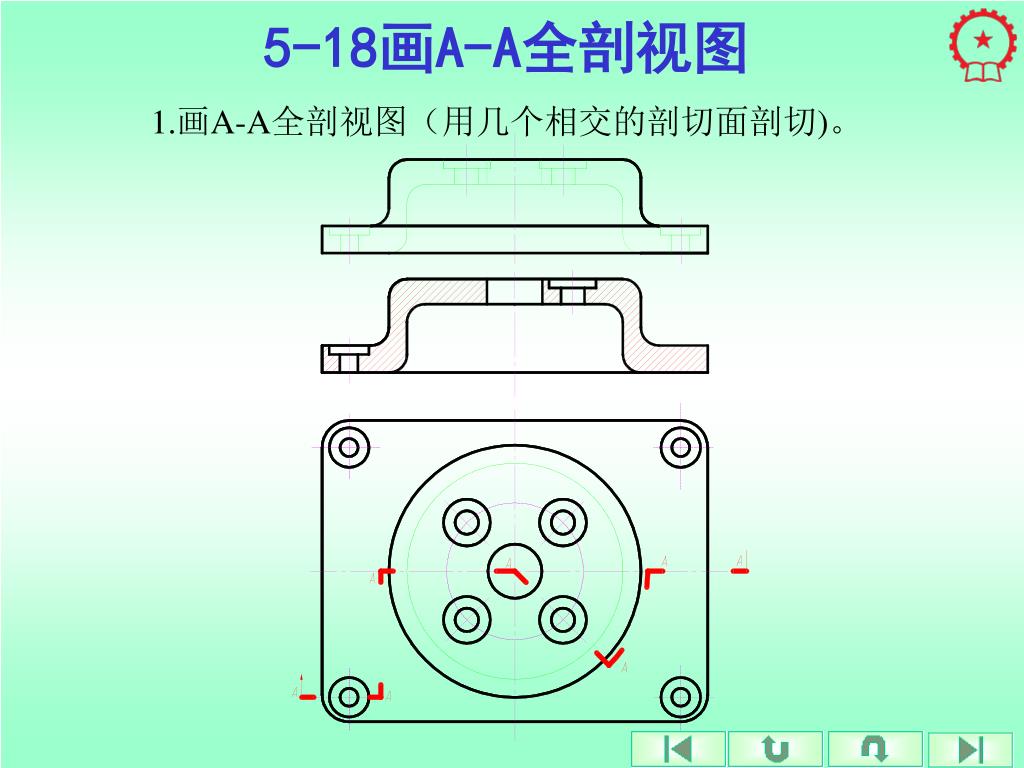

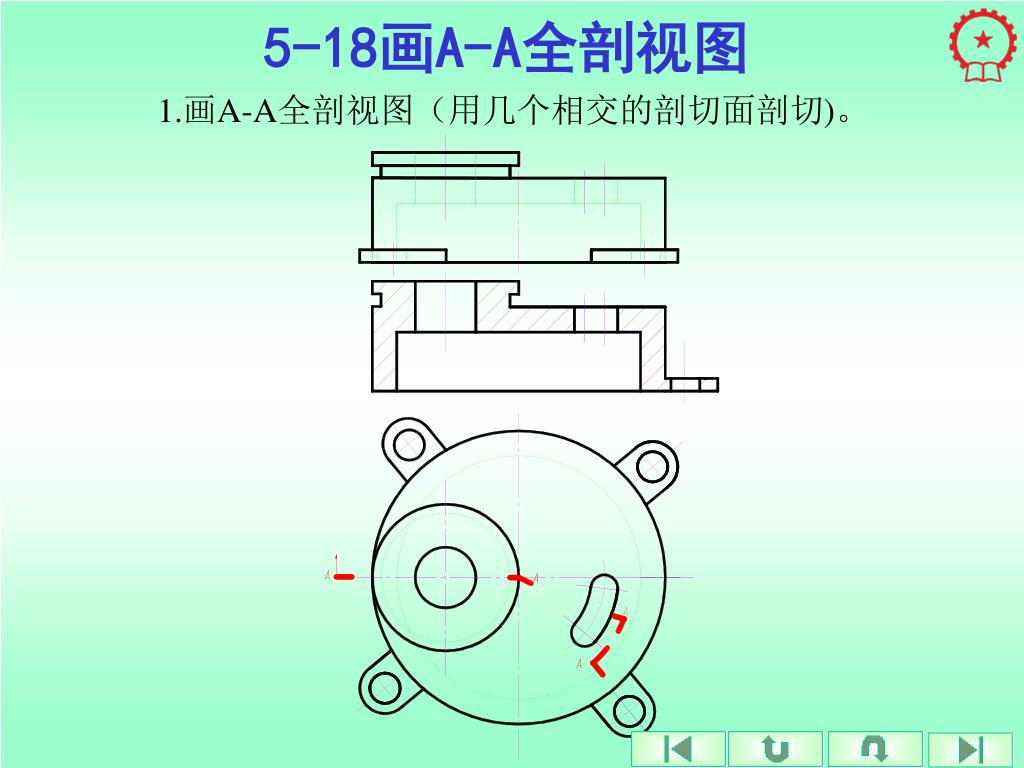

1.画A-A全剖视图(用几个相交的剖切面剖切)。


5 18 a a1
5-18画A-A全剖视图

1.画A-A全剖视图(用几个相交的剖切面剖切)。


5-20 断面图

1.在视图下方的各断面图中选出正确的图形,并进行标注。


5-20 断面图

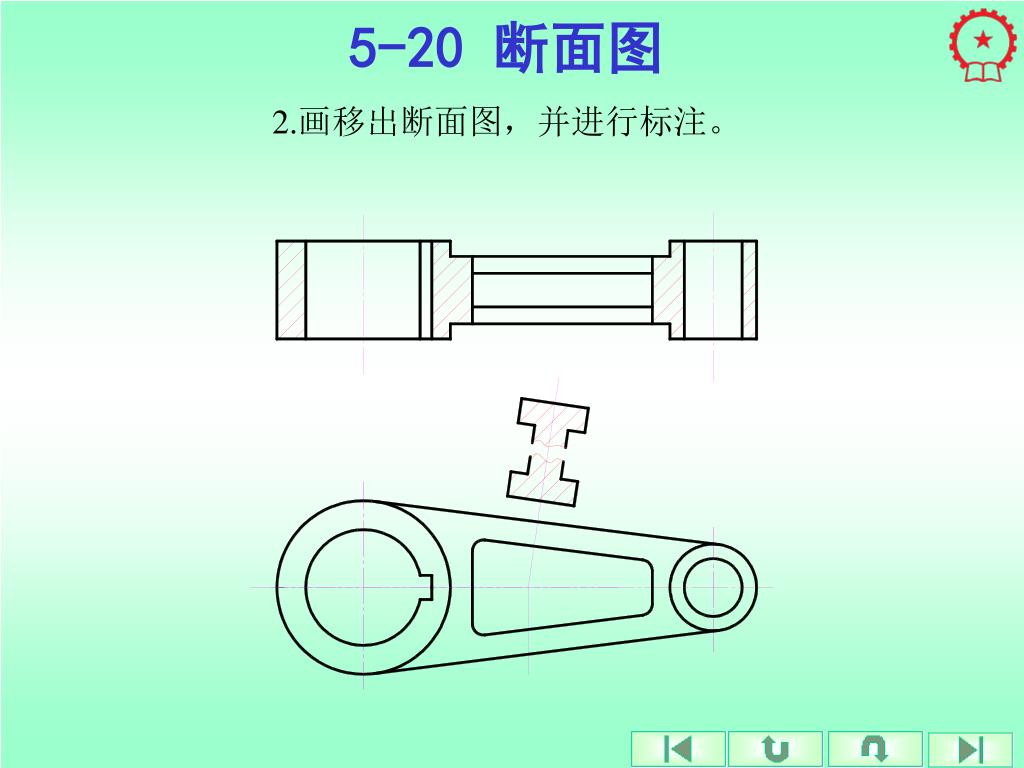

2.画移出断面图,并进行标注。

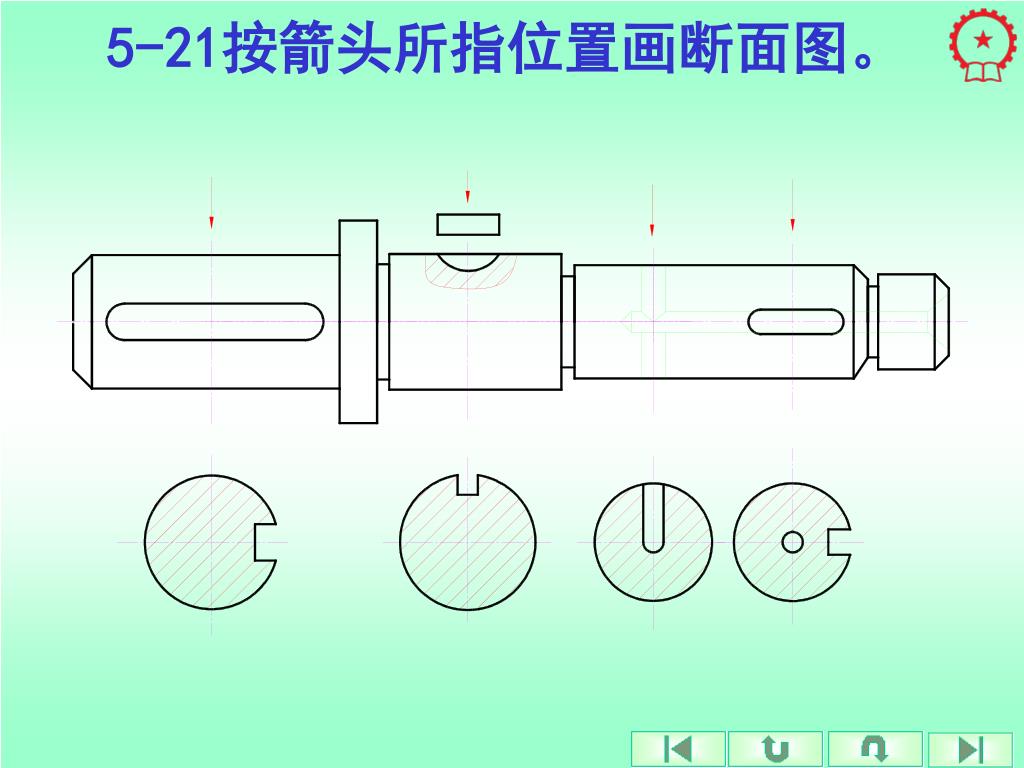

5-21按箭头所指位置画断面图。


5-22断面图

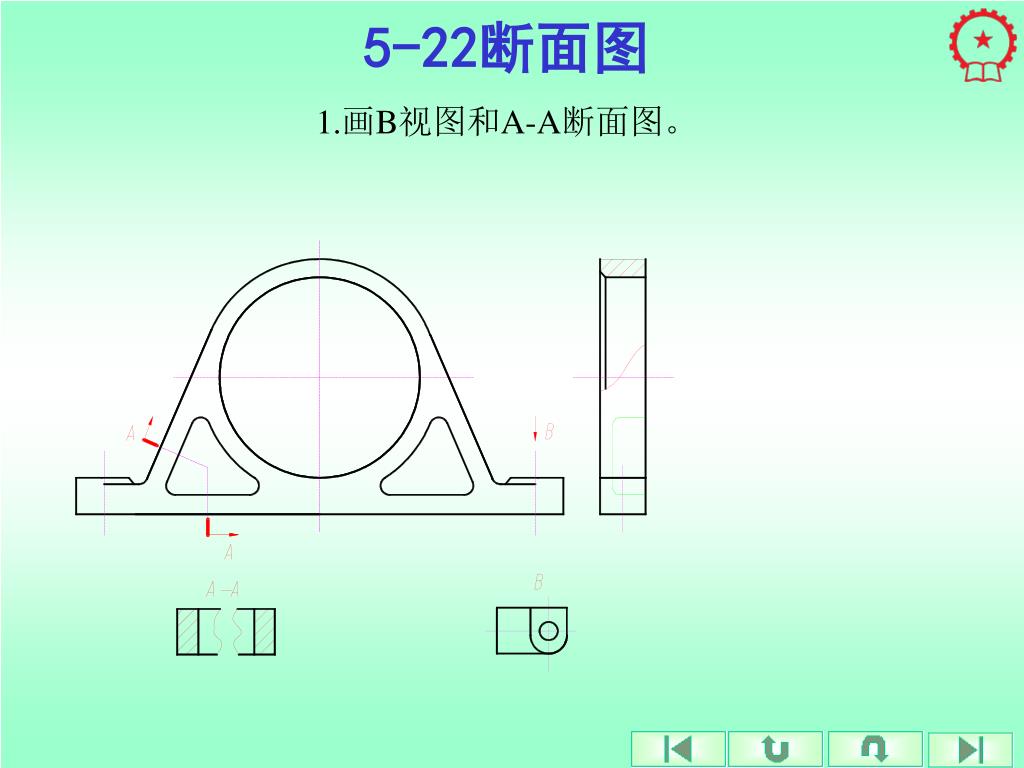

1.画B视图和A-A断面图。


5-22断面图

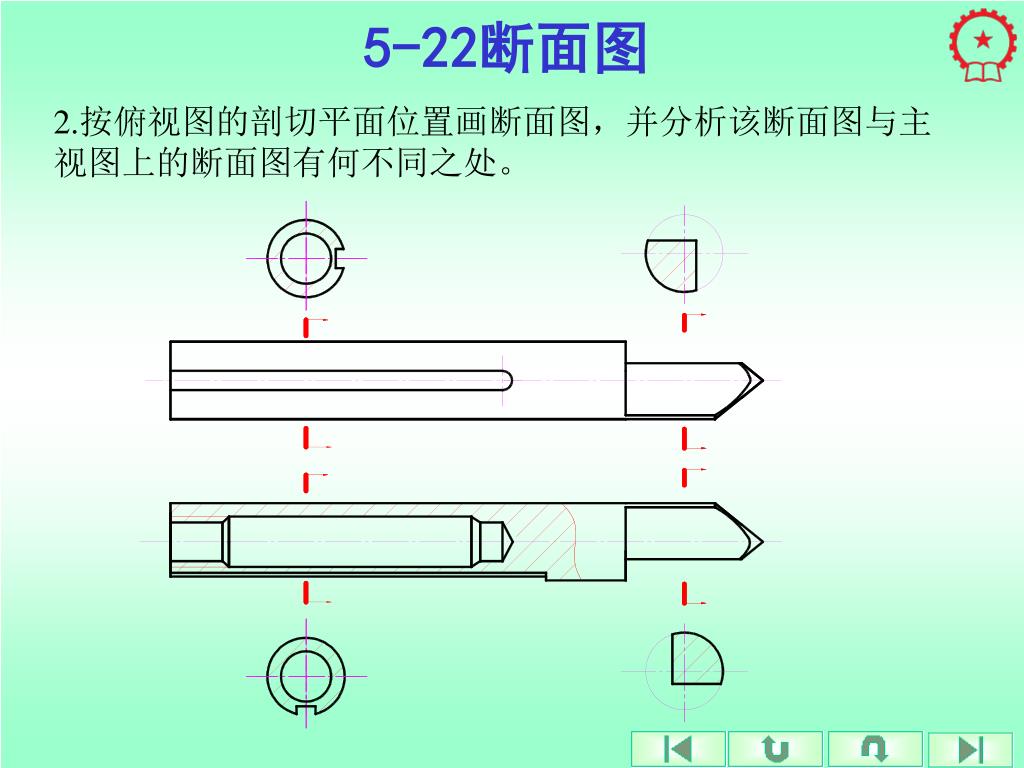

2.按俯视图的剖切平面位置画断面图,并分析该断面图与主视图上的断面图有何不同之处。


5-23按规定画剖视图

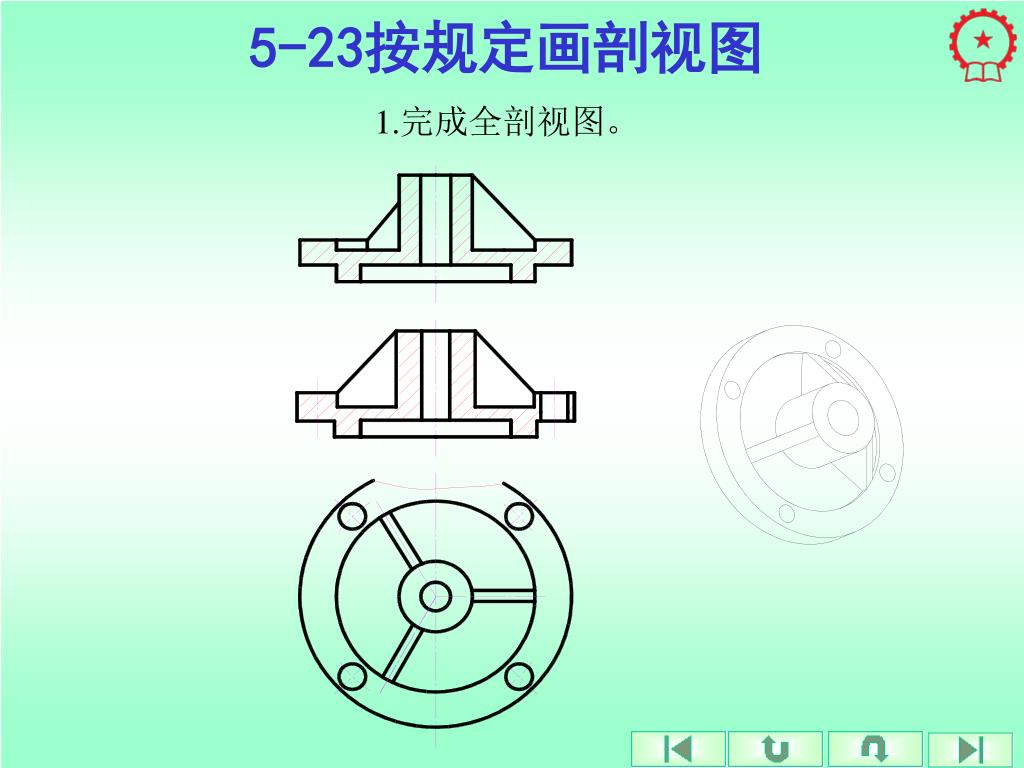

1.完成全剖视图。


5-23按规定画剖视图

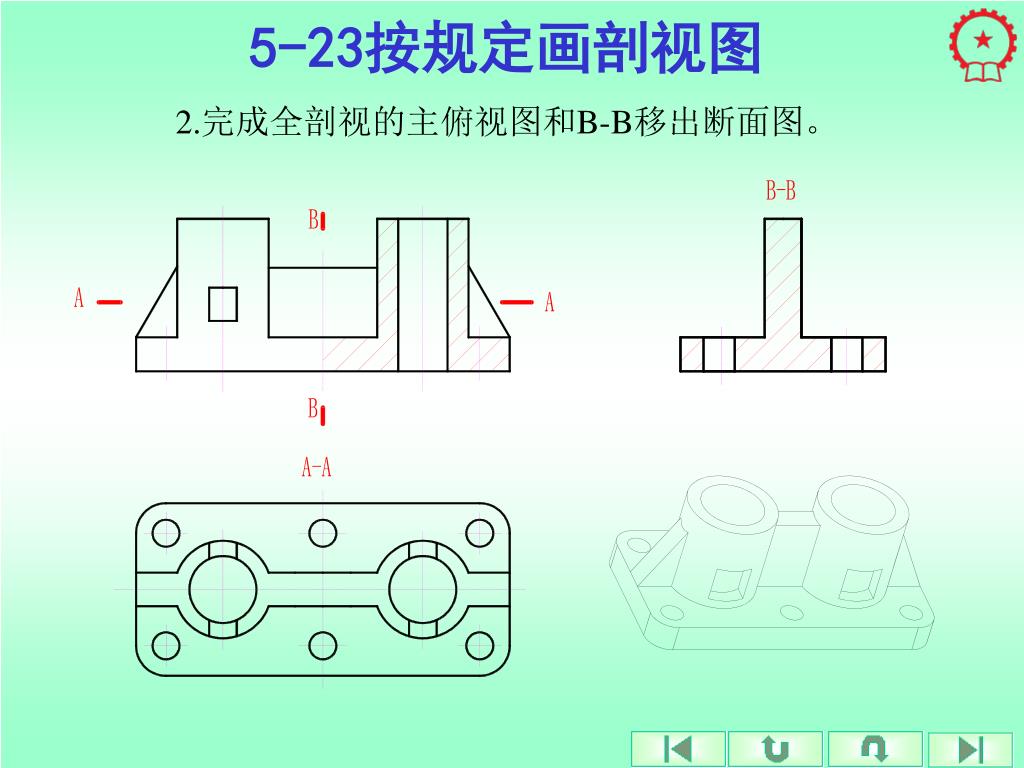

2.完成全剖视的主俯视图和B-B移出断面图。


5-26机件表达方法综合练习

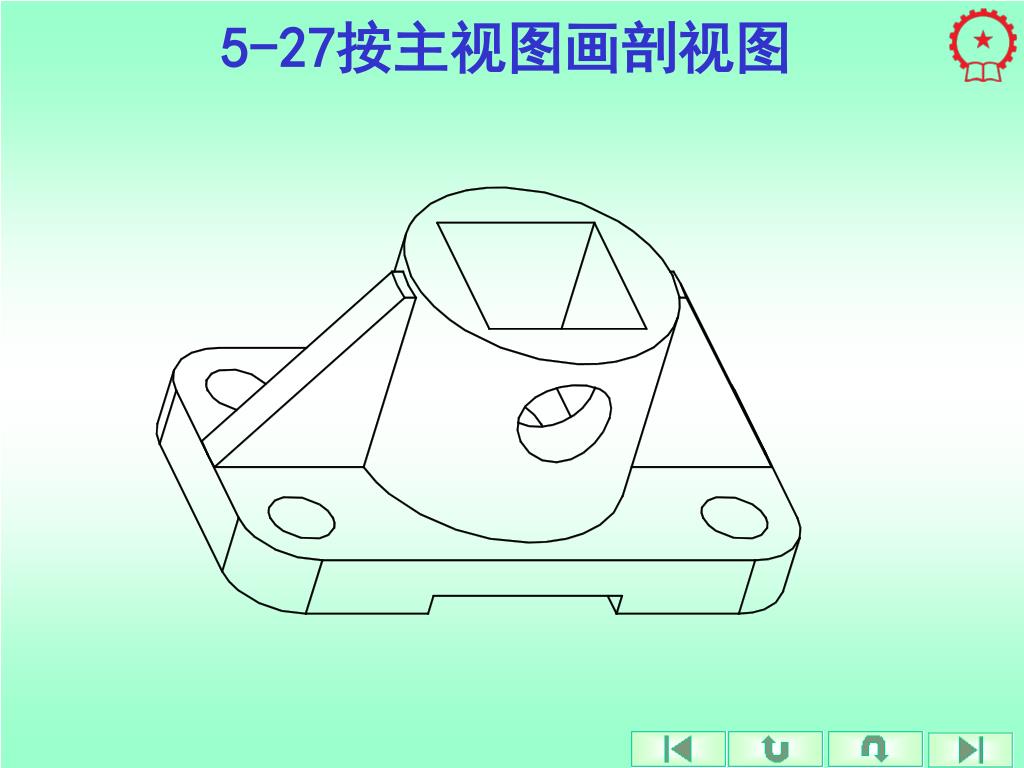

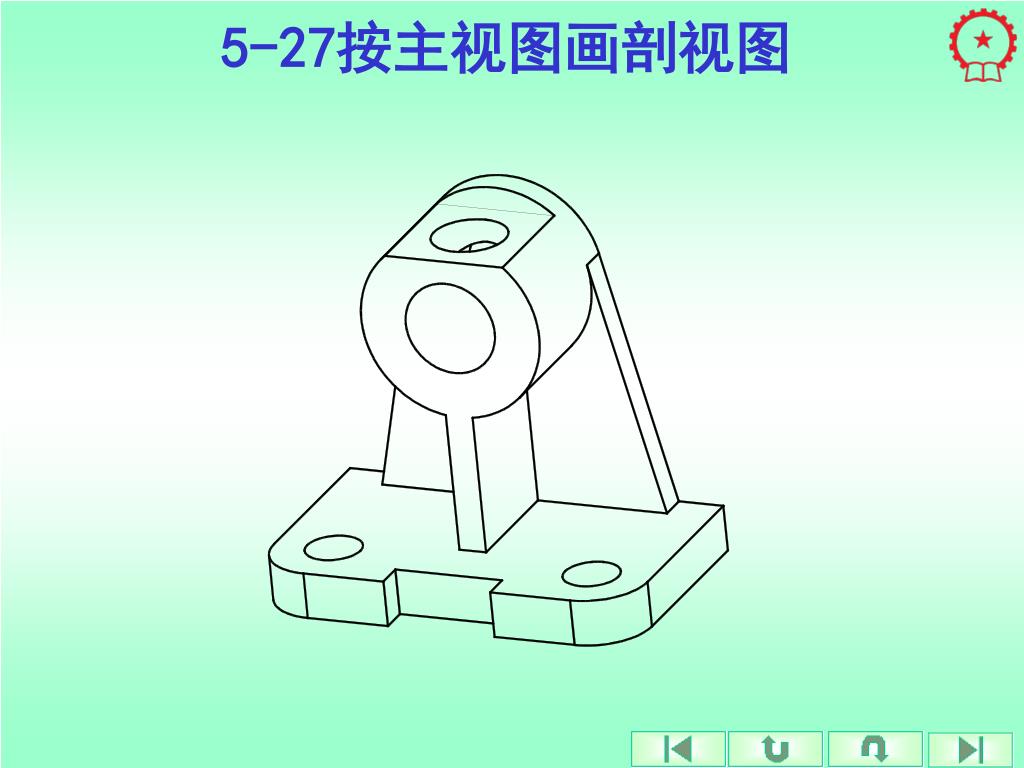

5-27按主视图画剖视图


5-27按主视图画剖视图

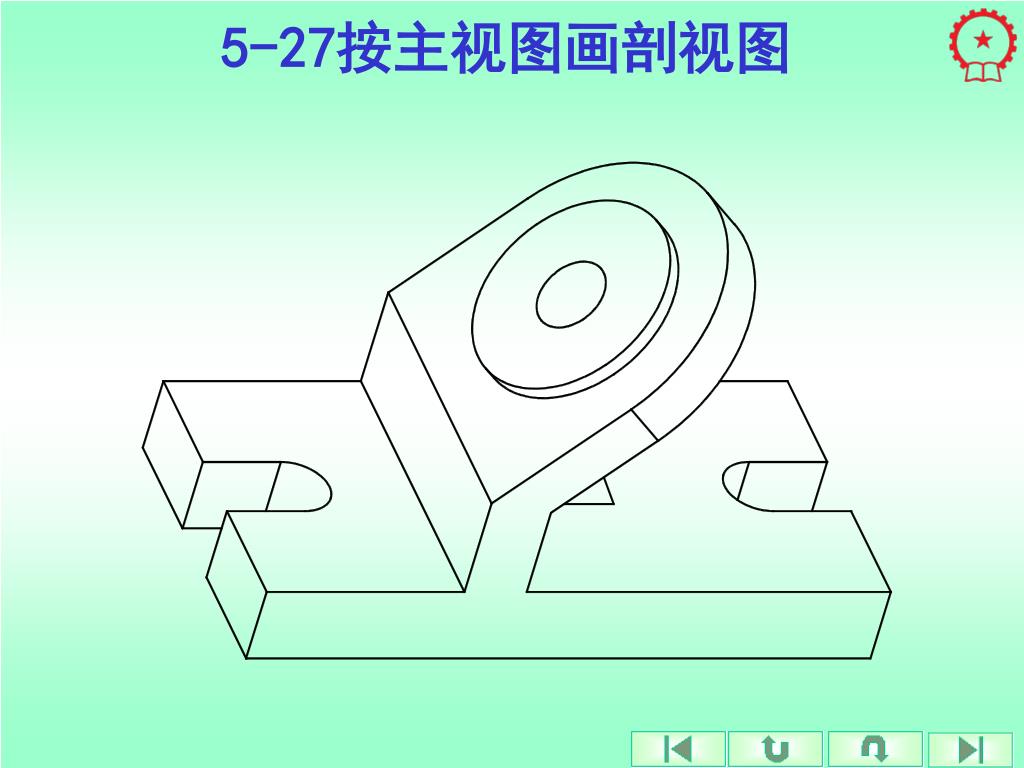

5-27按主视图画剖视图


5-27按主视图画剖视图


5-31第三角画法

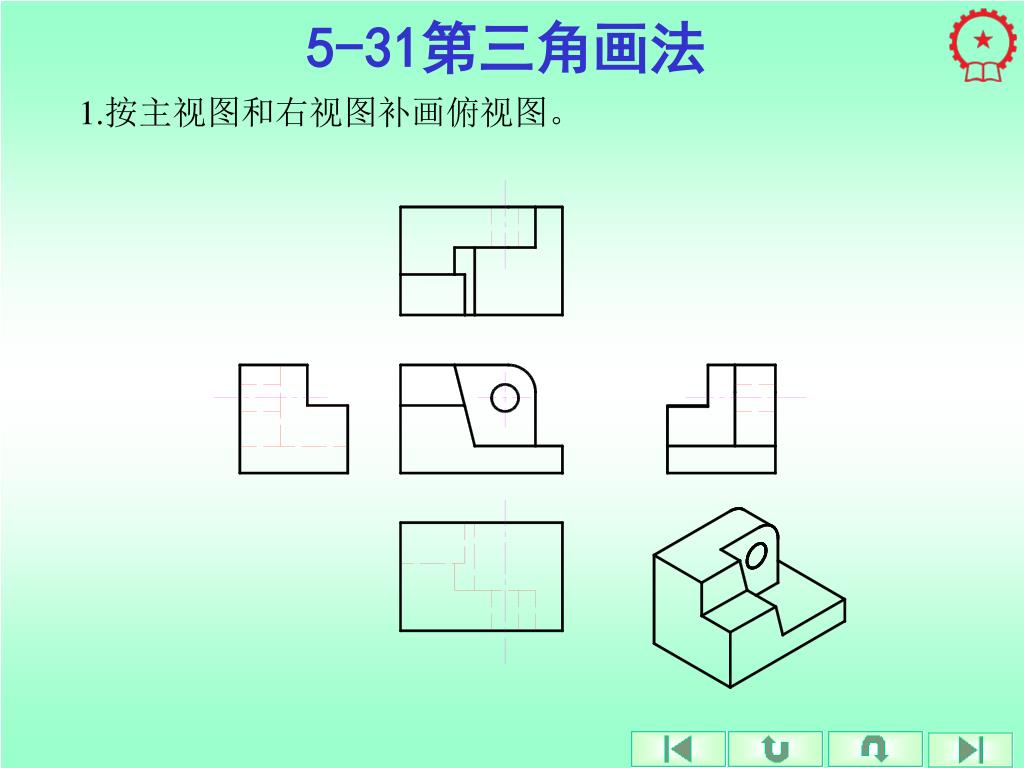

1.按主视图和右视图补画俯视图。


5-31第三角画法

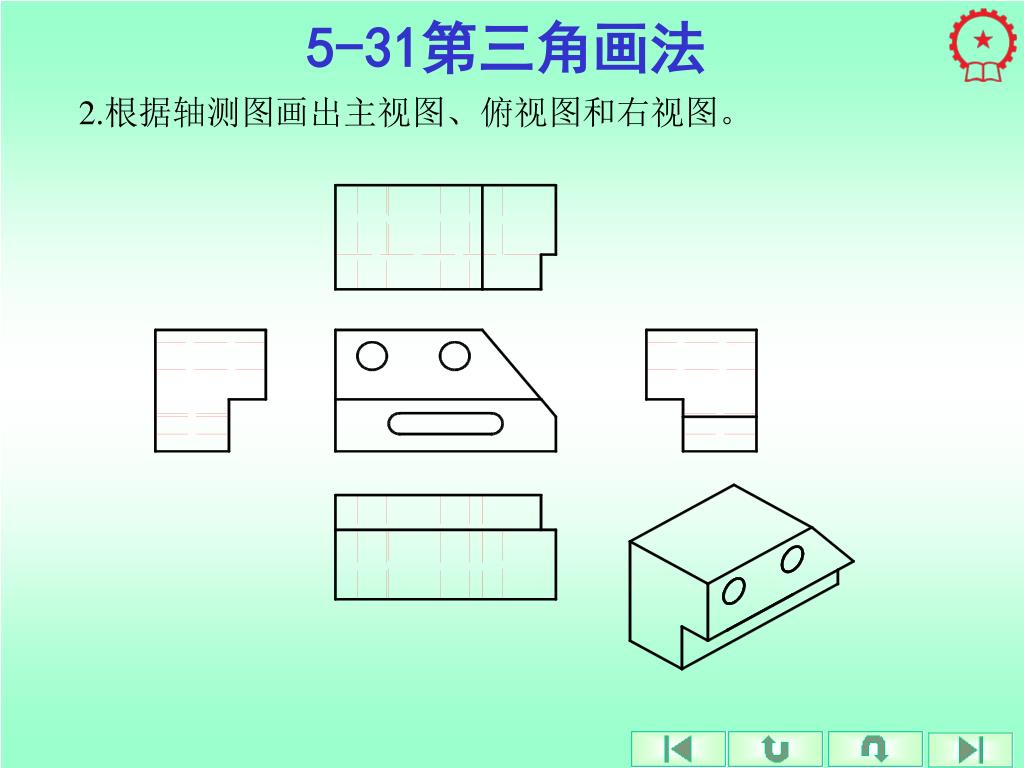

2.根据轴测图画出主视图、俯视图和右视图。
