  1. 《电气设备运行与维护》 学习情境3： 互感器检修

  2. 学习情境3：互感器检修 阶段介绍

  3. 学习情境3：互感器检修 第一阶段 专业知识 一、互感器的作用和类型 二、互感器的变比、误差、准确度及额定二次容量 三、互感器的接线方式 四、互感器的基本结构及型号 五、互感器的检修知识 六、真空注油及油处理的知识

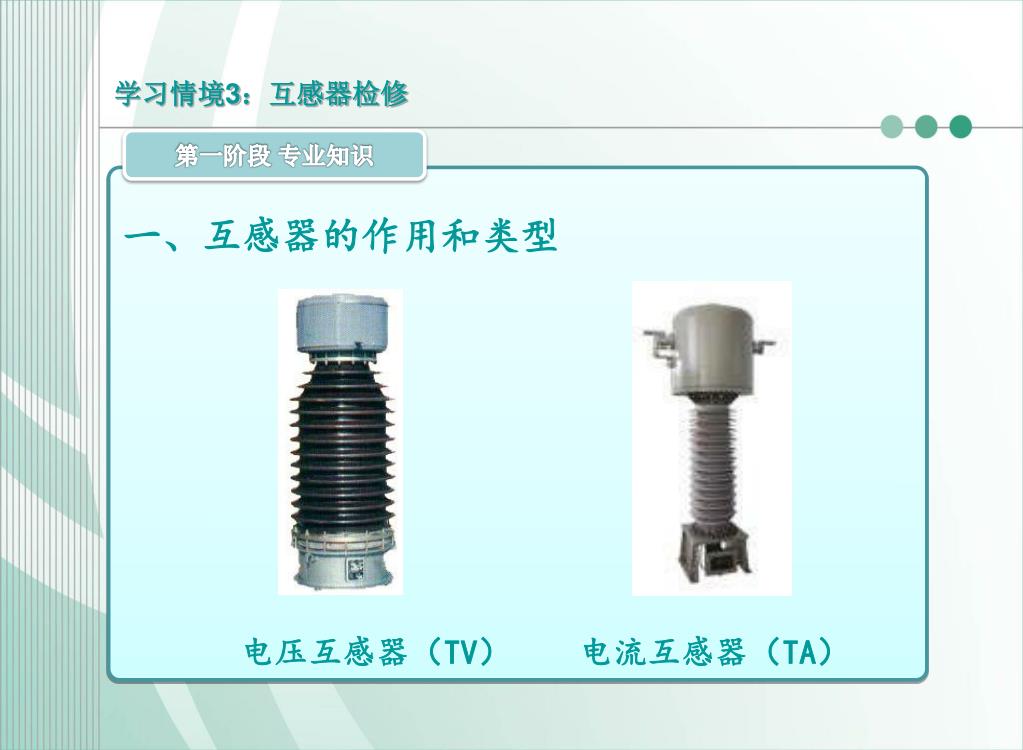

  4. 学习情境3：互感器检修 第一阶段 专业知识 一、互感器的作用和类型 电压互感器（TV） 电流互感器（TA）

  5. 学习情境3：互感器检修 第一阶段 专业知识 二、互感器的变比、误差、准确度及额定二次容量 （1）电流互感器的变比、误差、准确级及额定二次容量 （2）电压互感器的变比、误差、准确度及额定二次容量

  6. 学习情境3：互感器检修 第一阶段 专业知识 三、互感器的接线方式 1.电流互感器的 接线方式 （a）单相接线 （b）两相V形接线 （c）两相电流差接线 （d）星形接线

  7. 学习情境3：互感器检修 第一阶段 专业知识 2.电压互感器的接线方式 （a）单相电压互感器的接线 （b） V，V形接线。 （c）一台三相三柱式电压互感器 Y，yn接线。 （d）一台三相五柱式电压互感器 的Yn，yn，d0接线。 （e）三个单相三绕组电压互感器 接成的Yn，yn，d接线。

  8. 学习情境3：互感器检修 第一阶段 专业知识 五、互感器的基本结构及型号 1.电流互感器的基本结构 结构：铁芯和一次、二次绕组 分类：按照安装地点分：户内式、户外式 按照安装方式分：穿墙式、支持式、装入式 按一次绕组的匝数分：单匝式、多匝式 按照绝缘方式分：干式、浇注式、油浸式、瓷绝缘、气体绝缘以及电容式。

  9. 学习情境3：互感器检修 第一阶段 专业知识 2.电流互感器的型号 1： 产品名称；　 2：一次绕组形式, 安装形式；　 3：绝缘形式，结构形式； 4：结构形式，用途；　 5：设计序号；表示同类产品在技术性能和结构尺寸变化的改型设计，为了与原设计相区别，在型号的字母之后加注阿拉伯数1、2、3…，表示第几次改型设计； 6：额定电压（kV）；　 7：准确度等级； 8：额定电流（A）。

  10. 学习情境3：互感器检修 第一阶段 专业知识 3.电压互感器的基本结构 按安装地点分：户内式、户外式 按相数分：单相式、三相式 按绕组数分：双绕组、三绕组、四绕组式 按结构原理分：电磁式、电容式 按绝缘方式分：干式、浇注式、油浸式、气体绝缘式

  11. 学习情境3：互感器检修 第一阶段 专业知识

  12. 学习情境3：互感器检修 第一阶段 专业知识 4.电压互感器的型号 1：产品名称； 2：相数； 3：绝缘形式； 4：结构形式； 5：设计序号；6：额定电压（kV）。

  13. 学习情境3：互感器检修 第一阶段 专业知识 六、互感器的检修知识 １.互感器的检修分类及周期 （１）检修分类 1）小修 2）大修 3）临时性检修 （２）检修周期 1）小修 2）大修 3）临时性检修针对运行中发现的严重缺陷及时进行。 ２.检修项目 (１)小修项目 (２)大修项目

  14. 学习情境3：互感器检修 第一阶段 专业知识 七、真空注油及油处理的知识 1.真空注油工艺要点 2.绝缘油的处理
