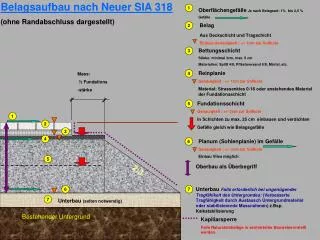

  1. Belagsaufbau nach Neuer SIA 318 (ohne Randabschluss dargestellt) Mass: ½ Fundations -stärke Planum (Sohlenplanie) im Gefälle Genauigkeit : +/- 3cm zur Sollkote Einbau Vlies möglich 2:3 1 Oberflächengefälle Je nach Belagsart: 1% bis 2,5 % Gefälle 2 Belag Aus Deckschicht und Tragschicht Einbau-Genauigkeit : +/- 1cm zur Sollkote 3 Bettungsschicht Stärke: minimal 3cm, max. 5 cm Materialien: Splitt 4/8, Pflästerersand 0/8, Mörtel, etc. 4 Reinplanie Genauigkeit : +/- 1cm zur Sollkote Material: Strassenkies 0-16 oder anstehendes Material der Fundationsschicht 5 Fundationsschicht Genauigkeit : +/- 2cm zur Sollkote In Schichten zu max. 25 cm einbauen und verdichten Gefälle gleich wie Belagsgefälle 1 2 3 4 6 5 Oberbau als Überbegriff 6 7 Unterbau Falls erforderlich bei ungenügender Tragfähikeit des Untergrundes: (Verbesserte Tragfähigkeit durch Austausch Untergrundmaterial oder stabilisierende Massnahmen)z.Bsp. Kalkstabilisierung Unterbau (selten notwendig) 7 Bestehender Untergrund Kapillarsperre FallsNatursteinbeläge in vermörtelter Bauweise erstellt werden.
