Presentation Transcript
slide1

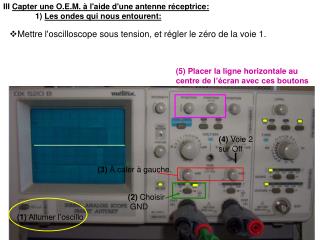

III Capter une O.E.M. à l'aide d'une antenne réceptrice:

1) Les ondes qui nous entourent:

  • Mettre l'oscilloscope sous tension, et régler le zéro de la voie 1.

(5) Placer la ligne horizontale au centre de l’écran avec ces boutons

(4) Voie 2 sur Off

(3) À caler à gauche.

(2) Choisir GND

(1) Allumer l’oscillo

slide2

III Capter une O.E.M. à l'aide d'une antenne réceptrice:

1) Les ondes qui nous entourent:

  • Mettre l'oscilloscope sous tension, et régler le zéro de la voie 1.
  • Choisir un balayage de 10 ms / div.
slide3

Connecter un fil conducteur de 1 m (avec pince croco) sur la voie 1 (pas de fil connecté à la masse).

slide4

En utilisant les possibilités de réglage de l'oscilloscope, observer le signal quasi-sinusoïdal ainsi capté par l'antenne. L'utilisation du niveau de déclenchement (« level ») sera nécessaire pour stabiliser le signal obtenu.

Agir en tournant très légèrement à gauche ou à droite, jusqu’à stabilisation du signal.

(1) Choisir AC
