Стандарты Владивостокского государственного университета эконо

1. СТП 1.005-2004Система вузовской учебной документацииОбщие требования к оформлению текстовой части дипломных, курсовых работ (проектов), рефератов, контрольных работ, отчетов по практикам, лабораторным работамСтруктура и правила оформления Стандарты Владивостокского государственного университета экономики и сервиса

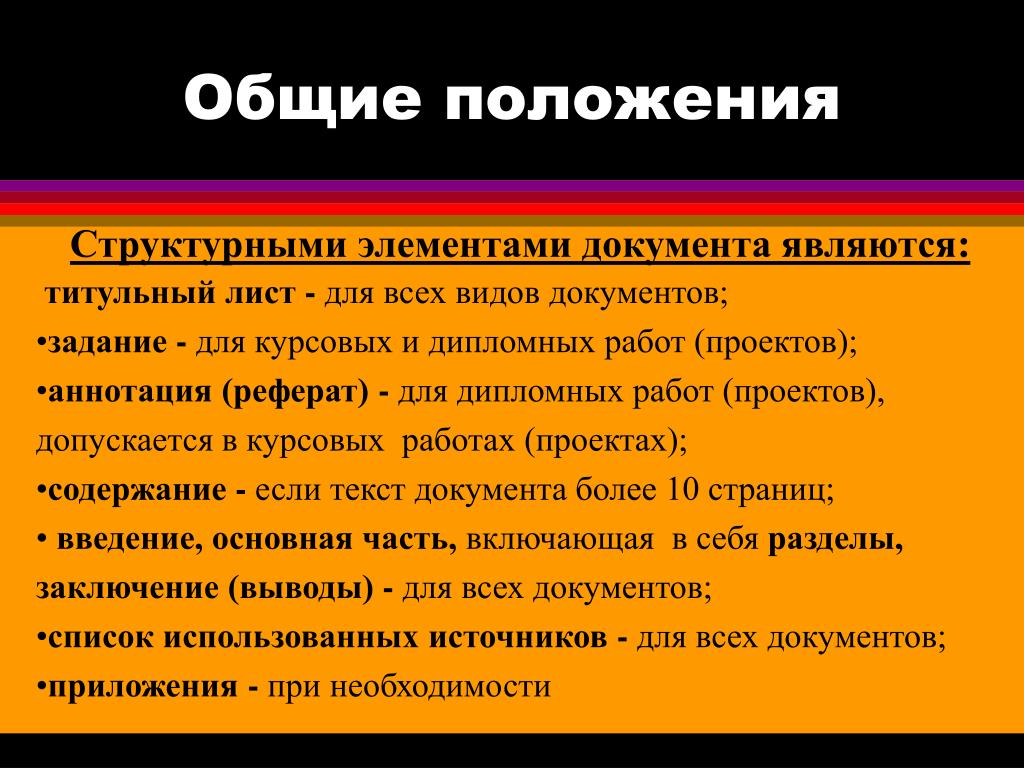

2. Общие положения • Структурными элементами документа являются: • титульный лист - для всех видов документов; • задание - для курсовых и дипломных работ (проектов); • аннотация (реферат) - для дипломных работ (проектов),допускается в курсовых работах (проектах); • содержание - если текст документа более 10 страниц; • введение, основная часть, включающая в себя разделы, заключение (выводы) - для всех документов; • список использованных источников - для всех документов; • приложения - при необходимости

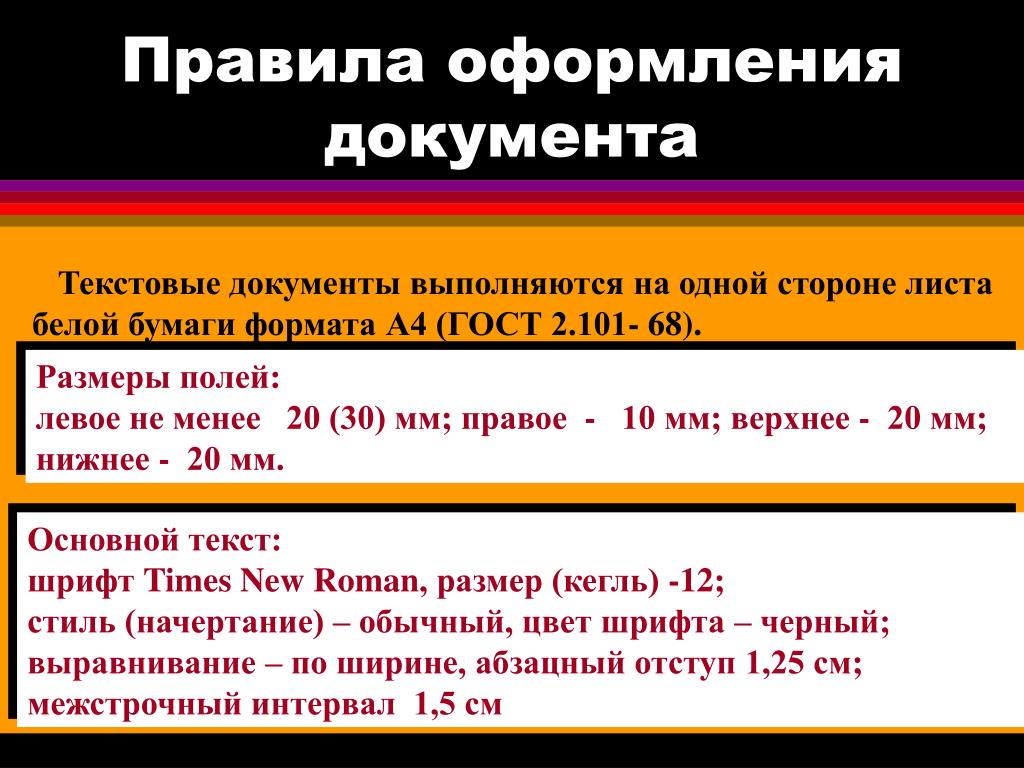

3. Правила оформления документа Текстовые документы выполняются на одной стороне листа белой бумаги формата А4 (ГОСТ 2.101- 68). Размеры полей: левое не менее 20 (30) мм; правое - 10 мм; верхнее - 20 мм; нижнее - 20 мм. Основной текст: шрифт Times New Roman, размер (кегль) -12; стиль (начертание) – обычный, цвет шрифта – черный; выравнивание – по ширине, абзацный отступ 1,25 см; межстрочный интервал 1,5 см

4. 3 Номер страницы Правила оформления документа Нумерация листов документа и приложений, входящий в состав документа должна быть сквозной. Страницы текстового документа нумеруются арабскими цифрами. Титульный лист включается в общую нумерацию документа. На титульном листе номер не ставят, на последующих страницах номер ставят в правом верхнем углу.

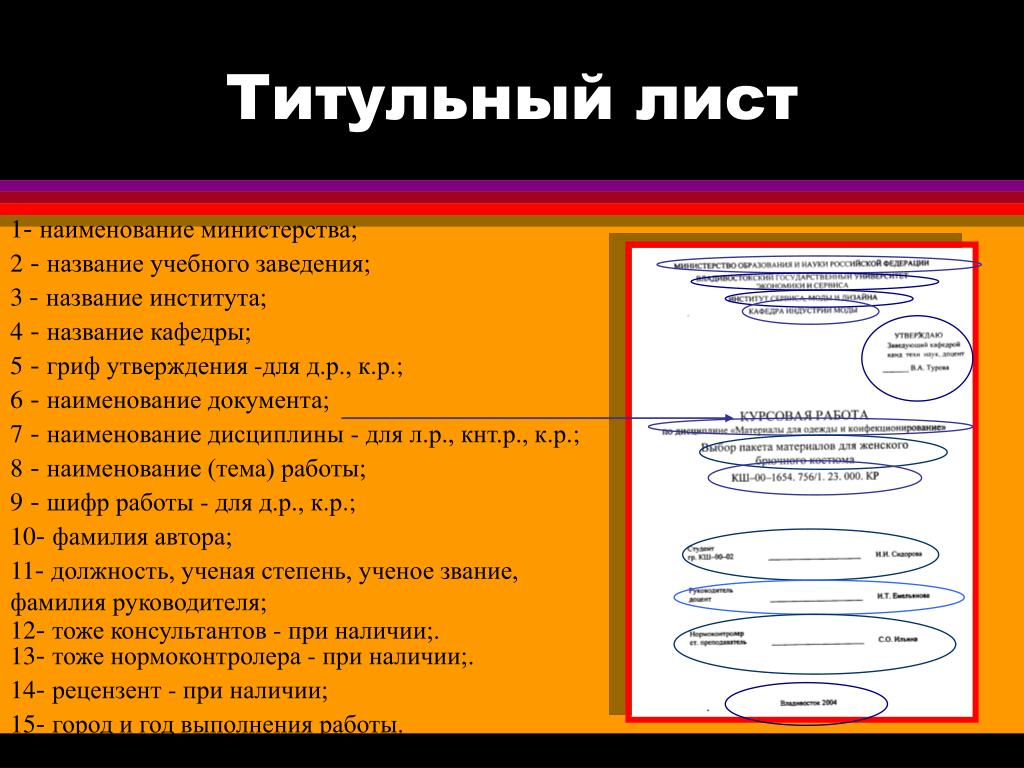

5. Титульный лист 1- наименование министерства; 2 - название учебного заведения; 3- название института; 4 - название кафедры; 5 - гриф утверждения -для д.р., к.р.; 6 - наименование документа; 7 - наименование дисциплины - для л.р., кнт.р., к.р.; 8 - наименование (тема) работы; 9 - шифр работы - для д.р., к.р.; 10- фамилия автора; 11- должность, ученая степень, ученое звание, фамилия руководителя; 12- тоже консультантов - при наличии;. 13- тоже нормоконтролера - при наличии;. 14- рецензент - при наличии; 15- город и год выполнения работы.

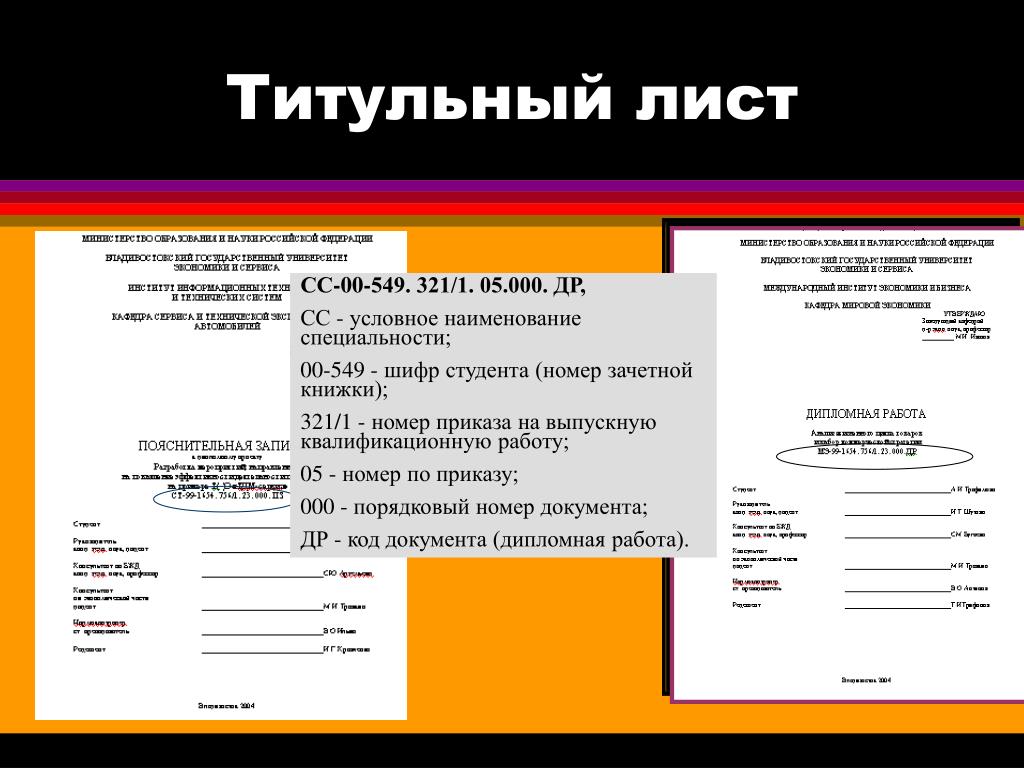

6. Титульный лист СС-00-549. 321/1. 05.000. ДР, СС - условное наименование специальности; 00-549 - шифр студента (номер зачетной книжки); 321/1 - номер приказа на выпускную квалификационную работу; 05 - номер по приказу; 000 - порядковый номер документа; ДР - код документа (дипломная работа).

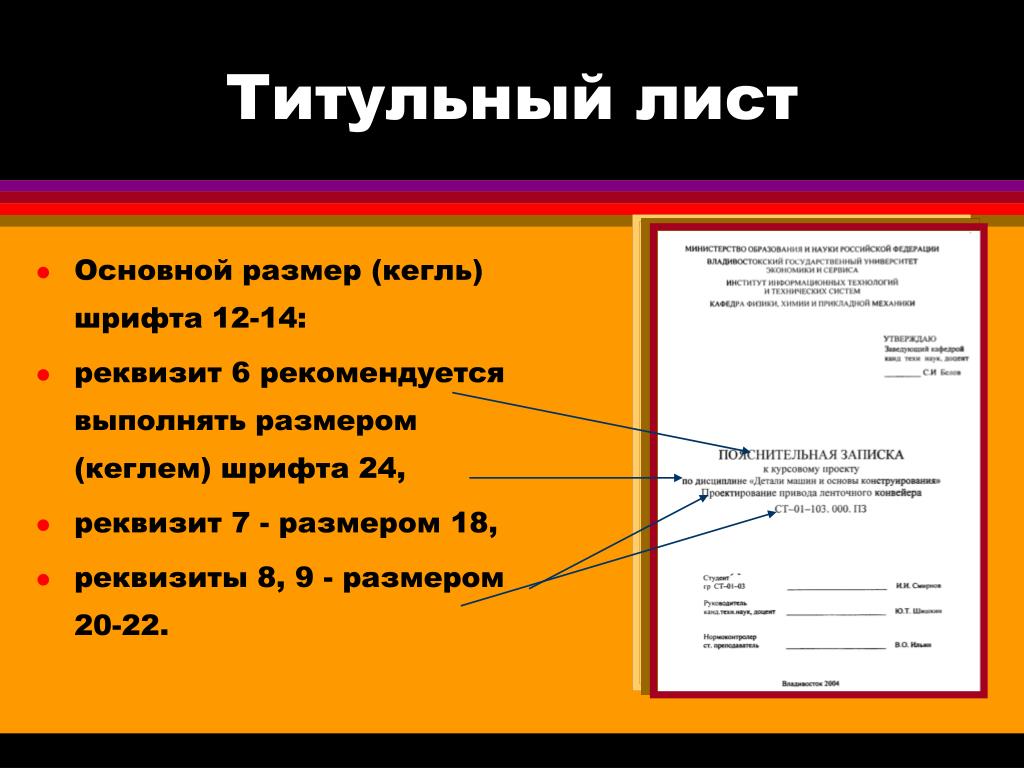

7. Титульный лист • Основной размер (кегль) шрифта 12-14: • реквизит 6 рекомендуется выполнять размером (кеглем) шрифта 24, • реквизит 7 - размером 18, • реквизиты 8, 9 - размером 20-22.

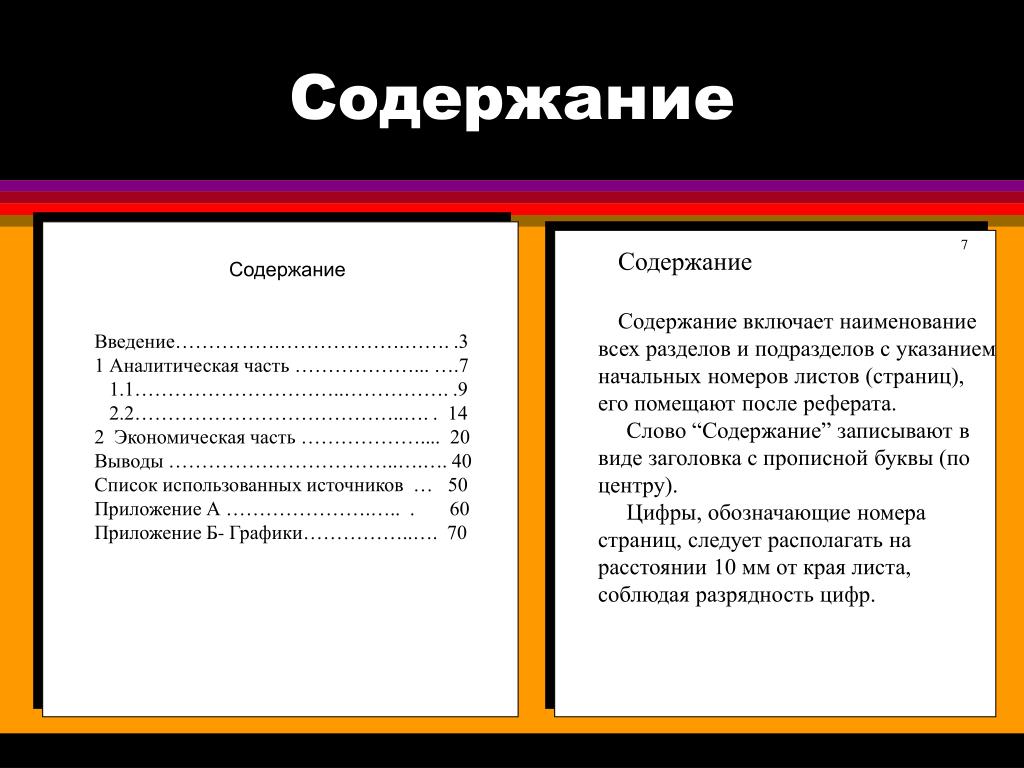

8. 7 Содержание Содержание включает наименование всех разделов и подразделов с указанием начальных номеров листов (страниц), его помещают после реферата. Слово “Содержание” записывают в виде заголовка с прописной буквы (по центру). Цифры, обозначающие номера страниц, следует располагать на расстоянии 10 мм от края листа, соблюдая разрядность цифр. Содержание Введение…………….……………….……. .3 1 Аналитическая часть ………………... ….7 1.1…………………………..……………. .9 2.2…………………………………..…. . 14 2 Экономическая часть ……………….... 20 Выводы ……………………………..….…. 40 Список использованных источников … 50 Приложение А ………………….….. . 60 Приложение Б- Графики……………..…. 70 Содержание

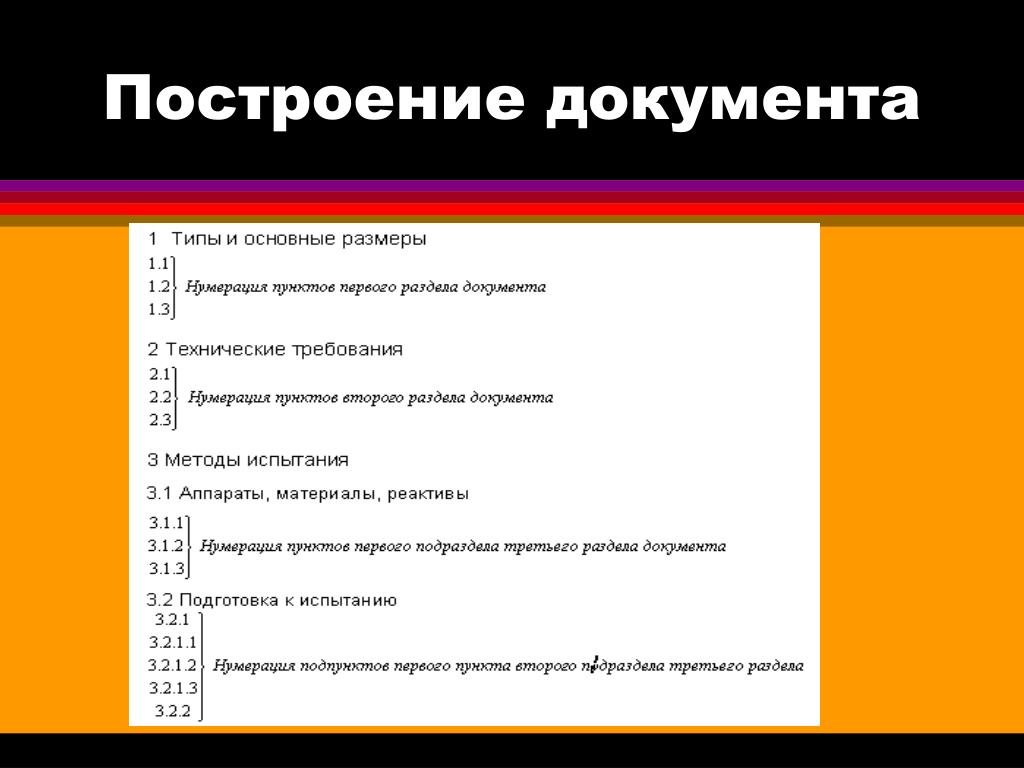

9. Построение документа

10. Построение документа • Внутри пунктов и подпунктов могут быть приведены перечисления.

11. Построение документа • заголовки разделов следует выполнять шрифтом Arial Cyr,стиль (начертание) обычный, размер (кегль) -14; • подразделов - шрифтом Arial Cyr,стиль (начертание)- обычный, размер- 13; • пунктов- шрифтом Times New Roman Cyr, стиль жирный, размер 12; текст документа- шрифтом Times New Roman Cyr, стиль -обычный, размер 12

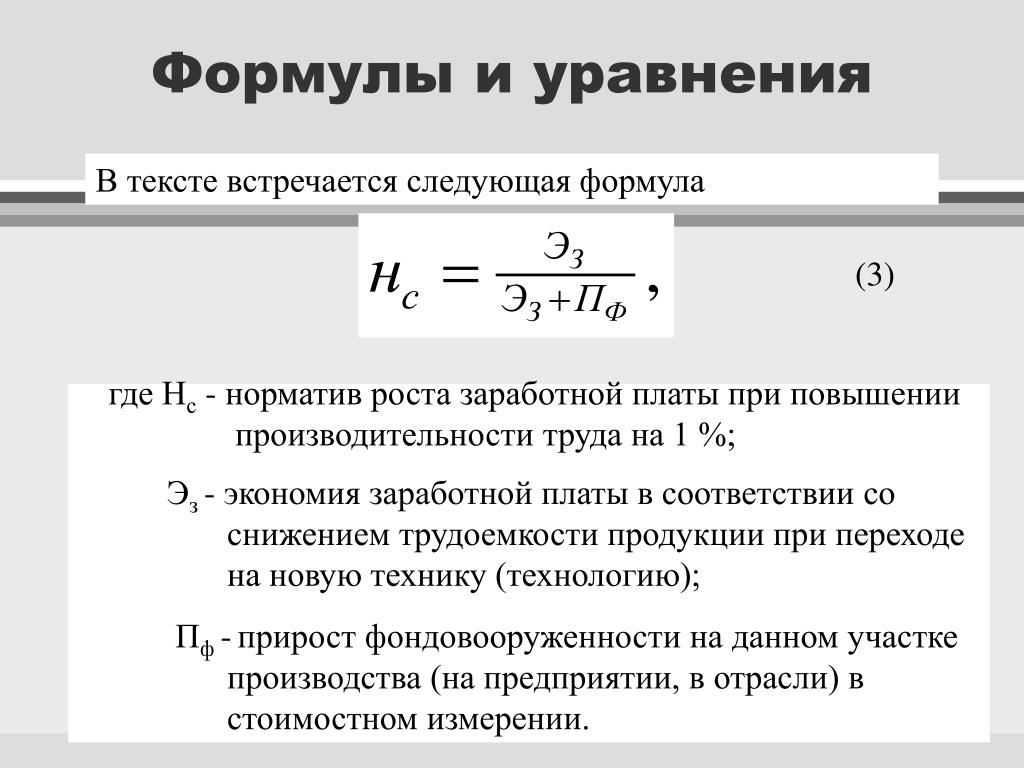

12. Формулы и уравнения В тексте встречается следующая формула (3) где Нс - норматив роста заработной платы при повышении производительности труда на 1 %; Эз - экономия заработной платы в соответствии со снижением трудоемкости продукции при переходе на новую технику (технологию); Пф -прирост фондовооруженности на данном участке производства (на предприятии, в отрасли) в стоимостном измерении.

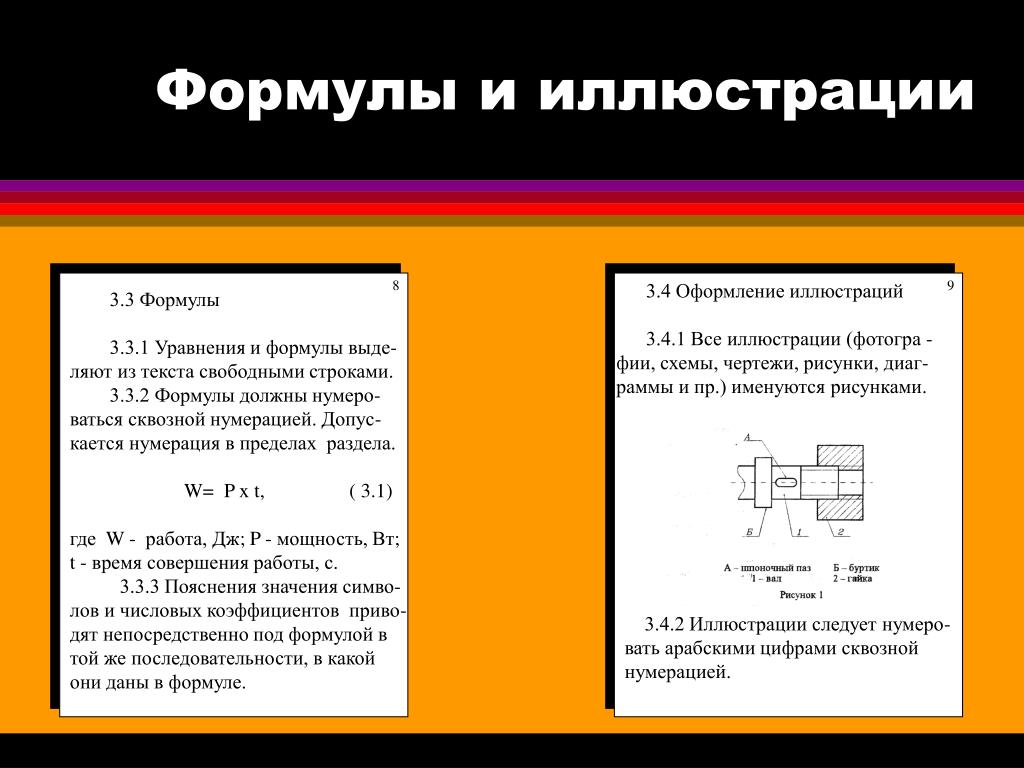

13. 8 9 Формулы и иллюстрации 3.4 Оформление иллюстраций 3.4.1 Все иллюстрации (фотогра - фии, схемы, чертежи, рисунки, диаг- раммы и пр.) именуются рисунками. 3.3 Формулы 3.3.1 Уравнения и формулы выде- ляют из текста свободными строками. 3.3.2 Формулы должны нумеро- ваться сквозной нумерацией. Допус- кается нумерация в пределах раздела. W= P x t, ( 3.1) где W - работа, Дж; P - мощность, Вт; t - время совершения работы, с. 3.3.3 Пояснения значения симво- лов и числовых коэффициентов приво- дят непосредственно под формулой в той же последовательности, в какой они даны в формуле. 3.4.2 Иллюстрации следует нумеро- вать арабскими цифрами сквозной нумерацией.

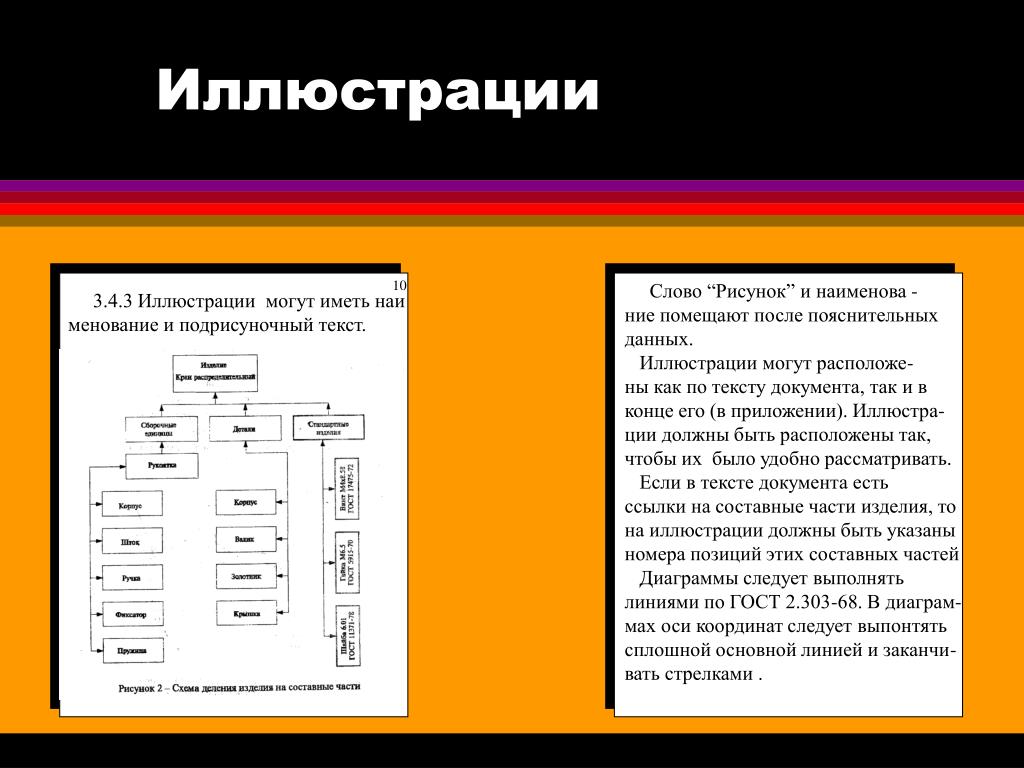

14. 10 3.4.3 Иллюстрации могут иметь наи менование и подрисуночный текст. Иллюстрации Слово “Рисунок” и наименова - ние помещают после пояснительных данных. Иллюстрации могут расположе- ны как по тексту документа, так и в конце его (в приложении). Иллюстра- ции должны быть расположены так, чтобы их было удобно рассматривать. Если в тексте документа есть ссылки на составные части изделия, то на иллюстрации должны быть указаны номера позиций этих составных частей Диаграммы следует выполнять линиями по ГОСТ 2.303-68. В диаграм- мах оси координат следует выпонтять сплошной основной линией и заканчи- вать стрелками .

15. 12 13 Диаграммы Рисунок 4 – Производство товаров 3.4.10 Частоту нанесения числовых значений и промежуточных делений шкал следует выбирать с учетом удобства пользования диаграммой. 3.4.11 Единицы измерения наносят одним из способов: - в конце шкалы между последним и предпоследним числом шкалы; - вместе с наименованием перемен- ной величины после запятой 3.4.8 Линии координатной сетки вы - полняют сплошной тонкой линией. 3.4.9 На диаграмме одной функцио- нальной зависимости ее изображение следует выполнять сплошной линией толщиной 2S.

16. Оформление в документах таблиц Заголовки граф Головка Таблица - Заголовок таблицы Строки Подзаголовки граф Боковик Графы (колонки)

17. Таблицы

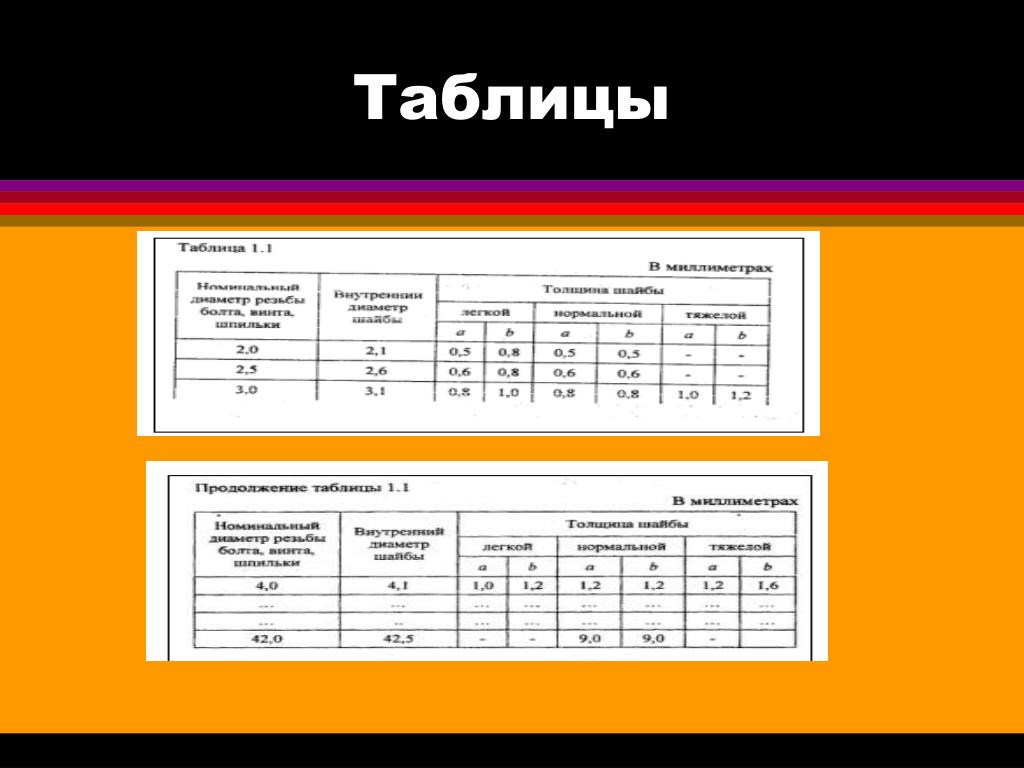

18. Таблицы

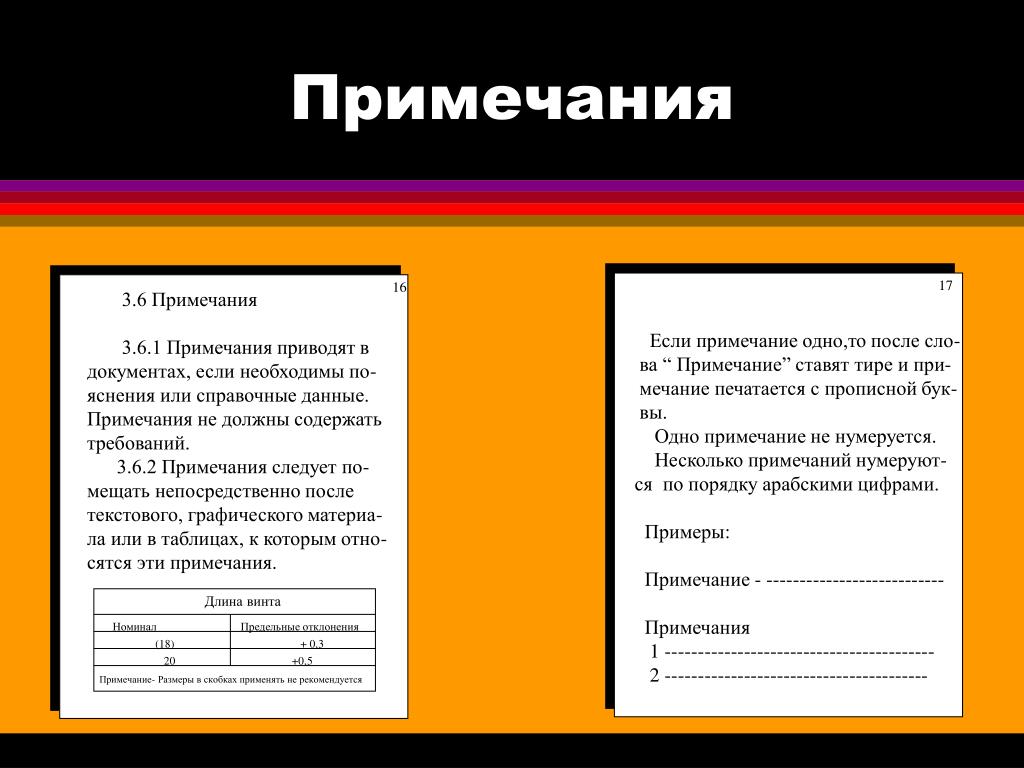

19. 16 17 Длина винта Номинал Предельные отклонения (18) + 0,3 20 +0,5 Примечание- Размеры в скобках применять не рекомендуется Примечания 3.6 Примечания 3.6.1 Примечания приводят в документах, если необходимы по- яснения или справочные данные. Примечания не должны содержать требований. 3.6.2 Примечания следует по- мещать непосредственно после текстового, графического материа- ла или в таблицах, к которым отно- сятся эти примечания. Если примечание одно,то после сло- ва “ Примечание” ставят тире и при- мечание печатается с прописной бук- вы. Одно примечание не нумеруется. Несколько примечаний нумеруют- ся по порядку арабскими цифрами. Примеры: Примечание - --------------------------- Примечания 1 ----------------------------------------- 2 ----------------------------------------

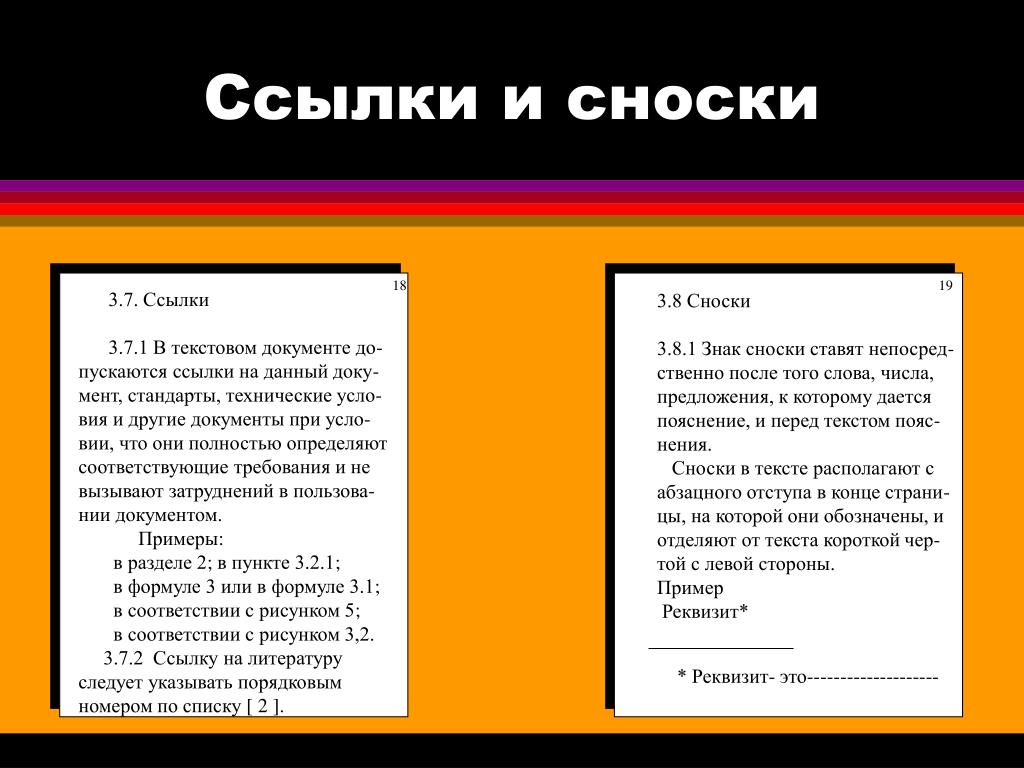

20. 18 19 Ссылки и сноски 3.7. Ссылки 3.7.1 В текстовом документе до- пускаются ссылки на данный доку- мент, стандарты, технические усло- вия и другие документы при усло- вии, что они полностью определяют соответствующие требования и не вызывают затруднений в пользова- нии документом. Примеры: в разделе 2; в пункте 3.2.1; в формуле 3 или в формуле 3.1; в соответствии с рисунком 5; в соответствии с рисунком 3,2. 3.7.2 Ссылку на литературу следует указывать порядковым номером по списку [ 2 ]. 3.8 Сноски 3.8.1 Знак сноски ставят непосред- ственно после того слова, числа, предложения, к которому дается пояснение, и перед текстом пояс- нения. Сноски в тексте располагают с абзацного отступа в конце страни- цы, на которой они обозначены, и отделяют от текста короткой чер- той с левой стороны. Пример Реквизит* * Реквизит- это--------------------

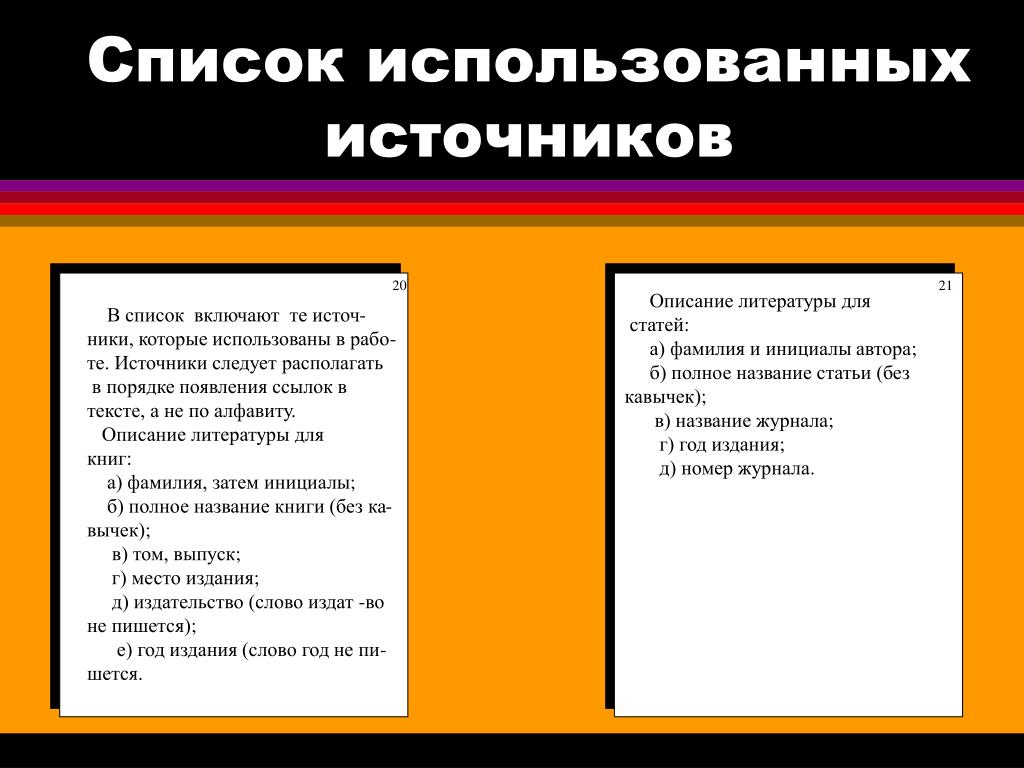

21. 20 21 Список использованных источников В список включают те источ- ники, которые использованы в рабо- те. Источники следует располагать в порядке появления ссылок в тексте, а не по алфавиту. Описание литературы для книг: а) фамилия, затем инициалы; б) полное название книги (без ка- вычек); в) том, выпуск; г) место издания; д) издательство (слово издат -во не пишется); е) год издания (слово год не пи- шется. Описание литературы для статей: а) фамилия и инициалы автора; б) полное название статьи (без кавычек); в) название журнала; г) год издания; д) номер журнала.

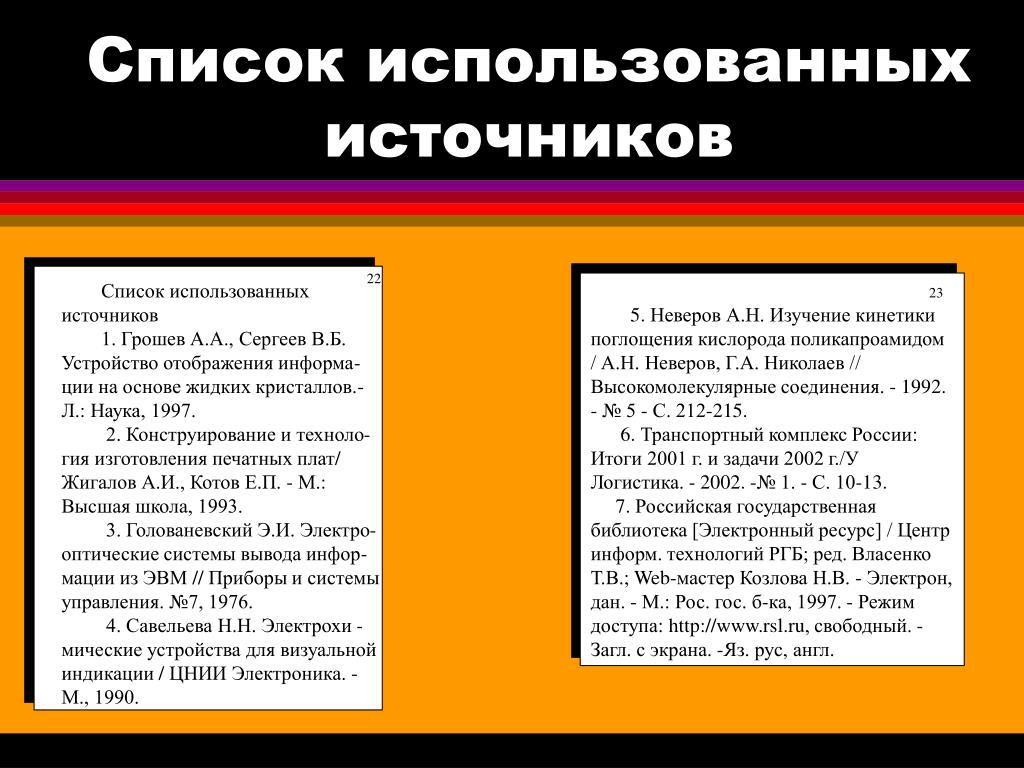

22. 22 Список использованных источников Список использованных источников 1. Грошев А.А., Сергеев В.Б. Устройство отображения информа- ции на основе жидких кристаллов.- Л.: Наука, 1997. 2. Конструирование и техноло- гия изготовления печатных плат/ Жигалов А.И., Котов Е.П. - М.: Высшая школа, 1993. 3. Голованевский Э.И. Электро- оптические системы вывода инфор- мации из ЭВМ // Приборы и системы управления. №7, 1976. 4. Савельева Н.Н. Электрохи - мические устройства для визуальной индикации / ЦНИИ Электроника. - М., 1990. 23 5. Неверов А.Н. Изучение кинетики поглощения кислорода поликапроамидом / А.Н. Неверов, Г.А. Николаев // Высокомолекулярные со­единения. - 1992. - № 5 - С. 212-215. 6. Транспортный комплекс России: Итоги 2001 г. и задачи 2002 г./У Логистика. - 2002. -№ 1. - С. 10-13. 7. Российская государственная библиотека [Электронный ресурс] / Центр информ. технологий РГБ; ред. Власенко Т.В.; Web-мастер Козлова Н.В. - Электрон, дан. - М.: Рос. гос. б-ка, 1997. - Режим доступа: http://www.rsl.ru, свободный. - Загл. с экрана. -Яз. рус, англ.

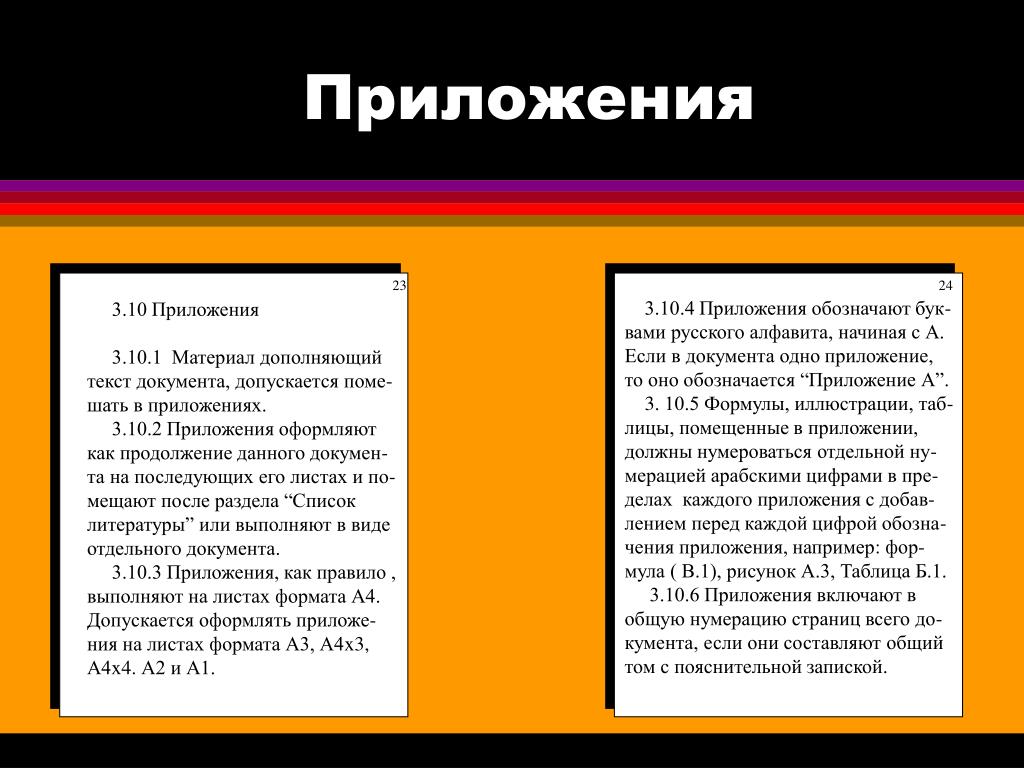

23. 23 24 Приложения 3.10.4 Приложения обозначают бук- вами русского алфавита, начиная с А. Если в документа одно приложение, то оно обозначается “Приложение А”. 3. 10.5 Формулы, иллюстрации, таб- лицы, помещенные в приложении, должны нумероваться отдельной ну- мерацией арабскими цифрами в пре- делах каждого приложения с добав- лением перед каждой цифрой обозна- чения приложения, например: фор- мула ( В.1), рисунок А.3, Таблица Б.1. 3.10.6 Приложения включают в общую нумерацию страниц всего до- кумента, если они составляют общий том с пояснительной запиской. 3.10 Приложения 3.10.1 Материал дополняющий текст документа, допускается поме- шать в приложениях. 3.10.2 Приложения оформляют как продолжение данного докумен- та на последующих его листах и по- мещают после раздела “Список литературы” или выполняют в виде отдельного документа. 3.10.3 Приложения, как правило , выполняют на листах формата А4. Допускается оформлять приложе- ния на листах формата А3, А4x3, А4x4. А2 и А1.

24. 25 26 Приложения
